自动控制原理课程设计一、设计任务书题 目:同时提高机器人转动关节的稳定性和操作性能，始终是一个具有挑战性的问题。
提高增益可以满足对稳定性的要求，但随之而来的是无法接受过大的超调量。
用于转动控制的电-液压系统的框图如下，其中，手臂转动的传动函数为)150/6400/(100)(2++=s s s G s试设计一个合适的校正网络，使系统的速度误差系数20=v K ，阶跃响应的超调量小于%10。
二、设计过程（一）人工设计过程解：根据初始条件，调整开环传递函数：G(s)=)1506400(1002++s s s要求kv=20，σp≤10%未加补偿时的开环放大系数K=100/s ，校正后K =kv=20/s,因此需要一个k1=51的比例环节，增加此环节后的幅值穿越频率变为20rad/s.计算相位裕度： 由20lg100-20lg80=60lgωc =3210080⨯=86.2rad/sγ0=180-+-18090arctan 16.172.1=-34<0因此系统不稳定先计算相位裕度，判断不稳定由bode 图知系统低频段已满足要求。
待补偿系统在希望的幅值穿越频率ωc附近的中频段的开环对数幅频特性的斜率是-20Db/dec,但该频段20lgG>0Db.因此考虑用滞后补偿。
技术指标为σp=10%，利用教材上的经验公式已无法达到要求。
在另一本教材（《自动控制原理》（第2版）），吴麒主编，清华大学出版社，有另一经验公式σp=γ2000-20利用此公式，得相位裕度γ>67% 技术指标对幅值穿越没有要求。
技术指标对幅值穿越频率ωc没有要求。
20lg G中ω<20时斜率为-20dB/dec ，拟将这部分作为中频段，取ωc=16rad/s在0dB 线上取ωc=16的点B过B 作-20dB/dec 直线至ω=80rad/s 处点C 。
延长CF 至点D ，点D 的角频率就是滞后补偿网络的转折频率ω1。
单位负反馈系统设计校正 自动控制原理课程设计武汉科技大学自动化.
武汉科技大学自动控制原理课程设计课程名称：单位负反馈系统设计校正班级：自动化2010级1006班学号：20100*****姓名：王立指导教师：熊凌2013年1月2日目录1课程设计内容以及要求 (1)1.1设计内容 ............................................................................................................................. 1 1.2 内容 .................................................................................................................................... 1 1.3设计要求 ............................................................................................................................. 2 2系统的分析 (2)2-1原系统的分析 .................................................................................................................... 2 2-2 超前校正系统 ................................................................................................................... 4 2-3 滞后校正系统分析 ........................................................................................................... 6 3 系统滞后超前分析 .. (9)3-1系统滞后超前校正 ............................................................................................................ 9 3﹣2校正系统的实现方式 .................................................................................................... 11 实验小结.. (13)1课程设计内容以及要求1.1设计内容已知单位负反馈系统的开环传递函数为：1()(1)(1)10100k G s Ks s s =++用用串联校正的频率域方法对系统进行串联校正设计。
自动控制原理课程设计
自动控制原理课程设计一、课程目标知识目标：1. 理解自动控制原理的基本概念，掌握控制系统数学模型的建立方法；2. 掌握控制系统性能指标及其计算方法，了解各类控制器的设计原理；3. 学会分析控制系统的稳定性、快速性和准确性，并能够运用所学知识对实际控制系统进行优化。
技能目标：1. 能够运用数学软件（如MATLAB）进行控制系统建模、仿真和分析；2. 培养学生运用自动控制原理解决实际问题的能力，提高学生的工程素养；3. 培养学生团队协作、沟通表达和自主学习的能力。
情感态度价值观目标：1. 培养学生对自动控制原理的兴趣，激发学生探索科学技术的热情；2. 培养学生严谨、务实的学术态度，树立正确的价值观；3. 增强学生的国家使命感和社会责任感，认识到自动控制技术在国家经济建设和国防事业中的重要作用。
本课程针对高年级本科学生，结合学科特点和教学要求，将目标分解为具体的学习成果，为后续的教学设计和评估提供依据。
课程注重理论与实践相结合，提高学生的实际操作能力和解决实际问题的能力，为培养高素质的工程技术人才奠定基础。
二、教学内容本课程教学内容主要包括以下几部分：1. 自动控制原理基本概念：控制系统定义、分类及其基本组成；控制系统的性能指标；控制系统的数学模型。
2. 控制器设计：比例、积分、微分控制器的原理和设计方法；PID控制器的参数整定方法。
3. 控制系统稳定性分析：劳斯-赫尔维茨稳定性判据；奈奎斯特稳定性判据。
4. 控制系统性能分析：快速性、准确性分析；稳态误差计算。
5. 控制系统仿真与优化：利用MATLAB软件进行控制系统建模、仿真和分析；控制系统性能优化方法。
6. 实际控制系统案例分析：分析典型自动控制系统的设计原理及其在实际工程中的应用。
教学内容按照以下进度安排：第一周：自动控制原理基本概念及控制系统性能指标。
第二周：控制系统的数学模型及控制器设计。
第三周：PID控制器参数整定及稳定性分析。
第四周：控制系统性能分析及MATLAB仿真。
自动控制原理课程设计
一、 设计目的：1、 了解控制系统设计的一般方法、步骤。
2、 掌握对系统进行稳定性分析、稳态误差分析以及动态特性分析的方法。
3、 掌握利用MATLAB 对控制理论内容进行分析和研究的技能。
4、 提高分析问题解决问题的能力。
二、 设计内容与要求：设计内容：1、阅读有关资料。
2、对系统进行稳定性分析、稳态误差分析以及动态特性分析。
3、绘制根轨迹图、Bode 图、Nyquist 图。
4、设计校正系统，满足工作要求。
设计条件：已知单位负反馈系统的开环传递函数0()(1)(0.251)K G S S S S =++，试用频率法设计串联校正装置，要求校正后系统的静态速度误差系数1v K 5s -≥，系统的相角裕度045γ≥，校正后的剪切频率2C rad s ω≥。
设计要求：1、 能用MATLAB 解复杂的自动控制理论题目。
2、能用MATLAB 设计控制系统以满足具体的性能指标。
3、能灵活应用MATLAB 的CONTROL SYSTEM 工具箱和SIMULINK 仿真软件，分析系统的性能。
三、 设计方法，步骤，时间分配1、自学MATLAB 软件的基本知识。
包括MATLAB 的基本操作命令、控制系统工具箱的用法等，并上机实验。
Matlab 主窗口包括命令窗口（Command Window ），工作间窗口(Workspace)，当前目录窗口(Current Directory)，历史命令窗口(Command History)等。
在主窗口左下角的start 按钮，可以进行设置，演示，打开工具箱等操作。
2、基于MATLAB 用频率法对系统进行串联校正设计，使其满足给定的频域性能指标。
要求程序执行的结果中有校正装置传递函数和校正后系统开环传递函数，校正装置的参数T ，a 等的值。
静态速度误差系数15-≥s k v ,K v =0lim >-S )125.0()1(0+⨯+⨯S S S k S ,因此，50≥k 串联超前校正函数：G C (S)=TS aTS ++11在Command Window 中编写下列程序：0()(1)(0.251)K G S S S S =++ k0=5;n1=1;d1=conv(conv([1 0],[1 1]),[0.25 1]) ;sope=tf(k0*n1,d1);结果如下：Transfer function:5-----------------------0.25 s^3 + 1.25 s^2 + s第一次校正后系统的开环传递函数：Transfer function:17.5 s + 5---------------------------------------0.0011 s^4 + 0.2555 s^3 + 1.254 s^2 + s程序如下：nc1=[3.5 1]dc1=[0.0044 1]n2=conv(n1,nc1);d2=conv(d1,dc1);scope=tf(n2,d2)bode(n2,d2);hold on[gm,pm,wg,wp]=margin(n2,d2);第二次校正后系统的开环传递函数：2.135 s^2 + 18.11 s + 5-------------------------------------------------------6.27e-005 s^5 + 0.01566 s^4 + 0.327 s^3 + 1.311 s^2 + s程序如下：nc2=[0.122 1]dc2=[0.057 1]n3=conv(n2,nc2);d3=conv(d2,dc2);scope=tf(n3,d3)bode(n3,d3);[gm,pm,wg,wp]=margin(n3,d3)Bode 图：校正前后的Bode 图如图所示：经验证：校正前的系统的相角裕量γ= 7.3342e-006°，幅值穿越频率Wc=2.0000rad/s 。
《自动控制原理》课程设计报告书
信息科学与工程学院课程设计报告书课程名称：自动控制原理课程设计班级：自动化2010级3班学号：姓名：指导教师：2013年1月一．需求分析1.设计题目已知单位负反馈系统被控制对象的开环传递函数)11.0(s G 0+=s s K）（用串联校正的频率域方法对系统进行串联校正设计。
2.设计要求及系统功能分析任务一：用串联校正的频率域方法对系统进行串联校正设计，使闭环系统同时满足如下动态及静态性能指标：（1）在单位斜坡信号t t r =)(作用下，系统的稳态误差005.0≤ss e ； （2）系统校正后，相位裕量045>γ （3）系统校正后，幅值穿越频率50c2>ω任务二：若采用数字控制器来实现任务一设计的控制器，给出数字控制器的差分方程表示或离散传递函数（Z 变换）表示。
仿真验证采用数字控制器后闭环系统的性能，试通过仿真确定满足任务一指标的最大的采样周期T. （注：T 结果不唯一）。
二．校正前系统性能分析校正前系统的开环传递函数为 )11.0()(0+=s s Ks G由设计要求（1）005.0≤ss e ,得K e ss 1=，故有200K ≥从而系统的开环传递函数为ss s G 102000)(20+=系统的闭环传递函数为2000102000)(20++=Φs s s系统的闭环单位斜坡响应的拉氏变换为)(12000s 102000120001020001)()(R s C '0232200s ss s s s s s s s Φ∙=++∙=++∙=Φ=）（即对)(s Φ的斜坡响应对应于对)('s Φ的阶跃响应。
系统的时域性能（程序参见《自动控制原理（第二版）》（吴怀宇、廖家平主编）Page102）%%系统未校正前闭环单位斜坡响应num=[2000];den=[1,10,2000,0]; t=[0:0.1:20];y=step(num,den,t); plot(t,t,t,y); grid;xlabel('time');ylabel('input and output'); title('校正前系统的斜坡响应');系统的频域性能（程序参见《自动控制原理（第二版）》（吴怀宇、廖家平主编）Page208）%%系统未校正前伯德图 num=[200];den=[0.1 1 0];sys=tf(num,den);w=logspace(-1,4,100) bode(h,w); grid;[Gm,pm,wcp,wcg]=margin(sys); Gmdb=20*log10(Gm); [Gmdb,pm,wcp,wcg]得到系统的稳态裕度：增益裕度gm 、相位裕度pm 、相角穿越频率wcg 、幅值穿越频率wcp由结果知：相位裕度000457580.12<=γ幅值穿越频率s rad s rad 501649.441c <=ω不符合系统的性能指标要求，因此需要进行校正，根据题目要求，采用串联超前校正。
武科大自控课程设计

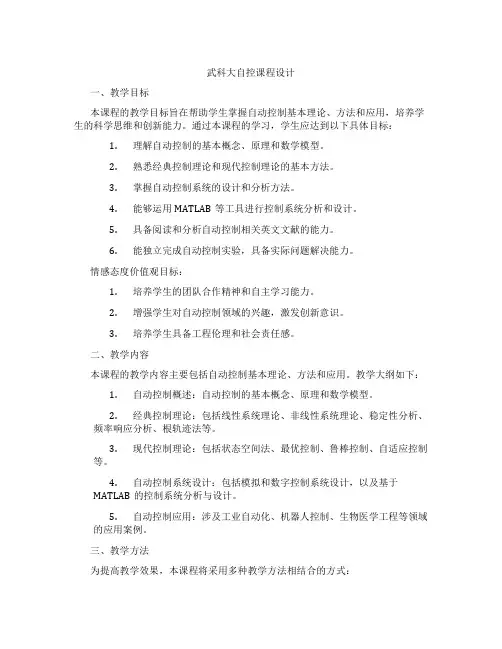

武科大自控课程设计一、教学目标本课程的教学目标旨在帮助学生掌握自动控制基本理论、方法和应用，培养学生的科学思维和创新能力。
