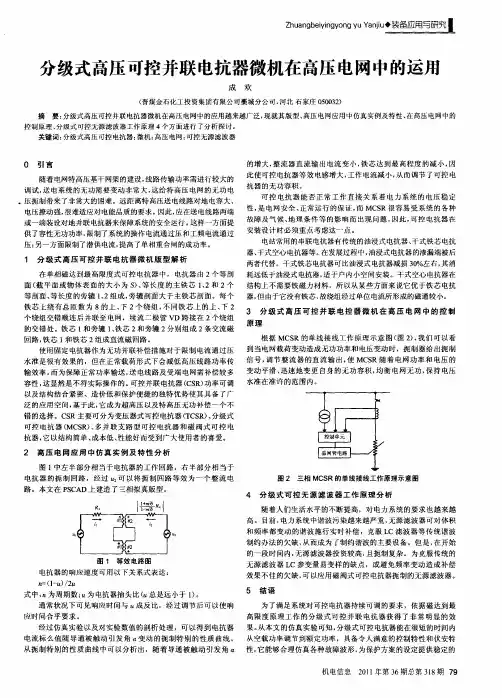

分级式高压可控并联电抗器微机在高压电网中的运用

１分级式高压可控并联电抗器微机版型解析
器、式空心电抗器等。发展过程中，干在油浸式电抗器的渗漏端被后两者代替。干式铁芯电抗器可比油浸式电抗器减损３％左右，消０其
在单相磁达到最高限度式可控电抗器中，电抗器由２个等剖耗远低于油浸式电抗器，适于户内小空间安装。干式空心电抗器在面（平面或物体表面的大小为ｓ、长度的主铁芯ｌ２和２个结构上不需要铁磁力材料，所以从某些方面来说它优于铁芯电抗截）等、等剖面、等长度的旁辘ｌ２组成，辘剖面大于主铁芯剖面。每个器，由于它没有铁芯，、旁但故绕组经过单位电流所形成的磁通较小。铁芯上绕有总匝数为８的上、２个绕组，同铁芯上的上、２下不下个绕组交错顺连后并联至电网，续流二极管Ｖ跨接在２绕组Ｄ个
．
调试，电系统的无功需要变动非常大，给特高压电网的无功电送这压扼制带来了非常大的困难。远距离特高压送电线路对地电容大、
电压撩动强，很难适应对电能品质的要求。因此，应在送电线路两端或一端装设对地并联电抗器来保障系统的安全运行。这样一方面提
３分级式高压可控并联电控器微机在高压电网中的控制
原理
的交错处。铁芯１和旁辘１铁芯２和旁辘２别组成２条交流磁、分

高压并联电抗器的作用及原理

高压并联电抗器的作用及原理高压并联电抗器是一种重要的电力设备，其作用是在高压电网中调节电压和电流。

它的原理是通过改变电路的阻抗，来实现对电压和电流的控制。

我们来了解一下高压并联电抗器的作用。

在电力系统中，电压的稳定性对于电网的正常运行非常重要。

当电网中负载变化较大时，电压可能出现波动，这会给电网带来不稳定因素。

而高压并联电抗器就可以帮助解决这个问题。

它可以通过调节电路的阻抗，稳定电网的电压。

当电网负载增加时，高压并联电抗器会提供较大的电流，降低电压；当电网负载减少时，它会提供较小的电流，增加电压。

通过这种方式，高压并联电抗器可以保持电网的电压在合理的范围内，确保电力系统的正常运行。

那么，高压并联电抗器的原理是什么呢？首先，我们需要了解什么是电抗。

电抗是电路对交流电流的阻碍程度。

在高压电网中，电抗器的作用就是改变电路的电抗，从而影响电流和电压的关系。

具体来说，高压并联电抗器通过设置电抗器的参数来调节电路的电抗值。

当电网负载增加时，电抗器会提供更多的电抗，使得电流通过电抗器的路径增加，从而降低电压。

反之，当电网负载减少时，电抗器会提供较少的电抗，电流通过电抗器的路径减少，电压得以增加。

高压并联电抗器的原理可以说是非常简单和直观的。

通过调节电路的电抗值，它能够稳定电网的电压。

这对于电力系统的正常运行至关重要。

高压并联电抗器是一种能够调节电压和电流的重要电力设备。

它通过改变电路的阻抗，来实现对电压和电流的控制。

它的作用是稳定电网的电压，保证电力系统的正常运行。

通过了解高压并联电抗器的原理和作用，我们可以更好地理解电力系统中的电力设备，为电网的稳定运行做出贡献。

特高压输电线路并联电抗器最佳补偿度的计算研究

定义空载线路末端对首端的电压传递系数为
感一电容的串联链组成的回路，电容效应使得输电线
长度为的空载无损线路如图１所示。
路上的各点电压高于电源电压，而且越往线路末端，电
压升高越严重。如果串联回路中的感抗接近于容抗，
则会发生串联谐振，输电线路上的各点电压将急剧升
高，所以电容效应实际上是一种接近于谐振的工频电
∞ 瓜为每公里线路的相位移系数，一般工频条件
下，＝０．０６。／ｋｍ。线路首末端电压和电流关系为
线路并联电抗器最佳的补偿度。线路长度为３００ｋｉｎ，电源电动势为Ｅ，电源电抗Ｘ＝１５０１１，线路单位长度正序电感和电容分别为Ｌｏ＝０．９ｍＨ／ｋｍ、Ｃ。：０．Ｏ１２７ｔｘＦ／ｋｍ，忽略输电线路电导和电纳，电抗器电抗ＸＰ＝１０００真软件ＡＴＰ—ＥＭＴＰ，找出了并联电抗器抑制空载长线路工频过电压的最佳补偿度。研究结
果表明，特高压输电线路空载或轻载时会出现工频电压升高；采用并联电抗器的补偿措施可以有效的抑制工频过
电压；并联电抗器的最佳补偿度应控制在７５％～９Ｏ％。
关键词：特高压输电线路；电容效应；工频过电压；并联电抗器
中图分类号：ＴＭ４７
文献标识码：Ｂ
ＳｔｕｄｙｏｎｔｈｅＯｐｔｉｍｕｍＣｏｍｐｅｎｓａｔｉｏｎＤｅｇｒｅｅｆｏｒｔｈｅＳｈｕｎｔＲｅａｃｔｏｒｏｆＵＨＶＴｒａｎｓｍｉｓｓｉｏｎＬｉｎｅ

高压配电设备的运行与安全维护

高压配电设备的运行与安全维护摘要：电力是现代设备所必需的基础性能源之一，做好电力供应保障对于经济的健康稳定发展、民众的生产生活有着极为重要的意义。

电力供应是一套庞大且复杂的系统，其涉及到众多的环节与设备，高压配电设备是其中重要的组成部分同时也是供电系统中的关键一环。

做好高压配电设备的运行与安全维护有助于保障安全供电，文章在分析高压配电设备特性的基础上对如何做好高压配电设备的运行与安全维护进行了分析阐述。

关键词：高压配电设备；运行特点；运行维护1高压配电设备的运行特点1.1高压变压器高压变压器是高压配电设备中的一种，其在运行过程中会承受极高的工作电压，由于高负载电流和涡流等因素的影响导致高压变压器的不同组成部分会产生不同的温升，其中以绝缘油、铁芯和绕组的温升较为明显且影响较为严重，为保障高压变压器的安全运行需要对高压变压器中的绝缘油、铁芯和绕组的温升情况加以监测并尽量将绝缘油、铁芯和绕组的温升控制在由上层油温所确定的允许温度范围。

按照相关标准高压变压器上层油温的区间变化范围为－10℃到85℃，绝缘油工作在这一温度区间范围内能够有效的延长绝缘油的工作寿命避免绝缘油因温度过高而加速氧化。

高压变压器在额定电流条件下工作将能够获得良好的状态，超载工作将缩短高压变压器的使用寿命，当高压变压器短路电流超过额定电流25倍以上时高压变压器将处于一个较为危险的工作状态，在这一情况下需要及时采取控制措施降低高压变压器的短路电流，避免高压变压器在长时间的超负载电流下造成损坏，影响高压配电设备的安全运行。

1.2高压隔离开关高压隔离开关是一种开关保护设备，其主要作用在于断开连接时能够在电路两端形成一个空气绝缘间隙，完成对于供电电路的通断控制。

通过操作高压隔离开关将能够在高压配电网络中形成断开点，从而方便工作人员对高压配电设备进行检修维护。

高压隔离开关分为户内和户外两种模式，两者的不同在于应用的周边环境条件不同。

户内模式对应于天气条件较好的外部条件，而户外模式则应用于天气条件不好的情况下。

电抗器工作原理和作用

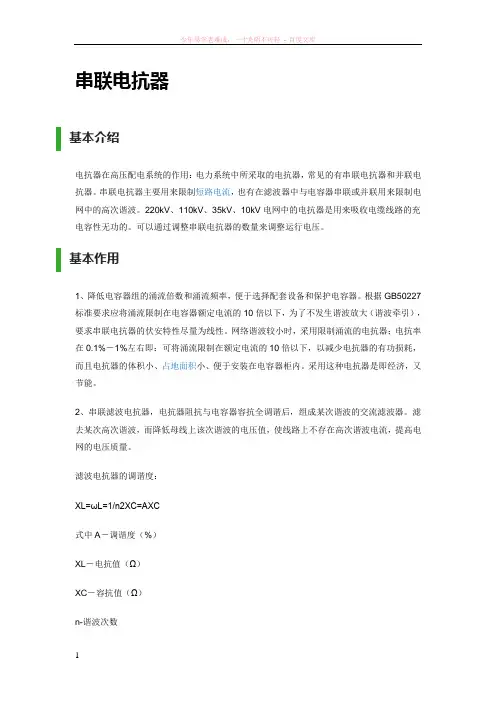

串联电抗器基本介绍电抗器在高压配电系统的作用：电力系统中所采取的电抗器，常见的有串联电抗器和并联电抗器。

串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。

220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。

可以通过调整串联电抗器的数量来调整运行电压。

基本作用1、降低电容器组的涌流倍数和涌流频率，便于选择配套设备和保护电容器。

根据GB50227标准要求应将涌流限制在电容器额定电流的10倍以下，为了不发生谐波放大（谐波牵引），要求串联电抗器的伏安特性尽量为线性。

网络谐波较小时，采用限制涌流的电抗器；电抗率在0.1%－1%左右即：可将涌流限制在额定电流的10倍以下，以减少电抗器的有功损耗，而且电抗器的体积小、占地面积小、便于安装在电容器柜内。

采用这种电抗器是即经济，又节能。

2、串联滤波电抗器，电抗器阻抗与电容器容抗全调谐后，组成某次谐波的交流滤波器。

滤去某次高次谐波，而降低母线上该次谐波的电压值，使线路上不存在高次谐波电流，提高电网的电压质量。

滤波电抗器的调谐度：XL=ωL=1/n2XC=AXC式中A－调谐度（%）XL－电抗值（Ω）XC－容抗值（Ω）n-谐波次数L－电感值（μH）ω----314按上述调谐度配置电抗器，可满足滤除各次谐波。

3、抑制谐波的电抗器，先决条件是需要清楚电网的谐波情况，查清周围用电户有无大型整流设备、电弧、炼钢等能产生谐波的设备，有无性能不良好的高压变压器及高压电机，尽可能实测一下电网谐波的实际量值，再根据实际谐波量来配置适当的电抗器。

铁芯电抗器电抗线性度不好，有噪声，空芯电抗器运行无噪声，线性度好，损耗小。

标准规定空芯电抗器容量在100KVAR以下时，每伏安损耗不大于0.03W。

例如：单台12000VA电抗率6%的电抗器损耗为360W，三相有功损耗为1080W，这是一个不小的数字。

电网上谐波较小时，采用限流电抗器可节省电能。

超高压并联电抗器介绍

超高压并联电抗器介绍1 总论特变电工所属的大型变压器公司有特变电工沈阳变压器集团公司、特变电工衡阳变压器有限公司、特变电工新疆变压器厂。

特变电工沈阳变压器集团公司是国内最早生产并联电抗器的厂家。

对大型并联电抗器的研制从1988年开始，而生产小型电抗器起始于70年代，主要是应国防和科研急需而制造的一些具有高、精、尖技术特点的产品。

1991年至1998年，进行了长达近8年的超高压并联电抗器研究、开发、设计工作。

早在1979年沈变与西变同时引进ALSTHOM公司500kV并联电抗器技术。

随着市场的需求和发展，沈变在原有消化引进技术的基础上，广泛地掌握了ABB、SIMENS、MEZ（莫斯科电工厂）、VIT（乌克兰变压器研究所）、ZTR（乌克兰变压器厂）、ALSTHOM、东芝、日立、西屋、传奇等等公司或厂家的电抗器技术，并且分别从日本和美国引进了关于电场、磁场、温度场、机械振动及噪声的计算机软件，对上述厂家的电抗器产品进行验证并深入研究，进行自主开发，分别设计出了500kV、330kV、220kV等各个电压等级的并联电抗器，并且用所引进的两种软件对其各种技术参数进行了双重验证。

针对并联电抗器易发生局部过热、振动大两个问题，进行反复研究，并在生产中反复验证，发明了两项专利结构——全方位漏磁屏蔽和三处压紧系统。

首次制造500kV级并联电抗器BKD－50000/500便一次试验合格。

特点是：无局部过热、低损耗、低噪声、小振动、低局放，技术性能指标为国际先进水平。

证明：全方位漏磁屏蔽系统是杜绝局部过热、大幅度降低损耗的科学方法；三处压紧系统是减小振动和噪声的科学方法。

特变电工新疆变压器厂2002年开始研制并联电抗器，其第一组220 kV并联电抗器BKD－10000/252于2002年10月30日在四川理县杂谷脑水电站投入运行。

特变电工衡阳变压器有限公司于2002年开始研制并联电抗器，所研制的500kV 并联电抗器BKD2-50000/550-110于2004年4月5日完成全部试验，本台产品所有试验在武汉高压试验研究所、沈阳变压器研究所、中国变压器产品检测中心监试下全部一次试验通过，综合技术经济性能为国际领先水平，其中温升试验是在1.5550/3 kV下进行的，磁化曲线也测试到1.5550/3 kV。

高压并联电抗器保护

高压并联电抗器保护作者：崔丽杰胡继红来源：《中国新通信》2013年第04期【摘要】高压并联电抗器的作用：限制工频过电压；无功补偿；降低潜供电流；防止自励磁等，是超高压电力系统的重要电气设备。

随着高压电网的逐渐普及，并联电抗器在提高电力系统稳定性、发送电网运行的安全性，提高电网运行的经济性等方面发挥着越来越重要的作用。

文中详细介绍了并联电抗器的分类，在电网中的作用及其所采用的保护。

【关键词】并联电抗器接线要求主保护后备保护一、引言远距离超高压输电线的对地电容电流很大，为吸收这种容性无功功率，一般在输电线路装设并联电抗器。

此外，并联电抗器的使用可在减小潜供电流，提高重合闸的成功率。

在超高压远距离输电线路中装设并联电抗器，对超高压输电线路的稳定运行，以及对整个系统的安全稳定运行都起着十分重要的作用。

二、高压电抗器的分类：（1）按用途分：限流电抗器：主要限制短路电流；串联电抗器：串联在电容器电路中，用于减少电容器涌流倍数及抑制谐波电压放大，减少系统电压畸变；中高压并联电抗器：用于补偿电力系统无功容量，降低动态过电压，提供运行可靠性。

（2）按结构分：油浸式电抗器和干式空芯电抗器。

（3）按功能可分为：可控电抗器，平波电抗器和储能电抗器等等。

三、电抗器在电力系统中的作用高压并联电抗器可采用单相式或三相式，当采用三相式时，应采用三相五柱式。

我国500kV线路的并联电抗器均为单相油浸式，铁心带间隙，接地电抗器可为干式空芯电抗器。

（1）限制工频过电压。

500kV线路的长度一般都在百公里以上，高压线路一般采用了分裂导线，所以线路的电容很大，每条线路的充电容性功率可达二三十万千乏，线路的充电功率每百公里达12万kvar，所以在负荷低谷时线路工频暂态过电压也高，另外空载线路在投入时工频暂态过电压也高。

为了限制线路式频过电压问题，在电网中要装设一定容量的并联电抗器。

可补偿线路上的电容，从而限制工频电压的升高。

（2）无功功率的平衡作用。
