QI-44 A.0 磁性元件一般规定
磁性材料基本参数详解
磁性材料基本参数详解磁性是物质的基本属性之一，磁性现象与各种形式的电荷的运动相关联，物质内部电子的运动和自旋会产生一定大小的磁矩，因而产生磁性。
自然界物质按其磁性的不同可分为：顺磁性物质、抗磁性物质、铁磁性物、反铁磁性物质以及亚铁磁性物质，其中铁磁性物质和亚铁磁性物质属于强磁性物质，通常将这两类物质统称为“ 磁性材料” 。
铁氧体颗粒料: 是已经过配料、混合、预烧、粉碎和造粒等工序，可以直接用于成形加工的铁氧体料粒。
顾客使用该料可直接压制成毛坯，经烧结、磨削后即可制成所需磁芯。
本公司生产并销售高品质的铁氧体颗粒料，品种包括功率铁氧体JK 系列和高磁导率铁氧体JL 系列。
锰锌铁氧体: 主要分为高稳定性、高功率、高导铁氧体材料。
它是以氧化铁、氧化锌为主要成分的复合氧化物。
其工作频率在1kHz 至10MHz 之间。
主要用着开关电源的主变压器用磁芯. 。
随着射频通讯的迅猛发展，高电阻率、高居里温度、低温度系数、低损耗、高频特性好（高电阻率ρ、低损耗角正切tg δ）的镍锌铁氧体得到重用，我司生产的Ni-Zn 系列磁芯，其初始磁导率可由10 到2500 ，使用频率由1KHz 到100MHz 。
但主要应用于1MHz 以上的频段、磁导率范围在7-1300 之间的EMC 领域、谐振电路以及超高频功率电路中。
磁粉芯: 磁环按材料分为五大类：即铁粉芯、铁镍钼、铁镍50 、铁硅铝、羰基铁。
使用频率可达100KHZ ，甚至更高。
但最适合于10KHZ 以下使用。
磁场强度H ：磁场“ 是传递运动电荷或者电流之间相互作用的物理物” 。
它可以由运动电荷或者电流产生，同时场中其它运动或者电流发生力的作用。
均匀磁场中，作用在单位长磁路的磁势叫磁场强度，用H 表示；使一个物体产生磁力线的原动力叫磁势，用F 表示：H=NI/L, F = N IH 单位为安培/ 米（A/m ），即: 奥斯特Oe ；N 为匝数；I 为电流，单位安培（A ），磁路长度L 单位为米（m ）。
磁性元件生产制作规范
磁性元件磁性元件生产生产生产规范规范 编号编号编号：： 版本版本版本: 1.0: 1.0: 1.0变压器概述5.1.1 变压器（transformer）：指变换电能以及把电能从一个电路传递到另一个电路的静止电磁装置称为变压器；5.1.2 在电路中变压器表示符号为：5.1.3 transformer 的作用: 在电子线路中起着升压，降压，隔离，变频，储能，滤波等作用，特殊情况也可以当作电感用；5.1.4 transformer 种类：高频，低频，线圈，滤波器，圆盘，PFC…… 5.1.5 transformer 一般由：Bobbin，Core，Wire(Triple wire)，Tape， Margintape，Tube，Varnish，Epoxy……材料组成。
针对transformer 其主要材料：Bobbin，Core，Tape，Margintape ，Wire(Triple wire)，Tube 作简单介绍。
TRANSFORMER材料简介5.2.1 BOBBIN简介5.2.1.1 BOBBIN作用： 模型的作用顾名思义,BOBBIN(线架也叫骨架)在变压器中起支撑COIL的作用。
5.2.1.2BOBBIN材质分类：依据变压器的性质要求不同,按材质分为:热塑性材料,热固性材料.热塑性材料常用的有尼龙(NYLON),塑胶(PET),塑胶( PBT)等.热固性材料常用到的有电木(PM9820/9830/9850/9630/8375,T375J等)5.2.1.3 依据变压器的形状不同,BOBBIN又分为立式,卧式,子母式,抽屉式,单格,双格……APD常用形状为立式和卧式.5.2.1.4 PIN1的识别方式：大部分的制造厂都会在PIN1上有所区别，如斜角、凹角、不同PITCH (PIN距)、BOBBIN顶端有一圆凸点、直接在PIN旁标上数字、两边PIN数不相同（一边5PIN,另一边6PIN）PIN位数法为从PIN1顺时针方向数.5.2.1.5 BOBBIN外观称谓：5.2.2.1 CORER的作用： CORE构成变压器的磁路，用以控制电量,储存能量，是变压器结构的基础。
磁性材料检验标准
磁性材料检验标准1、适用范围：适用于我公司生产电子开关及同类型产品中采用磁性材料的基本要求、检验方法、检查水平（IL）、可接收质量水平（AQL、检验规则。
并按相应规定对磁性材料进行选择。
2、定义:2.1饱和磁感应强度Bs:其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列。
温度的变化会引起BS值u H HC的变化;BS值的变化会引起电子镇流器线路工作状态的变化；BS值升高会引起三极管得到的驱动电流降低，便会引发灯在高温时,关掉再马上打开，灯便不能启动了；灯管两端灯丝发红，相反BS值降低会引起三极管得到的驱动电流升高，容易烧毁电子镇流器。
2.2剩余磁感应强度Br:是磁滞回线上的特征参数,H回到0时的B值. 矩形比：Br/Bs; 2.3矫顽力He:是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）; 2.4磁导率u:是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关2.5居里温度Tc:铁磁物质的磁化强度随温度升高而下降，达到某一温度时，自发磁化消失，转变为顺磁性，该临界温度为居里温度•它确定了磁性器件工作的上限温度2.6损耗P:磁滞损耗Ph及涡流损耗Pe P=Ph+Pe=af+bf2+cPe^ f2t2/,r 降低磁滞损耗Ph的方法是降低矫顽力He；降低涡流损耗Pe的方法是减薄磁性材料的厚度t及提高材料的电阻率r3、磁性材料外观检验: 表1:序号检验项目标准内容检验方法ILAQL值MIN MAJ CR 1. 表面表面光洁，无破损、裂纹目视S-40.1 2. 本体本体无毛刺、批锋，无变形S-44.3.外形尺寸见下图1、图2及下表游标卡尺S-40.14、磁环主要技术参数T=25 C (每批次测试前,所有仪器必须要用同一标准件进行校准)注：测试条件：环境温度T=25C ;激励电流500mA激励频率40KHZ4、锰锌功率铁氧体磁芯主要尺寸参数5、Ni-Zn镍锌铁氧体工字电感主要尺寸参数表46. 磁环的主要检验方法6.1初始磁导率卩i检验方法：（IQC抽查）用数字电桥测出电感值，可以通过下式计算出磁环的初始磁导率卩i。

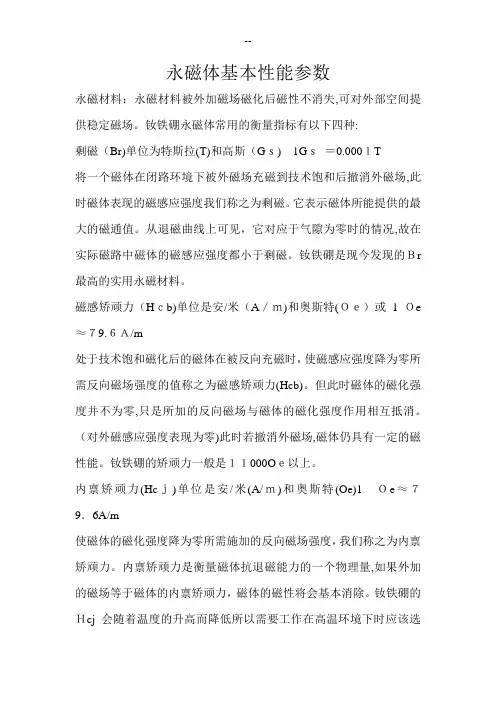

永磁体基本性能参数
永磁体基本性能参数永磁材料：永磁材料被外加磁场磁化后磁性不消失,可对外部空间提供稳定磁场。
钕铁硼永磁体常用的衡量指标有以下四种:剩磁（Br)单位为特斯拉(T)和高斯（Gｓ)1Gｓ＝0.000１T将一个磁体在闭路环境下被外磁场充磁到技术饱和后撤消外磁场,此时磁体表现的磁感应强度我们称之为剩磁。
它表示磁体所能提供的最大的磁通值。
从退磁曲线上可见，它对应于气隙为零时的情况,故在实际磁路中磁体的磁感应强度都小于剩磁。
钕铁硼是现今发现的Ｂr 最高的实用永磁材料。
磁感矫顽力（Hｃb)单位是安/米（A／ｍ)和奥斯特(Ｏｅ）或 1 Ｏe ≈７9.６Ａ/m处于技术饱和磁化后的磁体在被反向充磁时，使磁感应强度降为零所需反向磁场强度的值称之为磁感矫顽力(Hcb)。
但此时磁体的磁化强度并不为零,只是所加的反向磁场与磁体的磁化强度作用相互抵消。
（对外磁感应强度表现为零)此时若撤消外磁场,磁体仍具有一定的磁性能。
钕铁硼的矫顽力一般是１１000Oｅ以上。
内禀矫顽力(Hcｊ)单位是安/米(A/ｍ)和奥斯特(Oe)1Ｏe≈７9．6A/m使磁体的磁化强度降为零所需施加的反向磁场强度，我们称之为内禀矫顽力。
内禀矫顽力是衡量磁体抗退磁能力的一个物理量,如果外加的磁场等于磁体的内禀矫顽力，磁体的磁性将会基本消除。
钕铁硼的Ｈcj会随着温度的升高而降低所以需要工作在高温环境下时应该选择高Hcj的牌号。
磁能积(BH）单位为焦/米3(J/m3)或高•奥（ＧOe）1MGOe≈７.９６k Ｊ/m３退磁曲线上任何一点的B和H的乘积既ＢH我们称为磁能积,而B×H的最大值称之为最大磁能积(BH)mａx。
磁能积是恒量磁体所储存能量大小的重要参数之一，(BＨ)maｘ越大说明磁体蕴含的磁能量越大。
设计磁路时要尽可能使磁体的工作点处在最大磁能积所对应的B 和H附近。
各向同性磁体:任何方向磁性能都相同的磁体。
各向异性磁体：不同方向上磁性能会有不同；且存在一个方向，在该方向取向时所得磁性能最高的磁体。
磁性材料基础知识
磁性材料基础知识（入门）磁性材料：概述：磁性是物质的基本属性之一。
磁性现象是与各种形式的电荷运动相关联的，由于物质内部的电子运动和自旋会产生一定大小的磁场，因而产生磁性。
一切物质都具有磁性。
自然界的按磁性的不同可以分为顺磁性物质，抗磁性物质，铁磁性物质，反铁磁性物质，以及亚铁磁性物质，其中铁磁性物质和亚铁磁性物质属于强磁性物质，通常将这两类物质统称为磁性材料。
1.磁性材料的分类，性能特点和用途：铁氧体磁性材料，一般是指氧化铁和其他金属氧化物的符合氧化物。
他们大多具有亚铁磁性。
特点：电阻率远比金属高，约为1-10（12次方）欧/厘米，因此涡损和趋肤效应小，适于高频使用。
饱和磁化强度低，不适合高磁密度场合使用。
居里温度比较低。
2 铁磁性材料：指具有铁磁性的材料。
例如铁镍钴及其合金，某些稀土元素的合金。
在居里温度以下，加外磁时材料具有较大的磁化强度。
3 亚铁磁性材料：指具有亚铁磁性的材料，例如各种铁氧体，在奈尔温度以下，加外磁时材料具有较大的磁化强度。
4 永磁材料：磁体被磁化厚去除外磁场仍具有较强的磁性，特点是矫顽力高和磁能积大。
可分为三类，金属永磁，例，铝镍钴，稀土钴，铷铁硼等。
铁氧体永磁，例，钡铁氧体，锶铁氧体，其他永磁，如塑料等。
5软磁材料：容易磁化和退磁的材料。
锰锌铁氧体软磁材料，其工作频率在1K-10M之间。
镍锌铁氧体软磁材料，工作频率一般在1-300MHZ6.金属软磁材料：同铁氧体相比具有高饱和磁感应强度和低的矫顽力，例如工程纯铁，铁铝合金，铁钴合金，铁镍合金等，常用于变压器等。
术语：1 饱和磁感应强度：(饱和磁通密度)磁性体被磁化到饱和状态时的磁感应强度。
在实际应用中，饱和磁感应强度往往是指某一指定磁场（基本上达到磁饱和时的磁场）下的磁感应强度。
2 剩磁感应强度：从磁性体的饱和状态，把磁场（包括自退磁场）单调的减小到0的磁感应强度。
3 磁通密度矫顽力，他是从磁性体的饱和磁化状态，沿饱和磁滞回线单调改变磁场强度，使磁感应强度B减小到0时的磁感应强度。
磁钢标准
F o r p e r s o n a l u s e o n l y i n s t u d y a n d research; not for commercial u s e Q/D D X 安徽大地熊新材料股份有限公司企业标准Q/DDX001-2009代替Q/AHXF001-2005烧结钕铁硼磁体2009-2-10 发布2009-3-1实施安徽大地熊新材料股份有限公司发布目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 定义和术语 (1)4材料分类与牌号 (1)5技术要求 (1)6 试验方法 (1)7 检验规则 (2)8．标志、包装、运输 (2)前言本标准起草单位：安徽大地熊新材料股份有限公司本标准主要起草人：陈新、周志国、吴真元烧结钕铁硼磁体1．范围本标准规定了烧结钕铁硼磁体的分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于粉末冶金工艺生产的烧结钕铁硼磁体。
2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 3217 永磁（硬磁）材料磁性试验方法GB/T 9637 磁学基本术语和定义GB/T 13560 烧结钕铁硼磁体XB/T 903 烧结钕铁硼磁体表面镀覆层3．术语与定义本标准采用下列定义：3.1 主要磁性能：包括永磁材料的剩磁（Br）、磁极化强度矫顽力（内禀矫顽力）（HcJ）、磁感应强度矫顽力（矫顽力）（HcB）、最大磁能积（（BH）max）3.2 辅助磁性能：包括永磁材料的相对回复磁导率（μrec）、剩磁温度系数（α(Br)），磁极化强度矫顽力温度系数（β（HcJ））。
磁性材料的国标
IEC 60404-6：2003
在20Hz～200kHz频率范围内用环形试样测量软磁金属材料和粉末冶金软磁材料磁性能的测量方法
8
IEC 60404-7：1982
开磁路中磁性材料矫顽力的测量方法（见GB/T 13888）
9
IEC 60404-8-1：2001
硬磁材料（见GB/T 17951）
10
IEC 60404-8-2：1998
永磁（硬磁）材料磁性试验方法（neqIEC 60404-5:1992）
5
GB/T 3655-2000
用爱泼斯坦方圈测量电工钢片（带）磁性能的方法
6
GB/T 3657-1983
软磁合金直流磁性能测量方法
7
GB/T 3658-1990
软磁合金交流磁性能测量方法
8
GB/T 4180-2000
稀土钴永磁材料系列
24
IEC 60404-14：2002
用提拉或旋转测量铁磁材料极偶磁矩的方法
磁温度补偿合金技术条件
25
GB/T 17951-200×
硬磁材料一般技术条件（报批稿）
26
GB/T 19289-2003
电工钢片（带）的密度、电阻率和叠装系数的测量方法
国家军用标准
1
GJＢ 1647-1993
铝镍钴磁钢规范
2
GJB 1912-1994
永磁体表面磁场均匀性测试方法
行业标准
1
JB/T 8986-1999
铁钴钼磁滞合金热轧（或锻）棒材
20
GB/T 15001-1994
软磁尺寸、外形、表面质量、试验方法和检验规的一般规定
21
GB/T 15002-1994
永磁体基本性能参数
永磁体基本性能参数永磁材料：永磁材料被外加磁场磁化后磁性不消失,可对外部空间提供稳定磁场.钕铁硼永磁体常用的衡量指标有以下四种：剩磁〔Br〕单位为特斯拉〔T〕和高斯〔Gs〕1Gs =0.0001T将一个磁体在闭路环境下被外磁场充磁到技术饱和后撤消外磁场,此时磁体表现的磁感应强度我们称之为剩磁.它表示磁体所能提供的最大的磁通值.从退磁曲线上可见,它对应于气隙为零时的情况,故在实际磁路中磁体的磁感应强度都小于剩磁.钕铁硼是现今发现的Br最高的实用永磁材料.磁感矫顽力〔Hcb〕单位是安/米〔A/m〕和奥斯特〔Oe〕或1 Oe≈79.6A/m 处于技术饱和磁化后的磁体在被反向充磁时,使磁感应强度降为零所需反向磁场强度的值称之为磁感矫顽力〔Hcb〕.但此时磁体的磁化强度并不为零,只是所加的反向磁场与磁体的磁化强度作用相互抵消.〔对外磁感应强度表现为零〕此时若撤消外磁场,磁体仍具有一定的磁性能.钕铁硼的矫顽力一般是11000Oe以上.内禀矫顽力〔Hcj〕单位是安/米〔A/m〕和奥斯特〔Oe〕1 Oe≈79.6A/m 使磁体的磁化强度降为零所需施加的反向磁场强度,我们称之为内禀矫顽力.内禀矫顽力是衡量磁体抗退磁能力的一个物理量,如果外加的磁场等于磁体的内禀矫顽力,磁体的磁性将会基本消除.钕铁硼的Hcj 会随着温度的升高而降低所以需要工作在高温环境下时应该选择高Hcj的牌号.磁能积<BH>单位为焦/米3〔J/m3〕或高•奥〔GOe〕1 MGOe≈7. 96kJ/m3退磁曲线上任何一点的B和H的乘积既BH我们称为磁能积,而B×H的最大值称之为最大磁能积<BH>max.磁能积是恒量磁体所储存能量大小的重要参数之一,<BH>max越大说明磁体蕴含的磁能量越大.设计磁路时要尽可能使磁体的工作点处在最大磁能积所对应的B和H附近.各向同性磁体：任何方向磁性能都相同的磁体.各向异性磁体：不同方向上磁性能会有不同；且存在一个方向,在该方向取向时所得磁性能最高的磁体.烧结钕铁硼永磁体是各向异性磁体.取向方向：各向异性的磁体能获得最佳磁性能的方向称为磁体的取向方向.也称作"取向轴〞,"易磁化轴〞.磁场强度：指空间某处磁场的大小,用H表示,它的单位是安/米〔A/m〕,也有用奥斯特〔Oe〕作单位的.磁感应强度：磁感应强度B的定义是：B=μ0<H+M>,其中H和M分别是磁化强度和磁场强度,而μ0是真空导磁率.磁感应强度又称为磁通密度,即单位面积内的磁通量.单位是特斯拉〔T〕.磁化强度：指材料内部单位体积的磁矩矢量和,用M表示,单位是安/米〔A/m〕.它与磁感应强度和磁场强度有如下关系B=<M+H>μ0在各向同性线性媒质中,磁化强度M和磁场强度H成正比,M＝XmH, Xm是磁化率.上式可改写成B=<1+Xm>μ0H＝μrμ0H＝μH式中μ＝μrμ0称媒质的磁导率；μr=1+χm称媒质的相对磁导率,为一纯数.磁通：给定面积内的总磁感应强度.当磁感应强度B均匀分布于磁体表面A时,磁通Φ的一般算式为Φ=B×A.磁通的SI单位是麦克斯韦. 相对磁导率：媒介磁导率相对于真空磁导率的比值,即μr = μ/μo.在CGS单位制中,μo=1.另外,空气的相对磁导率在实际使用中往往值取为1,另外铜、铝和不锈钢材料的相对磁导率也近似为1.磁导：磁通Φ与磁动势F的比值,类似于电路中的电导.是反映材料导磁能力的一个物理量.磁导系数Pc ：又为退磁系数,在退磁曲线上,磁感应强度Bd与磁场强度Hd的比率,即Pc =Bd/Hd,磁导系数可用来估计各种条件下的磁通值.对于孤立磁体Pc只与磁体的尺寸有关,退磁曲线和Pc线的交点就是磁体的工作点,Pc越大磁体工作点越高,越不容易被退磁.一般情况下对于一个孤立磁体取向长度相对越大Pc越大.因此Pc是永磁磁路设计中的一个重要的物理量.磁滞回线当铁磁质的磁化达到饱和之后,B将不再明显增加而趋于定值Bs, Bs为饱和磁感应强度,此时的磁场强度Hs称为饱和磁场强度.此后将H减小,B也随之减小,但滞后于H的减小,当H=0时,B并不为零,其值Br叫乘余磁感应强度,简称剩磁.欲使B亦变为零,必须加反向磁场,当H=-Hc时,B值变为零,铁磁材料完全退磁,称Hc为该材料的矫顽力.如果反向磁场继续增大,铁磁材料将反向磁化,当H=-HM时,磁化达到饱和B=-Bs,此后若减小反向磁场,使H=0,则B=-Br,当H=Hc 时,B=0,至H=Hs时,B=Bs.回到正向饱和状态.这样便经历了一个循环过程,B随H变化而形成一闭合曲线,称为铁磁材料的磁滞回线,如下图所示1、矫顽力,内禀矫顽力？在永磁材料的退磁曲线上,当反向磁场H增大到某一值bHc时,磁体的磁感应强度B为0,称该反向磁场H值为该材料的矫顽力bHc；在反向磁场H= bHc时,磁体对外不显示磁通,因此矫顽力bHc表征永磁材料抵抗外部反向磁场或其它退磁效应的能力.矫顽力bHc是磁路设计中的一个重要参量之一.当反向磁场H= bHc时,虽然磁体的磁感应强度B为0,磁体对外不显示磁通,但磁体内部的微观磁偶极矩的矢量和往往并不为0,也就是说此时磁体的磁极化强度J在原来的方向往往仍保持一个较大的值.因此,bHc还不足以表征磁体的内禀磁特性；当反向磁场H增大到某一值jHc时,磁体内部的微观磁偶极矩的矢量和为0,称该反向磁场H值为该材料的内禀矫顽力jHc.内禀矫顽力jHc是永磁材料的一个非常重要的物理参量,对于jHc远大于bHc的磁体,当反向磁场H大于bHc但小于jHc时,虽然此时磁体已被退磁到磁感应强度B反向的程度,但在反向磁场H撤消后,磁体的磁感应强度B仍能因内部的微观磁偶极矩的矢量和处在原来方向而回到原来的方向.也就是说,只要反向磁场H还未达到jHc,永磁材料便尚未被完全退磁.因此,内禀矫顽力jHc是表征永磁材料抵抗外部反向磁场或其它退磁效应,以保持其原始磁化状态能力的一个主要指标.矫顽力bHc和内禀矫顽力jHc的单位与磁场强度单位相同.一般磁性材料的性能可以通过其四个参数来加以表述,即剩余磁感应强度〔简称剩磁〕Br〔单位高斯Gs或毫特mT,1mT=10Gs〕,矫顽力Hcb〔单位奥斯特Oe〕,内禀矫顽力Hcj〔单位奥斯特Oe〕,最大磁能积〔BH〕max〔单位兆高奥MGOe〕,其中Br, Hcj, max三参数又是最直接的表示.Br, Hcj, max三者的相互关系Br的大小一般可认为能表明磁件充磁后的表面磁场的高低；Hcj的大小可说明磁件充磁后抗退磁与耐温高低的能力；max是Br与Hcj乘积的最大值,它的大小直接表明了磁体的性能高低.一般来说,max 相近的磁体中,Br高,Hcj就偏低；Hcj高,Br就偏低. 我们不能以Br, Hcj, max的高低来决定其好坏,要以产品的用途、所需的特性来确定三者的高低；即使在同等max值的条件下,也要看产品的用途、充磁的要求来决定采用高Br值、低Hcj,还是反之.在同等的条件下,即相同尺寸、相同极数和相同的充磁电压,磁能积高的磁件所获得的表磁也高,但在相同的max值时,Br和Hcj的高低对充磁有以下影响：Br高,Hcj低：在同等充磁电压下,能得到较高的表磁；Br低,Hcj高：要得到相同表磁,需用较高充磁电压；对于多极充磁,要采用Br高Hcj低的磁粉,而对于磁瓦,一般采用Hcj 高Br低的磁粉,这是由于磁瓦用于的电机在使用中要承受较大的去磁电流和过载.2、剩磁永磁材料在闭路状态下经外磁场磁化至饱和后,再撤消外磁场时,永磁材料的磁极化强度J和内部磁感应强度B并不会因外磁场H的消失而消失,而会保持一定大小的值,该值即称为该材料的剩余磁极化强度Jr和剩余磁感应强度Br,统称剩磁.3、磁极化强度<J>,磁化强度<M>现代磁学研究表明：一切磁现象都起源于电流.磁性材料也不例外,其铁磁现象是起源于材料内部原子的核外电子运动形成的微电流,亦称分子电流.这些微电流的集合效应使得材料对外呈现各种各样的宏观磁特性.因为每一个微电流都产生磁效应,所以把一个单位微电流称为一个磁偶极子.定义在真空中每单位外磁场对一个磁偶极子产生的最大力矩为磁偶极矩pm,每单位材料体积内磁偶极矩的矢量和为磁极化强度J,其单位为T〔特斯拉,在CGS单位制中,J的单位为Gs,1T=10000Gs〕.定义一个磁偶极子的磁矩为pm/μ0,μ0为真空磁导率,每单位材料体积内磁矩的矢量和为磁化强度M,其SI单位为A/m,CGS单位为Gs<高斯>.M与J的关系为：J=μ0 M,在CGS单位制中,μ0=1,故磁极化强度与磁化强度的值相等；在SI单位制中,μ0=4π×10-7 H/m <亨/米>.。
磁铁检验标准规范
文件制修订记录
视力:具有正常1.0-1.2视力及色感
照明度:近似正常日光,室内无日光时用800-1200Lux荧光灯照明度为标准
目测距离:产品距灯光源90CM,眼睛距产品30CM。
★检验方法:
视线与部品被检测面成45°角，上下左右转动15°检查部品，观察时间:≤10秒
检查顺序为：先正面下侧右侧上侧左侧背面。
★抽样方案:
抽样检验标准:按 MIL-STD-105EⅡ级单次抽样方案抽检。
成品尺寸按特殊检验水准S=3标准随机抽样测试。
★可接受质量等级:
致命缺陷（CRI）-- 0
主要缺陷（MAJ）— 0.65
次要缺陷（MIN）— 1.5( 供应商来料按 1.0标准验收)
★包装标准
产品的包装应与客户上所注明的包装方式、包装数量一致。
产品的外箱标签须填写正确，无少填、错填现象。
标签内容须与箱内产品一致。
外箱无破损、脏污等现象。
磁性材料的静态磁参数
磁性材料的静态磁参数磁性材料在稳恒磁场作用下所定义和测量得到的磁参数不计及磁化的时间效应，就是所谓的静态磁参数，或称直流磁参数。
若作用在材料样品上的外加磁化场强度Ｈ由零单调地增加，则被磁化的样品上的磁感应强度Ｂ也由零增加，两者构成的关系曲线就是起始磁化曲线。
若每增加一个磁场强度，强经反复换向而使样品的磁感应强度处在该状态下的稳定的数值上，实际性能测量时的这种反复换向的操作称为磁锻炼，这样得到的Ｂ和Ｈ之间的关系曲线就叫作基本磁化曲线，又称换向磁化曲线。
在很低的磁化场下，磁化是可逆的，即Ｈ减为零，Ｂ也退为零，它们之间呈线性关系，没有滞后现象。
这一低磁场的区域的大小随材料和材料的状态而异。
在此区域中，磁导率（即表示磁化难易程度的一个磁参数）为常数，通常定义该磁导率为初始磁导率μi：(1)在较高磁化场强度下，磁化场强度减为零，磁感应强度不再退为零，而保留有一定的剩余磁感应强度。
在这个区域中测得的起始或基本磁化曲线上，过坐标原点Ｏ作直线与其相切，可得最大磁导率μm （图1）。
磁化场强度再增加，磁感应强度也有增加。
当磁化场强度到达饱和磁化场强度Hs时，对应此时的磁感应强度称技术饱和磁感应强度Bs，在工程技术上就简称为饱和磁感应强度。
此后，磁场强度再增大，磁感应强度虽有增加，但已与H成线性关系，这一阶段工程技术上用途不大。
若磁化场强度在+Hs和-Hs往返变化时，将形成通称的磁滞回线。
不同的磁化场强度对应有不同大小的磁滞回线。
并且，磁化场强度从+Hs开始减少到零再反向增大所对应的部分磁滞回线称回线的下降支；而从-Hs开始绝对值减少到零再正向增大所对应的部分磁滞回线称回线的上升支。
磁滞回线上对应于H=0的磁感应强度为剩磁Br，对应于B=0的反向磁化场强度为矫顽力Hc。
上面所说的对应饱和时的正常磁滞回线又称极限磁滞回线。
极限磁滞回线上的饱和磁感应强度Bs、剩余磁感应强度Br和矫顽力Hc，再加上基本磁化曲线上的初始磁导率μi和最大磁导率μm，对某一具体材料的样品来说，都是唯一的。
磁性材料的分类
h
7
四、磁性材料的分类:
1、软磁材料： 软磁材料的特征：
（1）高的µi和高的µmax
（2）低的Hc （3）高Ms和低Br （4）低的铁损 （5）低的磁滞伸缩系数 （6）低的磁各向异性常数
h
8
h
9
2、硬磁材料： 硬磁材料的特征： （1）高的Br和Mr
（2）高的Hc （3）高的(BH)max （4）高的稳定性
h
10
h
11
3、信磁材料：在信息技术中获得应用的磁性材料。 磁记录材料、磁存储材料、磁微波材料、和磁光效应 材料。
4、特磁材料：磁滞伸缩材料、磁电阻材料、磁性液体、磁制冷材 料和复合磁性材料等。
h
12
h
3
(5)亚铁磁性：宏观磁性和铁磁性相同，量级100~103。 在温度低于TC 时的磁化率不如铁磁体那么大，它的自 发磁化强度也没有铁磁体的大。典型的亚铁磁材料是 铁氧体，如Fe3O4。
h
4
h
5
二、五种磁性物质的磁化率p
铁磁性
Tp
h
亚铁磁性
6
1.3 磁性和磁性材料的分类
于TN时，它的行为是顺磁性的，磁化率与温度的关系服 从居里-外斯定律。反铁磁性物质：过渡族元素的盐类
及化合物，如MnO、CoO等。
O
H
(4) 铁磁性：磁化率是特别大的正数，量级101~106。在某个 临界温度TC 以下，即使没有外加磁场，材料中也会产生自 发的磁化强度。在高于TC 的温度，它变成顺磁体，磁化率 服从Curie-Weiss 定律。11个纯元素晶体具有铁磁性：Fe， Co，Ni, Gd, Td, Dy, Ho, Er,Tm,面心立方Pr，和面心立方的 Nd。
磁性材料基本要求
《磁性材料》基本要求一、熟练掌握基本概念：(1) 磁矩：磁偶极子等效的平面回路的电流和回路面积的乘积，μm =iS ，方向由右手定则确定，单位Am 2。
(2) 磁化强度（M ）：定义单位体积磁性材料内磁矩的矢量和称为磁化强度，用M 表示，SI 单位为A/m 。
CGS 单位：emu/cm 3。
换算关系：1 ×103 A/m = emu/cm 3。
(3) 磁场强度（H ）：单位强度的磁场对应于1Wb 强度的磁极受到1牛顿的力。
SI 单位是A ·m -1。
CGS 单位是奥斯特(Oe)。
换算关系：1 A/m =4π/ 103 Oe 。
(4) 磁化曲线：磁体从退磁状态开始到磁化饱和的过程中，磁感应强度B 、磁化强度M 与磁场强度H 之间的非线性关系曲线。
(5) 退磁曲线：磁滞回线在第二象限的部分称为退磁曲线。
(6) 退磁场：当一个有限大小的样品被外磁场磁化时，在它两端出现的自由磁极将产生一个与磁化强度方向相反的磁场。
该磁场被称为退磁场。
退磁场的强度与磁体的形状及磁极的强度有关存在：Hd=-NM 。
(7) 饱和磁感应强度Bs(饱和磁通密度) ：磁性体被磁化到饱和状态时的磁感应强度。
SI 单位是特斯拉[T]或[Wb·m -2]；CGS 单位是高斯(Gauss)。
换算关系：1 T = 104 G 。
(8) 磁导率：定义为磁感应强度与磁场强度之比μ＝Ｂ／Ｈ，表示磁性材料传导和通过磁力线的能力．单位为亨利／米（Ｈ·m -1）．(9) 起始磁导率：磁性体在磁中性状态下磁导率的极限值。
H B H i 00lim 1→=μμ (10) 磁化率定义为磁化强度与磁场强度之比：χ= M /H(11) 居里温度：即铁磁性材料（或亚磁性材料）由铁磁状态（或亚铁磁状态）转变为顺磁状态的临界温度，在此温度上，自发磁化强度为零。
(12) 磁各向异性：磁性材料在不同方向上具有不同磁性能的特性。
包括：磁晶各向异性，形状各向异性，感生各向异性和应力各向异性等。
【精品】磁性材料参数
1、什么是永磁材料的磁性能，它包括哪些指标？永磁材料的主要磁性能指标是：剩磁(Jr,Br）、矫顽力(bHc)、内禀矫顽力（jHc）、磁能积（BH)m.我们通常所说的永磁材料的磁性能，指的就是这四项。
永磁材料的其它磁性能指标还有：居里温度(Tc）、可工作温度（Tw）、剩磁及内禀矫顽力的温度系数(Brθ,jHcθ）、回复导磁率（μrec.)、退磁曲线方形度（Hk/jHc)、高温减磁性能以及磁性能的均一性等。
除磁性能外,永磁材料的物理性能还包括密度、电导率、热导率、热膨胀系数等；机械性能则包括维氏硬度、抗压（拉)强度、冲击韧性等。
此外，永磁材料的性能指标中还有重要的一项，就是表面状态及其耐腐蚀性能。
2、什么叫磁场强度（H）？1820年,丹麦科学家奥斯特（H。
C。
Oersted）发现通有电流的导线可以使其附近的磁针发生偏转,从而揭示了电与磁的基本关系，诞生了电磁学。
实践表明：通有电流的无限长导线在其周围所产生的磁场强弱与电流的大小成正比，与离开导线的距离成反比。
定义载有1安培电流的无限长导线在距离导线1/2π米远处的磁场强度为1A/m(安/米，国际单位制SI）；在CGS单位制（厘米—克—秒）中,为纪念奥斯特对电磁学的贡献，定义载有1安培电流的无限长导线在距离导线0.2厘米远处磁场强度为1Oe(奥斯特），1Oe=1/(4π×10？)A/m。
磁场强度通常用H表示.3、什么叫磁感应强度（B)，什么叫磁通密度(B),B与H，J，M之间存在什么样的关系？理论与实践均表明，对任何介质施加一磁场H时(该磁场可由外部电流或外部永磁体提供，亦可由永磁体对永磁介质本身提供，由永磁体对永磁介质本身提供的磁场又称退磁场—-—关于退磁场的概念，见9Q)，介质内部的磁场强度并不等于H，而是表现为H与介质的磁极化强度J之和.由于介质内部的磁场强度是由磁场H通过介质的感应而表现出来的，为与H区别,称之为介质的磁感应强度，记为B：B=μ0H+J（SI单位制)（1—1）B=H+4πM（CGS单位制）磁感应强度B的单位为T，CGS单位为Gs(1T=104Gs）。
磁性材料基本概念及定义
磁性材料基本概念及定义1.磁场电流产生磁场，在螺线管中，或在磁路中电流的产生的磁场为:在这一个表式中，采用国际单位制，H单位为安培/米(A/m)，N 为匝数，I为电流，单位安培(A)，le 为螺线管或磁路长度，单位为米(m)。
在磁芯中，加正弦波电流，可用有效磁路长度le来计算磁场强度：2.磁通密度、磁极化强度、磁化强度在磁性材料中，加强磁场H时，引起磁通密度变化，其表现为：B为磁通密度，亦称磁感应强度，J称磁极化强度，M称磁化强度，μ0 为真空磁导率，其值为4π×10-7亨利/米(H/m)。
B、J单位 T，H、M单位为A/m，1T=104Gs。
在磁芯中可用有效面积Ae来计算磁通密度：正弦波为：电压单位V，频率单位为Hz，N为匝数，B单位为T，Ae单位为m2。
3.饱和磁通密度、剩余磁化强度、矫顽力B和H的关系除在真空中和在磁性材料中小磁化场下具有线性关系外，一般具有非线性关系，即具有所谓磁滞回线性质：Bs为饱和磁化强度，Br为剩余磁化强度，Hc为矫顽力，Hs为饱和磁化场，不同磁性材料产生的磁滞回线表现形式不一样，Bs、Br、Hc、Hs都不一样4 磁导率我们平常用的大都是相对磁导率，且把脚标 r 省去。
称初始磁导率，它与温度、频率有关。
测量时在一定温度、一定频率、很低的磁通密度(或很小的磁场)、闭合磁路中进行。
在实际测量中，规定：磁场H所产生的磁通密度应小于1mT，一般B为0.1mT，但亦有许多特殊情况，应加以注意。
4)在磁路中存在气隙，即非闭合磁路条件下，测得的磁导率为有效磁导率:g是气隙长度，le是有效磁路长度。
这一表示，仅是小气隙g下的一种近似。
在大气隙下，磁通要穿过气隙的外部，其有效磁导率将大于按上式计算所得之值。
5)在没有偏置磁场的情况下，磁场H较大时，该磁场H产生磁通密度B，则这时，,称振幅磁导率。
6)在具有直流偏置磁场时，再加上一个交流磁场，这时测得的磁导率称为增量磁导率。
在直流迭加状态下测得的电感，计算出的磁导率近似于增量磁导率。
磁铁性能和参数介绍
磁铁性能和参数介绍（一）磁铁性能简介强磁指的是强力磁铁，专业名称：稀土强磁，钕铁硼，这种磁铁一般性能比较高，普遍用在玩具、包装盒、灯具、工艺品、喇叭、医疗机械、保健产品、电子产品、五金工具等产品上，一般N33、N35、N38为宜，这三种是钕铁硼强磁最普通性能，一通常的情况下，如果要求不是很高的话，这三种性能磁铁都就差不多了。
N40以上高性能：这一性能一般用在手机、精密仪器、航天般空、前沿的科学研究，可分为：N40、N42、N45、N48、N50、N52九种。
以上九种性能耐温都在≤80℃，一旦超过这个温度就会退磁。
（二）磁铁材料牌号1.磁铁材料牌号为了便于区别不同材料的永磁体且便于人们认知，大部分的工厂采用固定的字母来表示不同的磁铁，比如最常见的是N35的磁铁，N 代表该种磁铁是钕铁硼，Y代表的是永磁铁氧体，如果是PCx的话，比如PC40，那就是高磁导率的软磁铁氧体。
2.烧结钕铁硼牌号烧结钕铁硼永磁材料的牌号由主称和两种磁特性三部分组成，第一部分为主称，由钕元素的化学符号ND简化为N，第二部分的数字是材料最大磁能积(BH)max的标称值(单位为KA/m3)，第三部分的字母表示磁铁的最高工作温度。
牌号示例：N35H表示(BH)max为35MGOe左右（280 KA/m3）,最高工作温度为120℃的烧结钕铁硼永磁材料。
钕铁硼磁性材料牌号有：N30～N52；30H～50H；30SH～50SH；28UH～40UH；30EH～35EH等。
3.不同牌号对应的工作温度不同牌号所对应的最大工作温度，各厂家基本一致：1）数据后面没有字母，例如：N35耐温一般在≤80℃2）数据后面以M结尾，例如：N50M 耐温一般在≤100℃3）数据后面以H结尾，例如：N48M 耐温一般在≤120℃4）数据后面以SH结尾，例如：N45SH 耐温一般在≤150℃5）数据后面以UH结尾，例如：N35UH 耐温一般在≤180℃6）数据后面以EH结尾，例如：N50M 耐温一般在≤200℃7）数据后面以EH结尾，例如：N50M 耐温一般在≤220℃后面五种性能都属耐高温型，如果一旦超后面既定的温度，磁铁就会退磁。
