AOI工作原理
AOI工作原理AOI（Automated Optical Inspection）是一种自动光学检测技术，广泛应用于电子制造行业中的印刷电路板（PCB）的质量控制过程中。
它通过使用光学系统和图像处理算法，对PCB进行高速、高精度的检测，以检测和识别潜在的制造缺陷。
一、AOI工作原理概述AOI系统由硬件和软件两部分组成。
硬件部分包括光学系统、照明系统、图像采集设备和机械部件；软件部分则包括图像处理算法和缺陷识别算法。
AOI的工作原理可以概括为以下几个步骤：1. 图像采集：AOI系统使用高分辨率的相机和适当的照明系统，对PCB进行图像采集。
通常采用顶光照明和透射光照明相结合的方式，以获取不同角度和光照条件下的图像。
2. 图像处理：采集到的图像经过预处理，包括去噪、增强对比度等操作，以提高后续的图像处理效果。
然后，通过图像处理算法，对图像进行分割、特征提取等操作，以获取PCB上的元件和线路信息。
3. 缺陷识别：基于图像处理得到的特征信息，AOI系统使用缺陷识别算法，对PCB上的元件和线路进行检测和分析。
常见的缺陷包括焊接不良、元件缺失、极性错误、短路、开路等。
4. 判定和分类：根据缺陷识别的结果，AOI系统会对每个PCB进行判定和分类。
通常将缺陷分为不良和良好两类，并对不良的PCB进行标记和分类，以便后续的修复或处理。
二、AOI工作原理详解1. 图像采集AOI系统使用高分辨率的相机进行图像采集，通常采用彩色相机以获取更多的图像信息。
为了获得清晰的图像，照明系统起到了至关重要的作用。
顶光照明和透射光照明结合使用，可以提供不同角度和光照条件下的图像，以便更好地检测PCB上的缺陷。
2. 图像处理采集到的图像经过预处理，包括去噪、增强对比度等操作，以提高后续的图像处理效果。
去噪可以消除图像中的噪声干扰，增强对比度可以使图像中的元件和线路更加清晰可见。
然后，通过图像处理算法，对图像进行分割、特征提取等操作，以获取PCB上的元件和线路信息。
aoi检测原理
aoi检测原理
AOI（自动光学检测）是一种用于电子元件和电路板检测的技术，其原理基于光学成像和图像处理。
在AOI系统中，光学
设备会通过相机、光源等部件采集电路板的图像，并将其传输到图像处理软件中进行分析和判断。
AOI系统的首要任务是检测电路板上的缺陷和错误，如焊接不良、短路、开路等，以确保电子产品的质量和可靠性。
具体而言，AOI系统会根据电路板的设计图纸和标准，通过比对图像中的每个部件和连接点与标准图像的差异来识别出潜在的问题。
在AOI中，使用了大量的图像处理算法和技术，如形态学处理、边缘检测、特征提取等。
这些算法可以帮助系统检测出电路板上的不良现象，并将其标记出来。
另外，AOI系统还可以进行不同层次的检测，包括外观检测和焊接质量检测。
AOI系统的优势在于其快速性和高精度。
相较于人工检测，AOI可以快速地扫描整个电路板，并在短时间内分析出缺陷和错误。
同时，AOI的精度也比较高，可以捕捉到微小的缺陷和不良现象，确保产品的品质。
总的来说，AOI利用光学成像和图像处理技术实现对电子元件和电路板的自动检测，可以提高检测的速度和精度，确保电子产品的质量和可靠性。
AOI工作原理

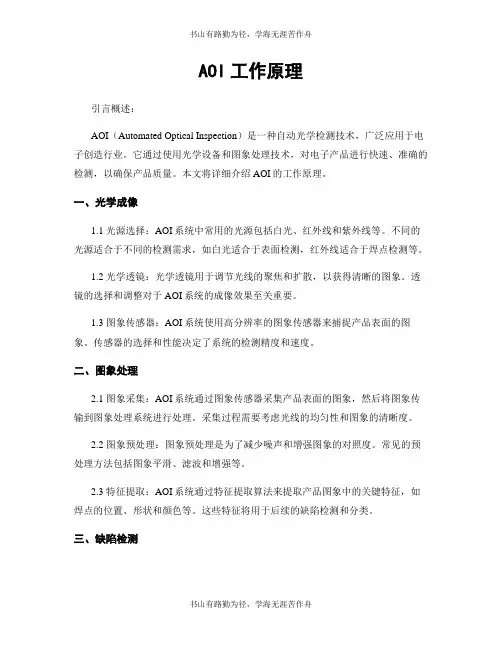

AOI工作原理引言概述：AOI（Automated Optical Inspection）是一种自动光学检测技术，广泛应用于电子创造行业。
它通过使用光学设备和图象处理技术，对电子产品进行快速、准确的检测，以确保产品质量。
本文将详细介绍AOI的工作原理。
一、光学成像1.1 光源选择：AOI系统中常用的光源包括白光、红外线和紫外线等。
不同的光源适合于不同的检测需求，如白光适合于表面检测，红外线适合于焊点检测等。
1.2 光学透镜：光学透镜用于调节光线的聚焦和扩散，以获得清晰的图象。
透镜的选择和调整对于AOI系统的成像效果至关重要。
1.3 图象传感器：AOI系统使用高分辨率的图象传感器来捕捉产品表面的图象。
传感器的选择和性能决定了系统的检测精度和速度。
二、图象处理2.1 图象采集：AOI系统通过图象传感器采集产品表面的图象，然后将图象传输到图象处理系统进行处理。
采集过程需要考虑光线的均匀性和图象的清晰度。
2.2 图象预处理：图象预处理是为了减少噪声和增强图象的对照度。
常见的预处理方法包括图象平滑、滤波和增强等。
2.3 特征提取：AOI系统通过特征提取算法来提取产品图象中的关键特征，如焊点的位置、形状和颜色等。
这些特征将用于后续的缺陷检测和分类。
三、缺陷检测3.1 缺陷分类：AOI系统通过对提取的特征进行分类，将产品表面的缺陷分为不同的类别，如焊点缺陷、元器件缺失等。
分类算法的准确性直接影响到缺陷检测的可靠性。
3.2 缺陷检测：AOI系统使用各种图象处理和机器学习算法来检测产品表面的缺陷。
常见的检测方法包括边缘检测、形状匹配和颜色分析等。
3.3 缺陷定位：当检测到缺陷时，AOI系统会通过图象处理技术来确定缺陷的位置和大小。
这些信息将用于后续的修复和改进。
四、结果输出4.1 缺陷报告：AOI系统会生成详细的缺陷报告，包括缺陷的类型、数量和位置等。
这些报告将用于产品质量控制和改进。
4.2 数据分析：AOI系统还可以对检测结果进行统计和分析，以匡助企业了解产品的质量状况和生产过程中存在的问题。
AOI工作原理
AOI工作原理AOI，即自动光学检测（Automated Optical Inspection），是一种利用光学成像技术进行自动检测的方法。
它主要用于电子创造业中的印刷电路板（PCB）和表面贴装技术（SMT）的检测和质量控制。
AOI工作原理主要包括以下几个步骤：图象采集、图象处理、特征提取和缺陷检测。
1. 图象采集：AOI系统通过高分辨率的摄像头对待检测的PCB进行图象采集。
通常，采用多个摄像头以不同角度和光源照射条件进行拍摄，以获得全面的图象信息。
2. 图象处理：采集到的图象经过预处理，包括去噪、增强对照度和调整亮度等操作。
这些处理有助于提高后续步骤中的特征提取和缺陷检测的准确性。
3. 特征提取：在图象处理完成后，系统会提取PCB上的关键特征。
这些特征可能包括元件位置、焊盘形状和尺寸、引脚间距等。
特征提取的目的是为后续的缺陷检测提供准确的参考。
4. 缺陷检测：基于提取到的特征，AOI系统会对PCB进行缺陷检测。
它会比对事先设定的标准，检测元件的位置偏移、焊盘缺陷、引脚短路、焊接质量等常见的缺陷。
检测结果通常以图象或者报告的形式呈现。
AOI工作原理的关键在于图象处理和特征提取。
图象处理技术可以通过滤波、边缘检测和图象分割等方法提高图象质量。
特征提取则依赖于计算机视觉和模式识别的算法，如边缘检测、形状匹配和模板匹配等。
AOI系统的优势在于其高效性和准确性。
相比传统的人工检测方法，AOI可以实现高速、连续和无偏差的检测，大大提高了生产效率。
同时，AOI系统还能够检测弱小的缺陷和不可见的问题，确保产品质量。
然而，AOI系统也存在一些限制。
首先，它对光照和环境条件比较敏感，可能会受到光线变化和反射等因素的影响。
其次，对于复杂的PCB和细微的缺陷，可能需要人工干预进行进一步的检查和确认。
总结起来，AOI工作原理是通过图象采集、图象处理、特征提取和缺陷检测等步骤来实现自动光学检测。
它是电子创造业中重要的质量控制工具，能够快速、准确地检测PCB上的缺陷，提高产品质量和生产效率。
AOI工作原理
AOI工作原理AOI（Automated Optical Inspection）是一种自动光学检测技术，广泛应用于电子制造行业的质量控制过程中。
AOI工作原理是利用光学系统和图像处理算法来检测电子产品的制造缺陷和质量问题。
一、光学系统AOI系统通常由光源、镜头、相机和图像处理软件组成。
光源用于照亮被测物体，常见的光源有LED光源和激光光源。
镜头用于聚焦光线，以获取清晰的图像。
相机用于捕捉被测物体的图像，并将其传输到图像处理软件进行分析和比对。
二、图像处理算法图像处理算法是AOI系统的核心部分，它通过对图像进行分析和比对，来检测电子产品的制造缺陷和质量问题。
常见的图像处理算法包括：1. 缺陷检测：通过分析图像中的亮度、颜色、形状等特征，来检测电子产品表面的缺陷，如焊接问题、短路、断路等。
2. 位置检测：通过比对图像中的元件位置和标准模板，来检测电子产品中元件的位置偏移、倾斜等问题。
3. 焊点检测：通过分析图像中的焊点形状和连接情况，来检测焊点的质量是否符合要求。
4. 标识检测：通过比对图像中的标识图案和标准模板，来检测电子产品上的标识是否正确、完整。
5. 异常检测：通过分析图像中的异常情况，如异物、污染等，来检测电子产品的外观是否符合要求。
三、工作流程AOI系统的工作流程通常包括以下几个步骤：1. 准备工作：设置AOI系统的参数和标准模板，以适应不同类型的电子产品检测需求。
2. 光学检测：将待检测的电子产品放置在AOI系统的工作台上，系统会自动对其进行光学检测，并捕捉图像。
3. 图像处理：将捕捉到的图像传输到图像处理软件中，进行缺陷检测、位置检测、焊点检测、标识检测、异常检测等分析和比对。
4. 结果判定：根据图像处理的结果，判定电子产品是否合格。
如果发现缺陷或质量问题，系统会进行报警或标记。
5. 数据记录：将检测结果和相关数据记录下来，以便后续分析和追溯。
四、优势和应用AOI工作原理具有以下优势：1. 高效性：AOI系统能够快速、准确地进行光学检测，大大提高了生产效率。
AOI工作原理
AOI工作原理AOI（Automated Optical Inspection）是一种自动光学检测技术，用于检测电子创造过程中的缺陷和错误。
它通过使用光学设备和图象处理算法，对电子产品的外观和内部结构进行检测和分析。
以下是AOI工作原理的详细描述。
1. 光源AOI系统使用高亮度的光源来照亮待检测的电子产品。
光源通常是白色LED，可以提供均匀而稳定的光照条件。
2. 相机AOI系统配备了一组高分辨率的相机，用于捕捉待检测产品的图象。
这些相机通常是黑白相机，可以捕捉更多的细节和对照度。
3. 图象处理算法AOI系统使用先进的图象处理算法来分析和比较捕捉到的图象。
这些算法可以检测出电子产品上的各种缺陷，如焊接问题、元件缺失、极性错误等。
4. 图象比对AOI系统会将捕捉到的图象与预先设定的标准图象进行比对。
标准图象通常是一个“黄金样品”，即没有任何缺陷的样品。
通过比对，系统可以检测出任何与标准图象不一致的地方。
5. 缺陷检测AOI系统会根据图象比对的结果，识别出电子产品上的各种缺陷。
这些缺陷可能包括焊接不良、元件错位、短路、开路等。
系统会根据预先设定的规则和参数来判断缺陷的类型和严重程度。
6. 缺陷分类AOI系统会将检测到的缺陷进行分类和标记。
通常，缺陷会被分为严重和轻微两类。
严重的缺陷可能会导致产品的性能下降或者彻底失效，而轻微的缺陷则可能只是对外观造成影响。
7. 报告生成AOI系统会生成一份详细的检测报告，列出所有检测到的缺陷和其位置。
报告可以以图象、表格或者文本的形式呈现，以便操作员和质量控制人员进行分析和处理。
8. 异常处理一旦检测到缺陷，AOI系统会触发警报，通知操作员进行异常处理。
操作员可以根据报告中提供的信息，对缺陷进行修复或者调整。
9. 数据分析AOI系统会将检测到的数据记录下来，以便后续的数据分析和统计。
这些数据可以用于评估生产过程的稳定性和质量水平，并指导改进措施的制定。
总结：AOI工作原理是通过使用光源、相机、图象处理算法和比对技术，对电子产品进行自动光学检测。
AOI工作原理
AOI工作原理AOI（自动光学检测）是一种在电子制造过程中广泛使用的自动化检测技术。
它利用光学系统和图像处理算法来检测印刷电路板（PCB）上的缺陷和错误。
AOI工作原理涉及以下几个方面：光源、镜头、图像采集、图像处理和缺陷检测。
1. 光源：AOI系统使用适当的光源来照亮PCB表面，以便能够捕捉到清晰的图像。
常用的光源包括白光、红外线和紫外线。
光源的选择取决于被检测的对象和所需的分辨率。
2. 镜头：AOI系统使用镜头来放大和聚焦在PCB上的细节。
镜头的选择也取决于被检测的对象和所需的分辨率。
通常，高分辨率镜头能够提供更清晰的图像，从而提高检测的准确性。
3. 图像采集：AOI系统通过使用相机来采集PCB表面的图像。
相机通常位于镜头的后面，可以捕捉到高质量的图像。
图像采集的速度和分辨率对于AOI系统的性能至关重要。
4. 图像处理：采集到的图像会经过图像处理算法进行处理。
图像处理的目标是提取出PCB上的关键特征并去除干扰。
常见的图像处理技术包括滤波、边缘检测、图像增强和图像分割等。
这些技术可以帮助提高图像的质量，并使得后续的缺陷检测更加准确。
5. 缺陷检测：在图像处理完成后，AOI系统会对图像中的缺陷进行检测。
常见的缺陷包括焊接问题、元件位置错误、短路和断路等。
缺陷检测算法通常基于图像处理结果和预定义的规则或模型。
一旦检测到缺陷，系统会发出警报并标记出缺陷的位置。
总结：AOI工作原理是通过光源、镜头、图像采集、图像处理和缺陷检测等步骤来实现对PCB上缺陷的自动化检测。
这种技术能够提高生产效率，减少人工错误，并提高产品质量。
通过合理选择光源和镜头，优化图像采集和处理算法，AOI系统能够实现高精度的缺陷检测，满足电子制造行业对于质量控制的需求。
aoi检测原理
aoi检测原理
AOI检测原理。
AOI（Automated Optical Inspection）是一种利用光学原理进行自动检测的技术，它可以对印刷电路板（PCB）上的焊接、组装等工艺进行高效、精准的检测。
AOI
检测原理是基于图像处理和模式识别技术，通过获取PCB图像信息，对其进行分
析和比对，从而实现对PCB质量的检测。
首先，AOI系统会利用高分辨率的摄像头对PCB进行拍照，获取其表面的图
像信息。
然后，这些图像信息会被传输到计算机上，经过图像处理算法的处理，提取出其中的特征信息，比如焊点的位置、形状、颜色等。
接着，AOI系统会将提取出的特征信息与预先设定的标准进行比对，判断其是
否符合质量要求。
在这个过程中，模式识别技术起到了关键作用，它可以识别出图像中的各种缺陷，比如焊接虚焊、短路、开路、错位等，从而实现对PCB质量的
全面检测。
在实际应用中，AOI系统通常还配备了自动化的设备，可以对发现的缺陷进行
标记或者自动进行修复。
这样，不仅可以提高检测的效率，还可以减少人为的干预，提高检测的准确性和一致性。
总的来说，AOI检测原理是基于光学原理和图像处理技术，通过对PCB图像
信息的获取、分析和比对，实现对PCB质量的自动检测。
它在提高生产效率、保
证产品质量方面发挥着重要的作用，是现代电子制造中不可或缺的技术手段。
AOI工作原理
AOI工作原理一、概述AOI（Automated Optical Inspection，自动光学检测）是一种利用光学技术对电子元器件进行自动检测的方法。
它通过高分辨率的摄像头和图像处理算法，对电子产品的外观、焊点、元器件位置等进行快速、准确的检测，以实现对产品质量的控制。
二、工作原理1. 图像采集AOI系统首先通过高分辨率的摄像头对待检测的电子产品进行图像采集。
摄像头通常采用彩色CCD或CMOS传感器，具有较高的分辨率和灵敏度，能够捕捉到细微的细节。
2. 图像处理采集到的图像会经过一系列的图像处理算法，对图像进行增强、滤波、边缘检测等操作，以提高图像质量和准确度。
图像处理算法通常包括灰度变换、二值化、形态学处理等步骤，以便更好地区分不同的特征。
3. 特征提取经过图像处理后，AOI系统会提取出待检测电子产品上的各种特征，如焊点、元器件位置、外观缺陷等。
特征提取通常采用模板匹配、边缘检测、形状识别等方法，以准确地定位和识别目标特征。
4. 缺陷检测AOI系统会根据预设的检测标准和规则，对提取出的特征进行缺陷检测。
检测标准可以包括焊点质量、元器件位置偏移、外观缺陷等方面。
系统会对每个特征进行比对和分析，判断是否符合标准要求，并生成相应的检测结果。
5. 判定与分类根据缺陷检测的结果，AOI系统会对待检测的电子产品进行判定和分类。
根据不同的缺陷类型和严重程度，系统可以将产品分为合格品和不合格品，或根据缺陷的具体情况进行进一步的分类。
6. 数据分析与报告生成AOI系统会将检测结果进行数据分析和统计，生成相应的报告。
报告通常包括产品的合格率、不良率、各种缺陷的数量和比例等信息，以便生产管理人员进行质量控制和改进。
三、优势与应用1. 高效性：AOI系统能够快速地对电子产品进行检测，大大提高了生产效率和质量控制的准确性。
2. 自动化：AOI系统可以实现对电子产品的全自动检测，减少了人工操作的依赖和错误。
3. 高精度：AOI系统具有高分辨率和精确的图像处理算法，能够准确地检测出微小的缺陷和不良现象。
AOI工作原理
AOI工作原理AOI（Automated Optical Inspection，自动光学检测）是一种常用于电子制造业的自动化检测技术，它通过光学系统和图像处理算法对电子产品进行快速、准确的检测，以确保产品的质量和一致性。
下面将详细介绍AOI的工作原理。
一、光学系统AOI设备的核心是光学系统，它由光源、镜头、传感器和图像处理系统组成。
1. 光源：AOI使用的光源通常是LED灯，它能提供均匀、稳定的光照条件，以确保图像的清晰度和准确性。
2. 镜头：镜头用于聚焦光源照射到被检测物体上的光线，使其成像在传感器上。
3. 传感器：传感器是光学系统中的关键部件，它能够将光线转换为电信号，并传输给图像处理系统进行处理和分析。
二、图像处理算法AOI的图像处理算法主要包括图像采集、图像预处理、特征提取和缺陷检测等步骤。
1. 图像采集：AOI通过传感器获取被检测物体的图像，通常使用高分辨率的CCD或CMOS传感器来提高图像的清晰度和细节。
2. 图像预处理：图像预处理是为了提高图像质量和减少噪声干扰。
预处理步骤包括图像平滑、增强、滤波和去噪等，以便更好地进行后续的特征提取和缺陷检测。
3. 特征提取：特征提取是AOI的关键步骤，它通过分析图像中的各种特征，如边缘、颜色、形状等，来判断被检测物体是否存在缺陷。
特征提取算法通常使用机器学习和图像处理技术，可以根据不同的产品和缺陷类型进行优化和调整。
4. 缺陷检测：缺陷检测是AOI的最终目标，它通过比对被检测物体的特征和事先设定的标准，来判断是否存在缺陷。
缺陷检测算法可以根据产品的不同特点和缺陷类型进行定制和优化，以提高检测的准确性和效率。
三、工作流程AOI的工作流程通常包括图像采集、图像处理、缺陷检测和结果输出等步骤。
1. 图像采集：AOI通过光学系统获取被检测物体的图像，通常是在生产线上进行自动化采集。
2. 图像处理：采集到的图像经过预处理，包括图像平滑、增强、滤波和去噪等，以提高图像质量和减少噪声干扰。
AOI工作原理
AOI工作原理AOI（Automated Optical Inspection）是一种自动光学检测技术，广泛应用于电子创造业中的印刷电路板（PCB）生产过程中。
它通过使用高分辨率的摄像头和图象处理算法，对PCB上的元件、焊点和电路连接进行快速、准确的检测。
以下是AOI工作原理的详细介绍。
1. 检测原理AOI系统通过光学镜头和摄像头将PCB上的图象捕捉下来，并将其传输到图象处理系统中进行分析。
图象处理系统使用先进的算法和模式识别技术，对图象进行分析和比对，以检测出可能存在的缺陷或者错误。
检测的对象可以包括元件的位置、极性、偏移、丢失、损坏、焊点的质量以及电路连接的准确性等。
2. 图象采集AOI系统使用高分辨率的摄像头和光学镜头来捕捉PCB上的图象。
摄像头通常会以固定的角度和距离对PCB进行扫描，以确保图象的清晰度和一致性。
光源的选择也很重要，常见的光源包括白光、红外线和紫外线等，不同的光源可以适合于不同的检测需求。
3. 图象处理捕捉到的图象会传输到图象处理系统中进行分析。
图象处理系统使用各种算法和模式识别技术，对图象进行处理和分析，以检测出可能存在的缺陷或者错误。
常见的图象处理技术包括边缘检测、形状匹配、模板匹配、颜色识别等。
通过比对图象与预设标准图象或者模板，系统可以判断是否存在缺陷或者错误。
4. 缺陷检测通过图象处理系统的分析，AOI系统可以检测出各种可能的缺陷或者错误。
例如，对于元件的位置和极性，系统可以检测出元件是否偏移、翻转或者丢失。
对于焊点的质量，系统可以检测出焊点是否完整、焊接是否充分、是否存在焊接缺陷等。
对于电路连接的准确性，系统可以检测出电路连接是否正确、是否存在短路或者断路等。
5. 结果分析AOI系统会将检测结果进行分析和统计，并生成相应的报告。
报告中通常包括缺陷的类型、位置、数量和严重程度等信息。
通过分析报告，创造商可以了解到生产过程中存在的问题，并及时采取措施进行纠正和改进。
AOI工作原理
AOI工作原理标题：AOI工作原理引言概述：AOI（Automated Optical Inspection）是一种自动光学检测技术，广泛应用于电子创造业中的质量控制过程中。
它通过高分辨率的摄像头和图象处理算法来检测电子元件的缺陷和错误，以确保产品质量和生产效率。
本文将详细介绍AOI的工作原理。
一、光源和摄像头1.1 光源：AOI系统通常使用LED光源，其光强度和颜色可以根据需要进行调节，以确保对被检测物体的光照均匀且充分。
1.2 摄像头：AOI系统配备高分辨率的摄像头，通常是CCD或者CMOS传感器，用于捕捉被检测物体的图象，并传输给图象处理系统进行分析。
二、图象处理算法2.1 图象采集：AOI系统通过摄像头捕捉被检测物体的图象，包括正面和背面，以获取全面的信息。
2.2 图象预处理：对采集到的图象进行预处理，包括去噪、增强对照度、边缘检测等操作，以提高后续分析的准确性。
2.3 缺陷检测：利用图象处理算法对预处理后的图象进行分析，检测出电子元件的缺陷，如短路、错位、缺失等。
三、比对和分类3.1 比对：AOI系统将检测到的缺陷与预设的标准进行比对，以确定是否符合产品质量标准。
3.2 分类：根据检测到的缺陷类型和程度，将产品进行分类，如合格品、待修复品、次品等。
3.3 报警：如果有不符合标准的缺陷被检测到，AOI系统将发出报警信号，通知操作员进行处理。
四、自动修复4.1 数据反馈：AOI系统可以将检测到的缺陷数据反馈给生产线上的其他设备，如自动焊接机器人或者贴片机，以实现自动修复。
4.2 修复策略：根据不同的缺陷类型和位置，自动修复设备会采取不同的修复策略，如重新焊接、更换元件等。
4.3 验证：修复完成后，AOI系统会再次对产品进行检测，以确保修复效果符合要求。
五、数据记录和分析5.1 数据记录：AOI系统会将每次检测的结果和修复过程的数据进行记录，以便后续分析和追溯。
5.2 统计分析：通过对大量数据的统计分析，可以发现生产线上的潜在问题和改进空间，提高生产效率和产品质量。
aoi相机工作原理
aoi相机工作原理
AOI (Automated Optical Inspection) 相机是一种广泛应用于电子制造领域的先进检测设备，它的工作原理可以概括为以下几个步骤：
1. 感光元件：AOI相机内部包含一个感光元件，通常为CCD (Charge Coupled Device) 传感器，用于将光信号转换成电信号。
2. 光源：AOI相机通过内置的照明设备，例如LED光源，提
供照明以照亮待检测的物体表面。
3. 移动装置：AOI相机通常具有扫描或移动机制，可以在待检测物体表面进行平面扫描。
4. 图像采集：当光源照亮待检测的物体表面时，感光元件会对物体表面反射回来的光进行图像采集，产生一张二维图像。
5. 图像处理：采集到的图像会经过图像处理算法，例如滤波、边缘检测、分割等，以提取出待检测物体的特征。
6. 特征比对：经过图像处理后，得到的特征将与事先设定的标准模板进行比对。
这些标准模板可以是良品的特征，也可以是缺陷的特征。
7. 缺陷检测：通过对比特征，AOI相机会检测出待检测物体是否存在缺陷，例如缺失元件、偏移元件、焊接问题、不良印刷等。
8. 结果输出：AOI相机将检测结果通过接口输出，可以连接到计算机或其他设备进行结果展示、记录或进一步处理。
总之，AOI相机通过感光元件对待检测物体进行图像采集，经过图像处理和特征比对，最终实现对物体缺陷的自动检测。
这种自动化的检测方法能提高生产效率、减少人力成本，并提供高精度、可靠的检测结果。
AOI工作原理
AOI工作原理AOI（Automated Optical Inspection，自动光学检测）是一种常用于电子创造业中的自动化检测技术。
它通过使用高分辨率的光学系统和图象处理算法，对印刷电路板（PCB）或者组装电子元件进行快速、准确的检测，以确保产品质量和一致性。
以下是AOI工作原理的详细介绍。
1. 光学系统AOI系统的核心是光学系统，它由光源、镜头和图象传感器组成。
光源通常是LED灯，用于照亮被检测的对象。
镜头用于聚焦光线，并将被检测对象的图象传输到图象传感器上。
2. 图象采集AOI系统通过图象传感器采集被检测对象的图象。
图象传感器可以是CCD （Charge-Coupled Device）或者CMOS（Complementary Metal-Oxide-Semiconductor）传感器。
它们能够将光信号转换为电信号，并将其传输到后续的图象处理单元。
3. 图象处理采集到的图象通过图象处理单元进行处理。
图象处理算法被应用于图象中的每一个像素，以检测和分析可能存在的缺陷或者错误。
这些算法可以根据特定的检测需求进行定制，例如检测焊接质量、元件位置、短路、开路、缺失等。
4. 缺陷检测图象处理单元将分析后的图象与预定义的标准进行比较，以确定是否存在缺陷。
预定义的标准可以是已知良品的图象或者CAD（Computer-Aided Design）数据。
如果图象与标准不匹配，系统将标记为缺陷，并将其记录下来以供后续处理。
5. 数据分析和报告AOI系统可以对检测到的缺陷进行数据分析和报告。
它可以统计不同类型的缺陷数量，生成缺陷分布图和趋势图，并提供详细的报告和统计数据。
这些数据可以匡助创造商识别生产过程中的问题，并采取相应的措施进行改进。
6. 自动分类和处理AOI系统还可以根据检测结果自动分类和处理被检测对象。
根据预定义的规则，系统可以将良品和不良品分别分类，并对不良品进行进一步处理，如剔除、修复或者重新创造。
aoi原理
aoi原理
AOI（And-Or-Invert）原理是一种逻辑门电路设计的方法。
它
由两部分组成，即“与”部分和“或”部分。
在AOI原理中，与门和非门使用共享输人，并且将其输出连
接到一个或门上。
与门接收多个输入信号，并且只有当所有输入都为高电平时，与门的输出才为高电平。
非门接收一个输入信号，并且其输出是输入信号的反相。
或门接收多个输入信号，并且只有当至少一个输入为高电平时，或门的输出才为高电平。
利用AOI原理，可以实现各种逻辑功能，例如与门、非门、
或门、与非门、异或门等。
与传统的逻辑门电路相比，AOI原理可以减少电路的延迟和功耗。
此外，AOI原理还可以通过串联和并联的方式，实现更复杂的逻辑功能。
总之，AOI原理是一种常用的逻辑门电路设计方法，通过将与门、非门和或门相结合，可以实现多种逻辑功能，并减少电路的延迟和功耗。
AOI工作原理
自动光学检测的光源分为两类：可见光检测(用LED光源)和X光检测。
(此处介绍可见光检测)AOI检测分为两部分：光学部分和图像处理部分。
通过光学部分获得需要检测的图像；通过图像处理部分来分析、处理和判断。
图像处理部分需要很强的软件支持，因为各种缺陷需要不同的计算方法用电脑进行计算和判断。
有的AOI软件有几十种计算方法，例如黑／白、求黑占白的比例、彩色、合成、求平均、求和、求差、求平面、求边角等等。
1.灯光变化的智能控制人认识物体是通过光线反射回来的量进行判断，反射量多为亮，反射量少为暗。
AOI与人判断原理相同。
AOI通过人工光源LED灯光代替自然光，光学透镜和CCD代替人眼，把从光源反射回来的量与已经编好程的标准进行比较、分析和判断。
对AOI来说，灯光是认识影象的关键因素，但光源受环境温度、AOI设备内部温度上升等因素影响，不能维持不变的光源，因此需要通过“自动跟踪”灯光“透过率”对灯光变化进行智能控制。
2.焊点检测原理(举例)AOI是X、Y平面(2D)检测，而焊点是立体的因此需要3D检测焊点高度(Z)。
3D检测的方法有：(1)激光——这种方法最有效、最经济，但是需要对每个焊点进行扫描，扫描花费时间比较长，无法实现在线检测。
(2)最流行的是采用顶部灯光和底部(水平)灯光两种灯光照射——用顶部灯光照射焊点和Chip元件时，元件部分灯光反射到camera，而焊点部分光线反射出去。
即用顶部灯光可以得到元件部分的影象。
与此相反，用底部(水平)灯光照射时，元件部分灯光反射出去，焊点部分光线反射到career。
即用底部灯光可以得到焊点部分的影象。
同一个元件，照射灯光的角度不同，camera认识的影象就不同。
如果垂直灯光和水平灯光得到的两种图像的函数关系是已知的就可以区分元件还是焊点。
因为焊点比较暗，焊盘比较亮，用黑／白光计算方法、求黑占白的比例来求暗的面积占整个焊点的百分比，可检测焊锡量过多或过少。
百分比越大越好。
aoi检测原理
aoi检测原理
AOI（自动光学检测）是一种利用光学设备进行电子元件、印
刷电路板（PCB）和其他光学组装的自动检测技术。
其主要原理是通过摄像仪和光源对待检测物体表面进行扫描，然后通过计算机算法对采集到的图像进行分析和处理，从而实现快速、高精度的检测。
AOI检测主要包括以下步骤：
1. 目标定位：通过电脑辅助设计（CAD）数据或已知的特征，确定待检测物体的位置和方向。
这可以通过在AOI系统中预
先加载CAD数据或使用计算机视觉算法（如边缘检测、阈值
处理等）来实现。
2. 光学扫描：使用高分辨率的摄像仪和恰当的光源对待检测物体进行扫描。
光源的选择根据被检测物体的表面特性和缺陷类型而定。
扫描可以是单向的，也可以是多方向的，以确保对整个物体表面的覆盖。
3. 图像采集：摄像仪将扫描到的图像传输到计算机中进行采集和存储。
为了提高检测效果，图像采集的速度和分辨率需要根据被检测物体的特性进行优化。
4. 图像分析与缺陷检测：采集到的图像通过计算机视觉算法进行分析。
这些算法可以包括边缘检测、图像过滤、颜色分析、形状匹配等。
通过设定合适的阈值和规则，算法可以检测出图像中的缺陷，如焊点缺失、焊盘变形、元件位置偏移等。
5. 缺陷分类和报警：检测到的缺陷根据其类型和严重程度进行分类，并根据预设的标准判定是否报警。
报警通常以声音、光信号或计算机界面的形式呈现，以便操作人员能够及时采取措施修复缺陷，并确保产品质量。
总之，AOI检测利用光学设备和计算机视觉算法实现对待检测物体进行快速、精确的缺陷检测，广泛应用于电子制造、PCB 生产、半导体等行业中。
AOI工作原理
AOI工作原理AOI（Automated Optical Inspection）是一种自动光学检测技术，广泛应用于电子制造行业。
它通过使用高分辨率的摄像头和图像处理算法，对电子产品的表面进行快速而准确的检测，以检测产品是否存在缺陷或错误。
AOI工作原理主要包括以下几个步骤：1. 图像采集：AOI设备利用高分辨率的摄像头对待检测的电子产品进行图像采集。
通常，该设备会采用多个摄像头，以确保能够从不同角度获取产品表面的图像。
2. 图像处理：采集到的图像会经过图像处理算法进行处理。
首先，算法会对图像进行预处理，包括去噪、增强对比度等操作，以提高图像的质量。
然后，算法会对图像中的特征进行提取和分析，例如边缘检测、色彩分析等。
3. 缺陷检测：在图像处理的基础上，AOI设备会利用事先设定好的规则和算法，对产品表面进行缺陷检测。
这些规则和算法可以根据具体的产品要求进行定制，以确保能够准确地检测出各种类型的缺陷，如焊接问题、元件缺失、偏移等。
4. 缺陷分类和判定：一旦检测到缺陷，AOI设备会将其分类，并根据事先设定的判定标准，确定缺陷的严重程度。
通常，缺陷会被分为不同的等级，以便后续处理和修复。
5. 数据分析和报告生成：AOI设备会将检测到的缺陷数据进行分析和统计，并生成相应的报告。
这些报告可以用于生产过程的改进和质量控制，以确保产品的质量和可靠性。
AOI工作原理的关键在于图像处理算法的设计和优化。
这些算法需要考虑到不同产品的特点和缺陷类型，以及各种干扰因素（如光线、阴影等），以提高检测的准确性和效率。
总之，AOI工作原理是通过采集、处理和分析产品表面的图像，以检测产品是否存在缺陷或错误。
它在电子制造行业中起着至关重要的作用，可以提高生产效率和产品质量，减少人工检测的工作量和错误率。
AOI工作原理
AOI工作原理AOI（Automated Optical Inspection，自动光学检测）是一种利用光学技术对印刷电路板（PCB）进行自动检测的技术。
它通过使用高分辨率的摄像头和图像处理算法，能够快速、准确地检测PCB上的缺陷和错误。
AOI工作原理主要分为以下几个步骤：1. 图像采集：AOI系统使用高分辨率的摄像头对PCB进行图像采集。
摄像头通常配备了适当的光源，以确保获取清晰的图像。
图像采集时需要考虑光照和角度等因素，以获得最佳的成像效果。
2. 图像处理：采集到的图像会经过一系列的图像处理算法，包括去噪、增强对比度、图像分割等。
这些算法有助于提取PCB上的关键特征，并减少干扰因素的影响。
3. 缺陷检测：在图像处理之后，AOI系统会对PCB上的各个元件进行缺陷检测。
这些缺陷包括焊接问题（如短路、虚焊、错位等）、元件缺失、元件偏移、印刷错误等。
系统会根据预先设定的规则和标准，对图像中的每个元件进行比对和分析，以确定是否存在缺陷。
4. 缺陷分类：一旦检测到缺陷，AOI系统会对其进行分类。
常见的分类包括严重程度、类型（如焊接问题、元件缺失等）和位置等。
这些信息有助于后续的修复和改进工作。
5. 报告生成：AOI系统会根据检测结果生成详细的报告。
报告中包括了检测到的缺陷、缺陷的位置、缺陷的类型和严重程度等信息。
这些报告可以帮助生产人员快速定位和解决问题，提高生产效率。
AOI工作原理的关键在于图像采集和图像处理。
优秀的AOI系统需要具备高分辨率的摄像头、先进的图像处理算法和可靠的检测规则。
同时，系统还应具备良好的用户界面，方便操作人员进行设置和分析。
AOI技术的应用已经广泛应用于电子制造业。
它可以大大提高PCB的生产效率和质量，减少人为错误和缺陷的发生。
通过自动化的检测和分析，AOI系统可以快速发现问题并及时进行修复，从而降低了生产成本和产品召回的风险。
总结起来，AOI工作原理是利用光学技术对PCB进行自动检测，通过图像采集、图像处理、缺陷检测、缺陷分类和报告生成等步骤，实现对PCB上缺陷和错误的快速、准确检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动光学检测的光源分为两类：可见光检测(用LED光源)和X光检测。
(此处介绍可见光检测)AOI检测分为两部分：光学部分和图像处理部分。
通过光学部分获得需要检测的图像；通过图像处理部分来分析、处理和判断。
图像处理部分需要很强的软件支持，因为各种缺陷需要不同的计算方法用电脑进行计算和判断。
有的AOI软件有几十种计算方法，例如黑／白、求黑占白的比例、彩色、合成、求平均、求和、求差、求平面、求边角等等。
1.灯光变化的智能控制人认识物体是通过光线反射回来的量进行判断，反射量多为亮，反射量少为暗。
AOI与人判断原理相同。
AOI通过人工光源LED灯光代替自然光，光学透镜和CCD代替人眼，把从光源反射回来的量与已经编好程的标准进行比较、分析和判断。
对AOI来说，灯光是认识影象的关键因素，但光源受环境温度、AOI设备内部温度上升等因素影响，不能维持不变的光源，因此需要通过“自动跟踪”灯光“透过率”对灯光变化进行智能控制。
2.焊点检测原理(举例)AOI是X、Y平面(2D)检测，而焊点是立体的因此需要3D检测焊点高度(Z)。
3D检测的方法有：(1)激光——这种方法最有效、最经济，但是需要对每个焊点进行扫描，扫描花费时间比较长，无法实现在线检测。
(2)最流行的是采用顶部灯光和底部(水平)灯光两种灯光照射——用顶部灯光照射焊点和Chip元件时，元件部分灯光反射到camera，而焊点部分光线反射出去。
即用顶部灯光可以得到元件部分的影象。
与此相反，用底部(水平)灯光照射时，元件部分灯光反射出去，焊点部分光线反射到career。
即用底部灯光可以得到焊点部分的影象。
同一个元件，照射灯光的角度不同，camera认识的影象就不同。
如果垂直灯光和水平灯光得到的两种图像的函数关系是已知的就可以区分元件还是焊点。
因为焊点比较暗，焊盘比较亮，用黑／白光计算方法、求黑占白的比例来求暗的面积占整个焊点的百分比，可检测焊锡量过多或过少。
百分比越大越好。
3.编程通过CAD转换很容易将PCB、元件的坐标、种类等信息输入软件。
编程时要对PCB上每一种元件的各种缺陷进行编程。
要画出缺陷的检测窗口；输入缺陷的名称、灯光的类型、计算方法；设置合格通过)的范围；然后根据软件计算结果再调整检测窗口的大小，调整各项设置参数，使其达到对缺陷不能漏判，而且误判率最低时为止。
(1)在线编程：输入元件位置和元件的种类等信息。
在线编程需要停止检验。
(2)离线编程：用棚匡框住，输入元件的种类、信息的门槛值、上限、下限等信息。
(3)可利用元件库，也可自定义。
(4)对已编好的程序可进行编辑和修改由于元件批次不同，元件外观与示教好(元件库)的元件外观不同发生错误时，可作简单更改；(5)文字识别(OCR)系统可检查元件的标称值和器件的型号。
(6)对PCB上每种元件的各种缺陷编辑完毕以后，保存在硬盘。
作为该产品的检测程序。
三.检测方法1.首先调出需要检测产品的检测程序。
2.将需要检测的印制板放在AOI中进行扫描。
3.AOI自动将扫描并计算，将计算结果与检测程序比较，并把计算结果显示出来。
4.连续检测时，机器自动与标准检测程序进行比较，并把不合格的部分记录下来，(做标记或打印出来)。
5.将有缺陷的板送返修站返修。
四.AOI的应用AOI可放置在印刷后、焊前、焊后不同位置。
1.AOI放置在印刷后——可对焊膏的印刷质量作工序检测。
可检测焊膏量过多、过少，焊膏图形的位置有无偏移、焊膏图形之间有无粘连。
2.AOl放置在贴装机后、焊接前——可对贴片质量作工序检测。
可检测元件贴错、元件移位、元件贴反(如电阻翻面)、元件侧立、元件丢失、极性错误、以及贴片压力过大造成焊膏图形之间粘连等。
3.AOl放置在再流焊炉后——可作焊接质量检测。
可检测元件贴错、元件移位、元件贴反(如电阻翻面)、元件丢失、极性错误、焊点润湿度、焊锡量过多、焊锡量过少、漏焊、虚焊、桥接、焊球(引脚之间的焊球)、元件翘起(竖碑)等焊接缺陷。
五、AOL有待改进的问题1.只能作对外观检测，不能完全代替在线测（ICT）。
2.如无法对BGA、CSP、FlipChip等不可见的焊点进行检测。
3.对PLCC也要采用侧面的CCD才能较准确的检测。
4.有些分辨率较低的AOI不能作OCR字符识别检测。
六.X光检测BGA、CSP、FlipChip的焊点在器件的底部，用肉眼和AOl都不能检测，因此，X光检测就成了BGA、CSP器件的主要检测设备。
目前x光检测设备大致有三种档次：1.传输X射线测试系统——适用于单面贴装BGA的板以及SOJ、PLCC的检测。
缺点是对垂直重叠的焊点不能区分。
2.断面x射线、或三维X射线测试系统——克服了传输x射线测试系统的缺点，该系统可以做分层断面检测，相当于工业CT。
3.目前又推出X光ICT结合的检测设备——用ICT可以补偿x光检测的不足。
适用于高密度、双面贴装BGA的板随着SMT技术的普及，SMT元器件的密集化及细小化，自动光学检测设备（AOI）正被广大电子制造厂商用来监测和保证产品质量。
相对于人工目视检查来说，AOI具有更高的可重复性和更快的检测速度。
八十年代曾有研究表明，当两个人检查相同的板四次时，他们的相互认同率少于28%，认同自己的只有大约44%左右。
而尽管如此，在2005年前，绝大部分电子制造厂商依然依赖于人工目视检查。
因为早期引进的进口AOI设备，给电子制造业界的朋友的感觉是：使用繁琐、复杂，价格昂贵；或者说因为AOI设备编程调试繁复，令工程师不能充分发挥AOI设备的性能，导致AOI未能达到预期的检测效果，从而觉得AOI设备只是一种“昂贵的摆设品”。
本文将从AOI的工作原理、如何评估AOI系统和如何根据具体情况配置AOI系统等几个方面作探讨。
一、认识AOI及其工作原理1、定义：自动光学检测仪（AOI-Automated Optical Inspection）是应用于表面贴装（SMT-Surface Mounted Technology）生产流水线上的一种自动光学检查装置，可有效的检测印刷质量、贴装质量以及焊点质量。
通过使用AOI作为减少缺陷的工具,在装配工艺过程的早期查找和消除错误,以实现良好的过程控制。
早期发现缺陷将避免将不良品送到后工序的装配阶段,AOI将减少修理成本将避免报废不可修理的电路板.2、主要特点：1）高速检测系统，不受PCB贴装密度影响；2）快速便捷的编程系统，图形化界面，所见即所得，运用贴装数据自动进行检测程序编制；3）针对不同的检测项目，结合光学成像处理技术，分别有不同的检测方法（检测算法）；4）在被检测元件的贴装位置有偏移的情况下，检测窗口会自动化定位，达到高精度检测；5）显示实际错误图像，方便进行工人进行最终的目视核对；6）统计NG数据分析导致不良原因，实时反馈工艺信息。
二、AOI工作原理：AOI经过十几年的发展，技术水平仍处于高速发展阶段，如何实现最佳的检测效果，一直是各AOI厂商不断攻关的技术话题。
目前国内市场上可见的AOI品牌众多，每种AOI各有所长；每个品牌的AOI优势主要体现都取决于其不同的创新核心软件算法，通常采用的软件算法有:模板比较、边缘检查、灰度模型、特征提取、固态建模、矢量分析、图形配对和傅里叶氏分析等，但尽管算法各异，AOI的运作原理基本相同。
如图所示：从上图看到，塔状的照明系统给被检测的元器件予以360度全方位照明，然后利用高清晰的CCD 摄像机高速采集被检测元器件的图像并传输到电脑，专用的AOI软件根据已经编制的检测程序进行比较、分析；判断被检测元器件是否符合预订的工艺要求。
简单来说AOI检测元器件的过程就是模拟工人目视检查SMT元器件，是将人工目视检测自动化、智能化、程序化。
图像获取就是用CCD摄像机把物体表面的光信号转换成为电信号送入图像采集卡。
图像采集卡将图像数字化送入计算机，这个过程很直观，容易理解。
那把图像送入计算机之后，AOI是如何检测元件的质量呢？下面以ALeader AOI举例说明：ALeader AOI是“东莞神州视觉科技有限公司”在2002年开始研发的，2004年便制造出中国第一台可以媲美国外的AOI设备，在国内AOI发展中起到了不可替代的作用，他们完全摒弃一些传统AOI的计算模式，采用自主创新的统计建模技术、光学原理以及图像比对原理：1、光学原理：采用环形塔状的三色LED光源照明，由不同的角度射出红（R）、绿（G）、蓝（B）以及三色光组合得到的白色（W）光分别投射到PCB上，对被测元器件予以360度全方位照明。
通过光的反射、斜面反射、漫反射分别得到元件本体、焊点、焊盘的不同颜色信息。
如下图所示：焊盘的表面光滑，红色光在其表面产生镜面反射，而大部分蓝色光则反射出，因此焊盘得到的颜色为红色或者黄白色。
蓝色与黄色光都在其表面产生漫反射，根据调色原理，蓝色与黄色调和得到白色光，相当于原件本体接受了白色光照，因此原件本体显示为本身的颜色焊点（锡膏）通常形成一个斜面，这样，大部分黄色的光通过斜面反射出去，而蓝色的光则通过反射进入镜头，所以得到的焊点颜色为蓝色2、图像比对原理：它是通过CCD摄像机抓取，再经过图像处理（即根据像素分布、亮度和颜色等信息转化成为我们所需要的数字信号）。
将这些数字信号通过某种数学计算方法得到一个标准的误差阀值，然后将每个被测试的图像得到的阀值与系统中已修正好的标准阀值进行比较，如果比较结果小于标准阀值则该图像通过检测，否则判别为不合格。
3、统计建模技术：上面提到的一个待测图像需要与系统中的标准图像进行比较，那么标准图像就是通过“统计建模”所得到的。
通常，ALeader AOI经过学习一系列合格图像的模板，让计算机自动记忆所有OK图像的大致特征，得到图像的外形变化以及未来可能发生的变化方式特征，生成一副多元化的合格图像模型。
如下图所示：收集了所有OK样本的变化规律三、如何评估和配置AOI系统：我们知道，目前的AOI分为离线式AOI（Off line）和在线式AOI（In line）两种。
笔者在与客户沟通时，经常会与工程师们谈起选择用在线AOI还是离线AOI的话题；其实，具体用在线AOI还是离线AOI 的必须要根据自身的实际情况去权衡；如果是小批量、多Model，转线频繁的厂家采用离线式AOI是最佳选择，因为检测速度可以满足1.5条高速贴片线的需要，且易搬动，可以灵活对应对任何工序的检查需要；在线式往往固定于某一工序检查，一般应用于长期固定的品种检测上面，这样免去了程序调试的时间、提高了设备的使用率和稳定性。
另外，把AOI运用在哪个工序进行检测的话题也始终在讨论。
AOI在SMT中的应用主要有三个典型的位置，分别是：锡膏印刷或点胶后、贴片后以及回流炉后。
应用在不同的工序，所检测的项目和重点也不一样，如何运用AOI来提高品质、降低不良，应该根据自身的工艺水平和难点进行配置，如下图所示：印刷机后：通常来说，有缺陷的焊接均来源于有缺陷的锡膏印刷。
