挂接地线的原则及注意事项

体。接地体的截面积不小于１９０ｍｍ（如Ｄ１６圆钢）。接地体在地面下深度不小于０．６ｎｌ。对于土壤电阻率较高地区，如岩石、瓦砾、沙土地区等，应采取增加接地体根
数、长度、截面积或埋地深度等措施改善接地电阻。（１１）由单电源供电的照明用户，在户内电气设备停电检修时，如果进户线隔离开关或熔断器已断开，并将配电箱门锁住，可不挂接地线。（１２）电缆及电容器接地前应逐相充分放电，星形
工安全的重要性进行分析。１ “ 看 ”．即施工前的现场勘察
保障电力施工交全的 “ 三要素’ ’
（３１３２００）浙江省德清县供电局郭建武
勘察不到位，容易出现施工人员力量不足，起吊车辆无
ＥＩ目田室全生主持：师帅２０１３．０１ＮＯＮＧＣＵＮＤＩＡＮＧＯＮＧ。 — — ’ ’‘ ’ 。 ’ 。
此相反。
（７）禁止工作人员擅自变更工作票
篷垂颡骝錾蓟畦注意事Ｉ页

装设接地线的一般规定

电力生产中装设接地线的一般规定

1 线路验明却无电压后，应立即装设接地线并三相短路。各工作班工作地段两端和有可能送电到停电线路的分支线（包括用户)都要验电、挂接地线。挂拆接地线应在监护下进行.

配合停电的线路可以只在工作地点附近装设一处接地线.

2 禁止工作人员擅自变更工作票中指定的接地线位置。如需变更,应由工作负责人征得工作票签发人同意.

3 同杆架设的多层电力线路挂接地线时,应先挂低压、后挂高压、先挂下层、后挂上层、先挂近侧、后挂远侧。拆除时次序相反。

4 成套接地线应用有透明护套的多股软铜线组成，其截面不得小于25mm²,同时应满足装设地点短路电流的要求。

禁止使用其他导线作接地线或短路线。

接地线应使用专用的线夹固定在导线上,严禁用缠绕的方法进行接地或短路。

5 装设接地线应先接接地端，后接导线端，接地线应接触良好,连接可靠.拆接地线的顺序与此相反。装、拆接地线均应使用绝缘棒或专用的绝缘绳。人体不得触碰接地线或未经接地的导线。

6 利用铁塔接地或与杆塔接地装置电气上直接相连的横担接地时，允许每相分别接地,但杆塔接地电阻和接地通道应良好.杆塔与接地线联结部分应清除油漆，接触良好。

7 对于无接地引下线的杆塔，可采用临时接地体。接地体的截面积不得小于190`mm^2`(如Ø16圆钢）。接地体在地面下深度不得小于0。6m。对于土壤电阻率较高地区，如岩石、瓦砾、沙土等,应采取增加接地体根数、长度、面积或埋地深度等措施改善接地电阻。

8 在同杆塔架设多回线路杆塔的停电线路上装设接地线,应采取措施防止接地线摆动。

高压电挂接地线的基本流程

高压电挂接地线的基本流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!

In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!

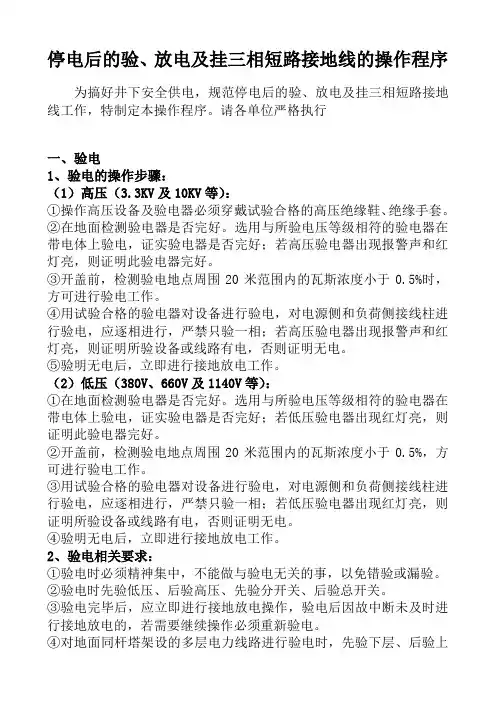

停电后的验、放电及挂三相短路接地线的操作程序

为搞好井下安全供电，规范停电后的验、放电及挂三相短路接地线工作，特制定本操作程序。请各单位严格执行

一、验电

1、验电的操作步骤：

（1）高压（3.3KV及10KV等）：

①操作高压设备及验电器必须穿戴试验合格的高压绝缘鞋、绝缘手套。

②在地面检测验电器是否完好。选用与所验电压等级相符的验电器在带电体上验电，证实验电器是否完好；若高压验电器出现报警声和红灯亮，则证明此验电器完好。

③开盖前，检测验电地点周围20米范围内的瓦斯浓度小于0.5%时，方可进行验电工作。

④用试验合格的验电器对设备进行验电，对电源侧和负荷侧接线柱进行验电，应逐相进行，严禁只验一相；若高压验电器出现报警声和红灯亮，则证明所验设备或线路有电，否则证明无电。

⑤验明无电后，立即进行接地放电工作。

（2）低压（380V、660V及1140V等）：

①在地面检测验电器是否完好。选用与所验电压等级相符的验电器在带电体上验电，证实验电器是否完好；若低压验电器出现红灯亮，则证明此验电器完好。

②开盖前，检测验电地点周围20米范围内的瓦斯浓度小于0.5%，方可进行验电工作。

③用试验合格的验电器对设备进行验电，对电源侧和负荷侧接线柱进行验电，应逐相进行，严禁只验一相；若低压验电器出现红灯亮，则证明所验设备或线路有电，否则证明无电。

④验明无电后，立即进行接地放电工作。

2、验电相关要求：

①验电时必须精神集中，不能做与验电无关的事，以免错验或漏验。

②验电时先验低压、后验高压、先验分开关、后验总开关。

③验电完毕后，应立即进行接地放电操作，验电后因故中断未及时进行接地放电的，若需要继续操作必须重新验电。

接地线和接地刀闸的使用和管理

(总2页)

--本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小--

便携式接地线和接地刀闸的管理

在对电气设备进行检修时，为了保证检修人员的安全，都要在可能送电至被检修设备的各个方向挂上接地线或合上接地刀闸。带接地线或接地刀闸送电、带电挂接地线或合接地刀闸、不按规定挂接地线、接地线（刀闸）选择不当是电力系统中最严重的恶性责任事故，严重威胁人身和设备安全。因此，加强接地线和接地刀闸的管理显得尤为重要。

在《电业安全工作规程》中对如何正确使用接地线作了很详细的规定，然而在具体执行时仍存在这样或那样的问题。现将挂拆接线或拉合接地刀闸时的有关注意事项简述如下：

1．正确选择接地线（或刀闸）的截面。《电业安全工作规程》第８０条规定：“接地线应用多股软铜

m m”。根据这条规定，在选择接地线时需按接地点线，其截面应符合短路电流的要求，但不得小于２５2

最大运行方式下三相短路电流来校验接地线的热稳定，校验时间一般取本级主保护的后备保护的动作时间。若装设接地刀闸则应按主开关的额定动、热稳定电流和时间校验它的动、热稳定。由此可见，所有接m m，甚至随便用一根导线代替接地线，这些都是违反规程的。

地线均选２５2

对于超高压电网，如果按接地点最大运行方式下三相短路电流来选择接地线的截面，所需接地线面积太大，重量太重，给实际使用带来不方便，故在220KV及以上电压等级，一般建议采用接地刀闸。在线路清扫等工作中，在接地刀闸的有效接地范围内，为防止感应电而再挂的接地线，其截面不必强调按短路电m m即可。

装设接地线安全操作规程

1.线路经验电确无电压后，立即装设接地线并三相短路（直流线路两极接地线分别直接接地）。

各工作班工作地段各端和有可能送电到停电线路工作地段的分支线（包括用户）都要验电、装设工作接地线。直流接地极线路，作业点两端装设接地线。配合停电的线路可以只在工作地点附近装设一处工作接地线。装、拆接地线在监护下进行。

工作接地线全部列入工作票，工作负责人确认所有工作接地线均已挂设完成方可宣布开工。

2.禁止工作人员擅自变更工作票中指定的接地线位置。如需变更，由工作负责人征得工作票签发人同意，并在工作票上注明变更情况。

3.同杆塔架设的多层电力线路挂接地线时，先挂低压、后挂高压，先挂下层、后挂上层，先挂近侧、后挂远侧。拆除时顺序相反。

4.成套接地线由有透明护套的多股软铜线组成，其截面不准小于25mm2，同时满足装设地点短路电流的要求。禁止使用其他导线作接地线或短路线。接地线使用专用的线夹固定在导体上，禁止用缠绕的方法进行接地或短路。

5.装设接地线时，先接接地端，后接导线端，接地线接触良好、连接可靠。拆接地线的顺序与此相反。装、拆接地线均使用绝缘棒或专用的绝缘绳。人体不准碰触未接地的导线。

6.利用铁塔接地或与杆塔接地装置电气上直接相连的横担接地时，

允许每相分别接地，但杆塔接地电阻和接地通道良好。杆塔与接地线连接部分清除油漆，接触良好。

7.对于无接地引下线的杆塔，可采用临时接地体。接地体的截面积不准小于190mm2（如ф16圆钢）。接地体在地面下深度不准小于0.6m。对于土壤电阻率较高地区，如岩石、瓦砾、沙土等，采取增加接地体根数、长度、截面积或埋地深度等措施改善接地电阻。

装设接地线安全操作规程

一、一般规定

第1条必须持工种合格证上岗操作，无证不准上岗工作。

第2条上岗工作必须穿戴劳动保护用品。

第3条遵守各种规章制度和劳动纪律。

第4条遵守《国家电网公司电力安全操作规程》（线路部分）中的相关规定。

二、操作前的准备

第5条准备装设接地线所需工器具并做好各种安全措施。

第6条准备安全帽等劳动保护用品并穿戴整齐。

三、操作

第7条线路经验电确无电压后，立即装设接地线并三相短路（直流线路两极接地线分别直接接地）。

（1）各工作班工作地段各端和有可能送电到停电线路工作地段的分支线（包括用户）都要验电、装设工作接地线。直流接地极线路，作业点两端装设接地线。配合停电的线路可以只在工作地点附近装设一处工作接地线。装、拆接地线在监护下进行。

（2）工作接地线全部列入工作票，工作负责人确认所

有工作接地线均已挂设完成方可宣布开工。

第8条禁止工作人员擅自变更工作票中指定的接地线位置。如需变更，由工作负责人征得工作票签发人同意，并在工作票上注明变更情况。

第9条同杆塔架设的多层电力线路挂接地线时，先挂低压、后挂高压，先挂下层、后挂上层，先挂近侧、后挂远侧。拆除时顺序相反。

第10条成套接地线由有透明护套的多股软铜线组成，其截面不准小于25mm2，同时满足装设地点短路电流的要求。

（1）禁止使用其他导线作接地线或短路线。

（2）接地线使用专用的线夹固定在导体上，禁止用缠绕的方法进行接地或短路。

第11条装设接地线时，先接接地端，后接导线端，接地线接触良好、连接可靠。拆接地线的顺序与此相反。装、拆接地线均使用绝缘棒或专用的绝缘绳。人体不准碰触未接地的导线。

停电验电挂接地线操作规程

1. 简介

本操作规程主要是针对电力设备进行停电验电和挂接地线操作，保

证安全可靠，遵循电力行业的安全生产政策和操作规范。

2. 操作前准备

在进行操作之前，必须了解以下内容：

•停电工具和设备：应事先准备充足，并进行检查和测试，确保正常工作。

•绝缘防护措施：应保证挂接操作的环境绝缘完好，如地面、人身、手持器具等，确保安全。

•现场执行人员：应具有相关的经验、技能和操作权限，熟悉设备特点、工艺流程和操作规范。

3. 停电验电操作流程

3.1 断电操作

•现场人员应按照工艺流程，正确断开电源开关，确保电场安全性。

•断电时间应满足安全要求和维护人员的操作需要。

3.2 实测操作

•在确认电场安全后，现场人员可使用相应的工具进行电气参数的测量，如电压、电流等。

•实测数据应记录到操作记录表，并按照相关的要求归档。3.3 绝缘电阻测试

•在实测操作完成后，现场人员可以使用特定的测试设备，进行机械故障和漏电等方面的测试并记录。

•测试完成后，绝缘电阻测试的结果应记录到操作记录表，并按照相关的要求归档。

4. 挂接地线操作流程

4.1 安装地线

•现场人员应根据挂接地线的要求，准确选择合适的地线种类和规格。

•在挂接地线之前，必须对地线进行特定的处理，如绝缘、清洁、定位等操作。

•安装地线的固定方式应符合相关的标准和要求，制定防护措施，确保挂接地线的稳定性。

4.2 微调地线

•安装完地线后，现场人员应检查所安装的线缆的接头，确保线缆和接头的正常工作。

•在检查完毕后，可进行微调，提高地线的安全性和可靠性。

5. 操作后处理

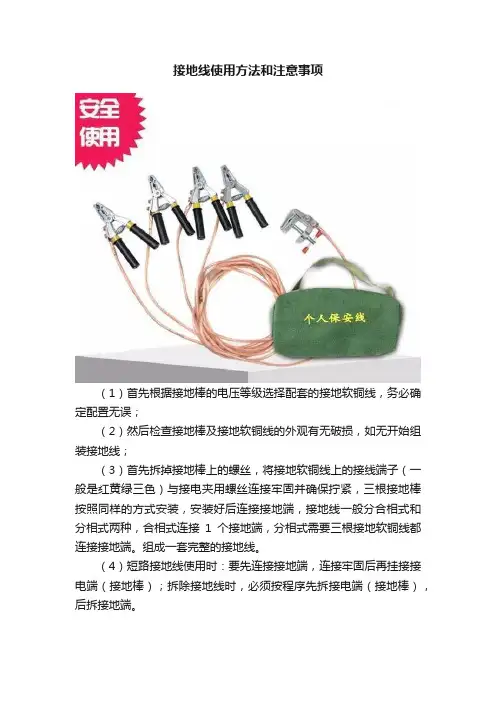

短路接地线的使用方法和注意事项

一、短路接地线的使用方法

1、分相式：“短路接地线”每套三组，每组由导线端线卡、短路线和接地端线卡连接成一体。使用时分组进行操作。按规程规定先验电，确认已停电后，首先将接地端线卡，紧固在接地极上，然后按停电线路电压等级，选定操作棒，将导线端线卡挂在导线上。工作完毕，应先拆除导线端线卡，后拆除接地端线卡。

2、组合式：“短路接地线”由于电压等级不同，线卡组合形式及数量、导线长短也不相同，一般由三只导线端线卡，短路线、接地线及一只接地端线卡组成一份“接地线”。使用时按规程规定先验电，确认已停电后，将接地端线卡紧固在接地极上，然后按不同电压等级使用相应的操作棒将导线端线卡分别挂在导线上。（操作棒有固定式和折叠式）拆除时应先拆除导线端线卡，后拆除地线端线卡。

3、经受短路电流后，接地线应做报废处理。

二、短路接地线的使用注意事项

1、工作之前必须检查接地线。软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。

2、挂接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯性违章行为，在悬挂时接地线体不能和身体接触。

3、在工作地点两段两端悬挂接地线，以免用户倒送电、感应电的可能。

4、在打接地桩时，要拨能借地体能快速疏通事故大电流，保证接地质量。

5、要爱护接地线。接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后，不得从空中丢下或随地乱摔，要用绳索传递，注意接地线的清洁工作。

6、新工作人员必须经过对接地线使用的培训、学习，考核合格后，方能单独从事接地线操作或使用工作。

接地线的安全使用规定

有关接地线的安全使用规定，接地线的选择与使用留意事项，接

地线应使用多股软裸铜线，其截面应符合短路电流的要求，制止使用不合规定的导线替代，装设接地线前必需验证设备确无电压，先接接地端，后接导体端。

接地线的安全使用规定

1、接地线应使用多股软裸铜线，其截面应符合短路电流的要求，但不得小于 25mm2，接地线必需编号后使用。

2、在使用前应进展认真检查，损坏的局部必需适时修理、更换。

3、制止使用不合规定的导线替代。接地线必需使用线夹固定，严禁用缠绕的方法进展。

4、装设接地线前必需验证设备确无电压，先接接地端，后接导体端，必需接触良好；拆地线时次序相反，先拆导体端，后拆接地端。

5、装、拆接地线必需使用绝缘棒和绝缘手套。

附1，接地线的使用规定

接地线就是直接连接地球的线，也可以称为安全回路线，担忧全

时它就把高压直接转嫁给地球，算是一根生命线。【接地线的安全使用规定】

家用电器设备由于绝缘性能不好或使用环境潮湿，会导致其外壳

带有确定静电，严峻时会发生触电事故。为了避开显现的事故可在电器的金属外壳上面连接一根电线，将电线的另一端接入大地，一旦电器发生漏电时接地线会把静电带入到大地释放掉。另外对于电器维护和修理人员在使用电烙铁焊接电路时，有时会由于电烙铁带电而击穿损坏电器中的集成电路，这一点比较紧要。使用电脑的伙伴有时也会疏忽主机壳接地，其实给电脑主机壳接根地线，在确定程度上可以防止死机现象的显现。

在电力系统中接地线:是为了在已停电的设备和线路上意外地显现电压时保证工作人员的紧要工具。按部颁规定，接地线必需是25mm2 以上裸铜软线制成。电阻要求:

如何挂接接地线挂接接地线的要求和作用电工基础

如何挂接接地线?挂接接地线的要求和作用

- 电工基础

将停电设备三相短路后接地，称为挂接地线，简称接地线，其主要作用是防止突然来电时有关人员患病触电损害。停电设备挂接地线后，一是可以将用电设备或线路上的剩余电荷放入大地，二是万一发生误送电而造成停电设备三相同时来电时，接地线可造成三相短路，巨大的短路电流将使电源开关快速断开而切断电源。

几种错误的挂接地线方法：

(1)分相单独接地。假如接受分相单独接地，一旦发生误送电现象，尽管由于三相对地短路而使开关跳开，但由于短路电流在接地线上可产生很高的残压，这一残压直接加在停电设备或线路上，对工作人员构成巨大威逼。

(2)挂设单相接地线。假如仅在某一相上挂设接地线，发生误送电操作时，所产生的单相短路电流将流过接地电阻而在其上产生一个电压降，这一电压降直接加在停电设备上，同样会给工作人员带来危急。更何况对于小接地电流系统来讲，发生单相接地故障时一般不能保证爱护装置动作，此时的危急性将会更大。

(3)挂设两相短路接地线。假如仅使三相线路的其中两相短接后接地，发生误送电操作时，产生两相短路，此时尽管短路电流可使爱护装置动作而切断电源，但由于接地回路中将有电流流过，同样会产生较高的残压，对工作人员同样会构成威逼。

正如前面分析的那样，正确的挂接地线的做法是接受三相短路后

接地。从理论上讲，实行三相短路接地，如电源侧发生三相同时合闸送电，则会发生对称性三相短路，短路处为零电位，这无疑是平安的。但是否这种做法就不存在问题了呢？答案是否定的。假如突然来电为单相电源时，将使整个工作地点都带有和该单相电源数值相同的电位，尽管消灭这种状况的可能性不大，但一旦消灭，危急性还是比较大的。因此，挂接地线并不能在全部状况下都保证平安，这就提示我们在工作中既要正确挂接地线，又不能过分依靠接地线，必需在挂接地线的同时，抓好平安规程的落实工作，严格按规程操作，防止误送电。只有这样，才能有效地防止触电事故的发生。

正确接地线方法

1、它是由绝缘操作杆、接线夹、接线端子、接地软铜线几大部分组成。

2、原理：它就是指在已停电的系统与某个电位基准面之间建立低阻的导电通路。

3、它的安装：在使用接地线前要正确安装，将导线一端接到走行轨接线夹上，一端接到接触轨接线夹上，螺丝要牢固，以确保线不脱落，可正常工作使用。挂线时应先接接地端验电证实无电后，立即接导体端并保证接触良好，连接可靠。

4、拆线的顺序要与此相反。装、拆接地线均应使用绝缘棒和戴绝缘手套。人体不得碰触线或未接地的导线，以防止感应触电。

5、装设的短路时，它和带电设备的距离，考虑接地线摆动的影响，其安全距离应不小于安全工作规程所规定的数值。

6、严禁不用线夹而用缠绕方法进行线短路。

7、实际工作中，它使用的注意事项：

(1)工作之前必须检查整套线，软铜线是否有断股，绞线松股，护套是否有破损，夹具螺丝连接处有无断裂或松动，线钩的螺旋是否正常，不符合要求应及时更换或修好后再使用。

(2)挂线前线路必须经验明确无电压后，方可挂，验电时必须使用合格的、与电压等级相符的验电器进行验电。未验电挂线是基层中

较普遍的习惯性违章行为，而验电的目的是确认现场是否已停电，能消除停错电、未停电的人为失误，防止带电挂。

(3)不得将线随意放置，挂在运行线路中的拉线或金属管上。其接地电阻不稳定，往往太大，不符合技术要求，还有可能使金属管带电，给他人造成危害。

(4)按不同电压等级选用对应规格的线。这也是容易发生习惯性违章之处，地线的线径要与电气设备的电压等级相匹配。

(5)不准把接地棒线夹接在表面油漆过的金属架或金属板上。这是在电气设备检修场，所挂接地线时常见的违章现象。虽然金属与接地系统相连，但油漆表面是绝缘体，油漆厚度的耐压达10 kVmm，可使接地回路不通，失去保护作用。

接地线使用注意事项

挂接地线是在停电后所采用的安全预防措施，是保护作业人员安全的一道屏障，可防止突然来电对人体的伤害，因此，要正确使用接地线，规范挂、拆接地线的行为，自觉培养严谨的安全工作作风，避免由于接地线原因引起的电气事故。

一、实际工作中，接地线的使用应注意以下事项：

(1) 工作之前必须检查接地线。软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。

(2) 挂接地线前必须先验电，未验电挂接地线是严重的违章行为。验电的目的是确认现场是否已停电，能消除停错电、未停电的人为失误，防止带电挂接地线。

(3) 在工作段两端，或有可能来电的支线(含感应电、可能倒送电的自备电)上挂接地线。

(4) 不得将接地线挂在线路的拉线或金属管上。其接地电阻不稳定，往往太大，不符合技术要求，还有可能使金属管带电，给他人造成危害。

(5) 要爱护接地线。接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后，不得从空中丢下或随地乱摔，要用绳索传递，注意接地线的清洁工作，预防泥 1

沙、杂物进入接地装置的孔隙之中，从而影响正常使用的零件。

(6) 新工作人员必须经过对接地线使用的、学习，合格后，方能单独从事接地线操作或使用工作。

(7) 按不同电压等级选用对应规格的接地线，地线的线径要与电气设备的电压等级相匹配。

(8) 不准把接地线夹接在表面油漆过的金属构架或金属板上。虽然金属与接地系统相连，但油漆表面是绝缘体，油漆厚度的耐压达10 kV/mm，可使接地回路不通，失去保护作用。

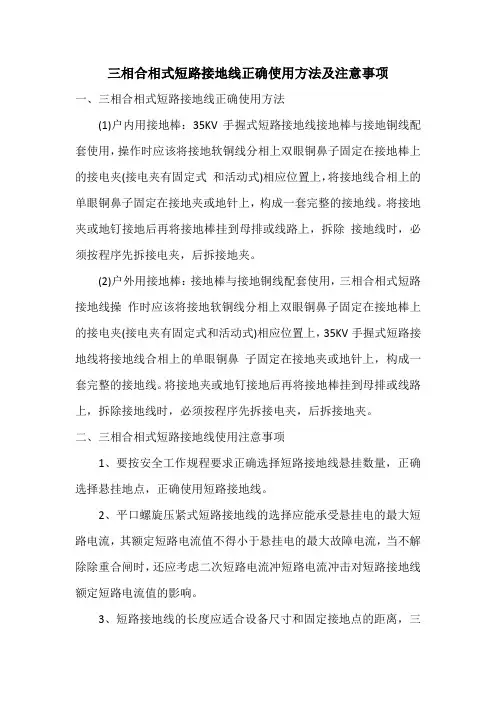

三相合相式短路接地线正确使用方法及注意事项

一、三相合相式短路接地线正确使用方法

(1)户内用接地棒：35KV手握式短路接地线接地棒与接地铜线配套使用，操作时应该将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹(接电夹有固定式和活动式)相应位置上，将接地线合相上的单眼铜鼻子固定在接地夹或地针上，构成一套完整的接地线。将接地夹或地钉接地后再将接地棒挂到母排或线路上，拆除接地线时，必须按程序先拆接电夹，后拆接地夹。

(2)户外用接地棒：接地棒与接地铜线配套使用，三相合相式短路接地线操作时应该将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹(接电夹有固定式和活动式)相应位置上，35KV手握式短路接地线将接地线合相上的单眼铜鼻子固定在接地夹或地针上，构成一套完整的接地线。将接地夹或地钉接地后再将接地棒挂到母排或线路上，拆除接地线时，必须按程序先拆接电夹，后拆接地夹。

二、三相合相式短路接地线使用注意事项

1、要按安全工作规程要求正确选择短路接地线悬挂数量，正确选择悬挂地点，正确使用短路接地线。

2、平口螺旋压紧式短路接地线的选择应能承受悬挂电的最大短路电流，其额定短路电流值不得小于悬挂电的最大故障电流，当不解除除重合闸时，还应考虑二次短路电流冲短路电流冲击对短路接地线额定短路电流值的影响。

3、短路接地线的长度应适合设备尺寸和固定接地点的距离，三

相合相式短路接地线其额定短路电流平方和额定时间求积值不小于故障电流平方和故障时间的乘积值。如接地线的长度小于连接点距离的1.2倍，可导致比型式试验时更严重的应力过长则使短路时工作现过高和接地线强烈摆动。

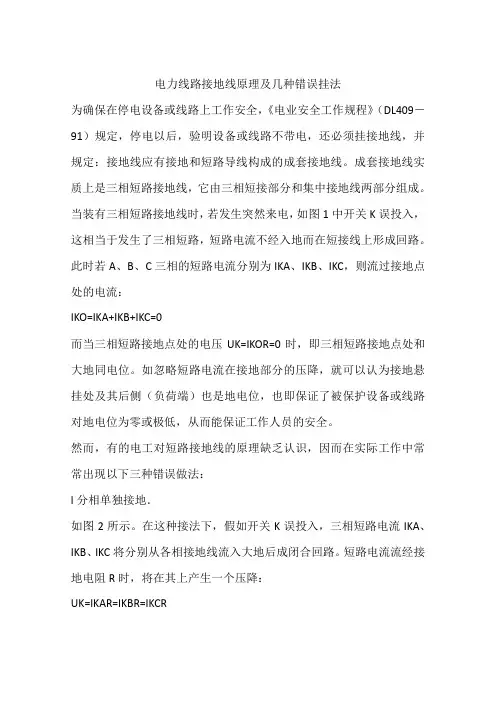

电力线路接地线原理及几种错误挂法

为确保在停电设备或线路上工作安全，《电业安全工作规程》（DL409－91）规定，停电以后，验明设备或线路不带电，还必须挂接地线，并规定：“接地线应有接地和短路导线构成的成套接地线”。成套接地线实质上是三相短路接地线，它由三相短接部分和集中接地线两部分组成。

当装有三相短路接地线时，若发生突然来电，如图1中开关K误投入，这相当于发生了三相短路，短路电流不经入地而在短接线上形成回路。此时若A、B、C

三相的短路电流分别为IKA、IKB、IKC，则流过接地点处的电流：

IKO=IKA+IKB+IKC=0

而当三相短路接地点处的电压UK=IKOR=0时，即三相短路接地点处和大地同电位。如忽略短路电流在接地部分的压降，就可以认为接地悬挂处及其后侧（负荷端）也是地电位，也即保证了被保护设备或线路对地电位为零或极低，从而能保证工作人员的安全。

然而，有的电工对短路接地线的原理缺乏认识，因而在实际工作中常常出现以下三种错误做法：

l分相单独接地．

如图2所示。在这种接法下，假如开关K误投入，三相短路电流IKA、IKB、IKC 将分别从各相接地线流入大地后成闭合回路。短路电流流经接地电阻R时，将在其上产生一个压降：

UK=IKAR=IKBR=IKCR

因IKA、IKB、IKC相当大，而R也有一定数据值，故UK可能相当大，而UK又正是加在停电工作设备或线路上的电压，所以是很危险的。

2只在工作的一相划二相上装接地线

只在工作的一相上装接地线如图3所示。

由于只挂了单相接地线，当开关K误投入时，相当于单相短路接地。在大电流接地系统，将有单相短路接地电流从接地电阻R上流过；在小电流接地系统，则有电容电流从接地电阻R上流过。它们都会在接地电阻R上产生压降，其数值也相当大，而这个压降也正是加在停电设备或线路上的电压，因而也是危险的。

2024年输电线路停电检修时接地线挂接安全要求（3篇）

2024年输电线路停电检修时接地线挂接安全要求接地线在输电线路停电检修期间的挂接安全要求是非常重要的，这是为了确保人员和设备的安全。下面是2024年输电线路停电检修时接地线挂接的安全要求的详细解释。

1. 挂接位置安全

在输电线路停电检修期间，接地线的挂接位置必须严格按照规定进行，不能随意挂接。挂接位置必须在具有良好导电性能的设备上，确保接地线能够有效传导电流和电荷。同时，挂接位置不能太高或太低，以免接地线与其他设备发生碰撞或造成人员触电。

2. 接地线选择

接地线必须符合规定的规格和要求，确保其导电性能良好且能够承受所需的电流负载。接地线必须是绝缘良好且结构牢固的，以免发生电弧、漏电或断线等安全事故。

3. 挂接方式

接地线必须正确连接到设备上，以确保电流能够有效传导。挂接方式必须牢固可靠，并经过认真检查和测试，确保接地线连接良好，不会出现松动或脱落。此外，挂接点需经过清洁处理，以保证良好的接触性能。

4. 接地线长度

接地线的长度必须符合规定的要求，不能太长或太短。过长的接地线会增加电阻，影响接地效果；而过短的接地线则可能无法正常连接到设备上。接地线的长度应根据具体情况进行合理安排，以确保接地效果最佳。

5. 接地线测试

在挂接接地线之前，必须进行测试以确保接地系统的安全可靠。测试包括接地电阻测试、绝缘测试和电气连通性测试等。通过测试可以判断接地系统是否满足要求，并及时发现问题，采取相应的措施进行修复。

6. 安全防护措施

在进行接地线的挂接过程中，必须采取一系列的安全防护措施。工作人员在操作过程中必须佩戴个人防护用品，如绝缘手套、绝缘靴、安全帽等，以防止触电和其他意外伤害的发生。此外，工作现场必须设置明显的安全警示标志，提醒他人注意，避免靠近工作区域，确保工作的安全进行。
