单片机实验一
湖南工业大学单片机实验报告 1认识实验剖析
实验一、认识实验实验一（一）：存储器读写一、实验目的1、掌握寄存器、存储器读写等汇编指令；2、掌握编程软件编辑、编译、调试等基本操作；3、学习简单程序的基本调试方法。
二、实验设备PC机、Keil 软件、Proteus软件。
三、实验内容将70H-7FH16个字节单元的数据复制到片外存储器2000H开始的地址单元中，程序清单如下：ORG 0000HSJMP STARTORG 0030HSTART：MOV 70H,#00HMOV 71H,#01HMOV 72H,#02HMOV 73H,#03HMOV 74H,#04HMOV 75H,#05HMOV 76H,#06HMOV 77H,#07HMOV 78H,#08HMOV 79H,#09HMOV 7AH,#0AHMOV 7BH,#0BHMOV 7CH,#0CHMOV 7DH,#0DHMOV 7EH,#0EHMOV 7FH,#0FHMOV R1,#10HMOV R0,#70HMOV DPTR,#2000HLOOP：MOV A,@R0MOVX @DPTR,AINC R0INC DPTRDJNZ R1,LOOPEND四、上机操作及调试步骤1、启动PC机，打开Keil4软件，如图（1）图（1）2、建立Keil工程文件，如图（2）图（2）3、建立一个exe1工程文件（工程文件名任意取），不需要扩展名。
选择工程存放路径，点击“保存”按钮。
如图（3）图（3）4、选择芯片，51单片机在Atmel下，找到A T89C51，选中点击OK；图（4）5、因为使用汇编语言，下面弹出窗口选否；图（5）6、建立工程如图图（6）7、为工程添加文件，也就是汇编代码，点击新建按钮（或File->new），弹出Text1文本文件。
新建.ASM文件如图图（7）8、另存为到工程文件，点击保存，保存.asm文件图（8）9、保存后如图图（9）10、添加源文件exe1.asm，右键单击Source Group1，选中其中的“Add file to Group”Source Group1”，出现一个对话框，要求寻找源文件，单击exe1.asm文件，然后在点击Add按钮，此时对话框不会消失，在点击close就Ok 了，如图图（10）图（11）11、没有匹配的源文件，不要急，将C Source file（*.c）换成All files(*.*)，源文件就出来了图（12）12、最终如图13、接下来就是写汇编代码了14、写好汇编代码，点击下面三个按钮进行编译……，没有错误（0 Error）就编译通过15、生成hex文件，下载到单片机中，使得单片机工作…………设置如下：单击如下按钮,在弹出的对话框中选中output列表项，按图设置，并单击OK保存就行了。
单片机实验报告一 单片机软件实验
南昌大学实验报告学生姓名：学号：专业班级：实验类型：⃞验证⃞综合⃞设计⃞创新实验日期：2019.4.9 实验成绩：实验一单片机软件实验（一）实验目的1.掌握51单片机keil软件集成开发环境，能够使用汇编语言编写应用程序。
2.掌握使用集成开发环境Keil进行单片机程序开发的方法3.掌握使用集成开发环境Keil进行单片机程序跟踪调试的方法。
（二）设计要求熟悉51单片机的keil软件集成开发环境，使用汇编语言编写“1+2+3+…+100”的程序。
（三）实验原理KeilC51软件使用：在KeilC51集成开发环境下，建立一个工程并编辑源程序，熟悉Keil C51集成开发环境下各种菜单、命令的使用。
（四）实验设备PC机，Keil C51集成开发环境。
（五）实验结果对汇编程序进行编译、链接、调试，在Keil C51软件中运行仿真结果如下图所示，由于“1+2+……100”运行结果超过8位二进制所能表示的范围，计算结果将存放于两个8位工作寄存器单元R2、R3中。
其中，低八位存放于R2中，高八位存放于R3中，R4中存放计算数。
下图中的寄存器窗口中可以显示计算结果为0x13ba。
调出存储器窗口Memory：选择菜单命令View →Memory Window →Memory 1:可见计算结果存放于当前工作寄存器R2（02H）与R3（03H）中，为0x13BA。
（六）结果讨论与心得体会第一次使用Keil C51软件，初步了解了软件：Keil uVision4的使用方法，初步了解了Keil软件中程序的编辑，新工程的建立运行，初步对单片机实验进行了解，加强了实验动手操作能力。
第一次尝试单步调试，能观察到内存中每一个单元的变化，感到单片机系统复杂中的严谨，收获颇丰。
（七）附录：实验源代码实验源代码如下：ORG 0000HLJMP MAINORG 0050H MAIN:MOV R2,#00HMOV R3,#00HMOV R4,#64HMOV A,#00HCLR C LOOP:MOV A,R2ADD A,R4MOV R2,AMOV A,#00HADDC A,R3MOV R3,ADJNZ R4,LOOPSJMP $END。
单片机实验一-加法器实验报告

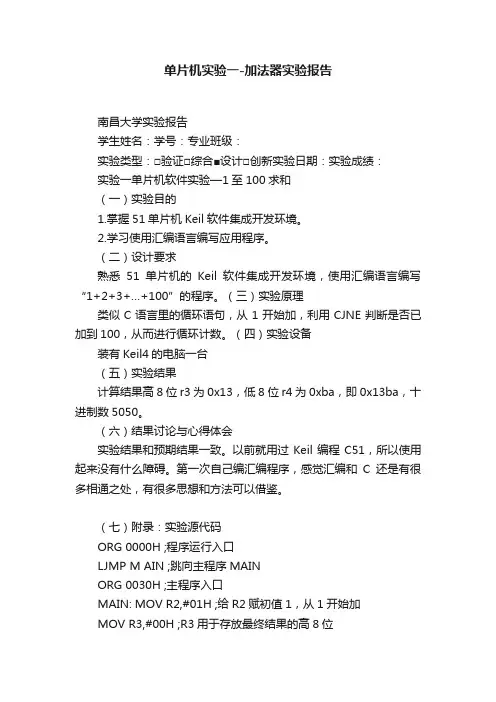

单片机实验一-加法器实验报告南昌大学实验报告学生姓名：学号：专业班级：实验类型：□验证□综合■设计□创新实验日期：实验成绩：实验一单片机软件实验—1至100求和（一）实验目的1.掌握51单片机Keil软件集成开发环境。
2.学习使用汇编语言编写应用程序。
（二）设计要求熟悉51单片机的Keil软件集成开发环境，使用汇编语言编写“1+2+3+…+100”的程序。
（三）实验原理类似C语言里的循环语句，从1开始加，利用CJNE判断是否已加到100，从而进行循环计数。
（四）实验设备装有Keil4的电脑一台（五）实验结果计算结果高8位r3为0x13，低8位r4为0xba，即0x13ba，十进制数5050。
（六）结果讨论与心得体会实验结果和预期结果一致。
以前就用过Keil编程C51，所以使用起来没有什么障碍。
第一次自己编汇编程序，感觉汇编和C还是有很多相通之处，有很多思想和方法可以借鉴。
（七）附录：实验源代码ORG 0000H ;程序运行入口LJMP M AIN ;跳向主程序MAINORG 0030H ;主程序入口MAIN: MOV R2,#01H ;给R2赋初值1，从1开始加MOV R3,#00H ;R3用于存放最终结果的高8位MOV R4,#00H ;R4用于存放最终结果的低8位START: CLR C;Cy位清零CJNE R2,#65H,LOOP ;判断R2是否等于101，如果不相等，就跳到LOOPSJMP RESULT ;R2等于101时，表示已经完成1加到100的运算，跳转到RESULT LOOP: MOV A,R2 ;将R2的值移入累加器ADD A,R4 ;将R4的值加到累加器里MOV R4,A ;将累加器的值移入R4，作为相加后结果的低8位MOV A,R3 ;将R3的值移入累加器ADDC A,#00H ;累加器加0，并且带进位相加，这样做就把低8位进位加上去了MOV R3,A ;将累加器的值移入R3，作为相加后结果的高8位INC R2 ;R2的值加1，递增，作为下一个加数SJMP START ;跳转到START，继续相加RESULT: SJMP RESULT ;显示结果END ;结束。
[整理]单片机6个必做实验
![[整理]单片机6个必做实验](https://img.taocdn.com/s3/m/1361a0cf7e192279168884868762caaedd33bac0.png)
第一部分软件实验实验一二进制到BCD码转换一、实验目的1、掌握简单的数值转换算法2、基本了解数值的各种表达方法二、实验说明单片机中的数值有各种表达方式，这是单片机的基础。
掌握各种数制之间的转换是一种基本功。
我们将给定的一个二进制数，转换成二十进制（BCD）码。
将累加器A的值拆为三个BCD码，并存入RESULT开始的三个单元，例程A赋值#123。
三、实验内容及步骤1、启动计算机，打开伟福仿真软件，进入仿真环境。
首先进行仿真器的设置，选择使用伟福软件模拟器。
2、打开TH2.ASM源程序进行编译，编译无误后，全速运行程序，打开数据窗口(DATA)，点击暂停按钮，观察地址30H、31H、32H的数据变化，30H更新为01，31H更新为02，32H更新为03。
用键盘输入改变地址30H、31H、32H的值，点击复位按钮后，可再次运行程序，观察其实验效果。
修改源程序中给累加器A的赋值，重复实验，观察实验效果。
3、打开CPU窗口，选择单步或跟踪执行方式运行程序，观察CPU窗口各寄存器的变化，可以看到程序执行的过程，加深对实验的了解。
四、流程图及源程序1.源程序RESULT EQU 30HORG 0000HLJMP STARTBINTOBCD：MOV B，#100DIV ABMOV RESULT，A ；除以100得百位数MOV A，BMOV B，#10DIV ABMOV RESULT+1，A ；余数除以10得十位数MOV RESULT+2，B ；余数为个位数RETSTART：MOV SP，#40HMOV A，#123CALL BINTOBCDLJMP $END2.流程图实验四程序跳转表一、实验目的1、了解程序的多分支结构2、掌握多分支结构程序的编程方法二、实验说明多分支结构是程序中常见的结构，在多分支结构的程序中，能够按调用号执行相应的功能，完成指定操作。
若给出调用号来调用子程序，一般用查表方法，查到子程序的地址，转到相应子程序。
井冈山大学 单片机实验(3个)
实验一外部中断实验（急救车与交通灯）一、实验目的1、学习外部中断技术的基本使用方法。
2、学习中断处理程序的编程方法。
二、实验要求有急救车到达时，两向交通信号灯为红，以便让急救车通过路口的时间为5秒，急救车通过后交通信号灯恢复中断状态。
本实验以按键为中断申请，表示有急救车通过。
三、实验器材单片机开发板、万利仿真机、稳压电源、计算机三、实验原理1、工作原理：本实验中断处理程序的应用，最主要的地方是如何保护进入中断前的状态，使得中断程序执行完毕后能回到交通灯中断前的状态。
要保护的地方，除了累加器ACC、标志寄存器PSW外，还要注意。
一是主程序中的延时程序和中断处理程序中的延时程序不能混用，本实验中，主程序延时用的寄存器和中断延时用的寄存器应不相同。
2、工作框图四、实验电路与连线五、实验源代码;FOR EAT598CS273 EQU 0F200HORG 0000HLJMP STARTORG 0003H ;INT 0 中断入口地址LJMP INT0ORG 0040HSTART:MOV SP,#60HSETB EX0 ;INT 0 中断有效SETB IT0SETB EALCALL STATUS0 ;初始状态(都是红灯) CIRCLE: LCALL STATUS1 ;南北绿灯,东西红灯LCALL STATUS2 ;南北绿灯闪转黄灯,东西红灯LCALL STATUS3 ;南北红灯,东西绿灯LCALL STATUS4 ;南北红灯,东西绿灯闪转黄灯LJMP CIRCLEINT0:PUSH PSW ;保护现场PUSH 2PUSH ACCMOV DPTR,#CS273MOV A,#0FH ;南北,东西都亮红灯MOVX @DPTR,AMOV R2,#50 ;延时8秒LCALL DELAYPOP ACC ;恢复现场MOVX @DPTR,APOP 2POP PSWRETISTATUS0: ;南北红灯,东西红灯MOV DPTR,#CS273MOV A,#0FHMOVX @DPTR,AMOV R2,#10 ;延时2秒LCALL DELAYRETSTATUS1: ;南北绿灯,东西红灯MOV DPTR,#CS273MOV A,#96H ;南北绿灯,东西红灯MOVX @DPTR,AMOV R2,#50 ;延时5秒LCALL DELAYRETSTATUS2: ;南北绿灯闪转黄灯,东西红灯MOV DPTR,#CS273MOV R3,#03H ;绿灯闪3次FLASH: MOV A,#9FHMOVX @DPTR,AMOV R2,#03HLCALL DELAYMOV A,#96HMOVX @DPTR,AMOV R2,#03HLCALL DELAYDJNZ R3,FLASHMOV A,#06H ;南北黄灯,东西红灯MOVX @DPTR,AMOV R2,#10 ;延时1秒LCALL DELAYRETSTATUS3: ;南北红灯,东西绿灯MOV DPTR,#CS273MOV A,#69HMOVX @DPTR,AMOV R2,#50 ;延时5秒LCALL DELAYRETSTATUS4: ;南北红灯,东西绿灯闪转黄灯MOV DPTR,#CS273MOV R3,#03H ;绿灯闪3次FLASH1: MOV A,#6FHMOVX @DPTR,AMOV R2,#03HLCALL DELAYMOV A,#69HMOVX @DPTR,AMOV R2,#03HLCALL DELAYDJNZ R3,FLASH1MOV A,#09H ;南北红灯,东西黄灯MOVX @DPTR,AMOV R2,#10 ;延时1秒LCALL DELAYNOPRETDELAY: ;延时子程序PUSH 2PUSH 1PUSH 0DELAY1: MOV 1,#00HDELAY2: MOV 0,#0B2HDJNZ 0,$DJNZ 1,DELAY2 ;延时100 mSDJNZ 2,DELAY1POP 0POP 1POP 2RETEND实验二单片机内部定时器应用一、实验目的1、理解单片机内部定时器的工作原理及使用方法2、了解单片机定时中断程序的编写和调试方法3、掌握定时器的基本使用方法二、实验要求由8031内部定时器1，按连接方式1工作，即作为16位定时器的使用每0.05秒钟T1溢出中断一次。
单片机实验1数据排序
电子信息学院实验报告书课程名：《单片机原理及应用实验》题目：实验一数据排序实验软件实验实验类别：【设计】班级：学号：姓名：评语：（1）电路连接调试：□正确□基本正确□不正确（2）实验程序编写：□正确□基本正确□不正确（3）数据测量分析：□准确□基本准确□不准确成绩：□A □B □C □D ，指导教师：批阅时间：年月日1、实验内容或题目题目：数据排序实验实验内容：用冒泡法将内存RAM中几个单字节无符号的正整数，按从小到大的次序重新排列。
2、实验目的与要求实验目的：（1）熟悉51指令系统，掌握程序设计方法；（2）掌握汇编语言设计和调试方法实验要求：将RAM 50H～5AH 中放入不等的数据，编写并调试一个排序子程序，按从小到大的次序重新排列。
3、实验仪器（1）DJ-598K三合一单片机微机试验仪1块（2）PC微机1台4、实验程序框图（供参考）6、实验程序（实验程序清单作为附件放在最后）7、实验步骤将RAM 50H～5AH 中放入不等的数据，运行实验程序后检查50H～5AH中的内容是否按从小到大的次序排列。
8、实验数据RAM 50H～5A中依次放置如下数据：55，66，AA，44，77，22，88，00，33，55，99；程序运行后RAM 50H～5A中的数据依次为：9、思考题本题中，如何修改程序把50H～5AH中内容从大到小排列？答：ORG 0000HMOV DPTR,#2000HMOVX A,@DPTRMOV B,ASWAP AANL A,#0FHINC DPTRMOVX @DPTR,ANC DPTRMOV A,BANL A,#0FHMOVX @DPTR,ASJMP $END<附件> 实验程序清单ORG 0000HLJMP QUEORG 09B0HQUE: MOV R3,#50HQUE1: MOV A,R3MOV R0,AMOV R7,#0AHCLR 00HMOV A,@R0QL2: INC R0MOV R2,ACLR CMOV 22H,@R0CJNE A,22H,QL3 SETB CQL3: MOV A,R2JC QL1SETB 00HXCH A,@R0INC R0QL1: MOV A,@R0DJN2 R7,QL2JB 00H,QUE1 LOOP: SJMP LOOPEND。
单片机实验一实验报告
题目实验1 P1口实验一一、实验目的：1．学习P1口的使用方法。
2．学习延时子程序的编写和使用。
二、实验设备：CPU挂箱、8031CPU模块三、实验内容：1．P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
2．P1口做输入口，接八个按纽开关，以实验箱上74LS273做输出口，编写程序读取开关状态，在发光二极管上显示出来。
四、实验步骤：1、打开CPU挂箱，正确安装8031CPU模块，指导显示屏上显示“199502”字样2、执行程序1(T1_1.ASM)时：P1.0～P1.7口接发光二极管L1～L8。
执行程序2(T1_1.ASM)时：P1.0～P1.7口接平推开关K1～K8；74LS273的O0～O7接发光二极管L1～L8；74LS273的片选端CS273接CS0。
3、打开软件，选择相应的COM口和波特率，电脑与CPU挂箱正确连接上后，软件窗口的下端会显示已连接上，相应的CPU挂箱显示屏上会显示“C ”字样。
4、在软件上选择新建，新建文件类型为ASM51，新建好后，编写程序。
5、程序编写好后，选择保存，然后进行编译，调试，运行程序。
6、观察CPU挂箱上硬件的运行是否与设计的一样，否则进行相应的修改和调试。
五、注意事项1、P1口为准双向口，P1口的每一位都能独立地定义为输入位或输出位。
作为输入位时，必须向锁存器相应位写入“1”，该位才能作为输入。
8031中所有口锁存器在复位时均置为“1”，如果后来在口锁存器写过“0”，在需要时应写入一个“1”，使它成为一个输入。
2、延时程序的实现，采用指令循环来实现，本实验系统晶振为 6.144MHZ，则一个机器周期为12÷6.144us即1÷0.512us。
现要写一个延时0.1s的程序，可大致写出如下： MOV R7，#X （1）X为外循环的次数，放在R7DEL1：MOV R6，#200 （2）200为内循环的次数，放在R6DEL2：DJNZ R6，DEL2 （3）执行内循环DJNZ R7，DEL1 （4）判断R7是否为0，是否结束循环上面MOV、DJNZ指令均需两个机器周期，所以每执行一条指令需要1÷0.256us，现求出X 值：1÷0.256+X（1÷0.256+200×1÷0.256+1÷0.256）=0.1×10⁶指令（1）指令（2）指令（3）指令（4）所需时间所需时间所需时间所需时间所以X=(0.1×10⁶-1÷0.256)/（1÷0.256+200×1÷0.256+1÷0.256）=127D=7FH 经计算得X=127。
单片机实验报告
单片机原理与应用实验报告学校：合肥工业大学班级：计算机科学与技术学号：姓名：第一章MC51 单片机原理及应用软件实验实验1：系统认识实验1．实验目的（1）了解ZY15MCU12BC2单片机实验开发装置的接线与安排。
掌握实验箱内拨位开关KF,KC的使用方法。
（2）通过实例程序的编辑、编译、链接及调试，熟悉Keil C51软件的使用方法和基本操作。
（3）教育学生爱抚实验装置，养成良好的实验习惯。
2．试验设备（1）ZY15MCU12BC2单片机实验开发装置一台。
（2）PC系列微机及相关软件。
3．试验内容（1）使用串行通讯电缆将实验开发装置与PC机相连。
（2）开启PC机及实验开发装置，启动Keil C51软件进入uVision2集成开发环境。
（3）确认拨位开关KF的开关为A端，确认89C51处于仿真状态。
（4）在uVision2开发平台上建立并编辑示例程序：计算N个数求和程序。
其中N个数分别放在片内RAM区50H到55H单元中，N=6，求和的结果放在片内RAM区03H(高位)和04H（低位）单元中。
题目：1）32H+41H+01H+56H+11H+03H=?2）895H+02H+02H+44H+48H+12H=?（5）编译连接源程序。
（6）在Keil uVision2主菜单窗口进入DEBUG调试环境，打开存储器窗口输入数据至片内RAM区50H到55H单元中，全速运行程序，并检查程序的运行结果，即观察在存储器窗口片内RAM区03H（高位）、04H(低位)单元中的数据是否正确。
(7)实验结束，撤出接线，将一切整理复原。
4.实验源程序ORG 0000HLJMP MAINORG 1000HMAIN: MOV R2,#06HMOV R3,#03HMOV R4,#04HMOV R0,#50HL1: MOV A,R4ADD A,@R0MOV R4,AINC R0CLR AADDC A,R3MOV R3,ADJNZ R2,L1END5. 实验结果截图6. 实验总结这次试验，熟悉了单片机开发的基本流程，对于实验的两道题目1）32H+41H+01H+56H+11H+03H=?2）895H+02H+02H+44H+48H+12H=?实验结果如上图所示50H~54H存放数据，第一道题计算出来是0x00DEH，第二道题目计算出来是0x0137H，实验结果和预期相符，成功的完成了实验。
单片机实验——精选推荐
实验一认识实验一．实验目的1．了解仿真器的硬件结构与接线。
2．了解MCS-51单片机复位功能及复位后的内部状态。
3．通过示例程序的键入与执行，学习仿真器的使用与操作方法。
二．实验内容1．对照实验指导书，查对实验机具体接线。
2．按照开发系统的使用方法，分别查看复位后PC、SP、DPTR等特殊功能寄存器及片内、片外RAM的内容。
3．熟悉开发器的使用，将下面程序键入实验机。
ORG 2000H2000 74AA MOV A，#0AAH2002 75F0BB MOV B，#0BBH2005 E5F0 MOV A，B2007 78CC MOV R0，#0CCH2009 E8 MOV A，R0200A 80FE SJMP $4．程序键入后，检查各存储单元所储机器码是否正确如有误，重新键入，达到修正的目的。
5．单步执行示例程序，逐步检查执行结果，核查与分析结果是否相符，直到执行完最后一条指令。
6．练习连续执行示例程序，检查执行结果，核查与分析结果是否相符。
7．自己在示例程序中插入一条指令，执行并查看结果，然后删除，熟悉插入/删除操作。
8．将示例程序移到另外一个存储区，执行并查看结果，熟悉程序块移动操作。
三．实验预习要求1．认真阅读指导书的相关内容，熟悉开发系统的各种操作。
2．实验前应写出规定操作任务的具体操作方法步骤。
四．思考题1．MCS-51单片机怎样实现内部复位，画出一种复位电路。
2．PC、SP、P0、P1、P2、P3复位状态是什么？各有何意义？3．示例程序中最后一条指令SJMP $的作用是什么？如果取掉这一条指令，程序的执行将发生什么变化？4．实验机监控系统怎样实现程序“单步执行”功能？五．实验报告要求1．按实验顺序，写出实验操作的方法步骤。
2．写出实验中所遇到的问题与解决过程。
写出思考题的答案。
实验二建立数据区、数据块传送一．实验目的1．进一步熟悉实验机操作，练习程序调试方法。
2．理解并掌握建立数据区与数据块传送程序。
51单片机实验报告
51单片机实验报告一、引言51单片机是一种广泛应用于嵌入式系统开发的微控制器芯片。
本实验旨在通过对51单片机的实验研究，加深对该芯片的理解和应用。
二、实验一：LED灯闪烁控制本实验通过编写程序，控制51单片机上的LED灯以特定的频率闪烁。
为了实现这个目标，我们首先需要了解51单片机的引脚布局，确定LED灯的连接方式。
然后，通过编写相应的汇编程序，控制引脚的电平变化，从而实现LED灯的闪烁。
三、实验二：数码管显示数码管是一种常见的输出设备，通过控制引脚的输出来显示特定的数字。
本实验中，我们通过编写程序，实现通过51单片机控制数码管的显示。
通过对数码管的驱动原理和编程的学习，我们可以灵活地控制数码管的显示内容和频率。
四、实验三：蜂鸣器发声蜂鸣器是一种常见的声音输出设备，通过控制引脚的输出来产生特定的声音。
本实验中，我们通过编写程序，实现通过51单片机控制蜂鸣器的发声。
通过学习蜂鸣器的驱动原理和编程，我们可以根据需要产生不同频率和节奏的声音。
五、实验四：温湿度检测温湿度检测是一种常见的环境监测需求。
本实验中，我们通过引入温湿度传感器，实现通过51单片机获取环境的温度和湿度信息。
通过编写程序和读取传感器的数据，我们可以实时监测环境的温湿度，并进行相应的控制和反馈。
六、实验五：红外遥控红外遥控是一种常见的无线通信方式，通过发送和接收红外信号来实现远程控制。
本实验中，我们通过引入红外发射和接收模块，实现通过51单片机进行红外遥控。
通过编写相应的程序，设置红外遥控的编码和解码方式，我们可以实现对外部设备的遥控操作。
七、实验六：定时器应用定时器是51单片机中的重要模块，它可以实现定时和计数等功能。
本实验中，我们通过学习定时器的工作原理和编程，实现通过51单片机进行定时和计数的应用。
通过编写相应的程序和设置定时器的参数，我们可以实现不同的定时和计数功能，满足各种需要。
八、实验七：串口通信串口通信是一种常见的数据通信方式，通过串口接口发送和接收数据。
单片机原理实验报告
单片机原理实验报告班级：姓名：学号：实验日期：成绩：实验一基本操作实验目的：熟悉伟福仿真机软件的基本操作，熟悉MCS-51指令。
实验内容A：数据传送程序实验程序：实验步骤：(1)从起始地址开始全速运行程序Ⅰ,检查运行结果, 外部数据窗口中7000H～700FH单元的内容皆为00H；(2)按要求修改程序如Ⅱ，用单步/跟踪运行程序, 查看寄存器和外部数据窗口；(3)在PLUS处设置断点，从起始地址开始全速运行程序，查看寄存器和外部数据窗口；(4)清除断点，用运行到当前行方式将程序运行到PLUS的下一条指令，查看运行结果是否正确。
实验内容B： 1 , 当X>0时求符号函数Y= 0 , 当X=0时-1 , 当X<0时实验程序：实验步骤：（1）准备好三个有代表性的数据，分三次用单步/跟踪方式运行程序，注意PC指针的变化；当（40H）= _____(X>0) 时，ACC.7= 0 , 运行后(41H)= _01H_____（Y= 1），当（40H）= _00H____(X=0) 时，ACC.7= 0 , 运行后(41H)= __00H____（Y= 0），当（40H）= _____(X<0) 时，ACC.7= 1 , 运行后(41H)= FFH （Y=﹣1）（2）思考：能否用“JC POSI ”指令替代“JB ACC.7, POSI ”指令, 修改运行程序，验证结果。
注意“CJNE A, #00H, NZEAR”执行后CY位为0/1 ？单片机原理实验报告班级：姓名：学号：实验日期：成绩：实验二输入/输出控制实验实验目的：掌握单片机I/O口输入输出的控制方法，学会编写数码管的显示程序。
实验内容A：P1 口做输出口，接8只发光二极管L1～L8（高电平时发光二极管点亮），编写程序，使L1～L8流水闪烁。
ORG 0000HSTART: MOV A,#01HMOV R2,#08HLOOP:MOV P1,ALCALL DELAYRL ADJNZ R2,LOOPAJMP STARTDELAY:MOV R5,#40 ;延时1秒D1:MOV R6,#50D2:MOV R7,#248D3:DJNZ R7,D3DJNZ R6,D2DJNZ R5,D1RETEND实验内容B：P1 口做输入口，接拨动开关K1～K8。
单片机原理实验报告
实验一：系统认识实验一、设计目的：1. 学习 Keil C51 集成开发环境的操作；2. 熟悉 TD-51 系统板的结构及使用。
二、设计内容：编写程序，将 00H～0FH 共 16 个数写入单片机内部 RAM 的 30H～3FH 空间。
三、设计步骤：1. 创建 Keil C51 应用程序（1）运行 Keil C51 软件，进入 Keil C51 集成开发环境。
（2）选择工具栏的 Project 选项，弹出下拉菜单，选择 NewProject 命令，建立一个新的μVision2 工程。
这时会弹出文件保存对话框，选择工程目录并输入文件名 Asm1 后，单击保存。
（3）工程建立完毕后，μVision2 会马上弹出器件选择窗口。
器件选择的目的是告诉μVision2 使用的 80C51 芯片的型号是哪一个公司的哪一个型号，不同型号的 51 芯片内部资源是不同的。
此时选择 SST 公司的 SST89E554RC。
（4）到此建立好一个空白工程，现在需要人工为工程添加程序文件，如果还没有程序文件则必须建立它。
选择工具栏的 File 选项，在弹出的下拉菜单中选择 New 目录。
（5）输入程序，完毕后点击“保存”命令保存源程序，将 Text1 保存成Asm1.asm。
Keil C51 支持汇编和 C 语言，μVision2 会根据文件后缀判断文件的类型，进行自动处理，因此保存时需要输入文件名及扩展名.ASM 或.C。
保存后，文件中字体的颜色会发生一定变化，关键字会变为蓝色。
（6）程序文件建立后，并没有与 Asm1.Uv2 工程建立任何关系。
此时，需要将 Asm1.asm 源程序添加到 Asm1.Uv2 工程中，构成一个完整的工程项目。
在Project Window 窗口内，选中Source Group1 点击鼠标右键,选择 Add Files to Group‘Source Group1’命令，此时弹出添加源程序文件对话框，选择文件Asm1.asm，点击 Add 命令按钮即可将源程序文件添加到工程中。
单片机实验报告
目录一、实验一 (1)二、实验二 (7)三、实验三 (11)四、实验四 (15)实验一定时/计数器验证实验一、实验目的熟悉定时/计数器T0的特点,学会合理选择定时方式并能根据具体情况结合软件的方式定时;二、实验设备及器件IBMPC机一台PROTEUS硬件仿真软件KeilC51;三、实验内容用AT89C51单片机的定时/计数器T0产生1s的定时时间,作为秒计数时间,当1s产生时秒计数加1；秒计数到60时,自动从0开始;四、实验要求要求采用Proteus软件实现上述实验;五、实验步骤1.打开ProteusISIS编辑环境,按照表1-1所列的元件清单添加元件;元件全部添加后,在ProteusISIS的编辑区域中按图1-1所示的原理图连接硬件电路;图1-1电路原理图2.根据参考程序绘出流程图,并辅以适当的说明;流程图如图1-2所示：图1-2程序流程图3.打开KeilμVision4,新建Keil项目,选择AT89C51单片机作为CPU,将参考程序导入到“SourceGroup1”中;在“OptionsforTarget”对话窗口中,选中“Output”选项卡中的“CreateHEXFile”选项和“Debug”选项卡中的“Use：ProteusVSMSimulator”选项;编译汇编源程序,改正程序中的错误;4.在ProteusISIS中,选中AT89C51并单击鼠标左键,打开“EditComponent”对话窗口,设置单片机晶振频率为12MHz,在此窗口中的“ProgramFile”栏中,选择先前用Keil生成的.HEX文件;在ProteusISIS的菜单栏中选择“File”→“SaveDesign”选项,保存设计,在ProteusISIS的菜单栏中,打开“Debug”下拉菜单,在菜单中选中“UseRemoteDebugMonitor”选项,以支持与Keil的联合调试;5.在Keil的菜单栏中选择“Debug”→“Start/StopDebugSession“选项,或者直接单击工具栏中的“Debug”→“Start/StopDebugSession”图标,进入程序调试环境;按“F5”键,顺序运行程序;调出“ProteusISIS”界面可以看到7段数码管显示从0～59s的计数值,每个数值显示1s,如图1-3所示;图1-3程序运行结果六、实验程序SECOND EQU 30HCOUNT EQU 31HORG 00HLJMP STARTORG 0BHLJMP INT_T0START: MOV SECOND,00HMOV COUNT,00HMOV DPTR,TABLECLR AMOV P0,AMOV P2,AMOV TMOD,00HMOV TH0,65536-50000/256MOV TL0,65536-50000MOD256SETB TR0SETB ET0SETB EAMOVIE,82HLJMP $INT_T0:MOV TH0,65536-50000/256MOV TL0,65536-50000MOD256INC COUNTMOV A,COUNTCJNE A,20,I2MOV COUNT,00HINC SECONDMOV A,SECONDCJNE A,60,I1MOV SECOND,00HI1: MOV A,SECONDMOV B,10HDIV ABMOVC A,A+DPTRMOV P0,AMOV A,BMOVC A,A+DPTRMOV P2,AI2: RETITABLE: DB 3FH,06H,5BH,4FH,66HDB 6DH,7DH,07H,7FH,6FHEND七、思考题1.罗列一下Proteus软件的能带给我们的好处,指出一点最能帮助你的地方;使用Proteus软件能使我们方便的搭建电路,同时在没有元器件的情况下进行便于仿真,方便我们在将程序写入单片机前确认运行是否正确,同时可在采购器件之前即可开始开发产品,而不必等到器件采购完后搭建电路才进行程序调试;2.用Proteus界面中的播放键运行仿真与KeilμVision4的环境中联调运行它们两者的区别在什么地方3.用Proteus界面中的播放键运行仿真仅可以观察运行结果,即程序运行在硬件表面上的表现;而联调的时候可以再Keil软件里查看各寄存器和存储器的状况,即硬件的内部情况;4.Keil软件软件仿真与Proteus的仿真对比;使用Proteus仿真可从硬件的角度观察仿真结果,使仿真结果更加形象直观,使我们可从硬件运行状态清楚的判断运行结果是否正确;而在Keil环境中则是从程序的角度通过观察程序中数据的变化来观察仿真结果,需要对程序运行结果充分了解;八、实验总结及相关问题通过本次实验了解了Ptoteus软件的使用方法,以及在掌握了Keil的使用方法下,学会了Proteus与Keil软件联调的方法;在用Proteus中由于忽略了要在总线处放置网络标号导致联调失败,最后通过观察发现数码管引脚电平无变化发现此问题,放置网络标号后运行仿真时数码管引脚电平发生变化可是数码管却没有变亮,经过多次检查接线,未发现接线错误后,觉得可能是软件本身错误,故将总线及数码管周围硬件线路重新绘制一遍后再次运行仿真及可得到图1-3的结果;实验二单片机I/O口控制实验一、实验目的利用单片机的P1口作IO口,使同学学会利用P1口作为输入和输出口;二、实验设备及器件IBMPC机一台DP-51PRO单片机仿真器、编程器、实验仪三合一综合开发平台一台三、实验内容1.编写一段程序,用P1口作为控制端口,使D1区的LED轮流亮;2.编写一段程序,用P1.0~P1.6口控制LED,P1.7控制LED的亮和灭P1.7接按键,按下时LED亮,不按时LED灭;四、实验要求学会使用单片机的P1口作IO口,如果有时间同学也可以利用P3口作IO口来做该实验;五、实验步骤1.用导线把A2区的J61接口与D1区的J52接口相连;原理如图2-1所示;图2-1实验二原理图2.先编写一个延时程序;延时程序见程序1子程序DELAY;3.将LED轮流亮的程序编写完整并使用TKStudyICE调试运行;LED轮流亮程序见程序1;调试运行结果：D1区LED轮流亮;4.使用导线把A2区的J61接口的P1.0~P1.6与D1区的J52接口的LED1~LED7相连,另外A2区J61接口的P1.7与D1区的J53的KEY1相连;5.编写P1.7控制LED的程序,并调试运行;按下K1看是否全亮;P1.7控制LED的程序见程序2;调试运行结果：按下P1.7后D1区LED全灭;6.A2区J61接口的P1.7与D1区的J54的SW1相连;然后再使用TKStudyICE运行程序,查看结果;P1.7控制LED的程序见程序2;调试运行结果：按下P1.7后D1区LED全亮;六、实验参考程序程序1：ORG 0000HLJMP MAINORG 0100HMAIN: MOV A,0FFHCLR CMAINLOOP:CALL DELAYRLC AMOV P1,ASJMP MAINLOOPDELAY: MOV R7,0LOOP: MOV R6,0DJNZ R6,$DJNZ R6,$DJNZ R6,$DJNZ R7,LOOPRETEND程序2：ORG 000HLJMP MAINORG 0100HMAIN: JB P1.7,SETLEDCLRLED:CLR P1.0CLR P1.1CLR P1.2CLR P1.3CLR P1.4CLR P1.5CLR P1.6SJMP MAINSETLED:SETB P1.0SETB P1.1SETB P1.2SETB P1.3SETB P1.4SETB P1.5SETB P1.6SJMP MAINEND七、实验思考题1.请同学思考一下,想出几个实现以上功能的编程方法;程序1可利用单片机的定时计数器通过选择定时计数器工作方式和预置初值设定延时时间,通过定时计数器产生的中断在中断程序中对A进行移位后输出至P1口;程序2可在判断P1.7高低电平后根据判断结果直接将80H或7F直接送P1口而不必逐位进行位操作;2.请同学再思考一下,第二个程序中如果使用KEY1作为外部中断控制LED的亮和灭时,程序应如何修改;此时将KEY1接/INT0口,在主程序中开启外部中断设置外部中断触发方式,通过中断服务子程序控制LED亮灭;程序如下所示：ORG 000HLJMP MAINORG 0003H ;中断服务程序LJMP SETLEDMAIN: MOV SP,40HSETB ET0 ;开外部中断CLR IT0 ;设置为电平触发SETB EACLRLED:CLR P1.0CLR P1.1CLR P1.2CLR P1.3CLR P1.4CLR P1.5CLR P1.6SJMP CLRLEDSETLED:SETB P1.0SETB P1.1SETB P1.2SETB P1.3SETB P1.4SETB P1.5SETB P1.6RETIEND八、实验总结及相关问题通过本次实验掌握了使用TKStudyICE进行硬件仿真调试的方法,在设置仿真器驱动程序声明时对C:\Keil目录下的Tools.ini文件添加描述时,由于添加的路径错误导致无法进行硬件仿真调试,修改为正确路径后方可在DEBUG窗口中的Use选项中找到对应的选项;使用TKStudyICE进行硬件仿真调试相比本学期的电子系统设计中用到的调试方法更快捷,使用更方便;与此同时,通过本次实验对单片机的I/O控制有了更深入的了接,同时加深入对单片机I/O编程的理解;实验三串转并I/O口实验一、实验目的熟悉并掌握串转并的I/O口扩展方法;二、实验设备及器件IBMPC机一台DP-51PRO单片机仿真器、编程器、实验仪三合一综合开发平台一台三、实验内容1.写程序,通过单片机的P1口控制74HC164的串行输入端口,实现串并转换;2.验证串并转换数据的正确性;四、实验要求熟悉串并转换芯片的工作原理,学会使用串并转换芯片扩展单片机的I/O口资源;表3-174HC164真值表五、实验步骤1．短接C5区JP10接口,将C5区J43接口与A2区J61接口的P10~P13对应相连CLK对P10等等;如图3-1所示;图3-1实验三原理图2．运行编写好的软件程序,完成一次串并转换;实验程序见实验参考程序;2．使用C2区的逻辑笔或D1区的J52接口LED指示灯测试并行输出数据Q0~Q7数据的正确性;调试运行结果：通过观察LED的亮灭情况可判断完成一次串并转换,且转换结果正确无误;六、实验参考程序CLK EQU P1.0DINA EQUP1.1DINB EQU P1.2CLR164 EQUP1.3ORG 0000HLJMP MAINORG 0100HMAIN: MOV SP,60HNOPCLR CLKSETB DINBCLR CLR164SETB CLR164MOV A,0FFHMOV R4,08HSLCHG: RLC AMOV DINA,CSETB CLKNOPCLR CLKNOPDJNZ R4,SLCHGSJMP$END七、实验思考题参考图3-2电路图,尝试编写软件程序,实现8位LED流水灯的控制;图3.2实验原理图可利用单片机的定时计数器通过选择定时计数器工作方式和预置初值设定延时时间,通过定时计数器产生的中断在中断程序中对A进行移位;程序如下所示：CLK EQU P1.0DINA EQUP1.1DINB EQU P1.2CLR164 EQUP1.3ORG 0000HLJMP MAINORG 000BH ;定时器0中断服务程序LJMP SLCHGMAIN: MOV SP,60HNOPCLR CLKSETB DINBCLR CLR164SETB CLR164MOV A,0FFHMOV TMOD,01H ;定时器0工作方式1MOV TH0,18H ;送2ms时间常数MOV TL0,0FCHSETB TR0 ;开中断SETB ET0SETB EASJMP $SLCHG: MOV TH0,18HMOV TL0,0FCHRLC AMOV DINA,CSETB CLKNOPCLR CLKRETIEND八、实验总结及相关问题由于具有之前实验的基础所以本实验基本没碰到什么问题,调试运行都符合实验要求,通过本次实验对串并转化程序的编写有了一定了解,通过编写流水灯程序加深了对单片机串并口的了解;实验四继电器控制实验一、实验目的加深理解继电器的工作原理和特点,掌握利用单片机的IO口控制继电器的一般方法;二、实验设备及器件IBMPC机一台DP-51PRO单片机仿真器、编程器、实验仪三合一综合开发平台一台三、实验内容1.利用D1区的拨动开关和LED,学习继电器的工作原理和特点;2.编写一段程序,用P1.0口控制继电器,继电器控制LED的亮和灭,COM与CLOSE连通时,一盏LED亮；不连通时该LED灭;COM与OPEN连通时,另一盏LED亮,不通时该LED灭;四、实验要求学会继电器的使用和利用单片机的IO口控制继电器的方法;五、实验步骤图4-1继电器驱动控制电路图1.用短路帽短接JP7,使用导线把D1区J54接口的SW1与C7区J9接口的KJ任意一根针相连接;2.使用导线把D1区J52接口的LED1、LED2与C7区J103接口的OPEN1,CLOSE1分别相连,另外C7区J103接口的COM1接地GND;3.接好线后,同学可以拨动D1区的SW1拨动开关,观察现象拨到1时LED2亮,拨到0时LED1亮,并得出结论;运行结果：拨到1时LED2亮,拨到0时LED1亮,说明每拨动一次开关改变一次继电器的状态;4.然后把C7区J9接口的KJ改接到A2区的J61接口的P10;再编写一个程序程序参考实验二,使P1.0口延时一段时间后改变电平值,来控制继电器的开关;实验程序见实验参考程序;调试运行结果：两个LED交替变亮,继电器状态不断改变;六、实验参考程序ORG 0000HLJMP MAINORG 0100HMAIN: MOV R7,0LOOP: MOV R6,0DJNZ R6,$DJNZ R6,$DJNZ R6,$DJNZ R7,LOOPCPL P1.0SJMP MAINEND七、实验思考题1.请同学思考一下,改由OPEN2、COM2、CLOSE2时本实验如何进行;同使用OPEN1、COM1和CLOSE1时连接方法类似,把D1区J52接口的LED1、LED2与C7区J103接口的OPEN2,CLOSE2分别相连,另外C7区J103接口的COM2接地GND即可;2.请同学再思考一下,继电器的用途,并举例说明;继电器是一种电控制,是当输入量激励量的变化达到规定要求时,在电气输出电路中使被控量发生预定的阶跃变化的一种电器;它具有又称输入回路和被控制系统又称输出回路之间的互动关系;通常应用于自动化的控制中,它实际上是用小电流去控制大电流运作的一种“自动开关”;故在电路中起着自动调节、安全保护、转换电路等作用;按照其工作原理可有以下应用：电磁继电器固体继电器温度继电器舌簧继电器时间继电器高频继电器极化继电器其他类型的继电器八、实验总结及相关问题由于具有之前实验的基础所以本实验基本没碰到什么问题,调试运行都符合实验要求,通过本次实验了解了继电器的控制方法;对继电器这一器件有了一定了解;。
单片机实验一发光二极管实验
单片机实验一发光二极管实验实验一发光二极管实验一、实验目的1、掌握AT89C51 单片机IO 口的输入输出。
2、掌握用查表方式实现AT89C51 单片机IO 口的控制。
3、练习单片机简单延时子程序的编写。
4、熟练运用Proteus 设计、仿真AT89C51 系统。
二、实验原理1、单片机最小系统由单片机芯片、时钟电路以及复位电路构成。
2、I/O 口P0 口：8 位双向I/O 口。
在访问外部存储器时，P0 口可用于分时传送低8 位地址总线和8 位数据总线。
能驱动8 个LSTTL 门。
P1 口：8 位准双向I/O 口（“准双向”是指该口内部有固定的上拉电阻）。
能驱动4 个LSTTL门。
P2 口：8 位准双向I/O 口。
在访问外部存储器时，P2 口可用于高8 位地址总线。
能驱动4 个LSTTL 门。
P3 口：8 位准双向I/O 口。
能驱动4 个LSTTL 门。
P3 口还有第二功能。
P1 口作为输出口时与一般的双向口使用方法相同。
当P1 口用为输入口时，必须先对它置“1”。
若不先对它置“1”，读入的数据可能是不正确的。
三、设计步骤：【PROTEUS 电路设计】在ISIS 中进行电路图设计，发光二极管流水灯实验装置电路原理图如下图所示。
图一1、按照元件清单从PROTEUS 库中选取元器件，进行第2、3、4、5、6 步，完3、放置电源和地；4、连线；5、参照原理图进行元件属性设置；6、电气检查。
【源程序设计】1、流程图：2、在KeilC 中进行源程序设计：3、编译、生成目标代码【PROTUES 仿真】1、在AT89C51 属性页中加载KeilC 中生成的目标代码；2、仿真、调试代码3、注意使用观察窗口四、实验内容1、编写延时子程序，延时时间为0.1S。
void delay(){uint i,j;for(i=0;i<100;i++)for(j=0;j<128;j++)}2、见图一。
通过AT89C51 单片机控制8 个发光二极管发光，实现亮点以由上到下循环移动，间隔时间为0.1S。
《单片机技术》实验(2022级自动化1201～02电气1201～02)教案
《单片机技术》实验(2022级自动化1201～02电气1201～02)教案课程教案课程名称：单片机技术实验任课教师：王韧所属院部：电气与信息工程学院教学班级：自动化1201～02、电气1201～02教学时间：2022—2022学年第二学期湖南工学院课程基本信息湖南工学院教案用纸实验一数据传送实验一、本次实验主要内容1、Keil软件的使用方法和调试。
2、存储器之间数据传送的方法和循环程序设计。
3、MCS-51系列单片机堆栈的使用。
二、实验目的与要求1、掌握单片机的汇编指令系统及汇编语言程序设计方法。
2、掌握单片机的存储器体系结构。
3、熟悉Keil软件的功能和使用方法。
4、掌握单片机应用程序的调试方法。
三、实验重点难点MOV、MOV某指令的用法特点。
四、实验方法和手段讲授、演示、操作、仿真、提问。
五、作业与习题布置写出实验报告。
P1湖南工学院教案用纸一、实验内容或原理1、实现单片机内部RAM之间，外部RAM之间以及内部RAM与外部RAM之间的数据传送。
2、利用Keil软件编辑、汇编、调试、运行实验程序并记录实验数据。
二、设计要求1、编写程序将00H～0FH16个数据分别送到单片机内部RAM30H～3FH单元中。
2、编写程序将片内RAM30H～3FH的内容传送至片内RAM40～4FH单元中。
3、编写程序将片内RAM40H～4FH单元中的内容传送到外部RAM4800H～480FH单元中。
4、编写程序将片外4800H～480FH单元内容送到外部RAM5800H～580FH单元中。
5、编写程序将片外RAM5800H～580FH单元内容传送回片内RAM50H～5FH单元中。
三、实验报告要求1、实验目的和要求。
2、设计要求。
3、实验程序流程框图和程序清单。
4、实验总结。
5、思考题。
四、思考题1、说明MCS-51系列单片机对片内RAM和片外RAM存贮器各有哪些寻址方式？2、说明指令MOVA，20H和MOVC，20H中的20H含义有什么不同？传送指令中的助记符MOV，MOV某，MOVC各适用于访问哪个存储器空间？P2湖南工学院教案用纸实验后记：P3湖南工学院教案用纸实验二单片机并行I/O口的应用实验一、本次实验主要内容1、利用单片机并行I/O口控制流水灯。
单片机实验一-单片机仿真系统实验
生物系统工程高源实验一实验报告思考题1单片机仿真系统的组成单片机仿真系统的组成由软件和硬件两大块共同构成，仿真模拟软件使用了VM，仿真硬件用的是仿真板。
仿真系统的硬件——仿真板包括底板（控制电路、SRAM等）和上板（CPU板）组成。
底板通过打印口连接到PC机。
上板通过排线连接到用户的目标板。
仿真系统的软件使用的VM，8位单片机仿真软件。
将编辑，汇编，仿真功能集成在同一开发环境中。
思考题2．单片机仿真实验实验步骤1、桌面上双击进入VM系统2、在跳出的欢迎界面选择我们的单片机的型号Lab8000-MCS51实验-AT89S52，勾选使用伟福软件模拟器，单击好。
3、文件-新建-保存使得系统可以读取语言的颜色。
4、输入下述代码5、调出各种窗口（观察窗口、信息窗口、跟踪窗口、项目窗口、断点窗口……）6、使用执行命令下的各种执行手段进行观测（单步、设置断点、执行到光标处……）7、项目窗口，CPU选择上双击，目标文件，生成BIN文件二进制码，单击CPU窗口，获得机器码思考题3.单片机运行的各种运行方法以及影响1、全部执行（Ctrl+F9）直接执行完全部的程序2、跟踪（F7）跟踪程序执行的每步，观察程序运行的状态3、单步（F8）单步执行程序，与跟踪不同的是，跟踪可以跟踪到函数或过程的内部，而单步执行则不跟踪到程序内部4、执行到光标处（F4）程序从当前PC位置，全速执行到光标所在的行。
如果光标所在行没有可执行的代买，则提示“这行没有代码”。
5、暂停（U）暂停正在全速执行的程序6、复位（E）终止调试过程，程序复位，在全速执行停止前不能复位7、设置PC（Ctrl+F3）将程序指针PC，设置到光标所在的行，之后从这行开始执行。
8、自动单步跟踪（）模仿用户连续按单步运行。
9、编辑观察项（Ctrl+F5）观察变量或表达式的值在单步运行下各个寄存器的变化情况思考题4实验的心得体会这次实验用了一个很简单的LOOP循环使得在R7寄存器的循环下，A的地址一直在不停的增加，R0的地址也在不停的增加。
单片机实验报告(完整版)
单片机原理与应用实验报告学院（部）：专业：学生姓名：班级：学号：最终评定成绩：实验一存储器读写一、实验目的：1、掌握寄存器、存储器读写等汇编指令；2、掌握编程软件编辑、编译、调试等基本操作。
二、实验仪器设备1．PC机，1台2．WAVE软件开发系统三、实验内容及步骤：1、将下面的汇编程序输入到W A VE集成开发软件中ORG 0000HSJMP STARTORG 0030HSTART:MOV R0,#07HMOV 70H,#08HMOV R1,#70HMOV DPTR,#2000HLOOP:MOVX A,@R1MOVX A,@DPTRINC R1INC ADJNZ R7,LOOPSJMP $END2、选择菜单“仿真器”→“仿真器设置”，按下图所示完成软件初始设置。
3、选择菜单“项目”下“编译”，编译通过后，选择“单步运行”，观察记录寄存器（R0、R1）、累加器（A）、程序状态字（PSW）、外部存储器（2000H单元）、I/O端口（P1）的数据变化。
四、源程序源程序：ORG 0000H ;定义起始地址SJMP STARTORG 0030HSTART:MOV R0,#07HMOV 70H,#08H ;给内部RAM的70H单元赋初值MOV R1,#70H ;使R1指向内部70H单元MOV DPTR,#2000H ;定义外部存储器开始单元LOOP:MOVX A,@R1 ;将R1所指向的70H的内容赋给AMOVX @DPTR,A;将A的内容赋给外部存储器单元INC R1 ;内部RAM地址加1INC DPTR ;外部存储器地址加1DJNZ R7,LOOP ;循环，直到RAM中70H~7FH;单元的内容全部相应赋给;外部2000H~2007H单元SJMP $END3、记录下程序单步运行时，寄存器（R0、R1）、累加器（A）、程序状态字（PSW）、外部存储器（2000H单元）、I/O端口（P1）的数据变化。
五、仿真效果图实验二I/O端口操作一、实验目的：1、掌握I/O端口读写等基本汇编指令；2、掌握单片机最小系统硬件电路设计及仿真软件PROTEUS仿真、调试等基本操作方法。
单片机实验内容
;然后继续两个灯亮两个灯灭的路口的正常状态，正常状态是每3秒钟信号切换一次;R7为1代表有急救车通过，为0表示正常状态
;需要的硬件连线有P1.0~P1.4连发光二极管，单片机的P3.0与P3.1连EXB51仿真板旁边的RXD与TXD
SUBB A,R3
JC LOOP1
SETB F0
MOV A,R3
XCH A,@R1
DEC R1
XCH A,@R1
INC R1
LOOP1:MOV A,@R1
DJNZ R5,LOOP
JB F0,START
ORG 0000H
LJMP START
ORG 0100H
START: MOV R2,#10H
MOV R0,#40H
MOV A,#00H
LP:MOV @R0 ,A
INC R0
INC A
DJNZ R2,LP
MOV R2 ,#08H
MOV R0,#40H
MOV R1,#50H
LP1:MOV A,@R0
INC R0
ADD A,@R0
MOV @R1,A
INC R0
TIME0:
PUSH PSW
CJNE R7,#0H,SOS
DJNZ R0,TIMEOUT
MOV R0,#30
CPL P1.0
CPL P1.1
CPL P1.2
CPL P1.3
MOV B,P1
TIMEOUT:
MOV TH0,#03CH
MOV R0,#30
单片机实验1
单片机实验1实验一、MCS51单片机基本开发环境1．实验目的：1) 熟悉软件的集成开发环境2) 掌握单片机软件设计流程3) 掌握单片机存贮器结构及各窗口之间的联系2．实验内容：1) 用三种方法实现将累加器A内容改为20H方法1--MOV A,#20H方法2—MOV R0,#20HMOV A,R0方法3—MOV R0,#20HXCH A,R02) 将58H位单元置为1，观察内部RAM中2BH内容的变化代码：SETB 2BH.0JMP $END这是关于内部存储中对单元和字节了解,不理解很容易做错.比如开始写的指令为MOV R0,#58H;MOV @R0,#1这是错误的指令。
这就需要认真去了解单片机中的字节地址与位地址的关系。
80C51中有位寻址区和字节寻址区。
题目中58H为位地址，2BH为字节地址，且58H为2B字节的最低位。
由于58H属于位寻址区，可用位操作指令SETB进行置位，SETB 2BH.0执行后，2ＢＨ中内容变为０１3) 如果当前状态为有进位、工作寄存器使用区2，请用3种方法设置这种状态代码：ANL PSW,#01HMOV A,PSWCJNE A,#01,LAB2LAB1:JMP LAB1LAB2: SETB PSW.4 MOV P0,#01H MOV R0,#18HCLR PSW.3 MOV C,P0.0 MOV PSW,R0MOV PSW.4,CCPL CMOV PSW.3,CEND以上ＬＡＢ２写了三段代码，可分别完成题目要求。
不过实验时只是对代码进行了错误调试，没有对结果进行检验。
其中值得注意的是对于布尔（位）操作指令的用法，比如传送指令必须经累加器C，如第二段中MOV P0,#01H ; MOV C,P0.0 ，以及对于位寻址的方式（如需用到“.”隔开）的应用。
4) 编一个小程序将内部RAM中的20H单元的内容送到21H单元并调试(分组完成）代码：5) 用程序将堆栈指针指向60H，然后在堆栈中依次压入01，02，03，04，05五个数，观察哪些单元内容发生了变化，各变为多少？从哪些窗口可以发现这些变化？顺序将堆栈中的五个数放入30H～34H 五个单元中，编程实现之。
单片机原理及应用实验的实验总结
单片机原理及应用实验的实验总结实验一：单片机基本原理•实验目的：了解单片机的基本原理•实验内容：–学习单片机的基本结构和工作原理–掌握单片机的基本操作指令•实验步骤：1.搭建实验电路，连接单片机与开发板2.下载并安装开发环境3.编写简单的程序，使用LED等外设进行实验4.烧录程序到单片机，观察实验结果•实验结果：通过实验，我们对单片机的基本原理有了初步了解，能够进行简单的实验操作。
实验二：单片机应用实验•实验目的：掌握单片机的应用实验方法•实验内容：–学习使用单片机控制各种外设–实现对按键、数码管、继电器等设备的控制•实验步骤：1.搭建实验电路，连接单片机与相应的外设2.编写相应的控制程序3.烧录程序到单片机，观察实验结果•实验结果：通过实验，我们能够灵活运用单片机控制各种外设，实现各种应用实验。
实验三：单片机通信实验•实验目的：学习单片机的通信原理与方法•实验内容：–学习串口通信、SPI通信等通信方式–实现单片机与计算机、其他外设的通信•实验步骤：1.搭建实验电路，连接单片机与计算机或其他外设2.编写相应的通信程序3.烧录程序到单片机，观察实验结果•实验结果：通过实验，我们掌握了单片机的多种通信方式，并能够实现单片机与计算机、其他外设的通信。
实验四：单片机应用开发•实验目的：学习单片机应用开发的方法与技巧•实验内容：–学习使用开发板、传感器等进行应用开发–实现具体的单片机应用程序•实验步骤：1.选择合适的开发板和传感器2.编写相应的应用开发程序3.烧录程序到单片机，观察实验结果•实验结果：通过实验，我们能够独立进行单片机应用开发，并实现具体的应用功能。
实验总结通过以上实验，我们对单片机的原理和应用有了全面的了解。
通过实际操作，我们掌握了单片机的基本操作指令、各种外设的控制方法、通信方式以及应用开发的技巧。
这些都为我们今后在单片机项目中的应用打下了坚实的基础。
同时，通过实验，我们培养了动手能力、团队协作精神和解决问题的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软件实验部分
实验一 Keil uVision2 开发环境入门
一、实验目的
1、初步熟悉Keil uVision2开发环境的使用；
2、了解C51语言程序设计和调试方法。
二、实验内容
1、应用给定程序联系使用Keil uVision2软件
2、对指定数据块赋值
三、实验流程图
1、输入以下程序：
全速运行实验程序，观察相关单元中数据的变化和单步运行的方法
2、对指定数据块赋值
（1）对指定单元进行清零操作
（2）对外部RAM中2000H开始的单元进行赋值，赋值数据为0~16.并对相关单元进行观察。
四、实验步骤
（一）存储块清零
1、打开Keil uVision2开发环境；
2、新建一个文件：File→New；
3、根据清零实验要求输入代码如下：
xdata unsigned char Buffer[256] _at_ 0x3000; void main()
{
unsigned int index;
unsigned char xdata * ptr;
ptr = &Buffer; // 起始地址
for (index = 0; index <= 255; index++)
{
*ptr++ = 0; // 清0, 地址加一
}
}
4、保存文件名为“Text1.c”并为其建一个工程；
Project→New Project→AT89s51→确定→右键Source Group 1→Add Files to Group ”
Source Group 1”→将“Text1.c”选中加入工程即可。
5、编译→改错→直到编译通过没有错误；
6、仿真程序：按钮→按钮→屏幕下方会出现Address工具栏→Address栏中输入
如右图→通过改变表中地址对应的内容，这
三个按钮运行程序，查看内容是否被清零。
（二）对指定数据块赋值
1、建立工程和新建文件同（一）中类似
2、自己编程
仿真结果如下图：（仿真步骤与（一）类似）。
