LED显示屏多种安装方式图文详解
LED显示屏之——室内屏的安装方法
保证原创精品已受版权保护
LED显示屏之——室内LED屏的安装方法
指导热线；158+1558+9234
LED电子显示屏的用途：
1.证券交易、金融信息显示。
2.机场航班动态信息显示。
3.港口、车站旅客引导信息显示。
4.体育场馆信息显示。
5.道路交通信息显示智能交通系统（LED显
示屏可变情报板、限速标志等），调度指挥中心信息显示。
电力调度、车辆动态跟踪、车辆调度管理等
6.邮政、电信、商场购物中心等服务领域的业务宣传及信息显示。
7.广告媒体新产品。
视频屏显示功能灵活多变的显示功能
本屏采用了多媒体和同步控制技术，其显示与播放可与控制计算机屏幕上的内容完全一致，LED显示屏上的图像色彩、缩放比例和显示尺寸，还可通过鼠标在计算机上随意调整。
具体功能如下：◇文字显示可以任意点阵显示中英文各种字体，有多种显示进入和退出方式，显示变换灵活。
◇表格显示可绘制各种表格进行显示，表内数据既可利用编辑软件人工输入和更改，也可通过编制专用软件，从网上指定的数据库中自动采集显示。
◇图片显示可将各种山水、人物图片放到屏上显示。
◇动画播放可显示由动画软件制作的图文动画内容。
◇视频播放接入VCD/DVD、录像机、摄像机等视频信号源，屏上可显示视频画面；接入闭路电视信号，屏上便可收看各频道的电视节目。
◇组合显示利用编辑软件可将文字、图片、表格、动画和视频进行组合、迭加显示。
◇时间显示可采集计算机内的当前时间，并适时分幅显示，内容可包括：年、月、日、星期、时、分、秒等。
256级灰度视频屏控制原理图
LED电子显示屏的安装方式
1。
LED显示屏的安装与维护
LED显示屏的安装与维护一、安装施工的前期工作1.工程现场勘察的几个要点（1）确定屏体和控制室的位置勘察现场首先要确定显示屏的安装位置，其确认的要点是在现场要确定安装在某个墙面上、梁下，柱体之间等。
反映在图纸上就是在平面图上确认屏体左右的柱梁标号，在立面图上确认屏体的底部标高。
控制室的位置就是要确认控制室在哪个位置。
（2）确定现场的屏体安装受力点通过现场观察、询问甲方相关人员、查阅建筑土建相关图纸，确定屏体的承载受力点（面）。
（3）确定屏体至控制室的路由线路通过现场观察，查阅建筑强弱电管线相关图纸，确定强弱电线缆的走向、长度，是否需要布放线槽或者线管。
（4）确定配套设备的安装LED显示屏的配套设备安装，主要是音箱的安装位置。
2.工程施工价格的组成及估算要点LED显示屏的工程施工价格，主要是由土建基础工程、钢结构框架、外装饰工程和强弱电布线工程等四类工程价格组成。
（1）土建基础工程的价格构成土建基础工程的价格构成有土方开挖回填、混凝土、钢筋等材料和机械、人工费用。
这部分的报价是以土方、混凝土的体积为报价单位，即元/方；钢筋以重量为报价单位，即元/吨；施工的人工以天数为报价单位，即元/工日。
一般估价可统一为钢筋混凝土的体积计价，可以估价在700～1000元之间，体积大，则价格走低。
土建基础的体积按经验一般是和上部的屏体面积大致相等，例如40m2的屏一般基础体积大概在40m3方左右，实际参数需要专业设计院进行设计。
（2）钢结构框架的价格构成钢结构框架的价格构成有钢材料、钢材料的再加工、焊接人工、辅助材料费用。
钢材料及材料的再加工的报价都是以重量（吨，t）为报价单位，即元/t，焊接人工是以天数为报价单位，即元/工日。
一般估价可统一为钢材料的重量计价，即元/t。
钢材料一般在4500～5500元/t（根据市场价格调整），再加工一般在600～1500元/t（根据再加工方法调整），焊接人工一般在2000～3500元/t，辅助材料在500元/t左右，这样一般钢结构施工在7000～9500元/t（不含再加工）。
led显示屏标准安装手册
第一章显示屏安装须知1、显示屏检查在显示屏在翻开包装前，依照收货清单对显示屏及备件的数量逐一进行确认，显示屏的各项防淋、防晒、防压及方向标示可否清楚，尔后检查显示屏的包装有无损坏，保证显示屏屏体完好无缺。
〔1-1、1-2〕防淋、易碎及方向标示是箱体采用保鲜膜及否清楚或包装有无损坏四个护角全面保护图 1-1 纸制包装箱外观〔撤偷换装前〕图1-2纸制包装箱内部〔撤偷换装后〕2、显示屏拆包装后检查及屏体介绍、显示屏拆包装后的检查显示屏在长途运输过程中不能防范的会出现一些碰撞等，因此在货运输抵达目的地后，第一对付货物的数量以及包装进行检查，发现问题及时与我司及相关货运公司联系，以便后续的沟通协调。
、箱体外观优异，表面无刮花、面罩无损坏等、箱体定位销安装牢固无松动，门锁可靠连接无损坏〔图1-6、图 1-7〕门锁定位销图 1-6图1-7开箱体门锁用钥匙图 1-8、显示屏屏体介绍2.2.1 箱体设计原理图〔图1-9〕：图 1-9、箱体内部布局图〔图1-10〕紧固用螺丝孔风扇排线门锁环扣DC5V 线接收卡通风孔供电电源地线接线座到接线座连接线AC220V 接线座图 1-103、显示屏备件的检查依照收货清单翻开显示屏备件箱，逐一检查备件种类及数量，确认无遗漏工程4、常用安装件及工具介绍、扳手〔图 1-11〕主要用来固定箱体与箱体之间的连接片用。
图 1-11〔选配参照〕、螺丝刀〔图1-12、图 1-13、图 1-14〕图 1-12 型螺丝刀主要用来固定连箱电源线，或在有需要的时候进行模组的拆卸。
图 1-12(选配参照 )图 1-13 型螺丝刀主要用来拆卸面罩上螺丝。
图 1-13(选配参照 )图 1-14 型螺丝刀主要用来固定连箱电源线，或在有需要的时候进行模组的拆卸。
图 1-14(选配参照 )、连接片及固定螺丝〔图1-15〕图 1-15 中：连接片螺丝图 1-15图 1-16图 1-17、连箱电源线〔图1-18〕、万用表〔图1-19〕、信号线〔图1-20〕图 1-18 主要用作箱体间电源的连通。
LED透明屏怎么安装？图解4种LED透明屏安装方法
LED透明屏怎么安装？图解4种LED透明屏安装方法
LED透明屏怎么安装？面对不同的安装环境，LED透明屏安装方法也不尽相同。
LED透明屏常见安装方式常见有吊装、固装、垒装等。
其中吊装常见于舞台舞美、展厅等领域，固装常见于幕墙幕墙等领域。
下面重点介绍联曼光电的4种常见LED透明屏安装方法
1.悬挂吊装
透明屏屏体通过吊钩与吊梁安装，箱体之间通过快锁或连接片连接；应用于舞台、橱窗店铺等领域；
2.点支式
箱体通过组合抱箍件固定在玻璃幕墙龙骨上；应用于建筑玻璃幕墙领域；
3.框架式
采用复合螺栓直接将箱体边框固定在玻璃幕墙龙骨上，无需任何钢结构；应用于建筑玻璃幕墙领域；
4.固定垒装
透明屏箱体通过连接片固定在日字架上；应用于展厅、车展、发布会等领域；
以上就是常见的4种LED透明屏安装方法，根据应用场景不同，选用的透明LED屏类型会不同，即安装方式也有所不同，会根据现场的实际情况配合设计要求灵活变动。
不管用哪一种安装方式，LED透明屏使用到的钢结构件非常少，只需要在牢靠的安装点或安装面上进行即可。
LED显示屏应用基础知识课件
LED显示屏应用基础知识课件
LED显示屏应用基础知识课件
二、LED显示屏控制实现介绍
LED显示屏控制系统的实现分为两大类，一类是实时同步控制系统；另一类是异步脱 机控制系统。
同步系统主流厂家有：灵星雨、德普达、中庆（主要应用逐点校正）、卡莱特（免发 送卡，可用笔记本直接控制屏体）。
模组数（方便划分箱体，易于生产）。模组的拔模斜度一般是2度，一个模组只有4度。 即一般需要92个模组以组成一个完美的圆形屏。最少不宜低于60个模组。
确定一行模组数量后，即可得出画面的长度。 画面长度L＝模组数*模组长度 画面面积A＝L*W
对于非圆形屏（弧形屏），只需要按需要划分下来，就像切蛋糕样的。
LED显示屏应用基础知识课件
1、壁挂式安装方式
1）此安装方式通常用于户内或者半户外 2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠
一体式框架 3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装
方式）
LED显示屏应用基础知识课件
2、立柱式安装方式
立柱式安装方式有多种，一般作户外广告使用，以下： 1）单立柱安装方式：适用于小屏应用 2）双立柱安装方式：适用于大屏应用 3）封闭式维护通道：适用于简易箱体 4）敞开式维护通道：适用于标准箱体
LED显示屏应用基础知识课件
2、显示面积计算
关于屏体显示面积设计，一般根据视频比列格式进行设计，长宽比列有两种：16： 9和4：3。
一般客户给出总面积，要求厂家给出设计方案，方案设计思路如下： 设屏体面积为S，长为A，高为B 1）S=AXB， A：B=16：9，S已知，可求出A、B 2） S=AXB， A：B=4：3，S已知，可求出A、B 关于如何选用合适规格的点间距： 1）播放视频的屏体整屏像素点≥50000点 2）在选择不同规格点间距时，本着第一点要求选择，同时根据长、高尺寸选择合

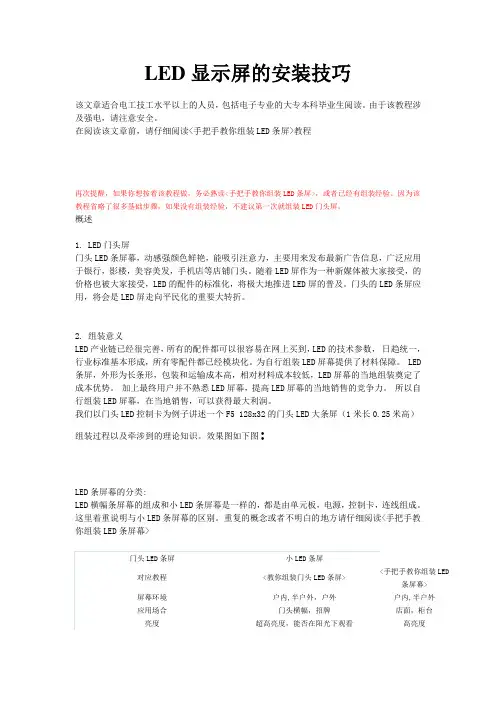

p10单色LED显示屏的安装技巧
LED显示屏的安装技巧该文章适合电工技工水平以上的人员，包括电子专业的大专本科毕业生阅读。
由于该教程涉及强电，请注意安全。
在阅读该文章前，请仔细阅读<手把手教你组装LED条屏>教程再次提醒，如果你想按着该教程做，务必熟读<手把手教你组装LED条屏>，或者已经有组装经验。
因为该教程省略了很多基础步骤，如果没有组装经验，不建议第一次就组装LED门头屏。
概述1. LED门头屏门头LED条屏幕，动感强颜色鲜艳，能吸引注意力，主要用来发布最新广告信息，广泛应用于银行，影楼，美容美发，手机店等店铺门头。
随着LED屏作为一种新媒体被大家接受，的价格也被大家接受，LED的配件的标准化，将极大地推进LED屏的普及。
门头的LED条屏应用，将会是LED屏走向平民化的重要大转折。
2. 组装意义LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数，日趋统一，行业标准基本形成，所有零配件都已经模块化。
为自行组装LED屏幕提供了材料保障。
LED条屏，外形为长条形，包装和运输成本高，相对材料成本较低，LED屏幕的当地组装奠定了成本优势。
加上最终用户并不熟悉LED屏幕，提高LED屏幕的当地销售的竞争力。
所以自行组装LED屏幕，在当地销售，可以获得最大利润。
我们以门头LED控制卡为例子讲述一个F5 128x32的门头LED大条屏（1米长0.25米高）组装过程以及牵涉到的理论知识。
效果图如下图:LED条屏幕的分类:LED横幅条屏幕的组成和小LED条屏幕是一样的，都是由单元板，电源，控制卡，连线组成。
这里着重说明与小LED条屏幕的区别。
重复的概念或者不明白的地方请仔细阅读<手把手教你组装LED条屏幕>手把手教你组装LED条屏幕>户内,半户外店面，柜台高亮度单元板：门头LED条屏常用的单元板，根据亮度，点距，几分几扫描，来分类。
亮度一般用CCD为计量单位。
由于CCD比较难测量，行业一样用使用环境亮度指标来衡量。
弱电工程LED显示屏安装方式及方法全介绍
弱电工程LED显示屏安装方式及方法全介绍前言：首先祝各位弱电同仁元宵佳节快乐，家和万事兴！正文：LED显示屏产品目前被应用在市场中的很多领域，根据应用领域和安装环境的不同，LED显示屏安装方式也有不同。
今天亮彩就为大家整理一套史上最全的LED显示屏安装方式，供大家学习参考。
这次主要介绍悬挂式、落地式、嵌入式、立柱式、支撑式、壁挂式等6种常见的安装方式。
如图：1、悬挂式1）此安装方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计2、镶嵌式安装方式1）整个LED显示屏体嵌入墙体，显示平面与墙面在同一水平面2）一般采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小间距且显示面积不大的屏体。
5）一般多用于大厦门口、大楼大厅等3、立柱式（单柱和双柱）立柱式安装方式有多种，一般作户外广告牌使用：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体4、壁挂式安装方式1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）5、楼顶式安装1）此安装方式显示屏以及钢架结构能够抗风力是个关键2）一般带有倾斜角度安装，或者模组采用斜8°设计3）多用于户外广告显示6、租赁吊装方式注意事项：吊装屏不宜做大。
一般要求在6M*10M以下。
特殊箱体材质和条幕式的例外。
顶部配吊梁，底部配底梁。
吊梁用于吊装屏。
行与行箱体间，用吊装机构连接，水平箱体间装锁扣拉紧。
吊装机构分：齿轮式、锥杆式、螺栓式。
有以下不同的特点：1.齿轮式比较贵，美观，2.锥杆式价格适中，可靠。
怎样组装LED显示屏
1. LED 电子显示屏概述LED是英文Light Emitting Diode （发光二极管）的缩写，LED电子显示屏作为新的媒体，运动的发光图文，更容易吸引人的注意力，信息量大，随时更新，有着非常好的广告和告示效果。
LED屏比霓虹灯更加简单，容易安装和使用，效果变化更多，可以随时更新内容，是很好的户内外发视觉媒体。
LED屏幕属于高科技电子产品，价格比较高，以前集中在政府和单位中使用。
技术不断进步，价格不断降低，组装和维护更加简单。
小型的LED显示屏，因为价格便宜，安装和使用简单，漫漫被大众接受，逐步走进大小店铺，应用更加大众化，逐步开始普及。
2. 显示屏应用：2.1. 广告应用--- 新媒体，新效果，新业务LED显示屏幕作为新的媒体，也是新型的装饰材料，可以嵌入到很多室外装饰当中，使装饰更加富有动感，不断更新的字幕，可以作为新告示板，宣传优惠和促销信息等。
极大地提高了室外外装饰的档次，有着良好的视觉效果。
由于LED显示屏的安装和使用有一定的技术含量，制约了在广告行业的发展。
掌握LED技术，可以提高技术含量，扩展业务。
2.2. 系统集成--2 次开发LED显示屏，由于控制简单，嵌入到各类面向大众的设备。
字体大，富有动感，信息量大，适合远距离观看，及时向大众播报最新消息，吸引大众注意。
广泛应用到排队系统，报站系统，饮水机等。
LED显示屏控制卡，功能简单稳定，可以很方便地嵌入到系统里面，为开发者省去了开发LED显示的烦琐工作，将注意力更多地集中在系统的功能和创新。
LED显示屏控制卡开发包，提供了详细的开发例子，为你系统集成和2 次开发提供了很好环境。
3. 组装意义LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数，日趋统一，行业标准基本形成，所有零配件都已经模块化。
为自行组装LED 屏幕奠定基础。
LED显示屏，由于材料成本低，零售价格高，当批量向LED屏幕供应商采购的时候，成本和价格不好控制。
LED显示屏安装指南
led显示屏安装指南
LED电子显示屏安装指南
l.框架结构
在屏幕较小时，是在工厂组装厂整屏；屏幕较大时，按单元板发货，由工程人员现场组装。
组装时，先将单元板和电源分别固定在板筋背条上，进而拼装成屏体。
2.箱体结构
箱体与箱体之间采用的定位销，锁紧机构拉紧，都能是安装更加精密,准确。
保证箱体上下左右之间的LED间距在实际误差范围之内，从整体上保证了整个屏体的显示效果。
户内显示屏屏体安装方式
l.吊装
室内可承重混凝土顶可采用标准吊件，吊杆长度视现场情况而定。
室内钢梁顶采用钢丝绳吊装，
外套与屏体颜色一致的钢管装饰。
2.挂装
普通挂装：适用于屏体重量小于50KG的显示屏，可直接挂在承重墙上，无需留维修空间，示意
图如下：
旋转支架挂装：适用于屏体重量大于50KG，屏体高度和宽度均大于1200毫米的显示屏，必须安装在承重墙上，因其一般面积较大，拆装困难，所以通过屏体旋转解决维修空间。
3.镶装
镶装结构是在墙体上开洞，将显示屏镶在其内，要求洞口尺寸与显示屏外框尺寸相符，并做适当装修，为便于维修，墙体上的洞口必须是贯通的，否则需采用前拆卸机构。
户外显示屏屏体安装方式
室外LED显示屏面积较大，其钢结构的设计要考虑基础，风载，震级，防水，防尘，环境温度，避雷等诸多因素。
钢结构内要放置配电柜，空调，轴流风机，照明等辅助设备。
还要有马道，爬梯等维修设施，整个户外屏结构要符合IP65以上的防护等级。
1.挂装
2.座装
将户外屏安装在平台上或立柱上.立柱又分为单立柱和双立柱，除需制作屏体钢结构外，还需制作
混凝土或钢立柱，主要考虑基础的地质状况。
2.19弱电工程LED显示屏安装方式及方法全介绍
前言：首先祝各位弱电同仁元宵佳节快乐，家和万事兴！正文：LED显示屏产品目前被应用在市场中的很多领域，根据应用领域和安装环境的不同，LED显示屏安装方式也有不同。
今天亮彩就为大家整理一套史上最全的LED显示屏安装方式，供大家学习参考。
这次主要介绍悬挂式、落地式、嵌入式、立柱式、支撑式、壁挂式等6种常见的安装方式。
如图：1、悬挂式1）此安装方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计2、镶嵌式安装方式1）整个LED显示屏体嵌入墙体，显示平面与墙面在同一水平面2）一般采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小间距且显示面积不大的屏体。
5）一般多用于大厦门口、大楼大厅等3、立柱式（单柱和双柱）立柱式安装方式有多种，一般作户外广告牌使用：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体4、壁挂式安装方式1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）5、楼顶式安装1）此安装方式显示屏以及钢架结构能够抗风力是个关键2）一般带有倾斜角度安装，或者模组采用斜8°设计3）多用于户外广告显示6、租赁吊装方式注意事项：吊装屏不宜做大。
一般要求在6M*10M以下。
特殊箱体材质和条幕式的例外。
顶部配吊梁，底部配底梁。
吊梁用于吊装屏。
行与行箱体间，用吊装机构连接，水平箱体间装锁扣拉紧。
吊装机构分：齿轮式、锥杆式、螺栓式。
有以下不同的特点：1.齿轮式比较贵，美观，2.锥杆式价格适中，可靠。
3.螺栓式最便宜，可靠，组装比较麻烦，适宜不反复拆装的情况下。
LED全彩显示屏组装工艺规范,安装指导及售后维修
.目录一、LED全彩屏组成及分类 (2)1. 组成部分 (2)2. 分类 (2)3. 生产组装流程 (3)二、生产组装工艺 (3)1. 组装流程 (3)1.1 全彩外框结构制作 (3)1.2 模组组装 (3)1.3 灯板拼装 (4)1.4 连接成品扁线 (4)1.5 安装开关电源 (4)1.6 制作电源线，连线 (5)1.7 切割接收卡亚克力板 (5)1.8 调试、老化 (6)1.9 检验，包装入库 (6)三、LED全彩屏现场安装规范 (7)1. 安全指示 (7)1.1安全标示说明 (7)1.2 安全说明 (7)2. LED全彩箱体结构安装规范 (8)2.1 显示单元箱体 (8)2.2 安装用标准件及工具 (8)2.3 安装操作步骤 (8)2.3.1 校验钢架 (8)2.3.2 安装箱体 (9)3. 室内LED全彩磁吸式结构安装规范 (14)3.1 安装现场勘测，布线 (14)3.2嵌入式LED全彩屏铁方管结构安装 (14)3.2.1安装用标准件及工具 (14)3.2.2 安装步骤 (14)3.3 挂装LED全彩屏铁方管结构安装 (17)3.3 模组拼接、连线调试。
(17)3.3.1 安装开关电源，接收卡 (17)3.3.2 模组拼接 (18)3.3.3 调试 (18)3.3.4 培训 (18)四、硬件调试 (18)五、LED全彩显示屏常见故障处理 (19)一．调试常见故障处理 (19)二．模组故障及维修 (20)一、LED全彩屏组成及分类1. 组成部分控制系统显示端外框结构2. 分类按室内、外安装方式分：室内全彩嵌入式室内全彩箱体式室内全彩挂装式室外全彩箱体式同步控制系统（控制卡）：灵星雨、德普达、TC-LC、中庆控制卡是LED显示屏核心部件，控制信号的传入，传出。
全彩屏主要用的是同步控制卡。
同步卡就是通过PC与LED同步（进入复制模式），例如灵星雨卡，用LED演播室软件达到PC与屏同步，可实现文件，视频的播放。
图解LED显示屏安装方法计划
图解 LED显示屏安装步骤：
1，第一将切割好的型材拼接，也就是组装好显示屏的外框。
市场上通用型材无
非方形、圆形，但组装方法是相同的。
2，把外框架组装达成，将单元板摆放于框架内（注意框架的正反面，有槽的一
面是正面），这时候安装背条的地址是相当正确的，防备错一根而改全部的麻烦，以以下图所示：
3，背条固定达成，将框架移开，安装磁铁，以下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*软芯线，也就是 1 平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接从前请仔细看理解为止，屏未固定在墙上，这是最要点一步，可以先经过测试按钮检查屏安装可否正确。
[方案]单色LED显示屏安装方法(正规版)
![[方案]单色LED显示屏安装方法(正规版)](https://img.taocdn.com/s3/m/67cf26c1b90d6c85ed3ac6ca.png)
[方案]单色LED显示屏安装方法(正规版）贞利LED，美化您的生活24小时效劳热线：4006-896-168 LED显示屏安装步骤：1，首先将切割好的型材拼接，也就是组装好显示屏的外框。
市场上通用型材无非方形、圆形，但组装方法是一样的，。
2，把外框架组装完毕，将单元板摆放于框架内〔注意框架的正反面，有槽的一面是正面〕，这时候安装背条的位置是相当准确的，防止错一根而改全部的麻烦，如下列图所示：3，背条固定完毕，将框架移开，安装磁铁，下列图所示：4，固定好单元板5，连接好排线、上下电源线6，固定好电源和控制卡7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线8，控制卡与单元板排线连接〔特别重要〕，连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确贞利公司拥有产品研发、生产制造、市场营销和工程安装专业高级人才及一流的生产机器设备。
其中，松下MVIIF贴片机2台，FUJICP642高速贴片机5台，MPA V泛用机1台，JUKI760多功能机2台，MINDRAY八温区回流焊2台，单日最高产能可达300万点，DIP插件线两条，后焊、测试、组装、老化、包装线各一条，强大的组织系统能保证您的交期。
公司严格执行ISO9001:2000国际质量管理体系，全员参与品质控制，来料、制程、出货各环节严格把关，使产品质量更有保证，使每一个客户真正的信赖及满意。
公司主要产品有：户外全彩显示屏，户内全彩显示屏，LED广告显示屏、LED球场显示屏、LED 车载显示屏、LED交通显示屏、LED舞台显示屏、机场车站引导屏、银行金融系统屏、户外单、双色显示屏，各种规格的LED模组，单元板，箱体并提供LED租赁显示屏，公司积极引进国际大厂的生产技术及工艺品质经验，以品质和技术取胜，所研发的各类产品在业内处于领先水平。
我们秉承“融合，责任，团队，开展〞的企业文化理念，遵循“爱心，信心，决心〞的企业核心价值观，提升公司的运作效率，提升产品品质，为LED显示屏开拓了更广泛的应用空间。
LED大屏安装与调试PPT课件
LED系统接收卡接口
RJ45网线连接
非屏蔽 第2页/共11页
下一个口接（输出口）
LED大屏安装与调试
二 显卡安装设置 1 ATI系列显卡 在桌面点鼠标右键，在弹出的菜单中单击“属性”菜单，在弹出的“显示属性”对话筐选择
“设置”选项，单击“高级”按钮，选择，“显示”选项，在FPD显示左边有一个红色的三角按 扭，点击后变为绿色，再单击“应用”按扭即可。如下图所示
led大屏安装与调试2led调试系统接口连接示意图控制连接计算机接口显示卡接口led系统卡接口led系统接收卡接口计算机串口rs232通过串口连接线连接系统发送卡的rj11电话线接dvi输出连接口s端子连接口接计算机显示器rj45独立数据输出口可独立连接两组转接卡rj11数据输出用计算机串口rs232连接传送控制信息dvi输入口用dvi连接线连接显示卡dvi口5v电源接口接收卡外置时需求rj45网线连接口输入口rj45网线连接口输出口串口连接线dvi连接线非屏蔽双绞线下一个接收卡非屏蔽双绞线ati系列显卡在桌面点鼠标右键在弹出的菜单中单击属性菜单在弹出的显示属性对话筐选择设置选项单击高级按钮选择显示选项在fpd显示左边有一个红色的三角按扭点击后变为绿色再单击应用按扭即可
第3页/共11页
点击它，使 它变为脸色
注： 如果要播放视频，一定要在高级属性中选择“覆盖”选项，单击 “复制模式选项”按扭，然后选择“全第部4页相/共同1”1，页再单击“应用”
LED大屏安装与调试
• 2 NVIDIA系列显卡 • 在桌面点击鼠标右键，在弹出的菜但单中单击”属性“，在弹出的”显示属性“对话筐中选择”
第1页/共11页
LED大屏安装与调试
调试
系统接口连接示意图
一 控制连接
图解透明LED显示屏吊装安装方式步骤
LED透明屏安装方式常见有垒装、吊装、挂装。
其中垒装一般常见于玻璃橱窗、展厅等，挂壁式挂装常见于中庭楼层跨层区域，或幕墙/橱窗安装面向室内播放的应用场景。
下面要重点介绍的是威特姆iClear透明LED显示屏吊装安装方式：
LED透明屏吊装，常见于大型舞台数字舞美活动、商业显示，或展厅的特殊造型。
透明LED显示屏屏体轻薄，一般总量10KG/㎡左右。
由于重量轻，对承重性要求没常规LED显示屏那么高，可以较容易实现大面积吊装，而且安装方式更简单快捷。
第一步：将吊钩组件锁入吊梁组件中
第二步：固定好的吊钩和吊梁组件挂入顶部钢管
第三步：屏与横梁定位销定位，推入快速锁旋紧到横梁上
第四步：定位销定位，以此锁紧两边和中间的快速锁
第五步：以此插入电源和信号线公母头
第六步：横向固定以次旋紧横向快速锁
多块LED透明屏中部拼接示意图
6块iClear透明LED显示屏屏拼接背面效果
6块iClear透明LED显示屏拼接正面效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED显示屏多种安装方式图文详解
责任编辑：锐凌光电 访问量：497
LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁 吊装、球
场围栏安装。下面我们将为大家介绍较为常见的 6种LED显示屏安装方 式：
善地式
LED
显示屏安装方法
LED
显示屏壁挂式安装
1）此安装方式通常用于 户内或者半户外
2 ）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做 成折叠
一体式框架
3）屏体面积稍大一些，一般采用 前维护设计（即正面维护设计，通常采用 列拼装
方式）
2、立柱式安装方式
LLD
I.ED
LED
屏常
LED显示屏根据用户使用环境不同，分为多种安装方式，有：壁挂式、悬 臂
式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、 弧形
式等多种安装方式。以下是 LED显示屏多种安装方式图文详解：
1、壁挂式安装方式
单立柱与双立柱安装
立柱式安装方式有多种，一般作户外广告使用，以下:
1） 单立柱安装方式：适用于小屏应用
2） 双立柱安装方式：适用于大屏应用
3） 封闭式维护通道：适用于简易箱体
4） 敞开式维护通道：适用于标准箱体
3、悬臂式安装方式
显示屏面
包边
立柱
单立柱安装方
/地基
后蜒护空间
1
封闭式
LED
显示屏立柱式安装
a
闻百丁
|| ?
单立校安装
双立柱安装方式
LED
显示屏悬壁式安装
1 ）此方式多用于户内以及半户外
2） 一般用于通道、走廊入口处，也有车站、火车站、地铁口入口 处等
3） 有用于公路、铁路、高速公路上作交通诱导使 用
4 ）屏体设计一般采用一体柜设计，或者吊装结构设计
4、悬挂式安装方式
LED
显示屏悬挂式安装
此安装方式与悬臂式安装方式大同小异， 应用都一样，屏体采用一体柜设 计方
案，适用于室内、半户外屏体
内嵌安装方式
LED
显示屏镶嵌式安装
1 ）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面
2）采用简易箱体设计
3 ）一般采用前维护（正面维护设计）
4） 此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大 的屏体
5） 一般多用于大厦门口、大楼大厅等
6、站立式安装方式
LED
显示屏站立式安装
5、镶嵌式安装方式
显示屏
内1ft选桓
LED
显示屏落地式安装
1） 一般采用一体柜设计，也有分列式组合设计
2） 适用于户内小点距规格屏体
3） 一般显示面积小
4） 主要典型应用LEDTV设计
7、楼顶式安装方式
方式
1
显示面
方式
2
站立安装方式
注=为俣证宦好槌牺* S 安裳庭架
LED
显示屏楼顶式安装
1）此安装方式抗风力是个关键
2 ）一般带有倾斜角度安装，或者模组米用斜 8 °设计
3）多用于户外广告显示
8、足球场围栏式安装方式
LED
显示屏足球场安装
用于足球场四周一圈围栏广告显示
屏体视角可随支撑架斜度调节而调整
采用软硅胶面罩设计，并且采用软弧顶设计，以免运动碰撞受伤
9、租赁吊装方式
LED
显示屏租赁吊装
屏的尺寸按普通屏确定。
吊装屏不宜做大。一般要求在6M*10M以下。特殊箱体材质和条幕式的例 外。
顶部配吊梁，底部配底梁。吊梁用于吊装屏。
行与行箱体间，用吊装机构连接，水平箱体间装锁扣拉紧。
吊装机构分：齿轮式、锥杆式、螺栓式。
齿轮式比较贵，美观，
锥杆式价格适中，可靠。
螺栓式最便宜，可靠，组装比较麻烦，适宜不反复拆装的情况下
10、弧形式安装方式
画面长度x宽度（高度）：LxW 画面长度W :指画面的高度。
画面长度L:画面的长度。
画面长度可以按圆或弧的周长来初步确定。 再除以模组长度，以确定模组数 量。
对于圆形屏尽量按92个模组来分；尽量按2、3、4、5、6的整数位倍来确 定一行的
模组数（方便划分箱体，易于生产）。模组的拔模斜度一般是 2度，-
个模组只有4度。即一般需要92个模组以组成一个完美的圆形屏。最不不宜低 于60个
模组。
确定一行模组数量后，即可得出画面的长度。
画面长度L =模组数*模组长度
画面面积A = L*W
对于非圆形屏（弧形屏），只需要按需要划分下来，就像切蛋糕样的。
安装架需要根据圆形屏（弧形屏）的尺寸定制。
10UC0
10、桁架移动式安装方式
LED
显示屏桁架式安装
功力JSSU采翊舍湾产2 2K可耳达・
电操速机
运输嬢重来用伽綾绳机械传甜. 锲
谨支行峯衡
支架部号采用电。*酉0扁逊焊按制布. 表
面鞘亚光黒
畀轨部分.上轨追采用1計工字悌，
IK无劫力附絵小^6®.
下埶道采用"豪工宇御. 配无
豹力滑辂小年廿秦.
<>配曹变频3h 速度
io-i&i/«in
5, ttlfSE安全系St
6. 瞪制系统采用西门子PLC.
与
电脑直铁控制
丁、电脑一套
移动开合屏技术说明
1 ）屏体根据实际需要可实时移动
2） 屏体移动根据显示画面和现场情况进行分合移动
3） 采用桁架导轨式设计
4） 一般应用于舞台背景屏体，多用于 电视台、演唱会 等现场
上轨轉
钢墮绳转功
先对力體轮小车
下轨這
