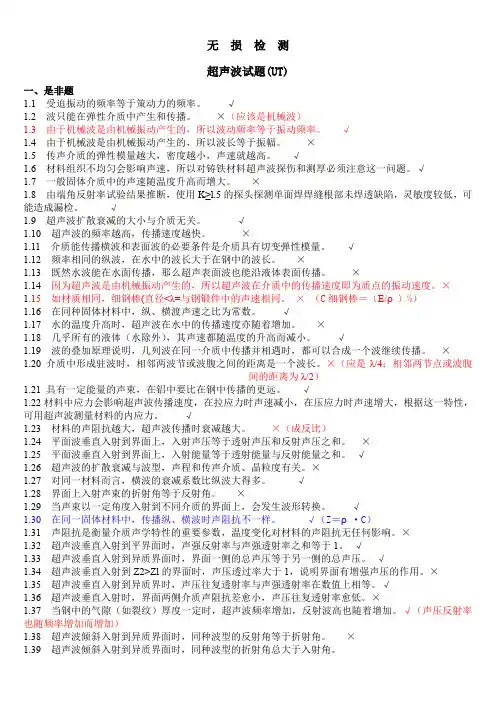

一、是非题

1.1 受迫振动的频率等于策动力的频率。√

1.2 波只能在弹性介质中产生和传播。×(应该是机械波)

1.3 由于机械波是由机械振动产生的,所以波动频率等于振动频率。√

1.4 由于机械波是由机械振动产生的,所以波长等于振幅。×

1.5 传声介质的弹性模量越大,密度越小,声速就越高。√

1.6 材料组织不均匀会影响声速,所以对铸铁材料超声波探伤和测厚必须注意这一问题。√

1.7 一般固体介质中的声速随温度升高而增大。×

1.8 由端角反射率试验结果推断,使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷,灵敏度较低,可能造成漏检。√

1.9 超声波扩散衰减的大小与介质无关。√

1.10 超声波的频率越高,传播速度越快。×

1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。√

1.12 频率相同的纵波,在水中的波长大于在钢中的波长。×

1.13 既然水波能在水面传播,那么超声表面波也能沿液体表面传播。×

1.14 因为超声波是由机械振动产生的,所以超声波在介质中的传播速度即为质点的振动速度。×

1.15 如材质相同,细钢棒(直径<λ=与钢锻件中的声速相同。×(C细钢棒=(E/ρ)½)

1.16 在同种固体材料中,纵、横渡声速之比为常数。√

1.17 水的温度升高时,超声波在水中的传播速度亦随着增加。×

1.18 几乎所有的液体(水除外),其声速都随温度的升高而减小。√

1.19 波的叠加原理说明,几列波在同一介质中传播并相遇时,都可以合成一个波继续传播。×

1.20 介质中形成驻波时,相邻两波节或波腹之间的距离是一个波长。×(应是λ/4;相邻两节点或波腹

超声波检测二级试题库(UT)(含答案)(三)

超声波检测二级试题库(UT)(含答案)(三)

无损检测

超声波试题

(UT)

第三部分

5.11 无缝钢管缺陷分布的方向有;()

A、平行于钢管轴线的径向分布

B、垂直于钢管轴线的径向分布

C、平行于钢管表面的层状分布

D、以上都可能

5.12 小口径钢管超探时探头布置方向为:()

A、使超声沿周向射入工件以探测纵向缺陷

B、使超声沿轴向射入工件以探测横向缺陷

C、以上二者都有

D、以上二者都没有

5.13 小口径无缝钢管探伤中多用聚焦探头,其主要目的是:()

A、克服表面曲率引起超声散焦

B、提高探伤效率

C、提高探伤灵敏度

D、以上都对

5.14 钢管原材料超探试样中的参考反射体是:()

A、横孔

B、平底孔

C、槽

D、竖孔

5.15 管材横波接触法探伤时,入射角的允许范围与哪一因素有关()

A、探头楔块中的纵波声速

B、管材中的纵横波声速

C、管子的规格

D、以上全部

5.16 管材周向斜角探伤与板材斜角探伤显著不同的地方是()

A、内表面入射角等于折射角

B、内表面入射角小于折射角

C、内表面入射角大雨折射角

D、以上都可能

5.17 管材水漫法探伤中,偏心距x与入射角α的关系是()。

(rR为管材的内外半径)

5.18 管材自动探伤设备中,探头与管材相对运动的形式是()

A、探头旋转,管材直线前进

B、探头静止,管材螺旋前进

C、管材旋转,探头直线移动

D、以上均可

5.19 下面有关钢管水浸探伤的叙述中,哪点是错误的()

A、使用水浸式纵波探头

B、探头偏离管材中心线

C、无缺陷时,荧光屏上只显示始波和l~2次底波

D、水层距离应大于钢中一次波声程的1/2

5.10 钢管水浸聚焦法探伤中,下面有关点聚焦方法的叙述中,哪条是错误的?()

超声波检测二级试题库(UT)

超声波检测二级试题库(UT)

无损检测

超声波试题(UT)

一、是非题

1.1 受迫振动的频率等于策动力的频率。

1.2 波只能在弹性介质中产生和传播。

1.3 由于机械波是由机械振动产生的,所以波动频率等于振动频率。

1.4 由于机械波是由机械振动产生的,所以波长等于振幅。

1.5 传声介质的弹性模量越大,密度越小,声速就越高。

1.6 材料组织不均匀会影响声速,所以对铸铁材料超声波探伤和测厚必须注意这一问题。

1.7 一般固体介质中的声速随温度升高而增大。

1.8 由端角反射率试验结果推断,使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷,灵敏度较低,可能造成漏检。

1.9 超声波扩散衰减的大小与介质无关。

1.10 超声波的频率越高,传播速度越快。

1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。

1.12 频率相同的纵波,在水中的波长大于在钢中的波长。

1.13 既然水波能在水面传播,那么超声表面波也能沿液体表面传播。

1.14 因为超声波是由机械振动产生的,所以超声波在介质中的传播速度即为质点的振动速度。

1.15 如材质相同,细钢棒(直径<λ=与钢锻件中的声速相同。

1.16 在同种固体材料中,纵、横渡声速之比为常数。

1.17 水的温度升高时,超声波在水中的传播速度亦随着增加。

1.18 几乎所有的液体(水除外),其声速都随温度的升高而减小。

1.19 波的叠加原理说明,几列波在同一介质中传播并相遇时,都可以合成一个波继续传播。

1.20 介质中形成驻波时,相邻两波节或波腹之间的距离是一个波长。

1.21 具有一定能量的声束,在铝中要比在钢中传播的更远。

UTIII级2期考题真题超声检测三级考试真题

UTIII级2期考题真题超声检测三级考试真题

综合分析题一:

某压力容器厂制造蜡油加氢装置一、二类容器,设备有换热容器、分离容器(包括塔器、吸附器、分液罐)以及储运容器等,容器主体材质有20R、Q245R、Q345R、15CrMOR、20R+316L、Q245R+316L等,容器直径从ø800mm~ø4000mm不等,容器筒体或封头用钢板(或复合钢板)公称厚度主要有8mm、12mm、16mm、20mm、24mm、32mm、20+3mm、24+3mm、32+3mm等,容器上接管公称直径在ø32mm~ø250mm之间(不含ø250mm),其与筒体或封头连接形式均为插入式焊接接头。

设备按现行相关规程,标准设计制造,另外设计技术条件要求:

1、每台容器的对接接头除进行规定的射线检测外,还需进行局部超声检测,检测长度不得

少于各焊缝接头长度的20%,且不得小于250mm,包括所有焊缝交叉部位。

2、对于接管公称直径大于等于ø80mm插入式接管与筒体(或封头)焊接接头进行100%超

声检测

3、同一规格和材质的钢板进行超声复验,复验比例以张计抽检20%,质量合格级别不得低

于II级

4、容器焊接接头超声检测技术等级B级,质量合格等级为II级。

请根据容器及超声检测设备和器材的情况,回答以下问题。

编制超声检测工艺规程除依据设计技术条件及图纸要求外,还应遵守哪些法律法规标准?

根据压力容器制造过程超声检测的要求,填写探头和试块的用途,如不需要或不合适,

如何对超声检测仪器、探头和试块进行管理,以保证检测的有效性和可靠性?

操作指导书首次应用前应进行工艺验证,试以¢3200mmx32mm环缝,C级检测为例,说明如何进行工艺验证。

ut无损检测考试试题1

ut无损检测考试试题1

无损检测考试试题

选择题(将认为正确的序号字母填入题后面的括号内,只能选择一个答案)? ?

1.下列材料中声速最低的是(a):a.空气? b.水? c.铝? d.不锈钢? ?

2.一般来说,在频率一定的情况下,在给定的材料中,横波探测缺陷要比纵波灵敏,这是因为(a)a.横波比纵波的波长短? b.在材料中横波不易扩散? c.横波质点振动的方向比缺陷更为灵敏? d.横波比纵波的波长长? ?

3.超声波探伤用的横波,具有的特性是(a)a.质点振动方向垂直于传播方向,传播速度约为纵波速度的1/2? b.在水中传播因波长较长、衰减小、故有很高的灵敏度c.因为横波对表面变化不敏感,故从耦合液体传递到被检物体时有高的耦

合率? d.上述三种都不适用于横波? ?

4.超过人耳听觉范围的声波称为超声波,它的频率高于(b):a.20赫? b.20千

赫? c.2千赫? d.2兆赫? ?

5.超过人耳听觉范围的声波称为超声波,它属于(c):a.电磁波? b.光波? c.

机械波? d.微波? ?

6.波长λ、声速C、频率f之间的关系是(a):a.λ=c/f? b.λ=f/c? c.c=f/λ? ?

7.应用2P20x20 60°的探头探测钢时,钢材中超声波的波长是(b):a.1.43m

m? b.1.6mm? c.2.95mm? d.2.34mm? ?

8.可在固体中传播的超声波波型是(e):a.纵波? b.横波? c.表面波? d.板波?

e.以上都可以? ?

9.可在液体中传播的超声波波型是(a):a.纵波? b.横波? c.表面波? d.板波?

无损检测超声波二、三考试复习题库

无损检测超声波二、三考试复习题库

无损检测超声波二、三级考试

复习题库

1、超声波是一种机械震动波,描述机械震动波的特征量是(e)

a。频率;b.周期;c.波速;d。波长;e.以上都是

2反映超声波特征的重要物理量是(d)

a.声压;

b.声强;

c.声阻抗;

d.以上都是

3、波动的形式(波形)可以分为(e)

a。声压;b。声强;c.声阻抗;d.以上都是

4、声波在无限大且各向同性的介质中传播时,同一时刻介质中振动相位相同的所有质点所联成的面称为(a)。

a.波振面;b。波前;c.波线;d。以上都不是

5、声波在无限大且各向同性的介质中传播时,某一时刻振动所传到的距离最远的各点所联成的面称为(b)

a。波阵面;b。波前;c。波线;d.以上都不是

6、两列振幅相同的相干波在同一直线上沿相反方向彼此相同传播时会产生(c)现象

a.叠加;

b.干涉;c。驻波;d。以上都不是

7、产生明显驻波的条件是(d)

a. 介质厚度有限;b。介质厚度等于半波长;c. 介质厚度为半波长的整数倍;d.以上都是

8、单位时间内通过超声波传播方向垂直截面单位面积上,并且与声压的振幅平方成正比的声能称为(b)

a. 声压;

b.声强;

c.声强;d。声能

9、在有声波传播的介质中,某一点在某一瞬间所具有的压强与没有声波存在时该点的静压强之差称为(a)。

a。声压;b。声强;c.声强;d。声能

10、声压P与声强I的关系式是(c)

a.I=P/2Z;

b. I=P2/Z2;c。I=P2/2Z;d。I=P2/4Z(式中Z为传声介质的声阻抗)

11、声压P、介质ρ、声速C、质点振动速度V之间的关系是(d)

超声考试试题及答案

超声考试试题及答案

超声考试试题及答案

一、单项选择题(每题1分,共20分)

1. 超声波在介质中传播时,其速度与介质的哪种物理性质有关?

A. 密度

B. 弹性模量

C. 粘滞度

D. 温度

答案:B

2. 下列哪项不是超声检查的主要用途?

A. 观察器官结构

B. 测量器官血流

C. 判断组织硬度

D. 进行器官活检

答案:D

3. 超声波在生物组织中的衰减主要与哪些因素有关?

A. 频率

B. 传播距离

C. 组织密度

D. 以上都是

答案:D

4. 超声成像中,下列哪项不是多普勒效应的应用?

A. 彩色多普勒血流成像

B. 频谱多普勒分析

C. B型超声成像

D. 脉冲波多普勒

答案:C

5. 在超声检查中,下列哪项参数与图像分辨率最相关?

A. 超声波的频率

B. 探头的深度

C. 探头的接触面积

D. 检查的时间

答案:A

6-20. (略,类似结构的题目)

二、多项选择题(每题2分,共10分)

21. 下列哪些因素会影响超声波在生物组织中的传播?

A. 组织的密度

B. 组织的弹性

C. 超声波的频率

D. 超声波的波长

答案:A C

22. 在超声检查中,哪些措施可以提高图像的清晰度?

A. 增加探头与检查部位的距离

B. 使用高频探头

C. 减少超声发射的功率

D. 使用适当的成像模式

答案:B D

23-25. (略,类似结构的题目)

三、判断题(每题1分,共10分)

26. 超声波在不同介质中传播速度相同。(错误)

27. 超声检查是一种无创、无痛、无放射性的检查方法。(正确)

28. 超声波在生物组织中的传播不会受到任何衰减。(错误)

29. 多普勒效应可以用于测量血管内血流的速度和方向。(正确)

UT1级超声波检测习题

UT1级超声波检测习题

UT一级超声波检测复习题

是非题

1. 机械波是由机械振动产生的,波动频率就是振动频率。(○)

2. 材料组织不均匀会影响声速。(○)

3. 一般固体中的声速随温度的升高而增大(×)

4. 介质能传播横波和表面波的必要条件是介质具有切变弹性摸量。(○)

5. 同样能量的声束在铝中要比钢中传播的更远。(×)

6. 材料的声阻抗越大,传播时衰减越大(○)

7. 在同一材料中。传播纵波、横波时声阻抗不一样。(○)

8. 超声波以10°角入射钢/水界面时,反射角等于10°。(○)

9. 超声波入射到C1<C2的凹曲面时,其透过波发散。(×)

10. 超声波入射到C1>C2的凸曲面时,其透过波聚焦。(○)

11. 超声波频率越高,近场区的长度越大。(○)

12. 探头的频率越高,声束扩散角越小。(○)

13. 超声波的指向性不仅与频率有关,并且与波形有关。(○)

14. 超声波的近场长度越短,声束指向性越好。(○)

15. 超声波的能量主要集中在主声束内。(O)

16. 频率和晶片尺寸相同时,横波比纵波指向性好。(○)

17. 对空心圆柱体在内孔探伤时,回波声压比同声程大平底低。(×)

18. 探伤中发射超声波是利用正压电效应,接收超声波是负压电效应。(×)

19. B型显示能够展现工件中的缺陷埋藏深度。(○)

20. C型显示能够展现工件中的长度和宽度。(○)

21. A型显示利用曲线板可显示缺陷的当量和埋藏深度。(○)

22. 探伤仪的扫描电路是控制探头在工件探伤面上的扫查电路。(×)

23. 调节“深度”旋钮即是在改变水平扫描线的扫描速度。(○)

超声波检测二级试题库(UT)(含答案)(三)

超声波检测二级试题库(UT)(含答案)(三)

无损检测

超声波试题

(UT)

第三部分

5.11 无缝钢管缺陷分布的方向有;()

A、平行于钢管轴线的径向分布 B 、垂直于钢管轴线的径向分布

C、平行于钢管表面的层状分布 D 、以上都可能

5.12 小口径钢管超探时探头布置方向为:()A、使超声

沿周向射入工件以探测纵向缺陷B、使超声沿轴向射入工件

以探测横向缺陷C、以上二者都有

D、以上二者都没有

5.13 小口径无缝钢管探伤中多用聚焦探头 . 其主要目的是:()

A、克服表面曲率引起超声散焦 B 、提高探伤效率

C、提高探伤灵敏度 D 、以上都对

5.14 钢管原材料超探试样中的参考反射体是:()

A、横孔 B 、平底孔 C 、槽 D 、竖孔

5.15 管材横波接触法探伤时. 入射角的允许范围与哪一因素有关()

A、探头楔块中的纵波声速 B 、管材中的纵横波声速

C、管子的规格 D 、以上全部

5.16 管材周向斜角探伤与板材斜角探伤显著不同的地方是()

A、内表面入射角等于折射角 B 、内表面入射角小于折射角

C、内表面入射角大雨折射角 D 、以上都可能

5.17 管材水漫法探伤中 . 偏心距 x 与入射角α的关系是()。

(rR 为管材的内外半径)

. .

5.18 管材自动探伤设备中 . 探头与管材相对运动的形式是()A、探头旋转 .

管材直线前进 B 、探头静止 . 管材螺旋前进C、管材旋转 . 探头直线移动 D 、

以上均可

5.19 下面有关钢管水浸探伤的叙述中 . 哪点是错误的()A、使用水浸

式纵波探头 B 、探头偏离管材中心线C、无缺陷时 . 荧光屏上只显示始

波和 l ~2 次底波D、水层距离应大于钢中一次波声程的 1/ 2

超声波探伤3级理论试题

超声波探伤3级理论试题
是否需要曲面对比试块?如何进行曲面修正?
⑶ 探头的选择:
a.对焊缝探伤:按照检测技术等级A.B.C的不 同技术要求, 应分别根据板厚,检测母材部位 及焊缝部位等不同情况按JB/T4730标准主要 选取探头,并考虑:纵缝与环缝的差别,T型 环缝及管座角焊缝,纵、环环缝用探头。
b.锻、铸件探伤:
主要内容为标准各部概念性的内容,涉及到 标准部分,包括对人员培训,资格,各检测 方法适用范围、仪器、试块、探头、灵敏度 等。
三、单项选择题
主要内容为标准中各部分的适用范围,对 工件要求、探头、试块、灵敏度、测量方法 等方面内容,要求对UT检测方法,检测标准 有较好的理解,并能熟练应用。一般每题给 出4个答案,只选一个正确答案。
⒀对不等厚板的对接焊缝应如何确定被检焊 缝区域范围,为防止不漏检应采取哪些措施?
⒁对检测出的缺陷如何按照JB/T4730标准 要求对缺陷定性?
UT综合题解答的有关说明
1、综合题可能出现的工件类型: 锅炉或压力容器受压元件部位(如筒体、
封头、设备法兰、大口径接管等)的焊缝、 锻件、铸钢件(碳钢、不锈钢)的检测。或 给出整台设备,注明规格尺寸和材质,焊接方法 等,提供检测要求。
具体形式:
㈠自行编制工艺卡(不提供统一格式),这 时要求各位要熟悉工艺卡应包含的内容和格 式要求,并逐项准确填写。
㈡提供工艺卡格式,按题中格式要求逐项填 写。

度特种设备无损检测时卷2(1)

度特种设备无损检测时卷2(1)

度特种设备无损检测时卷2(1)

UT三级

2022年度特种设备无损检测

UT专业Ⅲ级人员JB4730标准及无损检测

专业知识模拟试卷(开卷)

一. 是非题(在括号内正确的画“O”,错误的画“X”,每题2分,共30分)

1. JB4730《承压设备无损检测》(报批稿)规定:用单直探头或直探头确定缺陷边界范围或指示长度时,使底面第一次反射波升高到荧光屏满刻度的50%,此时探头中心点即为缺陷边界点,探头中心移动的距离即为缺陷的指示长度。(X)

2. JB4730《承压设备无损检测》(报批稿)规定:灵敏度补偿分:曲面补偿,耦合补偿和衰减补偿三部分。(O)

3. JB4730《承压设备无损检测》(报批稿)规定:标准试块应经计量部门鉴定合格(X)

4. JB4730《承压设备无损检测》(报批稿)规定:锻件探伤缺陷密集区以探头在检测面上50mm*50mm的方块作为最小计量单位,其边界可由6dB法决定。(O)

5. 对锻钢件进行超声检测时,完好区的底波高40dB,缺陷

区底波高30dB,缺陷波高24Db按JB4730《承压设备无损检测》(报批稿)规定:该锻件应评为Ⅱ级。(O)

6. JB4730《承压设备无损检测》(报批稿)规定:对奥氏体不锈钢制承压设备对接焊接接头超声波探伤时,在奥氏体焊缝试块测∮2*30mm横孔距离―波幅曲线。(X)

7. JB4730《承压设备无损检测》(报批稿)规定:对对接焊缝接头进行超声波检测发现缺陷回波时,应对位于定量线及定量线以上的缺陷进行回波幅度、埋藏深度、指示长度、缺陷取向、缺陷位置和自身高度的测定。(X)

超声波检测二级试题库(UT)(含答案)(二)

超声波检测二级试题库(UT)(含答案)(二)

超声波检测二级试题库(UT)(含答案)(二)

无损检测

超声波试题

(UT)

第二部分

2.9 活塞波声场,声束轴线上最后一个声压极大值到声源的距离称为()

A、近场长度

B、未扩散区

C、主声束

D、超声场

2.10 下列直探头,在钢中指向性最好的是()

A、2.5P20Z

B、3P14Z

C、4P20Z

D、5P14Z

2.11下面有关扩散角的叙述-哪一条是错误的()

A、用第一零辐射角表示

B、为指向角的一半

C、与指向角相同

D、是主声束辐射锥角之半

2.12 超声场的来扩散区长度()

A、约等于近场长度

B、约等于近场长度0.6倍

C、约为近场长度1.6倍

D、约等于近场长度3倍

2.13 远场范围的超声波可视为()

A、平面波

B、柱面波

C、球面波

D、以上都不对

2.14 在探测条件相同的情况下面积比为2的两个平底孔,其反射波高相差()

A、6dB

B、12dB

C、9dB

D、3dB

2.15 在探测条件相同的情况下,孔径比为4两个球形人工缺陷,其反射波高相差()

A、6dB

B、l2dB

C、24dB

D、8dB

2.16 在探测条件相同的情况下,直径比为2的两个实心圆柱体,其曲底面同波相差()

A、12dB

B、9dB

C、6dB

D、3dB ;

2.17 外径为D,内径为d的实心圆柱体,以相同的灵敏度在内壁和外圆探测,

如忽略耦合差异,则底波高度比为()

2.18 同直径的平底孔在球面波声场中距声源距离增大1倍则回波减弱:()

A、6db

B、12db

C、3db

D、9db

2.19 同直径的长横孔在球面波声场中距离声源距离增大1倍回波减弱()

A、6db

B、12db

UT-Ⅲ级方法考试试卷

UT-Ⅲ级方法考试试卷

UT-Ⅲ级方法考试试卷

UT method questions for level Ⅲ

拟题级别审批阅卷

Prepared by Level UT Approved by Corrected by__________姓名成绩

Name Mark______________

(full point is 1.5% per question)

1. A couplant is needed for a test on a hot steel plate (250°F). Which of the following materials can be used?

下列那种材料可用作热钢板(120℃)检验的耦合剂?()

A.Water

B.Mercury

水银

C.tractor oil

机油

D.none of the above

以上都不行。

2. A couplant is needed for a test on stainless steel welds. Numerous Couplant are available. Which should be chosen?

检验不锈钢焊缝,在下列提供的几种耦合剂中,应选择哪一种?()

A. a couplant free of chlorine

无氯的耦合剂

B.glycerine

甘油

C.oil

D.water

水。

3. A 5MHz, 0.5in. diameter, flat search unit in water has a near field length of approximately.

III级UT考试练习题

III级UT考试练习题

III级UT考试练习题

UT高级相关知识练习题

一.是非题

1.波动是振动状态的传播过程,因此波动的频率和振动的频率是相同的

2.超声波除了用来探测工件中的缺陷以外,还可以用来测厚、晶粒度和应力等

3.超声波的能量远大于声波的能量,1M Hz的超声波的能量相当于1K Hz声波能量的

100万倍

4.超声波频率越高,传播速度越快。

5.液体介质中能传播纵波,也能传播横波。

6.空气中只能传播纵波,不能传播横波

7.质点的振动方向与波的传播方向一致的波称为横波。

8.表面波只能在固体表面传播,不能在液体表面传播。

9.在超声波传播方向上,单位面积. 单位时间通过的超声能量叫声强。

10.声强与超声频率的平方成正比。

11.声压是指超声场中某点的压强与该点没有超声波存在时的静态压强之差。

12.声阻抗等于介质的密度与声速的乘积.

13.声压差2倍,则两信号的分贝差为6dB(分贝)

14.两声压或波高之比取自然对数后的单位是分贝。

15.大平底声程差1倍,则声压差6dB

16.平底孔声程差1倍,则声压差12dB

17.平底孔孔径差1倍,回波差12dB

18.长横孔孔径差1倍,回波差3dB

19.长横孔声程差1倍,回波差9dB

20.超声波垂直入射到异质界面时,其声压反射率或透射率与界面

两侧介质的声阻抗有

关。

21.同一固体材料中传播纵波和横波时的声阻抗一样。

22.引起超声波衰减的主要原因是扩散、晶粒散射和介质吸收。

23.当超声波横波斜入射时,纵波折射角等于90°时的入射角叫第一临界角。

24.在第二介质中采用横波探伤时,要求第二介质的纵波声速要大于第一介质的纵波声

无损检测UT二级考题

无损检测UT二级考题
19、用水浸聚焦探头探伤小径管,应使探头的焦点落在与声束轴线垂直的管心线上。
( ○ )
20、使用K≥1.5的探头探测单面焊焊缝根部未焊透缺陷,灵敏度较低,可能造成漏检。( ○ )
二、单项选择:(10题,每题2分,共20分。)
得分:阅卷人:
1、在流体中可传播:( A )
A.纵波;B.横波;
C.纵波、横波及表面波;D.切变波。
8
(3)波的叠加原理说明了波的独立性,及质点受到几个波同时作用时的振动的可叠加性。
2、除了频率、晶片材料、晶片尺寸等影响声场性能的指标外,超声波斜探头还有哪些技术指
标?
答:除了频率、晶片材料、晶片尺寸等影响声场性能的指标外,超声波斜探头还有以下技术
指标:
(1)斜探头的入射点和前沿长度:是指其主声束轴线与探测面的交点,入射点至探头前
9、轴类锻件最主要探测方向是:( B )
A.轴向直探头探伤;B.径向直探头探伤;
C.斜探头外圆面轴向探伤;D.斜探头外圆面周向探伤。
10、探测出焊缝中与表面成不同角度的缺陷,应采取的方法是:( C )
A.提高探测频率;B.修磨探伤面;
C.用多种角度探头探测;D.以上都可以。
三、问答题:(4题,每题5分,共20分。)
查和格子扫查等几种。
(1)全面扫查:对钢板作100%的检查,每相邻两次检查应有10%重复扫查面,探头移动
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

综合分析题一:

某压力容器厂制造蜡油加氢装置一、二类容器,设备有换热容器、分离容器(包括塔器、吸附器、分液罐)以及储运容器等,容器主体材质有20R、Q245R、Q345R、15CrMOR、20R+316L、Q245R+316L等,容器直径从ø800mm~ø4000mm不等,容器筒体或封头用钢板(或复合钢板)公称厚度主要有8mm、12mm、16mm、20mm、24mm、32mm、20+3mm、24+3mm、32+3mm等,容器上接管公称直径在ø32mm~ø250mm之间(不含ø250mm),其与筒体或封头连接形式均为插入式焊接接头。

设备按现行相关规程,标准设计制造,另外设计技术条件要求:

1、每台容器的对接接头除进行规定的射线检测外,还需进行局部超声检测,检测长度不

得少于各焊缝接头长度的20%,且不得小于250mm,包括所有焊缝交叉部位。

2、对于接管公称直径大于等于ø80mm插入式接管与筒体(或封头)焊接接头进行100%

超声检测

3、同一规格和材质的钢板进行超声复验,复验比例以张计抽检20%,质量合格级别不得

低于II级

4、容器焊接接头超声检测技术等级B级,质量合格等级为II级。

容器制造厂的超声检测设备和器材见下表:

仪器型号PXUT-350、CTS-26

探头单晶直探头5N14、5P20Z、2.5P20Z

单晶斜探头5P8*9K1/K1.5/K2/K2.5 2.5P20*22K1/K1.5/K2/K2.5

双晶直探头5P10FG4Z、5P20FG10Z、5P20FG15Z、 2.5P10FG5Z、

2.5P20FG8Z

试块标准试块CSK-IA

对比试块CSK-IIA-1、CSK-IIA-2、CSK-IIA-3、CSK-ⅣA-1、CSK-ⅣA-2、

GS、RB-L、RB-C、阶梯平底试块、板材检测用试块1号、板

材检测用试块2号、板材检测用试块3号

请根据容器及超声检测设备和器材的情况,回答以下问题。

1.1编制超声检测工艺规程除依据设计技术条件及图纸要求外,还应遵守哪些法律法规

标准?

1.2根据压力容器制造过程超声检测的要求,填写探头和试块的用途,如不需要或不合适,填写不用。

器材规格或代号用途

探头5N14

5P20Z

2.5P20Z

5P8*10K1

5P8*10K1.5

5P8*10K2

5P8*10K2.5

2.5P20*22K1

2.5P20*22K1.5

2.5P20*22K2

2.5P20*22K2.5

5P10FG4Z

5P20FG10Z

5P20FG15Z

2.5P10FG5Z

2.5P20FG8Z

试块CSK-IA

CSK-IIA-1

CSK-IIA-2

CSK-IIA-3

CSK-ⅣA-1

CSK-ⅣA-2

GS

RB-L

RB-C

阶梯平底试块

板材检测用试块1号

板材检测用试块2号

1.3如何对超声检测仪器、探头和试块进行管理,以保证检测的有效性和可靠性?

1.4操作指导书首次应用前应进行工艺验证,试以¢3200mmx32mm环缝,C级检测为例,说明如何进行工艺验证。

综合分析题二:

某球罐制造安装公司制造一台2000m3环形球罐(见图1)。规格为S¢15700mmx48mm,壳体材质为07MnNiVDR(在调质状态下使用),盛装介质为丙烷,球片在制造厂车间压制,现场组焊,可选用的超声设备和器材有:数字超声仪PXUT-350,探头5P13*13K1/K1.5/K2,2.5P13*13K1/K1.5/K2,2.5P20*22K1/K1.5/K2,2.5P20Z、5P14Z等,试块CSK-IA、CSK-IIA系列等。制造技术条件要求对球罐壳体对接焊接接头进

行100%超声检测,检测技术等级为B级。质量合格等级为I级

请回答下列问题

2.1按相关法规和标准规定,(1)在钢板制造厂或球罐制造单位对壳体用钢板进行超

声波检测时,检测比例是多少?质量合格等级为哪一级?(2)在安装现场对球壳板进场超声复检时,检测范围和比例是多少?质量合格等级为哪一级?(3)写出球罐壳体对接焊接接头的无损检测时机。

2.2人孔与壳体对接焊接接头A1如图2和图3,关于该焊接接头的超声检测,请回答

下列问题

图2球罐上人孔与球壳连接焊缝祥图

图3球罐上人孔与球壳连接焊缝探头位置示意图

(1)按检测面选择合适的探头

(2)对嵌入式接管与筒体(封头)对接接头是否可以在接管内壁进行检测?通过计算说

明A1焊缝是否可以检测。

相关文档
最新文档
