化学锚栓介绍

24
幕墙结构国际上常用金属锚栓，而国内常用化学锚栓
金属锚栓不存在高温影响问题，化学锚栓在高温环境，比如70度以上容易老化。化学锚栓的安装需要专业的技术培训，钻孔深度不准确或者双组分胶体混合不均匀则达不到设计承载能力。化学锚栓有固化时间周期需求，不能及时受力。化学锚栓需要更高的储存和运输环境，导致较高成本。
三个技术指标
α －有效锚固系数 ≥ 1
ν －抗拉/抗剪承载力变异系数； ≤ 0.15
γ －滑移系数； ≥ 0.8
是最基本的要求

3
基本要求所有在市场中生产,销售及使用的锚栓都应首先满足以上3个最基本的性能要求,如果不能满足,就是不合格的产品.
经国家权威检测机构”国家建筑质量检测监督中心”检测:
HILTI HAS螺杆是工厂化加工与生产的原厂定形产品加工工艺和材质有品牌保障
HILTI HAS螺杆的力学指标稳定，离散度低
其抗拉抗剪承载力标准值约为极限值的93% 与HILTI HVU配合变异系数约为0.03

21
HAS 螺杆
HVA = HVU+HAS 各项认证报告基于两者组合
HAS 螺杆
加工工艺及外形设计 HAS螺杆与普通螺杆在外形设计上有很大的区别 1 双面45度切削尖角设计，便于切碎药剂包装并使之搅拌均匀 2 凹形压痕，提供明显埋深标记，为施工及验收提供方便
3 独特的六角头设计，为小直径锚杆快速装卸提供便利
1
2
3

20
HAS 螺杆
物理化学特性
HAS螺杆是HVA锚栓的主要构件，HVA有多个国际认证作为技术保证，质量责任建立在以喜利得生产的HVU+HAS组合、而非其它螺杆试验之上。

Hilti HVU2 M8-M30 锚固嵌缝剂说明书

化学品安全技术说明书依据GB/T 16483、GB/T 17519编制版本:2.3修订日期: 2022/01/10 最初编制日期: 2022/01/10取代: 2019/04/041产品形态混合物产品代码B U A n c h o r化学品中文名称锚固嵌缝剂 H V U 2 M 8 – M 30 / A d h e s i v e C a p s u l e H V U 2 M 8 –M 30化学品的推荐用途粘合锚栓胶囊适用于混凝土锚栓紧固使用化学品的限制用途仅供专业使用供应商喜利得（中国）商贸有限公司耀元路58号环球都会广场2号楼8层浦东新区200126 上海T +86 21 6016 7316 安全技术说明书编制部门H i l t i E n t w i c k l u n g s g e s e l l s c h a f t m b H H i l t i s t r a ße 686916 K a u f e r i n g - D e u t s c h l a n d T +49 8191 906876a n c h o r .h s e @h i l t i .c o m应急咨询电话S c h w e i z e r i s c h e s T o x i k o l o g i s c h e s I n f o r m a t i o n s z e n t r u m – 24h S e r v i c e+41 44 251 51 51 (i n t e r n a t i o n a l )第 2 部分危险性概述健康危害皮肤致敏类别1生殖毒性类别1B环境危害危害水生环境 - 急性危险类别2危害水生环境 - 长期危险类别2上述未涉及的其他危险性，分类不适用或无法分类化学品安全技术说明书依据GB/T 16483、GB/T 17519编制象形图 (GHS CN)警示语 (GHS CN) 危险。

喜利得锚栓系列

全面认证
耐火测试
镀锌钢材
实心砖
空心砖
外螺纹
内螺纹
先置式
化学锚栓系统
混凝土基材应用
裂缝混凝土上的重型化学紧固 HVZ 定型化学锚栓
* 适应开裂混凝土性能
无膨胀压力小边距，小间距牢固的箔膜包装，可用于不规则孔洞无膨胀压力不含苯乙烯，无异味不含增塑剂环保软箔包装无膨胀压力小边距，小间距牢固的箔膜包装，可用于不规则孔洞锚固深度适应范围广(4-20x螺杆直径，≥40mm) 使用标准螺杆即可应用于地震区裂缝混凝土一款粘结剂可广泛适用于多种螺杆和套筒安装操作简单，无需特殊工具，作业时间灵活无膨胀压力灵活的钻头直径选择灵活的工作时间
化学锚栓 HIT-RE 500-SD 防开裂化学锚栓锚固粘结剂 HIT-RE 500 后锚固粘结剂 HIT-HY 200 后锚固粘结剂 HVA 化学锚栓 HDE 无绳电动胶枪 P 161 P 162 P 163 P 164 P 202
机械锚栓
HDA 重型自切底锚栓 HSL-3 重型锚栓 HSL-GR A4 不锈钢螺杆型重型锚栓 HSC 安全锚栓 HMU 后扩底热浸镀锌锚栓 HST 安全螺栓式锚栓 HSA 标准螺栓式锚栓 S-TB 扭矩杆 HSV 标准螺栓式锚栓 HUS3-H 切底自攻锚栓 HLC 套筒式锚栓 HKD 敲击式锚栓 HKV 敲击式锚栓 HUD 万用锚栓 HPS-1 压胀锚栓 HRD 框架锚栓 HLD 隔间墙锚栓 HHD-S 空心砖锚栓 HA 8 钩状锚栓 DBZ 楔入式锚栓 P 167 P 169 P 171 P 172 P 173 P 175 P 176 P 177 P 178 P 179 P 181 P 183 P 185 P 187 P 188 P 189 P 190 P 191 P 192 P 193

HVA喜利得化学锚栓

孔径
do(mm)
10 12 14 18 24 28 30 35 37 40 42
配套内螺纹套筒
HIS-N M8 HIS-N M10 HIS-N M12 HIS-N M16 HIS-N M20
孔径
do(mm)
14 18 22 28 32
每盒包装品名 (只)
10 HVU M 8x80
10 HVU M 10x90
HAS-E-R 螺杆
材质：A4-70不锈钢(DIN 1.4401 / SS316)
螺杆尺寸螺杆长度 (mm)
孔深 (mm)
M8 110
80
M10 130
90
M12 160
110
M16 190
125
M20 240
170
M24 290
210
最大固定物厚度
(mm)
14 21 28 38 48 54
每盒数量
基本设计参数请参阅153页
HVA 130
HVA
HVA-HIS 内螺纹定型化学锚栓系统
适用螺
杆尺寸
M8 M10 M12 M16 M20
孔径
孔深
(mm)
(mm)
14
90
18
110
22
125
28
170
32
205
扭紧力矩
HIS-N/HIS-RN
15/12 28/23 50/40 85/70 170/130

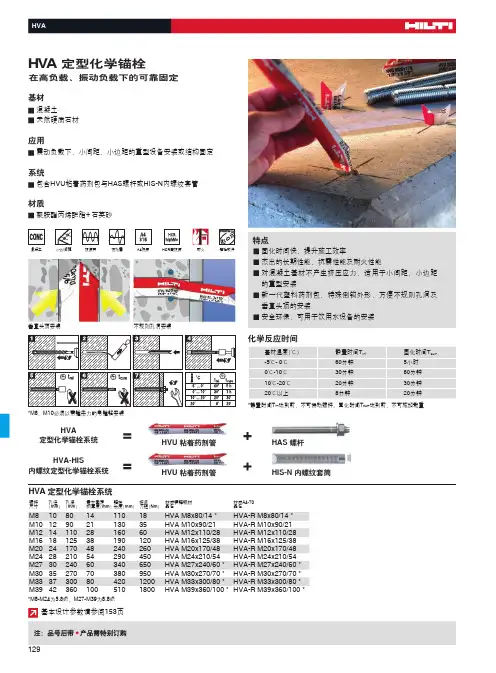

HVA
HVA 定型化学锚栓
在高负载、振动负载下的可靠固定
基材
混凝土天然硬质石材
应用
震动负载下，小间距、小边距的重型设备安装或结构固定
系统
包含HVU粘着药剂包与HAS螺杆或HIS-N内螺纹套管

常用喜利得膨胀螺栓应用

锚栓尺寸
tfix
[mm] (小/中/大)1)
d0
[mm] 公称钻孔直径
[mm] 钻头直径
h1
[mm] 钻孔深度
hef
[mm] 有效锚固深度
l
[mm] 锚栓长度 2)
tfix 小 tfix 中 tfix 大
[mm] 锚栓头与垫片高度
dw
[mm] 垫片直径
hmin
[mm] 最小基材厚度
df
[mm] 基板钻孔直径
≤ 18.5 105 80
M16/ tfix
10/25/50 24
≤ 24.55 125 100
M20/ tfix
10/30/60 28
≤ 28.55 155 125
M24/ tfix
10/30/60 32
≤ 32.7 180 150
83
95
111
138
163
185
98
110
131
153
183
205
M20
M24
800
800
800
800
830
830
640
640
640
640
640
640
36.6
58.0
84.3 157.0 245.0 353.0
30
60
105
266
519
898
12.5
24.9
43.7 111.0 216.4 374.2
详细的设计方法 – 喜利得 CC 法
(喜利得 CC 设计法是由 ETAG 附录 C 简化得到)
本页所有资料适用于：
• 混凝土基材: 如表中所列的 • 无边距、间距影响 • 正确安装 (按 56 页所列的安装方法) • 钢材破坏

喜利得锚栓应用

普通防开裂化学锚栓；特殊倒锥形化学锚栓；后扩底锚栓
敲击式锚栓；后扩底锚栓；普通防开裂化学锚栓；自攻锚栓
地铁漏缆卡具系统
供电安装标
疏散平台支架固定接触网或三轨固定；
普通防开裂化学锚栓；特殊倒锥形化学锚栓
普通防开裂化学锚栓；特殊倒锥形化学锚栓；后扩底锚栓
环网供电支架固定
敲击式锚栓；后扩底锚栓；普通防开裂化学锚栓；自攻锚栓
自攻切底锚栓
15
锚栓目前应用情况
接触网固定锚栓应用： 1、普通防开裂化学锚栓 2、特殊倒锥型化学锚栓 3、扩孔型锚栓+普通防开裂化学锚栓 4、扩孔型锚栓+特殊倒锥型化学锚栓供电支架固定锚栓应用： 1、模扩底锚栓 2、自攻锚栓 3、膨胀锚栓（敲击式锚栓） 4、普通防开裂化学锚栓（西安地铁1号线）
16
21
锚栓选型建议
接触网、消防水管、疏散平台固定建议选用防开裂特殊倒锥型化学锚栓
1、同时满足三本现行规范要求 2、满足裂缝混凝土中使用要求 3、满足ICC国际规范协会抗地震荷载要求，认证等级F级（相当于8度设防烈度） 4、良好的绝缘性能，有效防止杂散电流腐蚀 5、通过国际耐火承载力测试 6、50年长期性能保证 7、热浸镀锌或更高防腐方式保证地铁环境防腐要求 8、安装简便，无需专用工具，质量可控易保证
1普通防开裂化学锚栓2特殊倒锥型化学锚栓19不同类别锚栓各项性能指标对比通信供电支架固定锚栓对比项目扩孔型锚栓膨胀锚栓规范符合情况符合加固不符合后锚固均不符合国家规范未列符合eta长期性能根据实际情况根据实际情况根据实际情况防腐形式粉末渗锌粉末渗锌热浸镀锌绝缘性能地震适用性地震适用地震适用抗疲劳性裂缝混凝土适用性适用不适用适用常用规格m12m12m12开孔直径18mm15mm10mm打孔深度68mm54mm100mm左右是否需要专用工具需要需要需要对施工精度要求较高顶暴要求高孔径垂直度要求高其他因素孔径和孔深适中时安装快捷螺栓长度需根据固定物厚度调节先装支架安装不便是否有成功案例20锚栓选型思路价格适中21锚栓选型建议供电通信支架固定建议选用后扩底锚栓或化学锚栓优先采用后扩底锚栓自扩底1由于广告牌锚栓安装时间有限安装周期会接影响进度

喜得利螺栓说明书

品号
333315 362174 406929 333310 * 362174 * 331193 *
127
DX 460 火药击钉器
集使用、应用广泛性及高度可靠性为一体
应用
通用型紧固安装保温层或防水层在钢结构上一般性紧固安装
特点
可靠：完美的工具概念，全新的钉匣设计使用寿命更长，即使是进行高要求的连续紧固无可比拟的多用途性：适合土建、装饰、加固、机电安装的多种用途的工具。DX 460 是保温/防水安装行业的最佳解决方案，适合各种基材的紧固方案简单：无需特别工具， DX 460 可简单，快捷地拆卸组装新的工具，将清洁及维护的工作减至最少
用途最轻型的全自动击钉器
全面适用于钢板、混凝土和实心砖上的固定，钉子长度可达47mm
技术参数
重量：长度：火药筒:
2.2kg 407mm 6.8/11M
快捷而方便的全自动连发击钉器，用于在钢板、混凝土和实心砖上紧固，钉子长度可达27mm
重量：长度：火药筒：
2.4kg 404mm 6.8/11M
快速连发固定：配套连发火在22-32mm之间，才可达到
药筒和连发固定钉匣
安全受力强度
使用灵活：不需要配备电源 ●基材为钢材
实用和坚固的塑料工具盒被固定物厚度(mm)+埋入钢
材之深度(mm)=所选用钢钉
领先之处
钉长(mm)
钢材厚度最少4mm
驱动力控制：由火药简释放的埋入钢材之深度(ET)必需在
能量被一个推杆控制着，当推 10-14mm之间，才可达到安
页码
127
127
固定轻钢龙骨于混凝土和钢结构
轻型全自动击钉器，主要用于格栅紧固系统的紧固，可用于较薄基材 (基材最小厚度为4mm)

喜利得高性能锚栓HST

HST 高性能锚栓
特点:
材质: HST: HST-R: HST-HCR:
- 负载能力高 - 力控制膨胀型锚栓 - 适合于张力区 - 适用于冲击负载 - 通过防火评估 - 锚栓附螺母和垫片安装省时 - 冷型成形
- 碳钢，最小 5 μm 镀锌 - 不锈钢; A4; 1.4401; EN 10088 - 不锈钢; 1.4529
锚栓尺寸拉力 NRd 剪力 VRd
M8 M10 M12 M16 M20 6.0 10.7 13.3 23.3 33.3 10.4 16.0 24.0 38.5 55.6
容许抗力值, Lrec [kN]: 混凝土 fck,cube = 25 N/mm2
锚栓尺寸拉力 NRec 剪力 VRec
M8 M10 M12 M16 M20
5.0
6.7
11.1
-
-
1) 抗拉设计值是由抗拉特性值 NoRk,p 由公式 NoRd,p= NoRk,p/ γMc,N 计算得到，其中部份安全系数 γMc,N 因锚栓的种类和尺寸而不同（应按照相关
的认证）。
NRd,c : 混凝土破坏力
NRd,c = NRo d,c ⋅ fB ⋅ fAN ⋅ fRN
混凝土承载力设计法
设计抗力值, Rd [kN]: 混凝土 fck,cube = 25 N/mm2
锚栓尺寸抗拉承载力 NRd 抗剪承载力 VRd
M8
M10
M12
M16
4.2
6.7
11.1
16.7
8.3
12.8
19.2
35.3
容许抗力值, Lrec [kN]: c 混凝土 fck,cube = 25 N/mm2
容许抗力值, Lrec [kN]: 混凝土 fck,cube = 25 N/mm2

HVA喜利得化学锚栓

TE-FY-SAS 8-16 TE-FY-SAS 8-16 TE-FY-SAS 8-16 TE-FY-SAS 8-16 TE-FY-SAS 8-24 TE-FY-SAS 8-24
品名
SA 8 SA 10 SA 12 SA 16 SA 20 SA 24
品号
60101 * 60102 60103 60104 60108 60109
HIS-N 内螺纹套筒
镀锌钢材，镀锌厚度5µm以上
连接螺杆
M8 M10 M12 M16 M20
螺纹深度
(mm)
8-20 10-25 12-30 16-40 20-50
套筒长度
(mm)
90 110 125 170 205
每盒数量
10 10 5 5 5
品名
HIS-N M8x90 HIS-N M10x110 HIS-N M12x125 HIS-N M16x170 HIS-N M20x205
HVA 定型化学锚栓系统
螺杆尺寸
孔径孔深最大固定锚栓
扭紧
材质镀锌钢材
(mm) (mm) 物厚度(mm) 长度(mm) 力矩(Nm) 品名
材质A4-70 品名
M8 10 80 14 M10 12 90 21 M12 14 110 28 M16 18 125 38 M20 24 170 48 M24 28 210 54 M27 30 240 60 M30 35 270 70 M33 37 300 80 M39 42 360 100
杰出的长期性能，抗震性能及耐火性能
对混凝土基材不产生挤压应力，适用于小间距、小边距
的重型安装
新一代塑料药剂包，特殊倒钩外形，方便不规则孔洞及
垂直头顶的安装
安全环保，可用于饮用水设备的安装

喜利得重型安全锚栓

喜利得重型安全锚栓喜利得（Hilti）是一家以生产与销售建筑、工业和安全技术为主的公司。

它的重型安全锚栓是业内最受认可的固定工具之一。

什么是重型安全锚栓？重型安全锚栓是一种用于固定重型物体的工具。

通常用于建筑、桥梁、道路、地下车库等工程建设中。

它可以承受重型设备的压力，保证固定物体的稳定性和安全性。

重型安全锚栓由钢材制成，具有高度的耐腐蚀性和承重能力。

它有各种不同的类型和尺寸，以适应不同类型和大小的固定物体。

喜利得重型安全锚栓的优点超强的承重能力和稳定性作为一种重型工具，喜利得重型安全锚栓具有高承载能力和稳定性，可用于保护设备和构造。

高质量的材料和工艺每个喜利得重型安全锚栓都是由优质的钢材制成，采用精密的制造工艺，确保了它们的高强度和优良的耐用性。

可靠的安装和维护喜利得重型安全锚栓的安装和维护都非常简单和便捷。

使用它们可以轻松固定重型建筑和设备，减少了工作量和成本。

全球范围内的优质服务作为一家全球性公司，喜利得为全球客户提供专业的技术支持和售后服务，以确保产品在任何时候都具有高度的可靠性和稳定性。

如何选择正确的喜利得重型安全锚栓？要选择正确的喜利得重型安全锚栓，需要考虑以下几个因素：承载能力不同类型和尺寸的喜利得重型安全锚栓都有不同的承载能力。

选择适当的锚栓要考虑到要固定的物体的重量和大小。

安装场所不同的安装场所可能需要不同类型和形状的喜利得重型安全锚栓，以适应不同的固定环境和工作条件。

环境条件环境条件对锚栓的耐腐蚀性和耐久性有很大的影响。

对于使用在潮湿或高温环境中的锚栓，应选择具有高度耐腐蚀能力的产品。

总结喜利得重型安全锚栓是一种可以保护建筑和设备安全的高品质工具。

它具有超强的承载能力和稳定性，采用高质量的材料和工艺，在全球范围内提供专业的售后服务。

在选择时，需要考虑承载能力、安装场所和环境条件等因素。

喜利得进口化学锚栓拉拔试验怎么操作？

喜利得进口化学锚栓拉拔试验怎么操作？说起化学锚栓拉拔试验可能很多人都知道一点点，但是，不少人对这个试验的操作手法并不清楚，所以，有时候难免会出现不知从何说起的情况，那么，化学锚栓拉拔试验到底应该怎么操作呢？目前市场上比较受欢迎的喜利得化学锚栓是否是进口的呢？一起来看看答案。

化学锚栓拉拔试验的操作方法1、在做现场试验抽检的时候，应该要选择同一个种类、同一种规格，同时也是相同强度等级的锚固剂来安装在锚固部位基本上处于相同状态的构件上来进行检验，并且，要从每一批检查的锚固件当中选择一些来进行抽样，看是否能够符合相关的要求。

2、在进行现场破坏性检验抽样的时候，应该要选择容易修复和比较容易补种的位置来抽样，去除的检验锚固件需要占到总数的千分之一以上，同时，必须要有不少于五件锚固件进行检测，如果锚固件是植筋而且种植的数量在一百件以内，那么，这种情况下可以取出三件来进行检验，如果是仲裁性的检验取样，那么，数量方面必须要加倍才行。

3、如果是对现场没有破损的进行抽样处理，那么，就必须要如何这样的规定：要是比较重要的结构构件，那么，在检查的时候应该要看这个检查批次的锚栓外观的质量是否合格，在质量合格的基础上进行抽样检查。

要是一般的结构构件的话，那么，需要按照重要构件取样的百分之五十来进行抽样，而且，必须要不少于五件才可以。

喜利得化学锚栓是否是进口化学锚栓在众多化学锚栓当中，喜利得化学锚栓算得上是比较受认可的一个，有的人表示，自己得知一些进口的品牌所生产的产品往往会更给力一些，所以，想要知道喜利得是否是这样的一个品牌。

答案是肯定的，喜利得算得上是目前市场上生产化学锚栓品牌当中比较给力的一个，这个品牌也是比较有名的一个进口品牌，它所生产的化学锚栓品质非常给力，而且，价格也相对比较合理，所以，如果不知道应该选择什么样的化学锚栓来入手满足使用需求，那么，这种情况下可以考虑看看喜利得是否是值得自己选择的。

上面就是关于化学锚栓拉拔试验和一些跟喜得利化学锚栓有关的相关信息，因为化学锚栓在实际进行锚固的过程当中占有的地位是特别高的，所以，建议广大需要购买化学锚栓的朋友一定要先搞清楚自己所选择的化学锚栓是否是真正比较给力的，只有这样才能够确保在锚固以后的效果可以更给力一些，在选择化学锚栓的时候，除了要考虑品牌以外，还要注意看产品的品质是否给力，是否存在残次情况，如果发现品质不够给力，那么，则建议不要盲目入手，否则就算是知名品牌的锚栓也可能无法达到好的锚固效果。

喜利得技术手册(化学锚栓-HIT-RE 500注入式锚固胶配合钢筋)

钻孔.
清孔.
将锚固胶包放入套筒中
安装混合嘴
将套筒装入注胶器.
弃掉前 3 次扣动扳机流出的粘结剂
打开保险扳手
注射粘结剂
212
HIT-RE 500 注入式锚固胶配合钢筋
锚栓几何尺寸与机械性能
d h
钢筋直径∅ [mm]
∅ [mm]
钢筋直径
As [mm²]
应力截面面积
fuk [N/mm²] 极限抗拉强度
∅ 28 ∅ 32 ∅ 36 ∅ 40
35-37
40
42 47
275
305 335 365
270
300 330 360
340
380 410 450
118-155 162 147 206
24-31
32
30 41
55..76 55..76 55..76 55..76
DD 100, DD 130, DD 160
77.0
16.7
26.0
37.4
50.9
∅ 16 125
∅ 16 104.3 119.4 71.8
∅ 16 78.5 100.5 66.5
∅ 20 170
∅ 20 177.3 186.6 112.3
∅ 20 133.5 157.1 104.0
∅ 25 210
∅ 25 273.8 291.6 175.0
∅8
∅ 10 ∅ 12 ∅ 14
9.9
14.1
20.6
27.3
7.9
12.4
17.8
24.2
安装详解
hnom
∅ 16 43.7 44.3
∅ 16 31.2 31.6

化学锚栓施工方案

概述：化学锚栓和植筋工艺一样，可进行灵活的设计，可达到预埋的效果，使结构修改简便、可靠。

一、材料选用品牌采用喜利得化学锚栓M16、M20、M24植入柱体或梁面。

二、选用依据1、国家认可的检测机构所出具的检测报告。

2、中国工程建设标准化协会推荐产品。

3、省建设厅同意在省内工程中应用。

三、粘胶时间（可根据喜利得提供的技术参数）例：如果平均温度是200C，则：1、6分钟，固化时间：50分钟；四、钻孔过程中基材内碰到钢筋的处理办法1、孔深未达到要求深度的，能否打断钢筋，经分析后报委托方决定。

2、较浅部位碰到钢筋的，换位钻孔。

五、施工步骤1、防线定位→钻孔→清孔刷出灰尘→吹出灰尘→孔深验收→锚栓验收→植入化学锚栓。

留有足够的时间让粘合剂固化→抽检试验→提交资料。

六、现场拉拔试验1、在作非破坏性试验时，拉拔力达到设计强度应停止试验，以免锚栓冷拔后变脆及延伸性能改变。

2、试验方法：以每种化学锚栓规格随意抽检一组（一组三根），进行拉拔试验。

七、资料整理：1、孔深隐蔽工程验收纪录：2、锚栓合格证、质保书：3、锚栓检测报告；4、现场拉拔检测报告。

八、质量保证措施：1、因该项目为后置预埋螺杆，所以对几何尺寸要求比较高。

所以要求放线定位就必须精确，及时做好放线验收复查工作。

该项工作应由钢构公司完成；2、成孔后及时进行孔间距、孔深度和清孔情况的检查工作。

符合要求后方可进行化学锚栓植入工作；3、植入化学锚栓40分种内，严禁碰、动螺杆；4、如果在施工过程中遇到不可预见的因素，及时和有关单位联系解决。

HVZ 定型化学锚栓

具体请参考简化设计方法
HVZ | 定型化学锚栓
基承载本力承极载限力平值均值的,埋承置载力深特度征和值基, 承材载厚力度设计值, 承载力推荐值
锚栓尺寸
M10x75
M12x95
埋置深度 [mm]
75
95
基材厚度 [mm]
150
190
M16x105 105 210
M16x125 125 250
M20x170 170 340
最短期基材温度
+80 °C
材质
HAS-TZ 机械性能
锚栓尺寸名强义度拉fu伸k
HAS-(R) (HCR)TZ
屈服强度 fyk
HAS-(R) (HCR)TZ
应积力A截s 面面
抗拉抗剪
截面抵抗距 HAS-(R)
W
(HCR)TZ
材质
部件
HAS-TZ
HAS-R-TZ
HAS-HCR-TZ
[N/mm²]
M10x75
对于复杂的紧固应用，请使用锚栓设计软件 PROFIS
抗拉
抗拉设计承载力取以下的最小值
- 钢材破坏承载力:
NRd,s
- 组合拔出和混凝土锥体破坏承载力:
NRd,p = N0Rd,p ⋅ fB,p ⋅ fh,p
混凝土锥体破坏承载力 -
:
NRd,c = N0Rd,c ⋅ fB ⋅ f1,N ⋅ f2,N ⋅ f3,N ⋅ fh,N ⋅ fre,N
50
90
90
M20x170 25 20 170 195 340 22 80 80 80 80
150
对于间距 (边距) 比临界间距小的状况 (临界边距) 设计承载力必须折减
基材厚度 a) h:

喜利得定型化学锚栓资料

测试和认证
裂缝混凝土及非裂缝混凝土工况下的抗拉承载力测试报告Байду номын сангаас HIT RE500-SD锚固胶粘剂安全性鉴定A级胶认证；胶体通过ETA全面认证及ICC全面认证（含裂缝混凝土及最高抗震等级认证）；锚栓系统耐高温测试（全焊式焊接测试报告）
HIT-RE500SD 化学反应时间
基材温度（ ℃） -5℃ 10℃ 15℃ 20℃ 30℃ 40℃ 凝胶时间 Tgel 2.5小时 2小时 1.5小时 30分钟 20分钟 12分钟固化开始时间 Tcure,ini 36小时 25小时 12小时 6小时 4小时 2小时固化完成时间 Tcure,full 72小时 48小时 24小时 12小时 8小时 4小时
施工步骤
M12x110/50 M16x125/65 M20x170/70
90 32.4 27.0 23.1 27.0 125 39.2 50.2 27.9 50.2 170 62.2 78.4 44.3 78.4
Tgel前可植入和调整螺杆； Tgel至Tcure,ini间不可扰动螺杆； Tcure,full后，可施加扭矩，达到完全承载力。
基本设计参数
锚栓规格
标准埋深（mm）非裂缝混凝土 C20/25 裂缝混凝土 C20/25 抗拉承载力设计值 (kN) 抗剪承载力设计值 (kN) 抗拉承载力设计值 (kN) 抗剪承载力设计值 (kN)
道路桥梁行业应用手册
HIT-CS-F
HIT-RE500-SD
特殊倒锥形螺杆配合锚固粘结剂
幕墙行业用特殊倒锥形螺杆锚固系统
喜利得.性能卓越.经久耐用.
道路桥梁行业应用手册 HIT-CS-F
HIT-RE500-SD

常用喜利得膨胀螺栓应用

锚栓尺寸
tfix
[mm] (小/中/大)1)
d0
[mm] 公称钻孔直径
[mm] 钻头直径
h1
[mm] 钻孔深度
hef
[mm] 有效锚固深度
l
[mm] 锚栓长度 2)
tfix 小 tfix 中 tfix 大
[mm] 锚栓头与垫片高度
dw
[mm] 垫片直径
hmin
[mm] 最小基材厚度
df
[mm] 基板钻孔直径
M12/ tfix 5/25/50
18 ≤ 18.5
105 80
117 137 162 16.5 30 160 20 24
-
M16/ tfix 10/25/50
24 ≤ 24.55
125 100
144 159 184 19.5 40 200 26 30
-
M20/ tfix 10/30/60
28 ≤ 28.55
M8 M10 M12 M16 M20
4.8
7.6
12.3 17.1 24.0
14.9 19.9 31.0 49.0 81.1
电锤钻 (TE1, TE2, TE5, TE6, TE6A, TE15, TE15-C, TE18-M, TE35, TE55, TE76), 铁锤, 扭力扳手, 吹气设备。
HSL-3 重型负载锚栓
本页所有资料适用于：
• 混凝土基材: 如表中所列的 • 无边距、间距影响 • 正确安装 (按 56 页所列的安装方法) • 钢材破坏
详细设计方法详见 56– 60 页。
无裂缝混凝土基材
裂缝混凝土基材
平均极限抗力值, Ru,m [kN]: 混凝土强度 ≅ C20/25

喜利得化学螺栓抗拉抗剪设计值

152以下数据为单支II 级钢筋在指定基材中的设计抗拉力值，未考虑边距、间距、不同基材强度、载重方向、基材温度及其它因素的影响。

完整的设计技术细节，请参阅植筋技术手册(FTM B2.11)及EXBAR 植筋设计软件，或请联系喜利得技术工程师。

以上手册及软件请洽喜利得技术服务部免费索取。

HIT-RE 500 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm 2HIT-HY 150 MAX 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm2HIT-HY 150 锚固胶粘剂拉力设计值 R d (kN ): 混凝土强度标准值 f ck,cube = 30 N/mm 2，II 级带肋钢筋强度标准值 f yk = 335 N/mm 2153以下数据为单支II 级钢筋在指定基材中的设计抗拉力值，未考虑边距、间距、不同基材强度、载重方向、基材温度及其它因素的影响。

完整的设计技术细节，请参阅植筋技术手册(FTM B2.11)及EXBAR 植筋设计软件，或请联系喜利得技术工程师。

以上手册及软件请洽喜利得技术服务部免费索取。

HIT-RE 500 锚固胶粘剂拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 30 N/mm 2，埋深同HVA HIT-HY 150 锚固胶粘剂拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2，埋深同HVA HVA 定型化学锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HDA 重型自切底锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2M8-M24螺杆，钢材等级5.8；M27-M39螺杆，钢材等级8.8uk M8-M24螺杆，钢材等级A4-70；M27-M39螺杆，钢材等级A4时，f uk 变化范围为700N/mm 至 500N/mm154HDA重型自切底锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm2 HSL-3重型锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm22HSC安全锚栓拉 / 剪力设计值 R d(kN): 混凝土强度 f ck,cube = 25 N/mm2155HSC 安全锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HST 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HSA 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2156HSA 螺栓式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HUS-H 切底自攻锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HLC 套筒式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 20 N/mm 2HKD 敲击式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度 f ck,cube = 25 N/mm 2HKV 敲击式锚栓拉 / 剪力推荐值 L rec (kN ): 混凝土强度 f ck,cube = 25 N/mm 2157HUD 万用锚栓拉 / 剪力设计值 R d (kN ): HPS-1 敲击式锚栓拉 / 剪力设计值 R d (kN ):1)1)158HRD-U 框架锚栓拉 / 剪力设计值 R d (kN ):HLD 隔间墙锚栓拉力设计值 R d (kN )空心砖锚栓拉 / 剪力设计值 R d (kN ):DBZ 楔入式锚栓拉 / 剪力设计值 R d (kN ): 混凝土强度f cc ≥15 N/mm 2。

化学锚栓使用方法图示

化学锚栓的使用方法，化学锚栓的安装方法化学锚栓作为一套锚固件,由化学胶管和螺杆以及垫片与螺母组成。

是通过特制的化学粘接剂，将螺杆胶结固定于砼基材钻孔中，以实现对固定件锚固的复合件。

也叫化学膨胀螺栓,一种是机械膨胀原理的膨胀螺栓，钻孔—敲入螺杆-拧紧螺母（涨套撑开）-螺杆紧固；另一种就是靠粘结固定螺杆的化学锚栓;有两种形式.一种是国产的玻璃管形式，一种是喜利得式的药剂包；化学锚栓使用方法: 1.根据工程设计要求，在基材（如混凝土）中相应位置钻孔，孔径、孔深及螺栓直径应由专业技术人员或现场试验确定。

2。

用冲击钻或水钻钻孔。

3。

用专用气筒、毛刷或压缩空气机清理钻孔中的灰尘，建议重复进行不少于3次,孔内不应有灰尘与明水。

4.保证螺栓表面洁净、干燥、无油圬。

5。

确认玻璃管锚固包无外观破损、药剂凝固等异常现象，将其圆头朝内放入锚固孔并推至孔底。

6。

使用电钻及专用安装夹具，将螺杆强力旋转插入直至孔底，不应采用冲击方式.7.当旋至孔底或螺栓上标志位置时，立刻停止旋转,取下安装夹具，凝胶后至完全固化前避免扰动。

超时旋转导致胶液流失，影响锚固力。

(旋转时间不应超过30秒，转速不应低于300转/分，不大于750转/分，螺栓推进速度约为2cm/秒，不允许采用冲击方式。

)化学锚栓如何安装，化学锚栓的安装方法1、钻孔:先根据设计要求,按图纸间距、边距定好位置,在基层上钻孔，孔径、孔深必须满足设计要求。

2、清孔：用空气压力吹管等工具将孔内浮灰及尘土清除,保持孔内清洁。

3、置入药剂管：将药剂管插入洁净的孔中，插入时树脂在手温条件下能象蜂蜜一样流动时，方可使用胶管.4、钻入锚栓：用电钻旋入螺杆直至药剂流出为止。

电钻一般使用冲击钻或手钻,钻速为750转/分。

这时锚栓旋入，药剂管将破碎，树脂、固化剂和石英颗粒混合，并填充锚栓与孔壁之间的空隙。

同时，锚栓也可以插入湿孔，但水必须排出钻孔，凝胶过程及硬化过程的等待时间必须加倍。

5、凝胶过程：保持安装工具不动，化学反应时间见详细资料。

HILTI化学锚栓-HVU承载力计算（喜利得CC法）

HILTI化学锚栓-HVU承载力计算（喜利得CC法）附录. HILTI化学锚栓-HVU承载力计算（喜利得CC法）1 化学锚栓抗拉性能计算单根锚栓抗拉承载力设计值取下列两者中的最小值：N Rd,c ：混凝土边缘破坏承载力N Rd,s ：钢材破坏承载力1.1 N Rd,c ——混凝土锥体破坏抗拉承载力设计值计算计算公式：N Rd,c =N Rd,c0×f B,N×f T×f A,N×f R,N公式中：N Rd,c0 ——混凝土锥体破坏的抗拉承载力设计值，通过标准值N Rk,c0由公式N Rk,c0 /γMc,N,得到，其中分项安全系数γMc,N 取 1.8， N Rd,c0按表L.1.1.1确定。

表L.1.1.1 混凝土锥体破坏的抗拉承载力设计值及标准埋置深度锚栓规格 M8 M10 M12 M16 M20N Rd,c0 (kN) 12.4 16.6 23.8 34.7 62.9h nom (mm)1）80 90 110 125 170注：1）h nom 为标准埋置深度公式中：f B,N ——混凝土强度影响系数，不同标号混凝土系数按表L.1.1.2确定。

表L.1.1.2混凝土强度影响系数混凝土强度等级立方体抗压强度f B,Nf ck,cube(N/mm2)C20 20 0.94C25 25 1.0C30 30 1.05C40 40 1.12C45 45 1.20C50 50 1.25C55 55 1.30C60 60 1.35注：f B,N 也可按公式计算：f B,N =1+(f ck,cube -25 ) / 80限制条件：20 N/mm2≤f ck,cube ≤ 60 N/mm2公式中：f T ——埋置深度影响系数，可按公式计算：f T = h act / h nom实际埋深限制h act：h nom≤h act≤2.0×h nom公式中：f A,N ——锚栓间距影响系数，按表L.1.1.3确定。
