单相全隔离一体化交流调压器模块使用说明
pac16p系列单相电力调整器
2000 年 10 月
PAC16P 是中日合作超大功率固态继电器应用技术的新概念产品。它集单相调压/调功方式为一体。具有上电缓启 动、缓关断、散热器超温、电流限制、过流保护，适用于电阻性负载和感性负载，可广泛用于工业各领域的功率调整。 一. PAC16P 主要技术指标： 4～20mA 输入: 接收阻抗 120Ω 调节输出分辨力：调压 0.6 °;调功 20ms 。 负载方式: 50Hz 单相 220VAC/380VAC 移相范围：0～175° 驱动输出 ：1）. 输出：12V 脉冲，可变脉宽,最大驱动电流：< 30mA。配合 P 型 SSR，调压/调功方式为一体 2）. 脉冲变压器输出：开槽脉冲，配合 MTX/MFC 反并联模块，实现单相调压及全控整流，但无调功方式。 LED 灯状态显示: 绿色 INPUT 输入信号线性指示灯。 三色状态灯: RUN 绿色运行灯 ; ALM 红色报警灯; STOP 黄色闪烁的待机灯。 外部执行开关的缓起动,缓关断 RS: 无电压接点输入 闭合（ON）:缓关断，时间固定 3 秒； 开路（OFF）:运行。（缓起动时间由内部电位器 P3 设定 0.2～120 秒）不接:运行状态。 运行过程中自动缓起动及急停: 运行中的过流、超温急停，过流、超温保护动作时间不大于一个电源周期（20ms）。 70℃超温保护：无电压常闭接点 开路: 超温 解除:故障排除后,起停开关复位或重新上电。 电源兼同步源：220VAC、380VAC 50HZ （60HZ 定货申明）3W 保险规格：0.5A 报警继电器：一组常开接点（纯阻 1A 250VAC） 报警类型：过电流、散热器超温。 选件一: 用户 USER 外部开关（无电压接点）开路：调压； 闭合：两种调功方式（功能由用户确定，订货须声明）。 选件二: XCT2 型单相电流变换器:0～X A AC 输入,0～5V DC 输出，实现过电流保护和最大电流限制。 1）CT 最大电流限制: 外部 10K 电位器，调整范围 20%～100% 取消：CT 输入端悬空或 R3 外部电位器调至最大。 2）过电流保护: 内部电位器 P2 调整。基准点 1V；过流倍数： 二倍参考设定点（=2V）动作时间： <20ms 。 选件三: 希曼顿 SW-IA 晶闸管功率扩展板，驱动 〉300A 反并联单向晶闸管。 选件四: 希曼顿 F85 增容风机。 二．工作原理： 锁相环同步电路 - 微处理器 - 移相触发环节 – 晶闸管或调相型固态继电器 50HZ 电源 -异或门 50HZ 36KCVCO 36KC 压控振荡 器。 分频器 至微处理器 锁相时序脉冲
GMS1000调功调压器说明书-适合各种负载
温度范围：-10~40℃；湿度范围：90% RH 最大，无结露；海拔：2000m 以下； 通风良好，不受日光直射或热辐射，无腐蚀性、可燃性气体 -10 ~ +50℃； 壁挂式，垂直安装 模块输出端与外壳，2000VDC/1 分钟；控制板电源端与外壳，2000VDC/1 分钟
1.控制输入
订货说明: 订货说明 5.1. 电力调整器电流容量选择参考 5.1.1 一般恒阻负载：被选的调功器电流容量应大于负载最大电流。 5.1.2 变阻负载：在不使用变压器时,负载应尽量串联以提高阻抗，使负载的最大电压达到电源电压的 70%以上。硅
控制信号
控制信号
限幅电位器
图 2：带限幅功能的自动控制接线图 说明：1.恒流工作时，图中限幅功能可 以限制输出的电流，详细使用方法参考 恒流调试过程。 2． 普通工作模式时，图中限幅电位器 能限制输出的电压，参考图 13. 图 3：手动带限幅功能的组合接线图 说明：用手动电位器控制时，仅需要把 图中单刀双掷开关拨向手动电位器中心 抽头即可，此时电力调整器的输出只受 手动电位器控制，而与控制信号无。
GMS1000 单相调功调压一体化电力调整器操作手册
1．概述 GMS1000 电力调整器 2007 年进行了全新的设计， 年进行了全新的设计，其中包括软件的升级、 其中包括软件的升级、散热单元的优化、 散热单元的优化、新外观的设计等近 6 项的升级或改进， 项的升级或改进，大大提高了产品的性能和可靠性。 大大提高了产品的性能和可靠性。同时， 同时，在 2007 版的 GMS1000 电力调整器中更是增加了负载恒流 功能， 功能，为硅碳棒、 为硅碳棒、硅钼棒、 硅钼棒、钼丝这类以往难以控制的负载的功率控制提出了完善解决方案， 钼丝这类以往难以控制的负载的功率控制提出了完善解决方案，使长期困扰大多数工程师 们的问题得以迎刃而解。 们的问题得以迎刃而解。GMS1000 电力调整器（说明书中简称 GMS1000 整机）是运用数字电路触发可控硅实现调压和 调功。 调压采用移相控制方式， 调功有定周期调功和变周期调功两种方式。 该控制板带锁相环同步电路、 上电缓起动、 缓关断、 散热器超温检测、 恒流输出、 电流限制、 过流保护 GMS1000 整机采用十位数字 A/D 变换， 输出线性化程度高， 输出起控点低。GMS1000 整机由 GMS1000 触发板、GMS1000 专用散热器、风机、外壳等组成。核心部分使用 GMS1000 控制板；散热系统采用高效散热器、低噪音风机。整机电流容量从 25A 到 500A 有多个等级。该电力调整器可与带 4~20mA、0~5V、0~10V 的智能 PID 调节器或 PLC 配套使用，可广泛应用于纺织、石化、冶金、半导体制造等工业领域。 2．技术规格 技术规格 功率元件： 进口管芯单向反并联晶闸管模块或移相型固态继电器 负载电源： 220V, 380V AC ±10% 50HZ 通用 电源频率： 50HZ 电流容量： 25, 50, 100, 150, 225，350，500A 控制板电源： 220V, 380V AC ±10% 50HZ, 要求与负载电源同相位 控制板功耗： 最大为 5W 风扇电源(根据型号配备)： 电压：220V AC 电流：0.5 A 以下 控制输入： 4~20mA DC 输入, 接收阻抗 120Ω； （默认输入方式） 0~5V 0~10VDC 输入, 输入电阻 > 450KΩ(需订货声明) LED 状态显示： 输入指示 LED 灯： 绿色，输入线性亮度指示 三色状态 LED 灯： 绿色，运行（有输出） 黄色闪烁，待机（无输出） 红色，过流报警 红、绿交替闪烁，散热器超温报警 控制方式： 调相控制：连续调压；调功控制：阻性过零调功；整流控制：单相全控整流 调节输出分辨率： 调相 0.2°,调功 20ms 调压移相范围： 0~175° 驱动输出： （1）触发反并联可控硅模块： 可变宽度脉冲：8° °～ 120°；驱动电流：150mA（参见图 8） （2）触发移相型固态继电器： 可变宽度脉冲：8° °～ 120°；电压：8V；电流：20mA （参见图 9） （3）触发整流可控硅模块：脉冲变压器触发（参见图 10） 手动方式： 外接 10KΩ电位器调整 软起、软停时间： 相角控制时，P3 电位器调整。调整范围：0.2～120 秒 电压限制： 板内 P1 电位器或外接 10KΩ电位器调整。调整范围：0～100% 恒流功能（选件）： 内置电流互感器及反馈电路，恒流控制精度高于 1%。 电流限制(选件)： 内置电流互感器及反馈电路，外接 10KΩ电位器调整。调整范围：20%～100% 取消电流限制： 反馈输入端悬空或将外接电位器调至最大 ： 过电流报警(选件)： 内置电流互感器及反馈电路，过流报警倍数可设参考十一。 散热器超温保护： 75℃温度开关，常闭接点；动作时间：< 20ms 报警输出： 当散热器超温、负载过流时动作；规格：1 个常开接点，1A 250V AC 纯阻 解除: 报警解除后，进入待机状态或重新上电解除 起动/停止开关： 外接开关，参考图 4；端子 8、9 短路：缓关断, 开路：缓起动 调功/调压切换(选件)： 外接开关，参考图 4；端子 9、10 短路：缓关断, 开路：缓起动
调压器说明书
调压器说明书主要用途：调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。
本系列产品分新型和老型，带J为老型，不带J为新型。
技术规格1.调压器的基本参数按表规定表1（TDGC2单相系列）2.调压器的基本参数按表规定表1（TSGC2三相系列）3.调压器额定（输出）容量：调压器额定容量按下式计算：P=√mI·u2×10^(-3)(KVA)式中：P-调压器额定输出容量（KVA)M-相数，单相M=1，三相M=3I2-额定输出电流（A）U2-最大输出电流（V）（三相为线电压）过载（%）不超过（分钟）20 6040 3060 64、调压器绝缘等级为A级，线圈平均温升限值为60℃5、过负荷能力，调压器允许短时间超过额定输出电流值。
但不能超过表2的规定基本原理与主要结构1.基本原理：调压器电刷借助于手轮主轴和刷架的作用，言线圈的磨光表面滑动，变化电刷接触位置、改变一次和二次线圈匝数比，以达到调压的目的。
2、主要结构：①单位结构：单相0.2KV A~10KV A调压器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定在工程塑料的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面金梅接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压。
单元调压器一般为台式，外面有防护通风罩。
单元调压器绕组联接如图一所示：注：图中U1-输入电压（伏）U2-输出电压（伏）D-电刷②单相组装结构，单相大容量调压器是由几个相同规格的单元组装而成，各单元的电刷接触组装在同一主轴上，线圈输入端并联连接平衡电抗器，以平衡单元间电流分布并抑制环流。
单相大容量调压器绕组联接如图2.图3所示：U1-输入电压U2-输出电压D-电刷DK DK1 DK2是平衡电抗器③三相组装结构：三相调压器由三个相同规格的单元同轴组装而成。
调压器说明书

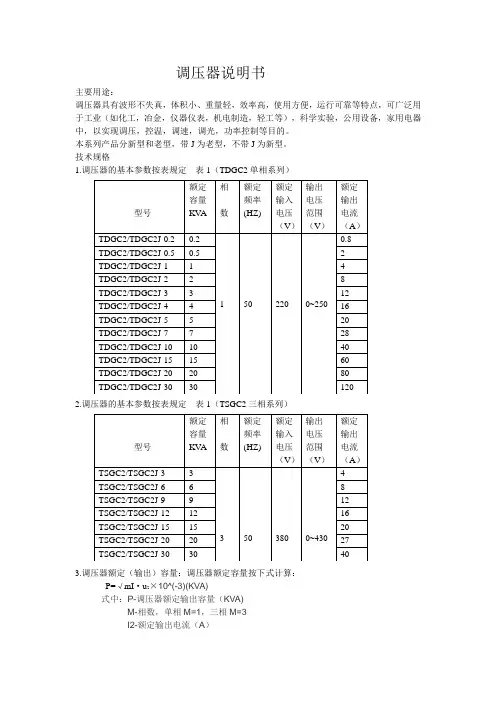

调压器说明书主要用途：调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。
本系列产品分新型和老型，带J 为老型，不带J 为新型。
技术规格1.调压器的基本参数按表规定 表1（TDGC2单相系列）2.调压器的基本参数按表规定 表1（TSGC2三相系列）3.调压器额定（输出）容量：调压器额定容量按下式计算： P=√mI ·u 2×10^(-3)(KVA)式中：P-调压器额定输出容量（KVA) M-相数，单相M=1，三相M=3 I2-额定输出电流（A ）型号 额定 容量 KV A 相 数 额定 频率 (HZ) 额定 输入 电压 （V ） 输出 电压 范围 （V ） 额定输出 电流 （A ） TDGC2/TDGC2J-0.2 0.2 1502200~2500.8 TDGC2/TDGC2J-0.5 0.5 2 TDGC2/TDGC2J-1 1 4 TDGC2/TDGC2J-2 2 8 TDGC2/TDGC2J-3 3 12 TDGC2/TDGC2J-4 4 16 TDGC2/TDGC2J-5 5 20 TDGC2/TDGC2J-7 7 28 TDGC2/TDGC2J-10 10 40 TDGC2/TDGC2J-15 15 60 TDGC2/TDGC2J-20 20 80 TDGC2/TDGC2J-3030120型号 额定 容量 KV A 相 数 额定 频率 (HZ) 额定 输入 电压 （V ） 输出 电压 范围 （V ） 额定 输出 电流 （A ） TSGC2/TSGC2J-3 3 3503800~4304 TSGC2/TSGC2J-6 6 8 TSGC2/TSGC2J-9 9 12 TSGC2/TSGC2J-12 12 16 TSGC2/TSGC2J-15 15 20 TSGC2/TSGC2J-20 20 27 TSGC2/TSGC2J-303040U2-最大输出电流（V ） （三相为线电压）4、调压器绝缘等级为A 级，线圈平均温升限值为60℃5、过负荷能力，调压器允许短时间超过额定输出电流值。
一体化电源系统操作说明最新版本
一体化电源系统操作说明最新版本交流柜智能控制器运行维护、操作说明及注意事项交流柜巡视内容（正常运行时）按键操作说明查看信息注意事项本站N0.63 1#交流进线屏、NO.64 2#交流进线屏A TS控制器均采用厦控XKQE型智能控制器。
正常运行时：（自动方式下）方式一：两个所变均有电，1号站用变带低压交流屏一段母线，2号站用变带低压交流屏二段母线：此时站用变低压侧0381、0382、0383、0384断路器均在合位。
此时两个低压交流进线屏的XKQE智能控制器面板上的电源指示灯N、R应均发绿光且无闪烁，面板上闭合指示灯N应发绿光且无闪烁。
方式二：1号站用变带低压交流屏一、二段母线：站用变低压侧0381、0383断路器应均在合位，0382、0384断路器均在分位。
此时N0.63 1#交流进线屏的XKQE智能控制器面板上的电源指示灯N应发绿光且无闪烁，面板上闭合指示灯N应发绿光且无闪烁；NO.64 2#交流进线屏XKQE 智能控制器面板上的电源指示灯R应发绿光且无闪烁，面板上闭合指示灯R应发绿光且无闪烁。
方式三：2号站用变带低压交流屏一、二段母线：站用变低压侧0382、0384断路器应均在合位，0381、0383断路器均在分位。
此时N0.63 1#交流进线屏的XKQE智能控制器面板上的电源指示灯R应发绿光且无闪烁，面板上闭合指示灯R应发绿光且无闪烁；NO.64 2#交流进线屏XKQE 智能控制器面板上的电源指示灯N应发绿光且无闪烁，面板上闭合指示灯N应发绿光且无闪烁。
“电源指示灯”哪个发绿光且无闪烁，就说明哪个电源正常；“闭合指示灯”哪个发绿光且无闪烁，就说明哪个电源投入工作。
交流馈线屏上已合断路器的指示灯应发红光且无闪烁。
按键功能说明：1、“N电源投入按钮”用于电动投入常用电源（电动方式下）。
2、“R电源投入按钮”用于电动投入备用电源（电动方式下）。
3、“主菜单按钮”用于进入菜单。
4、“选择按钮”用于子菜单光标切换。
全隔离单相交流调压模块(DTY)
4、单相交流异步电动机的调速原则上应采用变频器，只有风机类、水泵类单相电机在要求不高的场合可采用单相调
压模块。
全隔离单相交流调压模块是集同步变压器、相位检测电路、移相触发电路和输出可控硅于一体，当改变控制电压的
大小，就可改变输出可控硅的触发相角，即实现单相交流电的调压。
根据输出可控硅器件不同分一只双向可控硅的普通型，两只单向可控硅反并联的增强型和一只单向可控硅的半波型
等三类。
按单相交流负载的额定电压分 220V 和 380V 两类，按控制信号的不同分 E、F、G、H 型等四类。
（注意：电流等级为模块内部可控硅最大电流有效值）
为方便说明，下面以 0-5V 控制信号为标（2）为输出端，即模块内部可控硅的两极，增强型和普通型的（1）（2）端无极性，半波型模块内部单向可
2、CON 对 COM 必须为正，如极性相反则输出端失控（全开或全闭）。
3、CON 对 COM 的输入阻抗分 E、F 和 H 型均为大于等于 30K 欧。+5V 电压信号只提供给手控电位器用，不作它
用，所选用的电位器阻值在 2-10K 欧间。（注：4-20mA 的 G 型不能用电位器手动调节，此时 +5V 端也没用处。
控硅的阳极接（1）端，阴极接（2）端。
（3）（4）为模块内部同步变压器初级，分 220Vac 和 380Vac 两种规格：220Vac规格的模块允许使用在 165-
240Vac范围的电网上，380Vac 规格的模块允许使用在 285-420Vac 的电网上，（3）（4）不分极性。
COM 为内部地端， CON 为控制端，+5V 端为内部产生，只供电位器手动控制用。（1）（2）（3）（4） 的强电部
单相电力调整器PAC01A说明书
选型表单相调压器负载电源220VAC 恒阻负载电流80A 加热器断线报警，无特殊调功★负载电源和同步电压:调压工作方式时，负载电源和同步电压必须同相位.一. PAC01A主要技术指标：1．4～20mA输入: 接收阻抗500Ω～1.5K；调压分辨力： 0.1% 。
2．负载电源: 50Hz 单相110VAC/220VAC/380VAC 移相范围：0～170°3. 同步电源：110VAC/220VAC/380VAC，见标牌4. 外部电压调整: 10K带刻度盘电位器调整范围 0～100% 。
5．缓启、缓停: 起停开关控制缓启动、缓停时间均固定为15秒。
无起停开关控制时，第一次上电自动缓启动。
6．80℃超温保护：散热器温度大于80℃±3℃禁止输出并报警解除:故障排除后,重新上电。
7．电流容量： 40A 、 60A 、 80A 、 120A 、150A AC8. 报警输出: 光电隔离OC门输出，隔离电压1500V （5～24VDC的外供电源）。
二.三. 安装及使用须知：● 使用前请认真阅读本说明书，严格按要求接线使用。
● 本电压调整器需垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无可燃性的环境中。
● 工作电流 >30A,需采用强制风冷。
高温高湿以及海拔大于1000米，应降额使用。
● 装置过热保护后，如要再运行，需排除故障后，再送电运行。
● 工作环境温度：-10℃～+55℃ 通风良好的位置。
工作环境相对湿度： 90%。
● 负载短路保护：一般按额定负载电流的1.5倍选择，外配RS0快速熔断器作为短路保护。
● 感性负载必须使用外部起停开关和加热器断线报警HB 功能（选件） 四. 初步调试1. 初始接线：参照最简接线图接线，为调试可靠，一般先接100～200W 灯泡假负载并将仪表置手动状态。
手动电压输出范围为0～100%。
此时，负载电压应均匀变化。
仪表无手动，输入20mA ，可利用外部电压调整电位器重复试验。
CTS系列单相调压控制器使用说明书
产 品 说 明 书CTS系列单相调压控制器Version Number : 2020.09目录一、选型前注意事项1二、产品简介1三、选型规格表2四、安装使用注意事项3五、面板说明及接线示意图4六、、附加型Z-CTS单相整流调压控制器6七、售后服务7二、产品简介1、额定输入电压2、额定工作电流1、手动电位器调节：2.2-4.7K2、电流自动控制型号：4-20mA3、电压自动控制型号：1-5VDC,2-10VDC1、面板多只LED指示灯，显示调压控制器的工作状态及故障原因，方便有故障时及时维修。
3、PC板采用SMD贴片原件，抗干扰性佳，故障率低。
4、比例式线性输出，控温精确，精度0.3%符合各种负载要求。
2、整机采用铝合金外壳，体积小散热效果佳，100%的引导风扇气流散热。
6、输入方式：4-20mA、1-5VDC、2-10VDC三种方式由P1 JUMP自由切换选择不需更换主机。
5、主电源与PC板工作电压无相序先后关系，使用方便（50HZ-60HZ自动辩识）。
一、选型前注意事项用户订货时须说明：CTS 为可控硅单相交流调压控制器，采用具有国际专利的散热风道与绝缘端子设计而成。
具有结构紧凑、工作指示明晰、安装方便、接线简单、工作可靠等优点。
CTS 调压控制器采用移相触发方式来实现对电压的调节，以便达到控制电压的目的。
它输出电压的范围一般为额定电压的0-98%。
具有缓启动、缓关断，限流，以及过流保护，过热保护等功能。
1、缓启动、缓关断功能：软启动软关断就是指电源投入使用或者给定电压急剧变 化时，输出不会随之急剧变化。
在感性负载场合，可以防止冲击电流与反向高 压冲击电流对可控硅的破坏。
当阶跃性输入时,缓启动缓关断可输出平缓变化。
缓启动、缓关断时间约为2-3秒。
2、全系列内置快速保险丝及过热停止输出保护开关，保护调压控制器和负载。
3、过热保护功能：若环境温度偏高或风机停转时，散热器温度有可能超过80℃时， 调压调功控制器会迅速自动截止全部输出,并完成自锁。
PAC16P单相电力调整器操作手册(1)
N无 P 调功调压切换，PWM/CYC
F 加风机，必选 1 厂内安装 1 厂内调试
2. 产品系列
型号
PAC16PPAC16PPAC16P-
-B90-B160-B375-
- - - -11 - - - -11 - - - -11
纯阻负载 电流（A）
正常运行 过流
散热器超温 待机或者首次启动 控制信号大于 0%时
无控制信号
5
5. 各种接线的应用及初步调试 5.1 PAC16P 电力调整器一次及二次最简接线图
5.2 常用的功能接线方式 5.1．常用的五种接线方式
图 2 完整接线图
图 3：不带限幅功能的自动控制（调压）接线图
说明：自动控制不带限幅时，R1、R2 必须短路
订货说明
电力调整器电流容量选择参考 1.1一般纯阻负载：电力调整器电流容量应大于负载最大电流。 1.2 硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够承受电源电压的70%~80%
以上。硅碳棒在700~800℃存在负阻区，电力调整器电流容量应大于负载最大电流的1.2倍。 1.3 电热管负载：电热管易受潮、局部短路和放电打火等，电力调整器电流容量应大于负载最大电流的1.2倍； 变压器负载：应带电流限制功能，电流容量应大于负载最大电流的1.2倍。 1.4 订货前应先了解使用地点的环境温度,如环境温度高于本调制器所给出的技术参数,应加大调整器的容量。
≤40 ≤150 ≤350
外形尺寸(mm)
230×95×170 245×165×200 376×150×290
尺寸图
见图 A 见图 B 见图 C
冷却 方式 自然冷却*
风冷
单相一体化电力调整器PAC16P使用说明书
单相一体化电力调整器Integration of Single-phasepower regulator PAC16P使用说明书OPERATING INSTRUCTIONSPAC16P产品概述它集单相调压/调功方式为一体。
具有上电缓启动、缓关断、散热器超温、电流限制、过流保护，适用于电阻性负载和感性负载，可广泛用于工业领域的功率调整。
订货说明1.电力调整器电流容量选择参考● 一般纯阻负载：电力调整器电流容量应大于负载最大电流。
● 硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够承受电源电压的70%~80%以上。
硅碳棒在700~800℃存在负阻区，电力调整器电流容量应大于负载最大电流的1.7倍。
● 电热管负载：电热管易受潮、局部短路和放电打火等，电力调整器电流容量应大于负载最大电流的1.7倍。
● 变压器负载：应带电流限制功能，电流容量应大于负载最大电流的2~2.5倍。
● 特殊负载应加大电流容量，订货时声明。
一．型号定义 (4)二.产品系列 (4)三．主要技术参数 (4)四．LED状态灯显示及拨码开关SW1工作方式定义 (5)五．配线及应用 (5)5.1PAC16P基本运行与电压限制、手动、报警输出、调压调功接线图 (6)5.2各种接线方式组合 (6)5.3过流保护选件接线、调试与应用说明 (7)5.4U1选件功能及调压调功一体化技术 (8)六.初步调试及故障排除 (9)七．尺寸图 (10)．型号定义一五．配线及应用步骤一：自动调试:将仪表4~20mA的输出信号接到C1、C2端，R1、R2短路，按上图的自动控制接线。
输入变化信号逐步增大时,绿色输入灯亮度和负载电压应随输入增加。
步骤二：手动调整：外接10KΩ手动电位器。
电位器的两个固定端分别接V0、GND端，滑动端接R1端，按上图的手动控制接线。
调整手动电位器，负载电压调整范围为0～100%。
此时，负载电压应均匀变化。
步骤三：上电缓启动时间：调整控制板上的P3电位器，启动时间0.2～120秒用户可设。
调压器说明书
调压器说明书主要用途：调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。
本系列产品分新型和老型，带J为老型，不带J为新型。
技术规格1.调压器的基本参数按表规定表1（TDGC2单相系列）2.调压器的基本参数按表规定表1（TSGC2三相系列）3.调压器额定（输出）容量：调压器额定容量按下式计算：P=√mI·u2×10^(-3)(KVA)式中：P-调压器额定输出容量（KVA)M-相数，单相M=1，三相M=3I2-额定输出电流（A）U2-最大输出电流（V）（三相为线电压）过载（%）不超过（分钟）20 6040 3060 64、调压器绝缘等级为A级，线圈平均温升限值为60℃5、过负荷能力，调压器允许短时间超过额定输出电流值。
但不能超过表2的规定基本原理与主要结构1.基本原理：调压器电刷借助于手轮主轴和刷架的作用，言线圈的磨光表面滑动，变化电刷接触位置、改变一次和二次线圈匝数比，以达到调压的目的。
2、主要结构：①单位结构：单相0.2KV A~10KV A调压器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定在工程塑料的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面金梅接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压。
单元调压器一般为台式，外面有防护通风罩。
单元调压器绕组联接如图一所示：注：图中U1-输入电压（伏）U2-输出电压（伏）D-电刷②单相组装结构，单相大容量调压器是由几个相同规格的单元组装而成，各单元的电刷接触组装在同一主轴上，线圈输入端并联连接平衡电抗器，以平衡单元间电流分布并抑制环流。
单相大容量调压器绕组联接如图2.图3所示：U1-输入电压U2-输出电压D-电刷DK DK1 DK2是平衡电抗器③三相组装结构：三相调压器由三个相同规格的单元同轴组装而成。
系列单相交流移相调压装置使用说明
SGE系列单相交流移相调压装置使用说明SGEDA-50~150装置 SGEDA-200~350装置 SGEDA-500~800装置一、 简介：本产品是将单相晶闸管主电路和移相触发调控电路、温度保护电路、散热器、风机、开关稳压电源封装在一起的多功能功率集成模块装置。
安装形式为壁挂式。
它是一个完整电力移相开环控制系统，可实现对单相电力进行调压。
可实现手动、自动控制，线性控制，精度高，稳定性好，使用方便、可靠。
广泛用于各种感性阻性负载，如：交流电机、变压器、调控温度、调光、交流调压等领域。
二、内部电联接图、分类与命名SG E D A 100星佳牌产品调压装置相数 T：三相 D：单相工作类型:A交流调压标称电流内部电连接示意图三、主要技术参数：SGEDA-50;70;120;200;250;350;500功能 晶闸管单相交流调压输入电压范围 220V±20% 380V±20%电源12V，1A控制电压 0-10VDC控制电流 4-20mA手动电位器阻值 10KΩ冷却方式 散热器风冷风扇电机 220V 0.15~0.25A 保护温度 75℃±2℃工作环境温度 -25～+55℃输出电压不对称度 ≤6%主电路电参数参数 单位 参数值标称电流 Arms 50 70 120 200 250 350 500 可控硅阻断电压 Vpk 800-1200频率范围 Hz 50-60断态电压上升率dv/dt V/sec 500通态电流上升率di/dt A/sec 100断态漏电流(Max.) mArms ≤8 ≤10 ≤15 ≤20通态电压降(Max.) Vrms 1.6 1.8 1.8 1.8绝缘电压(端子/底板) Vrms ≥2500重量 Kg 6.5第1页四、调试方法及接线图应用中的控制接线 （50-150A 模块）1、 用10V 电压控制2、 用10K 电位器控制3、 用4-20mA 控制注：200A—500A 调压模块的端口为VCC(红)、CON1（橙）、CON（黄）、4-20mA（绿）、GND（黑），其它端口为空脚，如下图，连接方式同上。
GBC2M-3 单相数字调功调压一体化技术可控硅触发板 说明书
GBC2M-3单相调功调压一体化可控硅触发板使用说明书北京来昊利电器设备有限公司Beijing LHL electronic co.,ltdGBC2M-3 可控硅触发板与可控硅调压调功器是运用数字电路触发可控硅实现调压和调功。
调压采用移相控制方式，调功有定周期调功和变周期调功两种方式。
该控制板带锁相环同步电路、上电缓起动、缓关断、散热器超温检测、恒流输出、电流限制、过流保护。
该控制板的触发有两种方式：直接触发可控硅模块、触发移相型固态继电器。
GBC2M-3 控制板的特点：十位A/D，输出线性化程度高，输出起控点低。
GBC2M-3 系列单相电力调整器（说明书中简称GBC2M-3整机）由GBC2M-3 触发板、GBC2M-3 专用散热器、风机、外壳等组成。
核心部分使用GBC2M-3 控制板；散热系统采用高效散热器、低噪音风机。
整机带有控制板所有的功能。
整机电流容量从30A 到800A 等多个等级。
一. GBC2M-3的主要技术指标：输入：4～20mA；阻抗：120Ω输出分辨力：调相0.6°范围：0～175°；调功：20ms 比例周期：4秒驱动输出 ：1）固态驱动输出：12V可变宽度脉冲, 最大驱动电流<30mA，调功或调压方式输出。
2)脉冲驱动输出，配SCR，调功或调压方式输出。
LED灯状态显示:输入信号线性指示灯，绿色。
三色状态灯: 绿色RUN运行灯; 红色ALM报警灯；黄色闪烁STOP待机灯。
缓起动/缓关断开关RS与GND:无电压接点输入 闭合（ON）: 固定10秒缓关断；开路（OFF）:缓起动， 0.2～120秒时间可调。
运行过程中急停: 运行中过流、超温时，急停。
保护动作时间不大于一个电源周期（20ms）。
散热器超温保护：无电压接点温度开关 闭合：<70℃ 开路: 超温 解除:故障排除后,按起停开关复位或重新上电。
电源电压(兼同步)：电压220VA或380VAC ±10%，频率50HZ（60HZ定货申明），功耗3W 保险规格：0.5A报警继电器：一组常开接点（纯阻1A 250VAC） 报警类型：过电流、散热器超温。
系列单相调压器参数安全操作及保养规程
系列单相调压器参数安全操作及保养规程引言本文档旨在介绍系列单相调压器的参数安全操作和保养规程，以帮助用户正确、安全地使用和维护调压器。
适当地遵守规程可以确保调压器的长期可靠运行，减少故障和事故的发生。
1. 调压器参数安全操作规程调压器参数安全操作规程主要涵盖了使用调压器时需要注意的事项和操作步骤。
1.1 使用环境•请在干燥、通风良好的环境中使用调压器，避免水汽和灰尘对调压器的影响。
•请确保工作环境温度范围在指定范围内，避免过高或过低的温度对调压器正常运行产生不利影响。
1.2 连接与拆卸•请确保在断开电源之后再进行调压器的连接和拆卸操作，避免触电和其他安全风险。
•请谨慎操作调压器，避免损坏连接线和接口。
1.3 参数设置•请仔细阅读调压器的用户手册，了解各个参数的作用和范围，并按照正确的参数范围设置调压器的参数。
•不要任意调整调压器的参数，避免造成电路或设备损坏。
1.4 警告指示灯和报警信息•请密切关注调压器上的警告指示灯和报警信息，及时采取正确的措施以防止进一步损坏或事故发生。
•如果出现故障或报警信息，请立即断开电源，并联系维修人员。
2. 调压器保养规程调压器保养规程旨在确保调压器的正常运行和延长其使用寿命。
2.1 清洁和检查•定期清洁调压器外壳和散热器，避免灰尘和污垢对散热性能的影响。
•定期检查调压器的连接线和接口是否正常，有无损坏。
2.2 维护和保养•请按照调压器的用户手册进行规定的维护和保养，如更换滤网、清洁风扇等。
•请确保维护和保养过程中断开电源，并采取必要的安全措施。
2.3 定期检测和校准•建议定期对调压器进行检测和校准，以确保其输出精度和稳定性。
•请严格按照检测和校准的规程进行操作，并确保操作人员具备必要的技术能力。
结论通过遵守系列单相调压器的参数安全操作规程和保养规程，我们可以保证调压器的正常运行和使用寿命的延长。
请用户正确操作和维护调压器，以确保设备的安全和可靠性。
注意：此文档仅为参考，具体操作和保养细节请参考相关的用户手册和操作指南。
GMS1000调功调压器说明书-适合各种负载
工作环境要求：
存储温度： 安装形式和要求： 绝缘电阻/介电强度： 3．安装及使用须知 安装及使用须知： ： 使用前请认真阅读本说明书，严格按要求接线使用。 本电压调整器是壁挂式，垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性、无可燃性的环境中。 负载应无短路、局部放电打火等现象，绝缘良好。 特别指出：变压器负载不能空载调试 变压器负载不能空载调试。 变压器负载不能空载调试 散热器超温保护后，如要运行，需排除故障后，再送电运行。 过流保护：一般地说，过流保护不能完全避免负载短路造成的设备损坏 过流保护不能完全避免负载短路造成的设备损坏,不能代替快速熔断器。 过流保护不能完全避免负载短路造成的设备损坏 负载短路保护：用户需外配快速熔断器作为短路保护，一般按额定负载电流的 1.5 倍选择。 4． 装箱清单表 GMS1000 整机一台, 10K 电位器（含刻度盘）两套, 说明书 1 份 5．选型表 项目 系列 型号代码 GMS1000规格 基本功能：移相调压, 锁相环同步，变宽脉冲触发 调节分辨率：0.2°(调压), 20ms(调功) 缓起动、缓关断时间：0.2~120 秒可调 报警输出：常开 1A 250V AC 基本报警：散热器超温 电源电压：380V AC±10% 50HZ 环境温湿度：-10~40℃，90%RH 最大 4 4~20mA DC,接收电阻:120Ω 5 6 2．触发方式 0~5V DC, 输入电阻:20KΩ 0~10V DC, 输入电阻:20KΩ 1233.电流容量/外形尺寸 触发移相型固态继电器 触发 MEX、MEC 等晶闸管模块或晶闸管（调压或调功） 触发 MEX、MEC 等晶闸管模块或晶闸管（半控整流整流） 025050100150225350450550N4.电流限制和过流报警(选件) 调功时仅有过流功能 5.调功（选件） N C H 无 过流报警或电流限制功能 恒流功能：针对变阻负载的控制方案 00 01 无 阻性调功 25A AC， 外形及安装尺寸见表 50A AC， 外形及安装尺寸见表 100A AC，外形及安装尺寸见表 150A AC，外形及安装尺寸见表 225A AC，外形及安装尺寸见表 350A AC，外形及安装尺寸见表 450A AC，外形及安装尺寸见表 550A AC，外形及安装尺寸见表 不含可控硅模块及散热单元
一体化故障隔离装置使用说明
一体化故障隔离装置使用说明一体化故障隔离装置使用说明简介•为了更好地保护设备和人员安全，一体化故障隔离装置成为必备的设备之一。
•本文将详细说明一体化故障隔离装置的使用方法和注意事项。
使用步骤1.安装 - 在使用一体化故障隔离装置之前，需要将其正确安装在设备上。
确保装置牢固地固定在相应的位置。
2.接线 - 根据设备的接线图，将一体化故障隔离装置正确接入电路。
严格按照装置上的标识进行接线，确保接线的正确性。
3.功能调试 - 在接线完成后，需要进行一次功能调试。
确保装置能够正常工作并能够正确地隔离故障。
4.装置规定 - 在正常使用过程中，需要遵守一体化故障隔离装置的使用规定。
不得擅自更改装置参数或使用装置外部不符合规定的设备。
5.操作方法 - 当设备发生故障需要隔离时，操作人员应当按照装置上的操作方法进行操作。
确保隔离操作的准确性和安全性。
6.日常维护 - 定期对一体化故障隔离装置进行日常维护，清理装置表面的灰尘和污垢，确保装置的正常使用。
注意事项•在使用一体化故障隔离装置时，需要具备一定的电气知识和操作经验。
•严禁将装置与非标准设备相连接，以免发生故障或安全事故。
•操作前请务必确认断开电源，并采取适当的安全措施。
•当装置出现故障时，请及时联系维修人员进行处理，切勿私自拆卸或修理。
结论一体化故障隔离装置作为保护设备和人员安全的重要设备，其正确的使用方法和注意事项对于避免故障和事故具有重要意义。
希望本文的说明能够帮助使用人员正确地使用一体化故障隔离装置，确保设备的正常运行和人员的安全。
单相整流调压模块
产品的名称（单相整流）一 、产品简介把一个或几个晶闸管芯片按一定的形式连接并与触发系统或者其他控制单元通过先进的封装工艺集成模块。
它是一个完整的电力移相开环控制单元，可实现对三相电力进行整流调压。
产品广泛用于力矩电机调整，电炉控温，调光，焊机，调节变压器的初级电压/次级电压、等功率调节场合。
实现手动、自动控制，三相交流输入电无相序要求，线性控制电路，精度高，稳定性好。
二、 产品芯片连接图及标识三、主要技术参数四、控制接线及引脚功能MTDC 模块代号整流调压标称电流(A)30/460V最大工作电压（红）+12VGND GND1CON10VTESTE （黑）（白或黑白）（中黄）（橙或绿）CON20mA （棕）123458769（棕）CON20mA+12V GND GND1CON10V TESTE （黑）（白或黑白）（中黄）（橙或绿）（红）123456781514131211109五芯手动控制（红）+12VGND GND1CON10VTESTE （黑）（白或黑白）（中黄）（橙或绿）12345九芯手动控制或4—20mA十五芯手动控制或4—20mAGND1GND1五、应用实例六 模块的保护方法使用阻容吸收和压敏电阻保护如上图所示模块与电阻、电容并联使用；压敏电阻并联于模块的交流输入端，为取得更好的效果，将阻容吸收与压敏电阻同时使用。
七、模块外形及安装尺寸单相整流阻容吸收板八、注意事项1、+12V直流电源（部分模块需要+24V或±12V）：模块内部控制电路的工作电源，+12V电源正极接+12V端子（-12V电源接-12V端子），公共端子接GND端子。
2、控制信号：0～10V（0～5V，0～10mA，4～20mA）控制信号，用于对输出电压大小进行调整的控制信号，正极接CON10V（CON5V、CON20mA），负极接GND1。
3、供电电源和负载：供电电源一般为电网或者供电变压器，接模块的输入端子；负载为用电器，接模块的输出端子。
单相电力调整器(调功器)的使用说明书
第六章 故障处理及保养维护................................................................................ 34
6.1 故障处理 ......................................................................................................................... 34 6.2 保养维护 ......................................................................................................................... 34
第三章 安装及配线 ................................................................................................. 7
3.1 3.2 3.3 3.4 3.5 3.6 开箱检查 ........................................................................................................................... 7 使用条件 ........................................................................................................................... 7 安装 ................................................................................................................................... 8 电气配线 ........................................................................................................................... 8 基本接线原理图 ............................................................................................................... 9 端子说明 ......................................................................................................................... 10
CE-IJ03- S -0.2 单相交流电流电量隔离变送器使用说明书
单相交流电流电量隔离变送器使用说明书CE-IJ03-***S*-0.2一、简介：本产品为单相交流电流电量隔离变送器,采用电磁隔离原理，将输入的交流交流电流信号分别隔离变换成标准的模拟信号输出。
实现对交流电流信号的测量监控，产品的输入与输出具有非常好的线性。
该产品广泛应用于通讯，电力，铁路，工业测控等领域。
产品具有如下特点： 体积小，安装、接线方便； 高精度优于0.2级，低温漂； 产品可靠性高；可根据客户需求量身定制各种特殊产品。
二、产品外形图1、MS1外形图 图2、BS2外形图图3、ES3型外形 图4、BS3型外形三、产品型号四、主要技术指标测试条件：室温：25℃。
*输入范围：电流：0-0.1A~800A AC(BS2产品到50A,GS4产品到500A,ES3产品到800A)；*输出量：0-5V 、0-20mA 、0-10V 、4-20mA ；0-5kHz 、0-10kHz ； *辅助电源：12V 、15V 、24V DC 、85-265V AC/DC （BS3外形）； *精度等级：0.2级；*负载能力：≥2KΩ(电压输出) ；≤250Ω(电流输出)； *温漂：≤200ppm/℃； *隔离耐压：≥2500 V DC ；*响应时间：≤250 mS ；*额定功耗：电压输出<0.3W ；电流输出<1W *输出纹波：≤10mV ； *频响范围：45Hz-65Hz ；*输入过载能力：被测电流标称值的20倍（施加一秒重复5次，间隔300S ）；*工作环境：温度:-10~60℃； 湿度: ≤95%（不结露）； *储存条件：-40~+70℃五、产品接线示例图图5、CE-IJ03-**BS2/ CE-IJ03-**ES3电流输出接线参考图6、CE-IJ03-**BS2/ CE-IJ03-**ES3电压输出接线参考图图7、 CE-IJ03-**MS1电流输出接线参考图8、 CE-IJ03-**MS1电压输出接线参考六、安装方式产品采用DIN35 导轨式安装或螺钉固定安装，其安装尺寸 如图7所示(单位mm)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品简介
LSA-2P16YB,LSA-2P25YB,LSA-2P40YB,LSA-H2P10XYB,单相交流半波调压模块
产品详细信息
LSA-2P16YB,LSA-2P25YB,LSA-2P40YB,LSA-H2P10XYB,单相交流半波调压模块LSA-H2P25XYB,LSA-H2P45XYB,LSA-H2P65XY
B,LSA-H2P85XYB,
①、电位器手动控制方式：按图示，电位器中间端接到模块cont端，电位器另两端分别接到模块com端和+5V端。
+5V电压由模块本身
内部产生，无须外部提供，只配合手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间。
当控制端cont从0-5Vdc改变时，交流负载上的电压从0伏到最大值线性可调，cont端电压越高，模块输出越大。
②、0-5Vdc控制方式：按图示，可接受单片机等的0-5Vdc模
拟信号，控制输入正极接cont端、负极接com端，模块内部cont 端相对com端的输入阻抗大于30KΩ。
当控制端cont从0-5Vdc 改变时，交流负载上的电压从0伏到最大值线性可调，其中cont 在0-0.7Vdc左右时为全关闭区域，可靠关断整个电路的输出；
cont在0.7Vdc-4.3Vdc左右为可调区域，即随着控制电压的增大，移相角α从180°到0°线性减小，导通角增大，交流负载上的电压从0伏增大到最大值；cont在4.3Vdc-5Vdc左右时为全开通区域，交流负载上的电压为最大值（接近电网电压）。
③、0-10Vdc控制方式：按图示，可接受PLC等的0-10Vdc
模拟信号，模块内部0-10Vdc端相对com端的输入阻抗大于15K Ω。
④、4-20mA控制方式：按图示，可接受温控表等的4-20mA
模拟信号，模块内部4-20mA端相对com端的输入阻抗为250Ω。
当以4-20mA控制输入时，4-5mA左右时为全关闭区域，可靠关断整个电路的输出；5-19mA左右为可调区域，即随着控制电流的增大，移相角α从180°到0°线性减小，交流负载上的电
压从0伏增大到最大值；19-20mA左右时为全开通区域，输出最大。
⑤、0-10mA控制方式：按图示，采用此方式时须在模块cont 端与com端之间接一只500Ω、1/2W电阻，当输入0mA时cont 端为0Vdc，当输入10mA时cont端为5Vdc。
2、各功能端相对com端必须为正，com端为负极，如极性接反则模块主回路输出端可能失控。
3、模块各功能端的控制特性均为正特性，即控制电压越高，模块强电主回路输出电压越高。
4、在某一时刻宜使用一种输入控制方式，若两种以上方式同时输入使用，则一般为输入信号较强的一种起主要作用。
模块可以手动和自动两用，例如自动接在4-20mA端，手动接在0-5V端，可通过双掷开关进行功能切换。
其它推荐产品。
