电气控制柜二次回路布线工艺图解
二次回路的接线和接线图
二次回路的接线和接线图
一、二次回路的接线要求
1、按图施工，接线正确。
2、导线与电气元件间采纳螺栓连接、插接、焊接或压接等，均应坚固牢靠。
3、盘、柜内的导线不应有接头，导线芯线应无损伤。
4、电缆芯线和导线的端部均应标明其回路编号，字迹清楚且不易脱色。
5、配线应整齐、清楚、美观，导线绝缘应良好，无损伤。
6、每个接线端子的每侧接线不得超过2根。
7、二次回路接地应设专用螺栓。
8、盘、柜内的二次回路配线、用于连接盘、柜门上的电器、掌握台板等可动部位的导线还应符合其它要求。
二、二次回路接线图的绘制要求与方法
1、二次设备的表示方法
全部二次设备都必需按规定，标明其项目。
项目是指接线图上用图形符号所表示的元件、部件、组件、功能单元、设备、系统等。
2、接线端子的表示方法
全部设备上都有接线端子，其端子应与设备上端子标志全都。
假如设备的端子没有标志时，应在接线图上标示端子。
3、连接导线的表示方法
连续线表示法、中断线表示法
用连续线表示的连接导线假如全部画出，有时显得过于繁复，因此在不致引起误会的状况下，也可将导线组、电缆等用加粗的线条来表示。
在配电装置二次回路接线图上多采纳中断线来表示连接导线，显得简明清楚，对安装接线和维护检修都很便利。
成套开关柜二次布线工艺示范讲解
• 10、你要做多大的事情，就该承受多大的压力。3/22/2
022 8:06:44 PM20:06:442022/3/22
• 11、自己要先看得起自己，别人才会看得起你。3/22/2
谢 谢 大 家 022 8:06 PM3/22/2022 8:06 PM22.3.2222.3.22
• 12、这一秒不放弃，下一秒就会有希望。22-Mar-2222 March 202222.3.22
•
7、最具挑战性的挑战莫过于提升自我 。。20 22年3 月下午8 时6分2 2.3.222 0:06M arch 22, 2022
•
8、业余生活要有意义，不要越轨。20 22年3 月22日 星期二8 时6分4 4秒20: 06:4422 March 2022
•
9、一个人即使已登上顶峰，也仍要自 强不息 。下午 8时6分 44秒下 午8时6 分20:0 6:4422. 3.22
成套电气二次回路
成套电气二次布线工欣赏
布线工艺欣赏
电缆芯线拉直，排列整齐
线号管示意
端子排示意
• 配线原则 总结
板前明线布线：手工布线时（非模型、模具配线），应符合平直、整齐、紧贴敷设面、走线 合理及接点不得松动便于检修等要求。 1、走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类集中，单层平行密排 或成束，应紧贴敷设面。 2、导线长度应尽可能短，可水平架空跨越，如两个元件线圈之间、连线主触头之间的连线 等，在留有一定余量的情况下可不紧贴敷设面。 3、同一平面的导线应高低一致或前后一致，不能交叉。当必须交叉时，可水平架空跨越， 但必须属于走线合理。 4、布线应横平竖直，变换走向应垂直90°。 5、上下触点若不在同一垂直线下，不应采用斜线连接。 6、导线与接线端子或线桩连接时，应不压绝缘层、不反圈及露铜不大于1mm。并做到同一 元件、同一回路的不同接点的导线间距离保持一致。 7、一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般 只允许连接一根。 8、布线时，严禁损伤线芯和导线绝缘。 9、导线截面积不同时，这将截面积大的放在下层，截面积小的放在上层 10、多根导线布线时（主回路）应做到整体在同一水平面或同一垂直面。 11、如果线路简单可不套编码套管。 • 导线的颜色标志： 1、保护导线(PE)必须采用黄绿双色： 2、动力电路的中线(N)和中间线(M)必须是浅蓝色： 3、交流或直流动力电路应采用黑色： 4、交流控制电路采用红色： 5、直流控制电路采用蓝色： 6、用作控制电路联锁的导线,如果是与外边控制电路连接,而且当电源开关：断开仍带电时, 应采用橘黄色或黄色： 7、与保护导线连接的电路采用
开关柜二次控制原理图
一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。
用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。
二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。
一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。
三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路---使用所变输出经变压、整流后的直流电源。
蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。
2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。
操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。
信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。
1、看图A、"先看一次，后看二次"。
典型电气二次回路识图
断路器控制回路图控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。
这里以某变电站控制回路图为例，简要说明看图的基本方法。
完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。
完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。
按照上述顺序联接。

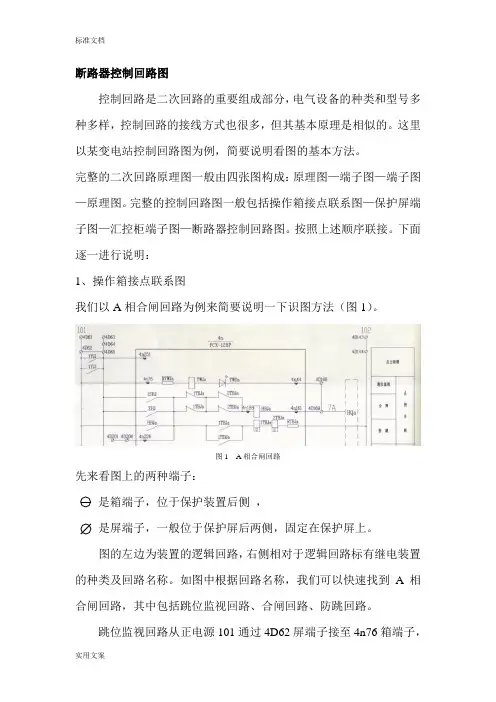

下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法（图1）。
