AutoCAD打印输出与比例控制
autocad绘图基本步骤
autocad绘图基本步骤AutoCAD绘图的基本步骤包括以下几个方面：1.准备工作在进行绘图之前，首先需要明确绘图的目的和要求，确定绘图的比例尺和纸张大小。
同时，确保计算机和AutoCAD软件的正常运行。
2.创建新图纸打开AutoCAD软件后，点击“新建”按钮或使用快捷键“Ctrl+N”创建新的绘图。
选择适当的模板或布局，确定图纸的单位和尺寸。
3.绘制基础图形在绘图界面中，选择合适的绘图工具，如直线、圆、多边形等，根据需要绘制基础图形。
可以使用命令行输入指令，也可以使用工具栏或菜单中提供的绘图图标。
4.修改图形绘制完基础图形后，可以对其进行修改，如移动、旋转、缩放、复制等。
可以使用命令行输入指令，也可以使用工具栏或菜单中提供的修改图形的功能。
5.添加文本和注释在图纸中添加文本和注释是很重要的，可以使用命令行输入指令“TEXT”或“MTEXT”添加文本，可以选择字体、大小、对齐方式等。
可以使用命令行输入指令“LEADER”添加注释，连接图形和文字之间的箭头。
6.设置图层和图块图层是AutoCAD中的一个重要概念，可以用来管理和控制绘图中的不同元素。
可以使用命令行输入指令“LAYER”设置图层的属性，如颜色、线型、线宽等。
图块是一组图形元素的集合，可以重复使用，可以使用命令行输入指令“BLOCK”创建和管理图块。
7.添加尺寸和标注在图纸中添加尺寸和标注是很重要的，可以使用命令行输入指令“DIMENSION”添加尺寸。
可以选择不同的尺寸样式和标注方式，如线性尺寸、半径尺寸、角度尺寸等。
8.设置打印和输出绘图完成后，可以通过打印或输出的方式将图纸保存或输出为文件。
可以使用命令行输入指令“PLOT”设置打印的参数，如纸张大小、打印范围、打印机设置等。
也可以使用命令行输入指令“EXPORT”将图纸输出为不同的文件格式，如DWG、PDF、JPEG等。
9.保存和备份绘图完成后，及时保存并备份图纸是很重要的。
可以使用命令行输入指令“SAVE”保存图纸，可以选择合适的文件夹和文件名。
比例
高手们，我在CAD里面是按1：1做图的...图画好后然后标注那要写个比例是多少,比如我要用A4的图纸打出来,这时比例是多少?如果A3呢?有点想不通我主要是意思是,要在图纸上标注是多少..当然不同大小的纸打同一张图比例肯定是不一样,比如我图纸上写的1:100我用A2打是1:100,那我如果换成A3的打他就变成1:200了吧,但是图纸上写的1:100显然不对了..图纸画好了..下面不是有个标注比如一层平面图,这个时间旁边有个比例是1:XXX这个比例在CAD上面要写多少?我的图纸是1:1画出来的,想用A3的图纸打印,我知道不管多大的图纸都可以在A3...或者别的纸上打出来,我问题的关键是CAD图纸上面那个比例要标多少?肯定同一张图,不同的纸打出来的比例肯定不一样嘛,就算在是打图时我也没选那个比例,只是布满图纸选项...我就想知道我想用A3的图纸打这个一层平面图,这时cad上面的比例标的是多少?比例缩放有点复杂，首先，你不要动图的比例尺寸，你应该先画一个图框，A4是297X210，A3是420X297。
例如是A4框，你按SC（比例缩放），然后选取原本画图框的左下角点鼠标左键，然后按比例数字，如100，然后把画好的原图放入图框，大了就返回，再输入少一点的数值，再试。
一般家装100平方左右的房子，A3图框的平面图是比例1：100，立面图一般是1：50-1：80之间。
知道自己图框缩放后的比例，就是打印出来图纸与原尺寸的比例了。
希望我的答案能够帮到你。
你的意思是说左图时候的比例是1：1 然后在标签栏里写标注时候的比例应该是多少吧你可以先看看你做图时候的单位是什么这样在结合下作业情况就可以判断出比例了至于纸张我不能误导你的因为我没有遇到过这种问题我知道你那可能用的是比例尺不过一般的好像与纸张的大小无关你做的是什么？平面设计图还是施工图其实很简单，打印→窗口→选择打印区域→选取你画好的图纸的边框→预览→确认。
就能打印出布满图纸的A4的图纸来（条件是纸张设置为A4），比例你可以在选择你画好的图纸的边框之后看“打印比例”，阴影下面的1mm=xxxmm，就是比例（选择的纸张是A4的）。
设计软件AutoCAD的基本操作与应用
设计软件AutoCAD的基本操作与应用一、AutoCAD的基本介绍AutoCAD是一款广泛使用的计算机辅助设计软件，由美国Autodesk公司开发，并在全球范围内流行使用。
作为一款二维绘图软件，它为用户提供了绘图、编辑、打印等功能，同时支持第三方应用程序以扩展其功能。
AutoCAD广泛应用于建筑、机械制图、土木工程、环境设计、室内设计等领域。
二、AutoCAD的基本操作1.启动AutoCAD启动AutoCAD，进入主界面，开始基础操作。
2.绘图界面和工具栏AutoCAD绘图界面包括绘图区、绘图工具栏、状态栏、控制台等，其中绘图工具栏为主要操作工具，可以进行绘制、编辑、选择、跟踪、放大缩小等操作。
3.绘图命令AutoCAD提供了多种命令，在绘制过程中可以通过命令输入框或快捷键来调用相应命令。
4.图形创建AutoCAD支持绘制各种类型的几何图形，包括线段、圆弧、多边形、矩形、椭圆等，在基础图形的基础上，还支持各种高级操作，如填充、切割、旋转、镜像等。
5.图层管理AutoCAD支持创建和管理多个图层，每个图层可以设置不同的颜色、线型和线宽等属性，方便用户进行排版和修改。
6.文本编辑AutoCAD支持在图形上添加文本注释，用户可以设置字体、字号、颜色、行距等来编辑文本内容。
7.打印输出AutoCAD可以通过打印机将图形输出到纸张上，用户可以调整输出大小、纸张方向、放大比例等，以满足实际需求。
三、AutoCAD的应用1.工程制图AutoCAD广泛应用于机械、建筑、土木工程等领域中的工程制图，包括草图设计、建筑布局、承重结构设计等。
2.室内设计AutoCAD提供了多种颜色、材质和纹理等参数，方便室内设计师进行布局设计和效果图绘制。
3.电气维修AutoCAD提供了电气维修和维护相关的图形元素和工具，可以用于绘制电路图和电器布局。
4.地质工程AutoCAD提供了数字高程模型（DEM）和地形模型（DTM）等功能，适用于地质工程学和环境规划等领域的地形建模。
AutoCAD详细操作教程
AutoCAD详细操作教程AutoCAD是一款广泛应用于设计、绘图、建模等领域的计算机辅助设计软件。
本教程将详细介绍AutoCAD的操作方法和技巧，帮助读者快速上手使用该软件。
一、软件安装与配置1. 下载并安装AutoCAD软件：从官方网站或授权渠道下载AutoCAD软件安装程序，并按照提示进行安装。
2. 注册和激活：按照软件提供的步骤完成注册和激活过程，确保软件能够正常运行。
3. 界面设置：进入软件后，根据个人喜好选择合适的界面布局和颜色主题。
二、基本操作1. 绘图单位设置：点击工具栏上的“格式”选项，在下拉菜单中选择“单位”，根据绘图需求设置合适的长度单位和精度。
2. 绘图界面：点击“新建”创建新的绘图文件，选择合适的纸张大小和方向。
3. 绘图工具栏：使用工具栏上的绘图工具，如直线、弧线、圆形等，绘制所需图形。
4. 修改工具栏：使用修改工具栏上的工具，如移动、旋转、缩放等，对已有的图形进行编辑和调整。
三、快捷键操作1. 移动视图：按住鼠标中键即可移动绘图视图，方便查看不同部分。
2. 缩放视图：使用鼠标滚轮进行放大和缩小操作，快速调整视图比例。
3. 命令输入：点击键盘上的“F2”键，打开命令行窗口，可以直接输入命令进行操作。
4. 撤销与重做：按下“Ctrl+Z”组合键可以撤销上一步操作，“Ctrl+Y”组合键可以重做已撤销的操作。
四、图层管理1. 创建图层：点击工具栏上的“图层管理器”按钮，在弹出的对话框中点击“新建”创建新的图层，并设置相应属性。
2. 图层设置：在图层管理器中，可以设置图层的颜色、线型、线宽等属性，灵活控制图形的展示效果。
3. 图层切换：在状态栏中的图层控制框中，点击相应图层可以进行开关操作，方便图形的显示与隐藏。
五、尺寸标注1. 添加标注：点击工具栏上的“标注”按钮，在绘图中添加尺寸标注，如直线尺寸、半径、直径等。
2. 标注样式：在标注样式管理器中可以选择不同的标注样式，满足不同绘图需求。

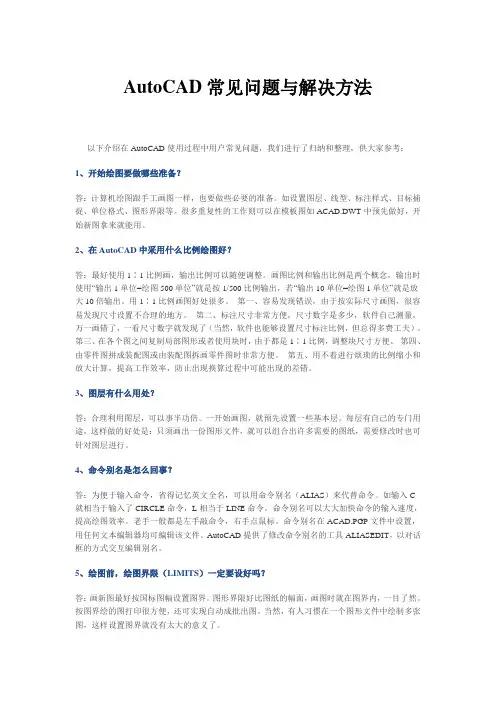

AutoCAD常见问题与解决方法
AutoCAD常见问题与解决方法以下介绍在AutoCAD使用过程中用户常见问题，我们进行了归纳和整理，供大家参考：1、开始绘图要做哪些准备？答：计算机绘图跟手工画图一样，也要做些必要的准备。
如设置图层、线型、标注样式、目标捕捉、单位格式、图形界限等。
很多重复性的工作则可以在模板图如ACAD.DWT中预先做好，开始新图拿来就能用。
2、在AutoCAD中采用什么比例绘图好？答：最好使用1∶1比例画，输出比例可以随便调整。
画图比例和输出比例是两个概念，输出时使用“输出1单位=绘图500单位”就是按1/500比例输出，若“输出10单位=绘图1单位”就是放大10倍输出。
用1∶1比例画图好处很多。
第一、容易发现错误，由于按实际尺寸画图，很容易发现尺寸设置不合理的地方。
第二、标注尺寸非常方便，尺寸数字是多少，软件自己测量，万一画错了，一看尺寸数字就发现了（当然，软件也能够设置尺寸标注比例，但总得多费工夫）。
第三、在各个图之间复制局部图形或者使用块时，由于都是1∶1比例，调整块尺寸方便。
第四、由零件图拼成装配图或由装配图拆画零件图时非常方便。
第五、用不着进行烦琐的比例缩小和放大计算，提高工作效率，防止出现换算过程中可能出现的差错。
3、图层有什么用处？答：合理利用图层，可以事半功倍。
一开始画图，就预先设置一些基本层。
每层有自己的专门用途，这样做的好处是：只须画出一份图形文件，就可以组合出许多需要的图纸，需要修改时也可针对图层进行。
4、命令别名是怎么回事？答：为便于输入命令，省得记忆英文全名，可以用命令别名（ALIAS）来代替命令。
如输入C就相当于输入了CIRCLE命令，L相当于LINE命令。
命令别名可以大大加快命令的输入速度，提高绘图效率。
老手一般都是左手敲命令，右手点鼠标。
命令别名在ACAD.PGP文件中设置，用任何文本编辑器均可编辑该文件。
AutoCAD提供了修改命令别名的工具ALIASEDIT，以对话框的方式交互编辑别名。
出图与绘图比例
我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。
我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。
一般来说不会因为图纸比例是1：100就输入1000/100=10。
这样，AutoCAD绘图实际是没有绘图比例这个概念的。
二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。
1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。
如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。
为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD 电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。
正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。
这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。
如果采用公制,那“1毫米＝100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1米＝100图形单位”，才叫1：100。
第10章AutoCAD打印和输出
10.2 打印管理
10.2.1 打印选项
命令：OPTIONS 菜单：工具→选项 执行该命令后，选择“打印和发布”选项卡，如图10-9所示。
10.2.2 绘图仪管理器（PLOTTERMANAGER）
功能区：A→管理绘图仪，输出打印→绘图仪器管理 菜单：文件→绘图仪管理器 执行该命令后弹出图10-10所示的“打印机管理器”窗口。
10.3 输出格式文件
10.3.1 输出DWF/PDF/DWFx/DGN/FBX/WMF/IGES/STL等格式文件
命令：EXPORTDWF、EXPORTPDF 功能区：A→输出→DWF/PDF/DWFx/DGN/FBX/其他格式，输出→输出为 DWF/PDF→DWF/PDF 菜单：文件→输出 执行“输出其他格式”命令，将弹出“输出数据”的对话框，如图10-13所示。
10.2.2 绘图仪管理器（PLOTTERMANAGER）
在该窗口中，用户可以通过“添加绘图仪向导”轻松地添加打印机，如图1011所示。
10.2.3 打印样式管理器（STYLESMANAGER）
命令：STYLESMANAGER 功能区：A→打印→管理打印样式 菜单：文件→打印样式管理器 执行该命令后弹出如图10-12所示的资源管理器窗口。
10.1 输出图形（PLOT）
9. 打印样式表（笔指定） （1）通过下拉列表选择现有的打印样式表，也可新建打印样式。 （2） 编辑按钮：弹出“打印样式表编辑器”对话框，如图10-7所示。
10.1 输出图形（PLOT）
10. 着色视口选项 该区设定着色视口的参数。 （1）着色打印：设置视图打印的方式。 （2）质量：指定着色和渲染视口的打印分辨率。 （3）DPI：指定渲染和着色视图的每英寸点数，最大可为当前打印设备的最 大分辨率。 11. 打印选项 （1）后台打印：指定在后台处理打印。 （2）打印对象线宽：指定是否打印指定给对象和图层的线宽。 （3）按样式打印：按应用于对象和图层的打印样式打印。 （4）最后打印图纸空间：首先打印模型空间几何图形。通常先打印图纸空间 几何图形，然后再打印模型空间几何图形。 （5）隐藏图纸空间对象：指定隐藏操作是否应用于图纸空间视口中的对象， 仅在布局选项卡中有效。此设置的效果在打印预览中反映，而不反映在布局中。 （6）打开打印戳记：在每个图形的指定角点处放置打印戳记并将戳记记录到 文件中。勾选该项，其后的按钮将显示出来。
cad出图比例设置 教你cad怎么出图
cad出图比例设置教你cad怎么出图，如何布局出图，首先介绍一下autoACAD布局空间出图的基本原理。
第一，图样内容和图框内容分开不同空间绘制，如果图形位置不合适可以在“图形窗口”中用PAN命令平移进行调整。
如果图形大小不合适千万不可以用缩放工具，否则比例将会改变。
CAD出图最基本方法建筑类施工图标准图纸AUTOCAD出图基本方法CAD绘图操作对于大多数并不困难，但按标准出图却是比较头疼的地方。
在各种各样的图形、图像软件中autoCAD的出图应该是最复杂的，这和施工图比较严格的图纸规范标准有关。
以下是本人总结的出图基本方法，希望对各位初学者有一定的帮助。
注：适用于2000及以上版本。
一、熟悉施工图的制图规范。
不管对CAD有多熟，不按制图规范出图都是白费。
而且若对制图规范不清楚也无法理解autoCAD的打印设置。
二、页面设置。
主要是对打印效果的设置。
在命令行输入pagesetup或在菜单中找“文件”–“页面设置”打开对话框。
对话框中主要包括三部分：1、“页面设置名”。
点“添加”新创建一个页面设置样式。
这样做主要是为管理清晰。
而且页面设置样式可随着图形文件保存，在其他文件中也能通过点击“添加页面设置”中的“输入”来引用，可以省下不少时间。
2、“打印设备”标签项。
A、“打印机配置”-“名称”中选择使用的打印机，然后点击“特性”，在这里我们主要调整图纸的可打印尺寸，其他参数可使用默认值，不累叙。
在“设备和文档设置”标签中找“用户定义图纸尺寸与校准”-“修改标准图纸尺寸(可打印区域)”。
选中后在下面会出现一个“修改标准图纸尺寸”对话框，在其中找到要用的图纸型号，然后点击“修改”调整打印范围到图纸边界的距离，把上下左右都改一下，一般改为小于5，因为标准图纸图框边最小是5毫米。
B、编辑“打印样式表”。
首先解释什么是“打印样式”。
在autoCAD中是由绘制图线的不同颜色来控制最后打印图纸中该图线的打印特性的，对于一般的施工图纸，主要是图线的宽度。
AUTOCAD作业选择题
模块一1．AUTOCAD软件的基本图形格式为（ D）A．*.MAP B. *.LINC. *.LSPD. *.DWG2．CAD的英文全称是什么（ B）puter Aided DrawingB. Computer Aided DesignC. Computer Aided GraphicsD. Computer Aided Plan3.在启动向导中，AUTOCAD使用的样板图形文件的扩展名是什么 BA.*.DWGB.*.DWTC.*.DWKD.*.TEM4.下列哪个不是正确的打开图形的方式 BA.“文件”下拉菜单的“打开”选项B.在“设计中心”的“内容区”中将选定的图形文件拖放到绘图区以外的任何位置C.在“设计中心”的“内容区”中将选定的图形文件拖放到另一图形文件D.在WINDOWS资源管理器中用鼠标左键双击选中的图形文件5．AUTOCAD的临时保存文件的默认扩展名为？ A A *。
Ac$ B *.BAK C *.DWL D *.SAV 6．AUTOCAD软件图形文件的备份文件格式是（ A ）A．*．BAK B．*．DWG C．*．DWT D．*．SHX 7．用户设置绘图环境并将其保存到配置中，保存文件后缀名是（ A ）A．*．ARG B．*．SAT C．*．EPS D．*．WMF 8.在“局部打开”对话框中，需要选择一个几何图形的 CA．“上一个”视图 B．“窗口”视图C．范围视图 D．对象视图9.在AUTOCAD２０10中系统提供２０多个已命名的工具栏，可怎样选择 BA.图形界限DRAWING LIMITS（菜单为：格式）图形界限）B.在工具栏按钮上右击，在快捷菜单中选择‘选项OPTIONS(菜单为：工具)选项）C.直线LINE（菜单为：绘图）直线）10．在命令执行过程中，需要“帮助”时可以怎样实现（A ）A.按功能键F1B.按功能键F2C.按功能键F10D.按功能键F1211.在系统中，颜色的默认设置是（C ）A.白色 B.黑色 C.随层（ByLayer）D.随块（ByBlock）12．文本窗口与图形编辑窗口的快速切换的功能是什么（A ）A.F2B.F7C.F6D.F813.若要中断任何正在执行的命令可以按 CA.回车键B.空格键C.ESCD.鼠标右键14.“打开”和“保存”按钮是在哪一个工具栏上BA.“CAD标准”工具栏B.“标准”工具栏C.“布局”工具栏D.“UCS”工具栏15．下列哪个操作不是关闭图形文件的操作（D ）A.单击绘图窗口右上角的关闭按钮B.下拉菜单“文件/关闭（C）”C.命令行输入CLOSED.命令行输入EXIT16．窗口底部状态条中的坐标显示可通过下列哪项来打开或关闭（B）A.F5B.F6C.F12D.F1117.更改绘图区、命令行等的颜色以及命令行的字体，可以（B ）A．通过“选项”对话框的“显示”选项卡B．通过“格式”菜单中的“颜色”C．通过“视图”菜单中的“渲染”D．通过“视图”单中的“着色”18.在“选项”对话框的“打开和保存”选项卡中可列出的保存“选项卡中可以列出的“最近所用文件”的有效值范围为多少 BA．0到6 B．0到9 C．0到15 D．0到4 19．如果防止他人在位编辑自己的图形，同时又可以允许他人参照自己的图形，你可这样操作 C A.在“选项”对话框，“打开和保存”选项卡下，设置按需加载外部参照文件的方式为“启用”B.在“选项”对话框，“打开和保存”选项卡下，设置按需加载外部参照文件的方式为“使用副本”C.在“选项”对话框，“打开和保存”选项卡下，清除“允许其他用户参照编辑当前图形”复选框D.以上选项都不正确20.“选项”命令是在下列哪个下拉菜单中 DA.“文件”下拉菜单B.“视图”下拉菜单C.“窗口”下拉菜单D.“工具”下拉菜单21使用帮助窗口中的“目录”选项卡，不可以实现下面哪一项功能 DA.以主题和次主题列表的形式显示可用文档的概述B.允许用户通过选择和展开主题进行浏览C.帮助系统提供了一个结构，使用户可以始终了解自己所处的位置，并能很快地跳到其他主题D.允许用户对特定的单词或词组进行彻底的搜索22．关于模型空间和图纸空间，以下哪个说法是错误的（D ）A.模型空间是一个三维环境，在模型空间中可以绘制、编辑二维或三维图形，可以全方位地显示图形对象B.图纸空间是一个二维环境，模型空间中的三维对象在图纸空间中是用二维平面上的投影来表示的C.图形对象可以在模型空间中绘制，也可以在图纸空间中绘制D.视口只能使用与图纸空间，不能使用于模型空间23．在缩放视图时，选择两端点确定一矩形框来进行缩放的命令是（D ）A．“视图”→“缩放”→“动态”B．“视图”→“缩放”→“全部”C．“视图”→“缩放”→“比例”D．“视图”→“缩放”→“窗口”24．命名和保存视图时，不会保存下来的（A ）方向A.比例、中心点和视图方向B.显示窗口设置C.用户坐标系，三维透视和剪裁D.视图的位置，保存视图时图形中的图层可见性25．关于ZOOM中缩放比例（S），在ZOOM命令提示输入选项时，输入：0.5X,2X,5X等,正确的说法是(B )A.ZOOM/SCALEX是相对于LIMITS设置的极限的放大倍数B.ZOOM/SCALEX是相对于当前视图的放大倍数C.ZOOM/SCALEX是相对于图纸空间的放大倍数D.ZOOM/SCALEX是相对于EXTENTS的放大倍数26.用ZOOM命令改变图形的显示大小后，用ZOOM 的哪一个选项才能恢复图形原来的显示大小 DA.EXTENTSB.SCALEC.VMAXD.PREVIOUS27.在AUTOCAD系统中，使用ZOOM命令中的哪个选项与LIMITS命令的作用范围有关（D ）A.PRIVIOUSB.CENTERC.WINDOWSD.ALL 28．关于ZOOM（缩放）和PAN（平移）的几种说法，哪一个正确（ B ）A.ZOOM改变实体在屏幕上的显示大小，也改变实体的实际尺寸B.ZOOM改变实体在屏幕上的显示大小，但不改变实体的实际尺寸C.PAN改变实体在屏幕上的显示位置，也改变实体的实际位置D.PAN改变实体在屏幕上的显示位置，其坐标值随之改变29.设定图层的颜色、线型、线宽后，在该图层上绘图，图形对象将： DA.必定使用图层的这些特性B.不能使用图层的这些特性C.使用图层的所有这些特性，不能单项使用D.可以使用图层的这些特性，也可以在“对象特性”中使用其他特性30．同一图层上的图形对象将（C ）A.具有统一的颜色B.具有一致的线型、线宽C.可以使用不同的颜色、线型、线宽等特性D.只能属于该层不可以更改模块二1.下列四种点的坐标表示方法中，哪一种是绝对直角坐标的正确表示 DA．2532 B．25 32 C．＠25，32 D．25，32 2.．以下哪些工具按钮都是在“绘图”工具栏中（D）A.直线、点、复制、多行文字B.直线、图案填充、偏移、多行文字C.创建块、点、复制、样条曲线D、直线、点、表格、矩形3.在AUTOCAD中默认的GRID（栅格）设置是几个绘图单位 DA.0B.1C.2D.104.刚刚结束绘制了一直线，现在直接回车两次，结果是 BA.直线命令中断B.以直线端点为起点绘制直线C.以圆弧端点为起点绘制直线D.以圆心为起点绘制直线5．AUTOCAD为了精确定位点，采用对象捕捉方式，有关对象捕捉的说法，下面错误的是？ BA 对象捕捉是为了使用户更高效率地使用各种命令B 对象捕捉不是命令是一种状态，可以在“命令：”下直接输入C 对象捕捉方式可以自行设定，一旦设定后每次选择都会自动激活D 对象捕捉的设置和开关可以在命令的中间进行操作6．哪个命令设置AUTOCAD图形边界 CA GRIDB SNAP和GRIDC LIMITSD OPTIONS7．直线命令“LINE”中的“C”选项表示 AA 闭合CLOSEB 继续CONTINUEC 创建CREATED 粘连CLING8.AUTOCAD中，用于打开/关闭正交方式的功能键是CA.F6B.F7C.F8D.F99.当前图层是 AA.当前正在使用的图层，用户新创建的对象将被放置到当前图层中B.0层C.可以删除D.不可以锁定10．当启动指针输入且有命令在执行时，十字光标的位置将在光标附近的工具栏中显示为坐标，坐标为 BA.第一点为相对直角坐标，第二点和后续点的默认设置为相对极坐标B.第一点为绝对直角坐标，第二点和后续点的默认设置为相对极坐标C.极坐标D..第一点为绝对直角坐标，第二点和后续点的默认设置为相对直角坐标11.在提示指定下一点时开启动态输入，输入43，然后输入逗号，则下面输入的数值是 BA.X坐标值B.Y坐标值C.Z坐标值D.角度值12.刚刚绘制了一个圆，想撤销该图形，下面哪个操作不可以撤销 AA.按ESC键B.点击放弃（UNDO）或CTRL+ZC.通过输入命令U或UNDOD.鼠标右键在快捷菜单中选择“放弃（U）圆”13．用“图层”工具栏中的图层列表不能进行下列操作（ D ）A.冻结层B.改变层的颜色C.把锁定的层解锁D.将某一层置为当前层14．图层的锁定后将（C ）A.图层中的对象不可见B.图层中的对象不可见，可以编辑C.图层中的对象可见，但无法编辑D.该图层不可以绘图15．在绘图过程中，为防止对某一图层的误操作，又要显示该图层的图形，需要该层临时（ C）A.关闭 B.冻结 C.锁定 D.打开16．对“极轴”追踪进行设置，把增量角设为30度，把附加角设为15度，采用极轴追踪时，不会显示极轴对齐的是（ C）A．15度 B．30度 C．45度 D．60度17．图层的开/关与冻结/解冻的区别是（A ）A.已关闭图层上的对象不可见，不会重新生成图形，但未被锁定可以被通过“ALL”方式选择，已冻结的图层上的对象不可见，解冻一个或多个图层将导致重新生成图形，同时图层上的对象被锁定B.已关闭图层上的对象不可见，不会重新生成图形，已冻结的图层上的对象不可见解冻一个或多个图层将导致重新生成图形C.已关闭图层上的对象不可见，已冻结的图层上的对象可见D.已关闭图层上的对象不可见，已冻结的图层上的对象可见但不可以编辑18．已知一条倾斜直线，要绘制一条过直线端点并且与该直线夹角31度的直线，如何进行（ D ）A.使用构造线中的“角度”选项，给定构造线角度为31B.使用极坐标，极角设为31C.使用构造线中的“角度”选项，选择“参照”选项后给定构造线角度为31D.在“草图设置”→“极轴追踪”再设置“增量角”为3119．如何创建一个选择集，使其包括窗口内和与窗口相交的所有对象 BA 使用一个窗口选择B 使用一个窗交选择C 在命令行输入caD 按SHIFT键使用一个窗口选择20. 用UNDO可以撤销下列？CA 打开，关闭或保存窗口或图形B 显示信息，不同格式输出图形C 在“线型“对话框中加载的新线型D 系统变量21．使用LIMITS命令设置打印范围设置中的图形界限，通常根据什么因素确定？AA 表达对象的大小B 绘图比例C 输出设备的规格D 以上都要考虑22．移动（MOVE）命令的操作步骤是（A ）A.选择对象→基点（原来位置）→位移至（新位置）B.选择对象→位移至（新位置）C.选择对象→基点（新位置）D.基点（原来位置）→选择对象→位移至（新位置）23．关于矩形说法错误的是？CA.根据矩形的周长就可以绘制矩形B.矩形是复杂实体，是多段线C.矩形可以进行倒圆，倒角D.已知面积和一条边长度可以绘制矩形24．POINT点命令不可以（ C）A.绘制单点或多点B.定距等分直线、圆弧或曲线C.等分角D.定数等分直线、圆弧或曲线25．在进行延伸时，要选择图形中所有图形对象作为延伸边界，下面哪项无法实现这样的选择（A ）A.CTRL+AB.回车C.鼠标右键D.空格键26．ZOOM命令与SCALE命令（ B ）A.具有相同作用的放大与缩小B.ZOOM命令是显示控制命令C.SCALE命令是显示放大命令D.ZOOM是比例放大命令27.绘制一四个角为R3圆角的矩形，首先要 BA.给定第一角点B.选择“圆角（F）”选项，设定圆角为3C.选择“倒角（C）”选项，设定为3D.绘制R3圆角28.系统默认的角度是以什么方向定义为正方向AA.逆时针B.顺时针C.由用户定义的方向D.以上都正确29.在对图形对象进行复制操作时，给定了图形位置的基点坐标为（90，70），系统要求给定第二点时输入@，回车结束，那么复制后的图形所处位置是 BA.没有复制出新图形B.复制出的图形与原图形重合C.-90，-70D.0，030．多边形分解后？ BA.仍然有多边形的特性，比如面积，周长等B.各边都是简单的直线或圆弧对象C.颜色和线型都会发生变化D.所在图层发生变化31．关于环形阵列的中心点的定义，说法有误的是（ D ）A.给定X轴和Y轴坐标B.任意点击屏幕一点C.捕捉某一特殊点D.极坐标定义32．下面哪种操作无法实现移动操作（A ）A.选择图形对像后按鼠标右键拖动，在弹出菜单中选择取消B.移动（MOVE）命令C.选择图形对象后按鼠标左键或右键拖动D.选择性对象后按鼠标右键，在弹出菜单中选择移动（M）33．利用偏移不可以 CA复制直线 B创建等距曲线C删除图形 D画平行线34.用分解（explode）命令将图形对象进行分解时？CA对象的颜色不变B对象的线型和线宽都不改变C分解对象的颜色，线形和线宽都可能会改变D任何图形对象都可以进行分解35．环形阵列的方向是（ C ）A.顺时针B.逆时针C.取决于阵列方向D.无所谓方向36．修剪（TRIM）命令要求选择剪切边，对边界的定义要求（B ）A.修剪对象不可以是剪切边，剪切边也不可以是修剪对象B.默认状态下TRIM将剪切边和待修剪的对象投影到当前用户坐标系（UCS）的XY平面上C.样条曲线不可以作为剪切边D.直线不可以作为椭圆的剪切边37对两条平行的直线倒角（chamfer）,其结果是DA.死机B.命令正常执行C.命令不执行D.命令执行，提示“直线平行”，然后退出命令38.将圆角命令中的半径设为０，对图形进行圆角处理，结果是 CA.无法圆角，不作任何处理B.系统提示必须给定不为０的半径C.将图形进行圆角，圆角半径为０，但并没有圆弧被创建时间D.系统报错退出39．圆弧有几个夹点，分别是（ A ）A．五个：圆心和四个象限点B．一个：圆心C .七个：圆心、起点、中间点、端点和三个参数夹点D .三个：圆心、起点和端点40.将图形中的图形对象缩放（SCALE）2倍，其长度、线宽和颜色发生怎样的变化DA.长度和线宽为原来长度2倍，颜色不变B.长度为原来长度2倍，线宽不变，颜色变为随层C.长度为原来长度2倍，线宽为原来长度0。
最新AutoCAD2008培训教程
最新AutoCAD2008培训教程在当今的设计领域，AutoCAD 无疑是一款至关重要的工具。
而AutoCAD2008 作为其中的一个经典版本，仍然被广泛应用于许多行业。
无论您是初学者，还是希望进一步提升技能的进阶用户，本教程都将为您提供全面且实用的指导。
一、AutoCAD2008 简介AutoCAD2008 是由Autodesk 公司开发的一款计算机辅助设计软件，它具有强大的绘图和编辑功能，可以用于建筑设计、机械设计、电气设计等众多领域。
与之前的版本相比，AutoCAD2008 在性能、稳定性和用户体验方面都有了显著的提升。
二、安装与启动首先，我们来了解一下 AutoCAD2008 的安装过程。
您需要准备好安装光盘或从官方网站下载安装文件。
在安装过程中，按照提示逐步操作，选择合适的安装路径和组件。
安装完成后，在桌面上会出现 AutoCAD2008 的快捷方式图标。
双击该图标即可启动软件。
启动后，您将看到一个简洁的用户界面，包括菜单栏、工具栏、绘图区等。
三、用户界面与基本操作AutoCAD2008 的用户界面主要由菜单栏、工具栏、绘图区、命令行和状态栏组成。
菜单栏包含了各种命令和选项，您可以通过点击菜单来执行相应的操作。
工具栏提供了常用命令的快捷按钮，方便您快速访问。
绘图区是您进行绘图和编辑的主要区域。
在绘图区中，您可以使用鼠标滚轮进行缩放和平移操作，以便更好地查看和编辑图形。
命令行用于输入命令和显示提示信息。
您可以直接在命令行中输入命令，然后按回车键执行。
状态栏显示了当前的绘图状态，如坐标、捕捉模式等。
四、绘图命令接下来，让我们学习一些基本的绘图命令。
1、直线（LINE）命令输入“LINE”或点击工具栏中的直线按钮。
在绘图区指定起点和终点，即可绘制一条直线。
2、圆（CIRCLE）命令输入“CIRCLE”或点击工具栏中的圆按钮。
可以选择通过指定圆心和半径、直径、三点等方式来绘制圆。
3、矩形（RECTANG）命令输入“RECTANG”或点击工具栏中的矩形按钮。
AutoCAD常用命令介绍
AutoCAD常用命令介绍AutoCAD 作为一款功能强大的计算机辅助设计软件，被广泛应用于建筑、机械、电子等众多领域。
熟练掌握其常用命令，能够极大地提高设计效率和质量。
下面就为大家介绍一些 AutoCAD 中常用的命令。
一、绘图命令1、直线（LINE）命令这是最基本的绘图命令之一。
通过指定起点和终点，可以绘制出一条直线段。
在实际操作中，可以连续绘制多条直线，只需依次指定下一个端点即可。
2、圆（CIRCLE）命令用于绘制圆形。
可以通过指定圆心和半径、圆心和直径、三点定义圆等方式来绘制。
3、矩形（RECTANG）命令能快速绘制出矩形。
可以指定矩形的两个对角点，或者通过指定长度、宽度和一个角点来绘制。
4、多边形（POLYGON）命令用于绘制正多边形。
需要输入多边形的边数以及中心点、内切圆半径或外接圆半径等参数。
5、圆弧（ARC）命令绘制圆弧的方式多样，可以通过指定起点、终点和圆弧上的一点，或者通过圆心、起点、终点等方式来创建圆弧。
二、修改命令1、移动（MOVE）命令选择要移动的对象，指定基点和位移点，即可将对象移动到新的位置。
2、复制（COPY）命令用于复制选定的对象。
可以指定复制的数量和位移距离。
3、旋转（ROTATE）命令将选定的对象绕指定的基点进行旋转。
需要指定旋转角度。
4、缩放（SCALE）命令可以按比例放大或缩小对象。
指定基点和缩放比例因子即可。
5、修剪（TRIM）命令用于修剪对象，使其与其他对象的边界相交。
6、延伸（EXTEND）命令将对象延伸到指定的边界。
7、镜像（MIRROR）命令创建选定对象的镜像副本。
指定镜像线即可完成操作。
三、标注命令1、线性标注（DIMLINEAR）命令用于测量两点之间的水平或垂直距离，并进行标注。
2、对齐标注（DIMALIGNED）命令测量两点之间的实际距离，并按照对象的实际长度进行标注。
3、半径标注（DIMRADIUS）命令标注圆或圆弧的半径。
4、直径标注（DIMDIAMETER）命令用于标注圆或圆弧的直径。
autocad layout用法(一)
autocad layout用法(一)AutoCAD Layout 使用指南AutoCAD Layout 是一种强大的工具，用于创建和编辑图纸布局。
下面是几个 AutoCAD Layout 的常见用法：创建布局1.打开 AutoCAD，点击“布局” 选项卡。
2.在布局选项中，点击“新建” 创建新的布局。
3.在弹出的窗口中，输入布局名称和纸张大小，然后点击“确定”。
编辑布局1.选择布局中的对象，如标题栏、边框线等。
2.使用 AutoCAD 中的绘图工具进行编辑和修改，例如线段、圆形、矩形等。
3.调整对象的位置、大小和颜色，以满足布局要求。
插入视口1.在布局中创建视口，并调整视口的大小和位置。
2.将视口对齐到图纸上显示的区域。
3.选择视口内需要显示的对象或图形。
4.可以通过右键单击视口，进入视口编辑模式，对视口进行进一步调整和修改。
添加文字和注释1.在布局中选择“文本” 工具，点击需要添加文字的位置。
2.输入文字内容，并选择合适的字体、大小和样式。
3.可以通过文本编辑工具对文字进行进一步修改，比如调整字距、行距等。
4.使用“标注” 工具添加注释，例如列出图纸特征、尺寸等。
打印和导出1.在布局中选择“打印”或“导出” 选项。
2.配置打印或导出设置，如打印纸张大小、打印比例等。
3.选择打印机或输出文件格式，然后点击“确定”。
4.预览打印或导出结果，确认无误后完成操作。
标记和协作1.在布局中使用标注工具对图纸进行标记，如箭头、文本框等。
2.可以通过图层管理工具控制标注的显示和隐藏。
3.使用 AutoCAD 的协作功能，与其他用户共享和协同编辑图纸布局。
以上是一些 AutoCAD Layout 的常用用法和操作步骤。
通过灵活运用这些功能，您可以轻松创建和编辑专业的图纸布局，提高创作效率。
CAD制图比例设置图文教程汇总
AutoCAD中的比例设置和应用在图纸上绘图时，应在开始之前先确定比例。
此比例是绘制对象的尺寸与图形所表示的对象的实际尺寸之比值。
例如，在建筑图形中每四分之一英寸可能表示房间平面布置图的一英尺。
所选比例必须使对象的图形布满图纸。
而在 AutoCAD中，将反转此过程。
可以用指定单位类型（建筑单位制、十进制等等）或默认单位类型（十进制）绘图。
屏幕上每个单位都可表示所需的单位制：英寸、毫米、千米。
因此，如果绘制发动机部件，一个单位可能相当于一毫米。
如果绘制地图，一个单位可能相当于一千米。
也就是说，刚开始绘图时无需考虑绘图比例的问题，就按1:1绘图，这是CAD绘图的一个显著的特点。
到打印出图时再考虑出图的比例，打印时，可以为图形的不同部分设置不同比例。
尽管打印前无需指定图形比例，但还是可以提前输入下边几项的缩放尺寸：1、文字（如果在模型空间中绘制）2、标注（如果在模型空间中绘制）3、非连续线型4、填充图案5、视图（仅在布局视口中）缩放这些元素以确保在最终的图形中得到它们的正确尺寸，当然在图形中会用到多种文字格式、标注样式和填充图案，可以灵活的调节比例因子。
在模型空间中指定比例因子如果计划从模型选项卡打印图形，则应该通过将图形比例转换为比例 1:n 计算精确的比例因子。
该比例把打印单位当作代表正绘制对象实际尺寸的图形单位。
建立比例因子之后，可以用它设置文字高度、标注尺寸、线型比例、填充图案比例和视口比例。
完成图形之后，可以按任何比例进行打印，或按不同的比例打印模型的不同视图。
应用比例因子设置下列元素的值，决定是否想要从模型空间或图纸空间布局中打印。
文字, 创建文字时设置文字高度或在文字样式 (STYLE) 中设置固定文字高度。
模型空间的文字打印高度应按比例因子增大。
直接创建于布局上的文字应设置为真实大小 (1:1)。
标注, 在标注样式 (DIMSTYLE) 中或用DIMSCALE 系统变量设置标注比例。
直接创建于布局上的标注应设置为真实大小 (1:1)。
AutoCAD2024基础操作指南
AutoCAD2024基础操作指南AutoCAD 是一款广泛应用于建筑、机械、电子等多个领域的计算机辅助设计软件。
随着版本的不断更新，AutoCAD2024 带来了更多强大的功能和优化的操作体验。
对于初学者来说，掌握其基础操作是开启设计之旅的关键。
下面将为您详细介绍 AutoCAD2024 的基础操作。
一、软件界面与布局打开 AutoCAD2024 后，首先映入眼帘的是其简洁而直观的界面。
界面主要由菜单栏、工具栏、绘图区、命令行和状态栏等部分组成。
菜单栏位于软件顶部，包含了各种功能命令，如文件、编辑、视图等。
通过点击菜单栏中的选项，可以找到大部分常用的操作。
工具栏则提供了快捷的工具按钮，方便快速执行常用命令。
默认情况下，会显示一些基本的工具栏，如绘图、修改、标注等。
您可以根据自己的需求，通过右键单击工具栏空白处，选择需要显示或隐藏的工具栏。
绘图区是进行图形绘制和编辑的主要区域，您所绘制的图形都会在此显示。
命令行位于绘图区下方，用于输入命令和显示命令提示信息。
通过在命令行输入相应的指令，可以精确地控制软件的操作。
状态栏则显示了当前的绘图状态，如捕捉、栅格、正交等功能的开关状态。
二、绘图环境设置在开始绘图之前，需要对绘图环境进行一些设置，以满足设计需求。
1、单位设置点击菜单栏中的“格式”，选择“单位”，可以设置长度、角度等的单位类型和精度。
2、图形界限设置通过输入命令“LIMITS”，可以设置绘图的范围，避免图形超出边界。
3、图层设置图层就像是一张张透明的纸，您可以将不同类型的图形元素放在不同的图层上，方便管理和编辑。
点击“图层特性管理器”按钮，可以创建、删除、修改图层的名称、颜色、线型、线宽等属性。
4、文字样式和标注样式设置为了使文字和标注的显示符合规范和美观，需要提前设置好文字样式和标注样式。
在“文字样式”和“标注样式管理器”中，可以进行相应的设置。
三、绘图命令1、直线绘制点击“绘图”工具栏中的“直线”按钮，或者在命令行输入“LINE”，然后指定直线的起点和终点，即可绘制一条直线。
CAD中的各种比例详解
一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。
我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。
一般来说不会因为图纸比例是1：100就输入1000/100=10。
这样，AutoCAD绘图实际是没有绘图比例这个概念的。
二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。
1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。
如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。
为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。
正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。
这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。
如果采用公制,那“1毫米＝100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1米＝100图形单位”，才叫1：100。
CAD中最完整的比例问题解析
比例是AutoCAD中的一个很重要的概念，本论坛有关AutoCAD的比例概念已有很多介绍，只不过没有系统总结，最近有几个帖子又谈到这个问题，所以，我想就AutoCAD的比例概念专门发个话题分几帖做个系统介绍。
错误之处敬请指正。
一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。
我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。
一般来说不会因为图纸比例(图纸上标的比例，比如说（1:1000的地形图）)是1：100就输入1000/100=10。
这样，AutoCAD绘图实际是没有绘图比例这个概念的。
二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD 图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。
1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm ＝100图形单位”，就是1：100打印。
如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。
为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。
CAD布局及视口、批量打印(比例设置)
利用布局出图步骤：1、首先在模型空间里绘制图形举例图形，已经全部画好了，实际上不必如此，后面有说明。
这是模型空间里的图形：2、切换到图纸空间这里要说明一下，首先你自己要确定好在一个布局中放几个图形，这里我计划放三个主图形，两个是大样图，主图在什么位置，大样图在什么位置，以及它们大概的区域，要做到心中有数，同时要考虑文字、尺寸标注及符号的位置。
3、用“Mview”命令建视口先建主图——立面图的视口，拉出视口边框，双击视口内部激活，使用缩放命令或鼠标滚轮调整视口内图形为立面图，使之充满视口，从而确定图形的大小是我所要的（可以利用视口本身的边框来构图），然后用Vpscale命令点选视口边框查看此时视口比例，接近1：X，一般比例要取整，所以我们设为1：X，可以点选视口边框，按Ctrl+1打开特性工具栏，在“自定义比例”中输入1：25。
4、同样，建立主图——剖面图及平面图的视口，并调整各自视口内图形为相应的平面图、立面图。
5、建大样图的视口同理，建大样图的视口，按前述方法调整视口比例为1：5。
大样图直接利用原剖面图生成，不需要另外画出或从剖面图拷出放到一边，这样修改剖面图时其结果就可以直接在大样图中反映出来。
大样图的圆形视口，是利用“Mview”命令中的“对象”选项将预先画出的圆转化而成的。
见下图：6、标注尺寸及注释，添加符号等，完成图纸。
在布局中批量打印步骤：1、键入Publish命令，打开发布对话框。
注意“发布到”选择“页面设置中指定的绘图仪”，且“添加图纸包含”选择“布局选项卡”。
默认“模型选项卡”也是打钩的，我们这里是打印布局，不是打印模型，所以取消它。
2、点“添加图纸”按钮，输入需要打印的图纸。
3、查看（此步骤不是必需，只是为了说的清楚些）。
见下图，可以看到，原图（全部）已包含页面设置，但不是命名页面设置，所以显示“默认：无”，不过照样可以打，如果是命名页面设置，则显示页面设置名称。
4、至此，点击“发布”按钮，大功告成，可以一边吹牛去了。
CAD制图单位与缩放设置指南
CAD制图单位与缩放设置指南CAD制图是工程和设计领域中非常重要的一环。
正确的CAD制图单位与缩放设置对于保证设计结果的准确性和可读性至关重要。
本文将为大家介绍CAD制图单位的选择和缩放设置的技巧。
首先，我们需要选择合适的单位。
CAD软件通常支持多种单位，包括毫米、厘米、英寸、米等。
正确的选择单位可以使绘图更加便捷和精确。
在选择单位时，我们需要考虑以下几个因素：1. 项目要求：根据实际项目需要，有些项目可能需要使用特定的单位，比如建筑设计常使用米或毫米，而机械制图可能使用英寸或毫米。
在开始绘图之前，我们需要明确项目的单位要求。
2. 绘图尺寸：根据绘图所需的尺寸大小选择合适的单位。
对于大型项目，使用米或英尺可能更加合适；对于小型项目，使用毫米或英寸可能更加便捷。
3. 精度要求：单位的选择还需要考虑到绘图的精度要求。
如果项目对尺寸要求非常精确，使用毫米或英寸等小单位可能更加合适。
选择好单位后，就需要正确设置绘图的缩放比例。
缩放比例控制了绘图在屏幕上的显示大小。
下面是一些常用的缩放设置技巧：1. 缩放命令：CAD软件中通常有缩放命令（Zoom），可以通过输入缩放比例或选择合适的缩放选项来调整绘图的显示大小。
比如，“1:1”表示实际尺寸显示，“2:1”表示放大两倍显示。
2. 视图控制：在CAD软件中，我们可以通过调整视图控制来实现缩放功能。
比如，在AutoCAD中可以使用鼠标滚轮或“Ctrl”加鼠标滚轮来放大或缩小绘图。
3. 比例尺：在制图中，比例尺是非常重要的工具，可以帮助我们确定绘图的实际大小。
比例尺通常以“1:x”表示，其中x是实际长度与绘图长度的比值。
通过使用比例尺，我们可以更加方便地调整绘图的缩放比例。
4. 视口：如果我们需要将绘图输出到纸张上或进行打印，可以使用视口功能来设置纸张的大小和绘图的显示比例。
视口功能在CAD软件中非常常用，可以帮助我们实现精确的绘图输出。
综上所述，选择合适的CAD制图单位和正确设置绘图的缩放比例对于保证设计结果的准确性和可读性至关重要。
CAD中一些容易混淆的概念缩放(ZOOM和SCALE)、拉伸(Stretch和Extrude),各种线宽、比例等
CAD中有些概念很相似，甚至有些功能翻译成中文是一样，比较容易混淆，下面简单把我想到的几个容易混淆的概念简单讲一下。
1、缩放:ZOOM和SCALE这两个功能虽然都翻译成缩放，但除了初学者容易混淆外，大部分用过一段CAD都应该能清楚。
Zoom(z)：是视图缩放，在CAD中用来绘图和观察图形的是一个窗口，这就相当于一个相机的镜头，zoom就相当于镜头的拉近和拉远，虽然看到所有图形显示的大小变了，但图形的实际尺寸不会发生任何变化。
Scale(sc)：这个是图形的缩放，他会直接改变图形的大小，而且只会改变被选中图形的大小。
而且CAD的Scale命令还比较死，只提供一个比例设置，也就是各轴向只能等比例缩放。
2、拉伸：（Stretch和Extrude）这两个功能也都翻译成拉伸，不过一般人Stretch用得比较多，Extrude比较少用，倒也不会造成太多困扰。
Stretch(S)：对二维图形局部的拉伸，通常用于改变二维图形某个方向的尺寸，如果选择整个图形的话，图形会被直接移动。
Extrude：将二维图形拉伸成为三维模型，可以对多段线、面域等进行操作，通常用二维图形绘制好截面，然后处理成多段线或面域，拉伸的话就给截面一个高度，还可以设置拉伸的角度。
3、多段线线宽和对象线宽我们在绘制多段线时可以设置线宽，另外在对象属性中也可以设置线宽。
两个线宽有什么区别和联系呢？多段线线宽：多段线的线宽是以实际的图形单位来计算的，可以利用他来绘制一些特殊的图形，例如箭头等，也可以利用他来控制图形的打印线宽。
多段线的线宽因为是按图形单位设置的，因此在打印时需要考虑比例，例如需要打印出0.3毫米宽的线，打印比例为1:100，在绘制多段线时就要把宽度设置为30。
当多段线线宽设置过小，例如设置为3，打印比例为100，计算出来的线宽是0.03，CAD会按最小线宽，通常是0.09打印。
对象线宽：所有图形都可以设置线宽，这个线宽值主要用于控制打印，是按毫米设置的，设置为0.3，就表示0.3mm，线宽列表中已经写明了单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD打印输出与比例控制一、基本概念（一）比例1．图纸比例：打印出的图纸中图形与其实物相应要素的线性尺寸之比。
该比例的选择应符合国标关于图纸比例的规定。
（图纸/实物）2．绘图比例：在AutoCAD中绘图时图形与其实物相应要素的线性尺寸之比。
即按什么比例将实物尺寸画在AutoCAD图中，一般选择1:1。
（CAD图形/实物）3．打印比例：打印出的图纸中的图形对象与AutoCAD中相应要素的线性尺寸之比。
（图纸/CAD 图形）（二）模型空间与图纸空间1．模型空间即绘图空间，一般情况下，图形的绘制与编辑工作都是在模型空间下进行，它为用户提供了一个广阔的绘图区域。
在模型空间中需要考虑的只是单个图形能否绘制出或正确与否，而不必担心绘图空间的大小。
2．图纸空间可以绘制和修改图形，但更侧重于图纸的布局，一般在图纸空间里，用于几乎不需要再对任何图形进行修改和编辑。
3．区别与联系两个空间均可绘制和编辑对象，所画的对象是相对独立、互不影响的。
但两者也有联系，图纸空间能且只能通过浮动视口来显示模型空间的对象。
浮动视口就象是在图纸空间开的一个窗口，这个窗口直接与模型空间相通。
浮动视口有激活和未激活两种状态，激活时在图纸空间可以通过浮动视口直接操作和编辑模型空间对象，相当于回到的模型空间。
4．图纸空间中浮动视口图纸空间中浮动视口的具有以下特征：（1）视口边界是实体，可以编辑。
（2）视口的形状没有限制。
（3）视口不是平铺的，可以用各种方法将它们重叠、分离。
（4）可以同时打印多个视口。
（三）实例1．图纸比例：1：52．绘制比例：1：13．个单位尺寸）实物尺寸（个单位图纸尺寸图纸比例51→→=CAD二、模型空间打印（一）方式一（先缩放图形后打印，打印比例1：1）1．绘制图形：绘图比例选择1：1，即将实物尺寸按照1:1画在AutoCAD 图中。
2．缩放图形：利用缩放命令将图形缩放为原图形的1/5。
3．尺寸标注：在标注样式中设置测量比例因子为5，标注样式中其他要素按图纸上的要求设置。
4．文字注释：文字高度按图纸上要求的字体高度设置。
5．插入粗糙度等图块：图块插入比例1：1。
因为粗糙度图块是按照国标要求创建的，是反映在图纸上的最终尺寸，所以图块的插入比例为1:1。
6．插入图框和标题栏图块：图块插入比例为1：1。
图框和标题栏图块按国标制作。
7．打印：打印比例设置为1:1。
步骤及参数表 1序号 步骤 具体方法或项目 参数 相关对象尺寸备注1 绘图1：1绘制图形 图形-5 2 缩放图形缩放比例因子 1/5 图形-1 3 标注标注样式：测量比例因子5标注尺寸-5标注样式：全局比例因子1标注文字-3.5箭头大小-2.5……标注样式中其他数值的设置按图纸上的真实值设置：如文字高度设置为3.5 4 文字注释文字高度 按图纸上的真实值书写文字注释-真实值5 插入图块粗糙度（缩放比例） 1图框（缩放比例） 1 标题栏（缩放比例） 1 6 打印打印比例1:1✧ 图形-1 ✧ 标注尺寸-5✧标注文字-3.5✧文字注释-真实值✧图块-真实值（二）方式二（不缩放图形直接标注，打印比例1：5）1．绘制图形：绘图比例选择1：1。
2．标注：标注样式中全局比例选项设置为5，标注样式中其他要素按图纸上要求设置。
3．文字注释：文字高度按图纸上要求的字体高度放大5倍。
4．插入粗糙度等图块：图块插入比例5：1。
5．插入图框和标题栏图块：图块插入比例为5：1。
6．打印：打印比例设置为1:5。
步骤及参数表 2序号步骤具体方法或项目参数相关对象尺寸备注1 绘图1：1绘制图形图形-52 标注标注样式：测量比例因子1 标注尺寸-5标注样式：全局比例因子5标注文字-5*3.5箭头大小-5*2.5……标注样式中其他数值的设置按图纸上的真实值设置：如文字高度设置为3.54 文字注释文字高度按图纸上的真实值放大5倍文字注释-放大5倍5 插入图块粗糙度（缩放比例） 5图块放大5倍图框（缩放比例） 5标题栏（缩放比例） 56 打印打印比例1:5 ✧图形-1✧标注尺寸-5✧标注文字-3.5✧文字注释-真实值✧图块-真实值（三）模型空间打印面板设置及操作步骤1．选择打印机。
2．选择打印样式：选择名称为“monochrome.ctb”的打印样式，即黑色单色打印方式。
3．图纸尺寸：选择名称前缀为“ISO full bleed”的图纸选项。
该方式也称“满纸”打印。
4．打印比例：根据上述两种方式选择合适的打印比例。
5．选择图纸方向。
6．打印偏移：居中打印。
7．打印范围：窗口方式。
8．通过对象捕捉选择图框的两个对角点来确定打印的矩形区域。
9．预览或打印。
三、图纸空间出图方式（打印比例1:1）图纸空间出图方式在比例控制上与模型空间出图方式的方式二类似，不同的是方式二通过打印比例的设置使AutoCAD图中的所有对象缩小为原图的1/5，从而达到图纸比例为1:5的效果；图纸空间打印方式是通过视口比例使AutoCAD图中的所有对象缩小为原图的1/5，之后通过打印比例1:1打印在图纸上。
同时上述两种方式图中的尺寸要素、图块、文字注释中的文字高度等也缩小为原图的1/5，需要通过设置提前把这些内容放大5倍。
（一）方式一1．绘制图形：绘图比例选择1：1。
2．尺寸标注：标注样式中标注特征比例选项设置为“按布局（图纸空间）缩放标注”，标注样式中尺寸要素按图纸上要求值设置。
3．文字注释：按图纸上文字高度的要求值放大5倍。
4．插入粗糙度等图块：图块插入比例5：1。
5．插入图框和标题栏图块：图块插入比例5：1。
6．新建布局，设置打印面板选项。
此处和前面提到的设置方法大体相同，但有两处区别，一是此处打印比例必须设置为1：1，二是打印范围选择“布局”方式。
7．删除系统自动生成的视口。
8．通过视口工具条中的“单个视口”命令创建矩形视口，创建时命令系统默认方式为“指定视口的角点”或者“布满方式”，前者是通过坐标输入或者鼠标光标点击的方式确定矩形视口；后者是创建一个矩形视口布满图纸的可打印区域，即视口大小和图纸可打印区域一致，此处直接回车即为“布满”方式。
9．鼠标左键双击视口内侧激活视口。
10．双击鼠标中键，使得视口内的视图缩放到视口中间，以达到合理布局视图的目的。
11．通过视口工具条调整视口比例，视口比例设置为1:5。
12．双击视口外侧使视口处于非激活状态。
13．预览或打印图纸。
（二）方式二1．绘制图形：绘图比例选择1：1。
2．尺寸标注：标注样式中标注特征比例选项设置为“按布局（图纸空间）缩放标注”，标注样式中尺寸要素按图纸上要求值设置。
3．文字注释：按图纸上文字高度的要求值放大5倍。
4．插入粗糙度等图块：图块插入比例5：1。
以上步骤和方式一相同，上述第5步插入图框和标题栏不同，见后续步骤5．新建布局，设置打印面板选项。
此处和前面提到的设置方法大体相同，但有两处区别，一是此处打印比例必须设置为1：1，二是打印范围选择“布局”方式。
6．删除系统自动生成的视口。
在图形窗口7．通过视口工具条中的“多边形视口”命令创建多边形视口视口，8．注释比例上述模型空间方式二与图纸空间出图方式均是通过一定的设置使AutoCAD模型空间的所有对象全部按照图纸比例缩小为1/5打印到实际图纸上，其中尺寸标注中标注要素、文字注释中文字高度、图块等均需提前放大5倍后再打印，以满足实际要求。
这样的操作既繁琐，同时也容易出错。
AutoCAD2008版本增加了一项新功能即“注释比例”功能可以简化这些操作。
图案填充、文字、标注、公差、引线和多重引线、块、属性等对象可以通过设置成为注释性对象。
注释比例应设定为与布局中的视口比例（或模型空间打印方式中的打印比例）相同。
用户可以使用模型空间状态栏中的“注释比例”选项来更改注释比例。
通过调整注释比例和视口比例（或模型空间打印方式中的打印比例），可以很方便的调整图纸比例。
7 三种打印方式的对比模型空间出图方式一：优点是考虑较少的比例设置的问题，操作相对简单，缺点是一旦缩放图型之后，若要对图形进行修改时均需考虑绘图比例问题，修改相当麻烦，一些新手经常采用此方式出图，对于后续修改以及图形文件的交流，造成很大的困扰，因此不推荐使用此方法。
模型空间出图方式二因为图形没有经过缩放处理，因此后续修改较为方便，其他对象虽需考虑较多的比例问题，但AutoCAD2008之后版本可以通过注释比例简化比例设置问题，该方式适用于单一比例的图纸。
图纸空间出图方式较模型空间出图方式二操作繁琐一些，但因为图纸空间可以打印多个视口，每个视口可以设置不同的比例，且视口边界形状及尺寸可以编辑，因此图纸空间适用于单幅多比例图纸，同时也适用于不同比例的多幅图纸的布局打印。
图纸比例1:5绘图比例1:1实物尺寸5mm实物尺寸：5mm图纸尺寸：1mm 图纸比例1:5模型空间打印方式一：先缩放图形为1/5，再标注、插入图块、文字注释，最后1：1打印模型空间打印方式二：不缩放图形，再标注、插入图块、文字注释，最后1：5打印图纸空间打印：不缩放图形，再标注、插入图块、文字注释，视口比例1:5，最后1：1打印。
