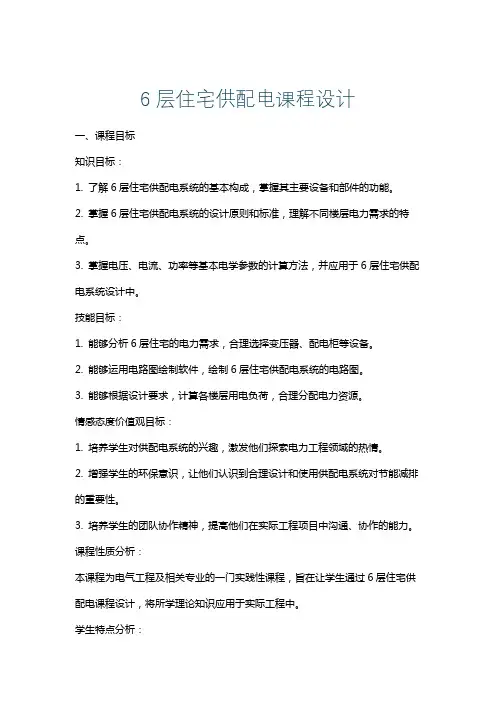

6层住宅供配电课程设计
6层住宅供配电课程设计一、课程目标知识目标：1. 了解6层住宅供配电系统的基本构成，掌握其主要设备和部件的功能。
2. 掌握6层住宅供配电系统的设计原则和标准，理解不同楼层电力需求的特点。
3. 掌握电压、电流、功率等基本电学参数的计算方法，并应用于6层住宅供配电系统设计中。
技能目标：1. 能够分析6层住宅的电力需求，合理选择变压器、配电柜等设备。
2. 能够运用电路图绘制软件，绘制6层住宅供配电系统的电路图。
3. 能够根据设计要求，计算各楼层用电负荷，合理分配电力资源。
情感态度价值观目标：1. 培养学生对供配电系统的兴趣，激发他们探索电力工程领域的热情。
2. 增强学生的环保意识，让他们认识到合理设计和使用供配电系统对节能减排的重要性。
3. 培养学生的团队协作精神，提高他们在实际工程项目中沟通、协作的能力。
课程性质分析：本课程为电气工程及相关专业的一门实践性课程，旨在让学生通过6层住宅供配电课程设计，将所学理论知识应用于实际工程中。
学生特点分析：学生已具备一定的电气基础知识，具有较强的逻辑思维能力和动手能力，但对实际工程项目的整体把握和细节处理能力有待提高。
教学要求：1. 结合学生特点，以实际工程案例为引导，引导学生掌握6层住宅供配电系统的设计方法。
2. 强调理论与实践相结合，注重培养学生的实际操作能力。
3. 通过课程设计，提高学生的综合运用知识能力和创新能力。
二、教学内容1. 6层住宅供配电系统概述：介绍供配电系统的基本构成、工作原理及主要设备功能，关联教材第1章。
- 变压器、配电柜等设备的选择与安装。
- 电力线路类型及敷设方式。
2. 6层住宅电力需求分析：讲解不同楼层的电力需求特点，关联教材第2章。
- 住宅用电负荷的计算方法。
- 电力资源分配及优化。
3. 供配电系统设计原则与标准：阐述设计原则，介绍相关标准，关联教材第3章。
- 安全、可靠、经济、环保的设计原则。
- 国家及行业标准在供配电系统中的应用。

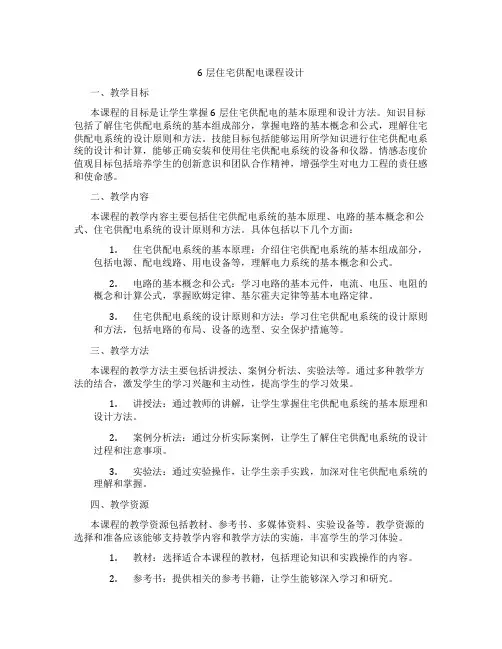

6层住宅供配电课程设计
6层住宅供配电课程设计一、教学目标本课程的目标是让学生掌握6层住宅供配电的基本原理和设计方法。
知识目标包括了解住宅供配电系统的基本组成部分，掌握电路的基本概念和公式，理解住宅供配电系统的设计原则和方法。
技能目标包括能够运用所学知识进行住宅供配电系统的设计和计算，能够正确安装和使用住宅供配电系统的设备和仪器。
情感态度价值观目标包括培养学生的创新意识和团队合作精神，增强学生对电力工程的责任感和使命感。
二、教学内容本课程的教学内容主要包括住宅供配电系统的基本原理、电路的基本概念和公式、住宅供配电系统的设计原则和方法。
具体包括以下几个方面：1.住宅供配电系统的基本原理：介绍住宅供配电系统的基本组成部分，包括电源、配电线路、用电设备等，理解电力系统的基本概念和公式。
2.电路的基本概念和公式：学习电路的基本元件，电流、电压、电阻的概念和计算公式，掌握欧姆定律、基尔霍夫定律等基本电路定律。
3.住宅供配电系统的设计原则和方法：学习住宅供配电系统的设计原则和方法，包括电路的布局、设备的选型、安全保护措施等。
三、教学方法本课程的教学方法主要包括讲授法、案例分析法、实验法等。
通过多种教学方法的结合，激发学生的学习兴趣和主动性，提高学生的学习效果。
1.讲授法：通过教师的讲解，让学生掌握住宅供配电系统的基本原理和设计方法。
2.案例分析法：通过分析实际案例，让学生了解住宅供配电系统的设计过程和注意事项。
3.实验法：通过实验操作，让学生亲手实践，加深对住宅供配电系统的理解和掌握。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料、实验设备等。
教学资源的选择和准备应该能够支持教学内容和教学方法的实施，丰富学生的学习体验。
1.教材：选择适合本课程的教材，包括理论知识和实践操作的内容。
2.参考书：提供相关的参考书籍，让学生能够深入学习和研究。
3.多媒体资料：制作PPT、视频等多媒体资料，帮助学生更好地理解和记忆。
4.实验设备：准备实验所需的设备，让学生能够进行实际操作和验证。
六层住宅楼电气设计
摘要本次设计的内容是青年居易5#楼电气设计。
该建筑是一栋六层住宅，共6个单元，总建筑面积为5939平方米。
设计内容包括低压配电、照明、插座、防雷接地系统等。
本次课题设计的重点为强电部分，其中包括低压配电系统设计、电气照明系统的设计。
本工程电源为380/220V，由室外以电缆直埋的方式引至楼内电源供电柜，再向各用户供电，每户6kW，采用集中电表箱计量。
配电方式为放射式，负荷计算采用需用系数法。
配电系统接地型式为TN-C-S系统，配电系统电源工作零线与保护用PE线自电源柜配出后不可共用。
电气照明系统的设计包括照度计算、灯具的选择及导线的敷设方式。
照明灯具的布置和照度计算是照明设计的重要组成部分，照度计算采用单位容量法，具体数据查阅建筑照明设计标准。
本次设计对象为居民住宅，属三级负荷。
防雷接地系统的设计依据建筑物防雷设计规范，经计算可知该建筑物为第三类防雷建筑。
弱电部分包括有线电视系统，电话系统和可视对讲系统。
本次设计严格遵守建筑电气设计的规范进行设计，参考了许多建筑电气设计资料。
设计包括1张A1手绘图，15张CAD制图。
关键词：电气设计；强电；弱电AbstractThe content of this design is the seat of young royal 5# electrical design. This building is a building which six residences, Altogether six units, with a total construction area of 5939 square meters. Design content including low voltage distribution, lighting, socket, lightningproof grounding system, etc.The design of the key for strong electricity part, Including low voltage distribution system design、Electrical lighting system design. This project for 380/220 V power supply, From outside to cable directly buried way leads to the apartment building power supply ark, Then to each user power supply，Every 6 kW,The concentration meter box measurement. Distribution way as the radiation type,Load calculation using need coefficient method. Grounding type distribution system for TN-C-S system, The power distribution system work with PE and protect the zero line from the line after the ark with not common .Electrical lighting system design including the intensity of illumination computation、Lamps and lanterns chooses、Light selection and installation method of the wire. Lighting lamps andlanterns decorate and intensity of illumination lighting design calculation is the important part. Intensity of illumination for the calculation capacity method unit,Specific data access building lighting design standards. This design object for residential buildings, Of level 3 load. Lightningproof grounding system design basis building lightningproof design standard,the calculation for the third kind that the building lightning protection architecture. Elv part includes cable TV system, the telephone system and the video intercom.The design of strict compliance with the standards for the design of building electrical design, made reference too many electrical design information. Design including 1 piece of A1 hand plot, 15 CAD drawing.Key words：Electrical design; Strong electricity; Weak electricity目录第一章绪论.............................................. 错误!未定义书签。
某六层学生公寓楼电气照明及防雷接地设计书
领域7设计任务书目录领域7设计任务书 (1)目录 (1)第1章设计方案 (2)1.1 .工程概况 (2)1.2 设计依据 (2)1.3 设计范围和内容 (2)1.4 配电部分 (2)1.5 防雷接地系统 (2)第2章计算书 (3)2.1 照度标准 (3)2.2 用比功率法计算各场所需要的灯具数量 (3)2.3 导线与开关的选择 (5)第3章设计总结 (10)第4章参考文献 (10)第5章致谢 (10)第1章设计方案1.1.工程概况本项工程为某六层学生公寓楼电气照明及防雷接地设计1.2设计依据1.相关专业提供的工程设计资料；2.建设单位提供的设计任务书及设计要求；3.国家现行主要标准及法规：《民用建筑电气设计规范》JGJ/T 16-92；《低压配电设计规范》(GB50054-95)；《建筑物防雷设计规范》GB 50057-94 2000年版；《宿舍建筑设计规范》JGJ36-2005；其它有关国家及地方的现行规程、规范及标准。
1.3设计范围和内容根据建设单位设计任务委托书,本子项工程设计范围和内容:低压配电、照明、防雷及接地。
每间宿舍设电度计量，电度总计量在学校变配电房考虑。
1.4配电部分1.本设计采用三相电源,50Hz,380/220V,三级负荷,使用电压为380/220V,由学校变配电房引来,接地型式采用TN-C-S系统, 入户处中性线(PEN线)做重复接地,进出户线电缆金属外壳和穿线镀锌钢管也应可靠接地,接地体采用共用接地体,均与防雷接地共用。
2.室内导线为BV-0.45/0.75kV型、YJV-0.6/1Kv型，荧光灯具均自带电容补偿或配电子镇流器;灯具选型用户自定,并应采用节能型灯具、光源采用高效节能光源。
3.室内供电干线在金属电缆桥架内沿吊顶内敷设，金属隔板隔开；支线均均穿管在墙体内.吊顶内.现浇板内或埋地敷设。
SC表示镀锌钢管; 金属电缆桥架应可靠接地,沿金属电缆桥架通长敷设一根-40x4镀锌扁钢供其接地用;金属电缆桥架和埋管的开洞在缆线施工完毕后,其空隙均应采用不燃烧材料填塞密实。
大楼电气照明以及防雷接地系统设计-正文
大楼电气照明以及防雷接地系统设计摘要伴随着经济的迅速开展，能源消耗也以其惊人的速度不断增长，带来大量的环境污染和生态破坏。
在电能消耗中，我国的大楼电气照明也将会有大比例的提高，绿色节能照明的研究受到越来越大的关注，电气照明由于其高效节能的优点受到人们的更多的重视。
但其整个系统如果没有很好的控制，也会造成浪费，为此，设计了一个自动调光的系统，来更好的利用电气照明。
大楼电气照明以及防雷接地灯自动调光系统包括单片机，光敏传感器，电气照明系统，同时具有自动和手动以及无线遥控三个档位进行转换，在自动档位下，通过光敏传感器收集光亮信息，从而进行灯亮的个数，到达调光的目的，进行自动调节光亮的效果。
而手动和无线遥控状态那么是自主选择灯亮的个数，是具有人性化的设计，更易于操作。
系统使用STC12C5A08S2微处理器产生控制信号,用功能按键来控制模式间的转换。
在理论分析和方案确定的根底上，制作出了实物，并得到了很好的效果。
大楼电气照明在外界光的变化时，自动调光，手动和遥控能自主选择灯亮的个数，都符合预期。
该大楼电气照明自动调光系统具有较高的性价比。
关键字：大楼；电气照明；防雷接地；系统设计目录摘要 (I)引言 01 方案比拟与论证 01.1 调光方案选择 01.2 主芯片选择 (1)1.3 光敏传感器选择 (1)2 设计原理概述 (2)2.1 系统总体设计 (2)2.2 电气照明以及防雷接地分析 (3)2.2.1 大楼电气照明以及防雷接地的工作原理 (4)2.2.2 大楼电气照明以及防雷接地的I-V特性分析 (4)2.2.3 大楼电气照明以及防雷接地的主要特点 (5)2.2.4 大楼电气照明以及防雷接地光源的优点 (5)2.3 STC12C5A08S2单片机介绍 (6)2.3.1 芯片简介 (6)2.3.2 STC12C5A系列单片机的内部结构 (7)2.3.3 STC12C5A08S2功能结构 (8)2.3.4 STC12C5A60S2的参考电压源 (11)2.4 触摸按键介绍 (11)2.4.1 触摸按键的功能 (11)触摸按键的原理 (11)2.4.3 触摸按键的材质选择 (11)2.4.4 电容式触摸按键的电源选择............... 错误!未定义书签。
某6层公寓2016年电气施工经典图纸
某框架结构六层教学楼配电设计cad全套电气施工图（含设计说明）
某地六层住宅楼建筑电气设计施工图纸
六层住宅电气计算书
计算书一、建筑工程概况本工程为生活小区住宅楼设计，6楼22户.该建筑物属于第三类建筑.二、电气设计内容本工程设计内容包括:配电系统；建筑物防雷与接地系统，照明配电系统，综合布线系统四、设计思路1 查阅规范，为方案设计寻找设计依据2 翻阅相关图纸，作为方案设计的参考3 总览建筑图，合理规划设计方案4 确定配电箱位置及其系统接线方式5 设计照明、插座配电方案，进行户配电箱的负荷计算，合理选择开关，计量设备6按照户-层—单元—总配的顺序进行负荷计算和设备选型7设计防雷与接地系统图五、设计方案1用电负荷:总设备安装容量Pe=176KW，需要系数Kd=0。
41,功率因数cosφ=0.9,计算电流Ijs=365A2供电方式:本工程拟由附近低压变配电所引来一路380/220V三相四线电源引至首层总配电箱,再分别引至各用电点；3本工程电力配电系统采用TN-C—S方式供电,进户处零线重复接地,设专用PE线，接地电阻不大于1Ω。
4线路敷设: 进户线选用电缆穿钢管埋敷设至总配电箱；支线选用铜芯电线BV穿钢管或硬塑料管沿建筑物墙、地面、顶板内暗敷设。
5计量方式：每户设单相电度表（带有通讯接口)，设在各层电表箱内。
6根据住宅设计规范及建设单位要求,本工程住宅用电标准为每户8kW.7照明、插座均由不同的支路供电；所有插座回路均设漏电断路器保护.工程计算与设备选型户型A类别数量功率卧室1 1 40W卧室2 1 40W客厅1 4 40W厨房1 1 40W餐厅1 1 40W主卧1 1 40W卫生间1 1 32W卫生间2（1） 1 22W卫生间2(2） 1 22W阳台1 1 22W阳台2 1 40W插座回路的计算：插座回路均应设置漏电保护器,型号为C65N-16A/2P 30mAA户型住户共设5个回路:WL2: 厨房插座回路该回路共有3个插座，设插座容量为油烟机500，cosΦ=0。
9；普通100，cosΦ=0。
9；冰箱150，cosΦ=0。
电气设计_某六层学生公寓楼电气CAD图
毕业设计(论文)6层居民楼供配电建筑电气设计
绪论本设计是长春明珠13号楼建筑电气设计，该工程系实际工程。
针对本工程的情况本设计包含的内容主要有照明，电视，电话，网络，火灾智能报警系统。
由于时代的需求要在电气方面做到以人为本，环保节能，在设计深度和广度上都具有很好的研究价值。
由于所学专业为电气工程及其自动化故以此为基础选定此题目作为毕业设计。
本设计通过设计计算和图纸绘制就现代建筑中的主要部分--照明，防雷接地，弱电根据建筑屋的使用性质和用途按照国家制定的规范和其需求做到科学设计合理布局。
再者面对当代耗能的增加和能源资源的短缺问题本设计采用了多项节能措施的设计例如:使用节能型灯。
再者对所有建筑屋内的用电耗能设备采用国家推荐的节能设备同时在设计时追求了这种节能的理念。
近年来，我国建筑电气的发展极为迅猛，并且要求不断提高，技术先进，控制体系丰富多样。
更新换代特别快。
于是，多高层的建筑电气的工程设计也便成为工程院校教学环节的重点。
本次设计课题结构特点明确，涵概面广。
在整个设计过程中，我们得到了专业教师孜孜不倦的指导，也深切体会到科学严谨的设计思想。
由于本人设计经验有限，不妥和错误之处，恳请各位老师指正。
第一章设计说明1.1 建筑电气概况建筑电气技术是以电能、电子、电器设备及电气技术为手段来创造、维持和改善人民居住或工作的生活环境的电、光、声、冷和暖环境的一门跨学科的综合性的技术科学。
它是强电和弱电与具体建筑的有机结合。
随着科学技术的发展和人民生活水平的不断提高，人们对有关供配电、照明、消防、防雷接地、通信、网络等系统的要求越来越高，使得建筑开始走向高品质、多功能领域，并进一步向多功能的纵深方向和综合应用方向发展。
建筑电气设计是在认真执行国家技术经济政策和有关国家标准和规范的前提下，进行工业与民用建筑建筑电气的设计，并满足保障人身、设备及建筑物安全、供电可靠、电能节约、技术先进和经济合理。
本次设计是对长春明珠13号楼建筑电气设计，本工程概况：住宅楼，建筑面约13675.2平方米，六十六层,一梯两户。
六层学生公寓楼施工组织课程设计
第一章编制依据（一）施工图（二）合同和地勘报告（三）主要图集、标准、法规、规程、规范第二章工程概况（二）建筑设计概况（三）结构设计特点（四）自然条件第三章工程部署一、工程项目施工目标工期：245天。
质量:：确保优质工程，争创“长城杯”。
安全:：确保无重大伤亡事故发生。
文明施工:：创义乌市标化工地。
二、项目组织机构施工项目管理机构是项目管理的基础条件，以一个合理有效的组织机构为框架所形成的权力系统、责任系统、利益系统、信息系统是实施项目管理及其最终目标的组织保证，因而建立一个完善的施工项目组织机构是施工项目管理的首要问题。
针对本工程的特点，结合我公司的机构设置程序，进行了项目经理部机构的设定，具体如下图：三、施工段及施工流向四、施工准备（一）三通一平1、施工用水现场用水主要有施工用水、生活用水和消防用水，施工用水主要是砼搅拌机、砂浆搅拌机以及养护用水。
2、施工用电用电将用电缆架空引入施工现场配电箱，现场用电电缆采用穿管敷设，用电点设分配电箱。
3、施工道路现场内设4.0m宽的临时道路，道路硬化处理。
4、场地平整施工现场场地基本平整，个别地方由我方负责整平。
（二）现场准备1、施工场地状况拟建工程位于城郊，根据现场踏勘情况，施工现场必须精心布置，合理使用，充分利用现场场地条件，使施工现场平面布置满足施工需要。
2、施工现场平面布置⑴现场整体平面布置按建设单位指定的施工区域砌筑2.2m高围墙，方便进出的通道口各设置一个大门，进行封闭式管理。
生活区布置在施工现场以外。
办公室门前硬化，营造一个整洁、文明、舒心的工作环境。
施工现场平面布置详见附图。
①现场临设在大门口处设置人员看守，确保现场安全保卫工作；设置项目办公室、基建办公室和监理办公室各一间，供现场临时办公用；设置中小构件库房，贮存一些常用材料；为不影响现场文明施工，现场设置吸烟室，设水冲式厕所、淋浴室、开水房，地面砼硬化，墙面水泥砂浆粉刷，安排专人定时打扫清理。
某校区六层宿舍楼电气施工CAD图纸
北京某职业学院六层学生公寓电气施工图
南京市某大学六层框架结构教学楼平面电气设计CAD图纸
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
领域7设计任务书目录领域7设计任务书 (1)目录 (1)第1章设计方案 (2)1.1 .工程概况 (2)1.2 设计依据 (2)1.3 设计范围和内容 (2)1.4 配电部分 (2)1.5 防雷接地系统 (2)第2章计算书 (3)2.1 照度标准 (3)2.2 用比功率法计算各场所需要的灯具数量 (3)2.3 导线与开关的选择 (5)第3章设计总结 (9)第4章参考文献 (10)第5章致谢 (10)第1章设计方案1.1.工程概况本项工程为某六层学生公寓楼电气照明及防雷接地设计1.2设计依据1.相关专业提供的工程设计资料；2.建设单位提供的设计任务书及设计要求；3.国家现行主要标准及法规：《民用建筑电气设计规范》JGJ/T 16-92；《低压配电设计规范》(GB50054-95)；《建筑物防雷设计规范》GB 50057-94 2000年版；《宿舍建筑设计规范》JGJ36-2005；其它有关国家及地方的现行规程、规范及标准。
1.3设计范围和内容根据建设单位设计任务委托书,本子项工程设计范围和内容:低压配电、照明、防雷及接地。
每间宿舍设电度计量，电度总计量在学校变配电房考虑。
1.4配电部分1.本设计采用三相电源,50Hz,380/220V,三级负荷,使用电压为380/220V,由学校变配电房引来,接地型式采用TN-C-S系统, 入户处中性线(PEN线)做重复接地,进出户线电缆金属外壳和穿线镀锌钢管也应可靠接地,接地体采用共用接地体,均与防雷接地共用。
2.室内导线为BV-0.45/0.75kV型、YJV-0.6/1Kv型，荧光灯具均自带电容补偿或配电子镇流器;灯具选型用户自定,并应采用节能型灯具、光源采用高效节能光源。
3.室内供电干线在金属电缆桥架内沿吊顶内敷设，金属隔板隔开；支线均均穿管在墙体内.吊顶内.现浇板内或埋地敷设。
SC表示镀锌钢管; 金属电缆桥架应可靠接地,沿金属电缆桥架通长敷设一根-40x4镀锌扁钢供其接地用;金属电缆桥架和埋管的开洞在缆线施工完毕后,其空隙均应采用不燃烧材料填塞密实。
4．计量电表箱嵌墙暗装，底边距地1.4m。
开关安装高度:底距地面1.30m;配电箱选用成套产品,其产品应符合国家有关技术规定和求要,施工时不得擅自改动开关型号。
1.5防雷接地系统1.本工程防雷等级为三类。
建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
2.在屋顶屋脊、排水檐口设∅10镀锌圆钢作避雷带；屋顶避雷带连接线网格不大于20mX20m或24mX16m。
利用建筑物钢筋混凝土柱子或剪力墙内两根∅16以上主筋通长焊接作为引下线，引下线间距不大于25m。
四个角外墙引下线在室外地面下1m处引出一根40X4热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1m。
3.接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。
及由柱内引出的40x4镀锌扁钢接地极作为综合接地装置，本工程防雷接地、电气设备的保护接地等接地共用统一的接地极，要求接地电阻不大于1欧姆，实测不满足要求时，增设人工接地极。
4.引下线上端与避雷带焊接，下端与接地极焊接。
建筑物的四个角的外墙引下线在室外地面上0.5m处设测试卡子。
5.凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。
凡突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接。
6.本工程采用总等电位联结，总等电位板由紫铜板制成，应将建筑物内保护干线、设备进线总管等进行联结，总等电位联结线采用BV-1X25mmPC32，总等电位联结均采用等电位卡子，禁止在金属管道上焊接。
有淋浴室的卫生间采用局部等电位联结，从适当地方引出两根大于∅16结构钢筋至局部等电位箱(LEB)，局部等电位箱暗装，底边距地0.4m。
将卫生间内所有金属管道、金属构件联结。
具体做法参见国标图集7.本工程接地型式采用TN-S系统，PE线在进户处做重复接地，并与防雷接地共用接地极。
第2章计算书2.1照度标准a. 楼梯间、过道、卫生间、架空层等公共场所: 20-30-50-50Lx;b. 宿舍: 75Lx;2.2用比功率法计算各场所需要的灯具数量（1）宿舍-寝室平均照度：75Lx计算高度：3mA：6.1m x 3.65m=22.265m2P：40w (YG1-1型荧光灯)w：6.7w.m-2（查《电器照明技术》表5-4得）由公式w=nP/A得n=wA/p≈3.79 选取4支（1）宿舍-厕所平均照度：50Lx计算高度：2.5mA：1.7m x 3.65m=6.205㎡P：26w （防水灯）w：5.2 w.m-2 （查表得）由公式w=nP/A得n=wA/p≈1.2 选取2支（3）架空层值班室平均照度：100Lx计算高度：3mA：6.1m x4.1m≈25m2P：40w (YG1-1型荧光灯)w：8.9w.m-2（查《电器照明技术》表5-4得）由公式w=nP/A得n=wA/p≈5.6 选取6支（4）架空层值班室-厕所平均照度：50Lx计算高度：2.5mA：1.7m x 4.1m=6.97㎡P：26w （防水灯）w：5.2 w.m-2 （查防水灯比功率表得）由公式w=nP/A得n=wA/p≈1.3 选取1支（5）架空层车库平均照度：50Lx计算高度：2.5mA：18m x 36.5m+4.1m x 10.2m=698.82㎡P：40w （YG1-1型荧光灯）w：3w.m-2 （查《电器照明技术》表5-4得）由公式w=nP/A得n=wA/p≈52.4 选取56支（6）过道平均照度：30Lx计算高度：4mA：43.56m x 2.16=94㎡P：18w （CTX1094-2型吸顶灯）w：2.4w.m-2 （查吸顶灯比功率表得）由公式w=nP/A得n=wA/p≈12.5 选取12支（7）楼梯间平均照度：20Lx计算高度：3mA：6.1m x 2.96=18㎡P：18w （CTX1094-2型吸顶灯）w：2.4w.m-2 （查吸顶灯比功率表得）由公式w=nP/A得n=wA/p=2.4 选取2支2.3导线与开关的选择寝室小配电箱序号回路编号总功率需用系数功率因数额定电压设备相数视在功率有功功率无功功率计算电流1 WL1 0.238 0.8 0.8 220 L1(L2L3) 0.24 0.19 0.14 1.082 WL2 2.734 0.8 0.8 220 L1(L2L3) 2.73 2.19 1.64 12.433 WL3 0.028 0.8 0.8 220 L1(L2L3) 0.03 0.02 0.02 0.13总负荷:Pe=3.00KW 总功率因数 : Cosα=0.80 计算功率:Pjs=6.56KW 计算电流:Ijs=12.46A可得总进线:BV-2x6.0-PC20,WC,CC照明支线：BV-2x2.5-PC20-FC,WC插座支线: BV-3x2.5-PC20-FC,WC排风扇支线: BV-22.5-PC20-FC,WC总线开关: DZ47-63/2-32A 支线照明.风扇开关：DZ47-63/2-6A 支线插座DZ47-63/2-16AAL1架空层车库照明支线：BV-2x2.5-PC20-FC,WC总线、支线开关: DZ47-63/2-16AAL2值班室序号回路编号总功率需用系数功率因数额定电压设备相数视在功率有功功率无功功率计算电流1 WL1 0.238 0.8 0.8 220 L3 0.24 0.19 0.14 1.082 WL2 2.734 0.8 0.8 220 L3 2.73 2.19 1.64 12.433 WL3 0.028 0.8 0.8 220 L3 0.03 0.02 0.02 0.13总负荷:Pe=3.00KW 总功率因数 : Cosα=0.80 计算功率:Pjs=6.56KW 计算电流:Ijs=12.46A可得总进线:BV-2x6.0-PC20,WC,CC照明支线：BV-2x2.5-PC20-FC,WC插座支线: BV-3x2.5-PC20-FC,WC排风扇支线: BV-22.5-PC20-FC,WC总线开关: DZ47-63/2-32A 支线照明.风扇开关：DZ47-63/2-6A 支线插座DZ47-63/2-16AAL3楼道照明总线开关、支线开关：DZ47-63/2-16AAL13配电箱可得总进线、支线:BV-2x6.0-SC15,WC,CC总开关、支路开关：DZ47-63/2-16AAL2、AL4、AL6、AL8、AL10、AL12配电箱总进线：BV-2x16+1x10-SC15支线：BV-2x2.5+1x10-SC15总开关：DZ47-63/2-63A支线开关：DZ47-63/2-32AAL1、AL3、AL5、AL7、AL9、AL11配电箱总进线：BV-2x16+1x10-SC15支线：BV-2x2.5+1x10-SC15总开关：DZ47-63/2-63A支线开关：DZ47-63/2-32A总配电箱AP1总开关：MB30L-630/4300支线开关：DZ47-63/2-160A总进线：YJV22-4x120-SC100-FC、WC、CC支线：BV-2x16+1x10-SC15-WC、CC、FC第3章设计总结课程设计是通过本课程学习后的一次综合练习，通过练习，能加深对专业理论知识的理解，进一步巩固了所学的专业知识。
使自己初具电气照明设计的能力。
第4章参考文献【1】《岗位综合实训指导手册》【2】《照明设计手册》第二版（北京照明学会照明设计专业委员会编）【3】《电气照明技术》（王晓东主编）【4】《供配电技术》（刘介才编）【5】《供配电系统设计规范》GB50052-2009；【6】《10kV及以下变电所设计规范》GB50053-94；【7】《低压配电设计规范》GB50054-95；【8】《建筑物防雷设计规范》GB50057-94（2000年版）；【9】《建筑照明设计标准》GB50034-2004；【10】《建筑设计防火规范》GB50016-2006；【11】《博物馆建筑设计规范》 JGJ 66-91；【12】《火灾自动报警系统设计规范》GB50116-98；【13】《民用建筑电气设计规范》JGJ16-2008；【14】《办公建筑设计规范》GJJ67-2006；第5章致谢感谢在这次毕业设计中给予我帮助的胡联红老师，是你在这次设计中对我所做的各方面指导，才能让我顺利的完成设计，在这里向你致以衷心的感谢！。
