第四章 空气调节系统复习
空气调节复习总结
空气调节※绪论1.空气调节（简称空调）的意义子在于“使空气达到所要求的状态”，或“使空气处于正常状态”。
一般是指在一定空间内，对于空气温度、湿度、流动速度及清洁度进行人工调节。
※第一章 湿空气的物理性质及其焓湿图第一节 湿空气的物理性质1.湿空气的密度：ρ=1.2kg/m 3 湿空气的密度等于干空气密度与水蒸气密度之和2.湿空气的含湿量d ：取湿空气中的水蒸气密度与干空气密度之比座位湿空气含有水蒸气量的指标，换言之，即取对应1kg 干空气的湿空气所含有的水蒸气量，所以有.0.622(,)qg q q g q g q g gR P P d P P R P P ρ===ρ干空气及水蒸气的压力；或0.622(/)qq P d kg kg B P =-干 3.相对湿度ϕ：湿空气的水蒸气压力与同温度下饱和湿空气的水蒸气压力之比，即=100%()qq b q b P P P ••ϕ⨯--饱和水蒸气压力4.湿空气的焓h:在空气调节中，空气的压力变化一般很小，可近似于等压过程，因此可直接用空气的焓变化来度量空气的热量变化。
已知干空气的定压比热 1.005/()p g c kJ kg C •=•o ,近似取1或1.01；水蒸气的定压比热q 1.84/()p c kJ kg C •=•o ，则干空气的焓：,/g p g h c t kJ kg •=•干； 水蒸气的焓：h 2500,/q p q c t kJ kg •=•+汽式中2500为℃时水蒸气的气化潜热（0r ） 显然湿空气的焓h 应等于1kg 干空气的焓加上与其同时存在的dkg(或g)水蒸气的焓，即 (2500)p g p q h c t c t d ••=•++•第二节 湿空气的焓湿图1.必须知道3个参数（含大气压强）才能查出其他参数2.热湿比线：一般在h-d 图的周边或右下角给出热湿比（或称角系数）ε线。
热湿比的定义是湿空气的焓变化与含湿量变化之比，即h d ε∆=∆；进一步，如有A 状态的湿空气，其热量（Q ）变化（可正可负）和湿量（W ）变化（可正可负）已知，则其热湿比应为(kJ /;kg /)Q Q h W h Wε±=±式中的单位为的单位为 3.【例1-3】已知B=101325Pa,湿空气初参数为20A t =℃,60%A ϕ=,当加入1000kJ/h 的热量和2kg/h 湿量后，温度28B t =℃,求湿空气的终态量。
(完整word版)空气调节总结-推荐文档
绪论1.空气调节: 使房间或封闭空间的空气温度、湿度、洁净度和气流速度等参数, 达到给定要求的技术。
2.空调系统：以空气调节为目的而对空气进行处理、输送、分配, 并控制其参数的所有设备、管道及附件、仪器仪表的总和。
3.空调系统的组成: 一个典型的空调系统应由空调冷源和热源; 空气处理设备;空调风系统;空调水系统; 空调的自动控制和调节装置这五大部分组成4.任务: 保证某一特定空间的空气参数达到的所要求状态。
5.作用: a)创造合适的室内气候；b)创造舒适的工作、学习、生活环境；c)创造特定的气候条件；d)创造良好的贮藏环境。
6.技术手段: a)采用换气的方法保证内部环境的空气新鲜；b)采用热、湿交换的方法保证内部环境的温湿度；c)采用净化的方法保证空气的清洁度。
7.空气环境（空调“四度”）1.气流速..2.空气温..3.空气湿.. 4.清洁度第一章1.湿空气大气是由干空气和一定量的水蒸气混合而成的, 一般称其为湿空气。
干空气成分: 氮、氧、氩及其他微量气体。
常温常压下干空气可视为理想气体, 而湿空气可近似视作理想气体。
2.未饱和湿空气和饱和湿空气水蒸汽包括: 过热蒸汽、饱和蒸汽 。
过热水蒸汽＋干空气 = 未饱和湿空气。
饱和水蒸汽＋干空气 = 饱和湿空气。
3.湿空气基本状态参数: 压力、密度、含湿量、相对湿度、焓、露点温度。
4.从气体分子运动论的观点来看 : 水蒸汽分压力大小直接反映了水蒸汽含量的多少5.密度：单位容积的湿空气所具有的质量, 称为密度。
湿空气的密度＝干空气密度+水蒸气密度6.含湿量: 在湿空气中与lkg 干空气同时并存的水蒸汽量称为含湿量当大气压力B 一定时, 水汽分压力Pq 只取决于含湿量d7.绝对湿度: 每1m3湿空气中所含的水蒸气的质量,单位为:kg 水蒸汽/m3湿空气（湿空气的绝对湿度为水蒸汽比容的倒数）。
8.相对湿度: 湿空气的水蒸汽压力与同温度下饱和湿空气的水蒸气压力之比。

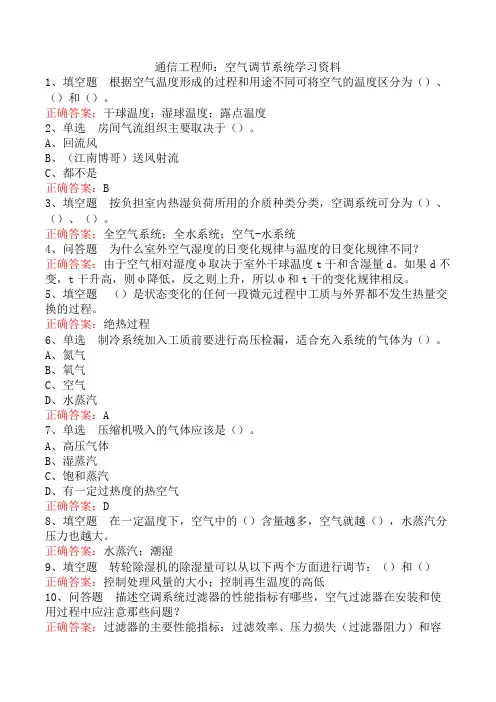

通信工程师：空气调节系统学习资料
通信工程师：空气调节系统学习资料1、填空题根据空气温度形成的过程和用途不同可将空气的温度区分为（）、（）和（）。
正确答案：干球温度；湿球温度；露点温度2、单选房间气流组织主要取决于（）。
A、回流风B、（江南博哥）送风射流C、都不是正确答案：B3、填空题按负担室内热湿负荷所用的介质种类分类，空调系统可分为（）、（）、（）。
正确答案：全空气系统；全水系统；空气-水系统4、问答题为什么室外空气湿度的日变化规律与温度的日变化规律不同？正确答案：由于空气相对湿度φ取决于室外干球温度t干和含湿量d。
如果d不变，t干升高，则φ降低，反之则上升，所以φ和t干的变化规律相反。
5、填空题（）是状态变化的任何一段微元过程中工质与外界都不发生热量交换的过程。
正确答案：绝热过程6、单选制冷系统加入工质前要进行高压检漏，适合充入系统的气体为（）。
A、氮气B、氧气C、空气D、水蒸汽正确答案：A7、单选压缩机吸入的气体应该是（）。
A、高压气体B、湿蒸汽C、饱和蒸汽D、有一定过热度的热空气正确答案：D8、填空题在一定温度下，空气中的（）含量越多，空气就越（），水蒸汽分压力也越大。
正确答案：水蒸汽；潮湿9、填空题转轮除湿机的除湿量可以从以下两个方面进行调节：（）和（）正确答案：控制处理风量的大小；控制再生温度的高低10、问答题描述空调系统过滤器的性能指标有哪些，空气过滤器在安装和使用过程中应注意那些问题？正确答案：过滤器的主要性能指标：过滤效率、压力损失（过滤器阻力）和容尘量。
要求：（1）按照净化等级的要求合理的选择过滤器：一般净化要求：一道初效过滤器即可；中等净化要求：初效，加中效；超净净化要求：至少三道，初效，加中效，末级为高效或亚高效；（2）中效过滤器和高效过滤器必须位于系统的正压段，高效过滤器一般位于送风口处。
（3）初效过滤器适用于一般空调系统，对尘粒大的灰尘（>5μm）可以有效过滤，可作为更高级过滤器的预滤，起一定保护作用。

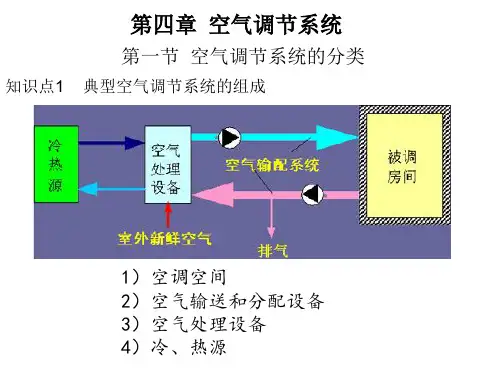

空气调节赵荣义4
• 我国城市空气质量要远远低于日本的城市空气质量。
• 以煤为主的能源结构、汽车尾气的排放、车况极差的 车辆的行驶、大量的建筑工地、沙尘暴等也是影响我 国城市的大气环境质量的主要因素。
• 就我国的情况而言，这个数字可能还要大几倍。
• 北京CDC调查一些公共建筑物的空调系统的卫生 状况，发现污染状况严重。
G
Q hN
hL
相当于一次 回风最大温 差送风
算
G1 GL GW
G2 G GL
空气处理过程中在i-d图（焓湿图）上描述
夏季工况 (1) 二次回风主要解决什么问题？它的优点是什么? (2) 二次回风主要缺点是什么？局限性？
冬季工况 (1) 冬夏设计工况，机器露点位置是否变化？ (2) 什么情况下要进行预热？预热量是多少？
• 二次回风避免了再热，有节能效果，但是管路复 杂，使系统效率降低，适用于室内温湿度要求严 格，送风温差小而送风量大的恒温恒湿或净化类 空调工程。
知识点5 直流式系统（补充）
《采暖通风与空气调节设计规范》（GB50019-2003）规定下 列情况应采用直流式（全空气）空调系统：
1）夏季空调系统的回风比焓值高于室外空气比焓值。 2）系统服务的各空气调节区排风量大于按负荷计算出的
简单地说，通过改变送入房间的风量来满足室内变化的负荷
定义解释
系统必须是利用变风量箱来分配流量； 保持送入房间的风量不变而改变一次风与回风的混合比例； 保持一次风恒定而改变一次风与回风的混合比例； 区域温度的控制由变风量箱来实现； 空调机组的送风量应根据送风管内的静压值进行相应调 节 ,与变风量箱减少或者增加送风量以控制房间温度相呼应。
空气调节第四版复习ppt
过程线 A→1 A→2 A→3 A→4 A→5 A→6 A→7 水温特点 tWw﹤tL tWw=tL tL﹤tWw﹤tS tWw=tS ts﹤tWw﹤tA tWw=tA tWtA 温度或显热 降低或减少 降低或减少 降低或减少 降低或减少 降低或减少 不变 升高或增加 含湿量或潜热 减少 不变 增加 增加 增加 增加 增加 焓或总热 减小或减少 减小或减少 减小或减少 不变 增大或增加 增大或增加 增大或增加 过程名称 减湿冷却或冷却干燥 等湿冷却 减焓加湿或冷却加湿 等焓加湿或绝热加湿 增焓加湿 等温加湿 升温加湿
复习课
第二章 空调负荷计算与送风量
第三节 通过围护结构的得热量及其形成的冷负荷
4、谐波反应法
（3）外窗日射得热量形成的冷负荷 日射得热量是由于太阳辐射引起的得热量。 CLQ xg xdCsCn FJ j
第四节 室内热源、湿源的散热散湿形成的冷负荷与湿负荷
一、室内热源的散热量 1、设备散热量 2、照明散热量 3、人体散热量 二、室内热源散热量形成的冷负荷 ＊谐波反应法： 三、室内湿源的散湿量 1、人体散湿量 2、其他湿源散湿量
复习课
第一章 湿空气的物理性质及其焓湿图
第四节
焓湿图的应用
一、湿空气状态变化过程在焓湿图上的表示
5、湿空气的等温加湿过程 向空气中喷干蒸汽。 处理设备：蒸汽加湿器，喷水室 6、湿空气的等温减湿过程 处理设备：液体吸湿剂 7、湿空气的冷却去湿过程 处理设备：表面式冷却器，喷水室
复习课
第一章 湿空气的物理性质及其焓湿图
压力之比为相对湿度。
相对湿度值能够比较确切地表示空气干燥和潮湿的程度

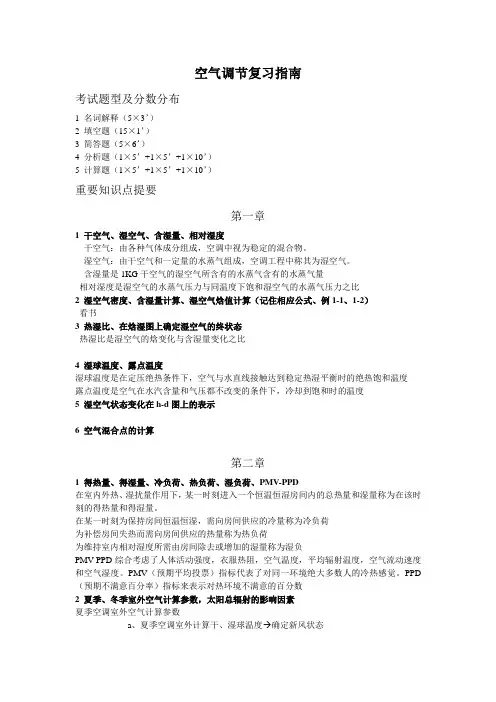

空气调节复习指南
空气调节复习指南考试题型及分数分布1 名词解释（5×3’）2 填空题（15×1’）3 简答题（5×6’）4 分析题（1×5’+1×5’+1×10’）5 计算题（1×5’+1×5’+1×10’）重要知识点提要第一章1 干空气、湿空气、含湿量、相对湿度干空气：由各种气体成分组成，空调中视为稳定的混合物。
湿空气：由干空气和一定量的水蒸气组成，空调工程中称其为湿空气。
含湿量是1KG干空气的湿空气所含有的水蒸气含有的水蒸气量相对湿度是湿空气的水蒸气压力与同温度下饱和湿空气的水蒸气压力之比2 湿空气密度、含湿量计算、湿空气焓值计算（记住相应公式、例1-1、1-2）看书3 热湿比、在焓湿图上确定湿空气的终状态热湿比是湿空气的焓变化与含湿量变化之比4 湿球温度、露点温度湿球温度是在定压绝热条件下，空气与水直线接触达到稳定热湿平衡时的绝热饱和温度露点温度是空气在水汽含量和气压都不改变的条件下，冷却到饱和时的温度5 湿空气状态变化在h-d图上的表示6 空气混合点的计算第二章1 得热量、得湿量、冷负荷、热负荷、湿负荷、PMV-PPD在室内外热、湿扰量作用下，某一时刻进入一个恒温恒湿房间内的总热量和湿量称为在该时刻的得热量和得湿量。
在某一时刻为保持房间恒温恒湿，需向房间供应的冷量称为冷负荷为补偿房间失热而需向房间供应的热量称为热负荷为维持室内相对湿度所需由房间除去或增加的湿量称为湿负PMV-PPD综合考虑了人体活动强度，衣服热阻，空气温度，平均辐射温度，空气流动速度和空气湿度。
PMV（预期平均投票）指标代表了对同一环境绝大多数人的冷热感觉。
PPD （预期不满意百分率）指标来表示对热环境不满意的百分数2 夏季、冬季室外空气计算参数，太阳总辐射的影响因素夏季空调室外空气计算参数a、夏季空调室外计算干、湿球温度 确定新风状态b、夏季空调室外计算日平均温度和逐时温度 计算传热负荷冬季空调室外空气计算参数温度：采用历年平均不保证1天的日平均温度；相对湿度：采用累年最冷月平均相对湿度。
空气调节期末总复习
空气调节期末总复习work Information Technology Company.2020YEAR空气调节期末复习1、名词解释含湿量：指含有1kg干空气的湿空气中的水蒸气含量。
相对湿度：指湿空气的水蒸气压力与同温度下饱和湿空气的水蒸气压力之比。
湿空气的焓：等于1kg干空气的焓加上与其同时存在的dkg（或g）水蒸气的焓。
湿球温度：在定压绝热条件下，空气与水直接接触达到稳定热湿平衡时的绝热饱和温度。
露点温度：在含湿量不变的条件下，湿空气达到饱和时的温度。
热湿比：湿空气的焓变化与含湿量变化之比。
2、h—d图的应用确定空气状态及其参数确定空气的湿球温度和露点温度表示空气状态的变化过程不同状态空气的混合过程3、为什么用循环水处理空气的过程是等焓加湿过程等焓加湿还可通过哪些方法实现答：利用定量的水通过喷洒与一定状态的空气长时间直接接触后，此时循环水表面的饱和空气层温度等于湿空气的湿球温度。
液态水蒸发所需热量皆来自于湿空气，湿空气中总能量即焓值不变，故该过程为等焓加湿。
等焓加湿的方法还有：高压喷雾加湿器、蒸发式湿膜加湿器、超声波加湿器、离心喷雾加湿器及高压微雾加湿器等。
4、为什么喷蒸汽的处理过程是等温加湿过程等温加湿还可通过哪些方法实现答：因为喷蒸汽的处理过程是将气态水直接加到湿空气中，不需要消耗湿空气的能量，即不改变湿空气的温度，故为等温加湿过程。
等温加湿的方法还有：干蒸汽加湿器、电极加湿器及电热加湿器等。
一、名词解释得热量：指在某一时刻由室外和室内热源散入房间的热量的总和。
冷负荷：指为了维持室温恒定，空调设备在单位时间内向室内空气供给的冷量。
热负荷：指为了维持室温恒定，空调设备在单位时间内向室内空气供给的热量。
t值增加了一个太阳辐射的等效温度综合温度：是相当于室外气温由原来的w/Iρα值。
这只是为了方便计算所得到的一个相当的室外温度，并非实际的空w气温度。
送风温差：指送风温度与空调房间设定温度之差。
空气调节期末复习知识点
空气调节期末复习知识点第一章湿空气的物理性质及其焓湿图1、空气调节的主要任务：在所处自然环境下，使被调节空间的空气保持一定的温度、湿度、流动速度以及洁净度、新鲜度。
2、湿空气：（1）概念：大气由一定量的干空气和一定量的水蒸气混合而成，我们称其为湿空气。
干空气可看作一个稳定的混合物；水蒸气含量较少，但其变化对湿空气的干燥及潮湿程度产生重要影响，是空调中的重要调节对象；常温常压下干空气、水蒸气均可近似看作理想气体。
（2）状态参数：压力 湿空气的压力的等于干空气的分压力与水蒸气的分压力之和；水蒸汽分压力大小直接反映了水蒸汽含量的多少；密度 湿空气的密度等于干空气密度和水蒸气密度之和；水蒸气密度小于干空气密度→湿空气密度小于干空气密度；实际计算中，在标准条件（101325Pa，20℃）下，可近似取ρ=1.2Kg/m3；含湿量 在湿空气中与lkg干空气同时并存的水蒸汽量称为含湿量；d=0.622*Pq/(B-Pq);当大气压力B一定时，水汽分压力Pq只取决于含湿量d ；相对湿度 湿空气的水蒸汽压力与同温度下饱和湿空气的水蒸气压力之比为相对湿度。
相对湿度值表征湿空气中水蒸气含量接近饱和含量的程度，能够比较确切地表示空气干燥和潮湿的程度焓 空气调节过程可近似为等压过程，比焓可以用来计算在定压条件下对湿空气加热或冷却时吸收或放出的热量。
干空气定压比热：1.01kJ/(kg.℃)液态水定压比热：4.19kJ/(kg.℃)水蒸气定压比热：1.84kJ/(kg.℃)水蒸气气化潜热计算：2500+1.84t=4.19t+r3、焓湿图：确定湿空气的状态及其变化过程的方法：公式计算；查表；查焓湿图。
概念 为了简化工程计算而发展的湿空气参数的图解表示法被称为焓湿图。
优点 计算简化；描述直观。
作用 确定湿空气的状态参数；表示湿空气的状态变化过程。
参数 焓湿图上的可以获取的参数：焓、含湿量、水蒸气分压力、相对湿度、温度、湿球温度、露点温度、热湿比；状态参数 独立状态参数：在B一定的条件下，在h , d , t , φ中，已知任意两个参数，则湿空气状态就确定了，亦即在h-d图上有一确定的点，其余参数均可由此点查出，因此，将这些参数称为独立参数。
空气调节复习题
空气调节复习题空气调节复习题一、概念与原理空气调节是指通过对室内空气进行温度、湿度、流速和清洁度等方面的调节，以提供舒适的室内环境。
其基本原理是利用热交换和湿度调节来实现。
1. 空气调节的基本原理是什么？空气调节的基本原理是通过热交换和湿度调节来实现。
热交换是利用制冷循环或换热器将室内热量转移到室外，从而降低室内温度。
湿度调节则通过蒸发冷却或加湿器来调节室内湿度。
2. 请解释空气调节中的热交换是如何实现的？空气调节中的热交换是通过制冷循环来实现的。
制冷循环由压缩机、冷凝器、膨胀阀和蒸发器组成。
首先，压缩机将低温低压的制冷剂吸入，然后将其压缩为高温高压的气体。
接着，气体通过冷凝器散热，变成高温高压的液体。
膨胀阀将高温高压的液体膨胀为低温低压的液体，进入蒸发器。
在蒸发器中，制冷剂吸收室内热量，变成低温低压的气体，再被压缩机吸入，循环往复。
3. 空气调节中的湿度调节是如何实现的？空气调节中的湿度调节可以通过蒸发冷却或加湿器来实现。
蒸发冷却是利用水的蒸发吸收室内热量，从而降低室内温度的同时增加室内湿度。
加湿器则是通过向室内喷洒水蒸汽或将水蒸汽通过湿度传感器控制的方式，增加室内湿度。
二、常见问题与解答1. 空调的制冷效果不佳，可能是什么原因？可能原因有：制冷剂不足、压缩机故障、冷凝器或蒸发器堵塞、风扇故障等。
可以请专业维修人员检查和维修。
2. 使用空调时，室内会出现异味，如何处理？室内异味可能是由于空调内部的霉菌或污垢引起的。
可以定期清洗空调过滤器、冷凝器和蒸发器，并使用空气清新剂等方法来处理。
3. 空调使用过程中出现漏水现象，应该怎么办？漏水可能是由于冷凝水管堵塞或冷凝水排放管道不畅引起的。
可以清洗冷凝水管和排放管道，确保畅通。
4. 空调制冷时噪音较大，如何解决？噪音可能是由于空调内部的风扇或压缩机故障引起的。
可以请专业维修人员检查和维修。
5. 空调使用过程中能否开窗通风？在使用空调时，最好不要开窗通风，以免影响空调的制冷效果。
空气调节课件---第4章 空气调节系统---第一部分
1、对于全年新风量可变的系统，在室内 要求正压并借门窗缝隙渗透排风的情况下：
对房间来说，送风量 L=Lx+LS 对空调处理箱来说，送风量 L=Lh+Lw
第二节 新风量的确定和空气平衡
2、当过渡季节采用较额 定新风比为大的新风量， 而要求室内恒定正压时， 则在上两式中必然要求：
Lx＞Lh 及 Lw＞LS 而系统要求的机械排风量
处理过程 W→C→L→O N
第三节 普通集中式空调系统
（一）、一Q次回风G系统ic夏季iL工况所需冷量
从空气处理和房间所组成的系统热平衡关
系分析“冷量”：
1、室内冷负荷Q：1
GiN
iL O
2、新风冷负荷： Q2 Gw iw iN
3、再热负荷： Q3 G i0 iL
可得：
Q1 Q2 Q3 G ic iL Q0
第一节 空气调节系统的分类
五、根据另外一些原则分类
1、根据系统风量固定与否：定风量和变风量； 2、根据系统的用途不同：工艺性和舒适性； 3、根据系统的精度不同：一般性和恒温恒湿性； 4、根据系统运行的时间不同：全年性和季节性； 5、根据热量移动（传递）的原理不同分：
对流方式空调和辐射方式空调
按风或水管路分类： 空调系统
第二节 新风量风装置时， 为了不使房间产生负压，在系统中必须有相应 的新风量来补偿排风量。
三、保持空调房间的“正压”要求
为防止外界空气渗入空调房间，干扰室内温 湿度，破坏洁净度，需要用一定量的新风来保 持房间的正压。
第二节 新风量的确定和空气平衡
空调风系统 空调水系统
空调冷（热）水系统
空调冷凝水系统
空调冷却水系统
第二节 新风量的确定和空气平衡
空气调节复习资料
第一章湿空气的物理性质及其焓湿图1.湿空气的参数：（1）湿空气的密度：等于干空气密度与水蒸气密度之和（2）湿空气的含湿量d:对应于1kg甘空气的湿空气所含有的水蒸气量。
（3）相对湿度：湿空气的水蒸气压力与同温度下饱和湿空气的水蒸气压力之比（4）湿空气的焓h：1kg干空气的焓加上与其同时存在的dkg （或g）水蒸气的焓（5）湿球温度：定压绝热条件下，空气与水直接接触达到稳定热湿平衡时的绝热饱和温度，也称为热力学湿球温度。
（6）露点温度：在含湿量不变的条件下，湿空气达到饱和时的温度。
2.几种空气处理方式：（1）湿空气的加热过程：利用热水、蒸汽及电能等热源，通过热表面对湿空气加热，则其温度会增高而含湿量不变。
（2）等湿冷却过程：利用冷水或其他冷媒通过金属等表面对湿空气冷却，在冷表面温度等于或大于湿空气的露点温度时，空气中的水蒸气不会凝结（3）等焓加湿过程：利用定量的水通过喷洒与一定状态的空气长时间接触（4）等焓减湿过程：利用固体吸湿剂干燥空气时，湿空气中的部分水蒸气在吸湿剂的微孔表面上凝结（5）等温加湿过程：向空气中喷蒸汽（6）冷却除湿过程：湿空气与低于其露点温度的表面接触，则湿空气不仅降温而且脱水。
3.两种不同状态空气的混合，参与混合的两种空气的质量比与混合点C分割两状态连线的线段长度成反比，即:CB h e h b d e d B G AAC h A h e d A d e G B据此，在h-d图上秋混合状态时，只需将AB线段划分为满足G A/G B比例的两段长度，并取e点使其接近空气质量大的一端，而不必用公式求解。
第二章空调负荷计算与送风量1.有关负荷的几个概念：（1）得热量和得湿量：在室内外热、湿扰量作用下，某一时刻进入一个恒温恒湿房间内的总热量和湿量称为该时刻的得热量和得湿量。
（2）冷负荷：维持室内空气热湿参数为某恒定值时，在单位时间内需要从室内除去的热量，包括显热量和潜热量两个部分。
（3）热负荷：维持室内空气热湿参数为某恒定值时，在单位时间内需要向室内加入的热量，同样包括显热负荷和潜热负荷两部分。
空气调节复习提纲
绪论空调的任务：调节空气的温度、湿度、流动速度、清洁度，以满足人们工作、生活和工艺生产的要求。
分类：舒适性空调：满足人体的舒适性需求工艺性空调：满足工业生产和科学实验等过程对空气的要求的空调空调组成：进风部分（新风），空气过滤部分（过滤器），空气处理部分，空气输送部分（管路），冷热源部分（制冷机组）第一章公式1-5和公式1-9湿球温度：在定压绝热条件下，水与空气直线接触达到稳定热湿平衡时的绝热饱和温度，称为热力学湿球温度液态水的焓为4.19t第二章在室内外热湿量作用下，某一时刻进入一个恒温恒湿的房价内的总热量和湿量成为在该时刻的得热量和得湿量。
在某一时刻为保持房间恒温恒湿，需要向房间供应的冷量称为冷负荷。
得热量包括两方面:①由于太阳辐射进入的热量和室内外空气温度差经过围护结构传入的热量；②人体、照明设备各种工艺设备及电器设备散入房间的热量1clo=0.155m2*K/W，是衣服的热阻单位夏季空调室外计算干球温度应采用历年平均不保证50h的干球温度，室外计算湿球温度应采用历年平均不保证50h的湿球温度。
到达地面的太阳辐射强度的大小取决于地球对太阳的相对位置，即与太阳射线对地面的高度角和它通过大气层的路程因素有关，还与大气透明度有关室外空气综合温度得热量转化为冷负荷过程中，存在着衰减和延迟现象计算冷负荷的方法：谐波反应法，冷负荷系数法夏季送风温差的建议值和恒温精度有关，送风温差越小，室温允许波动范围越小第三章根据各种热湿交换设备的特点不同可将它们分成两大类：接触式热湿交换设备和表面式热湿交换设备，混合式热湿交换设备把总热交换量与显热交换量之比称为换热扩大系数喷水室的主要优点是能够实现多种空气处理过程，具有一定的空气净化的能力，耗金属量少和容易加工。
但是也有对水质要求高、占地面积大、水泵耗能多等缺点。
一般低速喷水室内空气流动速度为2-3m/s喷水室的计算影响喷水室热交换效果的因素：空气质量流速，喷水系数，喷水室结构特性，空气与水初参数表面式换热器的排数小于等于8排两个效率的公式喷水式表冷器的具体结构是在普通表冷器前设置喷嘴，向表冷器外表面喷循环水有时为了减少冷冻机房面积，就把制冷系统的蒸发器放在空调箱中，直接冷却空气，就是直接蒸发式表冷器电热器的两种形式：裸线式和管式裸线式电加热器的优点是热惰性小、加热迅速、结构简单，可自己加工。
暖通空调第四章1
6.直流式系统冬季分析
假设冬季设计状 态点仍然是N，全
ε’ O’ Nε
W
年定风量系统。 余湿相同，余热Q’
W1 O O1
减少，则ε变小或小
L
于零。
W’
45
6.直流式系统冬季分析
46
6.直流式系统冬季分析
系统中增加了空气预热器→预热量 冬季再热量大于夏季再热量
47
集中式全空气系统
三、一次回风式系统
2.确定新、回风混合状态点 3.计算系统需要的冷量、再热量、预热量 4.按流程来布置处理设备
如果全年风量改变或室内设计状态点 改变，根据具体条件分析计算。
66
67
四、二次回风系统
一次回风系统中用再热保证送风 温差的方法存在冷热抵消。若使用二 次回风空调系统，冷却减湿设备前与 新风第一次混合，冷却减湿设备后与 新风再一次混合来代替或部分代替再 热器，回风使用两次。
29
查图也比较方便，但现在没有充足 的缝隙资料。
工程上常按换气次数估算，有外窗 的房间，正压新风量取1-2次/h，换 气次数（由外窗多少来定），无外窗 和外门房间取0.5-0.75次/h
30
返回
31
工程设计中按三条原则分别计算出新风 量后，取其中最大值Gw,max和系统送风量 的10%作比较。
27
GL,g（液体、气体燃烧的空气量）
火锅餐厅中常用“酒精”燃烧需空气 量实测约3.81m3/kg
28
三、保持空调房间的“正压”要求
为了防止外界未经处理的空气渗入空 调房间，干扰室内空调参数，使房间 内保持一定正压值（室内空气压力高 于外界压力）。正压值不大于50Pa， 一般5-10Pa。保持正压的新风量等于 在室内外一定压差下通过门缝、窗缝 、等缝隙渗出的风量，可以计算出来 。
空气调节复习题及答案
空气调节复习题及答案一、选择题1. 空气调节（Air Conditioning）的主要目的是：A. 调节室内温度B. 调节室内湿度C. 调节室内空气质量D. 所有以上选项答案：D2. 以下哪个不是空气调节系统的组成部分？A. 压缩机B. 蒸发器C. 冷凝器D. 过滤器答案：D3. 空气调节系统中的制冷剂通常是什么状态？A. 固态B. 液态C. 气态D. 以上都不是答案：C二、填空题4. 空气调节系统中，_______是用来调节室内温度的主要设备。
答案：蒸发器5. 在空气调节系统中，_______是用来将高温高压的制冷剂气体冷凝成液态。
答案：冷凝器6. 空气调节系统中，_______是用来将制冷剂从液态变为气态。
答案：膨胀阀三、简答题7. 请简述空气调节系统的基本工作原理。
答案：空气调节系统的基本工作原理是通过制冷循环来调节室内温度。
制冷剂在蒸发器中吸收室内空气的热量，蒸发成气态；然后气态制冷剂被压缩机压缩，温度和压力升高，进入冷凝器；在冷凝器中，制冷剂放出热量，冷凝成液态；液态制冷剂经过膨胀阀节流，温度和压力降低，再次进入蒸发器，完成一个循环。
8. 空气调节系统如何实现湿度的控制？答案：空气调节系统通过调节蒸发器的表面温度来控制室内湿度。
当蒸发器表面温度降低时，空气中的水蒸气会在其表面凝结成水滴，从而降低室内湿度；反之，如果需要增加湿度，可以通过调节蒸发器的温度来减少水蒸气的凝结。
四、计算题9. 假设一个空气调节系统的压缩机功率为5千瓦，冷凝器的热交换效率为80%，蒸发器的热交换效率为75%，求该系统的制冷量。
答案：首先，我们需要了解制冷量（Q）的计算公式，Q = P / η，其中P是压缩机功率，η是热交换效率。
由于冷凝器和蒸发器的效率不同，我们需要分别计算它们对制冷量的贡献。
冷凝器的热交换效率为80%，蒸发器的热交换效率为75%。
假设冷凝器和蒸发器的效率对制冷量的贡献是相等的，那么制冷量 Q = (5 kW) / (0.8 * 0.75) =8.33 kW。
空气调节(黄翔版) 复习提纲
空气调节复习提纲第一章绪论1.现代空气调节定义：使房间或封闭空间的空气温度、湿度、洁净度和气流速度等参数，达到给定要求的技术。
2.空调系统的类型：舒适性空调和工艺性空调。
（1）舒适性空调是应用于以人为主的空气环境调节，其作用是维持良好的室内空气状态，为人们提供适宜的工作或生活环境，以利于保证工作质量和提高工作效率，以及维持良好的健康水平。
它是主要服务于民用建筑的空调。
（2）工艺性空调主要应用于工农业生产及科学实验过程，其作用是维持生产工艺过程或科学实验要求的室内空气状态，以保证生产的正常进行和产品的质量。
又包含降温性空调，恒温恒湿空调，净化空调三大类。
3.空调系统的组成：一个典型的空调系统应由（1）空调冷源和热源（2）空气处理设备（3）空调风系统（4）空调水系统（5）空调的自动控制和调节装置这五大部分组成。
其中（1）空调冷源和热源，冷源是为空气处理设备提供冷量以冷却送风空气，热源是用来提供加热空气所需的热量；（2）空气处理设备，作用是将送风空气处理到规定的状态；（3）空调风系统，包括送风系统和排风系统，送风系统的作用是将处理过的空气送到空调区，排风系统的作用是将空气从室内排除并输送到规定地点；（4）空调水系统，其作用是将冷媒水（冷冻水，冷水）或热媒水（热水）从冷源或热源输送至空气处理设备；（5）空调的自动控制和调节装置，可以人工或自动调节送风参数、送排风量、供水量和供水参数等，以维持所要求的室内空气状态。
第二章湿空气的焓湿学基础1.湿空气的状态参数：描述湿空气状态特性的物理量称为湿空气的状态参数。
共有六个状态参数，分别是大气压力、水蒸气分压力，密度，含湿量，相对湿度，湿空气的比焓。
（1）大气压力Pa：地球表面单位面积上所受的空气层的压力叫作大气压力，常用pa表示，它的单位以帕（Pa）或千帕（kPa）表示。
（2）水蒸气分压力Pq：湿空气中水蒸气分压力是指在某一温度下，水蒸气独占湿空气的体积时所产生的压力。
空气调节复习题及复习重点
空气调节复习题及复习重点第一章复习题一．名词解释相对湿度空气中水蒸气分压力和同温度下饱和水蒸气分压力之比，也称为饱和度。
1. 含湿量指在湿空气中每kg干空气所含有得水蒸气量称为含湿量。
二．填空题1. 湿空气是指（干空气）和（水蒸气）的混合气体2. 湿空气的状态通常可以用（压力）、（温度）、（相对湿度）、（含湿量）及（焓）等参数来度量和描述。
3. 在通风空调中应用的湿空气，其中水蒸气的质量份额最大不超过（5%）。
4. 湿空气中含水蒸气的分压力大小，是衡量湿空气（干燥）与（潮湿）程度的基本指标。
5. 湿度分为绝对（绝对湿度）与（相对湿度）。
6. 根据空气温度形成的过程和用途不同可将空气的温度区分为（干球温度）、（湿球温度）和（露点温度）。
三．简答题1.已知干球温度为t,在焓湿图上分别画出湿球温度和露点温度。
2 用焓湿图表示以下空气处理过程：等湿加热、等湿冷却、等焓减湿、等焓加湿、等温加湿和减湿冷却，并写出各种处理过程的热湿比。
3. 空气的相对湿度与含湿量有何区别？空气的干燥程度与吸湿能力大小由那个参数反映？相对湿度的定义为湿空气中水蒸气的实际含量与相同温度下湿空气可具有的水蒸气的最大含量之比，它反映了湿空气中水蒸气含量接近饱和的程度；含湿量的定义为在含有1kg干空气的湿空气中所携带的水蒸气的克数。
相对湿度反映湿空气接近饱和的程度，却不能表示水蒸气的具体含量；含湿量可以表示水蒸气的具体含量，但不能表示湿空气接近饱和的程度。
可见两者的定义与用途不相同。
空气的干燥程度与吸湿能力的大小由相对湿度参数来反映。
4. 空气的干球温度、湿球温度和露点温度有什么区别？三者之间的关系如何？用温度计测量出来的空气温度称为干球温度t。
用纱布包着温包的温度计测出的空气温度称为湿球温度ts，湿空气达到饱和说的温度称为露点温度tl，三者的定义不同。
三者之间的关系为：通常情况。
t>ts>tl；饱和空气时。
T=ts=tl。
空气调节复习题
空⽓调节复习题⼀、基本概念：第⼀章1、湿空⽓=⼲空⽓+⽔蒸⽓a 饱和空⽓：空⽓＝⼲空⽓＋⼲饱和蒸⽓＝饱和空⽓b 过饱和空⽓：空⽓＝⼲空⽓＋湿饱和蒸⽓＝过饱和空⽓c 不饱和空⽓：空⽓＝⼲空⽓＋过热蒸⽓＝不饱和空⽓2、在常温下⼲空⽓被视为理想⽓体，不饱和湿空⽓中的⽔蒸⽓⼀直处于过热状态3、标准状况下，湿空⽓密度⽐⼲空⽓⼩4、相对湿度可以反映空⽓的⼲燥程度5、相对湿度与含湿量的关系6、湿空⽓的焓7、画图：湿空⽓的焓湿图、露点温度、湿球温度8、湿空⽓的状态变化，四个典型过程的实现9、 10、在⼀定的⼤⽓压⼒B 下，d 仅与P q 有关，P q 越⼤， d 越⼤。
11、空⽓进⾏热湿交换的过程中，温差是热交换的推动⼒，⽽⽔蒸⽓的压⼒差则是质(湿)交换的推动⼒。
第⼆章1、得热量：某⼀时刻进⼊空调房间的总热量(太阳辐射热温差传热、围护结构传热、⼈体散热、设备、照明散热等)2、耗热量：某⼀时刻⾃空调房间散发出去的总热量。
3、得湿量：某⼀时刻进⼊空调房间的总湿量(包括⼯艺设备散湿、⼈体散湿等)4、冷负荷：某⼀时刻为维持空调房间恒温恒湿⽽需要空调系统向室内提供的冷量。
5、热负荷：某⼀时刻为补偿空调房间散失的热量⽽需要向室内提供的热量。
6、湿负荷：为维持空调房间恒定的相对湿度⽽需要除去的湿量。
7、根据所服务的对象不同分为：舒适性空调和⼯艺性空调8、影响热平衡的因素的因素：⼈体因素：活动量、⾐着、年龄等；环境因素：空⽓⼲球温度、空⽓相对湿度、⼈体附近的空⽓流速、周围环境平均辐射温度9、等效温度线上对应的点都具有不同的温度和相对湿度，但各点给⼈的冷热感觉相同10、PMV 指数有7个等级表⽰热感觉投票的平均指数。
热感觉指数为0是最舒服11、PPD 是通过概率分析确定某环境条件下⼈群不满意的百分数。
当PMV 为0时，PPD 不为0.12、⼯艺性空调主要有：⼀般降温型空调：规定温度和湿度的上限值恒温恒湿空调：对温度和湿度精度有严格要求净化空调：对温度和湿度精度有严格要求对含尘⼤⼩和数量有严格要求13、空调基数和空调精度14、室外空⽓湿度的变化空⽓的相对湿度取决于空⽓⼲球温度和含湿量，如果空⽓的含湿量保持不变，⼲球温度增⾼，则相对湿度变⼩；⼲球温度降低，则相对湿度加⼤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章 空气调节系统
4．1．1 空气调节的目的 ． ． 目的： 目的：向人们提供适宜的内部空间环境 或满足生产工艺要求 按用途将空调系统分为： 按用途将空调系统分为： 1） 舒适性空调：满足人体舒适、 1） 舒适性空调：满足人体舒适、健康的环 指民用建筑） 境（指民用建筑） 工艺性空调： 2） 工艺性空调：满足生产工艺过程所要求 的生产环境（指各类生产工厂） 的生产环境（指各类生产工厂）
§4 -4
半集中式空调系统
半集中式空调系统是在尽量发 集中式和局部式两类空调系 统的优点、 统的优点、克服其缺点的基础 上发展起来的。 上发展起来的。
典型的半集中式空调系统：风机盘管 典型的半集中式空调系统：风机盘管+ 新风系统 风机盘管组成:风机 风机、 风机盘管组成 风机、表面式热交换器 盘管） （盘管） 建筑：写字楼、病房楼、 建筑：写字楼、病房楼、宾馆等需要 单独调节的。 单独调节的。 特点：每个空调房间可单独控制， 特点：每个空调房间可单独控制，便 于节能； 于节能；各房间可独立地通过对风 水量的调节， 量、水量的调节，来改变空调房间 的温、湿度。 的温、湿度。
6）一个空调系统只能处理一种送风 ） 状态的空气， 状态的空气，当各房间的负荷变化 不同时，不便调节。 不同时，不便调节。 7）当有的房间需要空调，有些不需 ）当有的房间需要空调， 要时，仍要开启整个空调系统， 要时，仍要开启整个空调系统，造 成浪费。 成浪费。
典型的集中式空调系统： 典型的集中式空调系统：全空气空调 系统 建筑：体育馆、图书馆、音乐厅、 建筑：体育馆、图书馆、音乐厅、机 场侯机楼、商场等公共建筑中采用。 场侯机楼、商场等公共建筑中采用。
4 ．1 ．4
空气调节系统分类
按空气处理设备的设置位置分类
（1）集中式空调系统 （2）半集中式空调系统 全分散系统（局部机组） （3）全分散系统（局部机组）
1、集中式空调系统：指空气处理 集中式空调系统： 集中式空调系统 设备设置在集中的空调机房内， 设备设置在集中的空调机房内，空 气处理所需冷源由集中冷冻站供给。 气处理所需冷源由集中冷冻站供给。
4 ．1 ．4
空气调节系统分类
按负担室内负荷所用介质种类分类 （1）全空气系统 （2）全水系统 空气－ （3）空气－水系统 （4）冷剂系统
4-2 新风量的确定 新风量的确定: 新风量的确定 1)室内卫生要求 室内卫生要求 2)补偿局部排风和正压排风量 补偿局部排风和正压排风量
集中式空调系统特点（ 集中式空调系统特点（P93）: ） 1)空调设备大多集中在专门的空调机 空调设备大多集中在专门的空调机 房内，维修管理方面。 房内，维修管理方面。 2）空调机房可占用较差的建筑面积。 ）空调机房可占用较差的建筑面积。 3）可根据季节变化调节空调系统新风 ） 节约运行费用。 量，节约运行费用。 4）使用寿命长，初投资和运行费用较 ）使用寿命长， 便宜。 便宜。 5）输送风量大，风管占据建筑空间多。 ）输送风量大，风管占据建筑空间多。
4-5 局部空调机组 空气处理所需冷源、 空气处理所需冷源、空气处理和 输送设备集中设置在一个箱内。 输送设备集中设置在一个箱内。 特点：一个小型空调系统， 特点：一个小型空调系统，体 积小、结构紧凑，占地面积少， 积小、结构紧凑，占地面积少， 直接布置在房间里， 直接布置在房间里，施工安装 量小且方便。 量小且方便。 例子：窗式空调器、分体空调等。 例子：窗式空调器、分体空调等。
2、半集中式空调系统：空气处理 、半集中式空调系统： 所需冷源由集中冷冻站供给， 所需冷源由集中冷冻站供给，有集 中的新风处理机房， 中的新风处理机房，还有分散到各 空调房间的二次处理设备。 空调房间的二次处理设备。
3、分散式空调系统：空气处理所 、分散式空调系统： 需冷源、空气处理设备、 需冷源、空气处理设备、输送设备 设置在一个箱体内， 设置在一个箱体内，组成一个单独 使用的空调系统。 使用的空调系统。
