主板诊断卡的使用方法
主板诊断卡的使用方法
主板诊断卡的使用方法
1、首先关闭电脑电源，然后取出电脑中的所有扩展卡。
2、将主板诊断卡播入PCI插槽中，接着打开电源，观察各个发
光二极管指示是否正常，如果不正常，关闭电源，根据显示的结果
判断故障发生的部件，并排除故障。
3、如果二极管指示正常，查看诊断卡代码指示是否有错，如果
有错，关闭电源，然后根据代码表示检查故障发生的部件，并排除
故障。
4、如果代码显示无错，关闭电源，然后插上显卡、键盘、硬盘、内存等设备，打开电源再用诊断卡检测，看代码指示是否有错。
5、如果有错、关闭电源，然后根据代码表示的错误检查故障发
生的部件，并排除故障。
主板诊断卡使用说明共19页文档

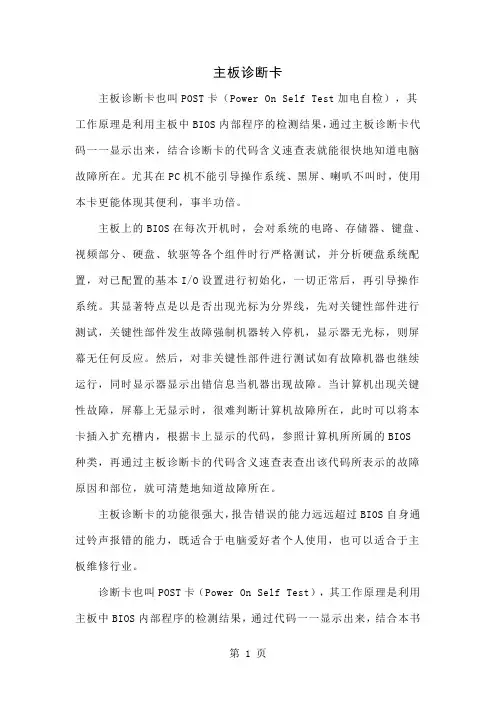

主板诊断卡主板诊断卡也叫POST卡（Power On Self Test加电自检），其工作原理是利用主板中BIOS内部程序的检测结果，通过主板诊断卡代码一一显示出来，结合诊断卡的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，事半功倍。
主板上的BIOS在每次开机时，会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件时行严格测试，并分析硬盘系统配置，对已配置的基本I/O设置进行初始化，一切正常后，再引导操作系统。
其显著特点是以是否出现光标为分界线，先对关键性部件进行测试，关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试如有故障机器也继续运行，同时显示器显示出错信息当机器出现故障。
当计算机出现关键性故障，屏幕上无显示时，很难判断计算机故障所在，此时可以将本卡插入扩充槽内，根据卡上显示的代码，参照计算机所所属的BIOS种类，再通过主板诊断卡的代码含义速查表查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
主板诊断卡的功能很强大，报告错误的能力远远超过BIOS自身通过铃声报错的能力，既适合于电脑爱好者个人使用，也可以适合于主板维修行业。
诊断卡也叫POST卡（Power On Self Test），其工作原理是利用主板中BIOS内部程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
诊断卡代码及所对应故障如下代码 Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
怎么使用主板诊断卡
怎么使用主板诊断卡怎么使用主板诊断卡主板诊断卡的工作原理就是利用主板BIOS内部自检程序的检测结果，通过代码一一显示出来，从而找到电脑主板故障。
目前市面上的主板诊断卡都是大同小异，有的只是个别的功能差异，所以下面介绍的诊断卡的使用方法是比较通用的。
1、诊断显示代码。
2、关电源，取出所有扩展插卡。
将诊断卡插入ISA槽或PCI槽(注意：诊断卡的的元件面朝向电源。
若插反，本卡和主板不会损坏，但都不工作。
)3、开电源，检查各发光二极管指示是否正常(其中BIOS信号灯可能闪烁)。
4、如果不正常，关电源，参照以下“指示灯功能速查表”排错，排错完毕后返回第3步。
RUN灯(总线脉冲)——若主板运行指令，此灯会闪亮，否则不亮。
CLK灯(总线时钟)——台式机的ISA、PCI或笔记本电脑的MiniPCI总线的CLK信号。
BIOS(BIOS读信号)——当诊断卡插在ISA总线槽上时，主板运行时对BIOS有读操作时就闪亮。
而四码诊断卡则与此相反。
IRAY(主设备准备好)——有IRAY信号时才亮，否则不亮。
FRAME(帧周期信号)——PCI槽或MiniPC槽有循环帧信号时灯才闪亮。
OSC(ISA振荡)——是ISA槽的'主振荡信号，空板通电则应常亮;否则主板的晶体振荡电路不工作，而无OSC信号。
RST(复位)——开机或按了RESET开关后亮半秒钟熄灭属正常;若不灭常因主板上的复位插针错接到加速开关或错接短路器，或复位电路坏。
12V(电源)——空板上电则应亮。
否则无此电压或主板有短路。
-12V(电源)——同上。
-5V(电源)——同上(只有ISA槽才有此电压)。
5V(电源)——同上。
3.3V(电源)——台式微机的PCI和笔记本的MiniPC槽特有的3.3V 电压，空板上电则应常亮，有些主板的PCI槽或MiniPC槽无3.3V电压，则不亮。
5、检查POST代码是否有错。
6、如果有错，关电源，根据“POST代码含义”排错，排错完毕后返回第3步。
电脑故障诊断卡的详细使用方法介绍图文教程

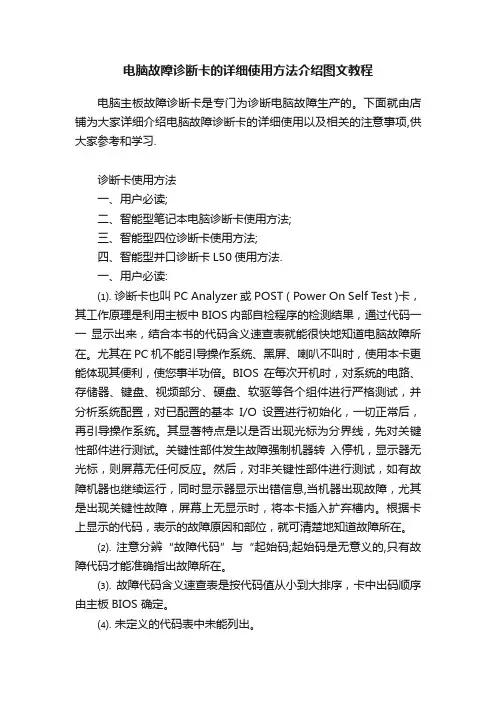

电脑故障诊断卡的详细使用方法介绍图文教程电脑主板故障诊断卡是专门为诊断电脑故障生产的。
下面就由店铺为大家详细介绍电脑故障诊断卡的详细使用以及相关的注意事项,供大家参考和学习.诊断卡使用方法一、用户必读;二、智能型笔记本电脑诊断卡使用方法;三、智能型四位诊断卡使用方法;四、智能型并口诊断卡L50使用方法.一、用户必读:⑴. 诊断卡也叫PC Analyzer或POST ( Power On Self Test )卡，其工作原理是利用主板中 BIOS 内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
BIOS 在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本I/O设置进行初始化，一切正常后，再引导操作系统。
其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。
关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息,当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内。
根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在。
⑵. 注意分辨“故障代码”与“起始码;起始码是无意义的,只有故障代码才能准确指出故障所在。
⑶. 故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS 确定。
⑷. 未定义的代码表中未能列出。
⑸ 对于不同 BIOS (常用的 AMI 、 Award 、 Phoenix )同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS, 您可查阅您的电脑使用手册，或从主板上的 BIOS 芯片上直接查看，也可以在启动的屏幕中直接看到。
⑹.有少数主板的 PCI 槽只有一部分代码出现，但 ISA 槽则有完整自检代码输出。
电脑主板四位诊断卡说明书
电脑主板四位诊断卡说明书(总25页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电脑公司技术员工具专区电脑主板四位诊断卡说明书诊断卡简介四位诊断卡＊ 电脑主板故障诊断＊ 单步与代码翻查功能，解决了其它版本诊错卡 代码一闪而过的弊端（新功能）＊ 测试PCI 和ISA 总线速度（新功能）＊ 诊断卡自身故障检测（新功能）＊ 主板系统总线测速功能（新功能）＊ 反插、插错不烧主板和诊断卡 ＊ 声音报障功能 ＊ 全贴片工艺，不伤手＊ 更好的兼容286－PIII 、PIV 高中低档主板 ＊ 四数码管，诊断更准确（新功能） 价格：只售－60元四位代码说明诊断故障1、开机自动进入2、按功能操作开关6次，显示 “0........” 8 8 8 8 故障 ISA-稳定性参考值 代码 PCI-前一码1单步功能按功能操作开关1次，显示“1........” 8 8 8 8 故障 显示当前处在单片中的第几步代码2测试速度按功能操作开关2次，显示“2........”8 8 8 8 显示总线速度十进制参考值，值越大速度越快PI005A四位诊断卡操作方法将PI005A四位诊断卡插到主板相应插槽上。
开机启动电源，此时诊断卡将自动开始诊错。
此时按诊错卡按键（2秒钟以上）。
则显示代码1，进入单步功能，此时按动一次按键（快速），则代码跳动一次；相应的代码，请参考说明书。
继续按诊错卡按键（2秒钟以上）则进入下一功能，主板总线测速功能；显示总线速度十进制参考值，值越大速度越快；使用其功能可以方便测试主板的速度，对于购买主板起参考作用。
继续按诊错卡按键（2秒钟以上）进入版本显示功能；诊断卡应显示0053 继续按诊错卡按键（2秒钟以上）进入自身显示检测功能，从0000、1111、2222.....直到FFFF，如显示正常，则为诊断卡自身显示功能正常继续按诊错卡按键（2秒钟以上）进入自身故障检测功能，若出现“5888”则诊断卡自身故障检测通过若显示“0000”则诊断卡自身故障检测未通过，诊断卡错误，或关闭电源得新拔插或更换插槽主板PIC和ISA总线测速功能说明在一块新的主板上，使用其功能，可以方便的测试主板PIC和ISA总线速度，即测即知；使用其功能，可以在购买主板时，起到参考作用；也可使用其功能，将总线速度快的主板买出好价钱。
主板诊断卡使用教程代码含义介绍
主板诊断卡使用教程代码含义介绍主板诊断卡也叫post卡，是维修主板的必备工具，主板BIOS 在每次启动时，都会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格的测试，并分析硬盘系统配置。
那么，主板诊断卡怎么用?以及主板诊断卡显示代码是什么意思?主板诊断卡主板诊断卡也叫post卡，是维修主板的必备工具。
一般来说，主板诊断卡可将主板启动时BIOS内部自检程序的检测过程转换成代码，读取卡上的显示代码，对照故障代码表，可快速诊断或定位主板、内存、CPU、电源等相关部件的故障。
下面我们具体来看看主板诊断卡的使用方法。
主板诊断卡使用方法：①将电脑关机(台式电脑);②将主板诊断卡，插在主板的PCI插槽;③开机，然后查看主板诊断卡显示的代码，通过代码即可定位电脑故障了。
总的来说，主板诊断卡使用非常简单，复杂的是代汉含义的理解，以下是主板诊断卡代码与指示灯状态见诊断卡说明书。
操作步骤当机器在加电启动的自检过程中出现无显故障时(例如：自检硬件不通过、喇叭报警、显示器不能正常显示等)1) 首先将电源供电断开，利用观察法，检查整机各部件的外观情况，是否有明显的外观不良和烧毁的痕迹;2) 如果没发现异常，再利用硬件最小系统法，将主板诊断卡插在ISA或PCI槽上(如主板带ISA槽，建议先选择ISA槽;如没有ISA 槽，再选择PCI槽。
选择PCI槽时最好是靠近中间的槽，因为该卡与少量主板有兼容性问题，使用第一个或最后一个PCI槽时可能引起“00”无显)，连接好喇叭与主板SPEAKER插座的连线;3) 接通电源，启动最小系统。
观察主板诊断卡左上角的两个发光管显示的代码，对照故障代码表，确认故障。
此时也可通过指示灯状态、喇叭声音来判断故障;4) 如果在最小系统下没发现问题，再利用逐步添加法，逐一添加其他设备，观察诊断卡显示代码的情况，找出故障件。
补充：主板选购注意事项1、工作稳定，兼容性好。
2、功能完善，扩充力强。
主板诊断卡使用
诊断卡也叫POST卡（Power On Self T est），其工作原理是利用主板中BIOS内部程序的检测结果，通过代码一一显示出来，结合代码含义就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
一、指示灯状态灯名信号名称说明CLK 总线时钟不论ISA和PCI只要一块空板（无需CPU），接通电源就应该亮，否则时钟信号坏BIOS 基本输入输出当主板运行对BIOS有读操作时会闪烁IRDY 主设备准备好有IRDY信号时才闪烁，否则不亮OSC 振荡有ISA槽的主振信号，空板通电应常亮，否则停振FRAME 帧周期PCI槽有循环帧信号时灯才闪烁，平时常亮RET 复位开机瞬间或按下RESET按钮后，亮半秒熄灭属正常情况；若常亮，通常为主板复位电路、复位按钮坏，或插针连接有误±12V 电源空板上电即应常亮，否则无此电压输出或主板有短路±5V 电源空板上电即应常亮，否则无此电压输出或主板有短路3.3V 电源空板上电即应常亮，否则无此电压输出或主板有短路二、常见代码：代码说明备注00或FF 运行一系列代码之后，出现00或FF代码，则主板OK 由于主板设计以及芯片组之间的差异，部分主板自检完成后可能显示23、25、26代码，属于正常情况一开机就显示一个固定的代码（如：00或FF），没有任何变化，通常为主板或CPU没有正常运行CO 初始化高速缓存主板或CPU故障C1或C6 内存自检（如：C1 表明内存有问题）此代码死机喇叭将报警，有些主板显示A7 31 显示器存储读/写测试或扫描检测失败主板显示部分或显卡故障，喇叭将报警41 初始化软盘驱动控制器主板BIOS问题三、操作步骤当机器在加电启动的自检过程中出现无显故障时（例如：自检硬件不通过、喇叭报警、显示器不能正常显示等）1）首先将电源供电断开，利用观察法，检查整机各部件的外观情况，是否有明显的外观不良和烧毁的痕迹；2）如果没发现异常，再利用硬件最小系统法，将主板诊断卡插在ISA或PCI槽上（如主板带ISA槽，建议先选择ISA槽；如没有ISA槽，再选择PCI槽。
主板诊断卡简要说明书
主板诊断卡简要说明书1主板诊断卡说明书-05-11 09:1700 . 已显示系统的配置;即将控制INI19引导装入。
.01 处理器测试1,处理器状态核实,如果测试失败,循环是无限的。
处理器寄存器的测试即将开始,不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型(正常或者制造)。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断;经过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器,发出TESTKBRD命令(AAH)通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位,核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
205 如果不断重复制造测试1至5,可获得8042控制状态。
已确定软复位／通电;即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备,停用视频、奇偶性、DMA电路片,以及清除DMA电路片,所有页面寄存器和CMOS停机字节。
已启动RO M计算ROM BIOS检查总和,以及检查键盘缓冲器是否清除。
DM A初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2,核实CPU寄存器的工作。
ROM BIOS检查总和正常,键盘缓冲器已清除,向键盘发出BAT(基本保证测试)命令。
.08 使CMOS计时器作初始准备,正常的更新计时器的循环。
已向键盘发出BAT命令,即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才经过。
核实键盘的基本保证测试,接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码,即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵,移位。
0B 测试8254通道0。
写入键盘控制器命令字节,即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
诊断卡详细使用说明
64K存储器测试。 第一个64DK RAM第11位故障。
1C 测试CMOS检查总和。 . 第一个64DK RAM第12位故障。
1D 调定CMOS配置。 . 第一个64DK RAM第13位故障。
1E 测定系统存储器的大小，并且把它和CMOS值比较。 . 第一个64DK RAM第
19 测试第1通道的中断控制器（8259）屏蔽位。 已开始更新存储器，接着将完成存储器的更新。 第一个64DK RAM第9位故障。
1A 测试第2通道的中断控制器（8259）屏蔽位。 正在触发存储器更新线路，即将检查15微秒通／断时间。 第一个64DK RAM第10位故障。
1B 测试CMOS电池电平。 完成存储器更新时间30微秒测试；即将开始基本的
14位故障。
1F 测试64K存储器至最高640K。 . 第一个64DK RAM第15位故障。
20 测量固定的8259中断位。 开始基本的64K存储器测试；即将测试地址线。
从属DMA寄存器测试正在进行或失灵。
21 维持不可屏蔽中断（NMI）位（奇偶性或输入／输出通道的检查）。 通过地
03 清除8042键盘控制器，发出TESTKBRD命令（AAH） 通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。 键盘控制器软复位／通电测试。 可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。 已确定软复位／通电；即将启动ROM。 DMA初如准备正在进行或者失灵。
DEBUG卡虽能很直观地指出系统无法启动的故障可能，但工具毕竟是工具，它也并非万能，使用DEBUG卡时也需注意几个方面的问题。
电脑主板故障诊断卡使用说明
电脑主板故障诊断卡使用说明
来源：长沙电脑维修发布时间：2010-06-22 01:32:03 查看次数：219
一.概述
诊断卡的工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本书
的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，
使用本卡更能体现其便利，使您事半功倍。
BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测
试，并分析硬盘系统配置，对已配置的基本I／O设置进行初始化，一切正常后，再引导操作系统。
其显
著特点是以是否出现光标为分界线，先对关键性部件进行测试。
关键性部件发生故障强制机器转入停机
，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试，对有故障机器也继续运行，同
时显示器无显示时，将本卡插入扩充槽内。
根据卡上显示的代码，参照你的机器是属于哪一种BIOS，再
通过本书查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
二.十六进制字符表
三.诊断卡的部件说明图
四.指示灯功能速查表
五.使用流程图（以最小系统为例）
第1页第2页第3页
