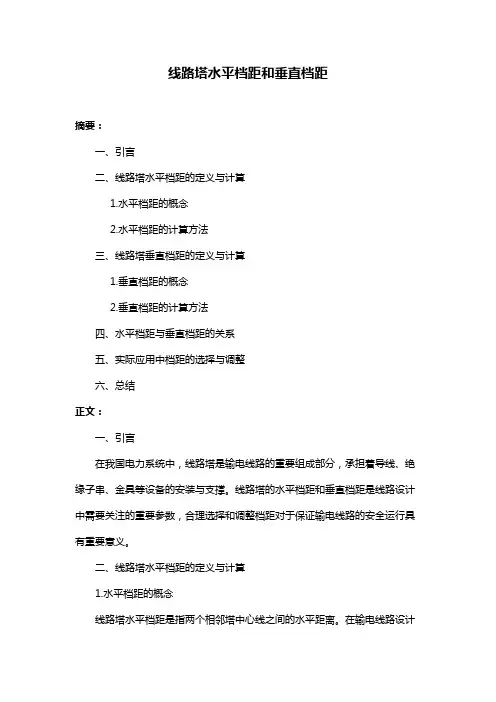

线路塔水平档距和垂直档距

线路塔水平档距和垂直档距摘要：一、引言二、线路塔水平档距的定义与计算1.水平档距的概念2.水平档距的计算方法三、线路塔垂直档距的定义与计算1.垂直档距的概念2.垂直档距的计算方法四、水平档距与垂直档距的关系五、实际应用中档距的选择与调整六、总结正文：一、引言在我国电力系统中，线路塔是输电线路的重要组成部分，承担着导线、绝缘子串、金具等设备的安装与支撑。

线路塔的水平档距和垂直档距是线路设计中需要关注的重要参数，合理选择和调整档距对于保证输电线路的安全运行具有重要意义。

二、线路塔水平档距的定义与计算1.水平档距的概念线路塔水平档距是指两个相邻塔中心线之间的水平距离。

在输电线路设计中，水平档距的大小影响到线路的施工难度、占地面积、对周边环境的影响等因素。

2.水平档距的计算方法线路塔水平档距的计算方法主要有经验公式法、解析法、数值法等。

实际工程中，通常采用经验公式法进行计算，即根据线路的电压等级、导线截面、塔的高度等因素，参照相关设计规范，查表得到水平档距。

三、线路塔垂直档距的定义与计算1.垂直档距的概念线路塔垂直档距是指两个相邻塔中心线之间的垂直距离。

在输电线路设计中，垂直档距的大小影响到线路的施工难度、塔的高度、导线的垂直距离等因素。

2.垂直档距的计算方法线路塔垂直档距的计算方法主要有经验公式法、解析法、数值法等。

实际工程中，通常采用经验公式法进行计算，参照相关设计规范，查表得到垂直档距。

四、水平档距与垂直档距的关系线路塔水平档距与垂直档距之间的关系主要体现在它们共同决定了线路的走向和布局。

在设计过程中，需要综合考虑两者的关系，以达到经济、合理的设计目标。

五、实际应用中档距的选择与调整在实际输电线路工程中，设计人员需要根据线路的地理环境、施工条件、运行要求等因素，对水平档距和垂直档距进行合理的选择和调整。

在调整过程中，需要参照相关设计规范，以确保线路的安全稳定运行。

六、总结线路塔水平档距和垂直档距是输电线路设计中的关键参数，对于保证线路的安全运行具有重要意义。

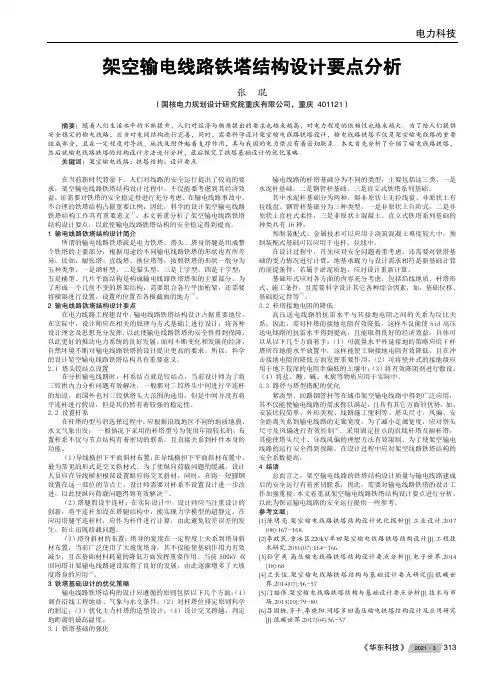

架空输电线路铁塔结构设计要点分析

电力科技架空输电线路铁塔结构设计要点分析张琨（国核电力规划设计研究院重庆有限公司，重庆 401121）摘要：随着人们生活水平的不断提升，人们对经济与物质提出的要求也越来越高，对电力程度的依赖性也越来越大。

为了给人们提供安全稳定的输电线路，应当对电网结构进行完善，同时，需要科学设计架空输电线路铁塔设计，输电线路铁塔不仅是架空输电线路的重要组成部分，且在一定程度对导线、地线及附件起着支撑作用，其与我国的电力供应有着密切联系。

本文首先分析了介绍了输电线路铁塔，然后就输电线路铁塔的结构设计方法进行分析，最后探究了铁塔基础设计的优化策略。

关键词：架空输电线路；铁塔结构；设计要点在当前新时代背景下，人们对线路的安全运行提出了较高的要求，架空输电线路铁塔结构设计过程中，不仅能要考虑到其经济效益，还需要对铁塔的安全稳定性进行充分考虑。

在输电线路事故中，不合理的铁塔结构占据重要比例，因此，科学的设计架空输电线路铁塔结构工作具有重要意义[1]。

本文着重分析了架空输电线路铁塔结构设计要点，以此使输电线路铁塔结构的安全稳定得到提高。

1 输电线路铁塔结构设计简介所谓的输电线路铁塔就是电力铁塔，塔头、塔身塔腿是组成整个铁塔的主要部分，根据用途的不同输电线路铁塔的形状也有所差异，比如，耐张塔、直线塔、换位塔等，按照铁塔的形状一般分为五种类型，一是酒杯型，二是猫头型，三是上字型，四是干字型，五是桶型。

几片平面结构是构成输电线路铁塔塔架的主要部分，为了形成一个几何不变的塔架结构，需要组合各片平面桁架，还需要将横隔进行设置，设置的位置在各横截面的地方[2]。

2 输电线路铁塔结构设计要点在电力线路工程建设中，输电线路铁塔结构设计占据重要地位，在实际中，设计师应在相关的原理与方式基础上进行设计，将各种设计理念及思想充分发挥，以此使输电线路铁塔的安全性得到保障，以此更好的推动电力系统的良好发展。

面对不断变化和发展的经济，自然环境不断对输电线路铁塔的设计提出更高的要求，所以，科学的设计架空输电线路铁塔结构具有重要意义。

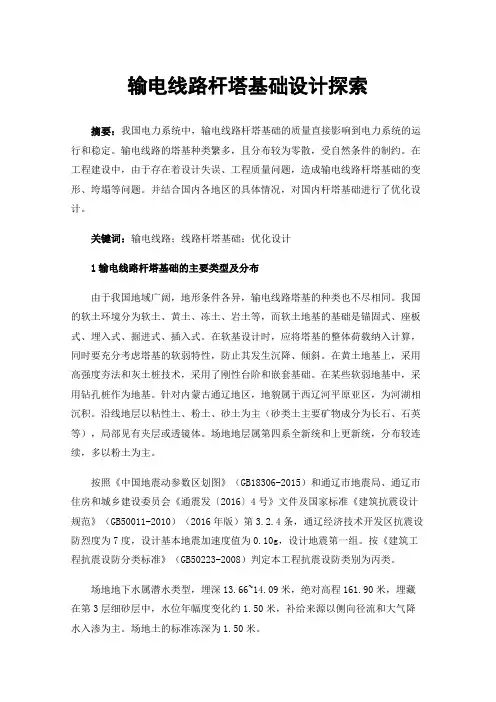

输电线路杆塔基础设计探索

输电线路杆塔基础设计探索摘要：我国电力系统中，输电线路杆塔基础的质量直接影响到电力系统的运行和稳定。

输电线路的塔基种类繁多，且分布较为零散，受自然条件的制约。

在工程建设中，由于存在着设计失误、工程质量问题，造成输电线路杆塔基础的变形、垮塌等问题。

并结合国内各地区的具体情况，对国内杆塔基础进行了优化设计。

关键词：输电线路；线路杆塔基础；优化设计1输电线路杆塔基础的主要类型及分布由于我国地域广阔，地形条件各异，输电线路塔基的种类也不尽相同。

我国的软土环境分为软土、黄土、冻土、岩土等，而软土地基的基础是锚固式、座板式、埋入式、掘进式、插入式。

在软基设计时，应将塔基的整体荷载纳入计算，同时要充分考虑塔基的软弱特性，防止其发生沉降、倾斜。

在黄土地基上，采用高强度夯法和灰土桩技术，采用了刚性台阶和嵌套基础。

在某些软弱地基中，采用钻孔桩作为地基。

针对内蒙古通辽地区，地貌属于西辽河平原亚区，为河湖相沉积。

沿线地层以粘性土、粉土、砂土为主（砂类土主要矿物成分为长石、石英等），局部见有夹层或透镜体。

场地地层属第四系全新统和上更新统，分布较连续，多以粉土为主。

按照《中国地震动参数区划图》（GB18306-2015）和通辽市地震局、通辽市住房和城乡建设委员会《通震发〔2016〕4号》文件及国家标准《建筑抗震设计规范》（GB50011-2010）（2016年版）第3.2.4条，通辽经济技术开发区抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震第一组。

按《建筑工程抗震设防分类标准》（GB50223-2008）判定本工程抗震设防类别为丙类。

场地地下水属潜水类型，埋深13.66~14.09米，绝对高程161.90米，埋藏在第3层细砂层中，水位年幅度变化约1.50米，补给来源以侧向径流和大气降水入渗为主。

场地土的标准冻深为1.50米。

因此，在通辽区域，一般采用灌注桩式基础、人工挖孔桩基础、台阶式基础等方式进行输电线路杆塔基础的施工。

关于输电铁塔结构优化设计的研究

关于输电铁塔结构优化设计的研究发布时间：2021-10-26T03:06:39.907Z 来源：《当代电力文化》2021年21期作者：匡济[导读] 在输电线路杆塔结构设计过程中，必须严格执行国家相关政策法规，充分考虑中国的安全、经济和相关条件匡济四川电力设计咨询有限责任公司 610000摘要：在输电线路杆塔结构设计过程中，必须严格执行国家相关政策法规，充分考虑中国的安全、经济和相关条件。

本文主要分析了输电线路杆塔结构设计的现状及优化措施，以供参考。

关键词：输电线路；铁塔结构；设计；现状；优化措施中国电网建设日趋繁荣。

因此，在电力系统运行过程中，架设高压或超高压线路已成为一种必要的方式。

输电线路是电力系统运行过程中非常重要的一部分，对我国工农业生产的发展具有重要意义，但在高压线路建设过程中，仍将受到诸多因素的影响，因此，我们必须根据实际情况对设计方案和图纸进行适当的调整，使施工更顺利地进行。

1国内输电线路铁塔结构设计的现状随着我国电网基础设施的发展，多层高压杆塔线路的铰接架设逐渐增多。

在铁塔施工中，高压铁塔的整体设计和铰接施工越来越受到人们的重视。

在塔架施工的全过程中，主要目的是通过塔架的铰接施工将所有重要的基础构件紧密连接起来。

在初步分析确定了结构电压变化水平、气相变化条件和结构塔头上的电间隙圆后，初步确定了影响塔杆结构性能的重要因素。

其次，在各种设置的操作过程中，必须注意确保整个结构的塔架构件的使用长度保持在相对合理的技术水平。

同时，还必须确保结构强度要求和结构稳定性要求能够完全满足国家相关行业标准和技术要求，以便更好、有效地控制结构塔本身的结构重量。

输电线路上的铁塔一般称为大型电力线路铁塔。

根据不同的技术用途对其功能进行严格分类后，大致可分为六类：耐张塔、直线跨越塔、转角跨越塔、换位跨越塔、终端跨越塔和动力跨越塔。

这些不同类型的电力杆塔在总体结构和功能特征方面也有一定的技术共性。

从整体结构来看，主要属于双层空间型和桁架型结构。

电力行业中的输电线路设计及施工流程

电力行业中的输电线路设计及施工流程一、引言电力行业是国家经济发展中不可或缺的重要领域，而输电线路设计及施工则是电力行业中的重要环节。

本文将重点介绍电力行业中输电线路设计及施工的相关流程，以及其在电力系统中的作用和重要性。

二、输电线路设计流程1.初步设计输电线路的初步设计需要考虑诸多因素，如输电距离、负载情况、地形地势、气候条件等。

设计师需要结合这些因素，进行线路走向、杆塔布置、导线选型等方面的初步设计。

2.工程测量初步设计完成后，需要进行工程测量。

工程测量是为了确保设计与实际场地的吻合度，包括地形测量、导线走向测量、杆塔定位测量等。

3.结构设计根据初步设计和测量结果，进行输电线路杆塔结构的设计。

结构设计要考虑线路的承载能力、抗风稳定性、导线的弹性拉缆能力等因素。

4.导线设计导线的设计包括导线截面面积、材料选择、导线弧垂等方面的确定。

合理的导线设计可以提高输电线路的传输能力和稳定性。

5.电力系统分析设计师还需要进行电力系统分析，包括潮流计算、短路计算、负荷流动等分析。

这样可以评估设计的合理性和线路的电气性能。

6.终审与审核设计方案通过终审与审核程序后，进入施工图设计阶段。

三、输电线路施工流程1.施工准备施工前需要进行各项准备工作，包括场地清理、杆塔基础建设、材料采购等。

2.杆塔组装根据设计方案，进行杆塔的组装。

组装过程中需要注意杆塔的垂直度和安装质量。

3.导线安装导线安装是输电线路施工的重要步骤，需要严格按照设计要求进行。

包括导线的固定、弧垂的调整等。

4.地线安装地线的安装是为了确保输电线路的安全，需要进行有效的接地处理。

5.绝缘子安装绝缘子的安装需要考虑其绝缘性能和装配质量，确保输电线路的安全运行。

6.线路调整与测试线路安装完成后，需要进行线路调整和测试，包括导线的张力调整、绝缘子的绝缘性能测试等。

7.竣工验收线路竣工后，需要进行验收。

验收内容包括线路的物理和电气性能等方面的检测。

四、结论电力行业中输电线路设计及施工流程是确保电力供应的重要环节。

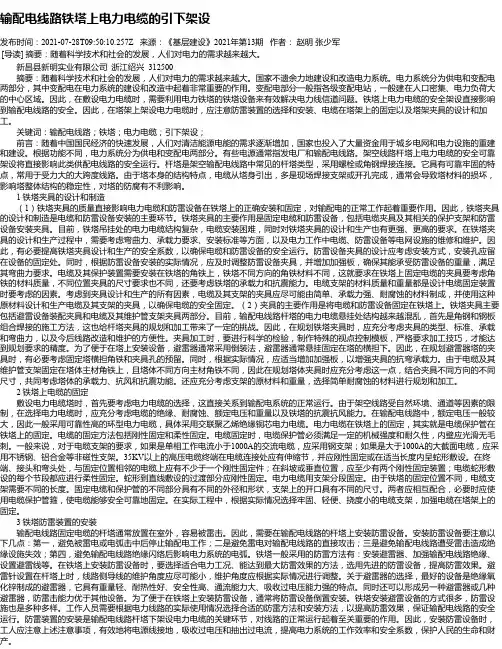

输配电线路铁塔上电力电缆的引下架设

输配电线路铁塔上电力电缆的引下架设发布时间：2021-07-28T09:50:10.257Z 来源：《基层建设》2021年第13期作者：赵明张少军[导读] 摘要：随着科学技术和社会的发展，人们对电力的需求越来越大。

新昌县新明实业有限公司浙江绍兴 312500摘要：随着科学技术和社会的发展，人们对电力的需求越来越大。

国家不遗余力地建设和改造电力系统。

电力系统分为供电和变配电两部分，其中变配电在电力系统的建设和改造中起着非常重要的作用。

变配电部分一般指各级变配电站，一般建在人口密集、电力负荷大的中心区域。

因此，在敷设电力电缆时，需要利用电力铁塔的铁塔设备来有效解决电力线信道问题。

铁塔上电力电缆的安全架设直接影响到输配电线路的安全。

因此，在塔架上架设电力电缆时，应注意防雷装置的选择和安装、电缆在塔架上的固定以及塔架夹具的设计和加工。

关键词：输配电线路；铁塔；电力电缆；引下架设；前言：随着中国国民经济的快速发展，人们对清洁能源电能的需求逐渐增加，国家也投入了大量资金用于城乡电网和电力设施的重建和建设。

根据功能不同，电力系统分为供电和变配电两部分。

有些电源通常指发电厂和输配电线路。

架空线路杆塔上电力电缆的安全可靠架设将直接影响此类供配电线路的安全运行。

杆塔是架空输配电线路中常见的杆塔类型，采用螺栓或角钢焊接连接。

它具有可靠牢固的特点，常用于受力大的大跨度线路。

由于塔本身的结构特点，电缆从塔身引出，多是现场焊接支架或开孔完成，通常会导致塔材料的损坏，影响塔整体结构的稳定性，对塔的防腐有不利影响。

1 铁塔夹具的设计和制造（1）铁塔夹具的质量直接影响电力电缆和防雷设备在铁塔上的正确安装和固定，对输配电的正常工作起着重要作用。

因此，铁塔夹具的设计和制造是电缆和防雷设备安装的主要环节。

铁塔夹具的主要作用是固定电缆和防雷设备，包括电缆夹具及其相关的保护支架和防雷设备安装夹具。

目前，铁塔吊挂处的电力电缆结构复杂，电缆安装困难，同时对铁塔夹具的设计和生产也有更强、更高的要求。

电气工程中的高压输电线路设计

电气工程中的高压输电线路设计随着现代社会的发展，电力的需求量越来越大，为了满足这一需求，高压输电线路不可或缺。

高压输电线路作为电力输送的主要方式之一，其设计和建设对整个电力系统起着至关重要的作用。

本文将介绍电气工程中的高压输电线路设计，包括高压输电线路的基本概念、常用材料、设计方法和常见问题等。

一、高压输电线路的基本概念高压输电线路是指为高压电力输送而建设的输电线路，其中电网电压在110kV以上的为高压线路。

高压电线路按电网电压等级可分为220kV、330kV、500kV、750kV、1000kV等多种。

高压输电线路的主要结构包括线路塔、导线、绝缘子、耐张线夹和接地装置等。

二、常用材料导线是高压输电线路的核心部件，其材料既需要具备足够的导电性能，又需要具备足够的机械强度和耐腐蚀性能。

常用的导线材料有铝合金、钢芯铝绞线、镀锌铁丝等。

在高海拔、寒冷或潮湿地区，需要使用具有防腐保护层的导线。

绝缘子是高压输电线路的重要组成部分，其主要作用是支撑和绝缘导线，防止电流外泄。

绝缘子材料通常为瓷质或复合绝缘子，具有很好的耐压性和耐老化性能。

线路塔是高压输电线路的重要组成部分，通常采用钢构架结构，需要具备足够的承载能力和抗风能力。

线路塔的种类和型号根据线路走向、地形地貌、电力负荷等条件而定。

三、设计方法高压输电线路的设计需要结合实际情况综合考虑，主要包括以下几个方面：1. 线路走向：选取合适的线路走向对于提高输电效率和减少建设成本具有重要意义。

线路的走向应尽量避免经过耕地、城市和生态敏感区等。

2. 确定导线截面和安装方式：导线截面越大，其输电能力越强。

但导线截面过大会增加建设成本，应根据电力负荷、输电距离等条件合理选择。

同时对于导线的安装方式，应根据线路走向、跨越方式等条件进行选择。

3. 确定绝缘子型号和数量：绝缘子应按照设计标准选择合适的型号和数量，以保证其能够承受应有的电压。

4. 耐张线夹和接地装置的设计：耐张线夹和接地装置对于保证线路的稳定性和安全性具有重要作用，应根据导线直径和电网电压等条件选择合适的设计方案。

输电线路杆塔结构优化设计分析

输电线路杆塔结构优化设计分析摘要：杆塔结构是输电线路不可分割的一部分，对输电线路的稳定运行起着重要作用。

在杆塔结构的应用中，输电线路需要与地面保持安全距离，因此有必要确保杆塔结构设计的合理性。

数据表明，杆塔结构的重量是输电线路投资效率的一个决定因素，因为它约占输电线路建设投资的35%。

当前中国逐步加大输电线路建设力度，输电线路杆塔结构优化设计是关键因素。

关键词：输电线路；杆塔结构；优化设计；引言对于整个输电线路来说,杆塔结构是其非常重要的组成部分,是保证输电线路可靠稳定运行的基础,在杆塔结构的可靠保障下,可以保证输电线路与地面的安全距离。

鉴于杆塔在输电线路中的重要作用,正确设计其结构尤为重要。

据有关统计,在输电线路建设投资中,杆塔结构的投资比例约为35%,说明杆塔结构设计和施工的合理性将对输电线路的投资效率产生重要影响。

随着我国输电线路建设的不断深入,对杆塔结构进行科学设计,提高其可靠性和安全性显得尤为必要。

1施工杆杆塔设对于输电线路的施工质量控制意义电力系统项目建设的过程中，架空输电线路施工的环境复杂，输电线路施工质量对整个电力系统质量都产生了直接影响。

输电线路一般都是露天施工作业，因此会受到环境因素影响。

此外，若施工方案设计缺乏科学性、施工技术不到位、施工交底工作不详细等问题，也会直接影响架空输电线路施工质量，所以必须要严格把控输电线路施工各个环节质量，从而强化整个电力系统工程建设质量。

此外，做好输电线路施工还可以确保整个电力系统建设的经济效益。

若架空输电线路施工质量较差，很容易造成返工问题，这样则会格外耗费大量的人力、物力、财力资源，直接增加了输电线路项目建设成本。

另外，若输电线路项目建设质量较差，还会耗费大量的资源进行后期维修，也会直接影响整个电力工程的经济效益。

高效的输电线路质量管理工作，还可以降低安全故事发生，确保电力工程建设的经济效益、社会效益，确保电力企业社会声誉更高。

所以，在电力工程建设的过程中，必须要注重输电线路项目建设质量，细致化对每个施工环节进行控制，确保电力工程整体施工质量。

输电线路转角塔比例

输电线路转角塔比例输电线路转角塔是输电线路中非常重要的组成部分，其比例设计对输电线路的稳定运行和安全性起着至关重要的作用。

在输电线路设计中，合理的转角塔比例设计可以有效减轻线路的受力，提高线路的运行效率，降低线路的故障率，保障电力系统的稳定运行。

因此，研究输电线路转角塔比例设计是一项具有实际意义和现实价值的课题。

一、输电线路转角塔的作用输电线路转角塔是用来改变输电线路的走向，使输电线路能够适应地形的变化和路线的转弯。

通过输电线路转角塔，可以有效减少输电线路的受力，使输电线路在转角处承受的荷载分散，减小线路的弯曲度，提高线路的安全性和稳定性。

此外，输电线路转角塔还可以起到支撑和固定输电线路的作用，保证输电线路的整体结构稳定，确保输电线路的正常运行。

二、输电线路转角塔比例设计原则在进行输电线路转角塔比例设计时，需要遵循一些原则，以确保线路的安全性和稳定性。

首先，转角塔的高度应根据线路的走向和地形的变化来确定，要保证转角塔的高度能够满足线路的需求，同时不过高不过低。

其次，转角塔的转角半径应合理设计，不宜过小过大，要考虑到线路的弯曲度和转弯的角度，保证线路在转角处受力均匀，不易受到过大的侧向荷载影响。

最后，转角塔的支撑结构和固定方式也需要合理设计，要确保转角塔能够稳固地支撑线路，并且能够适应地形的变化和环境的影响，避免线路因为转角塔设计不当而出现故障。

三、输电线路转角塔比例设计的影响因素输电线路转角塔比例设计受到多种因素的影响，主要包括线路的电压等级、线路的走向和长度、地形的变化、风载和冰载等外部荷载、输电线路的结构类型和材料等。

这些因素相互影响，会对输电线路转角塔的比例设计产生影响。

例如，对于高压输电线路，由于电压等级高、跨越距离远，转角塔的高度和转角半径需按照更为严格的标准来确定；对于走向复杂的输电线路，转角塔的设计也需要考虑到线路的弯曲度和转弯角度等因素；而在地形复杂或气候恶劣的地区，转角塔的支撑结构和固定方式需要更为周密和可靠。

输电线路的杆塔设计与优化

输电线路的杆塔设计与优化输电线路是电力系统中非常重要的部分之一，它是电力从发电站传输到用户处的主要途径。

事实上，输电线路中最重要的组成部分就是杆塔。

杆塔是为输电线路提供支撑和稳定的关键设备。

因此，设计和优化输电线路的杆塔也就变得至关重要了。

杆塔设计的影响因素杆塔的设计对输电线路的安全和稳定性具有很大的影响。

因此，在进行杆塔的设计和优化时需要考虑以下几个因素：1. 输电线路的类型和电压等级不同的输电线路类型和电压等级需要不同类型和不同高度的杆塔。

比如，高压输电线路需要更高的杆塔以支撑电力线的重量。

2. 地形和环境因素杆塔的设计还必须考虑到安装地形和环境因素。

如果在山区或其他复杂地形环境中，需要适应当地环境，确保杆塔的安全和稳定。

3. 杆塔的材料和制造工艺杆塔的材料和制造工艺对于杆塔的性能和寿命有着重要的影响。

合适的材料和制造工艺可以使杆塔更加坚固和可靠，减少维修和更换需要。

4. 经济性杆塔的设计还必须考虑到成本和效率因素。

设计出一种既高效且成本不高的杆塔方案可以为电力系统带来更多的价值。

杆塔设计的优化方法为了设计和优化输电线路的杆塔，需要采用一些优化方法：1. 采用合适的材料杆塔的材料对于它的耐用性和强度至关重要。

目前，常见的塔材有角钢、槽钢、钢管和钢板等。

材料的选用应兼顾塔身自重、塔身强度、杆塔耐腐性以及制作成本和塔的重量等方面。

2. 设计合适的杆塔高度对于输电线路，杆塔的高度是非常重要的，高度会直接影响到输电线路的稳定性。

因此，在设计杆塔时应考虑到线路的长度和高度，使得杆塔的高度足够满足线路的要求，但又不会增加成本。

3. 采用自动化设计工具现在市面上有很多优秀的自动化设计工具，如 ANSYS、ABAQUS 等。

这些工具可以通过分析和仿真来确定杆塔的最优结构和几何参数，从而确保杆塔能够承受线路的重量和风荷载。

4. 优化杆塔的设计对于传统的杆塔设计，大多都是先设计出构架，然后进行调整和改进。

而最近出现了一种基于进化算法的新型杆塔优化方法。

110千伏输电线路杆塔组立技术要点

110千伏输电线路杆塔组立技术要点发布时间：2022-11-14T04:08:39.199Z 来源：《新型城镇化》2022年21期作者：李光钊[导读] 输电线路担负着输送和分配电能的重要任务，是电力系统的一个重要组成部分，而在整个电网线路中，输电杆塔占据着极其重要的地位。

输电线路杆塔结构是电力架空线路设施中特殊的支撑结构件，是导线、地线、绝缘子串和基础的联结纽带，其结构设计将直接影响到整个电网线路的正常、穩定、安全运行。

因此，对于输电杆塔的设计应给予重视。

由于我国地域广阔、地形复杂，且输电线路中的杆塔施工部分是一项多工种、多专业的复杂工程，如何对输电杆塔进行科学、合理、有效的设计是保证电网可靠、安全运行的一大关键问题。

李光钊国网四川省电力公司广元供电公司四川广元 628000摘要：输电线路担负着输送和分配电能的重要任务，是电力系统的一个重要组成部分，而在整个电网线路中，输电杆塔占据着极其重要的地位。

因此，对于输电杆塔的设计应给予重视。

关键词：输电线路；杆塔组立；质量控制；降低风险引言110kv输电线路是电力系统的重要组成部分，担负着输送和分配电能的任务，并联络各发电厂变电站使之有效运行。

近年来，对送电线路工程的质量要求比过去更加严格规范，而电力行业的建筑施工部分是一项多工种、多专业的复杂的系统工程，尤其是具有专业性强，施工难度大建设周期短等特点。

它包括施工测量，土石方工程，基础工程、杆塔工程、架线工程、接地工程等几大部分。

要使施工全过程顺利进行，以达到预期的质量目标，就必须用科学的方法进行质量控制。

简述杆塔的类型

简述杆塔的类型杆塔是电力输配电线路、铁路等的重要支撑结构，通常由塔杆、横担和绝缘子组成。

杆塔的类型主要根据其用途、支撑方式和结构特点来分类。

在此，我们将针对杆塔的类型进行详细介绍。

一、按用途分类1.输电塔输电塔是电力系统中常见的一种杆塔类型，主要用于负责输送高电压的电能。

输电塔由多个杆塔组成，下面土建为U型，形似桥梁。

通常是采用混凝土建造，也有少量其他材料的制作，如钢制、木制等，其高度根据需求而定，一般在30米以上。

2.铁路杆塔铁路杆塔是铁路电气化时常见的一种杆塔类型，主要作用是支撑架空电缆或架空导线。

铁路杆塔通常由混凝土或钢材制成，建造工艺相对简单，具有承重能力强、使用寿命长、抗风、抗压、抗震等特点，安全性能更佳。

二、按支撑方式分类1.单回线杆塔单回线杆塔是指只用于支撑一根输电线路的杆塔，主要用于输电范围比较小的地区。

2.双回线杆塔双回线杆塔是一种支撑两个输电回路的杆塔类型。

在通常情况下，双回线杆塔的结构比单回线杆塔复杂，支撑的功率、线路和设备也会更多。

3.角杆塔角杆塔是建造在两个输电线路之间的杆塔类型，是风力较大的区域必不可少的一种特殊杆塔。

其主要作用是防止输电线振动过大，从而影响电力的传输稳定性。

4.转角杆塔转角杆塔通常建造在两条输电线路路线交叉的地方，用于改变输电线路的方向。

转角杆塔的结构较为特殊，建造难度也相对较大。

三、按结构特点分类1.钢管杆塔钢管杆塔以其高强度、抗风能力强、抗拉、抗压性能好等特点而被广泛采用。

这种杆塔通常由大量的钢管组成，可立于异地、复杂地形环境之中。

2.混凝土杆塔混凝土杆塔以其稳定性、耐久性、强度和安全性较好而被广泛采用。

这种杆塔通常由混合水、水泥、砂、石等混凝土材料组成，直接在地面浇筑而成。

结语杆塔是现代工业、交通、通讯等许多领域都无法离开的基础设施之一。

针对不同的建造环境和功能需求，杆塔的种类也呈现出不同的特点和结构。

我们在日常生活和工作中，可以更加了解这些杆塔的类型和特点，让综合运用更为得心应手。

输电线路铁塔基础选型设计及其优化思路

输电线路铁塔基础选型设计及其优化思路摘要：随着人民生活水平的不断提高，各个行业都在不断地发展。

电网建设是电网建设的基础，而电网建设的好坏将直接关系到电网的运营安全。

在实际的配电网络架空线路建设中，多数都是将铁塔作为工程杆塔来使用，但由于其自身建设的限制，加之其工作人员短缺、分布分散，很难保证其基础建设的质量。

根据高压输电线路工程的安全管理状况，对铁塔基础的选型和优化方法进行了分析，为同类工程提供借鉴。

铁塔是电力输送的重要基础设施，由于铁塔在工程中的使用日益普遍，因此，铁塔在地质条件恶劣的情况下得到了广泛的应用。

输电线路的铁塔基础在地质条件恶劣的情况下，其基础的选择和设计是十分必要的。

本文从铁塔基础的受力特点出发，结合工程实例，讨论了铁塔基础的选型和设计。

关键词：输电线路；铁塔基础；优化思路前言：目前，随着各种生产和城市化的快速发展，对电力的需求量越来越大，因此，近年来，我国的输电线路建设也是如火如荼。

而输电线路通常都是由高压铁塔来支持的，如果不支持，导线就会下垂，很可能会出现各种安全事故，甚至会影响到整个输电系统的正常运转。

我国输电线路的总跨径日益增多，对高压铁塔的需求日益增大。

随着线路长度的增大，总质量的提高也会增大，如果高压铁塔的承载能力达不到设计要求，将会对线路的安全和稳定造成很大的影响。

为此，要做好对输电线路铁塔基础的选择和优化，以适应今后输电线路发展的需要。

在全国范围内，输电线路、铁塔的施工都是以地基为基础，如果地基和基础出现质量问题，将严重影响线路的安全和稳定性，严重的可能造成人身伤亡，严重的危害社会的建设和发展。

输电线路的长距离运输是其典型的特点，其穿越路径的自然环境直接影响着基础条件的复杂性和不稳定性。

以往的大量施工经验证明，由于工程水文土质差异、滑坡、施工工艺不合理、设计偏差等原因，都会导致塔身变形、位移、不均匀沉降，严重时会导致塔身倒塌，从而引发电网安全事故。

一般说来，由于地质、水文等条件的不同，往往要根据不同的作用机理，选用合适的地基，并对其进行合理的优化，从而保证铁塔的安全稳定运行。

输电线路大跨越铁塔结构设计分析

产业科技创新　Industrial Technology Innovation104Vol. 1　No.1产业科技创新　2019，1（1）：104~105，108Industrial Technology Innovation CN 53-1237/N ISSN 2096-6164输电线路大跨越铁塔结构设计分析何兰宽（中国能源建设集团湖南省电力设计院有限公司，福建　福州　410007）摘要：在电力系统中，输电线路发挥着重要的作用，铁塔结构的合理设计，能够保证整个线路的安全，实现电力平稳的输送。

基于此，本文提出了合理设计曲臂传递纵向载荷、防腐设计、杆塔位优化、避免覆冰、地震、雷击的问题六种输电线路大跨越铁塔结构设方式，从而为施工质量提供保障。

关键词：输电线路；大跨越铁塔；结构设计中图分类号：TM753　文献标识码：A 文章编号：2096-6164（2019）01-0104-03随着社会经济的发展，人们的生活水平逐渐提高，对电力输送提出了更高的要求，其中输电线路铁塔发挥着重要作用，所以工作人员应加强对其的研究，根据施工场地的具体情况，对输电线大跨越铁塔进行合理设计，保证铁塔的建设要在保证安全稳定的前提下,尽量节约建设费用并降低对生态环境的破坏，从而为电力系统的平稳运行提供保障。

1　输电线路大跨越铁塔容易出现的问题1.1　覆冰危害在输电线路大跨铁塔运行过程中，如出现覆冰情况，导线覆冰及塔身构件覆冰会增加铁塔的承载负荷，在极端条件下，会出现铁塔构件破坏的情况。

在覆冰工况下铁塔破坏型式主要包括三种：（1）因竖向荷载引起的破坏。

随着导地线覆冰加大,挂点处垂直荷载不断增加,当主材或小材应力达到屈服强度时，横担主材出现弯折或纵向平面失稳，从而导致输电线路破坏。

此类破坏型式一般发生在铁塔覆冰阶段。

（2）因不均匀冰弯矩引起的破坏。

当铁塔前后侧档距或高差相差较大时 ,铁塔两侧会产生不均匀张力，材覆冰条件下此张力更易使铁塔主材应力逼近极限区分强度，导致横担或塔头主材出现破坏。

211167263_输电铁塔有限元分析与优化设计

- 106 -工程技术0 研究背景输电铁塔作为电力传输设备中的重要承载结构，其安全性与稳定性会直接影响整个电力系统的平稳运行[1]。

输电铁塔所受到的载荷也是复杂多样的，通常情况下，主要载荷包括导线自重、风力和覆冰等。

在这些不同载荷的耦合作用下，铁塔都应具有足够的力学强度以保证输电系统的正常运行[2]。

以特高压输电为代表的现代高等级输电线路对铁塔力学性能、安全性的要求越来越高，因此对输电铁塔进行结构强度分析，避免铁塔被严重破坏具有重要的现实意义。

铁塔的静态力学分析是其力学性能研究的基础，传统的铁塔结构设计方法是经验设计，即首先由设计人员根据相关要求设计出初始方案，然后由人工对结构进行校核，如果不满足力学性能的要求，再返回重新修改结构，再校核，如此反复，直到得出最终设计方案。

此设计方法效率较低、耗时较长且较依赖于设计人员的经验水平。

面对日益复杂、形式多样的输电铁塔的结构，此方法更难奏效。

随着现代计算力学的发展，有限元仿真模拟分析极大地提高了分析的精度和效率，该文选择ANSYS 软件作为分析平台，对输电铁塔进行有限元分析及优化设计。

1 输电铁塔结构有限元分析 1.1 研究对象输电铁塔结构形式繁多，改文拟对输电铁塔中一种较新的结构形式——四管钢管塔进行结构分析。

此塔为220kV 单回50°转角钢管塔，其主材和横材均采用钢管，塔高50m ，3个横担在高度方向上的位置及宽度为已知。

除此之外，其他所有信息均不确定，如横材间距、横担支撑杆间距、材料参数、主材、横材以及角钢截面尺寸等。

针对这种情况，先要进行经验设计，确定铁塔的基本形式，得出初始设计方案，然后对此方案进行有限元分析。

在进行有限元分析之前，有必要进行结构的简化，仅对反映结构主要力学性能的构件进行有限元分析。

如在输电铁塔中，可以先忽略连接螺栓、连接板和附加物等，针对塔体框架进行分析，既聚焦研究结构的受力行为，又避免浪费过多的计算资源。

1.2 几何建模固定参数的有限元模型，一旦输入固定参数，有限元模型几何形状、主要力学参数便基本固定，主要用于设定参数的力学分析，不能用于关键设计变量的最优化选择，普适性较差。

浅谈输电线路杆塔结构设计

浅谈输电线路杆塔结构设计
随着电力系统的发展，输电线路的建设也在不断加强。

输电线路的杆塔结构是其中重要的组成部分，其设计合理与否直接影响到线路的安全性和可靠性。

下面，我将从杆塔的选址、结构设计和材料选择等方面对输电线路杆塔结构设计进行浅谈。

杆塔的选址是杆塔结构设计的首要考虑因素之一。

在选址过程中，需要考虑到地形、土质条件、气候因素和周边环境等因素。

优化的选址能够减少杆塔在自然环境中的受力情况，提高杆塔的稳定性和可靠性。

杆塔结构的设计需要考虑到线路的运行工况。

输电线路在运行中会受到风压、冰压、温度变化等外力的作用，因此杆塔的结构设计需要能够满足这些工况要求。

常见的设计方法包括强度设计、刚度设计和疲劳设计等。

杆塔结构的材料选择是影响线路可靠性和安全性的重要因素之一。

传统的输电线路杆塔多采用钢材作为主要材料，钢材具有高强度、耐腐蚀等优点。

随着新材料的不断发展，复合材料杆塔逐渐应用于输电线路的建设中。

复合材料杆塔具有质量轻、强度高、绝缘性好等优点，能够提高线路的可靠性和安全性。

为了提高输电线路的可靠性，还可以考虑在杆塔结构上加装避雷针、挂点等设施，增加杆塔在雷电等极端天气下的承受能力。

输电线路杆塔结构设计探究

输电线路杆塔结构设计探究发布时间：2021-08-26T15:49:47.207Z 来源：《城镇建设》2021年第4卷第4月10期作者：邓杨兵胡友艺[导读] 在社会经济发展的强力推动下，各行各业都取得了较大的进步邓杨兵胡友艺滁州市智宏工程咨询有限责任公司安徽省滁州市 239000摘要：在社会经济发展的强力推动下，各行各业都取得了较大的进步。

输电线路杆的结构质量直接关系着电力系统的运行和发展，因此，输电线路杆塔结构设计工作极为重要。

但就当前输电线路杆塔结构设计工作来看，还需要对架空电线路结构进行优化，从而有效提高电能运输的安全性。

关键词：输电线路；杆塔；结构设计一、输电线路杆塔的概述输电线杆塔对于输电线路的施工是必不可少的重要结构部件，其主要功能是将线，避雷线及配套设备支撑架空，以确保线与地之间的所有相关导线和一些交叉保持对象之间的安全距离。

在电力系统中，电力杆塔的主要应用分为：直线杆塔、耐张杆塔、转角杆塔、换位杆塔、跨越杆塔、终端杆塔这五大类。

电力杆塔建设主要使用两种形式的材料：铁塔跟钢筋混凝土塔。

一般在输电线路电压等级大于110kV的情况下采用铁塔形式，电压等级小于66kV将采用钢筋混凝土塔。

在传输距离远的地方，线路电压等级高，施工环境复杂，环境一般采用铁塔。

因为铁塔结构的可变性，铁塔结构的安全性有很大的优势。

然而，使用铁塔的材料需求也很大，结构设计不合理会导致塔架本身的弯矩和承载力缺乏物料浪费。

因此，电力线杆塔必须根据线路电压等级，电路数量，环境条件来考虑，以便在实际情况下选择合适的杆塔形式，从而选择最合适的杆塔结构，从技术性、经济性方面综合对杆塔的选择进行评判。

二、杆塔结构优化设计的必要性杆塔结构在电力设计中是比较重要的设计内容，对于电力的运输质量以及效益具有很大的影响，就其杆塔结构而言，它是属于超静定结构，如果其中的一个杆件被破坏，其整体结构也可能不会受到太大影响，只有当被破坏的程度达到杆塔的最大荷载时，其杆塔才会被破坏。

架空输电线路杆塔结构设计技术规程

架空输电线路杆塔结构设计技术规程
1概述
架空输电线路杆塔是电力输电中最重要的组成部分，考虑到取电安全问题，对杆塔的结构设计有严格的技术规程要求。

本文介绍了架空输电线路杆塔结构设计技术规程的基本内容，为输电线路的建设和施工提供依据，也可作为设计单位和施工单位的参考。

2杆塔的基本要求
*高度*：杆塔高度是指距离地面到绝缘子串最高处的距离。

按不同地域不同挂线规格，对杆高有不同的要求。

*类型*：杆塔承载电线具有两种不同的类型：双悬吊塔，还有最常见的双角塔。

两种种类塔的结构形式不同，但是理论负载能力是相同的。

*结构受力*：杆塔结构的受力性能和它的抗风能力对电网安全具有重要作用。

要确保杆塔结构的安全性，有必要对其进行强度分析和稳定性分析。

3设计和施工质量要求
*设计*：设计规范体系应由设计单位按照国家有关标准和规范，给出自己经过计算分析的子桩及杆塔设计配置。

*施工*：施工单位应遵守运行维护规程，按设计规范进行安装施工，确保杆塔的质量和稳定性，并定期进行检查维护，保证电力系统安全运行。

4结束语
架空输电线路杆塔结构设计技术规程是保证电力系统安全运行的重要依据，以上是其基本内容，贯彻执行可以有效降低投资成本，提高发电效率，确保发电安全。
