发电厂电气部分考试复习知识总结
(完整word版)发电厂电气部分 知识点总结
2-1哪些设备属于一次设备二次设备答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
其中对一次设备和系统的运行进行测量、控制、监视和保护的设备称为二次设备电气主接线：由高压电气设备通过连接线，按其功能要求组成的接受和分配电能的电路第三章3-1长期发热短期发热意义和特点电气设备有电流通过时将产生损耗，这些损耗都将转变成热量使电气设备的温度升高。
发热对电气设备的影响；使绝缘材料性能降低；使金属材料色机械强度下降；使导体接触部分电阻增强。
导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。
这些热量在短时间内不容易散出，于是导体的额温度迅速升高。
同时，导体还受到电动力超过允许值，将使导体变形或损坏。
由此可见，发热和电动力是电气设备运行中必须注意的问题。
长期发热，由正常工作电流产生的；短时发热，由故障时的短路电流产生的。
3-3导体长期发热允许电流的根据是根据什么确定的？提高允许电流应采取哪些措施？是根据导体的稳定温升确定的，为了提高导体的载流量，宜采用电阻率小的材料。
导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。
导体的布置应采用去散热效果最佳的方式，而矩形截面导体竖放的散热效果比平放要好。
对电气主接线要求：可靠灵活经济4-2隔离开关与断路器的区别？对它们的操作程序应遵循那些重要原则断路器有开合电路的专用的灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通货切断电路的控制电器。
而隔离开关没有没虎装置，其开合电流作用极低，只能用做设备停用后退出工作时断开电路。
原则：①防止隔离开关带负荷合闸或拉闸。
②防止在断路器处于合闸状态下误操作隔离开关的事故发生在母线隔离开关上，以避免误操作的电弧引起母线短路事故。
高压断路器：正常运行时倒换运行方式，把设备或线路接入电路或退出运行，起控制作用；当设备或线路发生故障时，能快速切断故障贿赂，保证无故障回路正常运行，起保护作用。

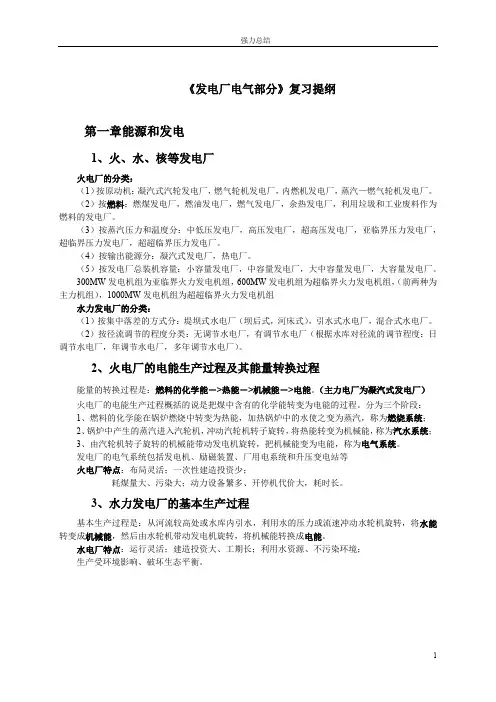

发电厂电气 复习 强力总结
强力总结
补充：
1、电气接线：
根据各种电气设备的作用及要求，按一定方式用导体连接起来所形成的电路。 一次电路（电气主接线） ：由一次设备按预期生产流程所连成的接受和分配电能的电路 二次电路（二次接线） ：由二次设备所连成的电路 300MW 及以上的发电机组都采用离相封闭母线 200MW 及以上的发电机—变压器级采用全连离相封闭母线
3
强力总结
第二章发电、变电和输电的电气部分
1、根据电气设备的作用不同将电气设备分为一次设备和二次设备
一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等 称为一次设备。主要包括： 发、变、输、配、用 （1）生产和转换电能的设备。 （发电机、电动机、变压器） （2）接通或断开电路的开关电器。(断路器、隔离开关、负荷开关、接触器和熔断器) （3）限制故障电流和防御过电压的保护电器。(电抗器、避雷器) （4）载流导体。 （裸导体、电缆） （5）互感器，包括电压和电流互感器。 （6）无功补偿设备（并联电容器、串联电容器和并联电抗器） （7）接地装置。 二次设备：对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称二次设备。 主要包括： （1）测量表计，如电压表、电流表、频率表、功率表和电能表。 （2）继电保护、自动装置及远动装置。 （3）直流电源设备，包括直流发电机组、蓄电池组和整流装置。 （4）操作电器、信号设备和控制电缆。
6
强力总结
5、载流导体长期发热和短期发热的特点、载流导体短期发热等计算
长期发热：由正常运行时工作电流产生 长期发热的特点：其温度变化范围不大，因此电阻 R、比热容 c 及散热系数 a 均可视为常数。 短时发热：指短路开始至短路被切除为止很短一段时间内导体发热的过程。 导体短路时发热的特点： （1）发热持续时间很短，导体内产生的热量来不及向周围介质散布，可认为在短路电流持续时 间内所产生的全部热量都用来升高导体自身的温度。即认为是一个绝热过程。 （2）导体温度变化范围很大，电阻和比热容也随温度而变，不能作常数对待。 载流导体短路时发热计算的目的在于确定短路时导体的最高温度 θh，它不应超过所规定的导体 短时发热允许温度，当满足这个条件则认为导体在流过短路电流时具有热稳定性。 载流导体短期发热计算最高温度 θh
发电厂电气复习要点
1.最大火、水、核电机组2.电力工业的基本任务和发展方向3.发电厂类型和分类4.火力发电电能生产过程5.变电所分类6.一次设备二次设备7.电气主接线概念8.电气主接线类型及优略9.母线（含旁路母线）、短路器、隔离开关作用及操作注意事项等10.单母线、双母线及带分段或是旁路的系统的倒闸操作过程11.先通后断原则，断路器与隔离开关的差别？12.母线分段或是带旁路的好处13.内桥外桥接线特点及适用范围14.变压器的选择原则15.限制短路电流的目的和方法16.导体短时发热的特点17.导体发热和散热的组成18.导体短路电流的热效应和导体的最高温度的计算题19.三相导体电动力的最大值及出现条件20.导体电动力的计算题目21.常见的厂用电率22.厂用负荷的分类23.厂用电的电压等级、中性点接地方式24.厂用工作电源的引接方式25.厂用备用电源的引接方式26.按炉分段27.断路器的作用28.电弧的产生、维持与熄灭29.交流电弧的特性及熄灭条件30.不同介质的灭弧特性31.高压断路器熄灭交流电弧的基本方法32.短路器型号的判定33.隔离开关的作用34.互感器的工作原理，准确等级及配置原则35.最小安全静距及各个值的含义36.配电装置的分类及应用37.屋内配电装置的分类及特点38.屋外配电装置的分类及特点39.成套配电装置及分类40.封闭母线的优点41.发电厂的控制方式42.变电站的控制方式43.二次接线图及类型44.二次接线图中图形符号的含义45.灯光监视的断路器控制回路的操作过程46.防跳措施47.中央信号装置的作用、构成及类型。
发电厂电气部分知识点总结
（1）电气设备的分类：
可修复元件：若元件(系统)投入使用一段时间后发生故障，经过修理后能再次恢复
到正常状态：发电机 变压器 断路器 输电线路
不可修复元件：若元件(系统)投入使用后，一旦发生故障便无法修复，或虽能修复
但很不经济 ：电容器 照明灯
（2）可靠性：元件、设备和系统在规定的条件和时间内，完成规定功能的概率
（1）基本要求：可靠性、灵活性、经济性 （2）设计原则：进出线较多（超过4回）采用母线作为中间环节，进出线较少，不
再发展和扩建的发电厂和变电所采用无汇流母线接线 （3）一般了解主接线的设计程序：
1 对原始资料分析 工程情况 电力系统情况 负荷情况 环境条件 设备供货情况
2 主接线方案的拟定和选择 3 短路电流计算和主要电器选择 4 绘制电气主接线图 5 编制工程概算
课程复习要点
绪论 第一章第二章 1. 了解现阶段我国电力工业的发展方针、现状
发展现状：目前我国基本上进入大电网、大电厂、大机组、高电压输电、高度自动控制 的新时代。 （1） 我国发电装机容量和年发电量均居世界第二位 （2） 各电网中500KV（包括330KV）主网架逐步形成和壮大。220KV电网不 断完善和扩充 （3） 1990年我国第一条从葛洲坝水电站至上海南桥换流站的±500KV直 流输电线路实现双极运行，使华中和华东两大区电网实现非同期联 网 （4） 随着500KV网架的形成和加强，网络结构的改善，电力系统运行的稳 定性得到改善。 （5） 省及以上电网现代化的调度自动化系统基本实现了实用化。
发电厂电气部分考试复习知识总结
发电⼚电⽓部分考试复习知识总结能源分为⼀次能源和⼆次能源。
⼀次能源：是指⾃然界中现成存在，可直接取得和利⽤⽽⼜不改变其基本形态的能源，例如煤炭，⽯油，天然⽓，⽔能，风能等。
⼆次能源：是指由⼀次能源经加⼯转换成的另⼀种形态的能源产品，例如电⼒，蒸汽，煤⽓，焦炭，汽油等，它们使⽤⽅便，易于利⽤，是⾼品质的能源。
1.发电⼚分为⽕⼒发电⼚，⽔⼒发电⼚，核能发电⼚，其他形式。
2.⽕⼒发电⼚按输出能源分为：凝汽式发电⼚和热电⼚。
3.电⽓接线分为⼀次接线（电⽓主接线）和⼆次接线。
4.⼀次设备：通常把⽣产，变换，输送，分配和使⽤电能的设备称为⼀次设备（如发电机，变压器，断路器）。
5.⼆次设备：对⼀次设备和系统的运⾏状态进⾏测量，控制，监视，起保护作⽤的设备，称为⼆次设备。
6.电⽓主接线⼜称⼀次接线。
7.配电装置：根据电⽓主接线的要求，由开关电器，母线，保护和测量设备以及必要的辅助设备和建筑物组成的整体即为配电装置。
配电装置按电⽓设备装设地点不同，可分为屋内配电装置（⼜称为发电机电压配电装置）和屋外配电装置（⼜称为⾼压配电装置）。
8.发热分类：（解答题）长期发热：是由正常运⾏时⼯作电流产⽣的。
短时发热：是由故障时的短路电流产⽣的。
9.为了保证导体可靠的⼯作，需使其发热温度不得超过⼀定的限值，这个限值叫做最⾼允许温度：导体的正常最⾼允许温度，⼀般不超过70摄⽒度，计⽇照80C，镀锡85C，镀银95C。
硬铝200°C ，硬钢300°C10.载流量计算（计算题）公式69页，3-20,3-2111.短路发热：是指短路开始⾄短路被切除为⽌很短⼀段时间内导体发热的过程。
⽬的：就是确定导体的最⾼温度。
12.短路发热计算题公式：72页3-26,3-30 172页例题3-2仔细看.13.电动⼒的概念：电动⼒是磁场对载流导体的⼀种作⽤⼒。
（可应⽤毕奥—沙⽡定律法计算）14.电动⼒有计算题，78页，公式3-44。
15.最⼤电动⼒在中间相（或B相）。
发电厂电气部分复习要点
1.什么是一次设备？什么是二次设备？通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器断路器等称为一次设备；对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备，如测量表计、继电保护和自动装置等称为二次设备。
2.导体发热温度的限值？怎样计算短路电流的热效应？为了保证导体可靠的工作，须使其发热温度不得超过一定限值。
这个限值叫做最高允许温度。
按照有关规定：导体的正常最高允许温度，一般不超过70°C；在计及太阳辐射（日照）的影响时，钢芯铝绞线及管形导体，可按不超过80°C来考虑；当导体接触面处有镀（搪）锡的可靠覆盖层时，允许提高到85°C；当有银的覆盖层时，可提高到95°C；P73 例3-2。
3.怎样确定导体长期允许电流？提高导体载流量的方法?导体长期允许电流是根据热平衡来计算的，也就是导体在通过电流时产生的热量和工作环境中散失掉的热量相等时，导线的温度最高不能超过某一限定值时导体通过各电流。
这一限定值会根据环境的不同来选择，例如导体表面附着有绝缘材料时，不能超过绝缘材料的允许温度。
采用电阻率较小的材料,导体的外形应使其表面积较大,导体布置应采用散热效果最佳的方式。
4.导体动态应力系数的含义？怎样计算短路电流的最大电动力？导体发生振动时，在导体内会产生动态应力。
对于动态应力的考虑，一般是采用修正静态计算法，即在最大电动力Fmax上乘以动态应力系数β(β为动态应力与静态应力之比值),以求得实际动态过程中动态应力的最大值；P79例3-3。
5.对电气主接线的基本要求是什么？可靠性、经济性和灵活性。
6.为什么要限制短路电流？限制短路电流方法有哪些？短路电流直接影响电气设备的安全，危害主接线的运行，为使电气设备能承受短路电流的冲击，往往需选用加大容量的电气设备，这不仅需要增加投资，甚至会因开断电流不能满足而选不到符合要求的电气设备。
为了能合理的选择轻型电气设备，在主接线设计时，应考虑采取限制短路电流的措施；加装限流电抗器、采用低压分裂绕组变压器、采用不同的主接线形式和运行方式。
发电厂电气部分考试重点
发电厂电气部分考试重点1、母线的截面选择及场所：截面选择①按最长期工作电流选择②按经济电流密度选择，场所：发电厂的主母线和引下线以及持续电流较小，年利用小时数较低的其他回路导线，一般按最大长期工作电流选择，而发电机出口母线，以及年平均负荷较大，且长度长的回路的导线，则应按经济电流密度选择。
2、全连式封闭母线的优点：①运行可靠性高②可有效减小母线及其附近短路时母线间的点动力③可显著降低母线附近钢构的发热④外壳多点接地可保证人体触及时的安全⑤维护工作量小⑥母线和外壳之间可兼做强迫冷却介质通道，课大大提高母线的截流量。
3、全连式封闭母线的缺点：①母线的自然散热条件较差②外壳会发热产生损耗③有色金属消耗量较多，投资较大。
4、隔离开关用途：①隔离电压②可接通或断开很小的电流③可与断路器配合或单独完成倒闸操作。
5、电流互感器的作用：①将一次系统各级电压均变成100v（或对地100v//√3）以下的低电压，将一次系统各回路电流均变成5A以下的小电流，以便于测量仪表及继电器的小型化、系列化、标准化②将一次系统与二次系统在电气方面隔离，同时互感器二次侧必须有一点可靠接地，从而保证了二次设备及人员安全。
指出：电流互感器正常运行时基本处于短路状态，其二次绕组绝对不允许开路运行。
6、电压互感器二次侧不能短路，二次侧电压100v电流值很大，容易烧坏设备。
解决方法：安装低压断路器和低压熔断器。
7、在选择电气设备时的基本要求：①按正常工作条件选择②按短路条件校验热稳定性和动稳定性③对于断路器熔断器等还要校验其断开电流的能力。
8、母线的选择内容包括：①确定母线的材料、截面形状、布置方式②选择母线的截面积③校验母线的动稳定和热稳定④对重要的和大电流母线校验其共振频率⑤对110kv及以上的母线，还应校验能否发生电晕。
9、高压断路器的作用：①可以在正常情况下接通或断开电路②在系统故障的情况下自动的断开电路③断开电路时会在断口处产生电弧，为此，断路器设有专门的灭弧装置，灭弧能力是断路器的核心性能。
复习发电厂电气部分份
复习发电厂电气部分份电气工程是电力发电厂最关键的部分之一，它的稳定性和可靠性直接影响着发电厂的运行效率和生产量。
因此，在发电厂的运行过程中，对电气部分进行复习是非常必要的。
本文将针对发电厂电气部分的复习进行详细解析。
一、电气部分复习的主要内容1. 发电机系统发电机是发电厂的核心设备之一，其稳定性和可靠性直接影响发电厂的电力输出。
在复习发电机系统时，需要关注以下内容：发电机的接线方式，发电机的定子和转子电气参数，发电机的保护系统，发电机的空气冷却系统及其检测。
2. 输电系统输电系统是发电厂将电力输送到远处的重要系统。
对于输电系统的复习，需要关注以下内容：高压开关柜、变压器、电缆、保护装置等的运行情况，保持适当的温度、压力和电压水平。
3. 配电系统配电系统是将发电机生成的电力分配到各个消费者的系统。
复习配电系统需要关注以下内容：配电线路的连接方式、变电器的运行参数、电缆的运行状况、保护装置的操作情况等。
4. 自动化系统自动化系统在电力生产中发挥着重要作用。
对于自动化系统的复习，需要关注以下内容：控制系统和监测系统的功能和性能，系统连通性的测试，功能和数据采集的日志记录系统，以及系统错误检测和诊断。
二、电气部分的复习方法1. 系统性复习对于发电厂电气部分的复习，最好是系统性分析，只有了解每个系统之间的关系，才能全面、深入地了解整体的情况。
可以使用各种手段进行系统性复习，比如画草图，或者检查系统的流程图等来分析系统之间的关系。
2. 数据测量通过数据测量来了解发电厂电气部分的情况是非常必要的。
这包括对发电机、变压器、电缆和保护装置等的电气参数的检查。
可以使用各种工具进行测量，比如万用表和数字化测试仪等。
3. 保养检查通过进行保养检查来了解电气设备的状态和运行情况，这是非常必要的。
可以根据设备的保养手册，对各个电气设备进行保养，对设备进行清洁和检查。
这样可以确保设备状态良好，运行效果更加稳定和可靠。
三、电气部分的复习意义电气部分是发电厂生产的核心部门之一，其优化和改进可以帮助提高发电厂的生产效率和降低运营成本。
发电厂电气知识点
发电厂电气知识点1.电力系统：发电厂的电力系统是由发电机、变压器、开关设备等组成的，主要包括发电机出线、变压器、电路开关、电力传输线路和配电系统等。
电力系统中的每一个组件都承担着重要的作用。
2.发电机：发电机是发电厂的核心设备，将机械能转化为电能。
发电机通过转子和定子之间的磁场作用，产生电流。
发电机的类型包括直流发电机和交流发电机，其中交流发电机又分为同步发电机和异步发电机。
3.变压器：变压器是电力系统中的重要组成部分，用于将电能从一级电压变为另一级电压。
变压器分为互感器和自耦变压器两种类型，常用于电力传输和配电系统中。
变压器的主要功用是提供适合传输和分配的电压。
4.开关设备：开关设备用于控制和保护电力系统中的电气设备。
常见的开关设备包括断路器、隔离开关和负荷开关等。
通过合理配置和使用开关设备可以实现对电力系统的灵活控制和安全保护。
5.保护装置：保护装置是为了防止因故障产生的电流或电压过大而对电力设备造成损坏，保护装置可以及时切断电路，保护电力设备的安全运行。
常用的保护装置有熔断器、过流保护器、差动保护器和接地保护器等。
6.电力系统的安全和可靠运行：电力系统的安全和可靠运行是发电厂的重要任务。
为了确保电力系统的安全性，需要合理设计和配置电气设备，加强运行和维护管理，建立完善的安全防护措施。
7.电力系统的调度和管理：发电厂的电力系统需要进行统一调度和管理，以确保电力的供需平衡和稳定运行。
电力系统的调度和管理要求对电力设备进行合理的配置和控制，灵活运用各种调度手段，优化电力系统的运行效率。
8.电力系统的监视和控制：为了对电力系统的运行状况进行监视和控制，发电厂需要建立相应的监视和控制系统。
监视和控制系统可以实时监测电力设备的运行状态，及时发现故障并采取相应的措施进行处理。
总之，发电厂的电气知识点涉及到电力系统、发电机、变压器、开关设备、保护装置以及电力系统的安全、调度、管理、监视和控制等方面的内容。
发电厂电气部分考试复习总结
一次设备：通常把生产、变换、分配、使用电能的设备称为一次设备。
二次设备：对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备。
发热对电气设备的影响：1、使绝缘材料性能降低2、使金属材料机械轻度降低3、使导体部分接触电阻增加长期发热的特点：1、发热由正常工作电流引起；2、发热量少，温升不高；3、发热连续且长期；4、发热与散热相等；5、电阻、比热容可以看做不变。
短期发热特点：1、发热由短路电流引起；2、发热量多，温升高；3、发热时间短；4、由于发热时间短，热量来不及散发，全部用于导体温升；5、电阻和比热容不是常数，随温度变化。
导体最高允许温度（70摄氏度），导体通过短路电流时，对硬铝及锰铝（200摄氏度），硬铜（300摄氏度）三相短路中B相受电动力最大。
电气主接线要求：可靠性、灵活性、经济性。
电气主接线分类：有母线接线，无母线接线有母线接线形式：单母线接线，单母线分段接线，单母线带旁路接线；双母线接线，双母线分段接线，双母线带旁路接线；无母线接线形式：桥形接线，角形接线，单元接线。
主母线作用：汇集电能和分配电能；旁路母线：主要用于配电装置检修断路器时不断回路而设计的。
旁路母线的作用：当正常出线的开关发生故障需要检修时，有旁路母线代其出线。
分段旁路作用：减少设备，节省投资。
双母线接线特点：1、供电可靠2、调度灵活3、扩建方便。
双母线接线倒闸操作：{（倒母线）1）合母联断路器两侧隔离开关2）合母联断路器向备用母线充电，检验备用母线是否完好；3）切断母联断路器控制回路电源4）依次合入与II组母线连接的母线隔离开关（除母联断路器外）5）依次断开与I组母线连接的母线隔离开关（除母联断路器外）6）投入母联断路器控制回路电源，拉开母联断路器及两侧隔离开关。
（母线侧隔离开关检修）1）拉开断路器1QF和隔离开关1QS1和1QS2；2）按照倒母线的操作步骤将电源1和2以及除WL1外全部出线转移到II母线上工作；3）拉开母联断路器及两侧隔离开关。
发电厂电气部分复习资料.doc
1、火电厂按动能：凝汽式火电厂、热电厂、燃气轮机发电厂2、变电站的作用：变换电能电压，接受和分配电能3、一次设备：直接生产、转换和输配电能的设备4、二次设备：对一次设备进行监察、测量、控制、保护和调节的设备4.发电机额定电压与系统的关系：U NG=1.05U NS U NM=U NS5、导体：导体长期发热温度70°C,短时发热温度200-300°C,基准温度25°C5、正常发热原因：电流通过导体电阻，太阳照射。
1）在导体电阻和接触连接部分的电阻产生的损耗2）在设备的绝缘材料中产生的介质损耗3）再交变电流磁场作用下，在导体周围金属物件中产生的涡流和磁滞损耗。
6、导体散热方式：对流、辐射、导热7、短路电流存在时间：继电保护时间、断路器全断开时间8、最大电动力出现在三相短路中间相9、熄灭交流电孤：采用特殊灭弧介质、吹弧、断口加装并联电阻、多断口灭弧、金属栅片灭孤、狭缝火孤10、交流与直流电弧区别：交流电弧每半周期过零一次，电弧暂时熄灭，直流电弧没有。
不重燃：UpUhK公式），Uj---弧系耐交电压UhL-外加恢复电压11、近阴极效应：交流电流过零后，近阴极附近的薄层空间介质强度突然升高的现象12、母线分类：敞露式（硬：矩形、槽形、管型；软：组合导线）、封闭式（全连或分相母线、共箱式）。
作用：汇集和分配电流。
12、绝缘体作用：支持和固定载流导体，并使其对地或其他导体绝缘。
13、限流电抗器：限制回路中通过的短路电流、便于选择轻型电气设备14、串联电抗器：与并联电容器串联，滤除指定高次谐波，减少电压波形畸变，提高电压质量，抑制合闸涌流15、并联电抗器：补充电网中充电功率16、熔断器的作用：保护电路中的电气设备使其免受过载和短路电流的伤害最小熔断电流要大于熔体额定电流即I mi n>lNo保护特性：反映熔断时间t与通过电流I的关系17、断路器划分：油介质断路器、SF6断路器、真空断路器、压缩空气断路器。
发电厂电气部份复习资料
发电厂电气部份第一章1．将各种一次能源转变成电能的工厂，称为发电厂。
按一次能源的不同发电厂可分为：火力发电厂、水力发电厂、核能发电厂以及风力、地热、太阳能、潮汐能发电厂等。
2．电力系统=发电厂+变电所+输电线路+用户动力系统=电力系统+动力装置电力网=变电所+输电线路+用户3．水电厂分类：按集中落差的方式分为：（1）堤坝式水电厂{又分为1).坝后式水电厂2).河床式水电厂}（2）引水式水电厂（3）混合式水电厂按径流调节的程度分为:无调节水电厂和有调节水电厂。
（根据水库对径流的调节程度，又可分为按日、年、多年）4．抽水蓄能电厂在是电力系统中的作用：1）调峰2）填谷3）备用4）调频5）调相第二章1．什么叫一次设备、二次设备，各次都包括哪些设备？通常所生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
包括：a)生产和转换电能的设备。
如发电机将机转电，电动机将电转机，变压器将电压升高或降低b)接通或断开电路的开关电器。
如断路器、隔离开关、负荷开关、熔断器、接触器等c)限制故障电流各防御过电压的保护电器，如电抗器和避雷器d)载流导体。
如裸导体、电缆等e)接地装置。
对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称为二次设备。
包括：a)仪用互感器。
如电压、电流互感器b)测量表计。
如电压表、电流表、功率表和电能表等。
c)继电保护及自动装置d)直流电源设备。
如直流发电机、蓄电池组和硅整流装置等e)操作电器、信号设备及控制电缆。
2．什么叫电气主接线及其作用在发电厂和变电站中，根据各种电气设备的作用及要求，按一定的方式用导体连接起来所形成的电路称为电气接线。
其中，由一次设备，如发电机、变压器、断路器等，按预期生产流程所连成的电路，称为一次电路，或称电气主接线。
由二次设备所连成的电路称为二次电路，或称为二次接线。
其作用：电气主接线表明电能汇集和分配的关系以及各种运行方式。
第三章1、导体发热对电气设备的影响：a)使绝缘材料的绝缘性能降低b)使金属材料的机械强度下降c)使导体接触部分的接触电阻增加2、短路电流热效应计算包括：等值时间法和实用计算法见书P71-733、三相短路时，最大电动力出现在中间相，也就是所受电动力最大。
发电厂电气复习重点
第一章1.电能是由一次能源经加工转换而成的能源，称为二次能源2.抽水蓄能电厂的作用：调峰，填谷（独具），事故备用，调频，调相，黑启动，蓄能3.核电厂是利用核燃料裂变链式反应。
核电厂通常由核系统和设备两大部分组成，又称核岛与火电厂相比，核电厂建设费用高，但燃料费用低4.将生产、变换、输送、分配和使用电能的设备称为一次设备，如发电机，电动机，变压器，断路器，隔离开关，电抗器、避雷器、载流导体，互感器，串联电容器（330千伏以上），并联电容器，并联电抗器，接地装置5.将对一次设备和系统的运行状态进行测量、控制、监视、起保护作用的设备称为二次设备，包括测量表计、继电保护、自动装置、远动装置、直流电源设备、操作电器、信号设备、控制电缆6.300兆瓦机组用强制循环汽包炉，600兆瓦机组用直流锅炉7.超超临界压力发电厂，蒸汽压力一般为26.25MPa8.防御过电压的电气设备有避雷器和火花间隙9.断路器有强有力的操作机构，用于快速分合触头，远方操作，有可能因为遮断容量不足发生爆炸，低压系统有时采用熔断器加接触器的方式来代替断路器10.隔离开关触头多暴露在空气中，肉眼可见，人工操作或者电动机操作11.电力系统由发电厂，变电站，输电线路，用户组成第二章1.发热对电气设备影响：使绝缘材料绝缘性能降低使金属材料机械强度下降使导体接触部分的接触电阻增加2.导体的正常最高允许温度，一般不超过70摄氏度在计及太阳辐射影响时，可按80来考虑当导体接触面镀有可靠覆盖层时，可按85考虑，有银的覆盖层可提高到953.导体通过短路电流时，短时最高允许温度可高于正常最高允许温度，对硬铝及铝锰合金可取200，对硬铜可取3004.导体的发热来自于导体电阻损耗的热量。
热量的耗散有对流，辐射，导热三种形式5.导体的集肤效应系数与电流频率，导体形状和尺寸有关6.由气体各部分发生相对位移将热量带走的过程，称为对流，对流分为自然对流散热和强迫对流散热7.热量从高温物体以热射线方式传给低温物体的传播过程，叫辐射8.增大导体载流量方法：减小交流电阻：采用电阻率小的材料，增大导体截面，减小接触电阻增大复合散热系数：改变导体布置方式增大散热面积9.载流导体短路时发热计算的目的在于确定短路时导体最高温度10.短路时间包括保护动作时间和断路器全开断时间第三章1.电弧的产生和维持是触头绝缘介质的中性质点被游离的结果游离就是中性质点转化为带电质点电弧的形成过程就是气态介质或固态、液态介质高温气化后向等离子体化的转化过程电弧是一束游离的气体放电现象，是自持放电，容易变形电弧由阴极区，阳极区，弧柱区三部分组成电弧的形成通常经过电子发射，碰撞游离，热游离三个阶段过程电子发射：在触头分离最初时间，触头电极阴极区发射电子对电弧过程起决定性作用，发射电子方式有热电子发射和强电场发射（主要）电弧的形成主要是碰撞游离维持电弧燃烧的是热游离电弧中发生游离的同时，也发生着去游离，去游离的形式：复合，扩散2.交流电弧具有过零值自然熄灭及动态的伏安特性两大特性电弧温度变化即热游离程度变化滞后于电流变化，因而电弧电压呈马鞍形燃弧电压大于熄弧电压决定交流电弧熄弧的基本因素是弧隙的介质强度恢复过程和加在弧隙上的电压恢复过程（二者同时存在）3.电弧间隙的介质强度是指间隙的介质强度等于某一电压，将这电压加在间隙上时，间隙的游离与去游离平衡，游离程度不变弧隙介质强度恢复过程是指在电弧电流过0后，弧隙的绝缘能力在经过一定的时间恢复到绝缘的正常状的过程，弧隙介质强度以耐受电压Ud表示。
发电厂电气部分知识点
发电厂电气部分1】电气主接线必须满足可靠性、灵活性、经济性三项基本要求。
2】电流互感器的接线方式有：单相式、不完全星形接线、两相差接线、三相星形接线等四种。
3】电压互感器的接线方式有等四种单相电压互感器接线、V－V接线、一台三相五柱式接线、三台单相三绕组电压互感器接线。
4】电力系统中性点的接地方式分为三种直接接地、不接地和经消弧线圈接地。
5】对电气主接线的基本要求有哪些？基本形式有哪些？答：①保证必要的供电可靠性；②保证电能质量；③具有一定的灵活性和方便性；④具有一定的经济性。
基本形式：有汇流母线的接线形式分为单母线接线和双母线接线。
无汇流母线的分为桥形接线和单元接线。
6】、厂用电的接线原则及形式是什么？答：厂用电的接线原则：可靠性、灵活性和经济性。
厂用电接线的基本形式：⑴高压厂用母线的接线：单母线分段接线，且按炉分段。
⑵低压厂用母线的接线：①对大型发电厂，常采用按炉分段原则；②对中小型发电厂，则根据实际厂用低压负荷大小和重要程度，一般全厂只分为二段或三段。
⑶全厂公用性负荷：①应根据负荷容量及对供电可靠性要求，分别接在各段母线上，但是要适当集中。
②当公用负荷较多、容量较大时，可设置公用母线段，但对相同的I类公用电动机不应全部接在同一母线上。
同一机炉的厂用电负荷接在同一段母线，便于运行管理和检修。
7】厂用变压器的选择？答：（1）额定电压。
厂用变压器的额定电压应根据厂用电系统的电压等级和电源引接处的电压确定变压器一、二次额定电压必须与引接电源电压和厂用网络电压一致。
（2）工作变压器的台数和型式。
主要与高压厂用母线的段数有关，而母线的段数又与高压厂用母线电压等级有关。
（3）变压器的容量。
必须满足厂用电机械从电源获得足够的功率。
（4）厂用变压器的阻抗。
要求比一般电力变压器的阻抗大。
8】断路器的作用是什么？它的型号有哪些？答：高压断路器的作用：用来在正常情况下接通和断开各种负载电路，在故障情况下能自动迅速地开断故障电流，实现自动重合闸的功能。
发电厂电气部分知识点归纳
发电厂电气部分知识点归纳第一篇：发电厂电气部分知识点归纳第二章2-1哪些设备属于一次设备二次设备答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
其中对一次设备和系统的运行进行测量、控制、监视和保护的设备称为二次设备第三章3-1长期发热短期发热各有什么特点长期发热由正常工作电流产生的；短时发热，由故障时的短路电流产生的3-3导体长期发热允许电流的根据是根据什么确定的？提高允许电流应采取哪些措施？是根据导体的稳定温升确定的，为了提高导体的载流量，宜采用电阻率小的材料。
导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。
导体的布置应采用去散热效果最佳的方式，而矩形截面导体竖放的散热效果比平放要好。
第五章5-0工作电源，备用电源发电厂的厂用工作电源是保证正常运行的基本电源，工作电源应不少于2个，现代发电厂一般都投入系统并联运行。
2用于工作电源因事故或检修而失电时替代工作电源，起后备作用第六章6-1什么是验算热稳定的短路计算时间tk以及电气设备的开断计算时间tbr验算热稳定的短路计算时间tk为继电器保护动作时间tpr 和相应断路器的全开断时间tbr只和而tbr是指对断路器的分压脉冲传送到断路器操作机构的跳闸线圈时起，到各种触头分离后的电弧完全熄灭位置的时间段。
6-2开关电器中电弧产生与熄灭过程与哪些因素有关？电弧是导电的，电弧之所以能形成到点通道，是因为电弧弧柱中出现了大量自由电子的缘故。
第七章7-2试述最小安全净距的定义及其分类。
最小安全净距是指在这一距离下，无论在正常最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿。
对于敞露在空气中的屋内、外配电装置中有关部分指尖的最小安全净距分为ABCDE五类。
7-6如何区别屋外中型、高型和半高型配电装置？它们的特点和应用范围是什么？格局电气设备和母线布置的高度，屋外配电装置可分为中型配电装置，高型配电装置和半高型配电装置。
电厂电气知识点总结
电厂电气知识点总结一、电力系统基本组成1. 发电机发电机是电力系统的核心设备，它将机械能转换为电能。
发电机的基本原理是利用电磁感应现象，利用导线在磁场中运动时所产生的电动势来产生电流。
发电机通常由转子和定子两部分组成，转子是旋转的部分，定子是固定的部分。
常见的发电机包括汽轮发电机、水轮发电机和风力发电机等。
2. 变压器变压器是电力系统中用于改变电压和电流大小的设备。
它通过互感原理，实现了电压的升降，并实现了电压的隔离。
变压器通常由铁芯和绕组两部分组成，铁芯用于传导磁场，绕组用于传导电流。
变压器分为升压变压器和降压变压器两种类型，常见的变压器有油浸式变压器和干式变压器。
3. 输电线路输电线路是连接发电厂和用户的电力输送通道，它的主要作用是将发电厂产生的电能输送到用户处。
输电线路通常由导线、杆塔和绝缘子构成，导线用于传导电流，杆塔用于支撑导线，绝缘子用于隔离导线和杆塔。
根据输电线路的电压等级不同，可以分为高压输电线路、中压输电线路和低压输电线路。
4. 开关设备开关设备是电力系统中用于控制电路通断和电器设备操作的设备，包括断路器、开关、接触器等。
它们的主要作用是在电路故障时实现快速的切除故障段，并且可以实现对电路的远程控制，保证电力系统的安全稳定运行。
5. 辅助设备辅助设备是电力系统中用于辅助发电、输电和配电的设备，包括冷却系统、除湿系统、防火系统等。
它们的主要作用是保证发电机和变压器的正常运行，防止电气设备因环境因素而受损。
二、电力系统运行原理1. 电力系统的平衡电力系统的平衡是指在正常运行状态下，发电量与负荷需求相匹配，实现电网的供需平衡。
电力系统的平衡包括机械平衡和电气平衡两个方面，机械平衡是指发电机的机械输入和输出功率平衡，电气平衡是指电网内各节点的功率平衡。
平衡是电力系统正常运行的基础，只有在平衡状态下，系统才能稳定运行。
2. 电力系统的稳定性电力系统的稳定性是指在外部扰动作用下，系统能够保持平衡态或者尽快恢复到新的稳定平衡态的能力。
发电厂电气部分考试复习总结
发电厂电气部分考试复习总结第一篇：发电厂电气部分考试复习总结一次设备：通常把生产、变换、分配、使用电能的设备称为一次设备。
二次设备：对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备。
发热对电气设备的影响：1、使绝缘材料性能降低2、使金属材料机械轻度降低3、使导体部分接触电阻增加长期发热的特点：1、发热由正常工作电流引起；2、发热量少，温升不高；3、发热连续且长期；4、发热与散热相等；5、电阻、比热容可以看做不变。
短期发热特点：1、发热由短路电流引起；2、发热量多，温升高；3、发热时间短；4、由于发热时间短，热量来不及散发，全部用于导体温升；5、电阻和比热容不是常数，随温度变化。
导体最高允许温度（70摄氏度），导体通过短路电流时，对硬铝及锰铝（200摄氏度），硬铜（300摄氏度）三相短路中B相受电动力最大。
电气主接线要求：可靠性、灵活性、经济性。
电气主接线分类：有母线接线，无母线接线有母线接线形式：单母线接线，单母线分段接线，单母线带旁路接线；双母线接线，双母线分段接线，双母线带旁路接线；无母线接线形式：桥形接线，角形接线，单元接线。
主母线作用：汇集电能和分配电能；旁路母线：主要用于配电装置检修断路器时不断回路而设计的。
旁路母线的作用：当正常出线的开关发生故障需要检修时，有旁路母线代其出线。
分段旁路作用：减少设备，节省投资。
双母线接线特点：1、供电可靠2、调度灵活3、扩建方便。
双母线接线倒闸操作：{（倒母线）1）合母联断路器两侧隔离开关2）合母联断路器向备用母线充电，检验备用母线是否完好；3）切断母联断路器控制回路电源4）依次合入与II组母线连接的母线隔离开关（除母联断路器外）5）依次断开与I组母线连接的母线隔离开关（除母联断路器外）6）投入母联断路器控制回路电源，拉开母联断路器及两侧隔离开关。
（母线侧隔离开关检修）1）拉开断路器1QF和隔离开关1QS1和1QS2；2）按照倒母线的操作步骤将电源1和2以及除WL1外全部出线转移到II母线上工作；3）拉开母联断路器及两侧隔离开关。
《发电厂电气部分》期末复习总结
四、计算题 P63一、屋内配电装置中装有100⨯10的矩形铝导体，导体正常运行温度为40度，周围环境温度为20度，试计算该导体的载流量。
（给定条件：20度时铝导体的电阻率为2200.028mm /m ρ=Ω⋅，铝的电阻温度系数0.0041C α=，铝导体肌肤效应系数为 1.05f K =，辐射散热系数0.95ε=） 解：（1）单位长度导体直流电阻 320[1(20)]0.028[10.0041(4020)]0.030310()10010w dc R Sραθ-+-+-===⨯Ω⨯单位长度导体交流流电阻30.031810()ac f dc R k R -=⨯=⨯Ω （2）求对流散热量对流散热面积1210010222()12()10.2210001000F A A =+=⨯⨯+⨯⨯=（m 2/m ） 对流散热系数0.350.35101.5()1.5(4020) 4.28w αθθ=-=-= 对流散热量1101() 4.28(4020)0.2218.83w Q F αθθ=-=⨯-⨯=（W/m ） （3）导体的辐射散热辐射散热面积1210010222()12()10.2210001000F A A =+=⨯⨯+⨯⨯=（m 2/m ） 4402732735.7100100w f f Q F θθε⎡⎤++⎛⎫⎛⎫=-⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦4427340273205.70.950.2226.54100100⎡⎤++⎛⎫⎛⎫=⨯-⨯=⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦ （4）导体载流量为 1318.8326.5411940.031810fQ Q I R-++===⨯（A ） P63 二、屋内配电装置中装有100mm ⨯8mm 的矩形铝导体，导体正常运行温度为70度，周围环境温度为25度，试计算该导体的载流量。
（给定条件：20度时铝导体的电阻率为2200.028mm /m ρ=Ω⋅，铝的电阻温度系数0.0041C α=，铝导体肌肤效应系数为 1.05f K =，辐射散热系数0.95ε=）解：（1）单位长度导体直流电阻 320[1(20)]0.028[10.0041(7020)]0.042210()1008w dc R Sραθ-+-+-===⨯Ω⨯单位长度导体交流流电阻30.044310()ac f dc R k R -=⨯=⨯Ω（2）求对流散热量 对流散热面积121008222()12()10.21610001000F A A =+=⨯⨯+⨯⨯=（m 2/m ）对流散热系数0.350.35101.5()1.5(7025) 5.685w αθθ=-=-= 对流散热量 1101() 5.685(7025)0.21655.26w Q F αθθ=-=⨯-⨯=（W/m ） （3）导体的辐射散热辐射散热面积 121008222()12()10.21610001000F A A =+=⨯⨯+⨯⨯=（m 2/m ）4402732735.7100100w f f Q F θθε⎡⎤++⎛⎫⎛⎫=-⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦4427370273255.70.950.21669.65100100⎡⎤++⎛⎫⎛⎫=⨯-⨯=⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦ （4）导体载流量为1352.2669.6516790.044310fQ Q I R-++===⨯（A ） P70 三、某发电机端电压为10.5kV ，额定电流为1500A ，装有2×（100×8）mm 2矩形铝导线，短路电流28I ''=kA ，20I ∞=kA 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
能源分为一次能源和二次能源。
一次能源：是指自然界中现成存在，可直接取得和利用而又不改变其根本形态的能源，例如煤炭，石油，天然气，水能，风能等。
二次能源：是指由一次能源经加工转换成的另一种形态的能源产品，例如电力，蒸汽，煤气，焦炭，汽油等，它们使用方便，易于利用，是高品质的能源。
1.发电厂分为火力发电厂，水力发电厂，核能发电厂，其他形式。
2.火力发电厂按输出能源分为：凝汽式发电厂和热电厂。
3.电气接线分为一次接线〔电气主接线〕和二次接线。
4.一次设备：通常把生产，变换，输送，分配和使用电能的设备称为一次设备〔如发电机，变压器，断路器〕。
5.二次设备：对一次设备和系统的运行状态进展测量，控制，监视，起保护作用的设备，称为二次设备。
6.电气主接线又称一次接线。
7.配电装置：根据电气主接线的要求，由开关电器，母线，保护和测量设备以及必要的辅助设备和建筑物组成的整体即为配电装置。
配电装置按电气设备装设地点不同，可分为屋配电装置〔又称为发电机电压配电装置〕和屋外配电装置〔又称为高压配电装置〕。
8.发热分类：〔解答题〕长期发热：是由正常运行时工作电流产生的。
短时发热：是由故障时的短路电流产生的。
9.为了保证导体可靠的工作，需使其发热温度不得超过一定的限值，这个限值叫做最高允许温度：导体的正常最高允许温度，一般不超过70摄氏度，计日照80C，镀锡85C，镀银95C。
硬铝200°C ，硬钢300°C10.载流量计算〔计算题〕公式69页，3-20,3-2111.短路发热：是指短路开场至短路被切除为止很短一段时间导体发热的过程。
目的：就是确定导体的最高温度。
12.短路发热计算题公式：72页3-26,3-30 172页例题3-2仔细看.13.电动力的概念：电动力是磁场对载流导体的一种作用力。
〔可应用毕奥—沙瓦定律法计算〕14.电动力有计算题，78页，公式3-44。
15.最大电动力在中间相〔或B相〕。
校验导体和电器设备的的动稳定应以三相短路时中间相所受到的电动力为准。
16.电气主接线要求〔填空题〕：可靠性，灵活性，经济性。
17.电气主接线定义：电气主接线又称为电气一次接线，它是将电气设备以规定的图形和文字符号，按电能生产，传输，分配顺序及相关要求绘制的单相接线图。
18.分析每一种接线的优缺点，特点。
第二节仔细看〔有选择题〕。
19.母线功能：电能的聚集和分配。
〔104页〕20.母线分类：有汇流母线，无汇流母线。
21.操作顺序，注意：隔离开关不带电，断路器可以带电。
送电与断电过程互逆。
隔离开关两端部能有电位差，只能等电位或断电操作。
22.断路器功能：断路器具有开合电路的专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通或切断电路的控制电器。
23.在运行操作时，必须严格遵守以下操作顺序：在接通电路时，应先合断路器两侧的隔离开关。
24.设旁母的目的：检修断路器时，不致中断该回路供电。
25.一台半〔3/2〕断路器：3个断路器2条回路。
26.三分之四台断路器：4个断路器3个回路。
27. 穿插非穿插接线法：图4-11〔112页〕。
穿插接线比非穿插接线具有更高的运行可靠性，可减少特殊运行方式下事故扩大28. 桥形接线分为桥接线〔线路长〕和外桥接线〔线路短，变压器经常切换〕。
桥接线：一般适用于线路较长，相对来说线路故障几率较大和变压器不需要经常切换〔如火电厂〕的情况。
外桥接线:适用于线路较短和变压器需要经常切换的情况。
29. 跨条作用：为减少开环及满足一回进线或出线停运时，桥断路器需退出运行。
30. 变压器类型：主变压器：在发电厂和变电站中，用来向电力系统或用户输送功率的变电器。
联络变压器：用于两种电压等级之间交换功率的变压器。
厂〔站〕用变压器/自用变压器：只供本厂〔站〕用电的变压器。
31. 容量选择：120页，第二小点。
有计算题〔3个公式〕。
32. 为什么限制短路〔解答题〕：短路电流直接影响电气设备的平安，危害主接线的运行，特别在大容量发电厂中，在发电机电压母线或发电机出口处，短路电流可达几万安至几十万安。
33. 限制短路电流措施：1.装设限流电抗器；2.采用低压分裂绕组变压器；3.采用不同的主接线形式和运行方式。
34. 厂用电：电动机以及全厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷，总的耗电量。
35. %100*A A K pp p K ：某一时期的厂用电率〔%〕p A ：厂用电耗电量。
A ：同一时期〔如一天、一月、一年等〕全厂总发电量〔kW h 〕 36.凝汽式火电厂的厂用电率为5%~8%热电厂为8%~10%水电厂为0.5%~1.0% 37.Ⅰ类厂用负荷：但凡属于短时停电〔手动切换恢复供电所需要的时间〕停电会造成主辅设备损坏，危及人身平安，主机停运及出力下降的厂用负荷。
Ⅱ类厂用负荷：允许短时停电〔几秒至几分钟〕，不知造成生产紊乱，但较长时间停电有可能损坏设备或影响机组正常运转的厂用负荷。
38.厂用等级：低压常采用220V 或380V ，高压厂用电压有3、6、10KV 等。
39.高压厂用系统中性点接线方式〔3种〕〔填空题〕：中性点不接地、中性点经高电阻接地方式、中性点经消弧线圈接地方式。
40.厂用电源及其引接 1工作电源 2备用电源〔备用电源有明备用和暗备用两种形式〕 3启动电源 4事故保安电源。
41.明备用：设置专用的备用变压器〔或线路〕。
暗备用：将每台工作变压器容量增大，相互备用。
42.大型火电厂采用明备用，小型水电厂和降压变电站采用暗备用。
43.厂用电接线形式：通常采用单母线分段接线形式 厂用电各级电压母线均采用按锅炉分段接线方式优点： 1假设某一段母线发生故障，只影响其对应的一台锅炉的运行，使事故影响围局限在一机一炉 2厂用电系统发生短路时，短路电流较小，有利于电气设备的选择 3将同一机炉的厂用电负荷接在同一段母线上，便于运行管理和平安检修。
44. 电动机自启动：假设电动机失去电压以后，不与电源断开，在很短时间〔一般在0.5~1.5s 〕，厂用电压又恢复或通过自动切换装置将备用电源投入，此时，电动机惰行尚未完毕，又自动启动恢复到稳定状态运行，这一过程称为电动机的自启动。
45.电动机自启动校验的目的：假设参加自启动的电动机数量多，容量大时，启动电流过大，可能会使厂用母线及厂用电网络电压下降，甚至引起电动机过热，将危机电动机的平安以及厂用电网络的稳定运行。
46.自启动分类：失压自启动、空载自启动、带负荷自启动 47.电动机自启动校验〔计算题〕：可分为电压校验〔高压校验和低压校验〕和容量校验。
48.书159页，公式5-27〔高压〕，5-33〔低压〕例题5-2〔重点看〕 49.电气设备选择条件：按正常工作条件选择；按短路状态来校验热稳定和动稳定。
50. 电弧产生过程：电弧的形成就是气态介质或固态、液态介质高温气化后向等离子体转换的过程。
电弧是一束游离的气体放电现象，电弧的形成主要是碰撞游离所致。
电弧形成之后，为此电弧燃烧所需的游离过程是热游离。
51. 交流电弧熄灭条件：)()(t r t d U U )(t d U ：耐受电压)(t r U ：恢复电压52. 少油断路器油作用：只作灭弧和触头间弧隙的绝缘介质。
油断路器的开断性能差。
53. 断路器功能：具有开合电路的专用灭弧装置，可以开断或闭合负荷电路和开断短路电流，故用来作为接通或切断电路的控制电器。
54. 隔离开关功能：隔离电压，倒闸电压，分、合小电流。
55. 电流互感器二次侧电流：5A 或1A 56. 电流互感器一次侧串联，二次侧绕组制止开路。
电压互感器一次侧并联，二次侧绕组制止短路。
57. 准确级〔电流误差〕选择原那么：为了保证测量仪表的准确度，互感器的准确级不得低于所供测量仪表的准确级。
190页例题6-258. 导体通常由铜、铝、铝合金制成。
载流导体一般使用铝或铝合金材料。
59. 导体截面选择方法：1.导体长期发热允许电流选择2.按经济电流密度选择公式 205页 6-6060. 配电装置：是根据电气主接线的连接方式，由开关电器，保护和测量电器，母线和必要的辅助设备组建而成的总体装置。
其作用是在正常运行情况下承受和分配电能，而在系统发生故障时迅速切断局部，维持系统正常运行。
满足如下根本要求：1运行可靠2便于操作，巡视和检修3保证工作人员的平安4力求提高经济性5具有扩建的可能。
61. 配电装置分为屋型和屋外型成套性屋外型分为：中型配电装置、半高型配电装置、高型配电装置62. 发电厂控制方式分为：主控制室方式和机炉电集中控制方式。
63. 二次接线图的表示法有3种：归总式原理接线图、展开接线图、接线安装图。
64. 跳跃现象：如果控制开关未复归或自动装置触点被卡住，将引起断路器再次合闸继又跳闸，即出现“跳跃〞现象，容易损坏断路器。
65. 防跳措施作用：防止断路器跳变现象。
66. 灯光监视情况：红灯：闪光，绿灯：平光。
手动合闸：红灯发平光自动合闸：红灯发闪光手动跳闸：绿灯发平光自动跳闸：绿灯发闪光67. 传统的中央信号系统分类：事故信号〔明信号、光字牌〕、预告信号〔瞬时预告信号和延时预告信号〕。
68. 当进出线回数较少或一样时，可采用无母线的接线方式，由发电机、变压器直接和出线相连，减少了开关设备和占地面积。
69.单母线优点：接线简单操作方便，设备少，经济性好，并且母线向两端延伸，扩展方便。
缺点：可靠性差，调度不方便。
应用：一般只用在出现回路少，并且没有需要负荷的发电厂和变电。
70.单母分段：用分段断路器QFD进展分段，可以提供供电可靠性和灵活性。
缺点：每个母线段都相当于一个单母线，所以仍有可靠性低的方面；任一回路断路器检修时，该回路仍必须停顿工作。
应用：小容量发电厂的发电机电压配电装置，一般每段母线上所接发电容量为12MW 左右，每段母线上出线不多于5回；变电站有两台主变压器时的6~10kV配电装置；35~63kV配电装置出线4~8回；110~220kV配电装置出线3~4回。
发电厂的厂用电就常采用单母线接线。
71.双母线：优点：供电可靠，调度灵活，扩建方便。
缺点：增加了母线长度，每回路多了一组母线QS，从而配电装置架构增加，占地面积增大，投资增多。
同时，在由于母线故障或检修而进展倒闸操作时，QS作为倒换操作电器，极为容易导致误操作。
应用：进出线回数较多、容量较大、出线带电抗器的6~10kV配电装置；35~60kV出线数超过8回，或连接电源较大、负荷较大时；110kV出线数为6回及以上；220kV出线数为4回以上。
72.双母分段：母线分段处可以加装分段电抗器，限制短路电流水平优点：具有双母线的各种优点，并且任何时候都有备用母线，缩小母线停电围，有较高的可靠性和灵活性。
