电路中的短路和开路
电路中的短路和开路
电路是现代科技中不可或缺的一个组成部分。而在电路中，短路和开路是两个常见的问题，它们在电路的正常运作中起到重要的作用和影响。本文将详细介绍电路中的短路和开路，并分析它们对电路功能和性能的影响。
一、短路的定义和特点
短路是指电路中两个节点之间被直接连接，导致电流绕过了原本预定的路径。简单来说，就是电路中的导线之间出现了低阻抗的连接。短路通常是不被设计者所期望的，它可能是由于元件损坏、接线错误或错误的设计等原因导致。
短路的特点是电流异常的增大。由于电流在电路中是按照欧姆定律进行传递的，短路会导致电阻急剧降低，电压降也会骤减。这样一来，大量的电流会通过短路路径直接流过，对电路中的其他元件和部分造成损坏甚至破坏。
二、短路对电路的影响
1. 电路故障：短路会导致电路的正常工作受到干扰甚至停止。电路中的其他元件和部分可能无法正常工作，导致整个电路无法完成既定的功能。
2. 元件损坏：由于短路会引发大量的电流通过，过大的电流会导致电子元件受热、着火，甚至损坏。一些敏感元件可能无法承受高电流的冲击而立即损坏。 3. 烧毁线路：当短路发生在电路板上时，过大的电流会导致线路过热，甚至引起线路烧毁。这不仅会导致电路无法工作，还对电脑、手机等设备造成严重的安全隐患。
三、短路的预防和解决方法
为了防止短路对电路造成损坏，我们可以采取一些预防和解决方法。
1. 电路设计中避免短路：在设计电路时，应根据元件的特性合理布局，尽量避免元件之间的短路。合理的布线和正确的元件连接方式可以有效地减少短路的发生。
2. 定期维护和检查：定期对电路进行维护和检查，及时发现和解决潜在的短路问题。对于发现的短路，应迅速排除并修复。
3. 使用保险丝和断路器：在电路中加入保险丝和断路器可以在短路时切断电源，起到保护电路和设备的作用。保险丝和断路器能够在电流超过一定限制时自动切断电路，有效防止短路给电路带来的危害。
四、开路的定义和特点
开路是指电路中某个部分或元件的连接被断开，导致电流无法在该部分或元件中流动。开路可能是由于元件损坏、接触不良或设计错误等原因造成的。
开路的特点是电流无法通过受阻的路径流动。开路断开的部分或元件将无法发挥相应的作用，导致电路功能受损。
五、开路对电路的影响 1. 功能受限：开路会导致电路中相应的部分或元件无法正常工作，从而影响整个电路的功能。某些关键部件的开路断开甚至会导致整个电路完全无法运行。
2. 电压异常：开路会导致电流在该部分或元件中无法流动，从而导致电压异常。在开路断开的部分，电压将无法传递到下一个节点，与其他部分的电压存在明显差异。
六、开路的预防和解决方法
为了防止开路对电路造成影响，我们可以采取一些预防和解决方法。
1. 定期检查电路连接：定期对电路连接部分进行检查，确保连接稳固可靠。严禁使用松动的连接或损坏的导线。
2. 质量可靠的元件：选用质量可靠的元件，避免使用劣质元件或容易损坏的元件。在使用过程中，防止元件因为过热、振动或其他外界因素而开路。
3. 合理的布线和连接：在布线和连接过程中，应按照正确的方式进行，避免错误的设计和连接导致开路的发生。
结论
短路和开路是电路中常见的问题，它们对电路的功能和性能具有重要的影响。短路会导致电流过大，元件和线路损坏，甚至可能引发火灾等安全问题。而开路则会导致电流无法流动，影响电路的功能和性能。因此，我们应该注重电路的合理设计和维护，合理布线和连接，选择质量可靠的元件，以预防和解决短路和开路问题，确保电路的正常工作和安全运行。
电路中短路和断路的判断方法
电路中短路和断路的判断方法
1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。
2、根据第一步再判断哪部分断路或短路。
例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。
例2、L1与L2串联，电压表V1测L1电压，V2测L2电压。闭合开关后，两灯都不亮。则下列说法正确的是：A、若V1=0，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。
解：可能你会错选A。其实答案为B。首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。
再给你一个口诀
分析电路的口诀1、分析电路应有方法：先判串联和并联；电表测量然后断。一路到底必是串；若有分支是并联。2、还请注意以下几点：A表相当于导线；并时短路会出现。如果发现它并源；毁表毁源实在惨。若有电器被它并；电路发生局部短。
V表可并不可串；串时相当电路断。
如果发现它被串；电流为零应当然。
连接电路口诀1、连接电路怎么办：串联很简单，各个元件依次连；并联有点难，连干路，标节点；支路可要条条连，连好再检验。2、还有电表怎样连：A表串其中；V表并两端。线柱认真接；正(进)负(出)不能反。量程不能忘；大小仔细断。3、最后提醒你一点：无论串联或并联；电压表应最后连。
二极管短路电流和开路电压
二极管是一种半导体器件，具有单向导电性。在电路中，当二极管两端加上正向电压时，它会导通，电流可以流过它；当两端加上反向电压时，它不会导通，电流不能流过它。短路是指电路中某个元件被短接，从而导致电流在这条回路中流动。开路是指电路中某个元件被断开，从而导致电流不能在这条回路中流动 。
短路电流是指在短路状态下通过二极管的电流，而开路电压是指在开路状态下二极管两端之间的电压差。具体来说，短路电流密度（Jsc）指闭合回路在短路的情况下产生的电流，其数值大小表现为J-V曲线示意图中的纵轴截距大小，单位是mA/cm2；而开路电压（Voc）则在外电阻区域无穷大时，测试得到的电压即为PSCs的开路电压。此时闭合回路中电流为0。开路电压的具体值在J-V曲线示意图中表现为在横向数轴上的截距长度，其单位一般为mV或V 。

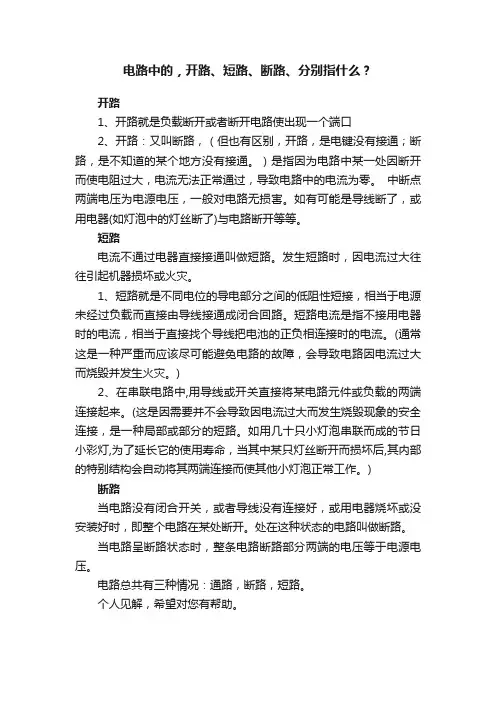

电路中的，开路、短路、断路、分别指什么？
电路中的，开路、短路、断路、分别指什么？
开路
1、开路就是负载断开或者断开电路使出现一个端口
2、开路：又叫断路，（但也有区别，开路，是电键没有接通；断路，是不知道的某个地方没有接通。）是指因为电路中某一处因断开而使电阻过大，电流无法正常通过，导致电路中的电流为零。 中断点两端电压为电源电压，一般对电路无损害。如有可能是导线断了，或用电器(如灯泡中的灯丝断了)与电路断开等等。
短路
电流不通过电器直接接通叫做短路。发生短路时，因电流过大往往引起机器损坏或火灾。
1、短路就是不同电位的导电部分之间的低阻性短接，相当于电源未经过负载而直接由导线接通成闭合回路。短路电流是指不接用电器时的电流，相当于直接找个导线把电池的正负相连接时的电流。(通常这是一种严重而应该尽可能避免电路的故障，会导致电路因电流过大而烧毁并发生火灾。)
2、在串联电路中,用导线或开关直接将某电路元件或负载的两端连接起来。(这是因需要并不会导致因电流过大而发生烧毁现象的安全连接，是一种局部或部分的短路。如用几十只小灯泡串联而成的节日小彩灯,为了延长它的使用寿命，当其中某只灯丝断开而损坏后,其内部的特别结构会自动将其两端连接而使其他小灯泡正常工作。)
断路
当电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好时，即整个电路在某处断开。处在这种状态的电路叫做断路。
当电路呈断路状态时，整条电路断路部分两端的电压等于电源电压。
电路总共有三种情况：通路，断路，短路。
个人见解，希望对您有帮助。
短路、断路时电压表、电流表的示数情况
串联电路发生“短路”、“断路”时，电压表、电流表的示数情况？
（开路=断路； 短路：指电流不通过用电器而直接接通电源两极。）
一、在串联电路中，整个电路中只有一个用电器（用电阻器表示）
1.电路发生断路时
（1）无论电流表位于何处，由于电路中没有电流通过，所以电流表无示数（或者说示数为0）。
（2）电压表的示数有两种情况（如图1所示）：
当开路位置在②或③处时，电压表有示数，为电源电压；
当开路位置在①或④处时，电压表无示数，或者说电压表示数为0
2.电路发生短路时
（1）电流表示数有两种情况：（如图2：黑色线为导线，示短路。）
当电流表串接在图中红线上方的任何一处（①）的位置时，由于电流表中无电流通过，电流表无示数，或者说电流表示数为0；当电流表串接在图中黑色线下方的任何一处（②）时，电流表示数在瞬间达到最大值，然后电流表烧坏。
（2）电压表无论在何处，都无示数（或者说电压表示数为0）。
二、在串联电路中，电路中有二个或二个以上用电器时
1.电路发生断路时
（1）无论电流表位于何处，由于电路中没有电流通过，所以电流表无示数（或者说示数为0）。
（2）电压表的示数有两种情况（参照：一、1.（2））
2.电路发生短路时
1）如果是整个电路发生短路：（如图3所示，黑色线为导线，表示短路）
则情况与（一、2.）所述相同。
2）如果是部分电路发生短路：
（1）电流表示数有两种情况：（如图4所示，R2被短路。）
当电流表位于②或③位置时，电流表中无电流通过，电流表无示数（或者说电流表示数为0）；当电流表位于①或④位置时，电流表有示数，示数为电路中电流强度，即I=U/R1。
（2）电压表示数有两种情况：请参照：一、1.（2）进行分析。
电路的三种状态：通路、断路(开路)、短路
电路的三种状态：通路、断路（开路）、短路本文图文结合为大家介绍电路通、断、短路三种状态的具体表现以及公式特征
我们知道电路是由三个重要组成部分组成，分别是：电源、负载、链接导线。而电路的运
行也有三种状态，它们分别是：通路、断路（也称为开路）、短路。下面分别做个介绍：
通俗解释：
通路：电路有电流流过负载
断路：电路中没有电流
短路：电路中没有负载
什么是通路
如下电路图所示，如果开关K置于1触电处，就会接通负载与电源，电路中有电流流过，这
时电路出于通路状态，电流可由闭合电路欧姆定律公式计算的来，电压为U=IR或U=E-I×R0。
提示：图中电阻R被看作是一个负载。
由此可见：实际电源的输出电压U总是小于电动势，原因是电源内阻上有电压降，因此对于
电源而言，要求内阻越小越好。（电源提供的电压由电源电动势E和电源内阻R串联组成）。
什么是断路
继续观察上图，如果开关K置于2触电处，电路就处于断开状态，并不是一个完整的断路。
因此被称为断路或者开路。开路时，外电路电阻是无穷大（除非空气也导电了），电路中没有电
流，电源的端电压等于电动势，电源不输出电能。开路的特征是：
I=0，即没有电流。U=E，即电路电压等于电源电动势
什么是短路
继续观察上图，如果开关K置于3触电处，那么这时负载电阻为零（不考虑导线电阻的情况
下）。这时就好比直接将电源的正极接到负极上。此时电路就处于短路状态（老话俗称连火
了）。在此状态下电路中的电流几乎就是电源电动势÷电源内部电阻了，即I=E/r0。
由于电源内阻r0一般很小，所以如果电路出现短路，那么电流I就很大，如果电路中没有保
护装置，较大的短路电流很容易导致线路过热烧坏或者直接烧坏电源，造成严重的安全事故即财
产损失，电工工作中要仔细避免。所以我们电工一般都需要在电路中安装好熔断装置（比如保险
丝），这一当电流突然增大时可以瞬间把保险丝烧坏，从而实现断路而保护设备及电源的安全。
开路和短路的区分(终审稿)
开路和短路的区分
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
开路和短路的区分
一、开路的判断
1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。
2、具体到哪一部分开路，有两种判断方式：
①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处开路（电源除外）；
②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。
二、短路的判断
1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。
2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。
根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：
“症状”1：用电器不工作。
诊断：
（
1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。
（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。
“症状”2：电压表示数为零。
诊断：
（
1）电压表的两接线柱到电源两极之间的电路断路；
（2）电压表的两接线柱间被短路。
“症状”3：电流表示数为零。
诊断：
（
1）电流表所在的电路与电源两极构成的回路上发生断路。
（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。
（3）电流表被短路。
“症状”4：电流表被烧坏。
诊断：
（
1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。
（2）电流表选用的量程不当。
初中通路开路短路教案
初中通路开路短路教案
教学目标：
1. 了解电路的三种状态：通路、开路、短路。
2. 掌握通路、开路、短路的定义和特点。
3. 能够识别和判断电路中的通路、开路、短路现象。
教学重点：
1. 通路、开路、短路的定义和特点。
2. 电路中通路、开路、短路的判断方法。
教学难点：
1. 通路、开路、短路现象的识别和判断。
教学准备：
1. 电路图示：通路、开路、短路的图示。
2. 实验器材：灯泡、导线、开关、电源等。
教学过程：
一、导入（5分钟）
1. 引导学生思考：在日常生活中，我们经常会接触到电路，那么电路有哪些状态呢？
2. 学生回答：通路、开路、短路。
二、新课讲解（20分钟）
1. 讲解通路的定义和特点：电流可以通过的路径，电路工作正常。
2. 讲解开路的定义和特点：电路断开，电流无法通过，电路无法工作。
3. 讲解短路的定义和特点：电流无阻碍地通过，电路电流非常大，容易造成危险。
三、实验演示（15分钟）
1. 演示通路实验：连接电路，灯泡亮起，说明电路处于通路状态。
2. 演示开路实验：断开电路，灯泡不亮，说明电路处于开路状态。
3. 演示短路实验：用导线直接连接电源两极，灯泡不亮，说明电路处于短路状态。 四、课堂练习（10分钟）
1. 出示练习题：判断下列电路图中的状态是通路、开路还是短路。
2. 学生独立完成练习题，教师批改并讲解。
五、总结与反思（5分钟）
1. 引导学生总结通路、开路、短路的定义和特点。
2. 学生分享学习收获和对电路状态的认识。
教学延伸：
1. 引导学生思考：在实际生活中，如何避免电路的短路现象？
2. 学生回答：正确使用电器，避免过度负载，定期检查电路等。
教学反思：
本节课通过讲解和实验，使学生掌握了通路、开路、短路的定义和特点，能够识别和判断电路中的通路、开路、短路现象。在教学中，注重学生的参与和实践，提高了学生的学习兴趣和动手能力。但在教学过程中，对于电路状态的理解和判断还需要进一步巩固，后续教学中可以加强练习和拓展。
电路故障的常见可能原因
电路故障的常见可能原因
电路故障是指在电路中出现的异常情况，导致电路无法正常工作或工作不稳定的现象。常见的电路故障原因包括：
1. 短路：短路是指电路中两个或多个节点之间接通了一条低阻抗的路径，导致电流绕过原有的路径流动，引起电路短路。常见的短路原因包括电路中的导线接触不良、电路板上的元件之间导通，或元件本身出现短路等。
2. 开路：开路是指电路中某个节点或多个节点之间的连接断开，导致电流无法流动，引起电路断路。常见的开路原因包括导线断裂、焊接点出现接触不良、元件或器件损坏等。
3. 稳压器故障：稳压器是用于稳定电压的电路元件，如果稳压器出现故障，输出电压就会发生变化，导致电路无法正常工作。稳压器故障的原因可能包括过载、过热、电压波动、损坏等。
4. 元件老化：随着使用时间的增加，电路中的元件会受到环境、温度、湿度等因素的影响，逐渐老化。元件老化可能导致电路性能下降、接触不良、参数漂移等问题，最终导致电路故障。
5. 过载：过载是指电路中的电流超过了元件或设备的额定工作电流，导致元件过载损坏或电路无法正常工作。过载的原因可能包括电源电压过高、接入的负载过大、电路设计不合理等。
6. 过热：电路中的元件在工作过程中会产生一定的热量，如果散热不良或温度过高，就会导致元件过热，甚至损坏。过热的原因可能包括外界温度过高、电路局部集中发热、散热器故障等。
7. 设计不合理：电路设计不合理是导致电路故障的另一个常见原因。设计不合理可能包括电路参数选择不当、元件布局不合理、线路走向不合理等，这些问题可能导致电路性能下降、干扰噪声增加等，进而引发电路故障。
8. 电源问题：电路的电源是电路工作的基础，如果电源电压不稳定、电源电流不足或电源噪声较大，都可能导致电路无法正常工作。电源问题可能包括电源设备故障、电源线路接触不良、供电电压变化等。
9. 静电干扰：静电干扰是指由于电子元件和线路受到静电的影响，导致电路故障。静电干扰可以通过增加防静电措施、提高接地质量等方式来解决。
物理知识断路和短路知识点
物理知识：断路与短路
一、断路的定义与原因 在电路中，当电流无法流通到达目标位置时，即发生了断路现象。断路可能由以下原因引起： 1. 导线断裂：导线被拉断或切断，电流无法流过断开的部分。 2. 断线开关：如果电路中存在一个断开的开关，当开关处于断开状态时，电流无法通过。 3. 开路元件：某些元件（例如电阻）在断开状态下，会阻断电流的流动。
二、短路的定义与原因 短路是指电路中两个或多个本应隔离的导体直接相连，导致电流绕过正常路径进行流动。短路可能由以下原因引起： 1. 导线短路：导线之间发生接触，使电流绕过原本应该通过的元件。 2. 元件故障：某些元件（如电容或电感）由于故障导致两个电极短路。
三、断路和短路的影响 1. 断路：当电路中发生断路时，电流无法通过，电路中的其他元件也无法正常工作。例如，当灯泡所在的电路发生断路时，灯泡将无法亮起。 2. 短路：当电路中发生短路时，短路处的电流会迅速增加，可能引发电路过载、烧毁元件、甚至引起火灾。
四、如何检测断路和短路 1. 断路检测：使用万用表的电阻测量功能，将测试笔分别连接到待测导线或元件的两端，如果显示无限大的电阻值，则可能发生了断路。
2. 短路检测：使用万用表的电阻测量功能，将测试笔分别连接到待测元件的两个触点，如果显示接近于零的电阻值，则可能发生了短路。
五、如何修复断路和短路 1. 断路修复：找到导线的断裂位置，并用绝缘胶带、焊接或插头等方式重新连接或修复断开的导线。 2. 短路修复：首先排除短路问题的元件，然后修复短路处的导线或元件，确保电路中不存在直接连接的导体。
六、如何预防断路和短路 1. 断路预防：安装电路中的导线时，注意避免过度拉伸或弯曲导致导线断裂；定期检查电路中的连接处是否松动。 2. 短路预防：安装电路元件时，确保元件之间有足够的隔离距离；使用绝缘材料包裹导线，避免导线之间发生直接接触。
总结： 断路和短路是电路中常见的问题，可能会导致电路无法正常工作或引发危险。我们可以通过检测和修复问题，以及预防措施来确保电路的稳定运行。在操作电路时，一定要注意安全，避免因断路和短路而产生的意外情况。
电路的三种状态 通路 断路 开路 短路
电路的三种状态：通路、断路（开路）、短路本文图文结合为大家介绍电路通、断、短路三种状态的具体表现以及公式特征
我们知道电路是由三个重要组成部分组成，分别是：电源、负载、链接导线。而电路的运
行也有三种状态，它们分别是：通路、断路（也称为开路）、短路。下面分别做个介绍：
通俗解释：
通路：电路有电流流过负载
断路：电路中没有电流
短路：电路中没有负载
什么是通路
如下电路图所示，如果开关K置于1触电处，就会接通负载与电源，电路中有电流流过，这
时电路出于通路状态，电流可由闭合电路欧姆定律公式计算的来，电压为U=IR或U=E-I×R0。
提示：图中电阻R被看作是一个负载。
由此可见：实际电源的输出电压U总是小于电动势，原因是电源内阻上有电压降，因此对于
电源而言，要求内阻越小越好。（电源提供的电压由电源电动势E和电源内阻R串联组成）。
什么是断路
继续观察上图，如果开关K置于2触电处，电路就处于断开状态，并不是一个完整的断路。
因此被称为断路或者开路。开路时，外电路电阻是无穷大（除非空气也导电了），电路中没有电
流，电源的端电压等于电动势，电源不输出电能。开路的特征是：
I=0，即没有电流。U=E，即电路电压等于电源电动势
什么是短路
继续观察上图，如果开关K置于3触电处，那么这时负载电阻为零（不考虑导线电阻的情况
下）。这时就好比直接将电源的正极接到负极上。此时电路就处于短路状态（老话俗称连火
了）。在此状态下电路中的电流几乎就是电源电动势÷电源内部电阻了，即I=E/r0。
由于电源内阻r0一般很小，所以如果电路出现短路，那么电流I就很大，如果电路中没有保
护装置，较大的短路电流很容易导致线路过热烧坏或者直接烧坏电源，造成严重的安全事故即财
产损失，电工工作中要仔细避免。所以我们电工一般都需要在电路中安装好熔断装置（比如保险
丝），这一当电流突然增大时可以瞬间把保险丝烧坏，从而实现断路而保护设备及电源的安全。
