污水管道设计步骤1
污水管道改造工程施工组织设计
目录第一章主要分部工程施工方法 (2)第二章拟投入的主要物资计划 (15)第三章拟投入的主要施工机械计划 (19)第四章劳动力安排计划 (23)第五章确保工程质量的技术组织措施 (29)第六章确保安全生产的技术组织措施 (35)第七章确保工期的技术组织措施 (40)第八章确保文明施工的技术组织措施 (43)第九章施工总进度表或施工网络图 (48)第十章施工总平面布置图 (49)第一章主要分部工程施工方法第一节施工测量一、施工测量：根据设计院的设计图和建设单位提供的平面座标控制点和高程控制点，拟定控制测量方案报监理单位审核同意后，按照《工程测量规范》（GB50026-2007）规定的测量方法和要求实施。
2、高程控制网的建立依据建设单位提供的调和控制点结合施工图设计，沿管道线路进行四等水准测量，作为本工程平面高程控制，其测量精度应达到《工程测量规范》四等水准测量的要求。
3、现场定位放线根据测设的导线控制点，用全站仪测放出管道的轴线，建立好轴线控制桩。
再按设计图测放出其它施工线。
分别引设在附近固定物上，建立、保护好轴线控制点和高程控制点，并进行复测、作出定位测量资料，报监理单位和建设单位审核复查认可。
4、标高控制：管道的标高控制和坡度控制是排水工程的重点，因此，施工人员必须控制好这两个关键环节。
施工人员应将已知高程引测到附近固定物上，并逐段测量，严格按照设计控制排水坡度。
为减少传递尺寸的误差，放线人员应逐一复核各段标高，控制好标高。
5、测量偏差的控制：严格按照《工程测量规范》（GB50026-2007）规定的测量方法进行施工测量工作，测量放线工作实行复核制。
所有误差必须满足《工程测量规范》的相关要求，否则应重新测设。
复测要有完整的测量记录，并交施工技术负责人签字。
每次测量前，应将仪器作一次严格的检验，防止因仪器本身的偏差造成测量错误。
第二节沟槽土石方开挖一、严格向施工班组技术交底根据施工图、地质勘察报告及现场实际情况向工人班组进行技术交底，交底内容包括沟槽断面、堆土位置、施工技术、放坡系数及安全、文明施工要求，并及时测量槽底高程、宽度、槽壁边坡，防止超挖。
排水管施工方案

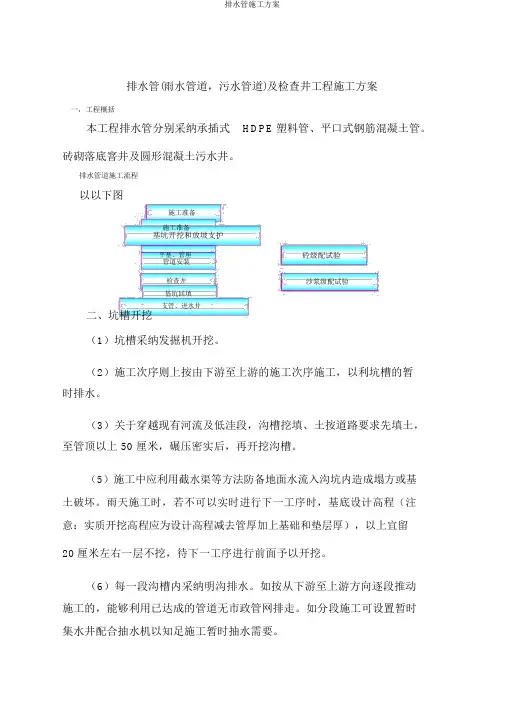

排水管(雨水管道，污水管道)及检查井工程施工方案一，工程概括本工程排水管分别采纳承插式HDPE塑料管、平口式钢筋混凝土管。
砖砌落底窨井及圆形混凝土污水井。
排水管道施工流程以以下图施工准备施工准备基坑开挖和放坡支护平基、管座砼级配试验管道安装检查井沙浆级配试验基坑回填支管、进水井二、坑槽开挖（1）坑槽采纳发掘机开挖。
（2）施工次序则上按由下游至上游的施工次序施工，以利坑槽的暂时排水。
（3）关于穿越现有河流及低洼段，沟槽挖填、土按道路要求先填土，至管顶以上 50 厘米，碾压密实后，再开挖沟槽。
（5）施工中应利用截水渠等方法防备地面水流入沟坑内造成塌方或基土破坏。
雨天施工时，若不可以实时进行下一工序时，基底设计高程（注意：实质开挖高程应为设计高程减去管厚加上基础和垫层厚），以上宜留20厘米左右一层不挖，待下一工序进行前面予以开挖。
（6）每一段沟槽内采纳明沟排水。
如按从下游至上游方向逐段推动施工的，能够利用已达成的管道无市政管网排走。
如分段施工可设置暂时集水井配合抽水机以知足施工暂时抽水需要。
（7）挖出的土剩余部分直接运至于指定地址，其他暂时转移至离坑边 2 米之外的地点堆放以备回填之用，不该堆在基坑顶边，免得加重土坡压力和阻挡操作及运输。
（8）基坑底面土不得超挖或扰动（指挖松或浸泡等）。
若发生超挖或扰动，应将扰动部分消除，并将超挖和消除地点填回石粉或碎石、砂，并予夯实。
（9）基坑挖至设计高程，应快速进行复核中线和平水，无误后立刻铺碎石垫层，匆使长久裸露而被地下水或雨水浸泡。
土方开挖采纳发掘机进行开挖，人工配合。
沟槽开挖土方调至填方区填土或用自卸车外运至指定地址弃土。
在开挖前，沟槽的断面，开挖的序次和堆土的地点由现场施工员向司机及土方工详尽交底。
在开挖过程中管理人员应在现场指挥并应常常检查沟槽的净空尺寸和中心地点，保证沟槽中心偏移切合规范要求。
为保证槽底土壤不被扰动或破坏，在用机械挖土时，要防备超挖，挖至离设计标高前 20～30cm时用人工开挖、检平，尽量防止超挖现象。
污水管线施工组织设计
施工组织设计工程名称： _______________编制单位： _______________编制人： _________________审核人： _________________批准人： _________________编制日期：年月日第一章工程概况 (1)第一节工程概况 (1)第二节编制说明 (2)第二章施工方案与技术措施 (6)第一节施工总体部署 (6)第二节施工组织管理网络 (12)第三节施工准备工作 (20)第四节工程施工测量 (23)第五节现场试验 (26)第六节土石方工程 (27)第七节钢筋砼圆管（120°基础）施工方案 (31)第八节波纹管施工方案 (34)第九节混凝土圆管（承插口）施工方案 (36)第十节附属构筑物模板施工方案 (38)第十一节附属构筑物钢筋施工方案 (42)第十二节附属构筑物混凝土施工方案 (44)第十三节管道与检查井连接 (55)第十四节脚手架工程施工方案 (56)第十五节冬雨季施工措施 (58)第三章质量管理体系与措施 (64)第一节质量计划 (64)第二节质量保证体系 (65)第三节质量管理职责 (68)第四节材料采购计划 (72)第五节过程控制及检验 (73)第六节施工质量分项保证措施 (76)第四章安全管理体系与保证措施 (85)第一节安全目标 (85)第二节安全生产管理的宗旨和方针及原则 (85)第三节安全管理组织机构及工作职责 (86)第四节安全保证体系及措施 (96)第五节重大专项安全施工方案 (112)第六节安全预案 (114)第七节安全经费保障 (119)第五章环境保护管理体系与保证措施 (122)第一节文明施工措施 (122)第二节环境保护措施 (125)第三节文明施工及环境保护措施架构图 (131)第六章工程进度计划与保证措施 (133)第一节编制施工进度计划的依据和原则 (133)第二节施工进度目标 (133)第三节主要工程项目施工进度计划安排 (134)第四节逻辑关系 (134)第五节施工进度保证措施 (134)第六节施工进度计划表（横道图） (140)第七节劳动力计划 (140)第七章资源配备计划 (141)第一节设备、劳动力配备计划 (141)第二节主要材料、物资供应计划 (141)第三节资金使用计划 (142)第八章本工程的重点、难点及控制措施 (144)第一节地下、地上构筑物的保护措施 (144)第二节施工期间的交通疏导 (147)第三节道路的保护 (147)第四节季节性施工措施 (147)第五节沟槽开挖 (150)第六节施工排水 (151)第七节管基铺设 (151)第八节土方回填 (152)第九章施工组织设计的针对性、完整性 (153)第一节针对各个专业单位施工配合的措施 (153)第二节针对施工工艺齐全，技术要求高的措施 (153)第三节针对测量放线必须准确的措施 (156)第四节针对降低报价后，降价不降质的措施 (156)第五节针对确保工期措施 (158)第六节施工段的划分 (159)第一章工程概况第一节工程概况一、工程地点----西部规划新区、东部规划新区、老城区三个区域。
污水管道设计

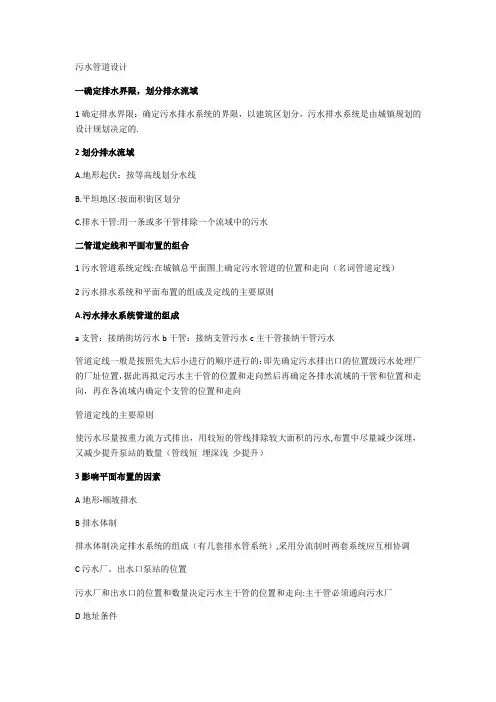

污水管道设计一确定排水界限，划分排水流域1确定排水界限：确定污水排水系统的界限，以建筑区划分，污水排水系统是由城镇规划的设计规划决定的.2划分排水流域A.地形起伏：按等高线划分水线B.平坦地区:按面积街区划分C.排水干管:用一条或多干管排除一个流域中的污水二管道定线和平面布置的组合1污水管道系统定线:在城镇总平面图上确定污水管道的位置和走向（名词管道定线）2污水排水系统和平面布置的组成及定线的主要原则A.污水排水系统管道的组成a支管：接纳街坊污水b干管：接纳支管污水c主干管接纳干管污水管道定线一般是按照先大后小进行的顺序进行的：即先确定污水排出口的位置级污水处理厂的厂址位置，据此再拟定污水主干管的位置和走向然后再确定各排水流域的干管和位置和走向，再在各流域内确定个支管的位置和走向管道定线的主要原则使污水尽量按重力流方式排出，用较短的管线排除较大面积的污水,布置中尽量减少深埋，又减少提升泵站的数量（管线短埋深浅少提升）3影响平面布置的因素A地形-顺坡排水B排水体制排水体制决定排水系统的组成（有几套排水管系统）,采用分流制时两套系统应互相协调C污水厂。
出水口泵站的位置污水厂和出水口的位置和数量决定污水主干管的位置和走向:主干管必须通向污水厂D地址条件a主干管必须布置在坚硬密实的土壤中，尽量避免穿越高地。
基岩浅入地带或基质土壤不良地带尽量避免与河道。
山谷.铁路。
各种地下建筑交叉。
必须交叉时宜垂直交叉，可采用倒虹管或官桥穿过河道.山谷等E道路及交通状况管道不宜布置在交通繁忙而狭窄的街道下;道路较宽时可在道路两边平行布置,分别收集道路两边支管接入的污水F排水量大的工厂和建筑物的位置接入污水干管起端是有利的，这样管道直径大，铺设坡度可以减小,可以降低管道的埋深.G地下管线和地下构筑物情况4干管布置排水区域较低的地方A干管与等高线垂直主干管与等高线平行B主干管与等高线垂直干管与等高线平行但要设置跌水井平行式适用范围：地势向河流方向较大倾斜的地区优缺点：可避免管道冲刷排水迅速5支管形式A低边式B围坊式C穿坊式6平面图内容三控制点确定和泵站设置地点对管道系统埋深起控制作用的地点是控制点1各条管道的起点就是这条管道的控制点，因为其埋深控制整条管道的埋深而整个系统的控制地点可能是A离出水口最远的一个管道的控制点B深度较深的工厂污水排出口C地形低洼区域内的污水管道起点2避免因个别控制点加大管道埋深的措施采用高强度管材局部填土设提升泵站3污水泵站的设置在污水排水系统中,污水泵站按作用一般分为：A分类中途泵站：当埋深超过最大埋深时，设置泵站提高下游管道的位置局部泵站：抽开局部污水的泵站，将局部低洼地区的污水提升到地势较高的地区的污水管道中，或者是将高层建筑的地下室。
HDPE污水管道施工方案设计和对策
HDPE污水管道施工方案设计和对策一、项目概况2、技术准备1、完成施工交接桩、复测工作，布置护桩和加密桩点。
2、管道的检验和试验工作已经完成。
( 1)钢带增强聚乙烯(HDPE )螺旋波纹管的验收：管道现场检查：管接头安装前，应进行目视检查，检查管体外观、管体承插口尺寸、工作面平整度等。
插座和插座。
用专用测量尺测量并记录承插口内径、承插口外径及其每根管子的椭圆度，承插口周向间隙应能满足选配橡胶圈的要求.见证取样，送实验室检验，出具合格检验报告。
(2) 接口胶圈钢带加强承插式HDPE双壁波纹排水管接口处使用的密封胶圈应采用耐腐蚀的特种橡胶材料。
密封圈在使用前必须一一检查，不得有开裂、破损、气泡、飞边等缺陷。
其硬度、压缩率、抗拉强度、几何尺寸等应符合有关规范和设计规定。
密封胶圈应有质量合格的出厂检验报告、制造日期和出厂日期、自检记录，并有出厂质检部门签字盖章。
产品到达现场后，见证取样，送实验室检验，出具合格的检验报告。
密封胶圈的硬度、压缩率和拉力应不低于出厂合格标准。
B、弹性密封胶圈由厂家提供，满足以下要求：弹性密封胶圈外观光滑平整，不得有气孔、裂纹、褶皱、破损、结皮等缺陷；橡胶圈的肖氏硬度应为50±5；伸长率不应超过400%；抗拉强度不小于16MPa。
三、设备1）、设备：挖掘机、板式振动压实机、蛙式压实机、扣带、水平垫料或沙袋、清洁布等。
2）、检测设备：水平仪、全站仪、小线、尺、卷尺等。
三、施工技术工艺流程测量放线→沟槽开挖→砾石垫层→砂地基→管道铺设连接→检查井施工→密封性检查→管道回填→管道变形检查1）。
衡量并付清①、施工对齐本项目雨水、污水管道均按设计道路中心线布设。
具体施工时，应按施工图纸的要求进行对位。
主线控采用坐标法定位线材，首先进行线控测量。
线点应选在牢固、不易碰撞的地方，并妥善保管，然后确定各管道的中心线，管道中心线由井位控制。
特别需要注意的是，交叉口的井位要相当准确，以免造成不必要的损失。
雨污水管道施工组织设计
5.2排水工程该标段设计排水管线均为明挖开槽施工。
5.2.1雨污水管线施工工艺流程5.2.2沟槽开挖采用机械挖槽人工配合清底。
机械挖槽应确保槽底土壤不被扰动，设计槽底高程以上留20cm、人工清挖以避免超挖。
本标段雨水管线比污水管线埋深大，施工时，先行施工雨水管线，相邻位置的污水管线待雨水管线回填完毕后在进行沟槽开挖。
严格控制槽底高程和宽度，防止超挖。
堆土在距槽边1m以外，并适合留出运输材料工作面。
为保证边坡稳定，槽深小于3m时，边坡为1：0.33,槽深3-5m时,边坡为1:0.5。
槽边1m处沿沟槽走向设1.2m高红白漆护栏，夜间护栏上设置警示灯，防止坠落伤人。
同时围防汛埂，以防雨水冲槽。
5.2.3砂石基础施工砂砾垫层基础应按设计要求在槽底铺设设计规定厚度的砂砾垫层，并用机具压实，其压实度应达振动台试验法干密度的85%～90%。
压实后整平，吊中心线，并在估计垫层预沉量的前提下复核垫层高程。
基础做好后应按排水管位置开挖承插口工作坑，使接口操作阶段保持管子大管头部分悬空。
5.2.4钢筋混凝土管铺设（1）钢筋混凝土管应符合现行国家有关质量标准规定。
铺设前应进行外观检查，符合标准方可使用。
管节安装前应进行外观检查，发现裂纹、管口有残缺者不得使用，管节的质量必须符合《混凝土和钢筋混凝土排水管》（GB11836-1999）的质量标准要求。
管体内外表面应无漏筋、空鼓（用重250g的轻锤检查保护层空鼓情况）、蜂窝、裂纹、脱皮、碰伤等缺陷。
承口、插口工作面应光滑平整，局部凹凸度用尺量不超过2mm。
用专用量径尺量并记录每根管的承口内径，插口外径极其椭圆度，承插口配合的环型间隙，应能满足选配的胶圈的要求。
对出厂时间过长（跨季度），质量有所降低的管子必须经水压试验，合格后厂出具复检合格证明书，方可使用。
吊管前应找出管体重心，作出标志，并采用专用起吊工具满足管体起吊安全要求。
厂家配套供应的胶圈在安装前，应逐根测量承口内径、插口外径及其椭圆度，做好记录。
污水管施工方案
污水管施工方案
目录
1. 污水管施工方案的重要性
1.1 施工前的准备工作
1.1.1 确定施工区域
1.1.2 测量施工区域
1.2 施工过程中的注意事项
1.2.1 选择合适的管材和配件
1.2.2 施工工艺及技术要求
1.3 施工结束后的验收工作
1.3.1 检查管道连接是否牢固
1.3.2 清理施工现场
污水管施工方案的重要性
污水管施工方案是在进行污水管道施工时必不可少的一项工作。
通过合理的施工方案，可以确保污水管道的质量和功能完善，避免施工过程中出现问题导致后续维修困难。
因此，制定合理的施工方案对保障污水管道的正常运行具有重要意义。
施工前的准备工作
在进行污水管施工前，首先需要确定施工区域，并进行详细的测量工作。
通过准确测量施工区域的尺寸和地形，可以为后续的施工提供重要参考数据，确保施工顺利进行。
施工过程中的注意事项
在污水管道施工过程中，需要选择合适的管材和配件，保证施工质量。
同时，施工工艺和技术要求也是关键，只有按照规范要求进行施工，才能确保管道的使用效果和安全性。
施工结束后的验收工作
施工完成后，需要进行验收工作，检查管道连接是否牢固，确保没有漏水等问题。
同时，还应当及时清理施工现场，保持环境整洁，
为后续维护工作创造良好条件。
通过严格的验收工作，可以确保污水管道施工效果达到预期要求。
污水管道施工组织设计
污水管道施工组织设计一、施工项目概况1.施工项目名称：市区污水管道施工项目2.施工地点：街道、路段3.施工范围：包括污水管道的铺设、接口处理和连接等工作二、施工组织设计方案1.总体构思：根据施工地点的实际情况和工程要求，采用分段施工的方式，先完成主要干线的铺设和连接，再进行支线的铺设和连接。
2.施工任务划分：按照施工范围和施工进度要求，将工程划分为多个施工单元，每个施工单元包括若干条管道。
3.施工队伍组织：根据工程的规模和施工进度，组建适量的施工队伍，并根据施工任务的划分进行合理调配和组织。
4.施工设备和材料准备：根据工程的要求，提前准备好所需的施工设备和材料，并保证其质量和数量满足施工需求。
三、施工方法和步骤1.预处理工作：对施工区域进行清理和整理，确保施工现场的整洁和安全。
2.接口处理：根据设计要求和施工图纸，进行管道接口的处理，采用焊接、胶水连接等方法，确保接口的牢固和密封。
3.管道铺设：按照施工图纸和设计要求，进行管道的铺设，包括挖槽、敷设、固定等工作。
4.连接调试：施工完成后，进行管道的连接和调试工作，包括压力测试、漏水检测等，确保管道的正常运行。
5.竣工验收：完成施工任务后，进行竣工验收，包括工程质量检查、安全检查和环保检查等。
四、安全措施1.施工现场设置警示标志，确保施工区域的安全；2.工人必须佩戴安全帽、工作服等个人防护装备，严禁从事超出权限和无关工作；3.施工期间，设置围挡和警戒线，防止非施工人员进入施工区域；4.施工设备必须符合安全要求，经过检验和维护，确保使用安全；5.挖槽施工时，采取适当的支护措施，确保施工人员的安全；6.施工过程中，加强现场巡查和监督，及时发现和处理安全隐患。
通过合理的施工组织设计，可以保证污水管道施工工程的顺利进行，确保施工质量和安全。
同时，施工组织设计方案要根据具体情况进行调整和完善，以满足工程的实际要求。
污水管道工程施工组织设计
污水管道工程施工组织设计【一：正式风格】一、工程概况1. 施工单位：XXX工程有限公司2. 工程地点：XXX市3. 工程规模：污水管道总长度1000米，管道直径600mm，共设置3个污水处理站。
4. 工程周期：估计施工周期为6个月，包括设计、采购、施工和验收。
二、施工流程1. 前期准备1.1 工地准备：清理工地、建立施工工地围栏、布置施工用电及办公区域等。
1.2 材料准备：采购所需的管道、管件、阀门、施工设备等。
2. 桩基施工2.1 桩基测量：根据设计要求，确定桩基的位置和规格。
2.2 钻孔施工：使用钻机进行土层钻孔，提供稳定的基础支撑。
2.3 桩基浇筑：在钻孔孔底灌注混凝土，使桩基固定。
3. 管道铺设3.1 管道解包验收：对所采购的管道及配件进行检查，合格后方可使用。
3.2 挖槽施工：根据设计要求，在地面上挖出合适深度和宽度的槽。
3.3 管道安装：将管道和管件按照设计要求进行连接、固定。
4. 管道连接及测试4.1 管道连接：采用焊接或者其他连接方式，确保管道连接坚固。
4.2 管道测试：对铺设好的管道进行压力测试和水密性测试，确保质量合格。
5. 污水处理站建设5.1 设备安装：安装污水处理设备，包括污水泵、搅拌器、除磷设备等。
5.2 管道连接：将处理站与主管道连接，确保污水流通畅通。
5.3 电气接线：进行处理设备的电气接线工作。
6. 收尾工作6.1 清理工地：将施工现场进行清理，完善道路和围栏等。
6.2 验收检查：组织相关部门进行工程验收，确保工程质量合格。
三、安全措施1. 设立安全警示牌：在施工现场明显位置设置安全警示牌，提醒施工人员注意安全。
2. 安排专人负责安全工作：设立安全专职人员，负责现场安全管理和事故应急处理。
3. 定期进行安全教育培训：对施工人员进行安全教育培训，提高安全意识和应急处理能力。
4. 严格落实安全交底：对施工人员进行安全交底，确保每一个人都清晰安全规范和操作要求。
【二：简洁风格】一、工程概况1. 施工单位：XXX工程有限公司2. 工程地点：XXX市3. 工程规模：污水管道总长度1000米，管道直径600mm，共设置3个污水处理站。
污水处理厂管道施工方案设计
管道施工方案一编制依据《水处理配套室外给排水管网设计图纸》《岩土工程勘察报告》《室外给水设计规范》GB50013-2022《室外排水管排水规范》GB50014-2022 (2022 版)《给水排水管道工程施工及验收规范》GB50268-2022《地埋聚乙烯给水管道技术规程》CJJ1012004《埋地硬聚乙烯排水管道工程技术规程》国家建设标准设计图集地形图业主、相关部门其他专业提供的基础条件及现场要求二工程概况及内容本工程为水处理配套室外管线工程。
建设地点：建设单位：有限公司现场内管线包括：厂区雨污水管：管径为、、、，管材为管。
管道采用以下连接方式：管采用承插式橡胶圈接口。
管线施工地段的地区浅层地下水属第四系潜水，地下水主要来源为大气降水，并以渗透等方式排泄，地下水位埋深较浅为。
三施工准备1. 人力资源配置现场准备配备了如下人员：技术工人：普工5 人；电焊工2 人；电工1 人。
管理人员：施工员1 人；质检员1 人；材料员1 人；实验员1 人。
2. 施工机械准备挖掘机：1 台；铲车：1 台运土车：1 辆；起重机：1 台；水泵：2 台(基坑降水用)；3. 技术准备。
) 施工人员认真熟悉图纸，把图纸上的疑问解决在施工之前。
)编写各种施工工艺标准、保证措施及关键工序作业指导书。
) 结合工程施工特点，编写技术管理办法和实施细则。
) 施工前对相关人员做好各种技术交底。
4. 现场准备1) 施工用电检查，确保施工正常用电及用电安全。
2) 保证现场施工道路的畅通。
3) 检查施工机械，确保施机械性能良好。
四施工部份安装管线之前，要首先查看槽底是否有杂物，如果有，则必须经理干净；并检查管口是否有缺陷保证借口密封性，槽帮如有裂缝或者坍塌的危（wei）险，必须用支撑加固的方法进行处理。
检查槽底的宽度及沟槽高度，看其是否符合设计要求；如不符，则必须及时进行修整。
厂区内的管道连接方式有以下四种：钢管采用焊接接口，与阀门、流量计等设备连接处采用法兰或者丝扣接口；承插铸铁管采用防腐橡胶接口；UPVC 管采用承插式橡胶圈接口；钢塑复合管连接采用热熔对接。
雨污水管道开挖铺设施工方案
雨污水管道开挖施工方案一、工艺流程测量放线→沟槽开挖及支护→管道基础施工→管道安装→检查井砌筑→闭水试验→沟槽回填→雨水口、支管、检查井井盖及井座施工。
二、测量放线测量放线：在雨、污水管道放线时，一般每隔10m设中心桩。
管道检查井处、变换管径处均应设中心桩，必要时要设置护桩或控制桩。
首先按照设计图进行测量，确定管道中心线和井中心的位置，设立中心桩，并经监理复核确认。
然后根据施工管道直径大小来确定沟槽宽度，用白灰划线来控制，同时在沟槽检查井位置的两侧设置控制桩并记录距离，以备校核。
三、沟槽开挖1、采用机械开挖的方式。
在开挖之前，需要先用破碎锤破除既有道路的结构层。
破碎锤是一种高效的破除工具，能够快速准确地破碎道路表面，为后续的机械开挖创造条件。
2、在土方开挖时，在设计槽底高程以上保留一定的余量，以避免超挖，在槽底以上20厘米处，人工进行修整底面。
清除槽底的松散土、淤泥、大石块等也。
挖除的土石会用运输车运至指定的弃土场进行处理。
为了保持沟槽干燥，在修整好底面后立即进行基础施工。
3、在基坑开挖时，直接采用机械挖槽人工配合清底的方案。
机械挖槽可以高效地挖掘出大量土壤，而人工清底可以确保槽底的土壤不被扰动。
在开挖前，需要探明地下管线情况，并核实现状排水设施标高与设计是否相符。
只有当所有条件都符合要求后，才能开始动工开挖。
为了防止超挖，严格控制槽底高程和宽度。
四、碎石、中粗砂基础为了保证碎石、中粗砂基础施工和管道铺设的质量和安全性，需要严格执行并按照规范要求进行操作。
1、复核槽底高程：在施工前，需要对施工区域的槽底高程进行复核，以确保施工时能够准确掌握地面情况，避免因高程错误导致的问题。
2、地下水降位：为了保证施工的正常进行，需要将地下水降至槽底下0.5米左右，以避免因地下水的影响导致槽坑不稳或质量问题。
3、保证槽底无积水和软泥：在施工前，需要确保槽底无积水和软泥，以避免因这些因素导致的基础不牢固或管道受影响。
污水管道系统的设计
2） 经验计算公式——根据经验 数值表进行数据拟合得到
2.3 2 .7 0 Qd .11 1.3 Qd≤5L/S 5L/S＜Qd＜1000L/S Qd≥1000L/S
经验计算公式
§2-3-2、污水定额及变化系数
2、工业废水总变化系数的确定
1） 实地调查和分析 2） 经验数值表
工业种类
冶金
化工
纺织
总变化系数 （KZ）
五、公式总结
通过上述几个公式，我们可以看出其共同 点为：
流量 变化系数 污水量定额 总人口（总产量）
§2-3
污水设计流量的确定
§2-3-2、污水定额及变化系数 一、污水定额
污水定额 排放系数 用水量定额
污水定额包括：居民生活污水定额、综合生活 污水定额、工业废水定额。
§2-3-2、污水定额及变化系数
•
•
正交式
截流式
•
•
平行式
分区式
•
•
分散式
环绕式
排水系统的布置形式
排 水 流 域 分 界 线
城市边界 43
42 41
干管
干管
40 干管
正交式
排水系统的布置形式
排 水 流 域 分 界 线
城市边界
43 42 41 干管 主干管
污水处理厂
干管
干管
40
截流式
排水系统的布置形式
干管 干管 干管 干管 主干管
（1）划分排水区域与排水流域
——排水区界是污水排水系统规划的界限。 ——排水流域是指在排水区界内，按照一定 要求所划分的不同排水区域。 划 分 依 （2）地面的大型障碍物或铁路； 据 （3）面积大小。
（1）地形（等高线：分水线等）；
污水管道施工方案(1)
污水管道施工方案(1)在城市的基础设施建设中，污水管道是至关重要的一部分，它直接关系到市民的生活环境和城市的卫生情况。
因此，污水管道的施工方案必须经过细致的规划和有效的执行，以确保管道的质量和效果。
1. 前期准备工作在开始污水管道的施工之前，需要进行充分的前期准备工作。
首先，要进行现场勘察和测量，确认管道敷设的位置和深度。
其次，要对施工现场进行清理和平整，清除所有障碍物，确保施工的顺利进行。
同时，要制定详细的施工计划和施工方案，明确每个施工步骤和工期，以便及时调整和监管。
2. 管道材料选择在选择污水管道的材料时，需要考虑到管道的使用寿命、耐腐蚀性和强度等因素。
一般常用的材料有塑料、铸铁和混凝土等。
根据实际情况和需求，选择合适的材料进行施工。
3. 施工技术和工艺污水管道的施工技术和工艺对管道的质量和效果有着直接的影响。
在施工过程中，要严格按照规范要求进行，保证每一个环节的质量。
尤其是管道的连接和密封部分，要采用专业的技术和工艺，避免出现漏水等问题。
4. 施工安全和环保施工过程中，安全和环保是至关重要的。
必须严格遵守相关的安全规定和环保要求，确保施工人员的人身安全和环境保护。
同时，要做好现场的安全防护措施，减少事故的发生概率。
5. 施工质量验收施工完成后，必须进行质量验收工作。
对管道的材料、连接部分、密封性能等进行检查，确保管道的质量符合要求。
如果发现问题，要及时整改，保证管道的正常使用。
综上所述，污水管道的施工方案必须经过严格的规划和执行，确保管道的质量和效果。
只有这样，才能更好地满足城市居民的生活需求，提高城市的环境卫生水平。
污水管道工程施工设计方案
污水管道施工方案（一）管道施工方案3.1、管道施工工艺流程测量放线-沟槽挖土和支护（局部先进行浅层井点降水）-管道基础施工-铺设管道-砖砌窨井-管道坞膀-沟槽回填3.2、测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。
3.3、沟槽开挖和支护及排水设施雨水管的埋深较浅，管道埋深一般在2 一5米左右。
该地区土质情况：上层为素填土，以粘性土为主，局部为粉土，土质松散。
据此，雨水管的沟槽采用放坡开挖，明排水施工。
边坡1:1。
沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖，槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。
槽边堆土高度不宜高于1.5m （堆土边坡内侧按照1: 1.5控制），在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离，离槽边距离不得小于1.2m ,施工机具设备停放离沟槽距离不得小于0.8m。
排水沟一0521000 15土 0 区17 / / ”厂 X0 ODCCNV-L=管径©管道沟槽开挖的深度一般在2m 左右，采用明沟排水法进行施工排水，具体方法如下：在沟槽的开挖过程中，在槽底设置排水沟，将地 表水或槽底、槽坡渗流出来的地下水汇集到槽底的排水沟内，然后通 过排水沟流入集水井，再用水泵将水抽走，抽出的水直接排入附近排水明沟，以保持沟槽干燥水沟深度比沟槽底低0.2m ,集水井比排水沟低0.3m 〜0.5m ,并保持水流畅通对于局部深度在3.0〜4.5m ,需先进行开挖，将表层1.5m 的粘土挖除，上口宽度为15m 左右，边坡为1: 1.5，下层土基本上为粉细砂, 然后在底面进行井点布置，根据管径大小，两排井点的布置宽度，一般在5.5〜6.5m ,井点管距坑壁不小于1m,间距为0.8~1.6m ,滤管要 埋在比槽底低0.9~1.2m 处。
污水管道系统设计说明书
本科《给排水管道工程》课程设计说明书污水管道系统设计学院环境科学与工程学院专业环境工程班级2004级环境工程1班学生姓名李达宁学号200433138282电子邮件daning13@126.c0m联系电话39384692指导教师陆少鸣污水管道系统设计说明书1.基本资料从小区平面图可知该区域地势自西北方向向东南方向倾斜，坡度较小，无明显分水线，可划分为一个排水流域。
本设计采用分流制排水系统，只考虑容纳生活污水、工业废水、工业生活污水。
根据比较，设计采用平行式管道布设形式，可相对截流式布设形式节省管材和土方量。
3条街道支管埋于街区地势较低的一侧，统一汇入主干管中。
主干管在小区最东侧自北向南布设，将污水排入污水处理厂后处理2.街区编号并计算其面积将各街区编号，并用箭头标出各街区污水排出的方向（如图1所示）。
计算各街区面积列由街坊总面积84.6×2410m ，居住人口密度为400人/2410m ，则服务总人口数为84.6×400＝33840人，居民污水量标准为140L/人.d ，则计算居民平均日生活污水量为： Q d ＝3600243384014036002411⨯⨯=⨯∑i i N q ＝54.84（L/s ）计算总变化系数为： Kz ＝11.011.084.547.27.2=d Q ＝1.74 计算居民生活污水设计流量：Q1＝360024111⨯∑iizNqK＝K z1Q d＝1.74×54.84＝95.42（L/s）工厂的生活污水和淋浴污水设计流量已直接给出，为：Q2+Q3＝8.24＋6.84＝15.08（L/s）生产污水设计流量为Q4＝26.4L/s将各项污水设计流量直接求和，得该街坊污水设计总流量：Q h＝Q1＋Q2＋Q3＋Q4＝95.42＋15.08＋26.4＝136.9（L/s）3.划分管段，计算流量该街坊平面如图所示图中用箭头标出了各街坊污水排出的方向，经计算各街坊的汇水面积列于表1中。
污水工程管道施工(3篇)
第1篇一、施工准备1. 工程设计：在施工前，应根据设计图纸对管道的走向、管径、坡度、埋深等参数进行详细了解，确保施工方案的可行性。
2. 材料设备：根据工程需求，准备好所需的管道、接口、检查井、阀门、伸缩节等材料，以及挖掘机、装载机、管道安装设备等机械设备。
3. 施工队伍：组织一支经验丰富、技术过硬的施工队伍，并进行施工前的技术培训和安全教育。
4. 施工现场：做好施工现场的平整、排水、围挡等工作，确保施工环境安全、整洁。
二、施工工艺1. 沟槽开挖：按照设计要求，开挖沟槽，确保沟槽的宽度、深度、坡度等符合规范要求。
在开挖过程中，要注意保护地下管线，防止损坏。
2. 管道安装：管道安装是污水工程管道施工的关键环节。
首先，将管道按设计要求铺设到沟槽中；其次，进行管道接口连接，确保连接严密；最后，对管道进行试压，检查管道是否有渗漏现象。
3. 检查井施工：检查井是污水管道的重要组成部分，用于连接管道、检查管道运行状况等。
在施工过程中，要严格按照设计要求进行检查井的施工，确保其结构牢固、尺寸准确。
4. 阀门安装：阀门是污水管道的重要控制设备，用于调节管道流量、关闭管道等。
在施工过程中，要确保阀门安装位置准确、方向正确，并对其进行试运行。
5. 伸缩节安装：伸缩节是用于补偿管道因温度变化而产生的伸缩变形的设备。
在施工过程中，要按照设计要求进行伸缩节的安装，确保其性能良好。
6. 封堵回填：管道安装完成后，对沟槽进行回填，并按照规范要求进行压实，确保管道的稳定。
三、质量控制1. 材料质量：严格筛选材料供应商，确保材料质量符合国家标准。
2. 施工质量：严格按照施工规范和工艺要求进行施工，确保施工质量。
3. 检查验收：在施工过程中，加强检查验收，确保每个环节的质量符合要求。
4. 安全管理：加强施工现场安全管理，确保施工安全。
总之，污水工程管道施工是一项复杂的系统工程，需要从施工准备、施工工艺、质量控制等方面进行严格控制，以确保工程质量和施工安全。
污水管道设计规范
污水管道设计规范(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
简明污水管道设计规范
三．混凝土(非满流)污水管道在设计充满度下建议设计坡度
四．污水管道施工图设计
1.各种不同直径的管道在检查井内的连接，宜采用水面或管顶平接。
2.管道转弯和交接处，其水流转角不应小于90°。
3.管道基础应根据地质条件确定，对地基松软或不均匀沉降地段，管道基础或
地基应采取加固措施，管道接口应采用柔性接口。
4.管道最小覆土深度，应根据外部荷载，管材强度等条件，在车行道下不宜小
于。
5.检查井最大间距：
7.位于车行道的和经常启闭的检查井，应采用重型球墨铸铁井盖座。
9.检查井的安全网设置
井深≥3米时，检查井应设置尼龙安全防护网。
10.检查井的坐标标注
直线段的两端污水检查井及弧线上所有污水检查井中心必须标注坐标。
污水工程施工方案
污水管道工程施工方案污水管道施工工序污水管施工流程：沟槽开挖→管道基础→安管→管道接口→窨井砌筑→闭水试验→沟槽回填。
本工程污水管沟槽开挖深度不等，在开挖时按照施工图的设计标高。
污水管采用支撑、直槽开挖。
〔具体见污水管道沟槽支撑方案〕。
沟槽开挖之前，先摸清施工区域内的地下管线情况，如有则在其位置上做好标记，地下管线较为密集地区采用人工挖土使其外露，并采用吊、托等加固措施，无地下管线处采用机械挖土，机械挖土时安排专人指挥，重要部位作详细交底。
挖掘机挖土时，采取后退式挖土方法，机械挖土严格控制标高，防止超挖或扰动基底面，槽底以上20CM采用人工修整底面，假设有超挖则采用相应的措施进行处理〔灰土回填等〕并保证处理后的压实度大于天然基槽底压实度。
基槽经验收合格后，即进行基础施工。
沟槽边单面堆土高度不大于1.5M，离槽边的距离不小于1.2M。
假设遇横穿沟槽的地下管线，管线上面和下面的横撑板离管线10CM左右，上下板之间用短木填塞，且对地下管线采取吊、撑、托、包等保护措施。
本工程管道UPVC管基础均采用15CM砂石垫层基础，钢筋混凝土管均采用135°-C20钢筋混凝土基础。
施工前先复核标高，带好线。
基础的底层土由人工挖除，修整槽底，清除淤泥和碎土，如有超挖，用碎石〔灰土〕填实。
砂石垫层按规定的沟槽宽度满堂铺筑，摊平、拍实。
、接口管道铺设前复核该高程，排除槽内积水，在标高和基础质量检查合格后进行管道铺设。
在铺设前要对管材、管件等重新作一次外观检查，发现有问题的管材、管件均不得采用。
管材在吊运及放入沟内时，采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底剧烈碰撞。
在井位处排管，预留足够的检查井内净尺寸。
在管节水平中心线的承口外壁上，拉出一条定位边线，边线离开承口外壁约10MM。
排管从下游排向上游，铺设前管口用清水刷净。
排管时，在管口内放置平尺板，用水平尺调整平尺板保持水平，平尺板的中心对准垂球线，使管节居中。
污水管道工程施工方法
污水管道工程施工方法
一、前期准备工作
1.设计准备：根据实际需要和设计要求，确定管道的材质、规格、长度和施工方法等。
2.材料准备：根据设计要求和长度确定所需的管材、管件等材料，并统一进行采购和验收。
3.土建准备：对施工路线进行勘察和清理，清除障碍物和垃圾。
4.设备准备：根据具体情况，准备好所需的施工设备和工具。
二、施工技术及方法选择
1.开挖方法：根据管道尺寸和埋深要求，选择适合的开挖方法，一般有开挖法、顶管法、喷射法等。
2.管道敷设方法：常用的管道敷设方法有开挖敷设、顶管敷设、直埋敷设等，根据具体情况选择合理的敷设方法。
3.接口连接：根据管道的材质和连接方式，采用相应的接头和连接方法，常用的接口连接有橡胶接口、热熔接口、螺旋锁接口等。
三、施工流程和安全措施
1.施工流程：包括开挖准备、管道敷设、接口连接、管道回填等，根据施工顺序和流程逐一进行施工。
2.安全措施：施工过程中要做好安全措施，如设置警示标志、配备工地安全员、佩戴安全防护用品、定期检查设备等，保证施工过程安全。
3.质量控制：对施工过程进行现场监督，进行质量把关工作，确保工程质量符合设计要求和规范标准。
4.验收及维护：工程竣工后，进行验收工作，对质量有问题的进行整改，及时进行维护和保养工作，确保管道的正常运行和使用寿命。
以上是污水管道工程施工的基本方法和步骤。
在实际施工中，需要根据具体情况进行调整和变通，但始终以保证施工质量和施工安全为原则，确保施工顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污水管道设计步骤
一、设置——设置工程名
二、地形处理
平面——自然地形---自然离散点---属性块转(文本定义-转换文字的图层)
三、线形设计（布置管线和提取线形数据）
1、污水—平面管线—交互不管（或定义污水管）
2、平面—管线桩号——定义污水管桩号
3、平面—自然标高文件—地图提标高
4、平面—自然转设计
四、设计
1、污水—节点编号---主节点编号
2、污水—定井地面标高
3、标注
①、平面——管线桩号——桩号标注设置
——自动标注管线桩号
②标井编号——平行管道引出Y
4、污水—定义管径——确定管材、规格
5、污水—定义坡度——输入坡度
6、污水—定义管高—坡度
7、污水—污水计算---定义排放口
8、标注—线中管径标注—成组（Z）
9、污水—布预埋管（逐一布置）
五、计算
1、污水——污水流量计算(定井流量)
2、污水——污水计算——污水计算(流量)
3、
六、出断面图
污水——纵断面图---管道里程断面
管道里程桩断面对话框
地面标高确定方法---自然标高文件计算
设计地面标高确定方法---设计标高文件计算。
