DSA2320-2323变压器差动保护
变压器差动保护整定方法的验证与改良

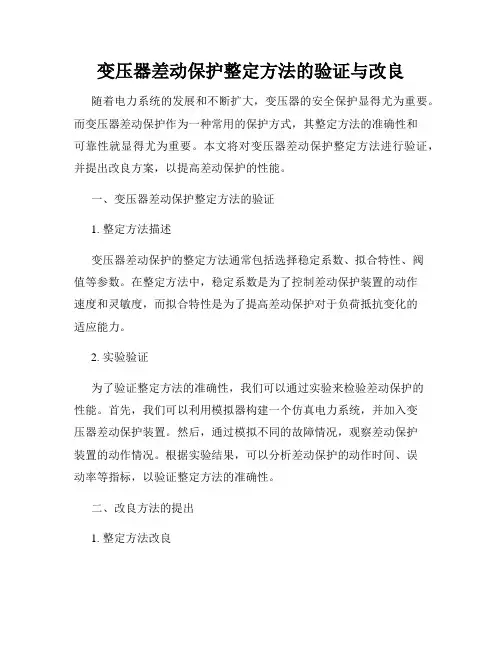

变压器差动保护整定方法的验证与改良随着电力系统的发展和不断扩大，变压器的安全保护显得尤为重要。
而变压器差动保护作为一种常用的保护方式，其整定方法的准确性和可靠性就显得尤为重要。
本文将对变压器差动保护整定方法进行验证，并提出改良方案，以提高差动保护的性能。
一、变压器差动保护整定方法的验证1. 整定方法描述变压器差动保护的整定方法通常包括选择稳定系数、拟合特性、阀值等参数。
在整定方法中，稳定系数是为了控制差动保护装置的动作速度和灵敏度，而拟合特性是为了提高差动保护对于负荷抵抗变化的适应能力。
2. 实验验证为了验证整定方法的准确性，我们可以通过实验来检验差动保护的性能。
首先，我们可以利用模拟器构建一个仿真电力系统，并加入变压器差动保护装置。
然后，通过模拟不同的故障情况，观察差动保护装置的动作情况。
根据实验结果，可以分析差动保护的动作时间、误动率等指标，以验证整定方法的准确性。
二、改良方法的提出1. 整定方法改良在现有的整定方法基础上，我们可以考虑引入智能技术，例如人工智能算法或模糊控制算法，来对稳定系数和拟合特性进行自动化调整。
通过对大量历史数据的学习和分析，智能算法可以更准确地确定合适的整定参数，提高差动保护的适应能力和稳定性。
2. 成本效益分析改良方法的提出不仅要考虑技术上的可行性，还需要进行成本效益分析。
我们需要评估引入智能技术所需的投资和运行成本，并与传统的整定方法进行比较。
如果改良方法的性能提升和成本效益是可接受的，那么我们可以考虑推广应用这一改良方法。
三、结论通过实验验证和改良方法的提出，我们可以提高变压器差动保护的性能，保证电力系统的安全运行。
在未来的研究中，我们还可以进一步探索其他技术手段，如机器学习和深度学习，来进一步提升差动保护的准确性和可靠性。
通过不断的研究和实践，我们可以为电力系统的保护提供更有效的解决方案。
注意：本文仅为示例，实际写作时请根据实际情况进行修改和调整。
变压器差动保护校验方法
变压器差动保护校验方法变压器差动保护是一种常用的电力系统保护方式，用于检测变压器的内部故障并及时采取保护措施，避免故障扩大导致设备损坏甚至事故发生。
为了确保差动保护的准确性和可靠性，需要进行校验。
变压器差动保护的校验方法主要包括以下几个方面：1. 参数设置校验：差动保护系统的参数设置是保证其正常运行的基础。
在校验过程中，应对差动保护装置的参数进行检查和确认，包括变压器的额定电压、额定容量、变比等参数，确保与实际情况相符。
同时，还需要校验差动保护装置的动作电流、动作时间等设置参数，确保其与设备的故障特性相匹配。
2. 运行情况监测：差动保护装置应能实时监测变压器的运行情况，包括电流、电压、温度等参数。
校验时，需要检查差动保护系统的监测功能是否正常，监测数据是否准确可靠。
此外，还需要检查差动保护装置与变压器之间的连接线路是否良好，是否存在接触不良或线路故障等情况。
3. 动作特性校验：差动保护是通过检测电流差值来判断设备是否发生故障的。
在校验过程中，需要模拟不同类型的故障，如短路、接地故障等，观察差动保护装置的动作情况是否符合预期。
同时，还需要校验差动保护装置的灵敏度和可靠性，确保在故障发生时能及时动作，保护设备安全。
4. 报警和保护功能校验：差动保护装置应具备报警和保护的功能，当设备发生故障时能及时报警并采取保护措施。
在校验过程中，需要检查差动保护装置的报警和保护功能是否正常，是否能准确判断故障类型，并能发出相应的报警信号或动作指令。
5. 联锁功能校验：差动保护装置通常需要与其他保护装置进行联锁，以实现全面的保护。
在校验过程中，需要检查差动保护装置的联锁功能是否正常，是否与其他保护装置实现了正确的联锁逻辑。
同时，还需要校验差动保护装置的自检功能和自动复归功能，确保系统能够及时发现故障并自动进行恢复。
变压器差动保护的校验方法是一个多方面的工作，从参数设置到运行情况监测，再到动作特性、报警保护以及联锁功能的校验，需要全面而系统地检查差动保护装置的各项功能和性能。
变压器差动保护常见不正确动作原因分析电力配电知识

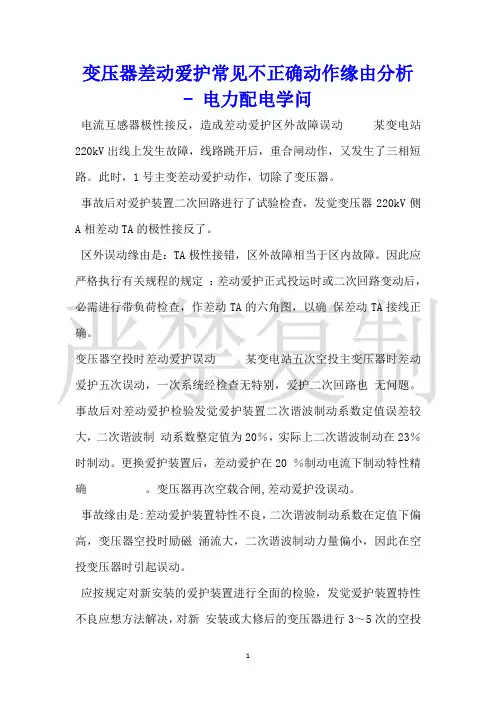

变压器差动爱护常见不正确动作缘由分析- 电力配电学问电流互感器极性接反，造成差动爱护区外故障误动某变电站220kV出线上发生故障，线路跳开后，重合闸动作，又发生了三相短路。
此时，1号主变差动爱护动作，切除了变压器。
事故后对爱护装置二次回路进行了试验检查，发觉变压器220kV侧A相差动TA的极性接反了。
区外误动缘由是：TA极性接错，区外故障相当于区内故障。
因此应严格执行有关规程的规定：差动爱护正式投运时或二次回路变动后，必需进行带负荷检查，作差动TA的六角图，以确保差动TA接线正确。
变压器空投时差动爱护误动某变电站五次空投主变压器时差动爱护五次误动，一次系统经检查无特别，爱护二次回路也无问题。
事故后对差动爱护检验发觉爱护装置二次谐波制动系数定值误差较大，二次谐波制动系数整定值为20％，实际上二次谐波制动在23％时制动。
更换爱护装置后，差动爱护在20 ％制动电流下制动特性精确。
变压器再次空载合闸,差动爱护没误动。
事故缘由是:差动爱护装置特性不良，二次谐波制动系数在定值下偏高，变压器空投时励磁涌流大，二次谐波制动力量偏小，因此在空投变压器时引起误动。
应按规定对新安装的爱护装置进行全面的检验，发觉爱护装置特性不良应想方法解决，对新安装或大修后的变压器进行3～5次的空投试验，并进行录波，分析励磁涌流的大小及谐波含量。
依据实际状况调整二次谐波制动比。
差动爱护TA二次回路绝缘损坏引起的差动爱护误动某变电站2＃主变压器差动爱护在一次系统无故障状况下动作，切除主变。
事故后检查发觉2 ＃主变差动爱护高压侧C相TA至开关端子箱二次电缆绝缘损坏，对地绝缘为零，从而短接了一相TA。
在差动继电器中产生差流，使爱护误动作。
事故缘由是：C相TA引出电缆穿管处管口密封不严，铁管中进水，冬季气温低结冰，造成电缆绝缘损坏接地。
因此在施工中要严把质量关，一是制作电缆头剥皮时防止电缆刀损伤芯线外层绝缘，二是电缆穿管的管口肯定要密封良好。
变压器差动保护原理 变压器工作原理
变压器差动保护原理变压器工作原理一种变压器，有一个匝数比，所以是不是真的等于流出的电流中的电流。
电流不会完全匹配的变压器匝数比，所以总是会有的不平衡电流的变压器差动的工作线圈。
变压器需要的励磁电流。
将有一个小的电流流动，即使在变压器的初级，次级开路。
变压器有一个浪涌电流。
有一个时间段后，变压器通电直到对称地以交替的核心中的磁场。
这种浪涌的大小和长度倚靠于芯中的剩余磁场和变压器的交流周期中的点重新通电。
大型变压器可能是10或20倍的满载电流量初，它可能需要几分钟的时间削减到可以疏忽不计值。
变压器差动的继电器克制线圈。
动作电流的值是一组特定的百分比高于管束线圈中流动的电流。
出于这个原因，变压器差动继电器的比例差动继电器说。
你会发觉，第一次通电时，变压器，没有任何电流流过CT2、通过管束和操作线圈的CT1的次级电流I1s流动，并防止操作，除非是特别高的电流。
克制线圈还可以防止由于自来水的变化，变压器的输入与输出电流的比例可以不断更改的继电器动作。
变压器差动保护利用这个众所周知的事实，并添加额外的管束，当它检测到这个二次谐波。
这种额外的功能可以防止变压器跳闸由于励磁电流的通电时，但不添加任何时间延迟。
由于差动继电器随负载电流的或受保护的区域以外的故障（断层）将不操作时，它可以被设置为工作在一个较低的值的电流从而快速的操作，当一个故障发生时。
有没有必要时间延迟继电器的操作的，因此可以使用一个快速动作的继电器类型。
三绕组变压器差动保护的动作原理和双绕组变压器差动保护的动作原理是一样的，也是按循环电流原理构成的。
正常运行和外部短路时，三绕组变压器三侧电流向量和（折算至同一电压等级）为零。
它可能是一侧流入另两侧流出，也可能由两侧流入，而从第三侧流出。
所以，若将任何两侧电流相加再去和第三侧电流相比较，就构成三绕组变压器的差动保护。
当正常运行和外部短路时，若不平衡电流疏忽不计，则流入继电器的电流为零。
即ⅰR=ⅰI2+ⅰⅡ2+ⅰⅢ2=0当内部短路时，流入继电器的电流则为ⅰR=ⅰI2+ⅰⅡ2+ⅰⅢ2=ΣⅰK/na即等于各侧短路电流（二次值）的总和。
【专业知识】变压器差动保护作用及原理是什么
【专业知识】变压器差动保护作用及原理是什么1、差动保护的作用：差动保护是防止变压器内部故障的主保护，在35kV及以上变电站中普遍采用，主要用于保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。
差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备以及连接这些设备的导线。
简单地讲，就是输入的两端TA之间的设备。
由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，发生区内故障时，可以整定为瞬时动作；差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，所以用于变压器做主保护。
2、保护原理：差动保护是利用基尔霍夫电流定律中在任意时刻，对电路中的任一节点，流经该节点的电流代数和恒为零的原理工作的。
差动保护把被保护的变压器看成是一个接点，在变压器的各侧均装设电流互感器，把变压器各侧电流互感器副边按差接线法接线，即各侧电流互感器的同极性端都朝向母线侧，将同极性端子相连，并联接入差动继电器。
在继电器线圈中流过的电流是各侧电流互感器的副边电流之差，也就是说差动继电器是接在差动回路的；从理论上讲，正常情况下或外部故障时，流入变压器的电流和流出的电流（折算后的电流）相等，差回路中的电流为零。
当变压器正常运行或区外故障（流过穿越性电流）时，各侧电流互感器的副边电流流入保护装置，通过程序的运行，各侧电流存在的相位差由软件自动进行校正，自动计算出各侧电流IH-（IM-IL）接近为零（IH为高压侧电流，IM为中压侧电流，IL 为低压侧电流），则保护不动作。
当变压器内部发生相间或匝间短路故障时，两侧（或三侧）向故障点提供短路电流，在差动回路中由于IM或IL改变了方向或等于零，流入差动继电器的电流IH-（IM-IL）不再接近于零；当差动电流大于差动保护装置的整定值时，保护动作，将被保护变压器的各侧断路器跳开，使故障变压器断开电源。
变压器差动保护的功能及定值计算

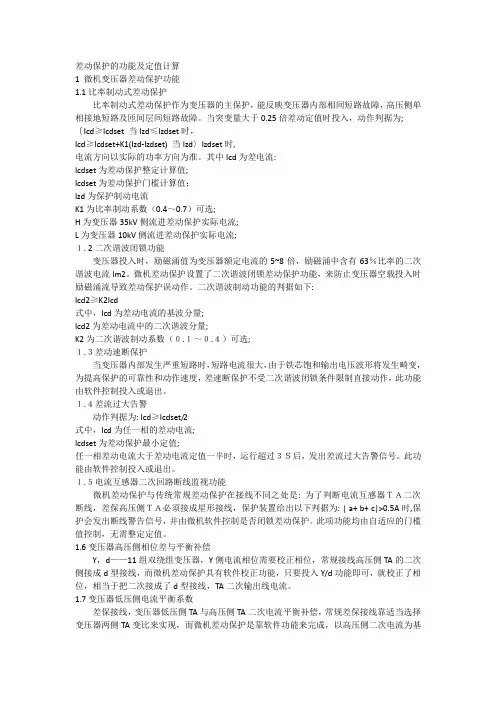

差动保护的功能及定值计算1 微机变压器差动保护功能1.1比率制动式差动保护比率制动式差动保护作为变压器的主保护，能反映变压器内部相间短路故障，高压侧单相接地短路及匝间层间短路故障。
当突变量大于0.25倍差动定值时投入，动作判据为; ｛Icd≥Icdset 当Izd≤Izdset时，Icd≥Icdset+K1(Izd-Izdset) 当Izd〉Izdset时,电流方向以实际的功率方向为准。
其中Icd为差电流:Icdset为差动保护整定计算值;Icdset为差动保护门槛计算值；Izd为保护制动电流K1为比率制动系数（0.4～0.7）可选;H为变压器35kV侧流进差动保护实际电流;L为变压器10kV侧流进差动保护实际电流;１. 2二次谐波闭锁功能变压器投入时，励磁涌值为变压器额定电流的5~8倍，励磁涌中含有63％比率的二次谐波电流Im2。
微机差动保护设置了二次谐波闭锁差动保护功能，来防止变压器空载投入时励磁涌流导致差动保护误动作。
二次谐波制动功能的判据如下:Icd2≥K2Icd式中，Icd为差动电流的基波分量;Icd2为差动电流中的二次谐波分量;K2为二次谐波制动系数（０.１～０.４）可选;１.３差动速断保护当变压器内部发生严重短路时，短路电流很大，由于铁芯饱和输出电压波形将发生畸变，为提高保护的可靠性和动作速度，差速断保护不受二次谐波闭锁条件限制直接动作，此功能由软件控制投入或退出。
１.４差流过大告警动作判据为: Icd≥Icdset/2式中，Icd为任一相的差动电流;Icdset为差动保护最小定值;任一相差动电流大于差动电流定值一半时，运行超过３Ｓ后，发出差流过大告警信号。
此功能由软件控制投入或退出。
１.５电流互感器二次回路断线监视功能微机差动保护与传统常规差动保护在接线不同之处是: 为了判断电流互感器ＴＡ二次断线，差保高压侧ＴＡ必须接成星形接线，保护装置给出以下判据为: | a+ b+ c|>0.5A时,保护会发出断线警告信号，并由微机软件控制是否闭锁差动保护。
变压器差动保护校验方法
变压器差动保护校验方法变压器差动保护是电力系统中常用的一种保护方式，它在变压器的正常运行和保护方面起着重要的作用。
为了确保差动保护的准确性和可靠性，需要进行校验。
本文将介绍变压器差动保护校验的方法。
一、差动保护的基本原理变压器差动保护是利用变压器两侧电流的差值来判断变压器是否发生故障。
当变压器正常运行时，两侧电流的差值非常小，接近于零；而当变压器发生故障时，差流会显著增大。
通过监测差流的大小，可以及时判断变压器是否存在故障，并采取相应的保护措施。
二、差动保护校验的目的差动保护校验的目的是验证差动保护的准确性和可靠性，确保其在变压器故障时能够及时、准确地判断并进行保护动作。
校验的过程主要包括以下几个方面：差动保护装置的参数设置、差动电流互感器的校验、差动保护装置的动作试验等。
三、差动保护装置的参数设置差动保护装置的参数设置是差动保护校验中的重要环节。
首先需要根据变压器的额定容量、变比等信息，计算出合适的参数值。
具体的参数包括：差动电流互感器的一次/二次变比、滞后/超前动作角、差动电流保护装置的动作电流等。
在设置这些参数时，需要参考相关标准和规范，确保参数的合理性和正确性。
四、差动电流互感器的校验差动电流互感器是差动保护中的重要组成部分，其准确性直接影响到差动保护的可靠性。
为了保证差动电流互感器的准确性，需要进行定期的校验。
校验的方法主要有：比率校验、相位校验和零序校验。
比率校验是通过比对互感器的一次/二次电流比值，判断其准确性；相位校验是通过比对互感器的一次/二次电流相位差，判断其准确性；零序校验是通过比对互感器的零序漏电流，判断其准确性。
五、差动保护装置的动作试验差动保护装置的动作试验是校验差动保护的有效手段之一。
在试验时，需要模拟变压器的故障情况，观察差动保护装置的动作情况。
常用的试验方法包括：一次侧短路试验、二次侧短路试验和变压器内部故障试验。
试验时需要注意安全，确保试验过程的可靠性和准确性。
DSA2320-2323使用手册
DSA2131/2132/2133 电容器保护测控装置使用说明书(V2.00)编写：张鹏校对：王军审核：顾欣欣批准：季侃DSA2320/2321/2322/2323变压器差动保护装置使用说明书1 人机界面及操作 (4)1.1指示灯 (4)1.2键盘使用 (5)1.3装置前置板说明 (6)1.4屏保界面 (7)2 菜单操作 (7)2.1交直流量测量值 (10)2.2信息记录查询 (12)2.2.1 单元信息记录 (13)2.2.2保护事件记录 (13)2.2.3遥信事件记录 (14)2.2.4差流越限记录·······················································································错误！未定义书签。
2.2.5自检事件记录 (14)2.2.6单元事件记录 (15)2.2.7录波事件记录 (15)2.3单元定值整定 (16)2.3.1通讯整定 (16)2.3.2保护转遥信投退 (17)2.3.3日期及时间整定 (18)2.3.4口令投退 (18)2.3.5 变压器类型整定 (19)2.3.6 保护信号远方测试 (19)2.3.7 液晶背光常亮投退 (19)2.4保护定值投退 (20)2.5保护定值整定 (20)2.6差动平衡系数整定 (21)2.7交流量精度调节 (21)2.8信号复归 (22)2.9系统复归 (22)3 用户调试大纲 (22)3.1通电前 (23)3.2通电后检查 (23)3.3采样精度检查 (23)3.4节点输出校验 (23)3.5定值校验 (23)4 维护说明 (23)5 背板端子 (24)5.1采样板 (25)5.2POWER板 (25)5.3I OB板 (26)附录 (28)南瑞城乡电网公司 2DSA2320/2321/2322/2323变压器差动保护装置使用说明书附录1遥信表 (28)附录2装置菜单列表 (29)DSA232X主变差动系列保护装置，根据现场不同的运行情况分南瑞城乡电网公司 3DSA2320/2321/2322/2323变压器差动保护装置使用说明书为4种不同型号，分别是：DSA2320、DSA2321、DSA2322、DSA2323。
DSA2322-3系列主变保护装置保护定检作业指导书
断路器跳不开
1、投入连接片时必须有专人监护，核对并正确投入需传动断路器的连接片
2、检查控制回路是否正常
4.13
连接片及切换开关复位
恢复到开工前状态
4.14
恢复安全措施
按二次安全技术措施单恢复
4.15
二次端子紧固
所有端子螺丝压接应紧固
4.16
核对定值
打印定值与整定书一致
3核实被测试设备或二次回路处无人工作，并设专人看护
4用1000V摇表，要求大于2MΩ
4.4.3
直流回路对地的绝缘电阻
1断开被测试设备或二次回路的电源，验明无电压
2断开与被测试设备或二次回路无关的连接
3核实被测试设备或二次回路处无人工作，并设专人看护
4用1000V摇表，要求大于2MΩ
4.4.4
交直流回路之间的绝缘电阻
保护屏检查
1保护屏前、后门接地线可靠接地；
2保护装置、打印机、端子排、接地铜排、切换把手、空气开关等各部件清洁无尘；
3切换开关、按钮、键盘等应操作灵活；
4接线无机械损伤，端子压接紧固；
5二次电缆屏蔽线可靠接地，孔洞封堵良好。
4.3
插件外观检查
1关掉整套装置电源空开及交流电压空开
2插件外观应完整，插件内无灰尘插件内各元件无变色、损坏痕迹插件无变形，插针整齐无变形
根据作业指导书中风险及控制措施进行交代
复诵情况
被交代人签名：
交底人签名：年月日
班后会（工作情况小结）：
领导定期检查意见：
签字：年月日
1、设备基础信息
1.1设备主要参数
设备型号
DSA2322-3DSA2324-3DSA2302B
完整的变压器差动保护调试和验证方法
完整的变压器差动保护调试和验证方法变压器差动保护是保护变压器正常运行和防止故障的重要措施之一、它通过比较发往变压器和变压器的输出之间的差异来判断变压器是否发生故障。
下面将详细介绍变压器差动保护的调试和验证方法。
一、调试方法1.检查安装位置：首先需要检查变压器差动保护的安装位置，确保安装位置正确，设备与变压器之间的连接线路正确牢固。
2.检查接线：仔细检查变压器差动保护设备的接线是否正确，包括数字量输入和输出模块、变压器接线柜中的CT（电流互感器）接线等。
3.测试连接：将模拟量和数字量的连接进行测试，确保变压器差动保护设备可以正常接收和处理来自CT和PT（电压互感器）的模拟量信号。
4.参数设置：根据实际情况，设置变压器差动保护设备的参数，包括差动保护动作电流、动作时间等参数。
5.检查稳态运行：确认变压器正常运行后，记录各相电流、相电压、接地电流等参数，以便日后与故障时的参数进行对比分析。
6.切换至差动模式：通过操作变压器差动保护设备的面板，将其切换至差动保护模式。
7.测试差动保护：模拟一次变压器内部故障，注入差动电流，观察差动保护设备是否能够及时动作，并通过信号输出模块输出信号。
8.人工确认：在差动保护动作后，需要手动确认是否为真实故障，避免误动作。
二、验证方法1.发电机保护功能测试：通过模拟发电机运行现场的实际运行条件，注入不同频率和不同相位的模拟量信号，检查差动保护设备的保护功能是否正常。
2.发电机保护动作测试：通过模拟故障信号，注入差动保护设备，观察差动保护设备是否能够及时动作，并且是否正确地输出保护信号。
3.发电机保护恢复测试：在发电机保护动作后，检查差动保护设备的复位功能是否正常，保护信号是否正确地恢复至正常状态。
4.防误动能力测试：通过模拟故障信号注入，检查差动保护设备的防误动能力，确保在正常工作状态下不会误动作。
5.与其他保护设备协调运行测试：检查差动保护设备与其他保护设备的协调运行情况，包括过电流保护、过温保护等。
变压器差动保护计算公式详解
变压器差动保护计算公式详解差动保护的基本原理是检测变压器的进线和出线电流之差，当差值超过设定值时，判断为内部故障，触发保护装置。
常见的变压器差动保护计算公式有以下几种。
1.电流差动保护计算公式电流差动保护是最常用的差动保护方式，其计算公式主要根据变压器各相电流之差来实现。
I_d=I_a+I_b+I_c-I_a'-I_b'-I_c'其中，I_a、I_b、I_c分别为变压器的A相、B相、C相电流；I_a'、I_b'、I_c'分别为变压器的A相、B相、C相末端电流。
当差动电流I_d超过设定值时，判断为内部故障，触发保护动作。
2.瓦时差动保护计算公式瓦时差动保护是一种比电流差动保护更为精确的保护方式，它计算的是有功功率差值。
P_d=P_a+P_b+P_c-P_a'-P_b'-P_c'其中，P_a、P_b、P_c分别为变压器的A相、B相、C相有功功率；P_a'、P_b'、P_c'分别为变压器的A相、B相、C相末端有功功率。
当差动功率P_d超过设定值时，判断为内部故障，触发保护动作。
3.零序电流差动保护计算公式在变压器差动保护中，还需要考虑零序电流的影响，因为零序电流通常是变压器故障的信号。
I_0d=I_0-I_0'其中，I_0为变压器的零序电流；I_0'为变压器的末端零序电流。
当零序电流差值I_0d超过设定值时，判断为故障，触发保护动作。
以上是常见的变压器差动保护计算公式，通过计算电流差、功率差或零序电流差，能够判断变压器是否存在内部故障，实现及时的保护。
差动保护装置通常由差动电流继电器、差动电流互感器、保护定时器等组成，能够迅速切除故障电路，保护变压器的安全运行。
变压器差动保护调试方法-变压器差动保护接线原理图
微机变压器差动保护一、微机变压器差动保护中电流互感器二次电流的相位校正问题电力系统中变压器常采用Y/D-11接线方式，因此，变压器两侧电流的相位差为30°。
如果不采取措施，差回路中将会由于变压器两侧电流相位不同而产生不平衡电流。
必需消除这种不平衡电流。
（一）用电流互感器二次接线进行相位补偿其方法是将变压器星形侧的电流互感器接成三角形，将变压器三角形侧的电流互感器接成星形，如图1所示图1变压器为Y o/△ -11连接和TA/Y连接的差动保护原理接线・・■■jioTh采用相位补偿后，变压器星形侧电流互感器二次回路差动臂中的电流I A2、丨B2、G ， 刚好与三角形侧的电流互感器二次回路中的电流I a2、G 、I c2同相位，如图2所示。
) 用保护内部算法进行相位补偿 当变压器各侧电流互感器二次均采用星型接线时，其二次电流直接接入保护装置，从而简化了 TA 二次接线，增加了电流回路的可靠性。
但是如图 3当变压器为Y o / △ -11连接 时，高、低两侧TA 二次电流之间将存在30°的角度差，图4(a )为TA 原边的电流相量图。
图2向量图图3变压器为Y △ -11连接和TA 为Y/Y 连接的差动保护原理接线为消除各侧TA 二次电流之间的角度差，由保护软件通过算法进行调整1、常规差动保护中电流互感器二次电流的相位校正大部分保护装置采用 Y -△变化调整差流平衡，如四方的 CST31南自厂的PST-12O0WBZ-500H 南瑞的LFP-972、RCS-985等，其校正方法如下：丫0侧：IA2 = ( I A2 — I B2 ) / 3 I B2 = ( I B2 — I C2 ) / - 3I C2 = (I C2 — I A2 ) /3△侧：I a2=I a2 I b2 = Ib2 I c2=I c2式I A2、l B2、G 为Y 0侧TA 二次电流，I A 2、&、G 为侧校正后的各相电流；I a2、b2、I c2为△侧TA 二次电流，I a2、I b2、丨c2为△侧校正后的各相电流经过软件校正后，差动回路两侧电流之间的相位一致，见图 4 (b )所示。
变压器差动保护及二次回路模拟实验
变压器差动保护及二次回路模拟实验
变压器差动保护的原理是在变压器两侧的电流进行比较，通过差动保护装置实现对变压器的保护。
差动保护的一般连接方式是将两侧的电流互感器的二次侧连接在同一差动保护装置上，装置根据两侧电流的差值来判断是否存在故障。
差动保护的二次回路模拟实验可以通过模拟软件或硬件实现。
下面我给出一个简单的二次回路模拟实验步骤，供参考：
1. 准备模拟实验所需的变压器差动保护主要元件：互感器、差动保护装置、信号源等。
2. 将互感器的一次侧分别连接在变压器的两侧，二次侧连接在差动保护装置上。
3. 设置差动保护装置，确定差动电流阈值，可根据实际情况进行调整。
4. 通过信号源模拟故障情况，产生不同的故障电流，输入到差动保护装置中。
5. 监测差动保护装置的动作情况，观察是否能准确判断出故障，并及时采取保护动作。
矿站主变DSA纵差保护装置动作原因分析
矿站主变DSA纵差保护装置动作原因分析摘要:本文主要通过对矿站主变DSA纵差保护装置动作原因分析介绍,从而提出解决主变跳闸的一些建议。
关键词:保护主变纵差保护零序1 阳煤集团电网简介阳煤集团内部电网是1座110kV站为中心,以35kV电压等级为主构成的供电网络。
矿110kV站两个独立电源点分别来自市供电局海落湾站和长岭站,内部有25座35kV变电(厂)站,其中矿110kV站是内网中唯一的1座枢纽中转和转供站,馈出各矿电源均为双回线路至各矿一级站,各区域站室之间供电都是由一级站向二、三级站室转供,因此该站设备的稳定运行对于阳煤集团安全供电起着举足轻重的作用。
2 主变跳闸原因初步分析2009年底至2010年初矿110kV站主变压器连续发生3次跳闸事故,原因都是由于外部供电局系统发生零序短路接地造成的,按照主变压器纵差主保护的原理进行分析都无法找到误动作的原因。
究竟是主变压器确实发生了内部故障,还是保护装置存在二次接线和稳定性方面的问题,一段时间内困绕着我们,同时对系统是一个极大的安全隐患,一旦在负荷高峰时刻矿110kV站发生一台运行中的变压器事故跳闸后果是不堪设想的。
我公司通过多次组织相关管理技术人员进行事故分析,同时要求主变保护厂家南瑞科技公司到现场进行技术指导并参与分析,最终我们找到了多次发生事故的隐患点就是由于目前矿110kV站主变压器使用的保护装置存在逻辑上的缺陷造成的。
矿110kv站1#、2#主变压器安装南瑞城乡型号为DSA2323的纵差保护装置、0#主变压器安装型号为DSA2321纵差保护装置。
矿站主变压器的接线组别为Y/Y-12型,其中一台主变压器110kv侧通过接地刀闸直接接地,另一台主变压器高压侧中性点不接地;低压35kv侧通过接地变-消弧线圈接地。
3 主变跳闸原因分析及解决方法3.1 原因分析3次事故都是发生在110kv侧直接接地的主变压器上,因此基本可以判断为主变压器是由于零序电流启动造成跳闸的,该保护动作有两个大的疑点:一是该零序电流是由于供电局外部110kv系统接地引起的,已经大大超出了主变压器纵差主保护的保护范围;二是做为主变的纵差主保护是通过比较高、低压互感器差流来判断的,即使是引起差流也应该是互相抵消的。
继电保护定值
0123456789DSA2320保护定值表保护定值区号: 1 打印时间: 2011-5-22 16:53:42:476定值名称定值单位通讯代码定值数值定值序号1 差动速断投退41 ON2 比率差动投退40 OFF3 断线闭锁投退32 OFF4 差动速断电流定值 A 42 5A5 比率差动起动电流定值 A 45 2A6 二次谐波制动电流定值 A 44 0.2A7 高压侧差动平衡系数不上送 18 中压侧差动平衡系数不上送 19 低压侧差动平衡系数不上送 110 桥开关侧差动平衡系数不上送 10123456789DSA2116 保护定值表保护定值区号: 1 打印时间: 2011-5-22 16:53:42:376定值名称定值单位通讯代码定值数值定值序号1 低频减载低频投退072 OFF2 低频减载欠流闭锁投退078 OFF3 低频减载滑差闭锁投退075 OFF4 瞬时电流速断电流保护投退066 ON5 瞬时电流速断低电压闭锁投122 OFF6 瞬时电流速断负序电压闭锁投退121 OFF7 限时电流速断电流保护投退141 OFF8 限时电流速断低电压闭锁投退149 ON18 限时电流速断负序电压闭锁投退148 OFF19 过电流投退242 OFF20 过电流负序电压闭锁投退240 ON21 过电流低电压闭锁投退239 OFF22 TV 断线告警098 OFF23 零序方向投退163 OFF24 自动接地检测投退01 OFF25 过负荷告警投退059 OFF26 10kVI 母接地告警185 OFF27 10kVⅡ母接地告警186 OFF28 35kVI 母接地告警183 OFF29 35kVⅡ母接地告警184 OFF30 零序过流I 段投退14 OFF31 TV 断线闭锁投退178 OFF32 瓦斯跳闸投退246 ON33 瓦斯告警投退247 ON34 温度跳闸投退248 ON35 温度告警投退249 ON36 反时限过流投退167 OFF49 低频减载定值HZ 070 4950 低频减载延时S 071 0.251 低频减载△f 定值HZ 073 052 低频减载△t 定值S 074 V0.253 低频减载欠流闭锁定值 A 077 0.154 低频减载低电压闭锁定值V 076 1055 瞬时电流速断电流定值 A 049 556 瞬时电流速断低电压闭锁定值V 048 7057 瞬时电流速断负序电压闭锁定值V 067 458 瞬时电流速断延时S 050 0.259 限时电流速断定值 A 051 260 限时电流速断低电压闭锁定值V 145 7061 限时电流速断负序电压闭锁定值V 146 462 限时电流速断延时S 052 0.263 过电流保护定值 A 236 164 过电流保护低电压闭锁定值V 234 7065 过电流保护负序电压闭锁定值V 235 466 过电流保护延时S 245 0.267 零序方向电流定值MA 165 3T0=10068 零序方向电压定值V 164 569 零序方向延时S 166 0.270 过负荷告警定值 A 060 271 过负荷告警延时S 061 0.272 母线接地告警定值V 187 1073 母线接地告警延时S 188 0.274 零序电流定值 A 04 0.175 零序电流延时S 05 0.276 反时限过流定值 A 142 0.577 反时限过流时间常数S 143 0.278 低压减载投退215 OFF79 低压减载滑压闭锁投退250 OFF80 低压减载定值V 216 9081 低压减载延时S 217 282 低压减载ΔU 定值S 248 0.583 低压减载Δt 定值S 249 0.010123456789DSA2361 进线及桥备自投保护定值表保护定值区号: 1 打印时间: 2011-5-22 16:53:42:568序号定值名称定值单位通讯代码初始值1 检有压定值V 89 502 检无压定值V 90 203 线路检有压V 211 504 检无流定值 A 91 55 进线I 备自投时间定值S 85 06 进线II 备自投时间定值S 86 07 桥备自投I 时间定值S 83 08 桥备自投II 时间定值S 84 09 进线I 备自投投退定值95 ON10 进线I 备自投延时S 85 111 进线II 备自投投退定值96 ON12 进线II 备自投延时S 86 113 桥备自投投退定值94 OFF14 线路检有压投退定值110 OFF15 母线CV 断线告警投退定值98 OFF16 线路CV 断线告警投退定值117 OFF17 开关拒动告警投退定值99 ON18 全所无压告警投退定值93 OFF19 母线绝缘监视投退定值97 OFF20 线路检无流投退定值118 OFF0123456789DSA2119保护保护定值区号: 1 打印时间: 2011-5-22 16:53:42:673序号定值名称定值单位通讯代码定值数值1 瞬时速断保护投退034 ON2 瞬时速断后加速保护投退177 OFF3 瞬时速断低电压闭锁投退100 OFF4 瞬时速断方向保护投退172 OFF5 限时电流速断电流保护投退010 OFF6 限时电流速断后加速保护投退011 OFF7 限时电流速断低电压闭锁投退101 ON8 限时电流速断方向保护投退174 OFF9 过电流保护电流保护投退012 OFF10 过电流保护后加速保护投退013 OFF11 过电流保护低电压闭锁投退102 ON12 过电流保护方向保护投退176 OFF13 重合闸不对应启动投退016 ON14 重合闸保护启动投退017 ON15 重合闸不检同期投退181 ON16 重合闸检无压投退104 OFF17 重合闸检同期投退106 OFF18 重合闸检同期线电压投退不上送OFF19 低频减载低频投退072 OFF20 低频减载欠流闭锁投退078 OFF21 低频减载滑差闭锁投退075 OFF22 TV 断线告警098 OFF23 TV 断线闭锁178 OFF24 零序方向投退163 OFF25 自动接地检测投退01 OFF26 过负荷告警投退059 OFF27 10kVI 母接地告警185 ON28 10kVⅡ母接地告警186 OFF29 35kVI 母接地告警183 OFF30 35kVⅡ母接地告警184 OFF31 瞬时电流速断定值 A 019 532 瞬时电流速断低电压闭锁定值V 171 7033 瞬时电流速断延时s 033 0.2034 限时电流速断定值 A 000 2.0035 限时电流速断低电压闭锁定值V 173 7036 限时电流速断延时s 001 0.2037 过电流定值 A 002 1.0038 过电流保护低电压闭锁定值V 175 7039 过电流延时s 003 0.2040 后加速保护延时s 006 0.2041 重合闸延时s 007 0.2042 重合闸检无压定值V 105 543 重合闸检同期定值s 107 0.2044 低频减载定值Hz 07 4945 低频减载延时s 071 0.2046 低频减载△f 定值Hz 073 047 低频减载△t 定值s 074 0.20 s48 低频减载欠流闭锁定值 A 077 0.149 低频减载低电压闭锁定值V 076 1050 零序方向电流定值MA 165 3I0=100.0051 零序方向电压定值V 164 552 零序方向延时s 166 0.253 过负荷告警定值 A 060 254 过负荷告警延时s 061 0.255 母线接地告警定值V 187 1056 母线接地告警延时s 188 0.257 低压减载投退215 OFF58 低压减载滑压闭锁投退250 OFF59 低压减载定值V 216 9060 低压减载延时s 217 0.261 低压减载ΔU 定值V 248 0.562 低压减载ΔT 定值s 249 0.010123456789DSA2326主变后备保护定值表保护定值区号: 1 打印时间: 2011-5-22 16:53:42:505定值名称定值单位通讯代码出厂定值定值序号1 限时电流速断电流定值 A 000 12 限时电流速断I 时限定值s 001 0.23 限时电流速断I 时限投退010 ON4 限时电流速断II 时限定值s 201 0.25 限时电流速断II 时限投退202 ON6 复合电压过流I 段低电压定值V 048 707 复合电压过流I 段负序电压定值V 067 88 复合电压过流I 段电流定值 A 049 0.59 复合电压过流I 段低电压投退122 OFF10 复合电压过流I 段负序电压投退121 OFF11 复合电压过流I 段方向投退196 OFF12 复合电压过流I 段I 时限投退066 OFF13 复合电压过流I 段I 时限定值s 050 0.214 复合电压过流I 段II 时限投退069 ON15 复合电压过流I 段II 时限定值s 068 0.216 复合电压过流I 段Ⅲ时限投退169 OFF17 复合电压过流I 段Ⅲ时限定值s 170 0.218 零序过电流I 段电流定值 A 004 119 零序过电流I 段I 时限投退014 OFF20 零序过电流I 段I 时限定值s 005 0.221 零序过电流I 段II 时限投退125 OFF22 零序过电流I 段II 时限定值s 123 0.223 零序过电流I 段III时限定值s 205 0.224 零序过电流I 段III 时限投退204 OFF25 零序过流I 段零序电压闭锁定值V 124 824 零序过流I 段零序电压闭锁投退126 OFF25 零序过电压I 段电压定值V 024 726 零序过电压I 段投退028 OFF27 零序过电压I 段时限定值s 025 0.228 间隙零序过电流I 段电流定值 A 150 0529 间隙零序过电流I 段I 时限投退152 OFF30 保护自投自退投退119 OFF31 间隙零序过电流I 段I 时限定值s 151 0.232 过负荷闭锁有载调压电流定值 A 030 0.533 过负荷闭锁有载调压投退 9 02 OFF34 过负荷闭锁有载调压时限定值s 031 0.235 过负荷告警电流定值 A 060 236 过负荷告警投退059 OFF37 过负荷告警时限定值s 061 0.238 过负荷启动风冷电流定值 A 039 0.539 过负荷关闭风冷电流定值 A 038 0.540 过负荷启动风冷投退037 OFF41 TV 断线告警投退098 OFF42 TV 断线闭锁保护投退108 OFF43 复压过流I 段IN1 复压闭锁投退079 OFF44 复压过流I 段IN2 复压闭锁投退120 OFF45 网络母线保护闭锁时限定值s 243 0.246 网络母线保护闭锁投退244 OFF211 OFF 47 网络母线保护投退（或限时电流速断T3 时限投退）A 212 148 网络母线保护电流定值（或限时电流速断T3 时限电流定值）s 213 0.2 49 网络母线保护限时定值（或限时电流速断T3 时限定值）50 复合电压过流II 段低电压定值V 145 7051 复合电压过流II 段负序电压定值V 146 852 复合电压过流II 段电流定值 A 051 0.553 复合电压过流II 段低电压投退149 OFF54 复合电压过流II 段负序电压投退148 ON55 复合电压过流II 段方向投退197 OFF56 复合电压过流II 段I 时限投退141 OFF57 复合电压过流II 段I 时限定值052 0.258 复合电压过流II 段II 时限投退156 ON59 复合电压过流II 段II 时限定值s 147 0.260 复合电压过流II 段Ⅲ时限投退195 OFF61 复合电压过流II 段Ⅲ时限定值s 194 0.262 零序过电流II 段电流定值 A 063 163 零序过电流II 段I 时限投退062 OFF64 零序过电流II 段I 时限定值s 064 0.265 零序过电流II 段II 时限投退222 OFF66 零序过电流II 段II 时限定值s 223 0.267 零序过电流II 段Ⅲ时限投退131 FF68 零序过电流II 段Ⅲ时限定值v 133 0.269 零序过流II 段零序电压闭锁定值V 238 870 零序过流II 段零序电压闭锁投退237 OFF71 零序过电压II 段电压定值v 191 772 零序过电压II 段投退190 OFF73 零序过电压II自投退119 OFF74 零序过电压II 段时限定值s 192 0.275 间隙零序过电流I 段II 时限投退225 OFF76 间隙零序过电流I 段II 时限定值s 226 0.277 间隙零序过电流I 段自投退119 OFF78 间隙零序过电流II 段电流定值s 227 0.279 间隙零序过电流II 段I 时限投退228 OFF80 间隙零序过电流II 段I 时限定值s 229 0.281 间隙零序过电流II 段II 时限投退230 OFF82 间隙零序过电流II 段II 时限定值s 231 0.283 间隙零序过电流II 段自投退119 OFF84 复压过流II 段IN1 复压闭锁投退232 OFF85 复压过流II 段IN2 复压闭锁投退233 OFF0123456789DSA2380保护定值表保护定值区号: 1 打印时间: 2011-5-22 16:53:42:753定值名称定值单位通讯代码定值数值定值序号1 额定电流定值 A 0100H 12 差动速断电流定值 A 0101H 53 比率差动起动电流定值 A 0102H 0.54 复压过流I 段电流定值 A 0103H 25 复压过流I 段低电压定值V 0104H 706 复压过流I 段负序电压定值V 0105H 107 复压过流II 段电流定值 A 0106H 28 复压过流II 段低电压定值V 0107H 809 复压过流II 段负序电压定值V 0108H 1010 过负荷保护定值 A 0109H 111 过电压保护定值V 010AH 14012 转子电阻值Ω010BH 6713 95%定子接地保护定值V 010CH 1014 零序电流（横差）定值MA 010DH 10015 纵向零序过压保护定值V 010EH 1016 失磁保护低电压定值V 010FH 4017 失磁保护负序电压定值V 0110H 1018 比率差动系数0111H 0.0519 复压过流I 段延时S 0112H 020 复压过流II 段延时S 0113H 021 过负荷延时S 0114H 022 过电压保护延时S 0115H 0S23 95%定子接地保护延时S 0117H 024 电压比值系数066 125 电压变量系数024 126 100%定子接地保护延时S 0119H 027 零序电流（横差）保护延时S 011AH 028 纵向零序过压保护延时S 011BH 029 失磁保护阻抗A 定值Ω011CH 1030 失磁保护阻抗B 定值Ω011DH 6031 失磁保护I 段延时S 011EH 032 失磁保护II 段延时S 011FH 033 转子一点接地阻抗定值KΩ0120H 5034 转子一点接地保护延时S 0121H 335 转子两点接地保护延时S 0122H 336 转子两点接地系数0123H 0.337 差动速断投退0124H OFF38 比率差动投退0125H OFF39 CT 断线闭锁比率差动投退0126H OFF40 复压过流I 段保护投退0127H ON41 复压过流I 段低电压闭锁投退0128H ON42 复压过流I 段负序电压闭锁投退0129H OFF43 复压过流II 段保护投退012AH OFF44 复压过流II 段低电压闭锁投退012BH OFF45 复压过流II 段负序电压闭锁投退012CH OFF46 过负荷报警投退012DH OFF47 过电压保护投退012EH OFF48 95%定子接地保护投退0130H OFF49 95%定子接地保护跳闸投退0131H OFF50 100%定子接地保护投退0132H OFF51 零序电流（横差）保护投退0133H OFF52 零序电流（横差）保护跳闸投退0134H OFF53 纵向零序过压保护投退0135H OFF54 失磁保护I 段投退0136H OFF55 失磁保护II 段投退0137H OFF56 失磁保护低电压闭锁投退0138H OFF57 失磁保护负序电压闭锁投退0139H OFF58 转子一点接地保护投退013AH ON59 转子两点接地保护投退013BH OFF60 转子一点接地保护跳闸投退013CH ON61 PT 断线告警投退013DH OFF62 PT 断线闭锁投退013EH OFF63 负序过负荷报警投退013Fh OFF64 逆功率保护投退071 OFF65 逆功率保护跳闸投退072 OFF66 二次谐波电压闭锁投退253 OFF67 负序过负荷保护定值 A 0140H 0.568 负序过负荷保护延时S 0141H 069 复压过流I 段自并励方式投退0143H OFF70 复压过流II 段自并励方式投退0144H OFF71 逆功率保护跳闸整定值W 069 18072 逆功率保护跳闸延时S 070 073 二次谐波电压整定值V 080 0.574 励磁电压调节系数254 175 接地电阻调节系数255 10123456789DSA8341保护定值表保护定值区号: 1 打印时间: 2011-5-22 16:53:42:347序号定值名称单位定值数值0 DSP交流系统UA1 DSP交流系统UB2 DSP交流系统UC3 DSP交流系统IA4 DSP交流系统IB5 DSP交流系统IC6 DSP交流系统ULA7 DSP交流系统ILA8 DSP交流系统ILB9 DSP交流系统ILC0123456789DSA8341保护定值表保护定值区号: 1 打印时间: 2011-5-23 09:36:03:679启动定值积分定值名称单位定值数值定值序号10 零序启动灵敏系数 2.00011 零序负序启动定值 A 1．00012 电流变化启动定值 A 1．00013 振荡过流启动定值 A 5.0000123456789DSA8341保护定值表保护定值区号: 1 打印时间: 2011-5-23 09:37:33:489系统定值整定定值序定值名称单位定值数值号14 线路全长总长km 100．0015 线路正序电抗Ω 4.52016 线路正序电阻Ω 1.210017 线路正序容抗Ω200.0018 线路零序电抗Ω13.56019 线路零序电阻Ω 3.63020 线路零序序容抗Ω200.0021 正序灵敏角。
变压器差动保护试验方法
我们知道，变压器、发电机的电气主保护为纵向电流差动保护，该保护原理成熟，动作成功率高，从常规的继电器保护到晶体管保护再到现在的微机保护，保护原理都没有多大改变，只是实现此保护的硬件平台随着电子技术的发展在不断升级，使我们的日常操作维护更方便、更容易。
传统继电器差动保护是通过差动CT的接线方式与变比大小不同来进行角度校正及电流补偿的，而微机保护一般接入保护装置的CT全为星型接法，然后通过软件移相进行角差校正，通过平衡系数来进行电流大小补偿，从而实现在正常运行时差流为零，而变压器内部故障时，差流很大，保护动作。
由于变压器正常运行和故障时至少有6个电流（高、低压侧），而我们所用的微机保护测试仪一般只能产生3个电流，因此要模拟主变实际故障时的电流情况来进行差动试验，就要求我们对微机差动保护原理理解清楚，然后正确接线，方可做出试验结果，从而验证保护动作的正确性。
下面我们以国电南京自动化设备总厂电网公司的ND300系列的发变组差动保护为例来具体说明试验方法，其他厂家的应该大同小异。
这里我们选择ND300系列数字式变压器保护装置中的NDT302型号作为试验对象。
该型号的差动保护定值（已设定）见表1:表1NDT302变压器保护装置保护定值单下面我们先来分析一下微机差动保护的算法原理（三相变压器）。
这里以Y/△-11主变接线为例，传统继电器差动保护是通过把主变高压侧的二次CT接成△，把低压侧的二次CT接成Y型，来平衡主变高压侧与低压侧的30度相位差的，然后再通过二次CT变比的不同来平衡电流大小的，接线时要求接入差动继电器的电流要相差180度，即是逆极性接入。
具体接线见图1：图1而微机保护要求接入保护装置的各侧CT均为Y型接线，显而易见移相是通过软件来完成的，下面来分析一下微机软件移相原理。
ND300系列变压器差动保护软件移相均是移Y型侧，对于∆侧电流的接线，TA二次电流相位不调整。
电流平衡以移相后的Y型侧电流为基准，△侧电流乘以平衡系数来平衡电流大小。
变压器保护整定中的差动保护的误差补偿策略与校验案例
变压器保护整定中的差动保护的误差补偿策略与校验案例差动保护在变压器保护中起着至关重要的作用，它能够实现对变压器内部故障的快速检测和切除，保护变压器的安全运行。
然而，在实际应用中，差动保护存在一定的误差，这会影响到保护装置的准确性和可靠性。
为了弥补这些误差并准确判断变压器的故障情况，人们提出了一系列的误差补偿策略和校验案例。
一、差动保护的误差来源及影响差动保护的误差主要来源于变压器线圈参数的变化、电流互感器误差以及保护装置的精度等方面。
变压器线圈参数的变化包括变压器的励磁电流、绝缘损耗以及匝间短路等因素，这些因素都会导致差动保护的误差。
电流互感器误差是由于电流互感器的非线性特性和高频响应等原因引起的。
此外，保护装置的精度也会对差动保护的准确性产生一定的影响。
差动保护的误差对变压器的保护起着至关重要的作用。
如果误差过大，会导致对正常运行的变压器进行误判，从而导致保护装置的误动作或者漏保护；反之，如果误差过小，会导致对实际故障的判断出现错误，无法及时切除故障。
因此，准确地补偿差动保护的误差，对保证变压器正常运行和保护装置的可靠性具有重要意义。
二、误差补偿策略为了提高差动保护的准确性，人们提出了一系列的误差补偿策略。
这些策略可以分为硬件误差补偿和软件误差补偿两种。
硬件误差补偿是通过对变压器线圈参数的实时监测和计算，来补偿差动保护的误差。
其中，变压器线圈参数的测量可以通过安装湿度传感器等实时监测设备来实现；计算则可以通过数学方法或者专门的测量仪器来进行。
通过实时监测和计算，可以将变压器线圈参数的变化纳入到差动保护的补偿过程中，从而提供更加准确的保护。
软件误差补偿是通过对差动保护的算法和逻辑进行优化和调整，来减小保护装置的误差。
这种方法通常包括校验和校准两个步骤。
校验是通过与其他保护装置的对比，来检测差动保护的误差是否超过了允许范围；校准则是根据校验的结果，对差动保护的算法和逻辑进行调整和优化。
通过反复的校验和校准，可以不断提高差动保护的准确性和可靠性。
变压器差动、瓦斯保护解读
目录
一、瓦斯保护 (1)瓦斯保护的适用范围 (2)瓦斯保护的构成 (3)瓦斯保护原理 (4)轻瓦斯保护的动作原因 (5)重瓦斯保护的动作原因 (6)处理的原则 (7)瓦斯保护装置的运行维护 (8) 瓦斯保护的优缺点 二、差动保护 (1)差动保护的适用范围 (2)差动保护原理 (3)差动继电器产生不平衡电流原因 (4)差动保护的动作原因 (5)差动保护的优缺点
(7)瓦斯保护装置的运行维护
运行中的变压器在以下情况下方可将重瓦斯解除：变 压器带电滤油、加油时，清理或更换呼吸器的硅胶， 清除主变假油面时，对气体继电器进行检查试验及在 其保护回路上进行工作时，重瓦斯改接信号。 新安装或大修后的变压器试投时，差动、瓦斯应同时 投入，主变试投成功后，重瓦斯改接信号位置，待油 静止24小时候，重瓦斯改接跳闸位置。但是，当需要 带负荷测相量退出差动保护时，此时变压器油虽未静 止24小时，也应将重瓦斯投入跳闸位置，即瓦斯和差 动保护不应同时退出。 瓦斯继电器防水、防漏油。
（5）差动保护的优缺点
差动保护的优点：能够迅速有选择的切 除保护范围内的故障，接线正确、调试 得当，不会发生误动。 缺点：对变压器内部的轻微的匝间短路 反应不灵敏。
谢谢!
返回目录
(3)瓦斯保护原理：
当变压器出现内部故障时，由于电弧将使绝缘材料分 解并产生大量的气体，从油箱向油枕流动，产生的气 体将聚集在瓦斯继电器的上部，使油面降低。当油面 降低到一定程度后，上浮筒便下沉，使水银接点接通， 发出信号。如果是严重故障，油箱内产生大量气体， 箱油流会冲击挡板，使之偏转，并带动挡板后的连动 杆向上转动，挑动与水银接点卡环相连的连动环，使 水银接点分别向与油流垂直的两侧转动，两水银接点 同时接通，使开关跳闸或发出信号。 常用的瓦斯继电器有两种：一是浮子式；二是挡板式。 挡板式瓦斯继电器是将浮子式的下浮子改为挡板结构。 两者的区别是，挡板式的挡板结构不随油面下降而动 作，而是在油的流速达到0.6～1.0m/s时才动作，所以 挡板式瓦斯继电器遇到油面下降或严重缺油时，不会 造成重瓦斯误动跳闸。
