关于皮线、接线子、快速接头讲义

适用温度范围及其衰减温度特性：
分级代号
A B C
适用温度范围
-5-- +50 -10--+60 -40--+60
允许光纤附加衰减(dBlkm)
不大于0.20 不大于0.30 不大于0.40
适用环境
室内敷设环境 室外敷设环境 室外敷设环境
注:光缆温度附加衰减为适用温度下相对于20℃ 的光纤衰减差
什么是冷接子:
是光纤与光纤之间进行可拆卸（活 动）连接的器件，它是把光纤的两个端 面精密对接起来，以使发射光纤输出的 光能量能最大限度地耦合到接收光纤中 去。
冷接子的应用：
主要应用于配线光缆和入户皮线光 缆、入户皮线光缆之间、皮线光缆和尾 纤之间的连接。
冷接子的特点
• • • • 冷接技术的插入损耗值虽然比热熔技术的插入损耗值0.03dB大，但也可 达0.07dB以下，是在可以接受的范围（0.1dB）之内的。 冷接技术操作简单，对施工人员要求不高，只需接受简单的技术培训即 可熟练使用。 接续速度快，平均30秒一个接点 冷接设备成本低（600元左右，热溶设备价值十几万元），便于普及
重复开启与机械耐久性
≤0.2 ≤0.2 ≤0.2 ≤0.2 ≤0.2
＜5 ＜5 ＜5 ＜5 ＜5
冷接子的操作步骤
1 2 3
4
5
什么是光纤快速连接头：
是指基于机械接续技术的免研磨、 注胶，但与传统的光纤连接器尺寸相当、 接口匹配，现场组装的活动连接头。
主要适用范围：
适合光纤到户用户端面板、空间有 限、机房ODF之间跳接等。
冷接子的损耗：
• 光纤机械冷接子，平均插入损耗≤0.1 dB， 最大插入损耗≤0.2 dB。
• 光纤机械冷接子在工作温度范围内，回 波损耗应≥40dB。
注：工作温度范围内。
允许的插入损耗及回波损耗变化量表：
序号 试验项目 插入损耗变化量（dB） 回波损耗变化量（dB）
1 2 3 4 5
拉伸强度 振动强度 温度循环 水沉浸
光纤快速接头的特点
• 不需要对光纤进行特殊的抛光处理 • 安装时不需要复杂的工具（只需要剥线 器和切割刀） • 制作简单快捷 • 可重复使用
快速连接头的相关指标要求：
工作温度：-40℃～+80℃ 插入损耗：＜0.5 dB（含重复性） 回波损耗：≥40 dB（SC/PC） 抗拉力：20N
光纤快速接头的分类：
•
•
冷接设备便于携带，对于热熔机不便使用的地区可广泛使用对施工环境 几乎没有特定的要求
冷接子可重复开启，对于质量不满意的接点可重复开启。
•
冷接接点可以作为永久接续不必再进行热熔维护。
冷接子的环境要求：
• • • • 工作温度：-40℃～+75℃。 贮存温度：-40℃～+80℃。 相对湿度：≤85%(+30℃时)。 大气压力：86kPa～106kPa。
大家上午好！
本次学习目的
学习部分无源器件在无源光网络中作用、 特点、类型、指标、要求 掌握部分无源器件的制作程序
目
录
• 无源光网络的概述 • 无源光器件的讲解
--皮线 --光纤冷接子 --光纤快速接头
• 中天产品的特点及操作程序
无源光网络的概述
什么是无源光网络（PON）：
PON是一种应用于接入网，局端设备 （OLT）与多个用户端设备（ONU/ONT） 之间通过无源的光缆、光分/合路器等组成的 光分配网（ODN）连接的网络。
适用范围
室内布线 室内布线 室内布线 室内布线 室内布线 室内布放 室内布放 室内布放 室外布放 室外布放 室外布放 室外布放
注：GJX—表示蝶形引入光缆 GJYX—表示自承式蝶形引入光缆 V—表示聚氯乙稀护套 H--表示低烟无卤阻燃聚烯经护套 F—表示非金属加强件 D—表示带状 C—表示自承式
皮线光缆室内、器件是一种不必借助外部的任何光 或电的能量，由自身能够完成某种光学功能的 光学元器件. 其工作原理遵守几何光学理论和物理光学 理论，各项技术指标、各种计算公式和各种测 试方法与纤维光学和集成光学息息相关。
无源光器件的要求及应用：
• 要求： 具有高回波损耗、低插入损耗、工作温度范围宽、 高可靠性、稳定性、机械耐磨性和抗腐蚀性、易于操 作、便于集成等要求。
• 按产品型号：可分为自承式引入光缆 （室外）和引入光缆（室内）。
常用皮线光缆结构型式及其名称
结构型式代号
GJXV GJXDV GJXFV GJXFDV GJXH GJXDH GJXFH GJXFDH GJYXCH GJYXDCH GJYXFCH GJYXFDCH
名称
金属加强件、聚氯乙稀护套、蝶形引入光缆 金属加强件、聚氯乙稀护套、蝶形引入光纤带光缆 非金属加强件、聚氯乙稀护套、蝶形引入光缆 非金属加强件、聚氯乙稀护套、蝶形引入光纤带光缆 金属加强件、低烟无卤阻燃聚烯经护套、蝶形引入光缆 金属加强件、低烟无卤阻燃聚烯经护套、蝶形引入光纤带光缆 非金属加强件、低烟无卤阻燃聚烯娃护套、蝶形引入光缆 非金属加强件、低烟无卤阻燃聚烯经护套、蝶形引入光纤带光缆 金属加强件、低烟无卤阻燃聚烯经护套、自承式蝶形引入光缆 金属加强件、低烟无卤阻燃聚烯经护套、自承式蝶形引入光纤带光缆 非金属加强件、低烟无卤阻燃聚烯娃护套、自承式蝶形引入光缆 非金属加强件、低烟无卤阻燃聚烯经护套、自承式蝶形引入光纤带光缆
快速连接头的制作步骤：
开剥光缆
清洁光纤
端面切割
插入光纤
固定光纤
匹配液使用年限
温 度（℃）
40
50
60
80
100
120
年 数
203
66
22
3.1
0.5
0.1
谢谢大家！
预埋式
插入光纤
匹配液
预埋光纤
直插式
插入光纤
剥掉涂敷 的光纤
预埋型 Vs直插型
• 预埋型：
– 生产过程中，在陶瓷芯前段预埋裸纤，且端面经过 精密的研磨处理和检验。 – 现场对用户光缆的光纤端面进行切割，并通过内置 对准机构和预埋裸纤机械连接。
• 直插型：
– 生产过程中，陶瓷芯完全贯通。 – 现场对用户光缆的光纤端面进行切割， 直接插入 陶瓷芯，端面在现场不再经过研磨和检验。
出厂长度： 500M 1000M 要求容差为0---+5M 2000M
成缆后光纤的衰减特性：
光纤类型
• • B6a、B 1.1和B 1.3 B6a、B 1.1和B 1.3
使用波长(nm)
• B6b • B6b
1310 1550 1310 1550
最大衰减值(dB/KM)
0.40 0.30 0.50 0.40
PON与传统网络的区别：
在OLT(光线路终端)和ONU(光网络单 元)之间的ODN (光分配网络)没有任何有 源电子设备的光接入网。
部分名词解释
OLT（Optical Line Terminal）－光线路终端 ONU（Optical Network Unit）－光网络单元 ONT（ Optical Network Terminal）－光网络终端 ODN（Optical Distribution Network）－光分配网 FTTH （Fibre to The Home）－ 光纤到户 FTTB （Fibre to The Building ）－光纤到楼宇 FTTO （Fibre to 白le Office）－光纤到办公室
加强构件的要求：
皮线光缆中应对称放置两根相同的加强 构件。加强构件可以为金属材料的，也可以为 非金属材料的。加强构件应嵌入在护套内，不 得外露。在光缆制造长度内，加强构件不允许 有接头。 加强构件外和增强构件外的护套最小厚度 均应不小于O.4mm 。
皮线光缆的尺寸、出厂长度：
尺寸: 1芯和2芯为2.0*3.0MM； 多芯为2.0*4.0MM。
有预埋型（预埋式）：在出厂前在插针体内预 置光纤，端面在工厂经过精密研磨处理和检验， 现场制作时对光纤进行端面切割，并通过内置 对准机构和预置光纤进行机械连接。 无预埋型（直插式）：就是指在接头内没有预 置光纤，对光纤进行端面切割后，将光纤直接 插入陶瓷芯，而且对端面不再进行研磨和检验。
预埋式和直插式快速连接头结购图：
注： B 1.1和B 1.3 是指光纤模场直径为（8.6—9.5) ±0.6
B6a是指光纤模场直径为（8.6—9.5) ±0.4 B6b是指光纤模场直径为（6.3—9.5) ±0.4
皮线光缆的可分离性：
1、应能从光缆分离口处较容易地将光缆分 离200mm ，其撕裂力的最小值应不低 于3N ，最大值应不大于lON; 2、分离后，光纤应能完全裸露出来，且 着色层无明显剥落，分离出来的光纤应 不能从剩余的光缆中用手抽动出来:加强 构件处的护套应保持完整，无裂纹.
PON的网络结构：
用户驻地网 接入网 核心网
ONU
IP骨干网 分支比最大可为 1：128
splitter
LAN
Telephone
Telephone
Telephone
PBX
OLT
ONU
可采用PON的保护结构 对ODN和需要保护的 OLT、ONU实现冗余保护
PSTN
Video Service
ONU
无源光器件的讲解
• 应用： 主要应用于长距离通信、区域网络及光纤到户、视 频传输、光纤感测等
无源光网络中的无源器件：
无源器件是光纤通信设备的重要组成部分， 也是其它光纤应用领域不可缺少的元器件。 包括：分光器（ＯＤＮ）、皮线、冷接子、 快速连接头、超柔性光跳线等

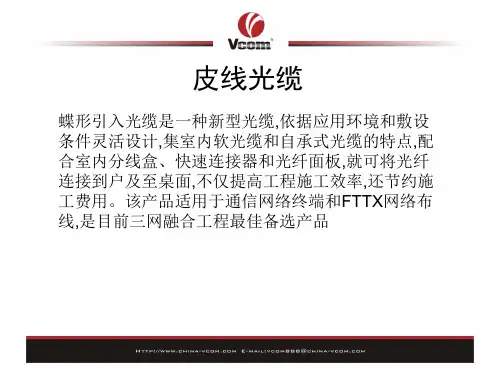

皮线光缆：
皮线光缆是一种新型的入户光缆又称蝶形、8字光缆，适
用于室内及终端安装等经常需要弯曲光缆的情况，布线时可以
根据现场的距离进行裁减，并配合快速接连接接头以及光纤冷 接子进行安装，现场施工不需要进行熔纤，大大提高了工程施 工效率。 皮线光缆是由光纤、外护套、加强件三部分组成。
