数字图像处理技术试题答案
《数字图像处理》试题及答案

一. 名词解释 1. 数字图像:是将一幅画面在空间上分割成离散的点(或像元) ,各点(或像元)的灰度值经量化用离 散的整数来表示,形成计算机能处理的形式。 2. 图像:是自然生物或人造物理的观测系统对世界的记录,是以物理能量为载体,以物质为记录介质 的信息的一种形式。 3. 数字图像处理:采用特定的算法对数字图像进行处理,以获取视觉、接口输入的软硬件所需要数字 图像的过程。 4. 图像增强:通过某种技术有选择地突出对某一具体应用有用的信息,削弱或抑制一些无用的信息。 5. 无损压缩:可精确无误的从压缩数据中恢复出原始数据。 6. 灰度直方图:灰度直方图是灰度级的函数,描述的是图像中具有该灰度级的像素的个数。或:灰度 直方图是指反映一幅图像各灰度级像元出现的频率。 7. 细化:提取线宽为一个像元大小的中心线的操作。 8、8-连通的定义:对于具有值 V 的像素 p 和 q ,如果 q 在集合 N8(p)中,则称这两个像素是 8-连通的。 9、中值滤波:中值滤波是指将当前像元的窗口(或领域)中所有像元灰度由小到大进行排序,中间值 作为当前像元的输出值。 10、像素的邻域: 邻域是指一个像元(x,y)的邻近(周围)形成的像元集合。即{(x=p,y=q)}p、q 为任意整数。像素的四邻域:像素 p(x,y)的 4-邻域是:(x+1,y),(x-1,y) ,(x,y+1), (x,y-1) 11、灰度直方图:以灰度值为自变量,灰度值概率函数得到的曲线就是灰度直方图。 12.无失真编码:无失真编码是指压缩图象经解压可以恢复原图象,没有任何信息损失的编码技术。 13.直方图均衡化:直方图均衡化就是通过变换函数将原图像的直方图修正为平坦的直方图,以此来修正 原图像之灰度值。
一、 单项选择题 1.一幅灰度级均匀分布的图象,其灰度范围在[0,255],则该图象的信息量为:D A. 0 B.255 C.6 D.8 2.图象与灰度直方图间的对应关系是: B A.一一对应 B.多对一 C.一对多 D.都不对 3. 下列算法中属于图象锐中值滤波 4.下列算法中属于点处理的是: B A.梯度锐化 B.二值化 C.傅立叶变换 D.中值滤波 5、计算机显示器主要采用哪一种彩色模型 A A、RGB B、CMY 或 CMYK C、HSI D、HSV 6. 下列算法中属于图象平滑处理的是: C A.梯度锐化 B.直方图均衡 C. 中值滤波 placian 增强 7.采用模板[-1 1]主要检测__C_方向的边缘。A.水平 B.45° C.垂直 D.135° 8.对一幅 100100 像元的图象,若每像元用8bit表示其灰度值,经霍夫曼编码后压缩图象的数据量为 A.2:1 B.3:1 C.4:1 D.1:2 40000bit,则图象的压缩比为: A 9.维纳滤波器通常用于 C A、去噪 B、减小图像动态范围 C、复原图像 D、平滑图像 10.图像灰度方差说明了图像哪一个属性。 B A 平均灰度 B 图像对比度 C 图像整体亮度 D 图像细节 11、下列算法中属于局部处理的是:( D ) A.灰度线性变换 B.二值化 C.傅立叶变换 D.中值滤波 12、数字图像处理研究的内容不包括 D。 A、图像数字化 B、图像增强 C、图像分割 D、数字图像存储 13、将灰度图像转换成二值图像的命令为 C A.ind2gray B.ind2rgb C.im2bw D.ind2bw 14.像的形态学处理方法包括( D ) A.图像增强 B.图像锐化 C 图像分割 D 腐蚀 15.一曲线的方向链码为 12345,则曲线的长度为 D a.5 b.4 c.5.83 d.6.24 16.下列图象边缘检测算子中抗噪性能最好的是: B a.梯度算子 b.Prewitt 算子 c.Roberts 算子 d. Laplacian 算子 17.二值图象中分支点的连接数为: D a.0 b.1 c.2 d.3 二、 填空题 1.图像锐化除了在空间域进行外,也可在 频率域 进行。 2.对于彩色图像,通常用以区别颜色的特性是 色调 、 饱和度 、 亮度 。 3.依据图像的保真度,图像压缩可分为 无损压缩 和 有损压缩 4.存储一幅大小为 1024×1024,256 个灰度级的图像,需要 8M bit。 5、一个基本的数字图像处理系统由图像输入、图像存储、图像输出、图像通信、图像处理和分析5个模 块组成。 受到抑制而让 低频成分 顺利通过,从而实现图像平滑。 6、低通滤波法是使 高频成分 7、一般来说,采样间距越大,图像数据量 少 ,质量 差 ;反之亦然。 8、多年来建立了许多纹理分析法,这些方法大体可分为 统计分析法 和结构分析法两大类。 9、直方图修正法包括 直方图均衡 和 直方图规定化 两种方法。 10、图像压缩系统是有 编码器 和 解码器 两个截然不同的结构块组成的。 和 8-邻域 。 11、图像处理中常用的两种邻域是 4-邻域 12. 若将一幅灰度图像中的对应直方图中偶数项的像素灰度均用相应的对应直方图中奇数项的像素灰 度代替(设灰度级为 256),所得到的图像将亮度增加 ,对比度减少 。 13、数字图像处理,即用计算机 对图像进行处理。
数字图像处理试题及答案

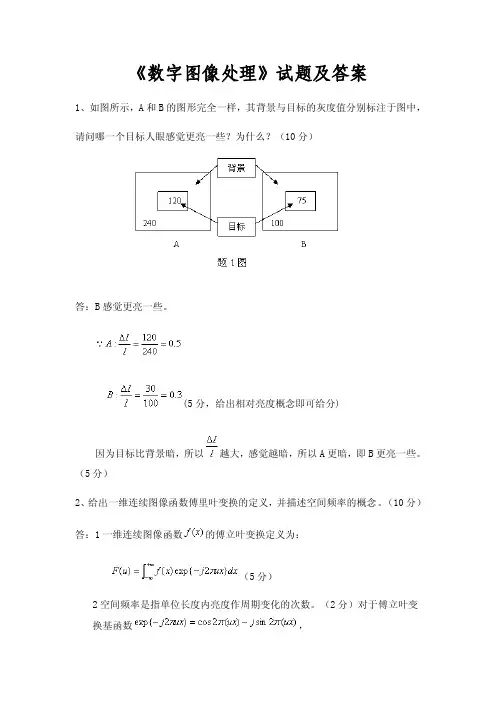

《数字图像处理》试题及答案1、如图所示,A和B的图形完全一样,其背景与目标的灰度值分别标注于图中,请问哪一个目标人眼感觉更亮一些?为什么?(10分)答:B感觉更亮一些。
(5分,给出相对亮度概念即可给分)因为目标比背景暗,所以越大,感觉越暗,所以A更暗,即B更亮一些。
(5分)2、给出一维连续图像函数傅里叶变换的定义,并描述空间频率的概念。
(10分)答:1一维连续图像函数的傅立叶变换定义为:(5分)2空间频率是指单位长度内亮度作周期变化的次数。
(2分)对于傅立叶变换基函数,考虑的最大值直线在坐标轴上的截距为,则表示空间周期,即为空间频率。
(3分)3、已知的图像数据如图所示,请计算:(15分)a、的离散傅里叶变换;b、的哈德玛变换。
题3图答:1令,则,(5分)2(3分)则哈德玛变换为(3分)4、写出频域拉普拉斯算子的传递函数,并说明掩模矩阵对图像的卷积与拉普拉斯算子对图像运算结果之间的关系。
(15分)答:1F =F=F=F +F(6分)2相当于原图像与拉普拉斯算子运算之差(3分)。
因为拉式算子:(2分)所以:=-(4分)5、如图为一幅16级灰度的图像。
请写出均值滤波和中值滤波的3x3滤波器;说明这两种滤波器各自的特点;并写出两种滤波器对下图的滤波结果(只处理灰色区域,不处理边界)。
(15分)题5图答:均值滤波:(2分)中值滤波:(2分)均值滤波可以去除突然变化的点噪声,从而滤除一定的噪声,但其代价是图像有一定程度的模糊;中值滤波容易去除孤立的点、线噪声,同时保持图像的边缘。
(5分)均值滤波:(3分)中值滤波:(3分)6、写出图像退化/复原的总体模型;利用线性系统的相关知识,推导线性空不变条件下连续图像函数的退化模型。
(10分)答:(5分)线性系统中:其中为系统H的冲激响应。
又空不变系统,则(5分)7、如图,X是待处理图像,黑点代表目标,白点代表背景;B是结构元素,原点在中心。
试分别给出B对X做开运算和闭运算的结果(在图中涂黑目标点即可)。
数字图像处理试题及答案

数字图像处理试题及答案一、选择题1. 数字图像处理中,用于减少图像噪声的常用方法是什么?A. 锐化B. 滤波C. 边缘增强D. 色彩调整答案:B. 滤波2. 在数字图像处理中,以下哪种变换属于空域变换?A.傅里叶变换B.小波变换C.拉普拉斯变换D.直方图均衡化答案:D. 直方图均衡化3. 对于灰度图像,以下哪种操作可以提高图像的对比度?A. 增加亮度B. 减小对比度C. 增加饱和度D. 应用低通滤波答案:A. 增加亮度4. 在图像分割中,Otsu's方法是基于什么原则来自动确定阈值的?A. 最大类间方差B. 最小类内方差C. 最大熵原则D. 最小误差率答案:A. 最大类间方差5. 下面哪种格式不是用于存储数字图像的常见文件格式?A. JPEGB. PNGC. RAWD. MP3答案:D. MP3二、填空题1. 在数字图像处理中,__________是指图像中像素点的灰度值或者颜色值。
答案:像素2. 使用中值滤波器处理图像可以有效地去除__________噪声。
答案:椒盐3. 在图像处理中,__________是指通过计算像素点之间的差异来突出图像中的特定结构或特征。
答案:边缘检测4. __________变换可以将图像从空间域转换到频率域,便于分析图像的频率成分。
答案:傅里叶5. 直方图是表示图像中__________的分布情况。
答案:像素强度三、简答题1. 简述数字图像处理的基本步骤。
答:数字图像处理的基本步骤通常包括图像获取、预处理(如去噪、增强)、图像分割、特征提取和图像识别等。
2. 说明数字图像滤波的主要作用。
答:数字图像滤波的主要作用包括去除噪声、平滑图像、边缘检测、图像锐化等,以改善图像质量,为后续的图像分析和处理提供更好的图像数据。
3. 描述直方图均衡化的原理及其作用。
答:直方图均衡化是一种提高图像对比度的方法。
它通过调整图像中像素值的分布,使其更加均匀,从而使图像的对比度在整个范围内得到增强。
数字图像处理试题及参考答案

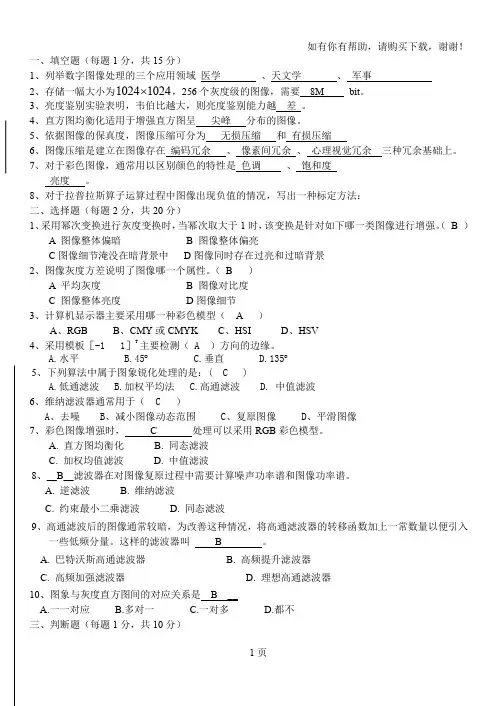

一、填空题(每题1分,共15分)1、列举数字图像处理的三个应用领域医学、天文学、军事1024⨯,256个灰度级的图像,需要8M bit。
2、存储一幅大小为10243、亮度鉴别实验表明,韦伯比越大,则亮度鉴别能力越差。
4、直方图均衡化适用于增强直方图呈尖峰分布的图像。
5、依据图像的保真度,图像压缩可分为无损压缩和有损压缩6、图像压缩是建立在图像存在编码冗余、像素间冗余、心理视觉冗余三种冗余基础上。
7、对于彩色图像,通常用以区别颜色的特性是色调、饱和度亮度。
8、对于拉普拉斯算子运算过程中图像出现负值的情况,写出一种标定方法:二、选择题(每题2分,共20分)1、采用幂次变换进行灰度变换时,当幂次取大于1时,该变换是针对如下哪一类图像进行增强。
(B )A 图像整体偏暗B 图像整体偏亮C图像细节淹没在暗背景中D图像同时存在过亮和过暗背景2、图像灰度方差说明了图像哪一个属性。
(B )A 平均灰度B 图像对比度C 图像整体亮度D图像细节3、计算机显示器主要采用哪一种彩色模型( A )A、RGBB、CMY或CMYKC、HSID、HSV4、采用模板[-1 1]T主要检测( A )方向的边缘。
A.水平B.45︒C.垂直D.135︒5、下列算法中属于图象锐化处理的是:( C )A.低通滤波B.加权平均法C.高通滤波D. 中值滤波6、维纳滤波器通常用于( C )A、去噪B、减小图像动态范围C、复原图像D、平滑图像7、彩色图像增强时, C 处理可以采用RGB彩色模型。
A. 直方图均衡化B. 同态滤波C. 加权均值滤波D. 中值滤波8、__B__滤波器在对图像复原过程中需要计算噪声功率谱和图像功率谱。
A. 逆滤波B. 维纳滤波C. 约束最小二乘滤波D. 同态滤波9、高通滤波后的图像通常较暗,为改善这种情况,将高通滤波器的转移函数加上一常数量以便引入一些低频分量。
这样的滤波器叫 B 。
A. 巴特沃斯高通滤波器B. 高频提升滤波器C. 高频加强滤波器D. 理想高通滤波器10、图象与灰度直方图间的对应关系是 B __A.一一对应B.多对一C.一对多D.都不三、判断题(每题1分,共10分)1、马赫带效应是指图像不同灰度级条带之间在灰度交界处存在的毛边现象。
数字图像处理试题及答案

数字图像处理试题及答案一、选择题1. 数字图像的基本属性包括:A. 分辨率B. 颜色深度C. 存储格式D. 所有以上答案:D2. 在数字图像处理中,灰度化处理的目的是:A. 减少数据量B. 增强图像对比度C. 转换彩色图像为黑白图像D. 以上都是答案:A3. 下列哪个不是图像的几何变换?A. 平移B. 旋转C. 缩放D. 噪声滤除答案:D二、简答题1. 简述数字图像的采样过程。
答案:数字图像的采样过程是将连续的模拟图像转换为离散的数字图像。
这个过程包括两个步骤:空间采样和量化。
空间采样是按照一定的间隔在图像上取样,量化则是将采样点的连续值转换为有限的离散值。
2. 描述边缘检测在图像处理中的作用。
答案:边缘检测在图像处理中的作用是识别图像中物体的边界。
它是图像分割、特征提取和图像理解的基础。
通过边缘检测,可以将图像中的不同区域区分开来,为进一步的图像分析提供重要信息。
三、计算题1. 给定一幅数字图像,其分辨率为1024×768,颜色深度为24位,计算该图像的存储大小(以字节为单位)。
答案:图像的存储大小 = 分辨率的宽度× 高度× 颜色深度 / 8。
所以,1024 × 768 × 24 / 8 = 2,097,152 字节。
2. 如果对上述图像进行灰度化处理,存储大小会如何变化?答案:灰度化处理后,颜色深度变为8位(每个像素一个灰度值),所以存储大小变为1024 × 768 × 8 / 8 = 786,432 字节。
四、论述题1. 论述数字滤波器在图像去噪中的应用及其优缺点。
答案:数字滤波器在图像去噪中起着至关重要的作用。
常见的滤波器有低通滤波器、高通滤波器和带通滤波器等。
低通滤波器可以去除图像中的高频噪声,保留低频信息,但可能会导致图像细节丢失。
高通滤波器则可以增强图像的边缘和细节,但可能会放大噪声。
带通滤波器则可以同时保留图像的某些频率范围,但设计复杂度较高。
数字图象处理考试题及答案

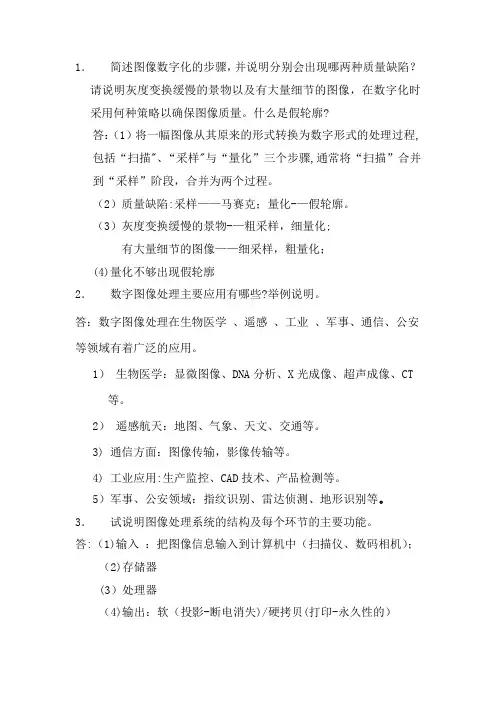

1.简述图像数字化的步骤,并说明分别会出现哪两种质量缺陷?请说明灰度变换缓慢的景物以及有大量细节的图像,在数字化时采用何种策略以确保图像质量。
什么是假轮廓?答:(1)将一幅图像从其原来的形式转换为数字形式的处理过程,包括“扫描"、“采样"与“量化”三个步骤,通常将“扫描”合并到“采样”阶段,合并为两个过程。
(2)质量缺陷:采样——马赛克;量化-—假轮廓。
(3)灰度变换缓慢的景物-—粗采样,细量化;有大量细节的图像——细采样,粗量化;(4)量化不够出现假轮廓2.数字图像处理主要应用有哪些?举例说明。
答:数字图像处理在生物医学、遥感、工业、军事、通信、公安等领域有着广泛的应用。
1)生物医学:显微图像、DNA分析、X光成像、超声成像、CT 等。
2)遥感航天:地图、气象、天文、交通等。
3) 通信方面:图像传输,影像传输等。
4) 工业应用:生产监控、CAD技术、产品检测等。
5)军事、公安领域:指纹识别、雷达侦测、地形识别等。
3.试说明图像处理系统的结构及每个环节的主要功能。
答:(1)输入:把图像信息输入到计算机中(扫描仪、数码相机);(2)存储器(3)处理器(4)输出:软(投影-断电消失)/硬拷贝(打印-永久性的)(5)网络传送:资源共享的平台4.什么是马赫带效应,如何利用这一效应对图像进行处理。
答:(1)所谓“马赫带效应(Mach band effect)”是指视觉的主观感受在亮度有变化的地方出现虚幻的明亮或黑暗的条纹,马赫带效应的出现是人类的视觉系统造成的。
生理学对马赫带效应的解释是:人类的视觉系统有增强边缘对比度的机制。
(马赫带效应(Mach Band Effect)是指有一定反差的图像临界部位在视觉上给人以特别白或特别黑的感觉。
人们在观察一条由均匀黑的区域和均匀白的区域形成的边界时,一般认为主观感受与某一点的投射强度或反射强度有关。
但实际情况并不是这样,人感觉到的是在亮度变化部位附近的暗区和亮区中分别存在着一条更黑和更白的条带,这就是所谓的马赫带。
数字图像处理试题及答案

数字图像处理试题及答案一、选择题1. 数字图像处理是指对图像进行数字化表示,并在计算机中进行处理和分析。
下面哪个选项是数字图像处理的主要目标?A. 提高图像的分辨率B. 压缩图像的存储空间C. 增强图像的质量D. 以上都是答案:D. 以上都是2. 在数字图像处理中,下面哪种滤波器用于平滑图像并降低图像中噪声的影响?A. 锐化滤波器B. 高通滤波器C. 低通滤波器D. 带通滤波器答案:C. 低通滤波器3. 在数字图像处理中,下面哪个选项描述了图像的亮度?A. 图像的红色通道值B. 图像的绿色通道值C. 图像的蓝色通道值D. 图像的灰度值答案:D. 图像的灰度值4. 数字图像处理中的阈值处理常用于图像分割,下面哪个选项描述了图像分割的目标?A. 将图像分成相似的区域B. 将图像转化为黑白二值图像C. 将图像进行几何变换D. 将图像进行色彩的增强答案:B. 将图像转化为黑白二值图像5. 数字图像处理中的直方图均衡化是一种用于增强图像对比度的方法。
下面哪个选项描述了直方图均衡化的基本原理?A. 将像素值映射到一个更大的范围B. 将像素值映射到一个更小的范围C. 根据像素值的概率分布进行映射D. 根据像素值的灰度级别进行映射答案:C. 根据像素值的概率分布进行映射二、简答题1. 请简要描述数字图像处理中的图像平滑技术,并举例说明。
答:图像平滑技术是一种降低图像中噪声和细节的方法。
常用的图像平滑技术包括均值滤波、中值滤波和高斯滤波等。
以均值滤波为例,该方法通过取邻域像素的平均值来平滑图像。
具体而言,对于每个像素点,将其周围的像素灰度值取平均后作为新的像素值。
这样可以减小图像中的噪声,并使图像变得更加平滑。
例如,对于一张包含椒盐噪声的图像,使用均值滤波可以去除部分噪声,提高图像的观看效果。
2. 请简要说明数字图像处理中的图像增强技术,并举例说明。
答:图像增强技术是一种通过调整图像的亮度、对比度和色彩等参数来改善图像质量的方法。
数字图像处理试卷及答案

一、填空题( 每小题 2 分,本题共 20 分 ) 1. 图像与灰度直方图间的对应关系是多对一; 2. 下列算法中 a.梯度锐化 b.二值化 c.傅立叶变换 d.中值滤波,属于点处理的是 b 二值化; 3. 在彩色图像处理中,常使用 HSI 模型,它适于做图像处理的原因有:1、在 HIS 模型中 亮度分量与色度分量是分开的;2、色调与饱和度的概念与人的感知联系紧密。; 4. 若将一幅灰度图像中的对应直方图中偶数项的像素灰度均用相应的对应直方图中奇数项 的像素灰度代替(设灰度级为 256),所得到的图像将亮度增加,对比度减少; 5. MATLAB 函数 fspecial(type,parameters)常用类型有:average 、gaussian、 laplacian、prewitt、sobel、unsharp; 6. 检测边缘的 Sobel 算子对应的模板形式为: -1 -2 -1 000 121 -1 0 1 -2 0 2 -1 0 1 7. 写出 4-链码 10103322 的形状数:03033133; 8. 源数据编码与解码的模型中量化器(Quantizer)的作用是减少心里视觉 冗余; 9. MPEG4 标准主要编码技术有 DCT 变换、小波变换等; 10. 图像复原和图像增强的主要区别是图像增强主要是一个主观过程,而图像复原主要是 一个客观过程;
、、、ຫໍສະໝຸດ 四种类型。5、在计算机中,数字图像处理的实质是对
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
数字图像处理技术试题库一、单项选择题:(本大题 小题, 2分/每小题,共 分)1.自然界中的所有颜色都可以由()组成A.红蓝绿B.红黄绿C.红黄蓝绿D.红黄蓝紫白 2. 有一个长宽各为200个象素,颜色数为16色的彩色图,每一个象素都用R(红)、G(绿)、B(蓝)三个分量表示,则需要()字节来表示A.100B.200C.300D. 4003.颜色数为16种的彩色图,R(红)、G(绿)、B(蓝)三个分量分别由1个字节表示,则调色板需要()字节来表示A.48B.60C.30D. 404.下面哪一个不属于bmp 文件的组成部分A .位图文件信息头 B. 位图文件头 C.调色板 D. 数据库标示5.位图中,最小分辨单元是A.像素B.图元C.文件头D.厘米6.真彩色的颜色数为A.888⨯⨯B. 161616⨯⨯C.128128128⨯⨯D.256256256⨯⨯7.如果图像中出现了与相邻像素点值区别很大的一个点,即噪声,则可以通过以下方式去除A.平滑B.锐化C. 坐标旋转D. 坐标平移8.下面哪一个选项不属于图像的几何变换()A.平移B.旋转C. 镜像D. 锐化9.设平移量为x x t t (,),则平移矩阵为()A .1 0 00 1 0 1x y t t ⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦ B. 1 0 00 -1 0 1x y t t ⎡⎤-⎢⎥⎢⎥⎢⎥⎣⎦ C.1 0 00 1 0 - 1x y t t ⎡⎤⎢⎥⎢⎥⎢⎥-⎣⎦D.1 0 00 1 0 - -1x y t t ⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦10.设旋转角度为a ,则旋转变换矩阵为()A .cos() sin() 0sin() cos() 00 0 1a a a a -⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦B .cos() sin() 0sin() cos() 00 0 1a a a a ⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦C .sin() cos() 0 sin() cos() 0 0 0 1a a a a -⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦D .cos() sin() 0sin() cos() 00 0 1a a a a -⎡⎤⎢⎥-⎢⎥⎢⎥⎣⎦11.下面哪一个选项是锐化模板A .-1 -1 -1-1 9 -1-1 -1 -1⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦gB .-1 -1 -1-1 -9 -1-1 -1 -1⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦gC .-1 -1 -1-1 8 -1-1 -1 -1⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦gD .-1 -1 -1-1 6 -1-1 -1 -1⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦g 12.真彩色所能表示的颜色数目是A .128128⨯B .256256256 ⨯⨯C .256D .605913.设灰度图中每一个像素点由1个字节表示,则可表示的灰度强度范围是A .128B .256C .36D .9614.下面那一种是正确的彩色图转灰度图公式A .0.30.590.11Gray R GB =⨯+⨯+⨯ B .0.80.6Gray R G =⨯-C .Gray R B G =++D .0.60.7Gray R G =⨯+⨯15.下面哪个选项是形态学的核心运算:A .击中与不击中B .膨胀、腐蚀C .开、闭运算D .形态过滤、形态细化二、判断题:(本大题 小题, 2分/每小题,共 分) 1.灰度图表示其调色板内的数值为1或0; ×2.当彩色图调色板内红(R)蓝(B)绿(G)的值相同时,就可形成灰度图; √3. 一般来说, bmp 文件的像素数据是从下到上,从左到右的存放的; √4.通常,做图像平滑时,模板不会超出图像的边界,所以处理后的图像比原图像小。
×5. 平滑和锐化操作实现了一种邻域操作,即处理后图像的某个像素点的灰度不仅和未处理前该点灰度值有关,还与其未处理前邻接点的灰度值有关。
√6.旋转后的图像尺寸也许会变大。
√7.中值滤波是一种典型的低通滤波器。
×8. 锐化模板在边缘检测中很有用。
√9.锐化模板可看成是一个高通滤波器; √10.锐化处理将使得图像的边缘更加突出;√11.设红色的值为200,则反色后的值为55;√12.设蓝色的值为100,则反色后的值为155; √13.设绿色的值为260,则反色后的值为55;×14. 当不是真彩色模式下时,位图中的数据只是对应调色板中的一个索引值;√15.当反色处理时,我们只需要将调色板中的颜色反转,形成新调色板,而位图数据不用动,就能够实现反色。
√16.灰度图是一种特殊的伪彩色图,只不过调色板中的R 、G 、B 值 都是一样的而已;√17. 二值位图一定是黑白色的;×18.通过变换矩阵,可以将灰度图完整地还原为彩色图;×19. 灰度扩展的意思就是把你所感兴趣的灰度范围拉开,使得该范围内的象素,亮的越亮,暗的越暗,从而达到了增强对比度的目的。
√20. 削波(cliping)可以看作是对比度扩展的一个特例;√21.经过阈值化处理后的图象变成了黑白二值图;√22.直方图均衡化可以用来增大对比度; √23. 使用结构元素B 对图像进行腐蚀,假设B 是对称的,其对称集表示为vB ,则X 被B 腐蚀和X 被v B 腐蚀的结果是一样的。
24.真彩图是不带调色板的。
√25. 真彩图中的每个像素是由3个字节表示。
×26.利用形态学对物体集合结构的分析过程就是主、客体相互逼近的过程。
√27.对图像进行分析可以不提取物体几何结构特征。
×28.数学形态学方法比其他空域或频域图像处理和分析方法有一些优势。
√29.基于数学形态学的边缘信息提取处理优于基于微分运算的边缘提取方法。
√30.结构元必须在几何上比原图像简单,且有界,结构元的凸性不是很重要。
×三、计算和论述题1.1设图像的模板是1. 00 1⎡⎤⎢⎥⎣⎦,原图像是1 1 1 1 12 2 2 2 23 3 3 3 34 4 4 4 4⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦,则做平滑后的图像是?答案:1.2设图像的模板是1. 00 1⎡⎤⎢⎥⎣⎦,原图像是2 2 2 2 23 3 3 3 34 4 4 4 41 1 1 1 1⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦,则做平滑后的图像是?答案:xxxxxxxx5555777755551.3设图像的模板是1. 00 1⎡⎤⎢⎥⎣⎦,原图像是4 4 4 4 42 2 2 2 23 3 3 3 31 1 1 1 1⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦,则做平滑后的图像是?答案:xxxxxxxx4444555566661.4设图像的模板是1 2 112 4 2161 2 1⎡⎤⎢⎥⨯⎢⎥⎢⎥⎣⎦g,原图像是2 2 2 23 2 3 34 6 4 55 6 6 6⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦,则做平滑后的图像是?解:2.1设原图像是-1 1 -1 1 -111111 - - 333330 0 0 0 01 -1 1 -1 1⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦,[]1Box 1 1 13⨯模板为, []11 2 14⨯高斯模板为,,请分别使用Box 模板,高斯模板及中值滤波对上面的原图像进行处理。
解:Box 模板处理: 高斯模板处理为: 中值处理为: 2.2设原图像是0 0 0 1 1 1120 01 133130 01 1440 0 0 1 1 1⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦,[]1Box 1 1 13⨯模板为, []11 2 14⨯高斯模板为,,请分别使用Box 模板,高斯模板及中值滤波对上面的原图像进行处理。
解: Box 模板处理: 高斯模板处理为:中值处理为:2.3设原图像是1 2 10 2 11 3 11 3 11 2 10 2 1⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦,[]1Box 1 1 13⨯模板为, []1 1 2 14⨯高斯模板为,请分别使用Box 模板,高斯模板及中值滤波对上面的原图像进行处理。
解:Box 模板处理:高斯模板处理为: 中值处理为:计算题例子:2.4: 设图像矩阵为⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡5347820765161126981,结构元为⎥⎦⎤⎢⎣⎡1111。
分别用结构元对图像矩阵进行膨胀、腐蚀操作,得出处理后的图像矩阵。
(结构元中心是:(size(图像矩阵)+1)/2) 53343334557255812.5:设有一个二值图像矩阵为⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡0000001110011100111000000,结构元为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡111111111,请分别用结构元对图像矩阵进行膨胀、腐蚀操作,得出处理后的图像矩阵。
⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡0000001110011100111000000。
