陶瓷电容制作工艺

陶瓷电容制作工艺

陶瓷电容制作工艺陶瓷电容是一种常见的电子元器件,广泛应用于电子产品中。

它具有体积小、重量轻、电容稳定性好、温度特性良好等优点,在电子领域中起着重要的作用。

下面将介绍陶瓷电容的制作工艺。

陶瓷电容的制作主要分为三个步骤:原材料的准备、陶瓷电容的成型和烧结。

原材料的准备是陶瓷电容制作的第一步。

陶瓷电容的主要原材料是陶瓷粉末,通常是氧化铁、氧化锆等。

这些原材料需要经过精细的筛选和混合,确保其纯度和均匀性。

然后将原材料与有机增塑剂进行混合,形成可塑性的陶瓷浆料。

接下来是陶瓷电容的成型过程。

常见的成型方法有注塑成型、挤出成型和压片成型等。

其中,注塑成型是最常用的方法。

通过将陶瓷浆料注入到模具中,经过压实和脱模,形成具有一定形状和尺寸的陶瓷电容片。

成型后的陶瓷电容片需要经过干燥处理,使其失去大部分的水分。

最后是陶瓷电容的烧结过程。

烧结是将成型后的陶瓷电容片置于高温炉中进行加热,使其在高温下进行结晶和致密化。

通过烧结,陶瓷电容片的体积会发生缩小,同时也会提高其电介质的性能。

烧结温度和时间的控制对于陶瓷电容的性能具有重要影响。

在制作过程中,还有一些其他的工艺需要注意。

例如,陶瓷电容片的表面需要进行金属化处理,以提高其焊接性能。

另外,陶瓷电容的极板需要进行电镀,以增加其导电性。

这些工艺的实施需要严格的操作和控制,以确保陶瓷电容的质量和性能。

总的来说,陶瓷电容的制作工艺包括原材料的准备、陶瓷电容的成型和烧结等步骤。

通过这些工艺的实施,可以制作出体积小、重量轻、电容稳定性好的陶瓷电容。

陶瓷电容在电子产品中的应用非常广泛,是现代电子技术发展的重要组成部分。

钽电容制作工艺和流程

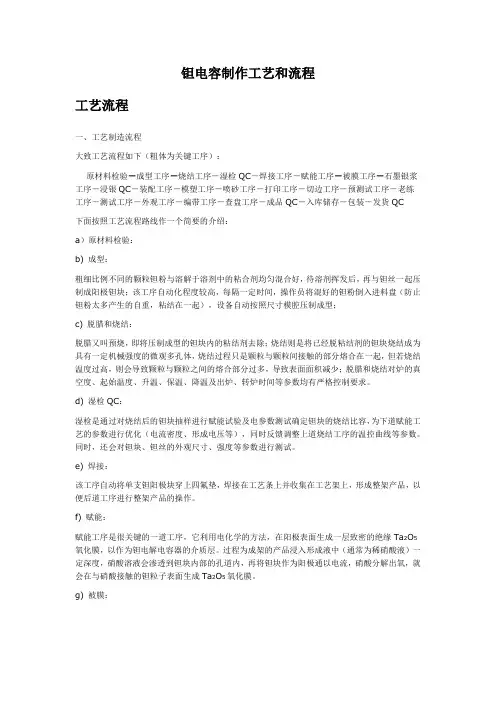

钽电容制作工艺和流程

钽电容制作工艺和流程工艺流程一、工艺制造流程大致工艺流程如下(粗体为关键工序):原材料检验-成型工序-烧结工序-湿检QC-焊接工序-赋能工序-被膜工序-石墨银浆工序-浸银QC-装配工序-模塑工序-喷砂工序-打印工序-切边工序-预测试工序-老练工序-测试工序-外观工序-编带工序-查盘工序-成品QC-入库储存-包装-发货QC下面按照工艺流程路线作一个简要的介绍:a)原材料检验:b) 成型:粗细比例不同的颗粒钽粉与溶解于溶剂中的粘合剂均匀混合好,待溶剂挥发后,再与钽丝一起压制成阳极钽块;该工序自动化程度较高,每隔一定时间,操作员将混好的钽粉倒入进料盘(防止钽粉太多产生的自重,粘结在一起),设备自动按照尺寸模腔压制成型;c) 脱腊和烧结:脱腊又叫预烧,即将压制成型的钽块内的粘结剂去除;烧结则是将已经脱粘结剂的钽块烧结成为具有一定机械强度的微观多孔体,烧结过程只是颗粒与颗粒间接触的部分熔合在一起,但若烧结温度过高,则会导致颗粒与颗粒之间的熔合部分过多,导致表面面积减少;脱腊和烧结对炉的真空度、起始温度、升温、保温、降温及出炉、转炉时间等参数均有严格控制要求。

d) 湿检QC:湿检是通过对烧结后的钽块抽样进行赋能试验及电参数测试确定钽块的烧结比容,为下道赋能工艺的参数进行优化(电流密度、形成电压等),同时反馈调整上道烧结工序的温控曲线等参数。

同时,还会对钽块、钽丝的外观尺寸、强度等参数进行测试。

e) 焊接:该工序自动将单支钽阳极块穿上四氟垫,焊接在工艺条上并收集在工艺架上,形成整架产品,以便后道工序进行整架产品的操作。

f) 赋能:赋能工序是很关键的一道工序,它利用电化学的方法,在阳极表面生成一层致密的绝缘Ta2O5氧化膜,以作为钽电解电容器的介质层。

过程为成架的产品浸入形成液中(通常为稀硝酸液)一定深度,硝酸溶液会渗透到钽块内部的孔道内,再将钽块作为阳极通以电流,硝酸分解出氧,就会在与硝酸接触的钽粒子表面生成Ta2O5氧化膜。

电容的生产工艺流程

电容的生产工艺流程

电容的生产工艺流程包括材料准备、电极制备、电解液注入、封装和测试等步骤。

具体如下:
流延:将陶瓷浆料通过流延机的浇注口,使其涂布在绕行的PET膜上,形成一层均匀的浆料薄层,经干燥后可得到陶瓷膜片。

印刷:按照工艺要求,通过丝网印版将内电极浆料印刷到陶瓷膜片上。

叠层:把印刷有内电极的陶瓷膜片按设计的错位要求,叠压在一起,形成MLCC的巴块。

制盖:制作电容器的上下保护片。

叠层时,底和顶面加上陶瓷保护片,以增加机械强度和提高绝缘性能。

层压:用层压袋将巴块装好,抽真空包封后,用等静压方式加压使巴块中的层与层之间结合更加紧密。

切割:将层压好的巴块切割成独立的电容器生坯。

烧端:端接后产品经过低温烧结,确保内外电极的连接。

多层陶瓷电容制作的工艺流程

多层陶瓷电容制作的工艺流程

多层陶瓷电容制作的工艺流程一、前期准备1.确定产品规格:电容器的电容量、工作电压、精度等参数。

2.选取合适的陶瓷材料:根据电容器的使用环境和要求,选择合适的陶瓷材料,如氧化铝陶瓷、钛酸钡陶瓷等。

3.制定生产工艺:根据产品规格和选用的材料,制定生产流程和各项技术参数。

二、原料处理1.粉体制备:将所选用的陶瓷材料按一定比例混合,并进行干燥处理,得到均匀细腻的粉末。

2.添加剂配制:在粉体中加入少量添加剂,如结晶种子、流变剂等,以改善粘结性能和成型性能。

3.湿法混合:将粉末与添加剂在水或有机溶剂中混合均匀,形成可塑性较好的泥浆。

4.筛分除杂:通过筛分设备对泥浆进行筛分除杂,以去除其中的大颗粒和杂质物质。

三、成型加工1.压坯:将经过湿法混合和筛分除杂的泥浆送入压坯机中进行压制,得到具有一定形状和尺寸的坯体。

2.干燥:将压制成型的坯体放入干燥室中进行干燥处理,以去除水分和有机溶剂,使其达到一定的硬度。

3.切割:将经过干燥处理后的坯体按要求进行切割或分段,以便于后续加工处理。

4.打孔:在切割好的坯体上进行打孔加工,形成电容器极板上的电极孔或引线孔。

四、烧结处理1.预烧:将打孔加工好的陶瓷坯体送入预烧窑中进行预先烧结处理,以使其达到一定的强度和致密度。

2.喷涂电极:在经过预烧处理后的陶瓷坯体表面喷涂导电材料(如银浆),形成电容器极板上的电极层。

3.组装:将喷涂好电极层的陶瓷坯体与其他组件(如引线、封装壳等)进行组装,并焊接固定。

4.终烧:将组装好并焊接固定的电容器送入终烧窑中进行高温烧结处理,以使电容器达到最终的性能和品质要求。

五、检测与包装1.检测:对烧结好的电容器进行多项测试和检测,以确保其符合产品规格和要求。

2.分类:将检测合格的电容器按不同规格和性能进行分类。

3.包装:将分类好的电容器进行包装,并标明产品信息、型号、批次等相关信息。

4.成品入库:经过检测和包装后的成品电容器送入成品库存,待发货使用。

mlcc电容的生产工艺

mlcc电容的生产工艺

mlcc电容的生产工艺
MLCC(多层陶瓷电容器)的生产工艺主要有三种:干式流延工艺、湿式印刷工艺和瓷胶移膜工艺。

以下是具体流程:
干式流延工艺:在基带上流延出连续、厚度均匀的浆料层。

在表面张力的作用下浆料层形成光滑的自然表面,干燥后形成柔软如皮革状的膜带,再经印刷电极、层压、冲片、排粘、烧结后形成电容器芯片。

湿式印刷工艺:将陶瓷介质浆料通过丝网印刷制成陶瓷薄膜作为多层陶瓷电容器的介质,金属电极和上下保护片都采用丝网印刷形成,达到设计的层数后进行烘干,再按片式电容器的尺寸要求切割成芯片。

瓷胶移膜工艺:以卷式胶膜为载体,通过特殊浆料挤出设备,将陶瓷浆料均匀挤在载体上,以获得陶瓷介质层连续性卷材,膜厚精准,可做到2μm以下,实现介质层的超薄制作。

制作电容器时,以陶瓷介质卷材为基础,在上面印刷金属电极后再套印瓷浆层。

多层陶瓷电容制作的工艺流程

多层陶瓷电容制作的工艺流程

多层陶瓷电容制作的工艺流程介绍多层陶瓷电容是一种常见的电子元件,广泛用于电子产品中。

它具有体积小、容量大、频率响应范围广、稳定性好等特点,因此在电子行业中应用广泛。

本文将详细介绍多层陶瓷电容的制作工艺流程。

材料准备制作多层陶瓷电容的第一步是准备所需材料。

常见的多层陶瓷电容材料包括陶瓷粉体、电极材料(如银)、导电胶浆、薄膜材料等。

这些材料的选择应根据具体的电容要求和应用环境来确定。

制备陶瓷片1.将陶瓷粉体与有机溶剂混合,形成陶瓷浆料。

2.将陶瓷浆料倒入模具中,通过压制或注射成型的方式制备陶瓷片。

3.将制备好的陶瓷片进行烘干,以去除残留溶剂,并增加陶瓷的机械强度。

制备电极1.将电极材料(如银)与有机溶剂混合,形成导电胶浆。

2.将导电胶浆涂覆在陶瓷片的表面,用于制作电极。

3.制备好的陶瓷片通过连续卷绕或层叠的方式,形成多层结构。

4.在多层结构的不同层面上,通过烧结等方法将电极材料固化,形成电极。

制备外包层1.将薄膜材料涂覆在多层陶瓷片的表面,用于制作外包层。

2.薄膜材料的选择应与陶瓷片和电极材料的热膨胀系数相匹配,以防止在温度变化时出现应力和裂纹。

组装和测试1.将制备好的多层陶瓷片进行组装,包括对电极及外包层的连接。

2.对组装好的多层陶瓷电容进行测试,包括电容值、漏电流、介质损耗等性能指标的检测。

3.对不合格的多层陶瓷电容进行修复或重新制备。

包装和质量控制1.将测试合格的多层陶瓷电容进行包装,以保护其在运输和使用过程中的安全。

2.进行质量控制,包括对多层陶瓷电容的外观、尺寸、电性能等方面进行检查,确保产品的质量符合标准要求。

结论多层陶瓷电容的制作工艺流程经过材料准备、制备陶瓷片、制备电极、制备外包层、组装和测试、包装和质量控制等多个步骤。

每个步骤都需要严格控制和操作,以确保多层陶瓷电容的质量和性能符合要求。

未来,随着科技的进步和需求的不断增长,多层陶瓷电容的制作工艺流程也将不断优化和改进,以满足各种应用场景的需求。

军用钽电容制作材料的原理

军用钽电容制作材料的原理

军用钽电容制作材料的原理
军用钽电容制作材料的原理主要是利用钽金属的特性和制作工艺来实现。

钽金属具有良好的化学稳定性、高熔点、低电阻率和低温系数等特性,使得它成为制作高性能电容器的理想材料之一。

军用钽电容的制作过程主要包括以下几个步骤:
1. 材料准备:首先需要准备高纯度的钽金属片或钽粉末作为原料。

钽金属片可以通过化学还原法或物理气相沉积法制备,钽粉末可以通过碳热还原法或氢气热还原法制备。

2. 制备阳极:将钽金属片或钽粉末经过压制、烧结等工艺制备成钽阳极。

钽阳极可以使用化学方法进行表面处理,增加其表面积,以提高电容器的电容量。

3. 氧化处理:将钽阳极置于氧化剂中进行氧化处理,形成钽的氧化物薄膜。

氧化剂可以是酸性溶液、碱性溶液或高温氧气等。

4. 电解液填充:将电解液填充到氧化膜中的微孔中,形成电解质层。

电解液可以是硫酸钾溶液、硫酸钠溶液或硫酸铵溶液等。

5. 电极制备:在氧化膜表面涂覆一层导电性良好的材料,作为电极。

常用的电
极材料有银、铜、金等。

6. 封装:将制作好的钽电容器进行封装,以保护其内部结构免受外界环境的影响。

通过以上步骤,就可以制作出高性能的军用钽电容。

这种电容器具有较高的电容量、低的ESR(等效串联电阻)和较低的损耗角正切等特性,适用于高频、高温、高压等严苛的军事应用环境。

固态电容制作流程

固态电容制作流程

固态电容制作流程固态电容是一种新型电容器,与传统电容器相比,具有更高的电压、更大的能量密度、更长的寿命和更小的体积等优点。

它由多层薄膜堆叠而成,每层之间通过介质层隔离。

下面将详细介绍固态电容的制作流程。

1.基板准备固态电容的基板通常采用硅片或玻璃片。

首先,将基板清洗至干净,去除附着在表面的灰尘和杂质。

然后在基板上进行蚀刻处理,以形成导电层的细孔。

2.制备导电层导电层常使用高导电金属薄膜,如铜或铝。

先将金属材料熔化成靶材,然后使用物理气相沉积(PVD)或化学气相沉积(CVD)等技术,在基板的表面沉积一层金属薄膜。

接下来,使用光刻技术制作出所需的导电层形状,再使用蚀刻技术进行脱模,形成导电层细孔。

3.制备绝缘层绝缘层用于隔离导电层,常用材料有二氧化硅、氧化铝等。

采用物理气相沉积(PVD)或化学气相沉积(CVD)技术,在导电层上覆盖一层薄绝缘层。

然后使用光刻技术制作出绝缘层的形状,再使用蚀刻技术进行脱模。

4.堆叠薄膜将导电层和绝缘层交替堆叠起来,形成多层薄膜结构。

每一层之间需要通过导电材料连接。

常用的连接方式有垂直孔连线和平面涂覆连线两种。

垂直孔连线需要利用光刻技术制作出连接孔,然后使用填充技术填充导电材料。

平面涂覆连线则是在薄膜的表面涂覆一层导电材料,并使用光刻技术制作出所需形状。

5.封装将多层薄膜结构进行封装,以保护电容器免受湿度、温度等外界环境的影响。

常用的封装材料有环氧树脂等。

6.特性测试和筛选制作完成后,对固态电容进行各项特性测试,包括容量、电压、寿命等。

然后根据测试结果进行筛选,将合格的电容器进行包装,进行后续的市场销售。

总结:固态电容的制作流程包括基板准备、导电层制备、绝缘层制备、堆叠薄膜、封装和特性测试等步骤。

这种制作流程高度依赖各种先进的制造技术和设备,同时需要严格的质量控制和测试保证,以保证电容器的性能和可靠性。

陶瓷电容制作工艺

陶瓷电容制作工艺

陶瓷电容制作工艺
陶瓷电容是一种常见的电容器类型,主要由陶瓷材料制成。

以下是陶瓷电容的制作工艺:
1. 材料准备:选择适合的陶瓷材料,如氧化铝、氧化锆等。

将材料研磨成粉末,并进行筛选和过滤,以获得均匀的颗粒大小和清洁的材料。

2. 配料和混合:根据特定的电容要求,将粉末与其他添加剂混合,如玻璃颗粒、导电材料等。

混合后,通过加入溶剂形成糊状物料。

3. 成型:使用成型工艺,将糊状物料转化成具有特定形状和尺寸的陶瓷电容器。

常见的成型方法包括挤出成型、浇注成型、印刷成型等。

4. 干燥和烧结:将成型后的陶瓷电容器进行干燥,以去除溶剂和水分。

然后,进行烧结,将陶瓷材料高温加热至其熔点以下,以实现颗粒之间的结合和致密化。

5. 金属化和终端连接:在陶瓷电容器表面镀上导电金属层,通常是银、铜或其他金属。

金属化可以提供电容器的电极,以便连接到电路中。

同时,也有助于保护陶瓷材料免受湿气和环境中的腐蚀。

6. 贴片和封装:对于小型的陶瓷电容器,可以将其制作成贴片式电容器,以便直接安装在印刷电路板上。

大型电容器可以进
行封装或进一步组装到电子模块中,以方便使用和安装。

以上是陶瓷电容器的一般制作工艺,各个制造商可能会在具体工艺上有所差异,以满足不同的产品要求。

电容制作方法

电容制作方法

电容制作方法电容是一种用于储存和释放电能的设备,广泛应用于电子电路中。

在本文中,我们将介绍两种常见的电容制作方法:电解电容和陶瓷电容。

1. 电解电容1.1 原理电解电容是利用电解质溶液将正负极板隔开,形成电场,进而储存电能的装置。

其制作方法如下:1.首先,准备两片金属极板,通常使用铝或钽金属。

这些金属极板应该具有足够的平整度和导电性。

2.清洁金属极板表面,去除尘埃和污垢。

可以使用酒精或特殊的清洁剂。

3.将金属极板分别放置在电解质溶液中,通常使用硫酸铝或硫酸钽作为电解质。

4.将金属极板连接到一个恒定电流源上,开始电解过程。

5.在电解过程中,正极板将被氧化,生成一层氧化膜;负极板将被还原,形成金属沉积层。

6.根据所需的电容容量,调整电解时间和电解质溶液的浓度。

7.最后,将电解得到的金属极板与电解质溶液分离,形成电解电容。

1.2 特点和应用电解电容制作简单,成本低廉,容量较大,可以满足多种电路需求。

然而,电解电容由于其结构特性,容易受到温度变化和电压波动的影响,需要注意使用条件。

电解电容主要应用于低频信号耦合、滤波和电源稳压等领域。

2. 陶瓷电容2.1 原理陶瓷电容是将陶瓷材料和金属电极组合制成的电容器。

其制作方法如下:1.首先,准备陶瓷材料和金属电极。

陶瓷材料通常使用氧化铝(Al2O3)或氮化钛(TiN)等。

2.将陶瓷材料和金属电极分别制成片状。

3.在陶瓷片的上下表面刷上导电胶,将金属电极粘贴在导电胶上。

4.使用高温炉将陶瓷材料和金属电极进行烧结,使其结合在一起。

5.在金属电极之间涂覆一层绝缘材料,隔离金属电极,形成电场。

2.2 特点和应用陶瓷电容制作工艺简单,尺寸小巧,温度稳定性好,用于高频电路具有较好的性能。

然而,陶瓷电容的容量较小,无法满足某些高容量需求。

陶瓷电容主要应用于高频电路、射频电路、储能和稳压等领域。

总结本文介绍了两种常见的电容制作方法:电解电容和陶瓷电容。

电解电容制作简单,成本低廉,容量较大,适用于低频领域;陶瓷电容尺寸小巧,温度稳定性好,适用于高频领域。

电容电阻制作方法

电容电阻制作方法

电容电阻制作方法电容电阻是电路中常用的元器件,能够对电路的电流、电压进行调节和限制。

在电子行业中,电容电阻的制作是一项重要的技能,下面为大家介绍一下电容电阻的制作方法。

一、电容的制作方法:1. 涂层电容制作方法:(1)将一块金属板涂上绝缘材料,例如氧化铝、聚酯膜等。

(2)在涂上绝缘材料的金属板两侧铺设导电箔。

(3)将导电箔轧紧,将各层绝缘材料压缩在一起,形成涂层电容。

2. 金属箔电容制作方法:(1)将一块金属板切成很多细片,这些细片就是金属箔。

(2)将金属箔交替放置,中间用绝缘材料隔开,形成金属箔电容。

3. 真空电容制作方法:(1)在两个金属板之间装上绝缘材料的圆柱或手柄,形成电容。

(2)将电容放在真空暴露器内,抽出空气,形成真空电容。

二、电阻的制作方法:1. 绕线电阻制作方法:(1)将一个绝缘漆包铜线,平均分成若干等分。

(2)将分出的每个部分,分别绕绕在并装着的陶瓷环上。

(3)将陶瓷环接在电路上,便形成了绕线电阻。

2. 薄膜电阻制作方法:(1)在陶瓷板上涂上一层金属薄膜,例如镍铬合金、钨。

(2)用光刻技术在金属薄膜上绘制电阻的形状,再将板子进行蚀刻,形成电阻。

(3)将陶瓷板中间部分去掉,把电阻与电路相联系。

3. 钨丝电阻制作方法:(1)将钨丝双股,相互绞合成螺旋形,呈现许多绊形的环环相扣的“扣环形”。

(2)把使用新细钼丝制成的扣环形放在氧化铝上端封紧,下端连接引接线,用于通电测量及场合。

以上就是电容电阻的制作方法,虽然看起来可能有些难度,但只要掌握好制作方法,就能轻松制作出高质量的电容电阻。

制作电容电阻,要注意保证材料的纯净和工艺的精细,避免对电路的不良影响。

电容制作方法和材料

电容制作方法和材料

电容制作方法和材料
电容是电子学中重要的元器件之一,它能够储存电荷,并能将它们释放出来。

现在,我们来了解一下电容的制作方法和材料。

电容的制作方法主要是通过将两个板子分离,然后用绝缘材料将它们分开。

在制作电容之前,需要准备好一些材料,包括金属板、绝缘材料和电介质。

金属板可以使用一般的金属材料,如铜、铝或钢片等。

绝缘材料可以使用聚乙烯、氧化铝或陶瓷等材料。

电介质是在电容中使用的介质材料,例如空气、聚丙烯等。

制作电容时需要将这些材料制作成相应的形状,并按照一定的规格进行组装。

电容的制作方法分为膜式电容和电解电容两种。

膜式电容主要通过将金属薄膜和绝缘薄膜层叠在一起,并制作成卷帘形或平板形。

电解电容则是将金属箔片放在一个涂有电解液的介质中,使其在电解液中形成金属氧化膜,从而形成电容。

在电容的制作过程中,需要注意一些问题。

首先,需要在制作中确保绝缘材料的绝缘性能。

其次,在对金属板进行切割和加工时,要注意材料不应受到损害。

最后,在制作电容之后,也需要进行调试和测试,以确保其可靠性和稳定性。

总的来说,制作电容是一项复杂的工程,需要高超的工艺和技术。

通过对电容制作方法和材料的了解,我们可以更好地了解电容的作用和使用,从而更好地应用于实际生活和工作中。

电容的形成条件

电容的形成条件

电容的形成条件
电容是一种基本的电子元件,用于储存电荷和电能。

它由两个导体板之间的绝缘材料(称为电介质)隔开而形成。

当电压施加在电容器的两个导体板上时,正电荷会聚集在一块导体板上,而负电荷则聚集在另一块导体板上。

这导致了电场的形成,并且通过电介质传递的电荷会在导体板之间储存电能。

要形成一个电容,需要满足以下条件:
1. 导体板:电容的两个导体板必须是电子导体,通常使用金属材料制作,例如铝或铜。

导体板应具有足够的面积和导电性能,以便可以容纳和传导电荷。

2. 电介质:导体板之间必须有一种绝缘材料,称为电介质。

电介质的作用是阻止电荷的直接流动,同时允许电场的形成。

常见的电介质材料包括空气、纸张、陶瓷、塑料和玻璃等。

3. 导体板之间的距离:导体板之间的距离越小,电容的电容值就越大。

这是因为电场的强度与导体板之间的距离成反比,而电容值与电场强度成正比。

4. 导体板的面积:导体板的面积越大,电容的电容值也越大。

这是因为电容值与导体板的面积成正比。

5. 电介质的介电常数:电介质的介电常数决定了电容器的电容值。

介电常数是电介质相对于真空的电容值增益。

常见的电介质材料具有不同的介电常数,例如空气的介电常数约为1,而塑料的介电常数则较高。

总之,要形成一个电容,需要两个导体板、一个电介质以及一定的导体板距离和面积。

这些条件共同作用,使得电容器能够储存电荷和电能,并在电子电路中发挥重要的作用。

固态电容的生产工艺流程

固态电容的生产工艺流程

固态电容的生产工艺流程温馨提示:该文档是小主精心编写而成的,如果您对该文档有需求,可以对它进行下载,希望它能够帮助您解决您的实际问题。

文档下载后可以对它进行修改,根据您的实际需要进行调整即可。

另外,本小店还为大家提供各种类型的实用资料,比如工作总结、文案摘抄、教育随笔、日记赏析、经典美文、话题作文等等。

如果您想了解更多不同的资料格式和写法,敬请关注后续更新。

Tips: This document is carefully written by the small master, if you have the requirements for the document, you can download it, I hope it can help you solve your practical problems. After downloading the document, it can be modified and adjustedaccording to your actual needs.In addition, the store also provides you with a variety of types of practical information, such as work summary, copy excerpts, education essays, diary appreciation, classic articles, topic composition and so on. If you want to know more about the different data formats and writing methods, please pay attentionto the following updates.固态电容是一种重要的电子元件,广泛应用于电子产品中。

自制电容器_快速学会电子技术(双色版)_[共3页]

自制电容器_快速学会电子技术(双色版)_[共3页]

278快速学会电子技术(双色版)二、自制电容器1.自制小容量电容器小容量的电容器自制很方便,制作方法也很多。

(1)将2根互相绝缘的导线(例如漆包线等)绞合在一起,如图8-45所示,便构成了一个小容量电容器,其容量为几皮法。

电容器的容量与双线绞合的长度有关,绞合越长容量越大。

(2)将一根细漆包线紧密缠绕到一根较粗的漆包线上,如图8-46所示,也可以制成电容器,其容量与缠绕的匝数(即包裹粗漆包线的长度)成正比。

此方法可以自制几皮法至几十皮法的电容器。

图8-45 双线绞合电容器 图8-46 导线缠绕式电容器2.自制微调电容器(1)如果先在粗漆包线上套上一个可以滑动但又不松动的套管,然后再将细漆包线缠绕在该套管上,即制成了一个微调电容器。

来回移动套管在粗漆包线上的位置即可改变容量,如图8-47所示。

当向左移动套管使其全部套在粗漆包线上时容量最大,当向右移动套管使其只有部分套在粗漆包线上时容量较小。

(2)用弹性铜片和敷铜板自制微调电容器。

按图8-48所示,用一小块敷铜板刻制成包含定片和动片连接端的印制电路板;用弹性良好的薄铜片剪成图示形状的动片;用塑料绝缘薄膜剪成绝缘片,绝缘片的长、宽均应稍大于动片。

在印制电路板、动片、绝缘片上均应按图示位置钻出2个小孔。

将绝缘片、动片依次放在印制电路板上,用空心铜铆钉穿过右侧的小孔,将动片铆固在印制电路板上,并将动片左侧向上稍稍翘起,如图8-49所示。

绝缘片垫在动、定片之间,应保证动、定片不会相碰。

再用一枚螺钉穿过左侧的小孔后,拧紧螺母。

将动片右侧焊牢在印制电路板右侧的动片连接端上,微调电容器便做好了,其外形如图8-50所示。

旋动螺钉即可调节电容量,旋紧螺钉时容量最大,逐渐旋松螺钉时容量逐渐减小。

电容制作过程

电容制作过程

电容制作过程
一、前言
电容是一种常见的电子元器件,它在电路中起到储存电荷、滤波、隔直流等作用。

本文将介绍电容的制作过程。

二、材料准备
1. 金属箔:可选铝箔或铜箔,厚度约为0.02mm。

2. 绝缘材料:可选聚乙烯薄膜或聚丙烯薄膜,厚度约为0.01mm。

3. 导体:可选银浆或碳浆。

4. 粘合剂:可选环氧树脂胶水或丙烯酸胶水。

5. 工具:剪刀、刮刀、滚筒等。

三、制作步骤
1. 切割金属箔和绝缘材料
首先,将金属箔和绝缘材料分别按照所需尺寸进行切割。

通常情况下,金属箔和绝缘材料的长度应该相同,而宽度则要略小于所需的电容器
长度。

2. 涂布导体
在绝缘材料上涂布导体。

可以使用银浆或碳浆来涂布导体。

涂布时要
注意均匀涂布,以免影响电容器的性能。

3. 粘合金属箔和绝缘材料
将导体涂布的绝缘材料与金属箔粘合在一起。

这里需要使用粘合剂来
固定它们,可以使用环氧树脂胶水或丙烯酸胶水。

粘合时要注意压实,以确保金属箔和绝缘材料之间没有空隙。

4. 压制电容器
将粘合好的金属箔和绝缘材料放置在滚筒上进行压制。

这样可以使电
容器更加紧密,并且有助于提高其性能。

5. 切割成型
最后,将压制好的电容器按照所需尺寸进行切割成型即可。

四、总结
通过以上步骤,我们就可以制作出一个简单的电容器了。

当然,在实际生产中还有很多细节需要注意,比如选择合适的材料、控制涂布导体厚度等等。

但总体来说,电容器的制作过程是比较简单的,只需要耐心和仔细就可以完成。

电容生产流程

电容生产流程

电容生产流程电容是一种广泛应用于电子设备中的电子元件,其主要功能是储存和释放电能。

电容的生产流程经过多个步骤,包括材料准备、电极制备、电介质制备、组装和封装等过程。

下面将详细介绍电容的生产流程。

一、材料准备电容的制作需要准备多种材料,包括电极材料、电介质材料和封装材料等。

电极材料通常使用金属箔或金属粉末,如铝箔或锌粉末。

电介质材料可以是涂覆在电极材料上的绝缘层,常见的有聚丙烯薄膜和聚酯薄膜。

封装材料一般选用有机胶水或树脂。

二、电极制备电极是电容的重要组成部分,它是储存和释放电能的关键。

电极的制备主要包括金属箔的切割和清洗等步骤。

首先,将金属箔按照设计要求进行尺寸切割,然后通过清洗去除表面的杂质,以保证电极的纯净度和导电性能。

三、电介质制备电介质是电容的绝缘层,起到隔离电极之间的作用。

电介质的制备主要包括涂覆和干燥等步骤。

先将电介质材料制成液态或溶液状,然后将其均匀地涂覆在电极上,形成一层薄膜。

最后,通过干燥过程使电介质变为固态,使其具有良好的绝缘性能。

四、组装组装是将电极和电介质按照一定的顺序和方式组合在一起,形成电容的关键步骤。

首先,将电极和电介质按照设计要求进行叠层组合,确保电介质均匀地分布在电极之间。

然后,通过压制或加热等方法将电极和电介质牢固地粘合在一起,以确保电容的稳定性和可靠性。

五、封装封装是将组装好的电容进行包装,以保护其内部结构和功能。

封装一般使用有机胶水或树脂,将电容的组装部分包裹起来,并通过固化或硬化使其具有一定的机械强度和抗冲击能力。

封装还可以为电容提供防潮、防尘和防腐蚀等功能,以延长其使用寿命。

六、测试和质检在电容生产的最后阶段,需要对其进行测试和质检,以确保其质量符合标准要求。

测试包括电容的电气性能测试和可靠性测试等,以验证其额定参数和使用寿命。

质检则包括外观检查、尺寸测量和包装检验等,以确保电容的外观和尺寸符合要求,并且包装完好。

电容的生产流程经过材料准备、电极制备、电介质制备、组装和封装、测试和质检等多个步骤。

电容制作过程

电容制作过程

电容制作过程简介电容是一种常用的电子元件,用于储存电荷和产生电场,广泛应用于电子设备和电路中。

本文将介绍电容制作的过程,包括材料选择、制作方法和测试流程。

材料选择制作电容的关键在于选择合适的材料,常用的电容材料有以下几种:1.金属薄膜:金属薄膜电容具有稳定的电容值和较小的尺寸,适合制作小型电容器。

2.电解质:电解质电容器使用液态或凝胶态的电解质作为介质,能够实现较大的电容值。

3.陶瓷:陶瓷电容器以陶瓷材料作为介质,具有高频响应能力和耐高温性能。

根据实际需求和应用场景,选择合适的材料进行电容制作会极大地影响其性能和使用寿命。

电容制作方法电容的制作方法多种多样,其中常见的有以下几种:1. 金属薄膜电容制作金属薄膜电容制作的主要步骤包括:1.准备基材:选择合适的基材,如玻璃、陶瓷等。

清洗基材以去除表面污垢和杂质。

2.涂覆金属薄膜:将金属材料制成薄膜,并使用蒸镀、溅射等方法将其均匀地覆盖在基材上。

3.分割和连接:使用激光切割或化学腐蚀等方法将覆盖金属薄膜的基材分割为具有一定大小的片状电容结构,并连接上电极。

2. 电解质电容制作电解质电容的制作方法主要包括以下步骤:1.准备电介质:选择适合的电解质材料,如液态电解质或凝胶态电解质。

2.制作电介质层:将电介质材料均匀地涂覆在电极表面,可采用涂覆、印刷、浸渍等方法。

3.组装和封装:将涂覆了电介质的电极片层层叠加,形成电解质电容的结构。

最后进行封装,确保电容器的稳定性和可靠性。

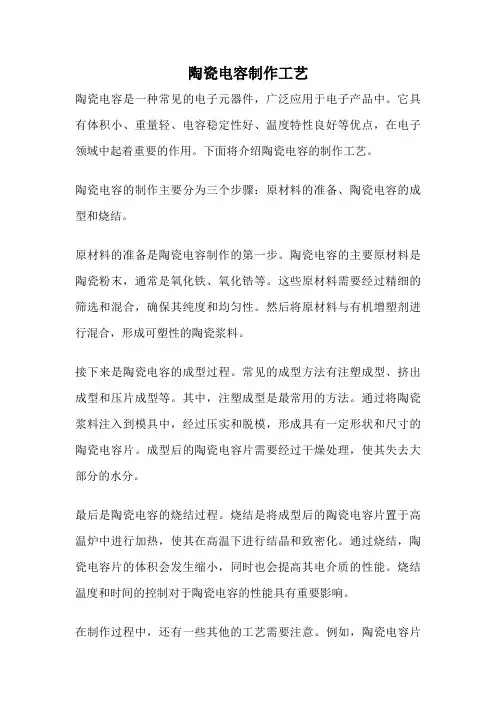

3. 陶瓷电容制作陶瓷电容的制作方法包括以下过程:1.准备陶瓷粉料:选择适合的陶瓷粉料,多为氧化物、碳酸盐等。

2.制备电介质浆料:将陶瓷粉料与有机胶粘剂、溶剂等混合,形成电介质浆料。

3.印刷与烧结:将电介质浆料印刷在电极片上,形成具有一定结构的陶瓷电容器。

然后进行高温烧结,使电介质和电极结合紧密。

电容测试流程完成电容制作后,需要进行测试以确保电容器的性能和质量。

常见的电容测试流程包括以下几个步骤:1.电容量测试:使用电容计等仪器测量电容器的电容量。

电解电容制作

电解电容制作

电解电容制作电解电容是一种常用电容器,它采用了电解作用原理,具有较大的电容量和稳定性,被广泛应用于各种电子设备和电路中。

下面将介绍一下电解电容的制作过程。

1.准备材料和工具制作电解电容需要一些特殊的材料和工具,包括:铝箔、铝电解液、柠檬酸或硫酸、电化学电源(如直流电源)、电容计、温度计、烧杯等。

2.制备铝箔首先需要准备铝箔,它是电解电容的电极材料。

可以从金属铝片中薄削出薄金属箔,然后用清洁剂和稀酸浸泡去除表面氧化层和杂质,确保电解液可以顺利地接触到铝箔表面。

3.制备电解液电解液是电容器中的介质。

通常使用的是铝电解液,可以通过浸泡铝箔片在硫酸中制备。

制备方法为:将纯度达到99.99%的铝条削成薄片后放入硫酸中浸泡,经反应后产生氢气和铝离子,由于电极电势的影响,氢离子优先被还原放电,铝则在阳极释放出来,经过洗涤、过滤、蒸馏等处理工序制得电解液。

4.制备电容器将制备好的铝箔片叠在一起,中间加入纸或聚丙烯薄膜等材料以分隔各层电极,然后将它们套在一起形成电容器的结构。

接着,将电容器放入电解液中,将阳极接入正极,阴极接入负极,将电容器置于电化学电源中进行电解。

5.测量电容值电解的时间与电容器的容量成正比,因此可以按需调整电解时间以得到所需的电容值,最后用电容计测量电容器的容量。

在电容器电解时要注意温度的控制,一般控制在60℃左右,避免温度过高或过低导致电解液结晶或电容器性能下降等情况。

6.包装制作好的电解电容器需要进行包装,以保护电容元件不受机械损伤和外界环境的干扰。

常见的包装材料包括塑料外壳、铁壳和金属壳等。

7.测试对包装完的电解电容器进行测试,以确保它们符合设计要求和产品质量标准。

测试项包括电容值、容量漏损、温度特性、耐久性、耐压性等等,来验证电容器产品的品质。

总之,电解电容器的制作需要耐心细致地进行,如若不慎出现失误,则可能导致元件的损坏甚至系统的不稳定。

因此,在制作电解电容器时,应该掌握好实用电学技巧和严格按照工艺流程进行,以保证产品质量。

mos做电容

mos做电容

MOS做电容1. 什么是MOS电容?MOS电容是指利用金属-氧化物-半导体(MOS)结构制作的电容器。

它由金属电极、氧化物绝缘层和半导体衬底组成。

MOS电容具有高电容密度、低电容漏电流和良好的可控性等特点,广泛应用于集成电路、电子器件和微电子系统中。

2. MOS电容的制备方法MOS电容的制备主要包括以下几个步骤:2.1 衬底准备首先,选择适当的衬底材料,常见的有硅衬底和蓝宝石衬底。

然后,在衬底上进行清洗和平坦化处理,以确保制备出的MOS电容质量良好。

2.2 氧化物生长接下来,在衬底表面生长氧化物绝缘层。

常用的方法有热氧化和化学气相沉积(CVD)。

热氧化是将衬底放入高温氧气环境中,使其与氧气反应生成氧化物层;CVD是通过在衬底表面沉积氧化物薄膜。

2.3 金属电极沉积在氧化物层上沉积金属电极,常用的金属有铝、铜等。

金属电极的沉积可以通过物理气相沉积(PVD)或化学气相沉积(CVD)等方法实现。

2.4 电极制作通过光刻和蚀刻工艺,将金属电极进行图案化处理,制作出所需的电极形状和尺寸。

2.5 封装和测试最后,对制备好的MOS电容进行封装和测试。

封装是将MOS电容器件与其他电子器件进行连接和封装,以保护其不受外界环境的干扰;测试是对MOS电容进行性能测试,包括电容值、漏电流等参数的测试。

3. MOS电容的应用领域MOS电容在集成电路和微电子系统中有广泛的应用,主要体现在以下几个方面:3.1 集成电路MOS电容是集成电路中的重要组成部分,用于存储和调节电荷。

它可以作为存储器件,如动态随机存储器(DRAM)中的电容存储单元;还可以作为滤波器件,如模拟集成电路中的电容滤波器。

3.2 传感器MOS电容可以用作传感器的敏感元件,通过测量电容的变化来检测和测量环境中的物理量。

例如,利用MOS电容测量湿度、温度、压力等参数。

3.3 能量存储MOS电容可以用作能量存储器件,如超级电容器。

超级电容器具有高能量密度和高功率密度的特点,被广泛应用于储能系统、电动车辆等领域。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

铝电解电容器
钽电解电容器
根据C=ε0*s/d,如何获得大容量电容?
增大电极板面积,减小电极板间距!
为了增加电容器的单位体积电容量,最简单 的方法就是增加电极表面积。
将电容器的一个电极弄粗糙增加电极表面积 是最简单的办法。
问题是另一个电极如何与原来的粗糙电极严
电解电容基本知识介绍
电解电容包含两个导电电极,中间有绝缘层隔开。一个电极(阳极) 由扩大了表面积的铝箔形成。铝氧化层(AL2O3)在其表面形成绝缘 层。与其它电容相比,铝电解电容的负极(阴极)是导电液体,称 作电解液。另外一个铝箔,是所谓的阴极箔,其有更大的表面积, 以传递电流到电解液。铝电解电容的绝缘层是由阳极氧化(化成) 在铝箔上形成铝氧化物层,绝缘层厚度随着化成电压的增大而增大, 其比率是1.2 nm/V。 即使是很高耐压的电解电容,其氧化层也不超 过1 μ m这样可以节省电极空间。这是高容积率可以实现的一个原因 (相比较而言,纸绝缘层的最小厚度为6 to 8 μ m)
超级电容器
超级电容器可以被视为悬浮在电解质中的两 个无反应活性的多孔电极板,在极板上加电, 正极板吸引电解质中的负离子,负极板吸引 正离子,实际上形成两个电容性存储层,被
超级电容器
END
电解电容制作流程介绍
电解电容器制作流程—含浸
电解电容制作流程介绍
电解电容器制作流程—组立/封口
电解电容制作流程介绍
电解电容器制作流程—清洗
电解电容制作流程介绍
电解电容器制作流程—套管
电解电容制作流程介绍
电解电容器制作流程—充电
电解电容制作流程介绍
电解电容器制作流程—充电
电解电容制作流程介绍
C
这是容抗与串联等效电阻(ESR)之比。非常像交流电路中的RC电路, 而且,这个比值非常像三角函数的对边比邻边—正切函数。因此,电 解电容器的损耗因数(简称DF)很多技术文损失角(DF)
铝电解电容器的损耗因数与温度、频率的关系
电解电容主要参数介绍
电解电容主要参数介绍
损失角(DF)
电解电容器的损耗因数(Dissipation Factor,英文缩写:DF)可以理 解为在交流电流激励下,耗散因数tan δ是等效串联电阻与等效串联线 路里容性电抗成分的比值.
电解电容主要参数介绍
损失角(DF)
根据电容器的损耗因数的原始定义式得:
R 1
CRtan
电容的制作
程铭 邓志福 姜海龄 马耀鹏 报告人:姜海龄
一、电容器的起源
二、电容器的分类
1、电解电容器
电解电容基本知识介绍
电解电容8大材料介绍 电解电容制作流程介绍
电解电容主要参数介绍
2、有机电容器
3、无机电容器
4、超级电容器
电容的雏形——莱顿瓶
电容器的分类
电解电容器
电解电容器的内部有储存电荷的电 解质材料,分正、负极性,类似于 电池,不可接反。正极为粘有氧化 膜的金属基板,负极通过金属极板 与电解质(固体和非固体)相连接。
电解电容主要参数介绍
额定电容量CR
电解电容器的容值,取决于在交流电压下工作时所呈现的阻 抗。因此交流电容值。随着工作频率、电压以及测量方法的 变化而变化。
在标准JISC5102规定:铝电解电容的电容量的测量条件是在 频率为120Hz,最大交流电压为0.5Vrms,DCbias电压为 1.5~2.0V的条件下进行。
可以断言,铝电解电容器的容量随频率的增加而减小
电解电容主要参数介绍
电容量的温度特性
电解电容的容量不是在所有工作情 况下都是常量,温度对容量有很大 影响。温度降低时,电容粘性增加,
这会降低导电性
总体上,电容特性曲线在低额 定电压时比较陡峭,阳极表面 粗糙度越大也会越陡峭。
电解电容主要参数介绍
电容量的频率特性
箔式有机薄膜电容器
金属化有机薄膜电容器
以有机薄膜为介质,直接在它的单面制一层20nm厚 的金属膜作为极板。 用两片这样的极板并叠卷绕,便可制得两层结构的有 机薄膜电容器。由于有机薄膜与金属膜不能分离,属 金属化,故称为金属化有机薄膜电容器

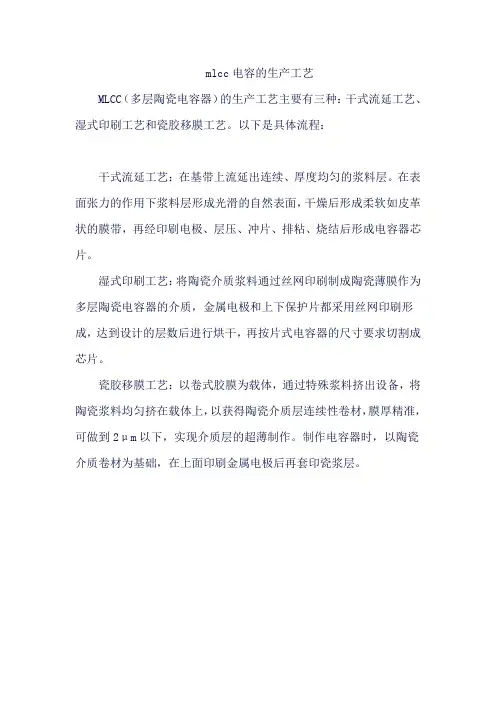

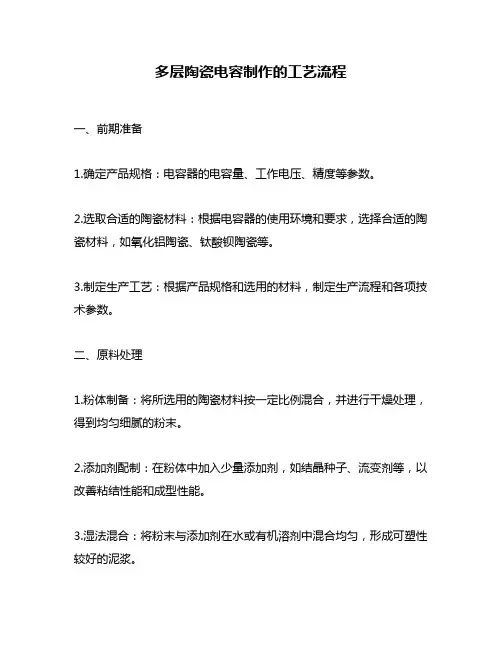

多层陶瓷电容器
介电陶瓷层 3 内电极 4 & 5 层压材料 2 层压材料 2 的端面 6 &7 外电极(Ag) 8 & 9 第一电镀层(Ni, Cu) 10 &11 第二电镀层(Sn) 12 & 13
电解电容主要参数介绍
电压参数
1.额定DC电压VR 额定DC电压VR是电容器在额定温度范围内所允许的连续工作电压,它包 括在电容器两电极间的直流电压和脉动电压或连续脉冲电压之和。 2.反向电压 绝大多数电解电容器不允许施加反向电压,铝电解电容器的反向电压短 时间内不得超过1.5V,一般允许不超过0.8V。 3.额定浪涌电压Vs 额定浪涌电压Vs是铝电解电容器在短时间内能承受的电压值,其测试条 件是:电容器工作在25C,在不超过30秒,两次间隔不小于5分
电解电容主要参数介绍
串联等效电阻(ESR)
等效串联电阻是指等效串联线路的阻性成分。ESR值于与频率,温度有关, 而且与耗散因数有关,公式如下
ESR 等效串联电阻,单位W tan d 耗散因数 CS 串联电容,单位为F
电解电容器的等效串联电阻(ESR)。其中,电解液的电阻是铝电解电容器 等效串联电阻(ESR)的主要部分。
电解电容基本知识介绍
认识电解电容器
电解电容8大材料介绍
电解电容器 八大原材料
➢Anode foil(正箔)
Cathode foil(负箔)
➢Electrolytic Paper(电解纸) ➢Terminal(导针)
➢Electrolyte(电解液)
➢Rubber(封口橡胶)
➢Case(铝壳)
➢Sleeve(套管)
电解电容8大材料介绍
电解电容器—正箔介绍之微观结构
图2 高压电容阳极箔 放大率400倍
图3低压电容铝箔 放大率400倍
电解电容8大材料介绍
电解电容器—电解液介绍
电解液组成 •电解液: 电解电容器的实际阴极是与氧化膜接触之电解液.而负箔只是將电流传 至电解液而已. • 组成: 溶质+溶剂+添加剂 ---常用的溶剂: γ-丁内酯、二乙二醇、乙二醇..... --常用的溶质: 已二酸铵磷酸二氢铵长链双酸铵...... --常用的添加剂: 消氢、耐压、防腐、阻燃剂.... •电解液三大特性: PH值,电导度,火花电压
纹波电流和纹波电压
Urms=Irms×R
Vrms表示纹波电压 Irms表示纹波电流 R表示电容的ESR
由上可见,当纹波电流增大的时候,即使在ESR保持 不变的情况下,涟波电压也会成倍提高。 一般的, 纹波电流与频率成正比,因此低频时纹波电流也比 较低。
有机电容器
用电容器纸或合成有机薄膜为介质材料制成的 电容器称有机介质电容器。这类电容器多是卷 绕式结构,其电极有金属箔电极和金属化电极 两种。
电解电容8大材料介绍
电解电容器—正箔/负箔介绍
正箔:使用光铝箔 (60-110um厚度,99.997%以 上纯度)进行 腐蚀扩展面积后的铝箔。
负箔:使用光铝箔(2050um厚,99.97%以上纯度) 进行电蚀面积 后铝箔。
电解电容8大材料介绍
电解电容器—正箔/负箔介绍
化成箔: -- 利用电解液在直流电作用下在 纯AL 表面生成一层致密的 AL2O3皮膜. --正箔经化成后,含有一高介电常 数的氧化膜(AL2O3).此氧化皮膜当 作阳极与阴极間的绝缘层.氧化皮 膜的厚度即为两箔件的距离(d),此 厚度厚薄可由化成来加以控制. --由于氧化皮膜的介电系数高,且厚 度薄,故电解電容器的容量较其它 电容器的容量为高.
电解电容器制作流程—选别
电解电容主要参数介绍
电解电容主要参数
1.电容量 2.电压参数 3.损失角(Max DF) 4.漏电流(Max uA) 5.串联等效电阻(ESR) 6.纹波电流(Max mA/rms) 7.操作温度(-40℃~+85/105 ℃) 8.保证寿命(Hours) 9.频率特性 10.温度特性 11.尺寸(直径&高度&脚距)
漏电流(LC)
I=K×CV
漏电流(leakage current)当然要低,它的计算公式大致是:I=K×CV。漏电 流I的单位是μ A,K是常数,例如是0.01或0.03,每家制造厂会选择不同 的常数。但不论如何,电容器容量愈高,漏电流就愈大。从计算式可得知 额定电压愈高,漏电流也愈大,因此降低工作电压亦可降低漏电流。
电解电容制作流程介绍
电解电容器制作流程
电解电容制作流程介绍
电解电容器制作流程—裁切
电解电容制作流程介绍
电解电容器制作流程—钉接 /卷绕
电解电容制作流程介绍
电解电容器制作流程—钉接 /卷绕
电解电容制作流程介绍
电解电容器制作流程—钉接 /卷绕
电解电容制作流程介绍
电解电容器制作流程—钉接 /卷绕
