防雷接地计算规则及解释说明word版本
避雷接地工程量计算规则
※防雷接地工程量计算之马矢奏春创作MEB 箱的作用:当把电气部分的接地和防雷接地连成一体后,就使建筑物内的钢筋间构成一个法拉第笼,在此笼内的电气设备和导体都与笼相连接,就不会受到反击。
记住,屋顶电气设备的外壳已与避雷装置连成一体后,不允许再与屋内接地线相连。
一、防雷均压环装置项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。
如果采取单独扁钢或圆钢明敷作均压环时,可执行“户内接地母线敷设”项目。
利用铜绞线作接地引下线时,配管、穿铜绞线执行本册第十二章中同规格的相应项目。
利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线,都是按二根主筋考虑的,如超出二根可按比例调整。
利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的,如主筋采取对焊方式,项目乘以系数0.5。
高层建筑物屋顶的防雷接地装置应执行“避雷网装置”项目,电缆支架的接地线装置应执行“户内接地母线敷设”项目。
接地极制作装置以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m 计算。
若设计有管帽时,管帽另按加工件计算。
二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位,其长度按施工图水平和垂直规定长度另加3.9%的附加长度(包含转弯、上下动摇、避绕障碍物、搭接头所占长度)计算。
三、接地跨接线以“10 处”为计量单位,按规程规定凡需做接地跨接线的工程,每跨接一次按一处计算。
四、避雷针的加工制作、装置,以“根”或“组”为计量单位计算,独立避雷针装置以“基”为计量单位计算。
长度、高度、数量均按设计规定。
五、半导体少长针消雷装置装置以“套”为计量单位计算,按设计装置高度分别执行相应项目。
装置自己由设备制造厂成套供货。
六、利用建筑物内主筋作接地引下线装置按设计图示尺寸以“10m”为计量单位计算。
七、断接卡子制作装置以“10 套”为计量单位,按设计规定装设的断接卡子数量计算,接地检查井内的断接卡子装置按每井一套计算。
防雷接地计算规则
防雷接地计算规则感觉防雷接地这的内容其实不是太多,主要的几项内容就是引下线、均压环、接地母线、等电位接地、避雷网、接地极、接地电阻测试等.举例说明:1、引下线:如果利用结构主筋做引下线,那么从屋顶女儿墙到建筑物的基础底的高度就是引下线的长度(利用建筑物柱筋做引下线按2根主筋考虑计算,不要乘以2)。
但是当你所利用的钢筋小于16时,必须利用四根钢筋,此时工程量需要乘以2。
2、均压环:首先看设计说明,设计说明有交代的按设计要求做。
设计没有交代的,根据施工规范超过30米的必须做高层均压环焊接,一般都是利用建筑物外墙的圈梁里的2根主筋焊接或用25*4的镀锌扁钢焊接一圈,每三层做均压环焊接,均压环工程量计算就计算建筑物的一圈的周长,然后再乘以3.9%的搭接、转弯、波动的长度即可。
3、接地母线:接地母线一般用25*4、40*4的镀锌扁钢,像在顶板上需要预留出来,还有在建筑物的外侧做综合接地极等,在强弱电井一般明敷设一圈扁钢,然后连到就近的引下线上焊接,工程量可以按照图纸计算.4、等电位接地:在卫生间需要做等电位接地,连到附近的局部等电位端子箱,等电位接地按”处"来算,有几处就算几处,这个在图纸上通常没有,可以根据现场实际情况计算工程量.5、避雷网:一般采用Φ8、Φ10、Φ12的圆钢来做避雷网,工程量按图纸计算即可,不过要把沿女儿墙敷设和沿混凝土块敷设分开,如果是沿混凝土块敷设,还需要算上混凝土块的数量,屋顶上所有的金属设备都要与避雷网可靠连接.6、接地极:我们的工程大都是利用基础底板钢筋做接地极,此时计算基础的面积即可,此时的工程量是单层的工程量,如果焊成双层的网格需要乘以2,注意基础面积为配筋的面积,不是建筑面积,配筋面积要稍大于建筑面积。
当然还可以用圆钢、钢管等做接地极。
7、接地电阻测试:接地电阻测试每个接地断接卡子不管测试几次直到合格,按一次计算。
断接卡子的计算是以‘处’为单位,按照设计图纸中设计设置的测试点进行计算。
防雷接地算法
防雷接地算法一、主体接地部分1、承台接地:按“基”计算,每个引下线的承台算一基;(深圳地区除外)2、基础接地网:按“米”计算,分两种,一种是以地梁主筋连通,另一种是以镀锌扁钢或镀锌圆钢连通,要多加3.9%的系数;3、外甩接地:按“米”计算,定额套户外接地母线敷设,材料按图纸要求,算法以(深度+外甩长度)*1.0394、测试板:按“处”计算,图上有标明以图纸为准,图上没标注以外边有外的地方安装;5、引下线:按“米”计算,每根引下线以正负零至最顶点标高再加地下部分,地下部分要考虑引至基础地梁面(注:基础地梁面至地下室底板或正负零的长度要问土建的);主根小于16厘的要按两条计算;引下线分用镀锌钢材明敷引下、利用主筋连通引下及利用钢结构连通引下三种;6、均压环:按“米”计算,一般按九层及以上每隔一层算一圈,一圈指的是建筑外边线;7、门窗跨接:按“处”计算,一般按九层及以上每一层向着最外边的门、窗、空调架及围栏都要计算;8、避雷带:按“米”计算,指的是明敷在露天部分边线;9、避雷网:按“米”计算,指的是暗敷在露天部分保温层下方,主要作为算的地方是(引下线与均压环十字连接处,每个引下线算两处;天层外露的阀门和铁件;天层梯间和水箱铁梯;引出室外的钢制电线管和钢制水管等)(注:深圳定额来说,承台接地是以这个来计算的)11、总等电位箱12、局部等电位箱13、卫生间等电位盒;14、等电位连接:是等电位与等电位之间二次连接的部分,一般是PC25电线管及BVV25mm2导线;15、接地系统调试:一个工程最少一处,如果基础接地分开多区的话,就按多少个系统来算)二、室内母线接地部分11、母线敷设分为室外敷设、室内明敷、室内暗敷(工程量要增加3.9%的系统),按“米”计算;11.1、一层主配电箱引至地梁面;11.2、电井内从上至地梁面;11.3、等电位箱至地梁面;11.4、电梯机房内四周(主意过门口要引下再引上埋地)11.5、卫生间等电位箱至梁面;11.6、局部等电位至梁面;11.7、天面的泵和风机至引下线位置;11.8、变配电房和发电机房引至引下线位置(这一部分要算在高低压变配电中)11.9、线槽桥架接地(这一部分要算在线槽桥架同一个清单中)11.10、电梯井道接地(有时是用扁钢,有时是利用建筑钢筋连通)11.11、如果图上有标明或说明中有其它地方要算的;三、卫生间等电位引下线部分1、镀锌扁钢引至圈梁面(一定要算的)2、各卫生间等电位盒水平引下连接引下线部分(采用建筑圈梁连通或板筋连通引至引下线),但有些是采算法是采用镀锌扁钢或圆钢连通至引下线,还有一些是采用一般的钢筋连通;3、还有一种作法:在卫生间内部地面上来300mm处,用扁钢沿着卫生间内墙暗敷一圈,这种很少见;4、还有装修部分的接地,就是卫生间内的铁件要用电线连接到卫生间等电位盒中,这种要按实际发生计算;。
防雷接地算法
防雷接地算法一、主体接地部分1、承台接地:按“基”计算,每个引下线的承台算一基;(深圳地区除外)2、基础接地网:按“米”计算,分两种,一种是以地梁主筋连通,另一种是以镀锌扁钢或镀锌圆钢连通,要多加3.9%的系数;3、外甩接地:按“米”计算,定额套户外接地母线敷设,材料按图纸要求,算法以(深度+外甩长度)*1.0394、测试板:按“处”计算,图上有标明以图纸为准,图上没标注以外边有外的地方安装;5、引下线:按“米”计算,每根引下线以正负零至最顶点标高再加地下部分,地下部分要考虑引至基础地梁面(注:基础地梁面至地下室底板或正负零的长度要问土建的);主根小于16厘的要按两条计算;引下线分用镀锌钢材明敷引下、利用主筋连通引下及利用钢结构连通引下三种;6、均压环:按“米”计算,一般按九层及以上每隔一层算一圈,一圈指的是建筑外边线;7、门窗跨接:按“处”计算,一般按九层及以上每一层向着最外边的门、窗、空调架及围栏都要计算;8、避雷带:按“米”计算,指的是明敷在露天部分边线;9、避雷网:按“米”计算,指的是暗敷在露天部分保温层下方,主要作为算的地方是(引下线与均压环十字连接处,每个引下线算两处;天层外露的阀门和铁件;天层梯间和水箱铁梯;引出室外的钢制电线管和钢制水管等)(注:深圳定额来说,承台接地是以这个来计算的)11、总等电位箱12、局部等电位箱13、卫生间等电位盒;14、等电位连接:是等电位与等电位之间二次连接的部分,一般是PC25电线管及BVV25mm2导线;15、接地系统调试:一个工程最少一处,如果基础接地分开多区的话,就按多少个系统来算)二、室内母线接地部分11、母线敷设分为室外敷设、室内明敷、室内暗敷(工程量要增加3.9%的系统),按“米”计算;11.1、一层主配电箱引至地梁面;11.2、电井内从上至地梁面;11.3、等电位箱至地梁面;11.4、电梯机房内四周(主意过门口要引下再引上埋地)11.5、卫生间等电位箱至梁面;11.6、局部等电位至梁面;11.7、天面的泵和风机至引下线位置;11.8、变配电房和发电机房引至引下线位置(这一部分要算在高低压变配电中)11.9、线槽桥架接地(这一部分要算在线槽桥架同一个清单中)11.10、电梯井道接地(有时是用扁钢,有时是利用建筑钢筋连通)11.11、如果图上有标明或说明中有其它地方要算的;三、卫生间等电位引下线部分1、镀锌扁钢引至圈梁面(一定要算的)2、各卫生间等电位盒水平引下连接引下线部分(采用建筑圈梁连通或板筋连通引至引下线),但有些是采算法是采用镀锌扁钢或圆钢连通至引下线,还有一些是采用一般的钢筋连通;3、还有一种作法:在卫生间内部地面上来300mm处,用扁钢沿着卫生间内墙暗敷一圈,这种很少见;4、还有装修部分的接地,就是卫生间内的铁件要用电线连接到卫生间等电位盒中,这种要按实际发生计算;。
防雷接地工程量计算
防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m计算,若设计有管帽时,管帽量按加工件计算,一般在三类土以上的地方使用钢管接地极你必须使用管帽,管帽一般是厚度6MM,直径80--90的钢板组成。
2、接地母线敷设,按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算,其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算工程量,计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位,按规程规定凡需作接地跨接线的工程内容,每跨接一次按一处计算,户外配电装置构架均需接地,每副构架按“一处”计算。
4、避雷针的加工制作、安装,以“根”为计量单位,独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。
5、半导体少长针消雷装置安装以“套”为计量单位,按设计安装高度分别执行相应子目。
装置本身由设备制造厂成套供货。
6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位,每一柱子内按焊接两根主筋考虑,如果焊接主筋数超过两根时,可按比例调整。
7、断接卡子制作安装以“套”为计量单位,按设计规定装设的断接卡子数量计算,接地检查井内的断接卡子安装按每井一套计算。
8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额,电缆支架的接地线安装应执行“户内接地母线敷设”子目。
避雷小针各省执行有差异,浙江省是按“接地跨接”子目乘以系数执行,小针按主菜计入!9、均压环敷设以“m”为计量单位,主要考虑利用圈梁内主筋作均压环接地连线,焊接按两根主筋考虑,超过两根时,可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度,以延长米计算。
10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗,设计一般要求接地),按设计规定接地的金属窗数进行计算。
电气造价之防雷及接地装置计算规则
防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m计算,若设计有管帽时,管帽量按加工件计算。
2、接地母线敷设,按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算,其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算,计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位,按规程规定凡需作接地跨接线的工程内容,每跨接一次按一处计算,户外配电装置构架均需接地,每副构架按“一处”计算。
4、避雷针的加工制作、安装,以“根”为计量单位,独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。
5、半导体少长针消雷装置安装以“套”为计量单位,按设计安装高度分别执行相应子目。
装置本身由设备制造厂成套供货。
6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位,每一柱子内按焊接两根主筋考虑,如果焊接主筋数超过两根时,可按比例调整。
7、断接卡子制作安装以“套”为计量单位,按设计规定装设的断接卡子数量计算,接地检查井内的断接卡子安装按每井一套计算。
8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额,电缆支架的接地线安装应执行“户内接地母线敷设”子目。
9、均压环敷设以“m”为计量单位,主要考虑利用圈梁内主筋作均压环接地连线,焊接按两根主筋考虑,超过两根时,可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度,以延长米计算。
10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗,设计一般要求接地),按设计规定接地的金属窗数进行计算。
11、柱子主筋与圈梁连接以“处”为计量单位,每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时,可按比例调整,需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。
电气造价之防雷及接地装置计算规则
防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m计算,若设计有管帽时,管帽量按加工件计算。
2、接地母线敷设,按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算,其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算,计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位,按规程规定凡需作接地跨接线的工程内容,每跨接一次按一处计算,户外配电装置构架均需接地,每副构架按“一处”计算。
4、避雷针的加工制作、安装,以“根”为计量单位,独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。
5、半导体少长针消雷装置安装以“套”为计量单位,按设计安装高度分别执行相应子目。
装置本身由设备制造厂成套供货。
6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位,每一柱子内按焊接两根主筋考虑,如果焊接主筋数超过两根时,可按比例调整。
7、断接卡子制作安装以“套”为计量单位,按设计规定装设的断接卡子数量计算,接地检查井内的断接卡子安装按每井一套计算。
8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额,电缆支架的接地线安装应执行“户内接地母线敷设”子目。
9、均压环敷设以“m”为计量单位,主要考虑利用圈梁内主筋作均压环接地连线,焊接按两根主筋考虑,超过两根时,可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度,以延长米计算。
10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗,设计一般要求接地),按设计规定接地的金属窗数进行计算。
11、柱子主筋与圈梁连接以“处”为计量单位,每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时,可按比例调整,需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。
防雷接地计算规则
避雷引下线引用柱内2根主筋焊接时,算工程量延长米时可以乘以二吗①利用主体结构钢筋作避雷引下线工程量计算:计算利用主体结构钢筋作避雷引下线工程量时,应按设计要求计算,当设计要求利用其中两根主筋时,工程量应按被利用主筋总长度计。
例:某大楼高85m,此楼有6处利用主体钢筋作避雷引下线,每处要求利用两根主筋,试计算工程量:引下线工程量85×6×2=1020m②设计利用基础钢筋作接地网,其工程量计算方法:其工程量计算方法:⑴、被利用主钢筋单根延长米L乘以设计要求利用基础钢筋根数n:L×n ---------(a)钢筋全长⑵、被利用钢筋全长除以6(按平均为6m焊接一处)(L×n)/6 -------- (b)连接处⑶、被利用钢筋单根长度乘利用根数n减一再除以6(按平均每6m两根主筋间跨接一处)[L×(n-1)]/6 -------- (c)跨接处⑷、(b)+(c)=(d) --------焊接处总量注:以上式中6为建筑钢筋单根长度平均米数,实际平均长度不同,可以换算,跨接处间隔如设计有要求亦可换算。
例:设计要求利用基础两根主筋作接地网,单长350m,要求4m跨接一次,试计算总焊接处:d=b+c=(L×n)/4+[L×(n-1)]/4=(350×2)/4+[350×(2-1)]/4=175+88=263(处)③建筑物避雷引下线中设计的接地电阻测试断接板,可按接地跨接套用定额,每一测试断接板为一处,连接螺栓等不另计费。
④接地调试工程量计算根据规范:a.单组接地极不论由一根或二根以上,均作一次试验,测试达不到要求,加接地极后再作试验,可另计一次,即按试验次数累计。
b.接地网由多根接地极连成,可按网长50m为试验单位,不足50m 也按一个网计,设计有规定网长要求的,可按设计数量计算。
按网长计算调试单位后,接地极无论多少,不再计算调试费用。
防雷接地计算规则及解释说明
一、本章定额适用于建筑物、构筑物的防雷接地,变配电系统接地,设备接地以及避雷针的接地装置。
二、户外接地母线敷设定额系按自然地坪和一般土质综合考虑的,包括地沟的挖填土和夯实工作,执行本定额时不再计算土方量。
如遇有石方、矿渣、积水、障碍物等情况时另行计算。
三、本章定额不适于采用爆破法施工敷设接地线、安装接地极,也不包括高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测定工作。
四、本章定额中,避雷针的安装已考虑了高空作业的因素。
五、独立避雷针的加工制作执行本册“一般铁构件”制作定额。
六、防雷均压环安装定额是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。
如果采用单独扁钢或圆钢明敷设作均压环时,可执行“户内接地母线敷设”定额。
工程量计算规则一、接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m计算。
若设计有管帽时,管帽另按加工件计算。
二、接地母线敷设,按设计长度以“m”为计量单位计算工程量。
接地母线、避雷线敷设均按延长米计算,其长度按施工图设计水平和垂直规定长度另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算。
计算主材量时应另增加规定的损耗率。
三、接地跨接线以“处”为计量单位,按规程规定凡需做接地跨接线的工程内容,每跨接一次按一处计算,户外配电装置构架均需接地,每副构架按“一处”计算。
四、避雷针的加工制作、安装,以“根”为计量单位,独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作定额或按成品计算。
五、利用建筑物内主筋做接地引下线安装以“10m”为计量单位,每一柱子内按焊接两根主筋考虑,如果焊接主筋数超过两根,可按比例调整。
六、断接卡子制作安装以“套”为计量单位,按设计规定装设的断接卡子数量计算,接地检查井内的断接卡子安装按每井一套计算。
七、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额,电缆支架的接地线安装应执行“户内接地母线敷设”定额。
防雷接地计算规则
计算规则一、接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m计算。
若设计有管帽时,管帽另按加工件计算。
二、接地母线敷设,按设计长度“10m”为计量单位计算工程量。
接地母线、避雷线敷设,均按延长米计算。
其长度按施工图设计水平和垂直规定长度另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算。
计算主材费时应另增加规定的损耗率。
三、接地跨接线以“10处”为计量单位,适用于不需敷设接地线的金属物断联点,例如道轨、金属管道等。
只有非电气设备或管道在要求接地时,方可套用接地跨接线安装定额。
如:管件跨接(防静电)利用法兰盘螺栓,钢轨利用鱼尾板固定螺栓。
平行管道采用焊接,屋顶金属旗杆采用焊接,每跨接一次按一处计算,电机接地、配电箱、管子接地、桥架接地等均不在此列。
户外独立的配电装置构架均需接地,每副构架按“处”计算。
计算构架接地后,不得再重复计算接地母线和接地极工程量。
四、避雷针的加工制作、安装,以“根”为计量单位,独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作定额或按成品计算。
五、半导体少长针雷装置安装以“套”为计量单位,按设计安装高度分别执行相应定额。
装置本身由设备制造成套提供。
六、利用建筑物内主筋作接地引下线安装以“10m”为计量单位,工程量按垂直引下长度之和为准,每一柱子内按焊接两根主筋考虑,如果焊接主筋数超过两根时,可按比例调整。
七、断接卡子制作安装以“10套”为计量单位,按设计规定装设的断接卡子数量计算,接地检查井内的断接卡子安装按每井一套计算。
八、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额,电缆支架的接地安装应执行“户内接地母线敷设”定额。
九、均压环敷设以“10m”为计量单位,主要考虑利用圈梁内主筋作均压环接地连线,焊接按两根主筋考虑,超过两根时,可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度,以延长米计算。

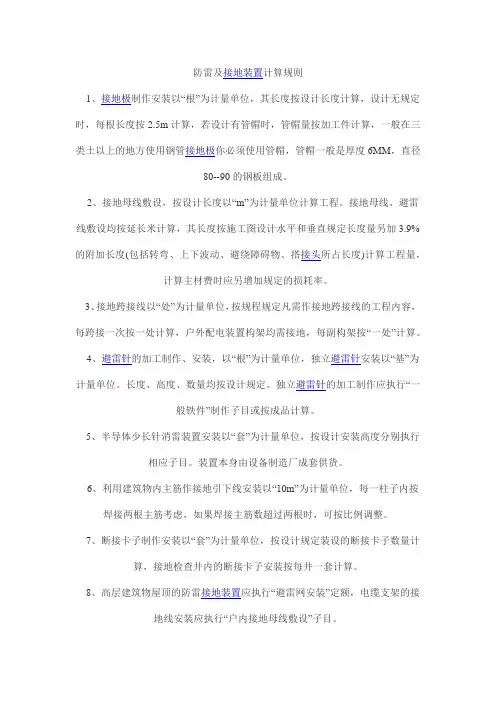

防雷及接地装置计算规则
防雷及接地装置计算规则1 、接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m 计算,若设计有管帽时,管帽量按加工件计算2、地母线敷设,按设计长度以“ m ”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算,其长度按施工图设计水平和垂直规定长度量另加3.9% 的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算,计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位,按规程规定凡需作接地跨接线的工程内容,每跨接一次按一处计算,户外配电装置构架均需接地,每副构架按“一处”计算。
4、避雷针的加工制作、安装,以“根”为计量单位,独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。
5、半导体少长针消雷装置安装以“套”为计量单位,按设计安装高度分别执行相应子目。
装置本身由设备制造厂成套供货。
6、利用建筑物内主筋作接地引下线安装以“ 10m ”为计量单位,每一柱子内按焊接两根主筋考虑,如果焊接主筋数超过两根时,可按比例调整。
7、断接卡子制作安装以“套”为计量单位,按设计规定装设的断接卡子数量计算,接地检查井内的断接卡子安装按每井一套计算。
8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额,电缆支架的接地线安装应执行“户内接地母线敷设”子目。
9、均压环敷设以“ m ”为计量单位,主要考虑利用圈梁内主筋作均压环接地连线,焊接按两根主筋考虑,超过两根时,可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度,以延长米计算。
10 、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗,设计一般要求接地),按设计规定接地的金属窗数进行计算。
11 、柱子主筋与圈梁连接以“处”为计量单位,每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时,可按比例调整,需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。
避雷接地工程量计算规则
※防雷接地工程量计算MEB箱的作用:当把电气部分的接地和防雷接地连成一体后,就使建筑物内的钢筋间构成一个法拉第笼,在此笼内的电气设备和导体都与笼相连接,就不会受到反击。
记住,屋顶电气设备的外壳已与避雷装置连成一体后,不允许再与屋内接地线相连。
一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。
如果采用单独扁钢或圆钢明敷作均压环时,可执行“户内接地母线敷设”项目。
利用铜绞线作接地引下线时,配管、穿铜绞线执行本册第十二章中同规格的相应项目。
利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线,都是按二根主筋考虑的,如超过二根可按比例调整。
利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的,如主筋采用对焊方式,项目乘以系数0.5。
高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目,电缆支架的接地线安装应执行“户内接地母线敷设”项目。
接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m计算。
若设计有管帽时,管帽另按加工件计算。
二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位,其长度按施工图水平和垂直规定长度另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算。
三、接地跨接线以“10处”为计量单位,按规程规定凡需做接地跨接线的工程,每跨接一次按一处计算。
四、避雷针的加工制作、安装,以“根”或“组”为计量单位计算,独立避雷针安装以“基”为计量单位计算。
长度、高度、数量均按设计规定。
五、半导体少长针消雷装置安装以“套”为计量单位计算,按设计安装高度分别执行相应项目。
装置本身由设备制造厂成套供货。
六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。
七、断接卡子制作安装以“10套”为计量单位,按设计规定装设的断接卡子数量计算,接地检查井内的断接卡子安装按每井一套计算。
八、均压环敷设以“10m”为计量单位,工程量以设计需要做均压接地的圈梁的中心线长度按延长米计算。
避雷接地工程量计算规则
※防雷接地工程量计算MEB 箱的作用:当把电气部分的接地和防雷接地连成一体后,就使建筑物内的钢筋间构成一个法拉第笼,在此笼内的电气设备和导体都与笼相连接,就不会受到反击。
记住,屋顶电气设备的外壳已与避雷装置连成一体后,不允许再与屋内接地线相连。
一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。
如果采用单独扁钢或圆钢明敷作均压环时,可执行“户内接地母线敷设”项目。
利用铜绞线作接地引下线时,配管、穿铜绞线执行本册第十二章中同规格的相应项目。
利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线,都是按二根主筋考虑的,如超过二根可按比例调整。
利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的,如主筋采用对焊方式,项目乘以系数0.5。
高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目,电缆支架的接地线安装应执行“户内接地母线敷设”项目。
接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m 计算。
若设计有管帽时,管帽另按加工件计算。
二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位,其长度按施工图水平和垂直规定长度另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算。
三、接地跨接线以“10 处”为计量单位,按规程规定凡需做接地跨接线的工程,每跨接一次按一处计算。
四、避雷针的加工制作、安装,以“根”或“组”为计量单位计算,独立避雷针安装以“基”为计量单位计算。
长度、高度、数量均按设计规定。
五、半导体少长针消雷装置安装以“套”为计量单位计算,按设计安装高度分别执行相应项目。
装置本身由设备制造厂成套供货。
六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。
七、断接卡子制作安装以“10 套”为计量单位,按设计规定装设的断接卡子数量计算,接地检查井内的断接卡子安装按每井一套计算。
八、均压环敷设以“10m”为计量单位,工程量以设计需要做均压接地的圈梁的中心线长度按延长米计算。
电气造价之防雷及接地装置计算规则
防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m计算,若设计有管帽时,管帽量按加工件计算。
2、接地母线敷设,按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算,其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算,计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位,按规程规定凡需作接地跨接线的工程内容,每跨接一次按一处计算,户外配电装置构架均需接地,每副构架按“一处”计算。
4、避雷针的加工制作、安装,以“根”为计量单位,独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。
5、半导体少长针消雷装置安装以“套”为计量单位,按设计安装高度分别执行相应子目。
装置本身由设备制造厂成套供货。
6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位,每一柱子内按焊接两根主筋考虑,如果焊接主筋数超过两根时,可按比例调整。
7、断接卡子制作安装以“套”为计量单位,按设计规定装设的断接卡子数量计算,接地检查井内的断接卡子安装按每井一套计算。
8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额,电缆支架的接地线安装应执行“户内接地母线敷设”子目。
9、均压环敷设以“m”为计量单位,主要考虑利用圈梁内主筋作均压环接地连线,焊接按两根主筋考虑,超过两根时,可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度,以延长米计算。
10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗,设计一般要求接地),按设计规定接地的金属窗数进行计算。
11、柱子主筋与圈梁连接以“处”为计量单位,每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时,可按比例调整,需要连接的柱子主筋和圈梁钢筋“处”数按规定设计计算。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、本章定额适用于建筑物、构筑物的防雷接地,变配电系统接地,设备接地以及避雷针的接地装置。
二、户外接地母线敷设定额系按自然地坪和一般土质综合考虑的,包括地沟的挖填土和夯实工作,执行本定额时不再计算土方量。
如遇有石方、矿渣、积水、障碍物等情况时另行计算。
三、本章定额不适于采用爆破法施工敷设接地线、安装接地极,也不包括高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测定工作。
四、本章定额中,避雷针的安装已考虑了高空作业的因素。
五、独立避雷针的加工制作执行本册“一般铁构件”制作定额。
六、防雷均压环安装定额是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。
如果采用单独扁钢或圆钢明敷设作均压环时,可执行“户内接地母线敷设”定额。
工程量计算规则
一、接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2.5m计算。
若设计有管帽时,管帽另按加工件计算。
二、接地母线敷设,按设计长度以“m”为计量单位计算工程量。
接地母线、避雷线敷设均按延长米计算,其长度按施工图设计水平和垂直规定长度另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算。
计算主材量时应另增加规定的损耗率。
三、接地跨接线以“处”为计量单位,按规程规定凡需做接地跨
接线的工程内容,每跨接一次按一处计算,户外配电装置构架均需接地,每副构架按“一处”计算。
四、避雷针的加工制作、安装,以“根”为计量单位,独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作定额或按成品计算。
五、利用建筑物内主筋做接地引下线安装以“10m”为计量单位,每一柱子内按焊接两根主筋考虑,如果焊接主筋数超过两根,可按比例调整。
六、断接卡子制作安装以“套”为计量单位,按设计规定装设的断接卡子数量计算,接地检查井内的断接卡子安装按每井一套计算。
七、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额,电缆支架的接地线安装应执行“户内接地母线敷设”定额。
八、均压环敷设以“m”为单位计算,主要考虑利用圈梁内主筋做均压环接地连线,焊接按两根主筋考虑,超过两根时,可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度,以延长米计算。
九、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗设计一般要求接地),按设计规定接地的金属窗数进行计算。
十、柱子主筋与圈梁连接以“处”为计量单位,每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时,可按比例调整,需要连接的柱子主筋和圈梁钢筋“处”数按设计规定计算。
十一、室内等电位以扁钢或其他导线作为接地体,可执行室内接
地母线敷设项目。
十二、基础钢筋套管跨接、混凝土底板钢筋焊接均以“10处”为计量单位。
基础钢筋套管跨接定额中钢筋按照8mm考虑,与实际不同时可换算。
定额解释及说明
一、接地极
1.1接地极制作安装:定额套用2-688~2-695,可分为钢管接地极、角钢接地极、圆钢接地极和接地极板(块)
1.2说明:
接地极即接地体,
是埋在于地中并直接与大地接触做散流用的金属导体。
接地极的长度按设计度计算,设计无规定时,每根长度按2.5米计算,若设计有管帽时,管帽另按加工件计算。
接地极一般使用在小型建筑,而且无桩基的工程。
二、接地母线
2.1接地母线敷设:定额套用2-696~2-700,可分为户内接地母线敷设、户外接地母线敷设、铜接地绞线敷设
2.2说明:接地母线是指将所有接地线汇在一起后的接地线,一般采
用扁铁或圆钢,户外接
地母线一般敷设在沟内,敷设前按设计要求挖沟,沟深不得小于0.5米,然后埋入扁铁。
接地母线不做散流作用,接地母线和接地体及接地支线一般采用焊接连接。
户外接地母线挖沟的沟底宽度按0.4米,上宽为0.5米,沟深为0.75米,每米沟长的土方量为0.34立方,如设计要求埋深不同时,可按设计方量调整。
2.3接地母线计算工程量时应按图纸设计的水平长度和垂直长度只和*1.039,计算主材费时应按市场价格*相应损耗率。
三、接地跨接
3.1接地线跨接线安装:定额套用2-701~2-703,可分为接地跨接线、构架接地和钢铝窗接地
3.2说明:
接地跨接线:防雷接地应该形成一个闭和回路后接地,在断线处应采用接地跨接线,凡用螺栓或铆钉连接的接地网中的地方,都应焊接接地跨接线,跨接线一般采用扁钢和圆钢。
3.3接地跨接按40*4扁钢考虑,采用开孔连接,管件跨接利用法兰盘连接螺栓,钢轨利用鱼尾板固定螺栓,平行管道采用焊接进行综合考虑。
3.4构架接地是按户外钢结构或砼结构接地来考虑的,每处接地跨接包括了4米以内的水平接地。
3.5钢铝窗接地采用8号圆钢一端和窗连接,一端和圈梁主筋连接。
3.6利用基础钢筋做接地,套用2-751均压环敷设子目(但均压环
敷设子目内并没有圆钢等主材,只考虑了钢筋与钢筋之间的搭接焊,所以个人认为利用基础钢筋做接地网除了按均压环算,还应该计算基础钢筋的跨接数量)
3.7等电位箱和局部等电位箱的箱内连接套接地跨接*0.5系数,箱体再单独套定额,局部等电位箱应套接线盒安装子目,总等电位箱套接线箱安装子目。
四、避雷针
4.1避雷针制作安装:定额套用2-704~2-740,避雷针制作可分为钢管避雷针制作、圆钢避雷小针制安,避雷针安装可分为装在烟囱上、装在平屋面上、拉线安装、装在墙上、装在金属容器顶上、装在金属容器壁上、装在构筑物上和独立避雷针安装
4.2避雷的制作不包括底座的加工,也未包括其本身的主材价格,计算主材费时要根据时常价格*损耗率。
4.3独立避雷小针安装不包括针体的制作,针体的加工制作按“一般铁构件制作”定额计算。
五、半导体
5.1半导体少长针消雷装置安装:定额套用2-741~2-743。
5.2半导体少长针消雷装置安装以套为计量单位,按设计安装高度分别执行相应定额,装置本身由设备制造厂成套供应。
六、避雷引下线
6.1避雷引下线敷设:定额套用2-744~2-747。
避雷引下线敷设可分为利用金属构件引下、
沿建筑物构筑物引下、利用建筑物主筋引下和断接卡子制作、安装。
6.2如钢结构的厂房利用其的钢柱做引下线时应套用利用金属构件引下。
6.3沿建筑物构筑物引下一般是采用圆钢、扁铁沿建筑物和构筑物明敷引下的,
计算工程量时应按图纸设计的水平长度和垂直长度只和*1.039,计算主材费时应按市场价格*相应损耗率。
但现在出现了很多的钢筋连接方法,一般已经不再使用绑扎和搭接焊了,不部分采用闪光对焊和锥螺纹接头连接,这些施工都是由钢筋工来完成的,闪光对焊可以说不需要电工再进行焊接了,锥螺纹接头一般来说也可以完成电气通路,但为了安全起见,这样的连接方式还需要进行跨接。
所以我个人认为这个工程量不管是不是由钢筋工来完成还是有电工来完成,我们这个工程量还是应该计算的,最少在立柱钢筋的跨接还是由电工来完成的。
6.5电气设备接地引下线安装已包括在设备安装定额内了,不应重复计算。
6.6断接卡子是为了测试电阻值而做的一个测试点,一般是装在接线盒或箱内暗配,套用该定额时应根据设计和施工情况单独套用接线盒或接线箱定额。
七、避雷网
7.1避雷网安装:定额套2-748~2-252子目,可分为沿砼块敷设、沿折板支架敷设、砼块制作、均压环敷设和柱主筋与圈梁钢筋焊接
7.2沿砼块敷设就是把避雷网支架在砼块上面,砼块套砼块制作定额子目,定额的避雷网支架间距按1M考虑。
沿墙板支架避雷网也执行该子目,但不计算砼块制作的工程量,支架以在定额内综合考虑了,不再计算。
7.3沿折板支架敷设(这个适用于折型的屋面。
)
7.4砼块制作不再多说。
7.5均压环敷设这个一般出现在高层,用于防雷侧击的。
可以沿外墙敷设也可以利用圈梁钢筋来敷设,外墙敷设的个人认为可以套避雷网子目,利用圈梁钢筋敷设套均压环敷设子目。
7.6柱主筋与圈梁钢筋焊接这个是当楼层有局部等电位箱时,在立柱的引下钢筋上和圈梁钢筋进行焊接,焊接按2根主筋考虑。
基础梁和立柱钢筋焊接也可执行该子目。
