芯片组上电时序

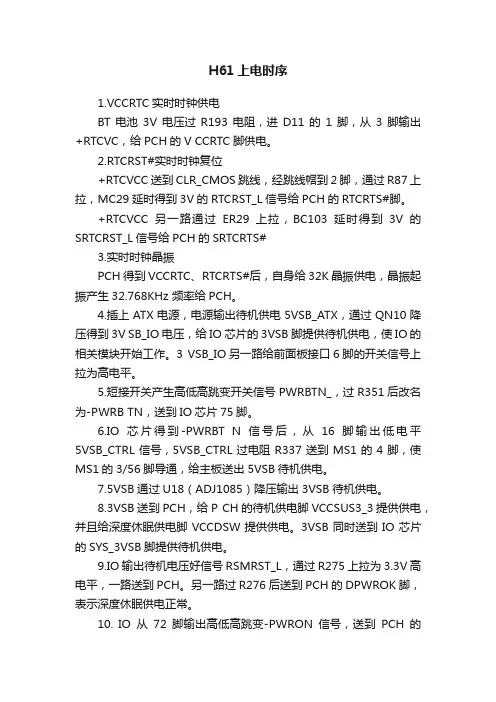

H61上电时序
H61上电时序1.VCCRTC实时时钟供电BT电池3V电压过R193电阻，进D11的1脚，从3脚输出+RTCVC，给PCH的V CCRTC脚供电。
2.RTCRST#实时时钟复位+RTCVCC送到CLR_CMOS跳线，经跳线帽到2脚，通过R87上拉，MC29延时得到3V的RTCRST_L信号给PCH的RTCRTS#脚。
+RTCVCC另一路通过ER29上拉，BC103延时得到3V的SRTCRST_L信号给PCH的SRTCRTS#3.实时时钟晶振PCH得到VCCRTC、RTCRTS#后，自身给32K晶振供电，晶振起振产生32.768KHz 频率给PCH。
4.插上ATX电源，电源输出待机供电5VSB_ATX，通过QN10降压得到3V SB_IO电压，给IO芯片的3VSB脚提供待机供电，使IO的相关模块开始工作。
3 VSB_IO另一路给前面板接口6脚的开关信号上拉为高电平。
5.短接开关产生高低高跳变开关信号PWRBTN_，过R351后改名为-PWRB TN，送到IO芯片75脚。
6.IO芯片得到-PWRBT N信号后，从16脚输出低电平5VSB_CTRL信号，5VSB_CTRL过电阻R337送到MS1的4脚，使MS1的3/56脚导通，给主板送出5VSB待机供电。
7.5VSB通过U18（ADJ1085）降压输出3VSB待机供电。
8.3VSB送到PCH，给P CH的待机供电脚VCCSUS3_3提供供电，并且给深度休眠供电脚VCCDSW提供供电。
3VSB同时送到IO芯片的SYS_3VSB脚提供待机供电。
9.IO输出待机电压好信号RSMRST_L，通过R275上拉为3.3V高电平，一路送到PCH。
另一路过R276后送到PCH的DPWROK脚，表示深度休眠供电正常。
10. IO从72脚输出高低高跳变-PWRON信号，送到PCH的PWRBTN#脚，请求上电。
11.PCH输出SLP5_L、SLP4_L、SLP4_L信号，通过电阻上拉为3.3V高电平，SLP3_L改名为-SLP3，送到IO芯片71脚，表示允许上电。
数字ic soc中的上下电时序
一、ic soc中的上下电时序概述IC SOC（System on Chip）是指将多个功能集成在一个芯片上的集成电路系统，它具有高性能和低功耗的特点，广泛应用于电子产品中。
在IC SOC的设计和使用中，上下电时序是非常重要的，它直接影响着芯片的性能和稳定性。
本文将从上下电时序的概念、原理和设计要点等方面进行介绍。
二、上下电时序的概念上下电时序是指IC SOC在工作过程中的上电和下电时序。
上电时序是指芯片在上电过程中各个电源和信号的建立时间。
下电时序是指在断电过程中芯片各个模块的关闭时间。
上下电时序对芯片的正常工作、稳定性和寿命等都有重要影响。
三、上下电时序的原理在IC SOC中，上下电时序的原理主要包括内部模块的电源管理、时钟树的同步和数据传输的稳定等。
在上电时，各个模块需要按照一定的顺序建立电源和信号，以保证芯片整体的稳定和正常工作。
在下电时，各个模块也需要按照一定的时序进行关闭，以避免数据丢失和系统崩溃。
四、上下电时序的设计要点1. 测试和验证：在设计IC SOC时，需要对上下电时序进行充分的测试和验证，以保证芯片在各种情况下都能正常工作。
2. 时序规划：在设计芯片的时候，需要对上下电时序进行合理的规划，以确保芯片的稳定性和可靠性。
3. 约束设置：在设计工具中，需要对上下电时序进行严格的约束设置，以保证芯片的上下电时序满足实际需求。
五、上下电时序的实际应用在实际应用中，上下电时序的设计和验证是IC SOC设计工程师需要重点关注的内容。
只有合理设计和严格验证上下电时序，才能保证芯片的正常工作和稳定性。
六、总结上下电时序是IC SOC设计中的重要环节，它直接关系到芯片的性能和稳定性。
设计工程师需要充分理解上下电时序的概念、原理和设计要点，从而在实际工作中能够合理规划和有效实施上下电时序的设计和验证工作。
只有这样，才能保证IC SOC在各种应用场景下都能够正常工作和稳定运行。
七、上下电时序的调整和优化在实际应用中，为了进一步提高IC SOC的性能和稳定性，设计工程师需要对上下电时序进行调整和优化。
上电时序[intel-amd]
![上电时序[intel-amd]](https://img.taocdn.com/s3/m/2d1c0c583b3567ec102d8a5e.png)
ATX Power Supply
+12V: Pin3,4 主要用来给CPU Vcore部分供电 GND: Pin1,2
ATX2.2
ATX Power Supply
�
Voltage Tolerances
+5VSB
� �
� �
+5VSB: Standby power提供power down state下主板需 要的各种电压,包括:Standby and Dual power. ATX规定提供的电流不低于10mA.但是目前的主板为了提 供USB设备启动,网罗唤醒等功能,需要很大的电流.一般 的Power supply都可以提供2A左右. Tolerance: +5V± 5% 需要用到stand by power的包括:Super I/O, South Bridge,LAN chip,etc.在S3状态下，除了上述部分需要 之外Memory所需的+2.5V dual.
�
±12V
1.+12V提供给Vcore(P5&P4&K8使用,K7使 用5V给Vcore供电). � 2.+12V提供给PCI slot,AGP slot,COM芯 片,FAN power等. � 3.-12V提供给PCI slot和COM芯片.
�
PSON#
•
PSON# 是低有效信号,当此信号为Low时,Power Supply 送出+3.3V,+5V,-5V,+12V,-12V等电压. 而当此信号被 拉High时,Power Supply停止送出上面的电压. 利用此信号可以设计“ Soft Power down” 的关机功 能. 当使用者对操作系统下关机命令时. 操作系统亦 可关闭所有的应用程序并利用此脚的功能达到自动关机 的动作. 在主板上需要把此信号 pull up到+5VSB. 当User按下Power Button后,一般由Super I/O将此信号 拉low,从而通知Power Supply送电.
Intel主板上电时序讲解（3）
Intel主板上电时序讲解（3）
网芯；sio收到pfmrst#信号后，然后由sio的31脚输出pcierst#、33脚输出iderst#、34脚输出pfmrst1到bios和北桥。
（主板上的很多复位电路的复位端，有时候是直接并联在一起的，有时候是在复位端前面加一个缓冲器进行隔离，常用的缓冲器就是74f125。
）
在北桥nb接收到南桥送出的pfmrst1后，北桥送出cpurst#给775cpu，以通知cpu可以开始执行第一个指令动作.(不过要北桥送出cpurst#的前提是在北桥的各个工作电压&clock都ok的情况下)。
之后电脑就进入软启动状态，即bios开始工作，将控制权交给bios的post程序，由post程序检查硬件的工作状态和配置信息，产生各种总线信号，初始化硬件，点亮显示器，然后将控制权交给操作系统，完成软启动。
[1][2] [3]
分享到：0。
AMD_NV芯片组上电时序详细解说
AMD_NV芯片组上电时序详细解说AMD NV芯片组上电时序详细解说上电部分NV芯片组，待机条件有三个：3VSB，25M晶振，PWRGD_SB。
★3VSB桥里面叫+3.3V_PLL_DUAL，图纸第25页。
★3VSB由三端稳压器1117产生，1117产生的+3.3V_TBY和+3.3V_DUAL两个电压其实就是同1个电压,只不过＋3.3V_DUAL多了CT37这个电容滤波而已！+3.3VDUAL还给PCI槽A14（这个可以用打阻值卡来查）及其它地方供电或提供上拉，图纸第46页。
★桥得到3VSB后，25M晶振开始起振，晶振电压1.5V左右，两脚要有压差。
最可靠的还是使用示波器来查看波形，图纸第24页。
★PWRGD_SB是用来复位桥内部ACPI控制逻辑和寄存器的，相当于INTEL芯片组的RSMRST#,它必须是高电平！这里由紫5伏经过两个开关管同相产生，如果+3.3V_STBY 没有出来，它也不会得到高电平。
图纸40页。
★至此桥的待机条件已查完，下面看看它的触发电路，从开关开始查，图纸第42页。
开关16脚经过R333电阻接地，15脚信号名字叫PWRBTN*。
★PWRBTN*由R305电阻提供上拉连到IO（IT8716FCX）75脚，未触发开关之前为5伏。
触发开关后，IO75脚得到低电平跳变，此时IO本身供电正常，则从72脚发出低电平跳变到桥。
图纸34页。
跳变电压我们都用示波器来测量。
★桥待机条件满足，然后收到IO发过来的低电平跳变，将依次置高SLP_S5#,SLP_S4#,SLP_S3#。
其中SLP_S3#一路返回IO71脚，IO收到SLP_S3#高电平后，76脚由高电平变为低电平去拉低电源绿线完成上电，图纸34页。
★至此主板的上电已完成，ATX发出VCC3、VCC、+12V等主供电，最后延迟几百毫秒从灰线发出ATXPWOEROK信号，高电平。
◆需要注意的是，CMOS电路有问题，一般不会引起不上电，但会导致不跑码。
电脑上电时序
台式主板上电时序1.装入主板电池后首先送出RTCRST#（3V的复位信号）给南桥，2.南桥边的晶振提供32.768KHZ频率给南桥3.I/O芯片检测电源是否正常提供+5VSB电压4.+5VSB电压正常转换出+3VSB5.I/O发出RSMRST#信号通知南桥+5VSB已经准备好了6.南桥正常送出SUSCLK(32KHZ)7.当用户按下电源按钮后，将送出PWRBTN#给I/O和南桥8.I/O收到后发出PWRBTN#信号给南桥9.南桥送出SLP_S3#和SLP_S4#给I/O10.I/O发出PS_ON#(低电平)给主机电源11.当电源接收到PSON#(由高电平向低电平跳变)，电源开关立即送出+12，-12V，+3.3V,+5V,-5V这些主电源电压12.当主机电源送出+12V，-12V，+3.3V,+5V,-5V主电源电压后，其他主板转换后的工作电压如：+VTT_CPU,+1.5V,+2.5V_DAC,+5V_DUAL,+3V_DUAL,+1.8V_DUAL也将随后全部送出13.当+VTT_CPU送给CPU后，CPU会送出VTT_PWRGD电源好信号（高电平）给CPU、时钟芯片、CPU电源管理芯片。
14.时钟芯片开始给各个功能性芯片电路提供同步时钟，（此时侦测卡的CLK指示灯亮）15.时钟芯片同时给南桥提供时钟。
16.CPU用VTT_PWRGD信号确认VTT_CPU（供CPU电压）稳定在安全范围内，接到VTT_PWRGD信号后CPU会发出VID17.CPU电源管理芯片收到VTT_PWRGD后会根据VID组合送出VCORE(CPU 核心供电)18.在VCORE正常发出后，CPU电源管理芯片立即送出VRMPWRGD信号给南桥，来通知南桥现在VCORE电压已经正常发出。
19.当提供给南桥的工作电压和时钟都好了后，由南桥发出PLTRST#和PCIRST#给各个功能性芯片电路（此时侦测卡的RST指示灯亮）20.在北桥接收到南桥发出的PLTRST#大约1ms后，（此时北桥的各个工作电压和时钟应正常）北桥送出CUPRST#给CPU,来通知CPU可以开始执行第一个指令动作21.CPU开始寻址，调用BIOS程序开始自检。
笔记本上电时序.
笔记本 INTEL 标准时序（SEQUENCE）NTEL 芯片组的笔记本一般开机过程（红色部分为电路图查图用）1、在没有任何的电力设备在供电时（没电池和电源），通过3V 的纽扣电池来产生VCCRTC 供给南桥的RTC 电路，以保持内部时间的运行和保持CMOS 信息32D768RTC 电路测量点：VCCRTC-DCPRTC/RTCRST#/SRTCRST#/32.768KHz BATLOW# 3.3V EC 到南桥2、在插上电池或适配器后，产生公共点，接着产生EC 的待机供电（一般是线性供电3.3V 电流0.08A）保护隔离电路公共点有小阻值的电阻3、得到待机供电EC（AVCC/VCC0）且获得待机时钟，（32.768KHZ 3.3V）和复位（3.3V EC_RST#/ ECRST# WRST# VCC_POR#VCC1_RST#）后，读取（BIOS）程序配置自身脚位（示波器可以测到波形）4、如果EC 检测到电源适配器（一般来自充电芯片好信号ACOK 转换ACIN/AD_IN/ AC_IN / RI2/WUI1/GPD1 /ACAV_IN），会自动发出信号开启南桥的待机电压（VCCSUS3_3,V5REF_SUS）,然后发给南桥一个叫“RSMRST#“（3.3V）的待机电压好信号通知南桥待机电压正常；如果EC 检测不到适配器（电池模式），EC 需要收到开关触发信号后，才会去开启南桥待机供电，以节省电力0.02-0.03 电流5 、按下开关，EC 收到开关信号后（连接到EC 上名字GPIO03/GPIO06 PWUREQ#/GPC7/ PWR_SW#- 华硕TMRI0/WUI2/GPC4/ EC_GPXIOD3/ KBC_PWRBTN#）延时发送一个高-低-高的PWRBTN#开机信号给南桥不上电还受，盒盖开关控制（COVER_SW#/LID_SW#）6、南桥收到PWRBTN#信号后依次拉高SLP_S5#、SLP_S4#、SLP_S3#信号，SLP_S5/S4#控制产生+3.3VSUS 和内存供电（VDIMM）（可以直接控制，也可以通过EC 去控制）（0.05A DDR1 2.5V DDR2 1.8V DDR3 1.5V），SLP_S3#控制产生+3.3V_RUN 、+5_RUN、桥供电（1.*V）总线供电、（VCCP）0.2A-0.3A 1.05V）独立显卡供电（、（0.5-0.7A 1.*V）VGPU_CORE）（等（可以直接控制，也可以通过EC 去控制）7、发出信号EC（1.*V）或者其他电路转换来开启CPU 的核心电压（VCORE）无独显电流0.6A，（有独显电流增加0.3-0.5A）。
必备主板上电时序图,强烈推荐
POWER_CHARGER
输出低电平信号CHG_PDS开启A/D_DOCK_IN转化AC_BAT_SYS 输出低电平信号CHG_PDL开启BAT_CON转化AC_BAT_SYS
ACIN
输入电压
DCIN
ProTek MQC.
POWER PATH A/D_DOCK_IN→AC_BAT_SYS
EC-工作电压
+3VS是SB工作后由 SUSB#_PWR开启
ProTek MQC.
EC-RESET
+3VA_EC输入给芯片U3001产生EC_RST# 从pin19输入 ECProTΒιβλιοθήκη k MQC.EC-CLOCK
当EC接收到工作电压后就开始从pin160发出EC_XOUT 给晶振提供电压使其产生 32.768KHz的频率给EC工作
ProTek MQC.
返回南桥
PM_PWRBTN#
按下SW5605,则PWR_SW# 瞬间拉低
ProTek MQC.
+3VA_EC经过电阻到PWR_SW#,给 PWR_SW#一个高电平
南桥开机最后一个条件 返回南桥
南桥开机条件
+3VSUS PM_RSMRST# +VCC-RTC CLK(32.768KHz) PM_PWRBTN#
ProTek MQC.
PM_RSMRST
南桥开机条件之一 当EC pin54接收到SUS_PWRGD后从pin105发出PM_RSMRST#
ProTek MQC.
返回南桥
+VCC_RTC
南桥开机条件之一
C-MOS电池
+RTCBAT经过电阻R2001经过D2000产生+VCC_RTC
主板上电时序及名词解答
待机的时候，还是在开机触发后？
这个信号是南桥输出的时钟信号,外部晶谐频率一样,32.768K,是一个方波!只 要南桥被触发PWRBTN信号就会有
* 按下电源的开关后，送出PWRBTN#给 IO
或南桥或其它专门的开机复位芯片收到这一个方波信号后（在其它工作条件正常的情况下）就会发出下一步的工作信号（IO_PWRBTN)
IO_PWRBTN 就是IO收到开关信号后发出的一个同PWRBTN#一样的高低高变化的方波信号，这个信号送给南桥通知南桥开机
而按下开关的时候该信号变为0V低电平（开关的另一端是接地的，按下开关时就是把PWRBTN信号接到地上了），
然后松开开关PWRBTN又回到3.3V或5V的高电平。
8这一高低高的变化信号会送给IO或南桥或其它专门的开机复位芯片（有些中间会有一些电阻或门芯片中转一下）
INTEL芯片组主板上电时序 一， * 装入电池后首先送出RTCRST#， 3V—BAT 给南桥
* 晶振提供 32.768KHZ频率给南桥
* +5SB 转换出+3VSB， IO 检查 5VSB 是否正常，若正常则发出 RSMRST#
通知南桥待机电压OK
* 北桥接收到南桥发出的PLTRST#，且其电压，时钟都正常，大约1SMS后发 出CPURST#给CPU，通知CPU可以开始执行第一个指令动作
相关资料
/view/a72c961dc5da50e2524d7f7b.html
这个是一个开机信号，是一个低电平有效的信号 （南桥的触发信
号，低电平有效，常态为高电平）
PWRBTN 主板上电时的一个信号，即电脑开关就是这个信号，在电脑接通电源的时候，3VSB或5VSB通过一个4.7K或8.2K等的电阻给该信号提供上拉，所以在接通电 源时该信号的电压是3.3V或5V的高电平，
主板的上电时序及维修思路
一般插上ATX电源后，先不要直接去将主板通电试机，而是要量测主板在待机状态下的一些重要工作条件是否是正常的。
在这里我们要引入“Power Sequencing”——上电时序这个概念，主板对于上电的要求是很严格的，各种上电的必备条件都要有着先后的顺序，也就是我们所说的“Power Sequencing”，一项条件满足后才可以转到下一步，如果其中的某一个环节出现了故障，则整个上电过程不能继续下去，当然也就不能使主板上电了。
主板上最基本的Power Sequencing可以理解为这样一个过程，RTCRST#-VSB 待机电压-RTCRST#-SLP_S3#-PSON#，掌握了Power Sequencing的过程，我们就可以一步的来进行反查，找到没有正常执行的那一个步骤，并加以排除。
下面具体介绍一下整个Power Sequencing的详细过程：1.在未插上ATX电源之前，由主板上的电池产生VBAT电压和CMOS跳线上的RTCRST#来供给南桥，RCTRST#用来复位南桥内部的逻辑电路，因此我们应首先在未插上ATX电源之前量测电池是否有电，CMOS跳线上是否有2.5V-3V的电压。
2.检查晶振是否输出了32.768KHz的频率给南桥（在nFORCE芯片组的主板上，还要量测25MHz的晶振是否起振）3.插上ATX电源之后，检查5VSB、3VSB、1.8VSB、1.5VSB、1.2VSB等待机电压是否正常的转换出来（5VSB和3VSB的待机电压是每块主板上都必须要有的，其它待机电压则依据主板芯片组的不同而不同，具体请参照相关芯片组的DATASHEET中的介绍）4.检查RSMRST#信号是否为3.3V的高电平，RSMRST#信号是用来通知南桥5VSB和3VSB待机电压正常的信号，这个信号如果为低，则南桥收到错误的信息，认为相应的待机电压没有OK，所以不会进行下一步的上电动作。
RSMRST#可以在I/O 、集成网卡等元件上量测得到，除了量测RSMRST#信号的电压外，还要量测RSMRST#信号对地阻值，如果RSMRST#信号处于短路状态也是不行的，实际维修中，多发的故障是I/O或网卡不良引起RMSRST#信号不正常。
必备主板上电时序图,强烈推荐
PM_SUSB# PM_SUSC#
南桥满足上面5个条件后开始工作发出PM_SUSB#,PM_SUSC# PM_SUSC#比PM_SUSB#,先出来
ProTek MQC.
SUSC_EC# SUSB_EC1#
ProTek MQC.
PM_SUSC#,PM_SUSB#分别经过电 阻转成SLP_S4_R,SLP_S3_R
当pin2反馈电压大于pin3时pin1输出低 电平，相反则输出高电平，利用反馈 电压来控制N-MOS的开启和关闭
ProTek MQC.
参考电压
ALL_SYSTEM_PWRGD
二极管在这里的作用:保护SUS_PWRGD,当其他PWRGD有 问题时不会拉低SUS_PWRGD,因为只有SUS_PWRGD工作 正常后南桥才能工作,来开启其他电压
这两个信号主要是侦测电池电量 SMB0_CLK ProTek MQC.
POWER_CHARGER
输出低电平信号CHG_PDS开启A/D_DOCK_IN转化AC_BAT_SYS 输出低电平信号CHG_PDL开启BAT_CON转化AC_BAT_SYS
ACIN
输入电压
DCIN
ProTek MQC.
POWER PATH A/D_DOCK_IN→AC_BAT_SYS
+12VSUS
这是一个线性稳压芯片AC_BAT_SYS从pin1输入, 从pin5输出
+12VSUS
反馈回路:+12VSUS经过电阻R8114,R8104分压反馈给U8100 pin4,
使芯片pin5输出一个稳定的+12V
反馈电压Vfb= 95.3KΩ
×12V =1.21V
95.3KΩ+845KΩ
驱动芯片上下电时序制定标准
驱动芯片上下电时序制定标准
一、电源电压稳定时间
在驱动芯片上电时，首先需要确保电源电压稳定。
电源电压稳定时间是指从电源上电开始，到电压稳定在设定范围内的持续时间。
该时间需要满足芯片启动的要求，以保证芯片正常工作。
二、芯片启动时间
芯片启动时间是指从电源电压稳定开始，到芯片内部电路完全启动并进入正常工作状态的持续时间。
该时间受到芯片内部电路设计和电源电压等因素的影响。
三、输出电压建立时间
输出电压建立时间是指从芯片启动开始，到输出电压稳定在设定范围内的持续时间。
该时间需要满足外部电路的要求，以保证整个系统的正常工作。
四、输出电流限制
在驱动芯片工作时，需要限制输出电流的大小，以避免对外部电路造成过大的电流冲击。
输出电流限制需要根据外部电路的具体要求进行设定。
五、关闭时序
在驱动芯片关闭时，需要按照一定的时序进行操作，以保证系统的正常关闭。
关闭时序包括芯片内部的关闭时序和外部电路的关闭时序。
六、故障保护功能
驱动芯片需要具备故障保护功能，以防止因故障导致系统损坏或数据丢失。
故障保护功能包括过流保护、过压保护、欠压保护等。
七、温度保护功能
驱动芯片需要具备温度保护功能，以防止因温度过高导致芯片损坏或性能下降。
温度保护功能包括过热保护、温度报警等。
八、静电保护功能
驱动芯片需要具备静电保护功能，以防止因静电放电导致芯片损坏或性能下降。
静电保护功能包括ESD保护、人体感应保护等。
GA-MA770-DS3 V1.0上电时序
AMD的上电顺序是：待机，触发，内存供电，VDDA2.5V供电，CPU供电，桥供电、总线供电。
1.VBAT 是CMOS电池给主板南桥时实时序模块供电2.32.768KHZ 当南桥模块得到供电后，它旁边的32.768KHZ晶振就会起振。
3.3VSB 在AMD里面一般用3VDUAL表示，DUAL是双路供电的意思，是由5VDUAL 经过1084稳压转换过来。
5VDUAL怎么得来的我就不分析了，比较简单。
4.RSNRST# 这个信号很重要，意思是3VDUAL待机电压好。
是的3VDUAL经过电阻R8 2上拉，到IO8718 116脚和南桥的E2这个点5.PWR_BTN# 是触发排针触发南桥的信号，一般会经过IO转换。
看电路路图可知，开关排针触发信号是PWRBTSW#，是一上高低高的调变到IO，IO就会发出PSOUT#到南桥SB 600，也是一个高低高的调变6.SLP_s3# 当以上条件满足后，南桥SB600就会从F7这个点发出SLP_S3#到IO的102脚7.PS_ON# 当IO的第102脚收到SLP_S3#后，会从107脚发出ATX_PSON#拉低绿线，完成上电过程。
8.PWOK 绿线被拉低后，ATX电源就会发出主板后需要的橙色3.3V ，红色5V，黄色12 V的电压，并在延迟500毫秒后发出PWOK到IO，告诉IO主板上的电压已全部正常9.内存电压DDR2 1.8V，当主板开机之后，首先出来的就是内存电压。
由PWOK开启10.VDDA2.5 这个电压是开启CPU供电的一个前提条件，在这块主板上面是通过稳压管转换而来。
11.CPU供电当开机后，出内存供电和VDDA2.5后就会出CPU电压，在这个主板里面CPU 电压是由内存DDR18V和PWOK开启的12.桥供电，总线供电在这个主板里是有CPU供电芯片开启的，当CPU电压正常后。
产生Vcore_pwok，开启桥供电13.时钟电路当全板电源供电全部正常以后，时钟电路就会工作，这板的时钟芯片有VCC 3经过电感FB7转换成CLK_VDD开启。
芯片组上电时序
SB_PWROK MEM_VLD(2.5VSTR)
CK8-04
3VDUAL BATTERY
PWRBTSW SLP_S3
5VSB
System On-Off Button
-PWRBTSW
PSIN
PS ON#
ITE 8712F_GB
Generator
-PS ON
ATX Power Supply
Nivdia芯片组上电相关信号
VIA 8237R上电原理
• C0~C3的CPU的几个状态 • C0：正常操作状态 • C1：CPU 暂停（被软件控制） • C2：STOP CLK 状态，STPCLK#发出，
CPU进入停止状态，退出该状态的方法是 CPUSTP3变为有效。 • C3： 系统挂起
8237的三个电源控制信号
• SUSA#、SUSB#、SUSC#三个信号为电源 控制信号。
VBAT -RTCRST RTCVDD
INTVRMEN
5VDUAL
POWER ON OFF CIRCUITRY
3VDUAL
32.768KHZ
3VDUAL
-RSMRST
INTEL ICH7
3VDUAL BATTERY
PWRBTSW SLP_S3
5VSB
System On-Off Button
-PWRBTSW
• PCI-E wake# PCIE PME# • SMBALERT#、SMBus slave message
• SMBus host notify message received
PWRBTN作用
• PWRBTN在不同的状态作用是不同的。 • 在S0状态时PWRBTN变低电位时，SMI#被产生。系统进
AMD+英伟达芯片组上电时序
SOCKET S1 S1指：CPU座和针脚数SIGI CPU电源管理芯片的VID个数是VID0-VID5一共6个VID 而S1G2_S1G4是两个VID此机为华硕F9DC机器：其他机器电压命名和电压开启信号命名会有不同，但总体时序一样，前半部分为华硕时序，后半部分为英伟达时序。
AMD配英伟达芯片组：只要是英伟达芯片组的时序都一样，不论是单桥还是双桥。
英伟达芯片组，芯片组在时序总可以控制CPU电压的开启信号可以控制HT总线的开启信号。
TS_L#电池插入检测信号，没插电池时是3.3V。
电池插入以后拉低此信号有效1 适配器过公共点产生3V A 5V AO线性电压+3V A供给桥的实时时钟：英伟达桥内部命名+3.3V_VBAT+3V A供给EC的待机，时钟，复位。
EC的复位信号由RN5VD30芯片检测电压高于3V 后于外接电容延时产生EC_RST#+3V A要供给BIOS, EC在BIOS中读取数据，在BIOS程序配置正常后,EC发出VSUS_ON 待机电压开启信号，开启12VSUS。
更名RUN_3VO和RUN_5VO开启待机电压的3VSUS 5VSUS 开启1.2VSUS。
+12VSUS和+1.2VSUS都是通过线性电压芯片产生。
SUS电压供给英伟达的桥ACPI里面的待机电压：3V待机电压+3.3V_DUAL 还需要1.2V 的待机电压,桥内部命名：+1.2V_DUAL待机电压好以后TPS51020会发出一个待机电压好信号叫VUSU_GD给EC，EC再发出PWRGD_SB给桥英伟达的桥RSMRST#信号就叫PWRGD_SB至此整个待机条件满足。
PWRGD：电源好。
SB：待机.按开机键：PWR_SW#开机触发信号加给EC，EC收到信号且BIOS程序配置正常后发出PM_PWRBTN#给桥的PWRBTN#脚, 如果EC没有发出PWRBTN#信号要考虑ACIN 电池电量低。
LID_SW#休眠开关信号。
桥发出SP_S5#更名PM_SUSC#给EC ,EC发出SUSC#后更名SUSC#_PWR开启+1.8V 1,8V是内存电压，还有内存VTT0.9V,，开启场管转换+3V +5V +12V 和内存电压正常后发出MEM_VLD内存电压电源好信号给桥，此机器内存电压MEM_VLD不是由电源芯片产生而是由下面这个检测电路产生，其中NPN三极管的导通条件是G大于S 0.8V就可以导通。
主板上电时序图
VID與CPU Vcore Voltage對照表
MS5
SB
NB
PCIRST# PCIRST#1,2 HD_RST# PCI SLOT, 1394, SIO, AGP SLOT, IDE SLOT
MS5發CHIP_PWROK給SB跟NB，表示他們的 供電正常；SB將pcirst#置無效，給NB和MS5， MS5再將其他各組reset訊號置無效
Power On Sequence
Tom Zeng
DQA2 2004-08-05
Agenda
• • • • ACPI規範系統狀態 信號定義 Intel P4 CPU/865pe/Ich5系統開機時序 其他系統開機時序
一、ACPI規範系統狀態
•G3: 高級電源管理(ACPI)規範中定義的機器關機狀態, 在G3狀態下, 主板 電源已經被完全拔除. 只由電池供電. • S5: 系統軟件關機狀態, 有standby電源, 可以被換醒, 喚醒後會經過一次 完全的復位動作. •S4: 系統睡眠狀態, 外圍硬件電源被關閉, 當前系統桌面信息保存在硬盤 中. •S3: cpu, cache, 內存信息可以被保存在內存中, 內存和用於喚醒的設備( 網絡, modem等)電源保留, 喚醒後cpu會reset. •S2: cpu, cache中信息被操作系統保存, 外圍硬件電源保留,cpu停止工作, 喚醒時cpu會reset. •S1: cpu降低功耗運行, 所有系統信息都不會丟失. •S0: 正常工作狀態.
三 Intel P4 CPU/865pe/Ich5系統開機時序(ms6728)
Timings
Front panel
1
CPU
SIO
2
NB
ቤተ መጻሕፍቲ ባይዱ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• STR状态时SUSA#、SUSB#被激活。
• STD状态时三个信号都被激活
• SUSC#可以用于关闭8237的供电VCC
• SUSST1信号用于通知北桥系统处于挂起状 态。
5VDUAL
POWER ON OFF CIRCUITRY
关机顺序
1、5VSB 2、5VDUAL
9、DDR18V等 10、CK8 PWROK
3、3VDUAL
11、CPUVDD_EN
4、VCC15_VDUAL 5、25M_CLK 6、SB_PWROK
7、SLP_S5(H) 8、SLP_S3(H)
12、VCORE 13、VCORE_GD 14、VDDA25_EN
15、VDDA25
GA-M55PLUS开机顺序
16、1.2VHTVDD_EN 17、1.2HT1_EN 18、VCC12_HT
CPU_SLP#: (O) 指示CPU已经进入C3、C4状态
LPC_PWRDWN#：(O) LPC电源管理信号，使LPC设备进入节电模式。
• HT_STOP#： (O) 指示HyperTransport断开连接。所有HT连接设
•
备为输入，CK804为控制器
HT_REQ#： C4
• PE_RST#：
（I） HyperTransport总线使用请求信号，C3、
SB_PWROK MEM_VLD(2.5VSTR)
CK8-04
3VDUAL BATTERY
PWRBTSW SLP_S3
5VSB
System On-Off Button
-PWRBTSW
PSIN
PS ON#
ITE 8712F_GB
Generator
-PS ON
ATX Power Supply
Nivdia芯片组上电相关信号
入SLEEP状态。 • 在S1~S5状态时，PWRBTN变低电位是一个WAKE
EVENT，系统会从SLEEP中唤醒。 • 在S1~S4状态下，PWRBTN保持低电位4秒钟，系统会无
条件的SHUT ＤＯＷＮ
VBAT RTCVDD
RTCRST
NVIDIA POWER ON OFF CIRCUITRY
3VDUAL 32.768K 25M
PSIN
PS ON#
ITE 8712F_GB
Generator
-PS ON
ATX Power Supply
ICH7上电时序
PW+ -PSON
MAIN POWER
VCCID PWM_EN VCORE CLOCK GEN
PWOK PWROK -PCIRST CPUPWOK -CPURST
Power Sequence
• PCI-E wake# PCIE PME# • SMBALERT#、SMBus slave message
• SMBus host notify message received
PWRBTN作用
• PWRBTN在不同的状态作用是不同的。 • 在S0状态时PWRBTN变低电位时，SMI#被产生。系统进
1.2V_HT
HT_VLD
LPC_PWRDWN# (H)
PCI_RESET#(L) HTVDD_EN(L)
SLP_S3#(L) PWRGD(L)
1.2V_HT(L)
VCC、VCC3（L）
HT_VLD(L)
CLK（STOP）
CPUVDD_EN(L) VCORE(L)
CPU_VLD(L)
SLP_S5#(L) 2.5V_SUS(L) MEM_VLD(L)
• PWRGD_SB (I) 电源准备好，DUAL电源稳定后该信号为高电压 SLP_S5#: (O) shutdown （进入STD状态和soft off)
MEM__VLD: (I) 指示内存供电已经稳定。
SLPS_S3#: (O) STR功能，除内存供电正常其它供电全关闭
PWRGD： (I) 指示所有主板供电都稳定后为高电位
VBAT -RTCRST RTCVDD
INTVRMEN
5VDUAL
POWER ON OFF CIRCUITRY
3VDUAL
32.768KHZ
3VDUAL
-RSMRST
INTEL ICH7
3VDUAL BATTERY
PWRBTSW SLP_S3
5VSB
System On-Off Button
-PWRVDUAL
3VDUAL
VBAT -RTCRST
RTCVDD
-RSMRST 3VDUAL
VT8237R
SUSCLK
BATTERY
To ITE8705
PWRBTSW SUSB#
System On-Off Button
-PWRBTSW
-PS ON
ATX Power Supply
状态为唤醒HT通信。 （O） PCI-E的RESET信号
3.3VBAT +V_Dual XTAL OSC PWRGD_SB LAN_CLK SLP_S5(H) 2.5V_SUS MEM_VLD SLP_S3(H)
VCC、VCC3 PWRGD CLK
CPUVDD_EN VCORE
CPU_VLD HTVDD_EN 开机顺序
VIA 8237R上电原理
• C0~C3的CPU的几个状态 • C0：正常操作状态 • C1：CPU 暂停（被软件控制） • C2：STOP CLK 状态，STPCLK#发出，
CPU进入停止状态，退出该状态的方法是 CPUSTP3变为有效。 • C3： 系统挂起
8237的三个电源控制信号
• SUSA#、SUSB#、SUSC#三个信号为电源 控制信号。
状态类型
S1： ICH7产生STPCLK#信号，也可以设置产生CPUSLP#信号， 比较低的CPU能耗。
S3：即是把 windows 現在存在記憶體中的所有資料保存不動，
然後進入「假關機」。此時除了記憶體需要電源來保持資料以外， 其它的設備、裝置全部停止供電 S4： Suspend to Disk。即是把 windows 記憶體中的資料完整的 存在硬碟中，系统中所有供电全没了（除DUAL供电） S5： shutdown INTVRMEN： 这个信号用于内部1.05V电压调整器的使能端。接 RTCVDD时，内部电压调整器可用，接VSS时内部电压调整器不 用。 RSMRST： 这个信号用于RESET内部电平逻辑单元
ICH7关机时序
• ICH7如果要退出SLEEP状态就要有wake事件产 生，下面是一些wake事件。
• RTC Alarm、Power Button、GPI[0：15] • Classic USB、LAN_PME#、RI#
• AC’97 intel high definition audio. • Primary PME#、secondary PME#
CPUVDD_EN:(O) 用于控制CPU供电的控制信号（VCORE_EN)
CPU_VLD: (I) 指示CPU供电已经稳定
HTVDD_EN: (O) 用于HyperTransport供电控制信号
HT_VLD:
(I) 提示HyperTransport供电已经稳定
Nivdia芯片组上电相关信号
LPC_RESET#: (O) resetCK804内所有设备和LPC设备。
