日立电梯代号说明
日立电梯代号说明
99
10TZ
运行继电器
DC24VLY4—0
控制柜
100
11
上方向继电器
DC24V MY4—02
控制柜
101
11L
TK端子
控制柜
102
11Z
上行极限继电器
DC48V MY2-02
控制柜
103
12
下方向继电器
DC24V MY4—02
控制柜
104
12Z
下行极限继电器
DC48V MY4—02
控制柜
105
轿顶箱
62
OND
轿顶检修下方向按钮
轿顶箱
63
ONU
轿顶检修上方向按钮
轿顶箱
64
OPEN
开门按钮
操纵箱
65
PAS
司机操作直使开关
操纵箱
66
PFUNIT
停电灯电源
轿顶箱
67
PHSB
光电保护开关
轿门
68
PHONE P。S
对讲机电源
轿顶箱
69
PIT.S
底坑急停开关
底坑
70
NST
不停开关
操纵箱
71
PK
泊梯开关
SCLC
SCLC电子板
厅外召唤箱
81
SCS
安全钳开关
轿顶
82
SDS（D1）
下行1级强迫减速开关
井道
83
SDS(D2)
下行2级强迫减速开关
井道
84
SDS（U1)
上行1级强迫减速开关
井道
85
SDS(U2）
上行2级强迫减速开关
井道
日立电梯图纸元件代码说明.
日立电梯图纸元件代码说明1 A 门电机 YPVF2 ACR 电流控制调整电子板 YPVF、VFM(HG、HVF 、NPX3 AD 模数电子板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM(HG、HVF7 AMP 增幅器 NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源 YPVF、VFM(G、HVF 、NPX12 B951-CSD 轿顶电器箱数字显示电子板 NPH13 B.CON 信号网转换电子板 VFM(HG、HVF 、NPX14 BD 基极驱动 VFM(HG、HVF15 BDR 抱闸电阻 VFM(HG、HVF 、NPX 、G(GVF16 BD-TR 基极驱动变压器 VFM(HG、HVF 、NPX 、G(HVF17 BELL 警铃全梯种18 BGM 背景音乐装置 VFM(HG、HVF 、NPX19 BSR 抱闸电阻 VFM(HG、HVF 、NPX 、G(GVF20 BZ 蜂鸣器全梯种21 CAGE。
B 。
L 内指令应答信号灯 YPVF22 CALL 对讲机呼叫按钮 YPVF23 CAM 防止手动开门装置 VFM(HG、HVF 、NPX24 CDS 关门减速开关 VFM(HG、HVF 、NPX25 CFR CFC 制动器阻容组件 YPVF26 CLN 轿厢串行通信电子板 VFM(HG、HVF 、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关 YPVF、G(HVF29 CNV 整流器 YPVF、VFM(G、HVF 、NPX30 CONTROL-1 AC100V电源保险丝 YPVF31 CONTROL-2 多重回路电源保险丝 YPVF32 CONTROL-3 光电装置电源保险丝 YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇 YPVF、VFM(G、HVF 、NPX 36 CPI 轿内指示器全梯种37 CR 阻容组件 YPVF38 CRS 阻容组件 YPVF39 CRU2 阻容组件 YPVF40 D1-D4 二极管 YPVF41 D2 二极管桥堆 YPVF42 DBR 制动电阻 G(HVF43 DCO 门停止 VFM(HG、HVF 、NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈 YPVF47 DM37 副安全触板短接开关 G(HVF48 DM 门电机 G(HVF49 M.MOTOR 门电机 VFM(HG、HVF 、NPX50 DMC。
日立电梯元件代码及各种牌子电梯型号列表

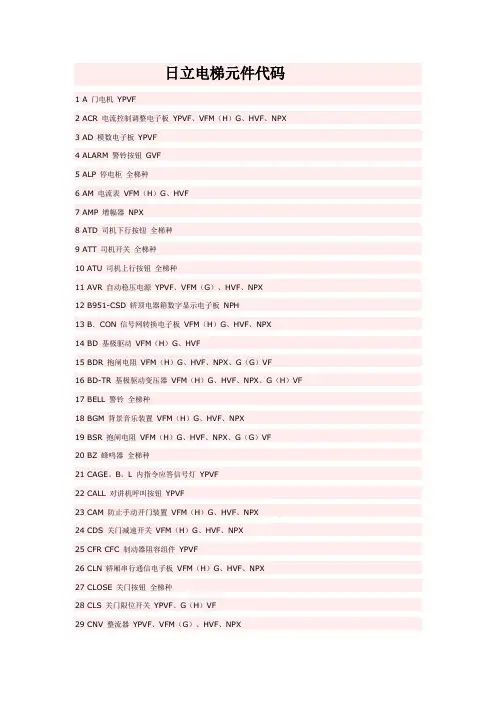

日立电梯元件代码及各种牌子电梯型号列表日立电梯元件代码1 A 门电机YPVF2 ACR 电流控制调整电子板YPVF、VFM（H）G、HVF、NPX3 AD 模数电子板YPVF4 ALARM 警铃按钮GVF5 ALP 停电柜全梯种6 AM 电流表VFM（H）G、HVF7 AMP 增幅器NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源YPVF、VFM（G）、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板NPH13 B．CON 信号网转换电子板VFM（H）G、HVF、NPX14 BD 基极驱动VFM（H）G、HVF15 BDR 抱闸电阻VFM（H）G、HVF、NPX、G（G）VF16 BD-TR 基极驱动变压器VFM（H）G、HVF、NPX、G（H）VF17 BELL 警铃全梯种18 BGM 背景音乐装置VFM（H）G、HVF、NPX19 BSR 抱闸电阻VFM（H）G、HVF、NPX、G（G）VF20 BZ 蜂鸣器全梯种21 CAGE。
B。
L 内指令应答信号灯YPVF22 CALL 对讲机呼叫按钮YPVF23 CAM 防止手动开门装置VFM（H）G、HVF、NPX24 CDS 关门减速开关VFM（H）G、HVF、NPX25 CFR CFC 制动器阻容组件YPVF26 CLN 轿厢串行通信电子板VFM（H）G、HVF、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关YPVF、G（H）VF29 CNV 整流器YPVF、VFM（G）、HVF、NPX30 CONTROL-1 AC100V电源保险丝YPVF31 CONTROL-2 多重回路电源保险丝YPVF32 CONTROL-3 光电装置电源保险丝YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇YPVF、VFM（G）、HVF、NPX36 CPI 轿内指示器全梯种37 CR 阻容组件YPVF38 CRS 阻容组件YPVF39 CRU2 阻容组件YPVF40 D1-D4 二极管YPVF41 D2 二极管桥堆YPVF42 DBR 制动电阻G（H）VF43 DCO 门停止VFM（H）G、HVF、NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈YPVF47 DM37 副安全触板短接开关G（H）VF48 DM 门电机G（H）VF49 M．MOTOR 门电机VFM（H）G、HVF、NPX50 DMC。
日立电梯元件代码及各种牌子电梯型号列表
日立电梯元件代码1 A 门电机YPVF2 ACR 电流控制调整电子板YPVF、VFM（H）G、HVF、NPX3 AD 模数电子板YPVF4 ALARM 警铃按钮GVF5 ALP 停电柜全梯种6 AM 电流表VFM（H）G、HVF7 AMP 增幅器NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源YPVF、VFM（G）、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板NPH13 B．CON 信号网转换电子板VFM（H）G、HVF、NPX14 BD 基极驱动VFM（H）G、HVF15 BDR 抱闸电阻VFM（H）G、HVF、NPX、G（G）VF16 BD-TR 基极驱动变压器VFM（H）G、HVF、NPX、G（H）VF17 BELL 警铃全梯种18 BGM 背景音乐装置VFM（H）G、HVF、NPX19 BSR 抱闸电阻VFM（H）G、HVF、NPX、G（G）VF20 BZ 蜂鸣器全梯种21 CAGE。
B。
L 内指令应答信号灯YPVF22 CALL 对讲机呼叫按钮YPVF23 CAM 防止手动开门装置VFM（H）G、HVF、NPX24 CDS 关门减速开关VFM（H）G、HVF、NPX25 CFR CFC 制动器阻容组件YPVF26 CLN 轿厢串行通信电子板VFM（H）G、HVF、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关YPVF、G（H）VF29 CNV 整流器YPVF、VFM（G）、HVF、NPX30 CONTROL-1 AC100V电源保险丝YPVF31 CONTROL-2 多重回路电源保险丝YPVF32 CONTROL-3 光电装置电源保险丝YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇YPVF、VFM（G）、HVF、NPX36 CPI 轿内指示器全梯种37 CR 阻容组件YPVF38 CRS 阻容组件YPVF39 CRU2 阻容组件YPVF40 D1-D4 二极管YPVF41 D2 二极管桥堆YPVF42 DBR 制动电阻G（H）VF43 DCO 门停止VFM（H）G、HVF、NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈YPVF47 DM37 副安全触板短接开关G（H）VF48 DM 门电机G（H）VF49 M．MOTOR 门电机VFM（H）G、HVF、NPX50 DMC。
日立电梯全系列图纸元件代码

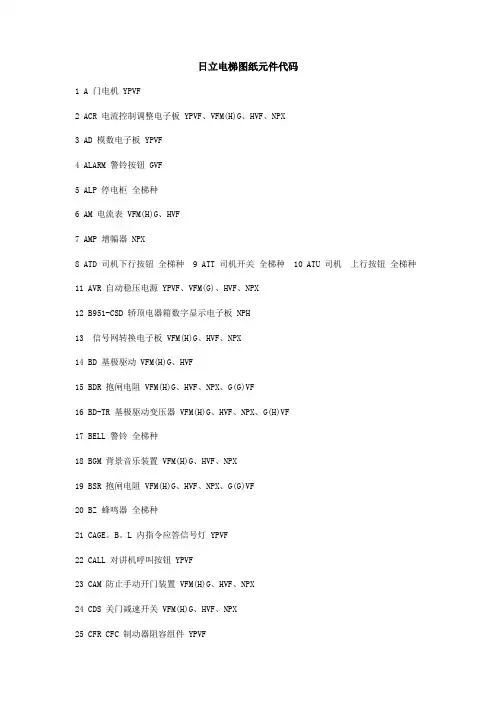

日立电梯图纸元件代码1 A 门电机 YPVF2 ACR 电流控制调整电子板 YPVF、VFM(H)G、HVF、NPX3 AD 模数电子板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM(H)G、HVF7 AMP 增幅器 NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源 YPVF、VFM(G)、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板 NPH13 信号网转换电子板 VFM(H)G、HVF、NPX14 BD 基极驱动 VFM(H)G、HVF15 BDR 抱闸电阻 VFM(H)G、HVF、NPX、G(G)VF16 BD-TR 基极驱动变压器 VFM(H)G、HVF、NPX、G(H)VF17 BELL 警铃全梯种18 BGM 背景音乐装置 VFM(H)G、HVF、NPX19 BSR 抱闸电阻 VFM(H)G、HVF、NPX、G(G)VF20 BZ 蜂鸣器全梯种21 CAGE。
B。
L 内指令应答信号灯 YPVF22 CALL 对讲机呼叫按钮 YPVF23 CAM 防止手动开门装置 VFM(H)G、HVF、NPX24 CDS 关门减速开关 VFM(H)G、HVF、NPX25 CFR CFC 制动器阻容组件 YPVF26 CLN 轿厢串行通信电子板 VFM(H)G、HVF、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关 YPVF、G(H)VF29 CNV 整流器 YPVF、VFM(G)、HVF、NPX30 CONTROL-1 AC100V电源保险丝 YPVF31 CONTROL-2 多重回路电源保险丝 YPVF32 CONTROL-3 光电装置电源保险丝 YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇 YPVF、VFM(G)、HVF、NPX36 CPI 轿内指示器全梯种37 CR 阻容组件 YPVF38 CRS 阻容组件 YPVF39 CRU2 阻容组件 YPVF40 D1-D4 二极管 YPVF 41 D2 二极管桥堆 YPVF42 DBR 制动电阻 G(H)VF43 DCO 门停止 VFM(H)G、HVF、NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈 YPVF47 DM37 副安全触板短接开关 G(H)VF48 DM 门电机 G(H)VF49 门电机 VFM(H)G、HVF、NPX50 DMC。
日立电梯资料123456fghjkl;
总安全回路：（11L11~11L24）。
1、上极限：XL-1~XL-2。
下极限：XL-11~XL-12。
（11L11~11L12）2、底坑安全回路：XR1-1~XR1-2。
（11L12~11L13)3、~11L26)4、轿厢侧：Y2-19~Y2-20。
（11L24~11L25)轿门锁：Y3-20~Y2-9。
厅门锁：XI1-1~XI1-2(16 层站），XI3-1~XI3-2(17 至32 层站）XI5-1~XI5-2（33 至48 层站），XI7-1~XI7-2(贯通门侧16 层站）抱闸：V1-1~V1-2。
微动平层感应器：RS21(Y1-10~Y2-7)，RS22(Y1-10~Y2-8)上下限位：XL-14~XL-13，（11L21~11L23)一级上减速：XL-6~XL-5。
一级下减速：XL-16~XL-15。
二级上减速：XL-8~XL-7。
二级下减速：XL-18~XL-17。
三级上减速：XL-10~XL-9。
三级下减速：XL-20~XL-19。
220V：11L29~11L30日立电梯HGP故障代码10 主微机故障11 副微机故障12 运行接触器短接故障1314 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死181920 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障2425 40G继电器故障26 程序和数故障27 重复故障282930 旋转编码器断线故障3132 空转保护3334 厅门锁短接故障35 轿门锁短接故障3637 反转故障38 运行接触器断开故障394041 低速运行超速42 50B继电器断开故障4344454647484950 高速运行超速51 起动速度异常525354 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障5960 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错6364 端站减速曲线异常656667686970 变频器预报警71 变频门机故障7273 门区运行故障7475 SCLB板通讯故障7677 自救运行过多78 SLCC板通讯故障7980 运行中厅门锁断开检出81 检修状态异常82 微动平层超时故障838485 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障变频器故障代码表故障代码故障名称故障说明E101 加速运行过电流硬件过流：大于额定电流2.5倍软件过流：大于额定电流2.4倍误差±5%E102 减速运行过电流E103 恒速运行过电流E104 加速运行过电压软件：母线：厂家参数0~999V可调，出厂值760V硬件母线滞环，范围780V~820V误差±5% 直流母线电压检测误差±3%E105 减速运行过电压E106 恒速运行过电压E107 控制电源过电压软件：厂家参数:120.0~130.0% ,出厂值130%注：控制电源电压检测误差：±5%E108 输入侧缺相输入缺相，相应检测信号为脉冲序列E109 输出侧缺相输出缺相在运行时检测，输出电流大于33.3%额定时才检测E110 功率模块故障功率模块过流、过热、欠压E111 功率模块散热器过热模块检测点温度：83℃（含）以上；温度检测误差：±5摄氏度E112 未使用E113 驱动器过载电流超过保护起始点E114 电机过载电流超过保护起始点E115 未使用E116 E2PROM读写故障读写过程中出现校验错误E117 未使用E118 接触器未吸合在控制和主回路电源上电后，在正常的工作的电压下，存在接触器吸合指令时，未检测到接触器辅助触点吸合信号E119 电流检测电路故障电流检测电路异常E120 CPU错误双DSP之间spi通讯异常E121 未使用E122 未使用E123 键盘E2PROM读写错误键盘读写EEPROM出错或DSP要求读取的数据不符E124 调谐错误参数调谐过程出现异常E125 编码器故障编码器断线检测保护E126 未使用E127 制动单元故障制动单元故障E128 参数设定出错电机额定参数设置不当，与变频器额定参数相差很大E129 未使用E130 电梯超速运行速度大于电梯额定速度1.2倍E131 输入输出故障输入输出故障1. 距离控制运行过程中有检修命令输入2. 距离控制运行过程中有微动平层命令输入，报此故障3. 检修状态下有自学习输入4. 检修状态下有微动平层命令输入E132 不满足最低层运行条件曲线最短减速距离大于最小楼层高度E133 自学习出错层高测定模式出错E134 速度偏差故障运行速度>预定速度7%，持续时间1SE135 未使用E136E137E138E139 双口RAM故障变频副微机对DPRAM中数据读写过程中判断，有异常则报故障；主微机在双口RAM中的正常标志超过80毫秒没有刷新E140 主微机68376故障硬件反馈主微机68376有故障信号。
日立电梯故障代码(1)
日立电梯故障代码简介日立电梯是一种常见的垂直交通工具，广泛应用于各种场所，如住宅楼、商务楼、医院等。
对于电梯的运行状态监控和故障诊断非常重要，因此日立电梯配备了故障代码系统，用来指示电梯故障的具体类型和位置，从而帮助维修人员快速找到并修复故障。
本文档将详细介绍日立电梯常见的故障代码，包括代码的含义、解决方法和注意事项等内容，以便维修人员能够更好地理解和应对故障。
1. 代码组成日立电梯故障代码由四位数字组成，每位数字代表不同的信息。
下面是每位数字的含义和对应取值范围：•第一位数字：主组件代码–0-6：控制系统故障–7-8：传感器及开关故障–9：通讯故障•第二位数字：故障类型代码–0：无故障–1：门故障–2：电动机故障–3：制动器故障–4：轿厢故障–5：调速器故障–6：平层传感器故障–7：行程开关故障–8：减速卡钳故障–9：其他故障•第三位数字：故障位置代码–0-9：对应具体位置•第四位数字：故障级别代码–0-3：级别由低到高2. 常见故障代码及解决方法2.1. 控制系统故障•0700：主电源故障–检查电源供应是否正常–如果电源正常，可能是控制器损坏，需更换控制器•0801：控制板通讯故障–检查通讯线路是否正常连接–如果线路正常，可能是控制板损坏，需更换控制板2.2. 传感器及开关故障•7100：门导轨故障–检查导轨是否有异物堵塞–清除异物，如有需要，更换导轨•8103：限速器故障–检查限速器是否悬空或松动–重新安装限速器或更换限速器零件2.3. 通讯故障•9001：网络通讯故障–检查网络连接是否正常–如果连接正常，可能是通讯模块损坏，需更换通讯模块3. 注意事项•故障代码只是提供了一个故障定位的线索，具体故障需要通过仪器和专业知识进行诊断•在排除故障前，务必切断电源，确保安全操作•如果无法解决故障，建议联系日立电梯维修人员进行进一步处理结论日立电梯故障代码是日立电梯故障诊断的重要工具，通过对各个故障代码的了解和分析，可以更快速地定位和解决电梯故障。
日立电梯全系列图纸元件代码
日立电梯图纸元件代码1 A 门电机YPVF2 ACR 电流控制调整电子板YPVF、VFM(H)G、HVF、NPX3 AD 模数电子板YPVF4 ALARM 警铃按钮GVF5 ALP 停电柜全梯种6 AM 电流表VFM(H)G、HVF7 AMP 增幅器NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源YPVF、VFM(G)、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板NPH13 B.CON 信号网转换电子板VFM(H)G、HVF、NPX14 BD 基极驱动VFM(H)G、HVF15 BDR 抱闸电阻VFM(H)G、HVF、NPX、G(G)VF16 BD-TR 基极驱动变压器VFM(H)G、HVF、NPX、G(H)VF17 BELL 警铃全梯种18 BGM 背景音乐装置VFM(H)G、HVF、NPX19 BSR 抱闸电阻VFM(H)G、HVF、NPX、G(G)VF20 BZ 蜂鸣器全梯种21 CAGE。
B。
L 指令应答信号灯YPVF22 CALL 对讲机呼叫按钮YPVF23 CAM 防止手动开门装置VFM(H)G、HVF、NPX24 CDS 关门减速开关VFM(H)G、HVF、NPX25 CFR CFC 制动器阻容组件YPVF26 CLN 轿厢串行通信电子板VFM(H)G、HVF、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关YPVF、G(H)VF29 V 整流器YPVF、VFM(G)、HVF、NPX30 CONTROL-1 AC100V电源保险丝YPVF31 CONTROL-2 多重回路电源保险丝YPVF32 CONTROL-3 光电装置电源保险丝YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇YPVF、VFM(G)、HVF、NPX36 CPI 轿指示器全梯种37 CR 阻容组件YPVF38 CRS 阻容组件YPVF39 CRU2 阻容组件YPVF40 D1-D4 二极管YPVF 41 D2 二极管桥堆YPVF42 DBR 制动电阻G(H)VF43 DCO 门停止VFM(H)G、HVF、NPX44 DIGITAL CPI 轿数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈YPVF47 DM37 副安全触板短接开关G(H)VF48 DM 门电机G(H)VF49 M.MOTOR 门电机VFM(H)G、HVF、NPX50 DMC。
日立电梯图纸元件代码
日立电梯图纸元件代码1 A 门电机YPVF2 ACR 电流控制调整电子板YPVF、VFM(H)G、HVF、NPX3 AD 模数电子板YPVF4 ALARM 警铃按钮GVF5 ALP 停电柜全梯种6 AM 电流表VFM(H)G、HVF7 AMP 增幅器NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源YPVF、VFM(G)、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板NPH13 B.CON 信号网转换电子板VFM(H)G、HVF、NPX14 BD 基极驱动VFM(H)G、HVF15 BDR 抱闸电阻VFM(H)G、HVF、NPX、G(G)VF16 BD-TR 基极驱动变压器VFM(H)G、HVF、NPX、G(H)VF17 BELL 警铃全梯种18 BGM 背景音乐装置VFM(H)G、HVF、NPX19 BSR 抱闸电阻VFM(H)G、HVF、NPX、G(G)VF20 BZ 蜂鸣器全梯种21 CAGE。
B。
L 内指令应答信号灯YPVF22 CALL 对讲机呼叫按钮YPVF23 CAM 防止手动开门装置VFM(H)G、HVF、NPX24 CDS 关门减速开关VFM(H)G、HVF、NPX25 CFR CFC 制动器阻容组件YPVF26 CLN 轿厢串行通信电子板VFM(H)G、HVF、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关YPVF、G(H)VF29 CNV 整流器YPVF、VFM(G)、HVF、NPX30 CONTROL-1 AC100V电源保险丝YPVF31 CONTROL-2 多重回路电源保险丝YPVF32 CONTROL-3 光电装置电源保险丝YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇YPVF、VFM(G)、HVF、NPX36 CPI 轿内指示器全梯种37 CR 阻容组件YPVF38 CRS 阻容组件YPVF39 CRU2 阻容组件YPVF40 D1-D4 二极管YPVF 41 D2 二极管桥堆YPVF42 DBR 制动电阻G(H)VF43 DCO 门停止VFM(H)G、HVF、NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈YPVF47 DM37 副安全触板短接开关G(H)VF48 DM 门电机G(H)VF49 M.MOTOR 门电机VFM(H)G、HVF、NPX50 DMC。
日立电梯代号说明
72
PL
电源指示灯
控制柜
73
RET-CON
自发电正常/返基站切换开关
自发电控制室
74
IOSB
继电器板
控制柜
75
RS21
微动平层感应器（上）
轿顶
76
RS22
微动平层感应器（下）
轿顶
77
RX
通信匹配电阻
控制柜
78
SCLA
SCLA电子板
110Ω。0.5W
控制柜
79
SCLB
SCLB电子板
轿顶箱
80
控制柜
99
10TZ
运行继电器
DC24VLY4-0
控制柜
100
11
上方向继电器
DC24V MY4-02
控制柜
101
11L
TK端子
控制柜
102
11Z
上行极限继电器
DC48V MY2-02
控制柜
103
12
下方向继电器
DC24V MY4-02
控制柜
104
12Z
下行极限继电器
DC48V MY4-02
控制柜
105
15B
抱闸接触器
SC-4-1/G
控制柜
106
15BZ
抱闸继电器
DC24V LY4-0
控制柜
107
40D
厅门联锁继电器
DC48V MY4-02
控制柜
108
40GS
轿门锁开关
轿门
109
43FIK
消防功能开关
消防返回层
110
43GA
轿内检修继电器
日立电梯GVF元件代号
ቤተ መጻሕፍቲ ባይዱ梯型:GVF-X
部门:技术部
GVF 元件代号
PC X0 X1 X2 X3 X4 X5 X6 X7 X10 X11 X12 X13 X14 X15 X16 X17 X20 X21 X22 X23 X24 X25 X26 X27 X30 X31 X32 X33 元件代号 PLUSE X11PL X12PL XFML JY1 JY2 JY3 DUV X40D X40G XOP XCL XPHSB XDMS37 XDSS X43GB XWD20 XWD80 XWD110 XPK XRS21 XRS22 X43C X43D XFMS X100R XST XSDS1D 软件元件代号 说 明 旋转编码器脉冲信号(256 脉冲/转) 电梯上方向运行信号(OFF 时) 电梯下方向运行信号(OFF 时) 门区信号 有速度信号 速度一致 运行信号 不足电压检出(OFF 时) 厅门联锁继电器接触信号 轿门门锁信号 开门按钮 关门按钮 光电开关 双触板收起时短接开关 安全触板开关 43GB 继电器触点信号 20%负载开关 80%满载开关 110%超载开关 泊梯开关 微动平层感应器开关 微动平层感应器开关 轿内检修开关 轿顶检修开关 层高测定开关 层高检测关门信号 司机状态关门信号 强迫减速一级开关(下方向) PC 元件代号 X34 XSDS1U X35 XIDP X36 XATT X37 XATU X40 XATD X41 XPAS X42 X97M X43 X43MM X44 X43T X45 X43FI X46 XCLS X47 XOLS X50 X50BC X51 X50B X52 X15B X53 X11T X54 X12T X55 X10T X56 XULS X57 XDLS X60 XONC X61 XONU X62 XOND X63 X511A X64 X511B X65 X511C X66 X511D X67 X511E 软件元件代号 说 强迫减速一级开关(上方向) 专用操作开关 司机操作开关 司机状态变上方向信号 司机状态变下方向信号 司机状态直驶信号 自发电投入信号 自发电返回避难层信号 自发电继续运行信号 消防投入消防 关门极限信号 开门极限信号 v 50 继电器触点输入 v 50X 继电器触点输入 15B 接触器触点输入 11 继电器触点输入 12 继电器触点输入 10T 接触器输入 上行极限开关信号 下行极限开关信号 轿内检修关门信号 轿内检修上行信号 轿内检修下行信号 1 楼内指令信号输入 2 楼内指令信号输入 3 楼内指令信号输入 4 楼内指令信号输入 5 楼内指令信号输入
日立电梯图纸元件代码说明
55 DR。MC 门机回路闸刀开关 全梯种
56 DRFFB AUX 门机用FFB开关 VFM(H)G、HVF
57 DS 门锁 全梯种</p>
58 D厅门门锁开关短接 VFM(H)G、HVF、NPX
59 DSS(L) 左安全触板开关 全梯种</p>
74 FFB 主电源开关 全梯种75 FILC 滤波电容器 YPVF、VFM(G)、HVF、NPX
76 FILR 滤波电阻 YPVF、VFM(G)、HVF
、NPX
77 FIO 输入输出电子板 YPVF
179 POWET TR 主回路电源变压器 YPVF
180 RCB 整流器组件 G(H)VF
181 RDB 层楼数显继电器板 G(H)VF、YPVF
182 RECT1 桥式整流组件1 G(H)VF、YPVF
183 --------2 ------------------2 G(H)VF、YPVF
146 NC-CELL 停
电灯电源 YPVF、VFM(G)、HVF、NPX
147 NC-CI 停电灯开关(6V) VFM(G)、HVF、NPX
148 NC-EZ 停电灯开关(24V) VFM(G)、HVF、NPX
14 BD 基极驱动 VFM(H)G、HVF
15 BDR 抱闸电阻 VFM(H)G、HVF、NPX、G(G)VF
16 BD-TR 基极驱动变压器 VFM(H)G、HVF、NPX、G(H)VF
17 BELL 警铃 全梯种
18 BGM 背景音乐装置 VFM(H)G、HVF、NPX
日立电梯故障代码说明
日立电梯故障代码说明日立电梯GVF-3故障代码10 主微机故障11 副微机故障12 运行接触器短接故障13 抱闸接触器短接故障14 安全继电器短接故障15 安全回路断开16 软件WDT动作17 连续3次开门锁死18 双重输入异常20 抱闸制动器短接故障21 抱闸制动器断开故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错38 运行接触器断开故障39 抱闸接触器断开故障41 低速运行超速42 50B继电器断开故障64 电梯端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SCLC板通讯异常80 运行中厅门锁断开检出日立YPVF电梯故障代码说明TCD 10 50B继电器ON之故障TCD 11 10T接触器ON,OFF之故障TCD12 15B接触器ON，OFF故障TCD13 运行方式输入信号出错TCD14 正负双电源基本电压出错TCD15 另一电脑故障（对本身而言）TCD16 主，副电脑并行通讯出错TCD17 SDA通讯不正常TCD20 二重输入缓冲器故障TCD21 超额电流TCD22 过高电压TCD26 规格表出错TCD27 故障重复TCD31 100R ON故障TCD32 抑制电路（Suppress Circuit）不正常TCD33 抑制电路不正常TCD34 电压不足TCD35 40D，40G ON故障TCD36 运行指令输入缓冲器故障TCD37 运转方向相反故障TCD40 旋转编码器故障TCD41 低速运转时超速TCD42 50B继电器OFF之故障TCD43 SPD电路故障（速度探测电路）TCD44 再生晶体管用光电偶合器故障TCD46 旋转编码器接触线TCD50 高速运行时超速TCD51 速度有不正常偏差TCD60 楼层高度表总和出错TCD61 同步位置不正常（停电后再恢复供电时出现）TCD62 同步位置不正常（平常运行时）TCD63 SDS ON之故障TCD64 减速下速度不正常TCD70 ROM总和出错TCD72 Retry发生次数过多TCD73 位置探测器OFF之故障TCD74 安全运行次数过多TCD75 大功率晶体管散热片过热TCD76 延迟时间出错TCD80 群控SDA通讯出错TCD83 起动补偿不正常TCD85 起动次数过多（Overduty）TCD86 门开受阻（OPEN LOCK）TCD87 门闭受阻（CLOSE LOCK）。
日立电梯全系列图纸元件代码.
日立电梯图纸元件代码1 A 门电机 YPVF2 ACR 电流控制调整电子板 YPVF、 VFM(HG、 HVF 、 NPX3 AD 模数电子板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM(HG、 HVF7 AMP 增幅器 NPX8 ATD 司机下行按钮全梯种 9 ATT 司机开关全梯种 10 ATU 司机上行按钮全梯种 11 AVR 自动稳压电源 YPVF、 VFM(G、 HVF 、 NPX12 B951-CSD 轿顶电器箱数字显示电子板 NPH13 B.CON 信号网转换电子板 VFM(HG、 HVF 、 NPX14 BD 基极驱动 VFM(HG、 HVF15 BDR 抱闸电阻 VFM(HG、 HVF 、 NPX 、 G(GVF16 BD-TR 基极驱动变压器 VFM(HG、 HVF 、 NPX 、 G(HVF17 BELL 警铃全梯种18 BGM 背景音乐装置 VFM(HG、 HVF 、 NPX19 BSR 抱闸电阻 VFM(HG、 HVF 、 NPX 、 G(GVF20 BZ 蜂鸣器全梯种21 CAGE。
B 。
L 内指令应答信号灯 YPVF22 CALL 对讲机呼叫按钮 YPVF23 CAM 防止手动开门装置 VFM(HG、 HVF 、 NPX24 CDS 关门减速开关 VFM(HG、 HVF 、 NPX25 CFR CFC 制动器阻容组件 YPVF26 CLN 轿厢串行通信电子板 VFM(HG、 HVF 、 NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关 YPVF、 G(HVF29 CNV 整流器 YPVF、 VFM(G、 HVF 、 NPX30 CONTROL-1 AC100V电源保险丝 YPVF31 CONTROL-2 多重回路电源保险丝 YPVF32 CONTROL-3 光电装置电源保险丝 YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇 YPVF、 VFM(G、 HVF 、 NPX36 CPI 轿内指示器全梯种37 CR 阻容组件 YPVF38 CRS 阻容组件 YPVF39 CRU2 阻容组件 YPVF40 D1-D4 二极管 YPVF 41 D2 二极管桥堆 YPVF42 DBR 制动电阻 G(HVF43 DCO 门停止 VFM(HG、 HVF 、 NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈 YPVF47 DM37 副安全触板短接开关 G(HVF48 DM 门电机 G(HVF49 M.MOTOR 门电机 VFM(HG、 HVF 、 NPX50 DMC。
日立元件代号说明
DCO门停止VFM（H）G、HVF、NPX DIGITAL CPI轿内数字式显示全梯种DM1电感线圈YPVFDM37副安全触板端接开关G（H）VFDMR门机调速电阻G（H）VFDMS门机减速开关G（H）VFDOWM司机操作下行按钮G（H）VF 、YPVF DRFFB AUX门机用FFB开关VFM（H）G、HVF DSB厅门门锁开关短接VFM（H）G、HVF、NPX EFS各层停开关全梯种EH-OOM对讲机主机6V VFM（H）G、HVF、NPX EHS-OOM轿内对讲机6V VFM（H）G、HVF、NPX ESGA差动变压器电源装置全梯种EW-D差动变压器全梯种EZ-PS轿内对讲机电源24V全梯种EZS-RH轿内对讲机VFM（H）G、HVF、NPXF RET消防返回继电器G（H）VFF TR分扇变压器G（H）VFFDB分频板G（H）VFFDI层楼指示器G（H）VFFFB主电源开关全梯种FILC滤波电容器YPVF、VFM（G）、HVF、NPX FILR滤波电阻YPVF、VFM（G）、HVF、NPX FIO输入输出电子板YPVFFLASH TYPE CPI轿内指层灯YPVF FLS双向可控硅G（H）VFFML平层感应器全梯种FMS手动层高测定开关G（H）VFFTH温度感应器VFM（G）、HVFGK井道照明开关YPVFGS轿门开关全梯种H48A输入输出电子板VFM（H）G、HVF、NPX HAD起动补偿电子板VFM（H）G、HVF、NPX HALL B厅外召唤按钮YPVFHATCH J BOX中线箱YPVF HBS厅外召唤按钮VFM（H）G、HVF、NPX HCTA霍尔护感器过电流检出YPVF、VFM（G）、HVF、NPH HCTU,HCTV霍尔护感器过电压检出YPVF、VFM（G）HKRY继电器保持电子板VFM（G）、HVF、NPX HLN厅外串行通信电子板VFM（G）、HVF、NPX HSDS超声波探测器VFM（G）、HVF、NPXI.LIGHT检修灯开关VFM（G）、HVF、NPXICBD电流指令电子板VFM（G）、HVF IHZ对讲机回馈信号装置VFM（G）、HVF、NPX IND指示回路闸刀开关全梯种INSPECT-LIGT检修灯开关YPVINTERPHONE 对讲机电源YPV INV变频器全梯种INV3-2GD基极驱动电子板NPXINV-FAN变频器风扇YPVF、VFM（G）、HVF、NPX INV-SNB逆变器电容、电阻电子板VFM（H）G、HVF IOCB输入输出电子板NPXIPM智能功能模块NPXK.SW闸刀开关VFM（G）、HVF、NPX LAN局部网络VFM（G）、HVF、NPX LDM-MIBD无连杆门机电子板 VFM（G）、HVF LDM-SNB门机电容电阻电子板 VFM（G）、HVF。
电梯代号说明
电梯代号说明日立电梯元件代码日立电梯元件代码1 A 门电机 YPVF2 ACR 电流控制调整电子板 YPVF、VFM（H）G、HVF、NPX3 AD 模数电子板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM（H）G、HVF7 AMP 增幅器 NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源 YPVF、VFM（G）、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板 NPH13 B．CON 信号网转换电子板 VFM（H）G、HVF、NPX14 BD 基极驱动 VFM（H）G、HVF15 BDR 抱闸电阻 VFM（H）G、HVF、NPX、G（G）VF16 BD-TR 基极驱动变压器VFM（H）G、HVF、NPX、G（H）VF17 BELL 警铃全梯种18 BGM 背景音乐装置 VFM（H）G、HVF、NPX19 BSR 抱闸电阻 VFM（H）G、HVF、NPX、G（G）VF20 BZ 蜂鸣器全梯种21 CAGE。
B。
L 内指令应答信号灯 YPVF22 CALL 对讲机呼叫按钮 YPVF23 CAM 防止手动开门装置 VFM（H）G、HVF、NPX24 CDS 关门减速开关 VFM（H）G、HVF、NPX25 CFR CFC 制动器阻容组件 YPVF26 CLN 轿厢串行通信电子板 VFM（H）G、HVF、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关 YPVF、G（H）VF29 CNV 整流器 YPVF、VFM（G）、HVF、NPX30 CONTROL-1 AC100V电源保险丝 YPVF31 CONTROL-2 多重回路电源保险丝 YPVF32 CONTROL-3 光电装置电源保险丝 YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇YPVF、VFM（G）、HVF、NPX36 CPI 轿内指示器全梯种37 CR 阻容组件 YPVF38 CRS 阻容组件 YPVF39 CRU2 阻容组件 YPVF40 D1-D4 二极管 YPVF41 D2 二极管桥堆 YPVF42 DBR 制动电阻 G（H）VF43 DCO 门停止 VFM（H）G、HVF、NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈 YPVF47 DM37 副安全触板短接开关 G（H）VF48 DM 门电机 G（H）VF49 M．MOTOR 门电机 VFM（H）G、HVF、NPX50 DMC。
