华为传输设备常见告警符 及含义
MS_RDI B1_EXC B2_EXC
复用段远端接收失效 指示
再生段（B1）误码过 量
复用段（B2）误码过 量
（1）对端站接收到R_LOS/R_LOF/MS_AIS 信 号； （2）对端站接收部分故障； （3）本站发送部分故障。
线路告警
R_LOS
中文名称
接收线路侧信号丢失
含义及产生原因
处理方法
（1）断纤；
（2）线路衰耗过大或光功率过载；
（1）一般是光纤断、光纤衰耗太大、接收光功率过载、单板故障等原因；
（3）对端站发送部分故障，线路发送失效； （2）检查光缆是否完好、光接头是否接触良好、清洁光缆连接器；
（4）对端站交叉板故障或不在位；
HP_LOM
（1）上游站对应的VC4 总线选择错误。 支路单元复帧丢失 （2）H4 字节处理有误。
HP_SLM HP_TIM HP_UNEQ
高阶通道信号标记失 配
（1）本站应收信号标记与对端站应发信号标 记配置不一致； （2）业务配置错误。
（1）检查对端站线路板相应高阶通道的信号标记配置与本站是否相同。如配置不同，修 改配置并重新下发配置；如配置相同，则判断为单板故障，更换单板； （2）检查对端站及本站业务配置，如配置错误，修改并重新下发配置。
AU_AIS AU_LOP MS_AIS
AU告警指示 AU指针丢失 复用段告警指示
（1）由MS_AIS、R_LOS、R_LOF 告警引发的 相应VC4 通道的AU_AIS 告警； （2）业务配置错误； （3）对端站发送AU_AIS； （4）对端站发送部分故障； （5）本站接收部分故障。
常见告警及详细告警码详解
爱立信LTE无线专业常见告警目录Heartbeat Failure (2)ServiceUnavailable (2)ServiceDegraded (2)Gigabit Ethernet Link Fault (3)Remote IP Address Unreachable (3)Loss of Tracking (4)Network Synch Time from GPS Missing (6)System Clock Quality Degradation (6)PowerFailure (6)LinkFailure (7)LinkStability (7)VswrOverThreshold (8)CalibrationFailure (8)Plug-In Unit HW Failure (9)Plug-In Unit General Problem (9)GeneralHwError (10)HwFault (10)GeneralSwError (10)License Key File Fault (11)LicenseKeyMissing (11)Heartbeat Failure（基站退服或断站） 告警解释：此告警表示基站心跳告警，即基站脱管。
可能原因：（1）DU掉电（2）传输故障（3）DU故障（4）OSS原因（网管）处理步骤：（1）检查电源状态。
（2）检查DU电源接头是否松动，如有松动重做接头。
（3）检查基站传输连接，如有虚接或者尾纤破损则进行重接或者更换。
（4）通知传输检查传输状态。
（5）DU下电重启.（6）更换DU。
（7）配置原因，检查数据原因，回落到割接之前的地址，更换IP ServiceUnavailable告警解释：此告警表示小区服务质量不可用，即小区退服。
该告警为伴生告警，其提示作用。
能够触发该告警的常见子告警为：●PowerFailure（电源故障）●LinkFailure（光路告警）●HwFault（RRU硬件故障）●TemperatureExceptionalTakenOutOfService（RRU高温告警）可能原因：由于该告警为伴生告警，可能原因请参见其伴生的子告警。
传输设备常见告警解释及处理建议

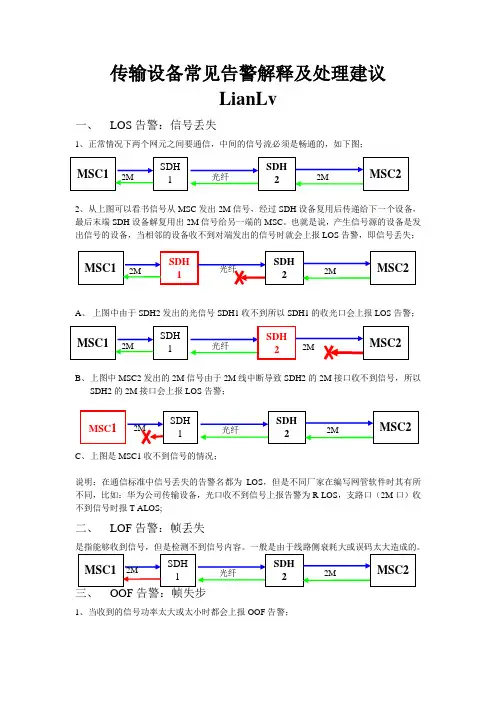

传输设备常见告警解释及处理建议LianLv一、 LOS 告警：信号丢失1、正常情况下两个网元之间要通信，中间的信号流必须是畅通的，如下图；2、从上图可以看书信号从MSC 发出2M 信号，经过SDH 设备复用后传递给下一个设备，最后末端SDH 设备解复用出2M 信号给另一端的MSC 。
也就是说，产生信号源的设备是发出信号的设备，当相邻的设备收不到对端发出的信号时就会上报LOS 告警，即信号丢失；A 、上图中由于SDH2发出的光信号SDH1收不到所以SDH1的收光口会上报LOS 告警；B 、上图中MSC2发出的2M 信号由于2M 线中断导致SDH2的2M接口收不到信号，所以SDH2的2M 接口会上报LOS 告警；C 、 上图是MSC1收不到信号的情况；说明：在通信标准中信号丢失的告警名都为LOS，但是不同厂家在编写网管软件时其有所不同，比如：华为公司传输设备，光口收不到信号上报告警为R-LOS ，支路口（2M 口）收不到信号时报T-ALOS;二、 LOF 告警：帧丢失1、当收到的信号功率太大或太小时都会上报OOF 告警；2、是指可以收到信号，但是检测不到信号的开始位置。
一般在波分和SDH 相连时，由于中继段线路中断，造成SDH 设备收到的信号为非调制光。
四、 AIS 告警：全1指示告警举例：SDH2收不到BTS 发来的2M 信号，SDH2会上报LOS 告警，并下插“1”码，当BSC1收到的2M 信号为全要“1”的时候就会上报AIS 告警。
这个故障我们日常维护中经常碰到，如果基站发送处理的2M 信号在中间传输环节中中断，BSC 的dip 端口都会上报AIS 告警。
五、 RDI 告警：远端告警指示举例：当BTS 收到的2M 信号在传输途中中断，但是BSC 可以收到BTS 发送的信号，那么BTS 就会发送AIS 信号给BSC ，当BSC 收到AIS 信号时就会上报RDI ，即远端告警指示说明故障点在BTS 端。
传输告警意义表示
传输告警意义表示：1、Lost Of Signal(LOS)收端在176个连续脉冲周期内没有检查到E1线上信号变化，则上报此告警，同时通过NFAS 向对端发送Remote Alarm Signal，即第三位被置“1”。
2、Remote Alarm Indication(RAI)收端接收到NFAS，发现第三位被置“1”,说明对端发送了Remote Alarm Signal，则上报此告警。
对端发送Remote Alarm 的原因包括：未收到信号、帧定界错误、误码率高、编解码错误、电源故障等。
3、Alarm Indication Signal(AIS)当发端停止发送正常数据，而改为发送全“1”时，收端在2个帧周期内检查到的”0”的数量少于3，则上报此告警。
E1线上具体信号的传送采用HDB3线码方式，实际上就是AMI(Alternate Mark Inversion)方式的一种改进。
所以出现AIS告警时，E1线上的信号肯定是变化的，注意与LOS告警的区别。
在什么情况下发送方会发送全“1”信号，常见的情况有：发送方E1本地环回；传输设备的上级接收异常，向下游设备发送AIS信号。
收端接收到AIS信号后，会通过NFAS向对端发送Remote Alarm Signal.4、Loss of Frame Alignment(LFA)收方连续3帧内无法获得正确的FAS，则上报此告警。
此时收端通过NFAS向对端发送Remote Alarm Signal.5、Loss of Multi-frame Alignmen(LMFA)t收端无法获得正确的多帧定界信号后，则上报此告警，同时通过NMFAS中的Ybit通知对端。
6、Distant Multi-frame Alarm(DMFA)收端发现接收到的NMFAS中的Ybit被置位，则上报此告警。
LOS：信号丢失，输入无光功率、光功率过低、光功率过高，使BER劣于10-3。
OOF：帧失步，搜索不到A1、A2字节时间超过625us 。
4G常见告警解析及常用操作
4G重要告警解析一、影响小区发射的告警1. ReachabilityProblem（基站退服或脱管）●Alarm Code：ReachabilityProblem●告警影响：e Node B 设备监控失去●告警原因分析：导致该告警的原因主要体现在三个方面：电源、传输、主控卡(C板)故障:1)电源:交流停电等，此时应该有相关环境告警上传；2)传输：传输断3)主控卡故障：主控卡出现掉死、无法正常启动、不断重启等故障；●告警解决方法：电源或传输问题，请相关人员解决；如果是主控卡故障，需要维护人员上站解决；更换主控卡后，需要先问网管人员要一个Yang WO 文件重新下软件并导入WO文件激活。
2．CB INIT FAILURE (C板初始化失败)●Alarm Code：IK4004001●告警影响：整站退服，设备可监控；●告警原因分析：C板故障或者高温导致●告警解决方法：需上站下电重启设备，或热插拔C板，若故障依旧需要更换C板，更换流程请参考ReachabilityProblem（基站退服或脱管）3. NO CONTACT TO BOARD （B板退服）●Alarm Code：IK4009041●告警影响：整站退服，小区不发射；●告警原因分析：若基站无C板或者GPS告警的话，则是B板故障●告警解决方法：网管重启基站不管用的话，需要上站更换，更换B板会自动下软件，基站侧不需要做任何操作，大概需要10分钟左右4. LTECellAdminDown (小区退服)●Alarm Code：LTECellAdminDown●告警影响：相应小区退服；●告警原因分析：一般都是由于基站硬件告警或者小区被lock所致●告警解决方法：首先排除小区或基站是否被locked，其次查看是否有导致小区退服的硬件告警5. NO CONTACT TO BOARD（RRH脱离）●Alarm Code：IK4009138●告警影响：某个RRH对应的小区不发射●告警原因分析：造成此告警的原因可能是电源，光纤及RRH故障●告警解决方法：需下站查看电源及RRH和C板连接的光纤衰耗，如果两种情况都正常的话，就要考虑RRH本身的问题了，最好的方法是塔上和别的正常小区做对调来排查6. CB LOS LOF CPRIPORT *（某个小区RRH脱离）●Alarm Code：IK4004030●告警影响：对应小区不发射●告警原因分析：造成此告警的原因可能是电源，光纤及RRH故障●告警解决方法：需下站查看电源及RRH和C板连接的光纤衰耗，如果两种情况都正常的话，就要考虑RRH本身的问题了，最好的方法是塔上和别的正常小区做对调来排查7.CB ALL CPRIPORTS FAILED (所有小区不RRH脱离)●Alarm Code：IK4004061●告警影响：所有小区不发射●告警原因分析：造成此告警的原因可能是电源，光纤及RRH故障●告警解决方法：需下站查看电源及RRH和C板连接的光纤衰耗，如果两种情况都正常的话，就要考虑RRH本身的问题了，最好的方法是塔上和别的正常小区做对调来排查8.CB TRANS RX LOS CPRIPORT * (某个RRH脱离)●Alarm Code：IK4004042●告警影响：造成此告警的原因可能是电源，光纤及RRH故障●告警原因分析：RRH掉电、不加电，RRH掉死，光纤故障，CCM板卡故障等原因都会出现RRH脱离告警；●告警解决方法：需下站查看电源及RRH和C板连接的光纤衰耗，如果两种情况都正常的话，就要考虑RRH本身的问题了，最好的方法是塔上和别的正常小区做对调来排查；9. CB GPS ANT●Alarm Code：IK4004082●告警影响：GPS时钟不同步，长期告警会造成整站退服●告警原因分析：GPS天线安装问题或者接头等问题●告警解决方法：检查GPS天线及各个接头，告警同时会伴随产生以下告警IK4004012，IK4004014，IK4004157（GPS锁卫星失败）10. ANTENNA_PORT TX VSWR THRESH2（2级驻波）●Alarm Code：IK4011011●告警影响：小区不发射●告警原因分析：天馈接口问题●告警解决方法：下站基站馈线头是否松动或者进水等等11. ANTENNA_PORT GAIN CONTROL TX（天线口传输主分支增益已经超出范围）●Alarm Code：IK4011005●告警影响：小区不发射●告警原因分析：RRH硬件故障●告警解决方法：step1：SAM侧重启该RRH。
传输设备告警符号及含义
T_DLOS
P_LOS
PDH接口信号丢失
可通过逐级自环的方法层层细化告警区段，定位出告警点。 （1）从网管上确认告警发生的板位和通道号； （1）与本站相连的PDH 设备信号发送失效； （2）在PDH 接口板上将有告警的通道进行自环，自环后如告警未结束，则检查接口板是 （2）与本站相连的PDH 设备输出端口脱落或 否 松动； 接触良好，如接触良好则更换支路板； （3）本站PDH 信号输入端口脱落或松动； （3）如果在接口板上自环后，此告警消失，则可以确定不是传输设备故障。在机房DDF （4）单板故障； 架上向传输设备方向做自环，确认是否是DDF 架到传输设备之间这段电缆的问题。自环后 （5）接口电缆故障 如告警未结束，则肯定是配线架接头和从配线架到接口板的连接电缆有问题； 备注 PL3和PQ3才有 （4）如在配线架进行自环后告警结束，则在DDF 架上向交换设备做自环，以确定是否是 DDF 到交换机或交换机本身的问题。
线路告警
中文名称
含义及产生原因
处理方法
（1）一般是光纤断、光纤衰耗太大、接收光功率过载、单板故障等原因； （2）检查光缆是否完好、光接头是否接触良好、清洁光缆连接器； （3）如接收光功率过载加入衰耗器； （4）如是单板故障，更换单板。 （1）如有R_LOS，一般是光纤断、光纤衰耗太大、单板故障等原因； （2）检查光纤是否完好； （3）检查光纤接头接触是否良好，清洁光纤接头； （4）如是单板故障，则更换单板。 （1）一般是光纤断、光纤衰耗太大、接收光功率过载、单板故障等原因； （2）检查光缆是否完好、光接头是否接触良好、清洁光缆连接器； （3）如接收光功率过载加入衰耗器； （4）如是单板故障，更换单板。
R_LOS
（1）断纤； （2）线路衰耗过大或光功率过载； （3）对端站发送部分故障，线路发送失效； 接收线路侧信号丢失 （4）对端站交叉板故障或不在位； （5）对端站时钟板故障。 （1）接收信号衰减过大； （2）对端站发送信号无帧结构； （3）本板接收方向故障。 （1）接收信号衰减过大； （2）传输过程误码过大； （3）对端站发送部分故障； （4）本站接收方向故障。
PTN传输常见告警
NE_NOT_LOGIN告警解释NE_NOT_LOGIN表示网元未登录。
告警属性告警参数无。
对系统的影响∙无法从网元侧查询该网元的配置数据。
∙无法在网管上管理该网元。
可能原因∙原因1：网元与网管通讯中断。
∙原因2：用户退出登录或登录失败。
处理步骤∙原因1：网元与网管通讯中断。
解决网元与网管通讯中断方法，参见NE_COMMU_BREAK。
∙原因2：用户退出登录或登录网元失败。
以其他正确的网元用户登录网元。
∙查看告警是否结束，若未结束，请进行下一步。
∙如果故障依然存在，请联系华为工程师。
MPLS_TUNNEL_LOCV告警解释MPLS_TUNNEL_LOCV为Tunnel连通性丢失告警。
连续3个周期内没有收到希望的CV/FFD报文时出现此告警。
告警属性告警参数在网管中浏览告警时，选中该告警，在“告警详细信息”中会显示该告警的相关参数。
告警参数的格式为“告警参数（16进制）：参数1 参数2…参数n”，如：告警参数（16进制）：0x01 0x08…。
每个参数的含义说明参见下表。
对系统的影响∙该告警产生时，会触发MPLS APS倒换，将业务倒换到保护Tunnel。
∙MPLS_TUNNEL_FDI告警将抑制MPLS_TUNNEL_LOCV告警的上报。
可能原因告警MPLS_TUNNEL_LOCV产生的可能原因如下：∙原因1：Tunnel的Ingress节点停止CV/FFD。
∙原因2：物理链路故障。
∙原因3：Ingress节点的单板正在复位。
∙原因4：业务接口配置错误。
∙原因5：网络出现严重拥塞。
∙原因6：CPU占用率饱和，无法处理ARP协议报文。
处理步骤∙原因1：Tunnel的Ingress节点停止CV/FFD。
1.在网管上分别进入上报告警的Tunnel的Ingress节点和Egress节点的“网元管理器”，在功能树中选择“配置 > MPLS管理 >单播Tunnel管理”。
选择“OAM参数”选项卡。
常见告警符号及含义
（1）检查交叉板或支路板配置是否正确，如配置错误修改并重新下发； （2）利用自环法，检查两端站母板是否有倒针，依次更换对应的支路板和交叉板的板位 。 可通过逐级自环的方法层层细化告警区段，定位出告警点。 （1）从网管上确认告警发生的板位和通道号； （2）将此通道在2M 接口板上进行自环，自环后如告警未结束，则检查接口板是否接触 良 好，如接触良好则更换2M 支路板； （3）如果在接口板上自环后，此告警消失，则可以确定不是传输设备故障。在机房DDF 架上向传输设备方向做自环，确认是否是DDF 架到传输设备之间这段电缆的问题。自环 后如告警未结束，则肯定是配线架接头和从配线架到接口板的连接电缆有问题； （4）如在配线架进行自环后告警结束，则在DDF 架上向交换设备做自环，以确定是否是 DDF 到交换机或交换机本身的问题。 可通过逐级自环的方法层层细化告警区段，定位出告警点。 （1）从网管上确认告警发生的板位和通道号； （2）在2M 接口板上将有告警的通道进行自环，判断故障的位置； （3）更换故障单板和2M 电缆； （4）若是交换机的问题，请交换维护工程师解决。 可通过逐级自环的方法层层细化告警区段，定位出告警点。 （1）从网管上确认告警发生的板位和通道号； （2）在PDH 接口板上将有告警的通道进行自环，自环后如告警未结束，则检查接口板是 否 接触良好，如接触良好则更换支路板； （3）如果在接口板上自环后，此告警消失，则可以确定不是传输设备故障。在机房DDF 架上向传输设备方向做自环，确认是否是DDF 架到传输设备之间这段电缆的问题。自环 后如告警未结束，则肯定是配线架接头和从配线架到接口板的连接电缆有问题； （4）如在配线架进行自环后告警结束，则在DDF 架上向交换设备做自环，以确定是否是 DDF 到交换机或交换机本身的问题。
TU_LOP
SDH常见告警及处理方法
华为SDH故障1.1 R_LOS告警名称或故障现象：R_LOS告警表示接收线路侧信号丢失（Receive loss of signal），为紧急告警。
告警产生原因：1、 断纤；2、 线路衰耗过大；3、 本板接收方向故障；4、 对端站发送部分故障，线路发送失效；5、 对端站交叉时钟板故障或不在位。
告警处理方法：1、 现场用光功率计检测告警单板的接收光功率是否正常。
如果接收光功率正常，请转至步骤8。
2、 检查光缆是否有故障，排除光缆故障后，查看告警是否排除。
3、 清洁本站尾纤接头和线路板接收光口，查看告警是否排除。
4、 检查本站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。
正确使用法兰盘和光衰减器后，查看告警是否排除。
5、 用光功率计检查对端站的发射光功率是否正常，如果发射光功率不正常，更换线路板。
6、 如果发射光功率正常，清洁对端站的尾纤接头，查看告警是否排除。
7、 检查对端站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。
正确使用法兰盘和光衰减器后，查看告警是否排除。
8、 更换本站上报告警的线路板，查看告警是否排除。
9、 更换对端站的线路板，查看告警是否排除。
1.2 R_LOF、R_OOF告警名称或故障现象：R_LOF告警表示接收线路侧帧丢失（Receive loss of frame），为紧急告警。
告警产生原因：1、 接收信号衰减过大；2、 对端站发送信号无帧结构；3、 本板接收方向故障。
告警处理方法：1、 在网管上查看是否有高级别的R_LOS告警，优先处理这些高级别告警后，查看告警是否排除。
2、 检测告警单板的接收光功率是否正常。
如果接收光功率正常，请转至步骤9。
如果收光不正常，让现场定位衰耗点在机房内还是在线路上，如果在线路上，转至步骤8。
3、 清洁本站尾纤接头和线路板接收光口，查看告警是否排除。
4、 检查本站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。
传输设备常见告警符号及含义
中文名称
含义及产生原因
处理方法
（1）一般是光纤断、光纤衰耗太大、接收光功率过载、单板故障等原因； （2）检查光缆是否完好、光接头是否接触良好、清洁光缆连接器； （3）如接收光功率过载加入衰耗器； （4）如是单板故障，更换单板。 （1）如有R_LOS，一般是光纤断、光纤衰耗太大、单板故障等原因； （2）检查光纤是否完好； （3）检查光纤接头接触是否良好，清洁光纤接头； （4）如是单板故障，则更换单板。 （1）一般是光纤断、光纤衰耗太大、接收光功率过载、单板故障等原因； （2）检查光缆是否完好、光接头是否接触良好、清洁光缆连接器； （3）如接收光功率过载加入衰耗器； （4）如是单板故障，更换单板。
R_LOS
R_LOF
（1）断纤； （2）线路衰耗过大或光功率过载； （3）对端站发送部分故障，线路发送失 接收线路侧信号丢失 效； （4）对端站交叉板故障或不在位； （5）对端站时钟板故障。 （1）接收信号衰减过大； （2）对端站发送信号无帧结构； 接收线路侧帧丢失 （3）本板接收方向故障。 （1）接收信号衰减过大； （2）传输过程误码过大； （3）对端站发送部分故障； （4）本站接收方向故障。
LP_TIM
LP_UNEQ
低阶通道未装载
（1）无2M 业务接入。
B3_EXC
（1）接收信号衰减偏大； （2）光纤头不清洁或光纤连接器不正确； 高阶通道（B3）误码 （3）对端站发送部分故障； 过量 （4）本站接收部分故障； （5）B1、B2 误码引起。
(3) 保护倒换告警
支路板PS 告警 （1）在通道保护环中，支路板有PS 告警时，应检查网上是否有R_LOS、R_LOF 、误码 过量等导致保护倒换发生的告警，如有先处理这些告警； （1）发生保护倒换； （2）在链形网或复用段保护环中，支路板有PS 告警时，检查支路板的参数设置是否正 保护倒换指示 （2）单板参数设置有误。 确，应设置为无保护。交叉板PS 告警 （1）在复用段保护环中，交叉板有PS 告警时，应检查网上是否存在LOS、LOF、误码过 量等导致保护倒换发生的告警，如有先处理这些告警； （2）如倒换时造成业务中断，可以停止全网复用段保护协议然后再重新启动； （3）如没有导致倒换的告警，则检查各网元保护倒换的协议是否正确配置并正确启动。 （1）对于环形复用段保护形式的组网该告警表示复用段保护倒换已发生，请检查发生保 护倒换的原因； （2）对于非环形复用段保护形式的组网，该告警表示APS 协议非正常启动并发生了保护 复用段保护倒换指示 单板告警灯每隔一秒闪两次，设备发生复用段保护倒换 倒换，原因可能是误设了APS 节点参数，请检查配置是否错误或重新配置，如配置无误 则 可更换SCC 板。
中兴传输常见告警产生原因和处理
断（跟踪支路时钟）
LTI
同步源丢失
外部源时钟无输入（跟踪外部时
钟）
同步源被设为不可恢复或被阻塞
SUBCARD_ABN 子卡不在位
接口板逻辑板类型与物理板类型 不匹配 接口板与处理板的类型不匹配 接口板硬件故障或者不在位
SNCP_INDI
SNCP 警
倒换指示告
告警SNCP_INDI 产生的可能原因 如下： SNCP 保护组已进入倒换态。
本站和对端站对应的VCTRUNK绑 定的上行或下行时隙数不一致 VCTRUNK绑定的时隙存在误码
APS_INDI
复用段状态指示 告警
下发了外部倒换命令（包括人工 倒换、强制倒换、练习倒换）。 产生R_LOS、R_LOF、MS_AIS、 B2_EXC、B2_SD告警后，复用段 保护组进入倒换态上报该告警。 业务单板故障。 交叉单板故障。
如果确实需要人为停止复用段协议，可以不理会该告警。否则要人 为启动复用段协议来消除告警。
检查上下业务两端的VCTRUNK绑定关系是否一致。 检查当前是否存在误码。 检查两端GFP封装参数是否一致。
在网管上查看该告警，根据告警参数1和参数2确定产生告警的保护 组类型和保护组ID。 检查该复用段是否处于人工倒换、强制倒换或者锁定倒换状态，若 是，则清除倒换后，查看告警是否消除。 检查复用段是否处于自动倒换态，做如下处理： 处理设备上报的R_LOS、R_LOF、MS_AIS、B2_EXC或B2_SD告警。在 这些告警结束后，等待复用段保护倒换自动恢复到正常状态，查看 告警是否消除。 检查配置复用段的业务单板是否故障，更换相应的业务单板后，查 看告警是否消除。 检查交叉单板是否故障，更换相应的交叉单板后，查看告警是否消 除。 由本站MS_AIS、R_LOS、R_LOF等告警引发的相应VC4通道的AU_AIS 告警，检查方法可通过对MS_AIS、R_LOS、R_LOF的分析来定位故障 。 还有一个可能原因是相应VC4通道的业务有收发错开的现象，导致 收端在相应通道上出现AU_AIS告警，在这种情况下，该VC_4中相应 的TU上也会伴随出现TU_AIS告警。这时，请检查出现AU_AIS的站和 它的互通业务站，以及中间业务穿通站的业务时隙配置是否错误。 因为AU_AIS是155M的告警，而交叉总线是以155M为单位的，交叉板 的故障也有可能引起AU_AIS告警。 检查单板是否在位。 拔插故障板，如无效则换板解决。 若同一网元内出现多个在位的单板出现该告警则可能是某单板邮箱 故障干扰了其它单板邮箱，可拔出所有单板，逐个单板插入找出故 障板并更换。
传输常见告警列表
再生段（B1）误码过量
告警级别
次要
告警分类
服务质量告警
告警原因
（1）接收信号衰减偏大；
（2）对端站发送部分故障；
（3）光纤头不清洁或连接器不正确；
（4）本站接收部分故障。
处理方法
（1）检查接收光功率是否正常。如过低，应先检查光缆是否完好，光接头是否清洁及对端光板的发光功率是否正常；
（2）在本站自环，如误码消除则是对端光板故障，更换故障单板；如误码增加，则说明本站光板故障，更换单板；
附录B
B.1
AU_AIS
项目
描述
告警名称
AU_AIS
英文名称
AU alarm indication
中文名称
AU告警指示
告警级别
主要
告警分类
通信告警
告警原因
（1）由MS_AIS、R_LOS、R_LOF告警引发的相应VC4通道的AU_AIS告警；
（2）业务配置错误；
（3）对端站发送AU_AIS；
（4）对端站发送部分故障；
（5）本站接收部分故障。
处理方法
（1）由本站MS_AIS、R_LOS、R_LOF等告警引发的相应VC4通道的AU_AIS告警，检查方法可通过对MS_AIS、R_LOS、R_LOF的分析来定位故障；
（2）还有一个可能原因是相应VC4通道的业务有收发错开的现象，导致收端在相应通道上出现AU_AIS告警，在这种情况下，该AU_4中相应的TU上也会伴随出现TU_AIS告警。这时，请检查出现AU_AIS的站和它的互通业务站，以及中间业务穿通站的业务时隙配置是否错误；
（3）对端站发送部分故障；
（4）本站接收部分故障；
（5）B1误码引起的。
SDH常见告警汇总
SDH常见告警汇总
一、外部线路问题
1.高端端口丢失光信号告警（LOS）：被监视端口的光收模块内输出
的光功率太低，高端端口控制器检测到已经达到LOS（丢失光信号）告警
的门限值，告警产生。
2.线路信号失常告警（AIS）：被监视端口的光收模块内的光功率正常，但线路上传输的数据帧出现必须要求的信号（同步字、数据字和非数
据字）比例不满足要求，发生AIS（线路信号失常）告警。
3.线路错误率过高告警（RDI）：被监视端口的光收模块内的光功率
正常，且线路上传输的数据帧正常，但线路上连续监测到一定时间内（大
于80毫秒）连续出现的线路级错误率高于预设的门限（大于等于10-6），则发生RDI（线路错误率过高）告警。
4.光纤断路告警（LOF）：被监视端口的光收模块内的光功率以及线
路上传输的数据帧都达到正常状态，但是被监视端口一定时间内（大于
0.5秒）连续检测到线路上的信号丢失，发生LOF（光纤断路）告警。
二、内部线路问题
1.远端端口接口故障告警（RDI-R）：被监视端口的光收模块内的光
功率正常，但与远端端口接口之间出现一些故障（如：线路反转、接口不
匹配）。
常见传输告警处理
问题/告警解释 传输的物理层有问题
传输的物理层有问题
E1/T1信号丢失告警
传输的物理层有问题 E1/T1线路AIS告警 传输的物理层有问题
E1/T1帧失步告警 传输的物理层有问题 E1/T1滑帧告警 传输的物理层有问题 E1/T1环回故障 E1/T1高误码率门限告警 E1/T1高误码率告警 IMA组配置失败告警 传输的物理层有问题 传输的物理层有问题 传输的物理层有问题 传输的链路层有问题
SCTP链路断开告警
解决步骤 一般是E1链路不通导致，工程上先排查E1 1. 一般是E1链路不通导致，工程上先排查E1； 2. 检查E1远端链路状态。 1. 一般是E1链路不通导致，工程上先排查E1，确保E1物理链路 正常； 2. 该告警表明无接收信号，需要检查RNC和NODEB配置： 1）确认是E1还是T1； 2）帧格式是否一致； 3）编码格式是否一致。 3. E1要排除错接的情况。 一般是E1链路不通导致，工程上先排查E1 1. 一般是E1链路不通导致，工程上先排查E1； 2. 该告警表明E1链路上帧同步丢失，能够接收信号，但E1数据帧 同步不上，需要检查链路上的干扰问题。 1. 一般是E1链路不通导致，工程上先排查E1； 2. 该告警是由时钟不同步引起的，RNC默认是主，NODEB侧为 从。 1. 由于E1做环路导致，需要去环； 2. 之后需要在RNC和NODEB侧进行RST IMAGRP的操作。 一般是E1链路不通导致，工程上先排查E1 一般是E1链路不通导致，工程上先排查E1 检查IMA配置或者重启MPTA 1. 一般由E1引起，E1链路恢复，该告警即可恢复； 2. 如果E1状态正常，则需要检查RNC和NODEB侧IMA配置是否 一致； 3. 如果一致，需要确认在RNC和NODEB进行对接中，如果RNC 和NODEB已经进行了协商，之后是否E1被物理插拔过，并在 RNC侧执行RST IMAGRP把IMA组状态恢复正常。 1. 一般由E1引起，E1链路恢复，该告警即可恢复； 2. 如果E1正常该告警仍然不恢复，则需要检查： 1）RNC和NODEB侧配置是否一致； 2）是否存在错接情况； 3）是否存在1组IMA和多组IMA相连接的情况，例如RNC侧为1 个IMA组，而NODEB侧为多个IMA组； 4）确认IMA组本端无环回。 3. 在RNC侧执行RST IMAGRP把IMA组状态恢复正常。 1. 一般由E1引起，E1链路恢复，该告警即可恢复； 2. 如果E1正常该告警仍然不恢复，则可能IMA组里有多条链路， 但是链路质量不同，可以通过剔除某个链路来排查相关链路质 量； 3. 在RNC侧执行RST IMAGRP把IMA组状态恢复正常。 1. 一般是E1链路不通导致，工程上先排查E1； 2. 如果E1状态正常，则需要检查RNC和NODEB两侧配置的最小 激活链路数，该值默认是1。
常见告警、性能及处理
常见告警、性能及处理一：告警处理1.LOS：信号丢失告警。
表示本端接收不到光信号。
主要引起的原因是①光纤断；②对端发送光信号没有；③本端光收模块坏。
处理方法：①先将本端用一根光纤自环，若告警消失，表示本端是好的，问题在对端。
若对端自环也好，则可以肯定两端间光纤的断了；若对端自环不好，也是LOS告警，用光功率计测量其光发功率，若功率过小（-50dB或更低）则可断定光发坏了；若功率正常，则是由于没有时钟引起的，换掉时钟板，告警消失。
②若本端自环还是LOS告警，则是由于光收模块坏了，更换后告警消失。
2.LOF/OOF：帧丢失、帧失步告警。
原因和处理同1。
帧失步：连续5帧以上，找不到正确的A1、A2，则进入帧失步状态。
帧丢失：如果OOF状态持续一段时间，则进入帧丢失状态。
3.MS-AIS：该告警是伴随着远端LOS/LOF出现而出现的，或者从网管上插入该告警。
处理方法：①若本端自环也有该告警，则更换光板。
②本端自环是好的，对端又没有LOS告警，则可能是网管上插入了AIS告警，从网管上将插入AIS操作取消，若此处理不消除告警，则更换远端光板。
③若远端有LOS告警，则按1将LOS告警消除。
4.MS-FERF/RDI：复用段远端接收故障。
产生原因是由于远端有LOS、LOF、MS-AIS告警引起的。
处理方法：按1、2、3方法消除远端告警则可。
实际工程中，我们经常遇到这样的情况：5.B1、B2、B3信号劣化告警。
原因：光板接收光功率过强或过弱，或系统本身所有。
处理方法：将本端自环，适当调节光纤插入深度，若告警消失，则是由于光功率过强或过弱引起，过强加衰减，过弱将光纤洗干净，法兰盘连接处拧紧或换光发功率强的光模块；若不是光功率引起的，则是光板或时钟板所致，更换光板或时钟板则可（误码性能的参数意义见后面详细介绍）。
6.LOM：复帧丢失。
原因：通常由对端交叉板引起。
处理方法：①更换对端交叉板则可。
②检查背板是否断针。
③交叉板是否插好。
