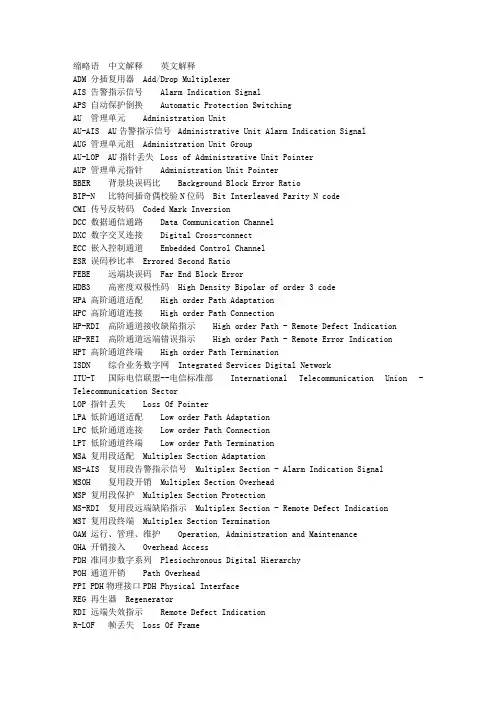

缩略语中文解释英文解释ADM 分插复用器Add/Drop MultiplexerAIS 告警指示信号Alarm Indication SignalAPS 自动保护倒换Automatic Protection SwitchingAU 管理单元Administration UnitAU-AIS AU告警指示信号Administrative Unit Alarm Indication SignalAUG 管理单元组Administration Unit GroupAU-LOP AU指针丢失Loss of Administrative Unit PointerAUP 管理单元指针Administration Unit PointerBBER 背景块误码比Background Block Error RatioBIP-N 比特间插奇偶校验N位码Bit Interleaved Parity N codeCMI 传号反转码Coded Mark InversionDCC 数据通信通路Data Communication ChannelDXC 数字交叉连接Digital Cross-connectECC 嵌入控制通道Embedded Control ChannelESR 误码秒比率Errored Second RatioFEBE 远端块误码Far End Block ErrorHDB3 高密度双极性码High Density Bipolar of order 3 codeHPA 高阶通道适配High order Path AdaptationHPC 高阶通道连接High order Path ConnectionHP-RDI 高阶通道接收缺陷指示High order Path - Remote Defect IndicationHP-REI 高阶通道远端错误指示High order Path - Remote Error IndicationHPT 高阶通道终端High order Path TerminationISDN 综合业务数字网Integrated Services Digital NetworkITU-T 国际电信联盟--电信标准部International Telecommunication Union - Telecommunication SectorLOP 指针丢失Loss Of PointerLPA 低阶通道适配Low order Path AdaptationLPC 低阶通道连接Low order Path ConnectionLPT 低阶通道终端Low order Path TerminationMSA 复用段适配Multiplex Section AdaptationMS-AIS 复用段告警指示信号Multiplex Section - Alarm Indication SignalMSOH 复用段开销Multiplex Section OverheadMSP 复用段保护Multiplex Section ProtectionMS-RDI 复用段远端缺陷指示Multiplex Section - Remote Defect IndicationMST 复用段终端Multiplex Section TerminationOAM 运行、管理、维护Operation, Administration and MaintenanceOHA 开销接入Overhead AccessPDH 准同步数字系列Plesiochronous Digital HierarchyPOH 通道开销Path OverheadPPI PDH物理接口PDH Physical InterfaceREG 再生器RegeneratorRDI 远端失效指示Remote Defect IndicationR-LOF 帧丢失Loss Of FrameR-LOS 信号丢失Loss Of SignalR-OOF 帧失步Out Of FrameRSOH 再生段开销Regenerator Section OverheadRST 再生段终端Regenerator Section TerminationSCC 系统通信控制System Control & CommunicationSDH 同步数字系列Synchronous Digital HierarchySEMF 同步设备管理功能Synchronous Equipment Management FunctionSES 严重误码秒Severely Errored SecondSESR 严重误码秒比率Severely Errored Second RatioSETPI 同步设备定时物理接口Synchronous Equipment Timing Physical Interface SETS 同步设备定时源Synchronous Equipment Timing SourceSOH 段开销Section OverheadSPI 同步物理接口SDH Physical InterfaceSTG 同步定时发生器Synchronous Timing GeneratorTIM 追踪识别符失配Trace Identifier MismatchTM 终端复用器Termination MultiplexerTMN 电信管理网Telecommunications Management NetworkTUG 支路单元组Tributary Unit GroupTU-LOM 支路单元复帧丢失TU-Loss Of Multi-frameTUP 支路单元指针Tributary Unit PointerUAT 不可用时间Unavailable TimeUNEQ 未装载UnequippedVC 虚容器Virtual Container。
SDH常见告警及处理方法
SDH常见告警及处理方法
一、SDH常见告警
1、AIS(Alarm Indication Signal):系统发生严重故障，但故障定位困难时发出的报警信号，其特征是所有光纤信道的信号都变为8kHz的正弦波。
2、RDI 告警：Remote Defect Indication，用来标识由网络其中一端的故障引起的报警信号，其特征是只有发送方端口发出的信号变为
8kHz 正弦波，接收端口不发生改变。
3、LOS(Loss of Signal): 信号丢失告警，当根据多模解调器的输出结果发现收发光纤的质量有问题时，就发出此类报警。
4、LOF (Loss Of Frame):帧丢失告警，当多模解调器未能正确解调出SDH/SONET信号帧，只能解调出时隙时，就发出此类报警。
5、LOFL(Loss Of Frame Lock)：解调锁定丢失告警，当多模解调器未能正确解调SDH/SONET信号帧，会给发出此类报警。
6、TIM（Trace Identify Mismatch）：诊断路径标识错误报警，当多模解调器识别进入端口的信号的诊断路径标识，与设置的诊断路径标识不一致时，就发出此报警。
7、STU（Signal Fail）：发射信号失效报警，当多模解调器发射板信号失效时，就发出此报警。
二、SDH常见告警的处理原则
1、首先仔细考察AIS信号，是否处纤芯断纤等原因导致的。
2、考察RDI信号，区分是单向报警还是双向报警，以及是否真的是本段线路出现问题还是根据RDI反向传输到下一个站点的问题。
SDH常见告警及处理
SDH常见告警及处理故障定位关键是：将故障点准确地定位到单站。
故障定位的一般原则可总结为四句话：先外部，后传输；先网络，后网元；先高速，后低速；先高级，后低级。
故障定位的一般原则可总结如下：先定位外部，后定位传输在定位故障时，应先排除外部的可能因素，如光纤断，对接设备故障或电源问题等。
先定位网络，后定位网元在定位故障时，首先要尽可能准确地定位出是哪个站的问题。
先高速部分，后低速部分从告警信号流中可以看出，高速信号的告警常常会引起低速信号的告警；因此在故障定位时，应先排除高速部分的故障。
先分析高级别告警，后分析低级别告警在分析告警时，应首先分析高级别的告警，如紧急告警、主要告警；然后再分析低级别的告警，如次要告警和提示告警。
一、紧急告警类1、R_LOS 告警表示接收线路侧信号丢失（Receive loss ofsignal），为紧急告警，SL16板会上报此告警。
告警原因●断纤；●线路衰耗过大；●本板接收方向故障；●对端站发送部分故障，线路发送失效；●对端站交叉时钟板故障或不在位。
处理步骤：●如果相邻两端的线路板同时告R-LOS,用网管查询发射光功率正常，则应该为光缆故障。
●检查对端光板发射功率是否正常，如果不正常，更换线路板●清洁本站尾纤接头和线路板接收光口，查看告警是否排除●用光功率计检查本站光接收是否正常，如果正常，更换线路板●检查本站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。
正确使用法兰盘和光衰减器后，查看告警是否排除。
R_LOS告警为高级告警，跟随它出现的会有R_LOF、APS_INDI、AU_AIS、MS_AIS，往往处理完R_LOS告警后，跟随它出现的许多告警会随着消失。
2、BUS_ERR. 概述BUS_ERR告警表示总线错误告警（Bus error），为紧急告警，GXCS，EXCS板会上报此告警。
告警原因交叉芯片损坏；线路板到交叉板的母板总线坏。
处理步骤危险：如果交叉时钟没有热备份，复位、更换该单板，会导致业务中断，属危险操作。
SDH常见告警

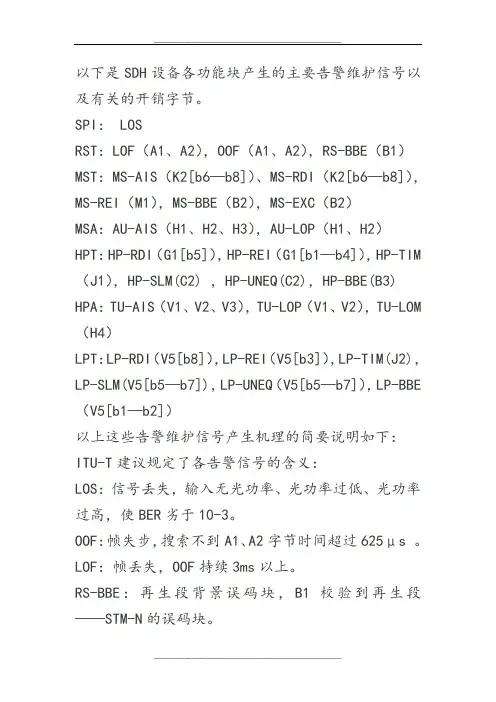

以下是SDH设备各功能块产生的主要告警维护信号以及有关的开销字节。
SPI： LOSRST：LOF（A1、A2），OOF（A1、A2），RS-BBE（B1）MST：MS-AIS（K2[b6—b8]）、MS-RDI（K2[b6—b8]），MS-REI（M1），MS-BBE（B2），MS-EXC（B2）MSA：AU-AIS（H1、H2、H3），AU-LOP（H1、H2）HPT：HP-RDI（G1[b5]），HP-REI（G1[b1—b4]），HP-TIM （J1），HP-SLM(C2) ，HP-UNEQ(C2)，HP-BBE(B3) HPA：TU-AIS（V1、V2、V3），TU-LOP（V1、V2），TU-LOM （H4）LPT：LP-RDI（V5[b8]），LP-REI（V5[b3]），LP-TIM(J2)，LP-SLM(V5[b5—b7])，LP-UNEQ（V5[b5—b7]），LP-BBE （V5[b1—b2]）以上这些告警维护信号产生机理的简要说明如下：ITU-T建议规定了各告警信号的含义：LOS：信号丢失，输入无光功率、光功率过低、光功率过高，使BER劣于10-3。
OOF：帧失步，搜索不到A1、A2字节时间超过625μs 。
LOF：帧丢失，OOF持续3ms以上。
RS-BBE：再生段背景误码块，B1校验到再生段——STM-N的误码块。
MS-AIS：复用段告警指示信号，K2[6 — 8]=111超过3帧。
MS-RDI：复用段远端劣化指示，对端检测到MS-AIS、MS-EXC，由K2[6 - 8]回发过来。
MS-REI：复用段远端误码指示，由对端通过M1字节回发由B2检测出的复用段误块数。
MS-BBE：复用段背景误码块，由B2检测。
MS-EXC：复用段误码过量，由B2检测。
AU-AIS：管理单元告警指示信号，整个AU为全“1”（包括AU-PTR）。
AU-LOP：管理单元指针丢失，连续8帧收到无效指针或NDF。
SDH常见告警及原因分析
TLOS：支路信号消失。
由于电缆损坏或者连接器问题导致。
TAIS：支路信号告警指示。
由于支路信号输入AIS引起。
NOP光接口信号消失。
由于光纤损坏或者光连接器问题导致。
LOF/MS_DEG/MS_EXC：线路帧失步/复用段性能劣化/复用段过量误码。
由于光纤衰耗太大或者接头连接器问题导致。
MS_AIS:复用段上游告警指示信号。
通常由于上游再生器告警引起。
MS_RDI复用段远端失效指示。
如果某个光接口发送方向在对端引起NOP/LOF/MS_AIS等告警，则由对端向本端发送MS_RDI信号。
MS_REI:复用段远端误码指示。
如果某个光接口发送方向在对端引起B2 error，则由对端向本端发送MS_REI信号。
AU_LOPAU指针丢失。
AU_AISAU上游告警指示。
HP_SLM高阶信号类型失配。
由于C2字节失配引起。
HP_TIM高阶信号踪迹失配。
由于J1字节失配引起。
HP_RDI高阶远端告警指示。
HP_REI高阶远端误码指示。
TU_LOPTU指针丢失。
TU_AISTU上游告警指示。
LP_SLM低阶信号类型失配。
由于V5字节信号类型定义失配引起。
LP_TIM低阶信号踪迹失配。
由于J2字节失配引起。
LP_RDI低阶远端告警指示。
LP_REI低阶远端误码指示。
