第2篇电气绝缘与高电压实验

合集下载

高压电与绝缘技术论文

高压电与绝缘技术论文

高压电与绝缘技术论文电气设备在制造、运输和安装的过程中都会出现很多绝缘问题,这些问题如果不及时发现都会对人们生产生活甚至生命安全造成重大影响,下面是店铺为大家整理的高压电与绝缘技术论文,希望你们喜欢。

高压电与绝缘技术论文篇一高压电器设备绝缘试验的发展方向研究【摘要】高压电器设备绝缘试验非常重要,对人们生活和生命财产安全都有重要意义,通过做高压电器设备绝缘试验对高压电器设备绝缘有了分析,高压试验中还存在很多不足,本文对状态化的检修技术和状态化的试验技术进行了浅析,争取提高高压电器绝缘试验的总体水平。

【关键词】高压;电器设备;绝缘试验;发展1、前言电气设备非常容易受环境影响,自然中的电场,还有化学腐蚀和机械应力等都会使其绝缘品质降低,甚至遭到破坏造成瘫痪。

此外,电气设备在制造、运输和安装的过程中都会出现很多绝缘问题,这些问题如果不及时发现都会对人们生产生活甚至生命安全造成重大影响,所以做高压电器设备绝缘试验非常的有必要,但是绝缘试验中存在很多不足之处亟待解决,本文对高压电器的绝缘试验的发展方向进行浅析,对电器设备常规试验中存在的问题提出相应解决方案。

2、高压电器设备常规绝缘试验的意义和存在的问题2.1常规高压电器绝缘试验的重要意义高压电器设备常规绝缘试验的形式主要有产品的出厂试验,还有设备预防性试验和交接性试验等,这些试验形式都是通过长期实践经验中总结出来的,并且都是理论和实践结合的重要产物,长期来看,这些试验方式对高压电气设备的运行安全性稳定性都有非常重要的意义。

在试验数据都符合要求的情况下,高压电器设备的故障还很多,只要原因是常规性绝缘试验在试验周期内还会出现设备故障问题,所以完善的高压电器设备绝缘试验发展还是个漫长的过程,相关工作人员应该积极寻求解决方法,让高压试验能真正为人们生活和安全提供保障。

2.2常规高压设备预防性绝缘试验中存在的问题目前常规高压电器设备预防性试验还存在很多问题,首先,在进行试验时对设备的运行会产生影响,这样设备的使用时间就会相对减少,高压电器常规绝缘试验的工作量非常大,试验又不能集中在一段时间完成,而且气候环境等因素也会影响其试验正常进行,这样就浪费了非常多的时间和人力物力。

电器高压试验安全操作规程范本

电器高压试验安全操作规程范本

电器高压试验安全操作规程范本一、引言电器高压试验是对电器设备的绝缘性能进行检测和评估的重要过程。

本规程旨在确保试验过程的安全可靠,保护试验人员和设备的安全。

本规程适用于电力系统中电器设备的高压试验。

二、试验准备1. 试验人员应具备相关电力设备试验和维修经验,并熟悉本规程内容。

2. 试验人员应定期接受安全培训,了解电器高压试验的危险和预防措施。

3. 试验人员应按照规定佩戴个人防护装备,包括绝缘手套、绝缘靴、绝缘服等。

4. 试验设备应经过检查和校准,确保设备正常工作。

三、试验过程1. 在试验开始前,应对试验设备和试验对象进行全面检查。

确保设备投入试验前的绝缘性能良好,试验对象无明显损坏。

2. 试验过程中,试验人员应按照操作规程要求,逐步增加试验电压,遵循“低压逐级上升,高压逐级降低”的原则。

3. 在试验过程中,试验人员应密切观察试验设备和试验对象的情况,发现异常应立即停止试验并进行检查。

4. 涉及到高电压接地的试验,应设置可靠的接地装置,确保试验过程中的电气安全。

四、事故预防和应急措施1. 试验现场应设置明显的安全警示标识,划定安全区域,并部署专人负责安全管理。

2. 试验现场应配备相应的灭火器材,以应对可能发生的火灾事故。

3. 在试验过程中,如发生人身伤害,应立即停止试验并进行救治,同时及时报告相关部门。

4. 如遇突发情况或试验失控,试验人员应迅速切断电源,并按照应急预案进行处理。

五、试验结束1. 试验结束后,应进行设备清洁和绝缘性能测试,确保设备无污染和损坏。

2. 试验结果应及时记录和保存,以备后续分析和评估。

3. 试验记录应包括试验日期、试验人员、试验设备、试验对象等基本信息,以及试验过程中的观察、异常情况及处理措施等详细记录。

六、附则1. 试验人员在试验现场应严格遵守现场安全规定,确保试验过程的安全。

2. 对于试验设备和试验对象的维护保养工作应及时跟进,确保设备始终处于良好状态。

3. 本规程若与现行安全标准和法律法规有冲突,则以标准和法规为准。

高电压设备测试01绝缘电阻试验操作过程

高电压设备测试01绝缘电阻试验操作过程

高电压设备测试01绝缘电阻试验操作过程绝缘电阻试验(Insulation Resistance Test)是高电压设备测试中的一项重要指标,用于测量设备在高压下的绝缘性能。

下面是一个关于绝缘电阻试验的操作过程的详细介绍。

1.前期准备在进行绝缘电阻试验之前,首先要对测试仪器和设备进行检查和准备。

检查测试仪器是否正常运行,并与设备连接正常。

检查设备的电源和安全开关,确认其处于关闭状态。

2.设置测试参数根据设备的供电电压和额定电压,设置测试仪器的测试参数。

主要包括选取适当的测试电压和测试时间。

3.测试接线将测试仪器与设备正确接线。

根据绝缘电阻试验的要求,将测试仪器的电极引线分别连接到设备的对应电极上。

通常,将测试仪器的信号线连接到设备的供电线上,将测试仪器的地线连接到设备的接地线上。

4.开始测试在确保测试线路正确接线的情况下,启动测试仪器开始绝缘电阻试验。

仪器会输出设定的测试电压,并在设定的测试时间内对设备的绝缘电阻进行测试。

5.监测电阻值在测试过程中,密切关注测试仪器上的电阻值数据显示。

观察电阻值是否符合设备的绝缘要求,以及是否随着时间的推移而变化。

记录测试过程中的数据变化。

6.结束测试测试时间到达设定值后,测试仪器将自动停止测试,并显示最终的电阻值。

如果测试中出现异常情况,如电阻值不稳定或超出设备允许的范围,应立即停止测试。

7.结果分析根据测试得到的电阻值数据,对设备的绝缘性能进行分析和评估。

如果电阻值在规定的范围内,说明设备绝缘良好。

如果电阻值低于要求值,说明设备存在绝缘故障,需要进行修理或更换。

8.数据记录将绝缘电阻试验的测试数据进行记录,包括设备的名称、型号、测试时间、测试电压、测试参数和测试结果等信息。

这些数据对于设备的维护和保养都具有重要的参考价值。

9.测试报告根据记录的测试数据,编写绝缘电阻试验的测试报告。

报告中应包括设备的名称、型号、测试时间、测试电压、测试参数、测试结果和分析等内容,以及对设备绝缘性能的评估和建议。

高电压技术重要知识点

高电压技术重要知识点

高电压技术重要知识点-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN高电压技术各章知识点第一篇电介质的电气强度第1章气体的绝缘特性与介质的电气强度1、气体中带电质点产生的方式热电离、光电离、碰撞电离、表面电离2、气体中带电质点消失的方式流入电极、逸出气体空间、复合3、电子崩与汤逊理论电子崩的形成、汤逊理论的基本过程及适用范围4、巴申定律及其适用范围击穿电压与气体相对密度和极间距离乘积之间的关系。

两者乘积大于时,不再适用5、流注理论考虑了空间电荷对原有电场的影响和空间光电离的作用,适用两者乘积大于时的情况6、均匀电场与不均匀电场的划分以最大场强与平均场强之比来划分。

7、极不均匀电场中的电晕放电电晕放电的过程、起始场强、放电的极性效应8、冲击电压作用下气隙的击穿特性雷电和操作过电压波的波形冲击电压作用下的放电延时与伏秒特性50%击穿电压的概念9、电场形式对放电电压的影响均匀电场无极性效应、各类电压形式放电电压基本相同、分散性小极不均匀电场中极间距离为主要影响因素、极性效应明显。

10、电压波形对放电电压的影响电压波形对均匀和稍不均匀电场影响不大对极不均匀电场影响相当大完全对称的极不均匀场:棒棒间隙极大不对称的极不均匀场:棒板间隙11、气体的状态对放电电压的影响湿度、密度、海拔高度的影响12、气体的性质对放电电压的影响在间隙中加入高电强度气体,可大大提高击穿电压,主要指一些含卤族元素的强电负性气体,如SF613、提高气体放电电压的措施电极形状的改进空间电荷对原电场的畸变作用极不均匀场中屏障的采用提高气体压力的作用高真空高电气强度气体SF6的采用第2章液体和固体介质的绝缘的电气强度1、电介质的极化极化:在电场的作用下,电荷质点会沿电场方向产生有限的位移现象,并产生电矩(偶极矩)。

介电常数:电介质极化的强弱可用介电常数的大小来表示,与电介质分子的极性强弱有关。

极性电介质和非极性电介质:具有极性分子的电介质称为极性电介质。

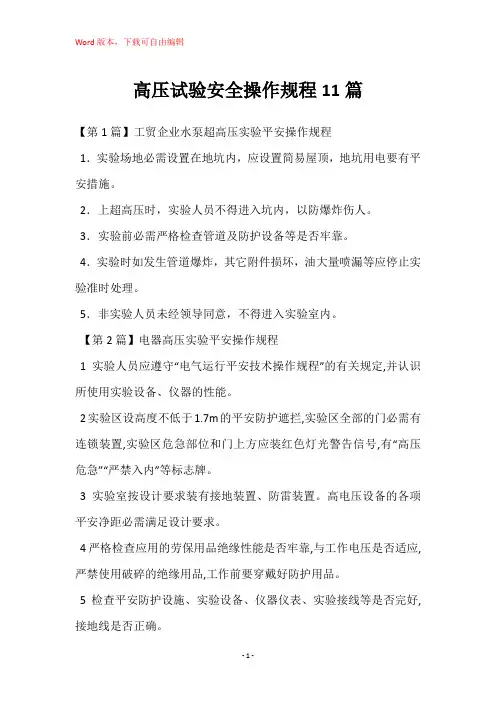

高压试验安全操作规程11篇

高压试验安全操作规程11篇

高压试验安全操作规程11篇【第1篇】工贸企业水泵超高压实验平安操作规程1.实验场地必需设置在地坑内,应设置简易屋顶,地坑用电要有平安措施。

2.上超高压时,实验人员不得进入坑内,以防爆炸伤人。

3.实验前必需严格检查管道及防护设备等是否牢靠。

4.实验时如发生管道爆炸,其它附件损坏,油大量喷漏等应停止实验准时处理。

5.非实验人员未经领导同意,不得进入实验室内。

【第2篇】电器高压实验平安操作规程1实验人员应遵守“电气运行平安技术操作规程”的有关规定,并认识所使用实验设备、仪器的性能。

2实验区设高度不低于1.7m的平安防护遮拦,实验区全部的门必需有连锁装置,实验区危急部位和门上方应装红色灯光警告信号,有“高压危急”“严禁入内”等标志牌。

3实验室按设计要求装有接地装置、防雷装置。

高电压设备的各项平安净距必需满足设计要求。

4严格检查应用的劳保用品绝缘性能是否牢靠,与工作电压是否适应,严禁使用破碎的绝缘用品,工作前要穿戴好防护用品。

5检查平安防护设施、实验设备、仪器仪表、实验接线等是否完好,接地线是否正确。

6高压实验时必需有2人以上在场,并要有专人负责,工作前要讲清工作内容、平安措施和注重事项,明确各人的分工,统一指挥实验工作的开头与结束。

7实验区一律不准有非实验人员在内。

实验时,全部人员要离开实验场遮栏之处才干举行。

8高压实验时,电压应从“0”升起。

9实验中,实验人员要随时回复实验负责人的命令,并按命令操作。

发觉危及人身、设备、试品平安现象时,应立刻断开电源并报实验负责人。

10实验充有压力的试品时,应事先做好平安防护措施,在不影响实验性能的状况下,承压件或瓷瓶应有庇护措施。

11严禁带电检查实验线路和转变接线,实验时在未验明和确认试品、实验线路等是否带电前一律视为带电,严禁用手触摸。

12实验结束或转变实验接线时,必需由实验负责人下令“断开电源”,并指令专人对试品举行放电验电,挂接地线后才干宣布“电源已断开”,再指令操作人或其它实验人员拆除或改接实验接线。

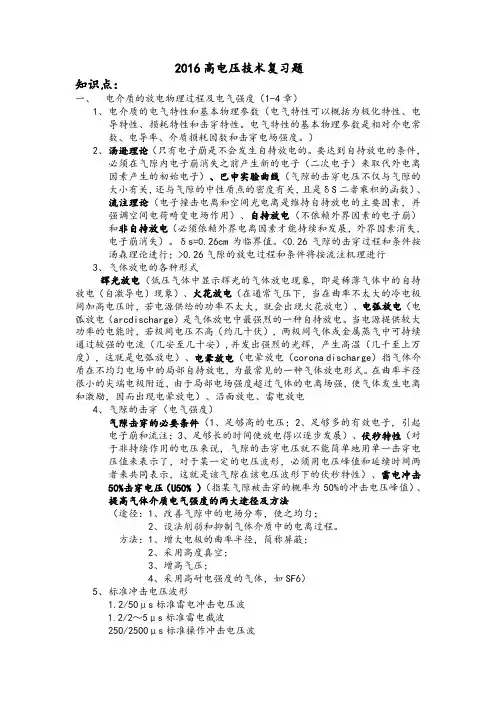

高电压技术复习题

高电压技术复习题

2016高电压技术复习题知识点:一、电介质的放电物理过程及电气强度(1-4章)1、电介质的电气特性和基本物理参数(电气特性可以概括为极化特性、电导特性、损耗特性和击穿特性。

电气特性的基本物理参数是相对介电常数、电导率、介质损耗因数和击穿电场强度。

)2、汤逊理论(只有电子崩是不会发生自持放电的。

要达到自持放电的条件,必须在气隙内电子崩消失之前产生新的电子(二次电子)来取代外电离因素产生的初始电子)、巴申实验曲线(气隙的击穿电压不仅与气隙的大小有关,还与气隙的中性质点的密度有关,且是δS二者乘积的函数)、流注理论(电子撞击电离和空间光电离是维持自持放电的主要因素,并强调空间电荷畸变电场作用)、自持放电(不依赖外界因素的电子崩)和非自持放电(必须依赖外界电离因素才能持续和发展,外界因素消失,电子崩消失)。

δs=0.26cm为临界值。

<0.26气隙的击穿过程和条件按汤森理论进行;>0.26气隙的放电过程和条件将按流注机理进行3、气体放电的各种形式辉光放电(低压气体中显示辉光的气体放电现象,即是稀薄气体中的自持放电(自激导电)现象)、火花放电(在通常气压下,当在曲率不太大的冷电极间加高电压时,若电源供给的功率不太大,就会出现火花放电)、电弧放电(电弧放电(arcdischarge)是气体放电中最强烈的一种自持放电。

当电源提供较大功率的电能时,若极间电压不高(约几十伏),两极间气体或金属蒸气中可持续通过较强的电流(几安至几十安),并发出强烈的光辉,产生高温(几千至上万度),这就是电弧放电)、电晕放电(电晕放电(corona discharge)指气体介质在不均匀电场中的局部自持放电,为最常见的一种气体放电形式。

在曲率半径很小的尖端电极附近,由于局部电场强度超过气体的电离场强,使气体发生电离和激励,因而出现电晕放电)、沿面放电、雷电放电4、气隙的击穿(电气强度)气隙击穿的必要条件(1、足够高的电压;2、足够多的有效电子,引起电子崩和流注;3、足够长的时间使放电得以逐步发展)、伏秒特性(对于非持续作用的电压来说,气隙的击穿电压就不能简单地用单一击穿电压值来表示了,对于某一定的电压波形,必须用电压峰值和延续时间两者来共同表示,这就是该气隙在该电压波形下的伏秒特性)、雷电冲击50%击穿电压(U50% )(指某气隙被击穿的概率为50%的冲击电压峰值)、提高气体介质电气强度的两大途径及方法(途径:1、改善气隙中的电场分布,使之均匀;2、设法削弱和抑制气体介质中的电离过程。

高电压与绝缘技术

高电压与绝缘技术

以上内容为高电压与绝缘技术部分介绍
至此完结,Thanks
红橙黄绿青蓝紫
重点实验室。
18
19
20
学校名称
重庆大学 西安交通大学 浙江大学 华中科技大学 清华大学 哈尔滨理工大学 武汉大学 哈尔滨工业大学 华北电力大学 上海交通大学 湖南大学 天津大学 华南理工大学 山东大学 北京交通大学 西南交通大学 东南大学 沈阳工业大学 江苏大学 长沙理工大学
星级
5★ 4★ 4★ 4★ 4★ 4★ 3★ 3★ 3★ 3★ 3★ 3★ 3★ 3★ 2★ 2★ 2★ 2★ 2★ 2★
特高压输电
在我国,特高压是指±800千伏及以上的直流电 和1000千伏及以上交流电的电压等级。
世界著名工程:
前苏联1150kV工程
前苏联1000kV级交流系统的额定电压1150kV,最高电压1200kV, 是世界上已有工程中最高者。前苏联从1985年8月共建成2350km 、 1150kV输电线路和4座1150kV变电站(其中1座为升压站)。其中有 907km线路和3座150kV变电站(其中1座为升压站)从1985年~1990 年按系统额定电压1150kV运行了5年之久。
• 随着人们对电力的需求越来越高,电力分配就显得 十分重要,把轮机产生的电能输送到用户家中只能 使用线路输电,而提高电压成为了减少运输电力损 耗的最佳方法。
• 电压的提高就需要对线路和变电站的绝缘技术提出 新的要求,以保障人们的人身安全。
高压电是相对于低压而言的,对于电力系统来说, 1~220kv称为高压,而220~800kv称为超高压(EHV),1000kv 以上称为特高压(UHV)。电压等级的技术与高电压的技术密 切相关,维持高电压安全运行要有非常高的技术,电气绝缘担 负着维持高电压长期安全的作用。

高电压与绝缘技术概述

高电压与绝缘技术概述
精品
高压电网向特高压电网发展的历程
1985年,前苏联建成世界上第一条1150kV特高压输电线路。 从500kV电压等级到1150kV电压等级用了20年时间; 中国,1949年前,电力工业发展缓慢,输电电压按具体工 程决定,电压等级繁多:
1908年建成22kV石龙坝水电站至昆明线路; 1921年建成33kV石景山电厂至北京城的线路; 1933年建成抚顺电厂的44kV出线; 1934年建成66kV延边至老头沟线路; 1935年建成抚顺电厂至鞍山的154kV线路; 1943年建成110kV镜泊湖水电厂至延边线路。
2005年9月,中国在西北地区(青海官亭—兰州东)建成了 一条750kV输电线路,长度为140.7km。输、变电设备,除 GIS外,全部为国产。
精品
高压电网向特高压电网发展的历程
电网发展的历史表明 : 相邻两个电压等级的级差,在一倍以上是经济合理的 新的更高电压等级的出现时间一般为15~20年; 前苏联1150kV输电线路的运行表明: 特高压输电技术和设备,经过20年的研究和开发,到20 世纪80年代中期,已达到用于实际的特高压输电工程的 要求。
精品
26
1.2 过电压-1
工作电压——即额定电压,是国家根据国民 经济的发展水平,经过技术的、经济的比较后确 定的电压。
高电压: 1、 3 、6 、10 、35 、 110 、220 kV 工作电压(kV) 超高电压: 330 、500 、750 kV
特高电压: 1000 kV 及以上
精品
27
1.2 过电压-2
需:仅用一条单回线 走廊宽度为 91.5 m 即:可提高单位走廊宽度输送容量
• 节省线路走廊
不同电压等级线损
• 降低线路造价
• 长距离输电可联接地域网

第2篇_电气绝缘与高电压实验

第2篇_电气绝缘与高电压实验

测量绝缘电阻时应注意下列几点:
(1)试验前应将试品接地放电一定时间。对容量较 大的试品,一般要求5-10min. (2)高压测试连接线应尽量保持架空,确需使用支 撑时,要确认支撑物的绝缘对被试品绝缘测量结果 的影响极小。 (3)测量吸收比时,应待电源电压达稳定后再接入 试品,并开始计时。
(4)对带有绕组的被试品,应先将被测绕组首尾短 接,再接到L端子:其他非被测绕组也应先首尾短 接后再接到应接端子。 (5)绝缘电阻与试品温度有十分显著的关系。 (6)每次测试结束时,应在保持兆欧表电源电压的 条件下,先断开L端子与被试品的连线,以免试品 对兆欧表反向放电,损坏仪表。
图3-16 双层复合电介质及其等效电路
用 R0 和 R∞分别表示t=0和t=∞时测得的绝 缘电阻,则:
rR R0 = r+R
R R∞ = 1+ R0 r
R∞ = R
式中,
R1 R2 ( R1 + R2 )(C1 + C2 ) 2 R = R1 + R2 , r = ( R1C1 − R2C2 ) 2
小 结
绝缘电阻是一切电介质和绝缘结构的绝缘状态最 基本的综合特性参数。 电气设备中大多采用组合绝缘和层式结构,故在 直流电压下均有明显的吸收现象,测量吸收比可检 验绝缘是否严重受潮或存在局部缺陷。 测量泄漏电流从原理上来说,与测量绝缘电阻是 相似的,但它所加的直流电压要高得多,能发现用 兆欧表所不能显示的某些缺陷,具有自己的某些特 点。
测量绝缘电阻能有效地发现下列缺陷:总体绝 缘质量欠佳;绝缘受潮;两极间有贯穿性的导电通 道;绝缘表面情况不良。测量绝缘电阻不能发现下 列缺陷:绝缘中的局部缺陷:如非贯穿性的局部损 伤、含有气泡、分层脱开等;绝缘的老化。

电气绝缘材料耐压试验安全操作规程

电气绝缘材料耐压试验安全操作规程

电气绝缘材料耐压试验安全操作规程
电气绝缘材料是电力系统传输电能的核心材料,绝缘材料的质量直接影响电力系统的安全运行。

为了保障电气绝缘材料的安全性能,必须对其进行耐压试验。

下面是电气绝缘材料耐压试验安全操作规程。

1、试验前的准备
1.1 检查试验设备是否完好,并对其进行调试和校准。

1.2 原材料检查:对试验板、电极、电缆等材料进行检查。

1.3 做好接地保护措施,确保无人在试验现场内。

2、试验过程中应注意的事项
2.1 在试验过程中,应保证试验板表面干净,无灰尘、油渍等杂物。

试验板表面温度不宜过高。

2.2 试验过程中应保持试样的稳定状态,不得移动或扭曲。

试样的电极应接触牢固,不得引起火花或弧光。

2.3 当工作电压较高时,应使用树脂或氧化铝等御电材料将电极表面密封,以防止放电或弧光。

2.4 试验过程中,应严格掌握试验时间,保持试验电压稳定,不得出现电压骤降或骤升。

2.5 对于已达到规定耐压值的试样,应在规定时间内及时停止试验,并及时切断试样两端电源。

3、试验后的处理
3.1 试验结束后,应小心卸下试样,防止损坏。

3.2 所有试及器材等设备应归位存放,清洁干燥,具备下一次试验使用条件。

3.3 对试验数据进行分析和处理,在记录中标明试验日期、试验设备及操作人员等相关信息。

3.4 如有不合格样品,应详细纪录,并在时限内及时通知相关职能部门进行跟踪处理。

综上所述,对于电气绝缘材料的耐压试验,必须要有一套严谨的安全操作规程,以减少由试验过程中的事故所产生的经济和人身损失,同时也保障人员的安全。

第2篇_高电压实验

第2篇_高电压实验

5.1.2 工频高电压的测量
试品上工频高压的测量目前最常用的测量方法 有:用测量球隙或峰值电压表测量交流电压的峰 值,用静电电压表测量交流电压的有效值(峰值 电压表和静电电压表还常与分压器配合使用以扩 大仪表的量程);为了观察被测电压的波形,也 可从分压器低压侧将输出的被测信号送至示波器 显示波形。
在电力系统中通常使用电压互感器配合低 压仪表来测量高电压的方法,在高压实验室中 用得不多。特别在测量很高的电压时,利用电 压互感器的方法既不经济,也不方便。由于高 压放电的分散性比较大,一般对测量精度的要 求不高。按现行的国家标准和国际标准(IEC) 规定,无论是有效值或峰值,都要求误差不超 过 3% 。
第五章 电气绝缘高电压试验
电气设备的绝缘在运行中除了长期受到工作电 压(工频交流电压或直流电压)的作用外,还会受到 各种过电压的侵袭。为了检验电气设备的绝缘强度, 在出厂时、安装调试时或大修后需要进行各种高电压 试验。因此在高压试验室内应能模拟出这些试验电压, 从而实现对电气设备绝缘进行耐压试验以考验各种绝 缘耐受这些高电压作用的能力。
(1)电压应该平滑地调节,在有滑动触头的调压器中, 不应该发生火花。 (2) 调压器应在试验变压器的输入端提供从零到额 定值的电压,电压具有正弦波形且没有畸变。 (3) 调压器的容量应不小于试验变压器的容量。
调节电压最好的设备是电动发电机组,它由安 装在一个轴上的三相同步发电机和直流或交流电动 机组成,电压的调节用改变发电机的励磁来实现。 更简单和便宜的调压设备是感应调压器,它们有的 做成带移动式绕组的变压器或自耦变压器形式,有 的做成制动的带转子绕组的异步电动机形式(电位 调整器)。
图5-6是几种工频高压测量方法的原理接线图,实 际测量时可采用其中的一种或几种,从变压器的初级 (P1~P2端)或由附加的测量绕组(P3~P4端)测得电压 值再乘上变压比,从而求得高压侧输出电压值是最便 捷的方法,但误差通常较大,常起辅助指示作用。

(83)煤生字第761号《煤矿电气试验规程》(排版)

(83)煤生字第761号《煤矿电气试验规程》(排版)

煤矿电气试验规程(83)煤生字第761号目录第一篇总则 (3)第二篇高压电气设备绝缘和特性试验 (5)第一章交流电动机 (5)第二章直流电机 (8)第三章变压器,消弧线圈和油浸电抗器 (11)第四章断路器 (15)第五章互感器 (20)第六章套管 (22)第七章柱绝缘子和悬式绝缘子 (24)第八章隔离开关和母线 (26)第九章电力电缆 (27)第十章电力电容器 (29)第十一章干式电抗器 (30)第十二章避雷器 (31)第十三章半导体电力整流器 (33)第十四章直流控制箱(1650伏)和导线 (34)第十五章直流快速开关和空气换相器 (35)第十六章二次回路 (37)第十七章 1千伏以下配电装置和电力布线 (37)第十八章 1千伏以上的架空电力线路 (38)第十九章绝缘油 (38)第二十章接地装置 (40)第二十一章保安用具 (41)第三篇继电保护装置检验 (43)第一章继电保护装置检验的一般规定 (43)第二章继电器检验项目及要求 (44)第三章继电器一般性检验 (59)第四章保护用互感器及二次回路检验项目及要求 (61)第五章操作机构电器部分的检验项目及要求 (63)第六章整组动作检验及投入运行前的准备 (65)第四篇盘用电工仪表和互感器检验 (69)第一章盘用指示仪表检验 (69)第二章盘用交流电度表检验 (72)第三章互感器检验 (76)第一篇总则第1条为了加强煤矿电气试验工作,正确判断设备能否投入运行,予防设备损坏,保障煤矿电气设备安全运行,特制定本规程。

煤矿系统变电所(站)及主要电气设备的绝缘、特性试验和电工仪表、继电保护装置检验,按本规程要求进行。

第2条为贯彻本规程,各矿务局(基建局)和矿(厂)必须建立相应试验室(组),分别由局机械动力处(机电处)和矿(厂)机电科直接领导。

人员名额应根据本规程要求的工作范围,由局或矿(厂)机电总工程师研究确定,试验人员应具有一定文化技术水平,并要保持相对稳定。

高电压技术第二篇复习题1

高电压技术第二篇复习题1

一、是非题(T 表示正确、F 表示错误)( F )1、对于35kv 及以上的变电所,可以将避雷针装设在配电装置的构架上。

( F )2、为了防止反击,一般规程要求避雷针与被保护设备在空气中的距离大于3米。

( F )3、架空线路的避雷线保护角越大,保护范围也就越大。

( F )4、在发电机电压母线上装设电容器的作用是防止直雷击。

( F )5、通常以系统的最高运行线电压为基础来计算内部过电压的倍数。

( T )6、对于110kv 及以上的变电所,可以将避雷针装设在配电装置的构架上。

( T )7、在发电机电压母线上装设电容器的作用是限制侵入波的陡度。

( T )8、通常以系统的最高运行相电压为基础来计算内部过电压的倍数。

二、选择题1、两个不同波阻抗Z 1和Z 2的长线相连于A 点,当直角电流波长从Z 1上入射,传递至A 点时将发生折射与反射.则电流的反射系数βi 为 (B )A. 2112Z Z Z Z +-B. 2121Z Z Z Z +- C. 2112Z Z Z + D. 2122Z Z Z +2、我国的规程中规定线路防雷设计用雷电流波头时间为( C )A.s μ2.1 B. s μ5.1 C. s μ6.2 D. s μ103、 雷击线路附近大地时,当线路高10m ,雷击点距线路100m ,雷电流幅值40KA ,线路上感应雷过电压最大值U G 约为 ( C )A .25Kv B. 50Kv C.100Kv D. 200Kv4、以下属于操作过电压的是 ( B ) P325A. 工频电压升高B. 电弧接地过电压C. 变电所侵入波过电压D. 铁磁谐振过电压5、以下几种方法中在抑制空载线路分闸过电压时相对最为有效的是 (C )P332A. 采用多油断路器B. 采用叫性点绝缘系统C. 采用六氟化硫断路器D. 中性点经消弧线圈接地6、在发电厂和变电站中,对直雷击的保护通常采取 A 方式A .避雷针 B. 并电容器 C. 接地装置 D.中性点接地7 避雷器到变压器的最大允许距离( A )P286A .随变压器多次截波耐压值与避雷器残压的差值增大而增大B .随变压器冲击全波耐压值与避雷器冲击放电电压的差值增大而增大C .随来波陡度增大而增大D .随来波幅值增大而增大8、三绕组变压器运行时,应在( A )侧装设一只避雷器。

高电压技术

高电压技术

绪论学科地位本课程性质、任务和要求本课程内容教材及主要参考书课程导引一学科地位日本小崎正光教授把最高品质能量形态的电能有关知识和技术体系称为电气-电子工程学,它可理解为图示的三柱组成的体系:对高电压与绝缘技术可这样理解:电能与人类的生存、发展有密切关系,而高电压与绝缘技术是其中一个很重要的知识体系,它是支撑电能应用的一根有力的支柱。

高电压绝缘技术将抓住成为梦之能源的核聚变发电、超导应用、大陆间送电、直流系统、电能储藏、高性能蓄电池等大量课题进一步发展下去。

二本课程性质、任务和要求高电压技术是电工学科的一个重要分支,它主要研究高电压、强电场下各种电气物理问题。

本课程是一门重要的专业技术基础课,主要内容包括:高压电气绝缘高压电气试验电力系统过电压及其保护在电气工程及自动化工程中具有较强的理论性、实践性的应用价值。

通过本课程的学习,学生应达到以下要求:获得各种电介质的绝缘特性知识提高抗电强度的方法了解高电压试验设备原理、试验方法掌握波过程的基本理论具有分析计算供电系统中大气过电压、操作过电压的能力学会限制各种过电压的措施理解供电系统中绝缘配合的原则三本课程内容包括课堂、习题、实验三大部分四教材及主要参考教材:赵智大,高电压技术,中国电力出版社,1999参考书目小崎正光,高电压与绝缘技术,科学出版社,2001邱毓昌等,高电压工程,西安交大出版社,1995肖如泉,高电压试验工程,清华大学出版社,2001文远芳,高电压技术,华中科技大学出版社,2001张纬钹,何金良等,过电压防护与绝缘配合,2002五课程导引电能与电力系统电能是现代社会中最重要、最方便的能源。

电能具有许多优点,如:可以方便地转化为其他形式的能量。

如:机械能、热能、光能、化学能等;输送和分配易于实现;应用规模灵活。

动力系统、电力系统和电力网示意图如下图所示:图0-1 动力系统、电力系统和电力网示意图1890 英国出现从Deptford到伦敦长达45km的10kV输电线路1891 德国出现从Lauffen到法兰克福长达170km的15kV三相输电线路电力工业作为能源工业的主力而受到极大重视,在发达家的能源消费比例中,电能占一多半。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

R 1 R 2
R0
r
通常测定的是15s及60s时的绝缘R15及R60 。并把 后者对前者的比值称为绝缘的吸收比K。一般认为 如K<1.3,就可判断为绝缘可能受潮。
测量绝缘电阻能有效地发现下列缺陷:总体绝 缘质量欠佳;绝缘受潮;两极间有贯穿性的导电通 道;绝缘表面情况不良。测量绝缘电阻不能发现下 列缺陷:绝缘中的局部缺陷:如非贯穿性的局部损 伤、含有气泡、分层脱开等;绝缘的老化。
用 R0和 R分别表示t=0和t=∞时测得的绝 缘电阻,则:
R0
rR rR
R R
R 1 R
R0
r
式中,
R
R1
R2, r
R1R2 (R1 R2 )(C1 C2 )2 (R1C1 R2C2 )2
过渡过程的时间常数:
T
R1R2 R1 R2
(C1
C2 )
(4-1) (4-2)
对于实际绝缘来说,由于结构不均匀,吸收电 流的起始值常大于泄漏电流值,此时:
测量绝缘电阻时应注意下列几点:
(1)试验前应将试品接地放电一定时间。对容量较 大的试品,一般要求5-10min. (2)高压测试连接线应尽量保持架空,确需使用支 撑时,要确认支撑物的绝缘对被试品绝缘测量结果 的影响极小。 (3)测量吸收比时,应待电源电压达稳定后再接入 试品,并开始计时。
(4)对带有绕组的被试品,应先将被测绕组首尾短 接,再接到L端子:其他非被测绕组也应先首尾短 接后再接到应接端子。 (5)绝缘电阻与试品温度有十分显著的关系。 (6)每次测试结束时,应在保持兆欧表电源电压的 条件下,先断开L端子与被试品的连线,以免试品 对兆欧表反向放电,损坏仪表。
高电压技术所涉及的试验可分为两大类: 高电压试验 电气绝缘试验
根据是否需要停电测试,电气绝缘试验可以分为: 离线试验 在线检测
离线试验主要指的是目前常规的预防性试验, 而随着电气绝缘可靠性要求的提高和状态维修体制 的实施,高压电气设备尤其是超高压、特高压电气 设备绝缘在线检测技术的发展必将成为一种趋势。
图4-1 兆欧表的原理接线图
图4-1 兆欧表的原理接线图
图中G为手摇(或电动) 直流发电机,也可能是交 流发电机经晶体二极管整 流。M为流比计式的测量机 构,包括处在永磁磁场内 的可动部分电压线圈LV和 电流线圈LA。在把被试物 接到两个测量端子L和E之 间时,摇动发电机手柄, 直流电压就加到两个并联 的支路上。
测量泄漏电流从原理上来说,与测量绝缘电阻 是相似的,但它所加的直流电压要高得多,能发现 用兆欧表所不能显示的某些缺陷,具有自己的某些 特点。
➢4.1.1 绝缘电阻与吸收比的测量 ➢4.1.2 泄漏电流的测量 ➢4.1.3 目前常用的绝缘电阻测试
4.1.1 绝缘电阻与吸收比的测量
绝缘电阻是反映绝缘性能的最基本的指标之一, 通常都用兆欧表来测量绝缘电阻。用兆欧表来测量 电气设备的绝缘电阻被广泛的运用在常规绝缘试验 中。
本篇内容
第4章 绝缘的预防性试验 第5章 电气绝缘高电压试验 第6章 电气绝缘在线检测
第4章 绝缘的预防性试验
电气设备绝缘预防性试验已成为保证现代电 力系统安全可靠运行的重要措施之一。这种试验 除了在新设备投入运行前在交接、安装、调试等 环节中进行外,更多的是对运行中的各种电气设 备的绝缘定期进行检查,以便及早发现绝缘缺陷, 及时更换或修复,防患于未然。
高电压与绝缘技术是一门理论与实验紧密结合 的学科,由于其依赖的电介质理论尚不够完善,高 电压与电气绝缘的很多问题必须通过试验来解释; 电气设备绝缘设计、故障检测与诊断等也都必须借 助试验来完成。
近年来,由于国民经济发展的要求,我国开始大 力发展超高压、特高压输电技术,直流±800kV、交流 1000kV的输电电压等级都是世界首屈一指,很多技术 问题没有任何可借鉴的经验,而另一方面电压等级的 提高对电气设备绝缘的可靠性提出了更高的要求,这 些问题都必须依靠先进而完善的试验体系及试验方法 才能得以很好的解决。
本章内容
4.1 绝缘电阻、吸收比与泄漏电流的测量 4.2 介质损耗角正切的测量 4.3 局部放电的测量 4. 绝缘电阻、吸收比与 泄漏电流的测量
绝缘电阻是一切电介质和绝缘结构的绝缘状态 最基本的综合性特性参数。由于电气设备中大多采 用组合绝缘和层式结构,故在直流电压下均会有明 显的吸收现象,使外电路中出现一个随时间而衰减 的吸收电流。
4.1.2 泄漏电流的测量
测量泄漏电流相比测量绝缘电阻可使用较高的 电压。泄漏电流能够发现一些尚未完全贯通的集中 性缺陷。这是因为一方面加在试品上的直流电压要 比兆欧表的工作电压高得多,故能发现兆欧表所不 能发现的某些缺陷,另一方面,这时施加在试品上 的直流电压是逐渐增大的,这样就可以在升压过程
中监视泄漏电流的增长动向。
不论是绝缘电阻的绝对值或是吸收比都只是参 考性的。如不满足最低合格值,则绝缘中肯定存在 某种缺陷;但是,如已满足最低合格值,也还不能 肯定绝缘是良好的。有些绝缘,特别是油浸的或电 压等级较高的绝缘,即使有严重缺陷,用兆欧表测 得的绝缘电阻值、吸收比,仍可能满足规定要求, 这主要是因为兆欧表的电压较低的缘故。
第一个支路电流IV 通 过电阻 R1和电压线圈LV。 第二个支路电流 IA通过被 试电阻 R2和电流线圈LA。 两个线圈中电流产生的力 矩方向相反。在力矩差的 作用下,使可动部分旋转, 两个线圈所受的力也随之 改变。当到达平衡时,指
针偏转的角度α正比于
/ I。V IA
图4-1 兆欧表的原理接线图
图3-16 双层复合电介质及其等效电路
绝缘故障大多因内部存在缺陷而引起,有些 绝缘缺陷是在设备制造过程中产生和潜存下来的, 还有一些绝缘缺陷则是在设备运行过程中由外界 影响因素的作用下逐渐发展和形成的。就其存在 的形态而言,绝缘缺陷可分为两大类:①集中性 缺陷 ;②分散性缺陷
由于缺陷种类很多、影响各异,所以绝缘预 防性试验的项目也就多种多样。每个项目所反映 的绝缘状态和缺陷性质亦各不相同,故同一设备 往往要接受多项试验,才能作出比较准确的判断 和结论。
