【CN110104489A】一种纱线张力调节装置及其使用方法【专利】
缝纫机线张力控制装置[发明专利]
![缝纫机线张力控制装置[发明专利]](https://img.taocdn.com/s3/m/3a30059b02768e9950e73820.png)
专利名称：缝纫机线张力控制装置专利类型：发明专利
发明人：山崎彻
申请号：CN02140992.7
申请日：20020712
公开号：CN1407163A
公开日：
20030402
专利内容由知识产权出版社提供
摘要：本发明提供可瞬时调节对线施加的张力，并具有储存对夹持于夹线板间的线的适当压接力数据的控制装置的缝纫机线张力控制装置。
这种缝纫机线张力控制装置具有一端固定于缝纫机本体的一部分并结合着线的夹线轴、配置于前述夹线轴上的一对夹线板、具有向该一对夹线板的至少一方赋能的驱动杆的空气缸；结合于夹线轴的线被夹在一对夹线板之间，空气缸的空气调节装置对空气缸所产生的一对夹线板之间的线压接力进行调节；其特征在于，将前述空气调节装置做成电空式的，同时以微机控制该电空式空气调节装置的设定空气压力。
申请人：飞马缝纫机制造株式会社
地址：日本大阪府
国籍：JP
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：何腾云
更多信息请下载全文后查看。

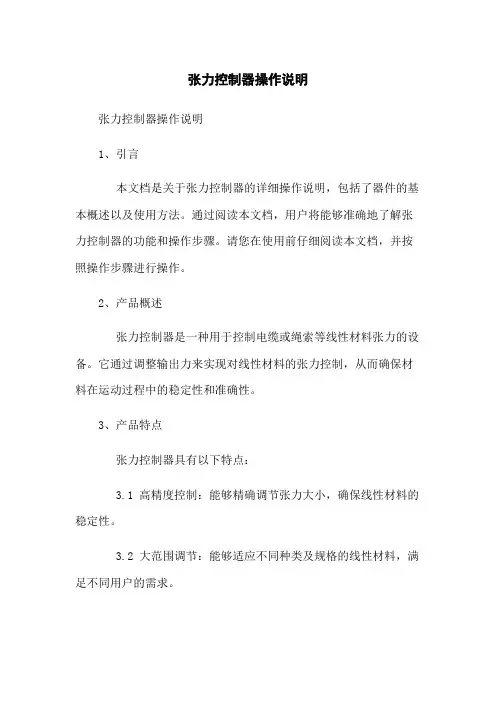

张力控制器操作说明
张力控制器操作说明张力控制器操作说明1、引言本文档是关于张力控制器的详细操作说明，包括了器件的基本概述以及使用方法。
通过阅读本文档，用户将能够准确地了解张力控制器的功能和操作步骤。
请您在使用前仔细阅读本文档，并按照操作步骤进行操作。
2、产品概述张力控制器是一种用于控制电缆或绳索等线性材料张力的设备。
它通过调整输出力来实现对线性材料的张力控制，从而确保材料在运动过程中的稳定性和准确性。
3、产品特点张力控制器具有以下特点：3.1 高精度控制：能够精确调节张力大小，确保线性材料的稳定性。
3.2 大范围调节：能够适应不同种类及规格的线性材料，满足不同用户的需求。
3.3 易于操作：设备控制简单，操作方便，用户无需专业培训即可上手操作。
3.4 多种安全保护功能：具备过载保护、过热保护、紧急停止等功能，确保设备使用安全。
4、安装4.1 选择合适的安装位置：安装位置应稳固可靠，保证设备在运行过程中不会发生晃动。
4.2 固定设备：使用螺栓或其他固定装置将设备固定在安装位置上。
5、连接线性材料5.1 将线性材料通过张力控制器的导线通道。
5.2 确保线性材料连接牢固，避免发生松动导致误差。
6、调节张力6.1 打开设备电源，将设备调到待机状态。
6.2 调节控制面板上的张力调节旋钮，逐步调整输出张力大小。
6.3 监测线性材料的张力变化，根据需要进行微调。
7、常见故障排除7.1 故障现象：设备无法启动。
解决方法：检查电源是否连接正常，确认电源开关是否打开。
7.2 故障现象：设备运行中断。
解决方法：检查线性材料是否被卡住，清理卡住的地方，确保材料畅通。
附件：本文档无附件内容。
法律名词及注释：张力：指物体在受到外力作用下，产生的抗力大小。
一种张力控制装置[实用新型专利]
![一种张力控制装置[实用新型专利]](https://img.taocdn.com/s3/m/c0c44831d15abe23492f4d28.png)
专利名称：一种张力控制装置
专利类型：实用新型专利
发明人：王胜玲,王维东,林兆伟,蔡实艳申请号：CN201020252638.1
申请日：20100708
公开号：CN201634264U
公开日：
20101117
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种张力控制装置，包括主驱动轮控制机构、胶辊控制机构、同步带和料带过轮，所述主驱动轮控制机构包括顺次相耦合的电机、第一同步轮、伺服减速机和主驱动轮，所述电极驱动所述第一同步轮同步转动，并通过驱动所述伺服减速机间接驱动所述主驱动轮转动，所述胶辊控制机构包括顺次相耦合的第二同步轮、无级减速机、精密减速机和胶辊，所述第二同步轮通过所述同步带与所述第一同步轮连接且同步转动，并通过驱动所述无级减速机和所述精密减速机而间接驱动所述胶辊转动，料带过轮设于所述主驱动轮与所述胶辊之间。
可通过胶辊的快速驱动与主驱动轮的慢速驱动来控制主驱动轮与料带过轮之间的料带张力，其构造简单且易控制张力平稳。
申请人：深圳市赢合科技有限公司
地址：518109 广东省深圳市宝安区大浪街道浪口社区华昌路华昌工业区第2栋1-3层
国籍：CN
代理机构：深圳新创友知识产权代理有限公司
代理人：王震宇
更多信息请下载全文后查看。
一种带张力自动控制的收放卷系统[发明专利]
![一种带张力自动控制的收放卷系统[发明专利]](https://img.taocdn.com/s3/m/a6a494df0875f46527d3240c844769eae009a334.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010054224.6(22)申请日 2020.01.17(71)申请人 广东坤川实业有限公司地址 518000 广东省深圳市前海深港合作区前湾一路1号A栋201室(72)发明人 夏一娇 (74)专利代理机构 深圳市远航专利商标事务所(普通合伙) 44276代理人 田志远 张朝阳(51)Int.Cl.B65H 23/182(2006.01)B65H 23/192(2006.01)B65H 23/198(2006.01)(54)发明名称一种带张力自动控制的收放卷系统(57)摘要本发明公开了收放卷控制系统中的一种带张力自动控制的收放卷系统，包括放卷辊和收卷辊，放卷辊和收卷辊之间设有若干个与主动辊电机连接的液下主动辊，薄膜经放卷辊放卷，依次绕过液下主动辊后收卷在收卷辊上，放卷辊与磁粉制动器连接，控制器根据放卷辊的卷径变化调整磁粉制动器的电流；每个液下主动辊的出水端均设有对应的测速辊，测速辊、控制器以及主动辊电机连接形成闭环控制，且主动辊电机工作在扭矩模式。
本发明不但可以使得薄膜得到平稳的张力，同时其速度波动也可以控制在最小范围内，不论薄膜与辊之间是否存在打滑的现象都不会失控，速度和张力均能得到智能化控制。
权利要求书1页 说明书3页 附图1页CN 111115324 A 2020.05.08C N 111115324A1.一种带张力自动控制的收放卷系统，包括放卷辊和收卷辊，所述放卷辊和所述收卷辊之间设有若干个液下主动辊，所述液下主动辊与主动辊电机连接，薄膜经所述放卷辊放卷，依次绕过所述液下主动辊后收卷在所述收卷辊上，其特征在于，所述放卷辊与磁粉制动器连接，所述磁粉制动器与控制器连接，所述控制器根据所述放卷辊的卷径变化调整所述磁粉制动器的电流；每个所述液下主动辊的出水端均设有对应的测速辊，所述测速辊和所述主动辊电机均与所述控制器连接，所述测速辊、所述控制器以及所述主动辊电机连接形成闭环控制，且所述主动辊电机工作在扭矩模式。
张力装置
今天接着讲：
3.张力装置
张力装置主要采用重力和杠杆原理连接在张力弹片上，使张力盘对张力电动机盘产生一定的压力，以及张力电动机运转带动张力盘旋转，当纱线经过张力盘时产生一定的摩擦力，此两种力为纱线张力主要来源。
通过调节张力片与张力微调螺杆来改变其重力、角度和力矩，实现张力调节。
同时随着筒子纱逐字逐渐增大，利用张力和压力连接杆调整其力矩，实现张力随着筒子纱不断增大而减小的目的。
筒纱直径是在电脑上输入参数，调节安装在臂压上的电子定位器内部电阻，通过电阻变化来实现对直径的感应和调节。
各位向您拜年了！！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910349651.4
(22)申请日 2019.04.28
(71)申请人 鲁普耐特集团有限公司
地址 271000 山东省泰安市岱岳区范镇民
营工业园
申请人 山东鲁普科技有限公司
(72)发明人 姜润喜 刘瑞强 邱延平 刘鹏
朱林 公彦秀 杜洪飞 陈岩
张曼
(74)专利代理机构 北京科石知识产权代理有限
公司 11595
代理人 唐玉刚
(51)Int.Cl.
B65H 23/192(2006.01)
(54)发明名称一种纱线张力调节装置及其使用方法(57)摘要本发明提供一种纱线张力调节装置及其使用方法，该调节装置包括：张力架、第一纱筒、张力轮、张力调节器、断线装置和绕纱装置。
其中，张力架具有调节导轨；第一纱筒设置于张力架上，用于提供待处理的纱线；张力轮通过轴和轴承的配合固定于张力架上，用于均衡纱线的张力；张力调节器设置于调节导轨上，用于调节纱线受到的拉伸力；断线装置设置于张力架上，用于剪断纱线；绕纱装置设置于张力架上；第二纱筒设置于绕纱装置上，用于缠绕调整张力后的纱线。
本发明提供的张力调节装置自动化程度高，操作简单，调节效率高且调节的效果相对于现有
的张力调节装置更加出色。
权利要求书2页 说明书6页 附图4页CN 110104489 A 2019.08.09
C N 110104489
A
权 利 要 求 书1/2页CN 110104489 A
1.一种纱线张力调节装置，其特征在于，该调节装置包括：
张力架(1)，具有调节导轨(12)；
一个或多个第一纱筒(2)，设置于所述张力架(1)上，用于提供待处理的纱线(11)；
一个或多个张力轮(3)，通过轴和轴承的配合固定于所述张力架(1)上，用于均衡所述纱线(11)的张力；
张力调节器(4)，设置于所述调节导轨(12)上，用于调节所述纱线(11)受到的拉伸力；
断线装置(5)，设置于所述张力架(1)上，用于剪断所述纱线(11)；
绕纱装置(7)，设置于所述张力架(1)上；以及
第二纱筒(6)，设置于所述绕纱装置(7)上，用于缠绕调整张力后的所述纱线(11)。
2.根据权利要求1所述的一种纱线张力调节装置，其特征在于，该调节装置还包括：
计数器(8)，设置于所述张力轮(3)上，用于记录所述张力轮(3)的转动圈数；
PLC控制器(9)，与所述计数器(8)、所述断线装置(5)和所述绕纱装置(7)电路连接，用于根据所述计数器(8)的记录数据来控制所述断线装置(5)与所述绕纱装置(7)；以及导轨(10)，设置于所述张力架(1)上，用于安装所述绕纱装置(7)。
3.根据权利要求1所述的一种纱线张力调节装置，其特征在于，所述张力轮(3)具有一个或多个导纱槽，所述导纱槽用于限制所述纱线(11)的移动范围。
4.根据权利要求1所述的一种纱线张力调节装置，其特征在于，所述张力调节器(4)通过在所述调节导轨(12)上移动，来调节所述纱线(11)受到的拉伸力。
5.根据权利要求2所述的一种纱线张力调节装置，其特征在于，所述导轨(10)垂直于所述断线装置(5)出纱口的出纱方向，所述绕纱装置(7)带动所述第二纱筒(6)在所述导轨(10)上移动，将所述纱线(11)缠绕在所述第二纱筒(6)上。
6.根据权利要求5所述的一种纱线张力调节装置，其特征在于，所述第二纱筒(6)固定于所述绕纱装置(7)的旋转轴上，所述旋转轴带动所述第二纱筒(6)进行转动绕纱。
7.一种纱线张力调节装置的使用方法，其特征在于，该使用方法包括：
将一个或多个纱线规格为1000D～5000D的第一纱筒放置于张力架上；
将一股或多股纱线依次通过张力轮、张力调节器和断线装置，缠绕在第二纱筒上；
将第二纱筒固定于绕纱装置上；
启动PLC控制器开关，进行纱线的张力调节；
到达设定的纱线长度后，PLC控制器控制断线装置进行断线，同时控制绕纱装置停止运转，然后关闭PLC控制器开关；以及
更换第二纱筒并重复步骤S2至步骤S8。
8.根据权利要求7所述的纱线张力调节装置的使用方法，其特征在于，启动PLC控制器开关，进行纱线的张力调节的步骤之前，该使用方法还包括：
设置张力调节器对纱线的作用力大小；以及
在PLC控制器上设置所需纱线长度。
9.根据权利要求7所述的纱线张力调节装置的使用方法，其特征在于，将一个或多个纱线规格为1000D～5000D的第一纱筒放置于张力架上的步骤之前，该使用方法还包括：检查电路安全，确保无安全隐患。
10.据权利要求7所述的纱线张力调节装置的使用方法，其特征在于，绕纱装置的旋转
