补充实验：变频器的频率跳变
abb变频器输出频率波动故障处理
abb变频器输出频率波动故障处理随着电力电子技术的发展，变频器作为一种重要的电力电子设备，被广泛应用于各种领域。
ABB变频器作为国际知名品牌，其在变频器领域的技术和产品都处于领先地位。
但是，由于各种原因，ABB变频器在使用过程中也会出现各种故障，其中输出频率波动故障是比较常见的一种。
本文将从故障原因、解决方法和预防措施三个方面对ABB 变频器输出频率波动故障进行分析和探讨。
一、故障原因输出频率波动故障的原因比较复杂，主要有以下几个方面：1. 电源电压不稳定ABB变频器需要稳定的电源电压才能正常工作，如果电源电压波动过大，就会导致输出频率波动。
例如，当电源电压波动范围在10%以上时，ABB变频器输出频率可能会波动在±5%左右。
2. 电机负载变化ABB变频器的输出频率受到电机负载的影响，当电机负载变化较大时，输出频率也会出现波动。
例如，当电机负载突然增加时，ABB变频器输出频率可能会下降，反之亦然。
3. 变频器内部故障ABB变频器内部的元器件或电路出现故障，也会导致输出频率波动。
例如，电容器老化、电路板接触不良等问题，都可能导致输出频率波动。
4. 控制参数设置不合理ABB变频器的控制参数设置不合理，也会导致输出频率波动。
例如，PID控制参数设置不当、输出频率限制参数设置不合理等问题，都可能导致输出频率波动。
二、解决方法对于ABB变频器输出频率波动故障，可以采取以下几种解决方法： 1. 电源电压稳定化可以通过安装稳压器或UPS等设备，使ABB变频器的电源电压保持稳定，从而解决输出频率波动的问题。
2. 调整PID控制参数可以通过调整PID控制参数，使ABB变频器的控制更加精准，从而减少输出频率波动。
例如，可以调整比例系数、积分时间和微分时间等参数，使输出频率更加稳定。
3. 加装滤波器可以在ABB变频器的输出端加装滤波器，可以有效地抑制高频噪声，从而减少输出频率波动。
4. 检查电机负载可以检查电机负载是否合理，如果存在负载不平衡或负载过大等问题，需要进行相应的调整或更换电机。
变频器的实验报告
变频器的实验报告引言变频器是一种用于改变交流电频率的装置，广泛应用于工业领域中的电机控制和能量调节。
本实验旨在通过对变频器的实验研究，深入了解其原理和性能特点。
本文将详细介绍实验的步骤、实验过程中的观察结果以及对实验结果的分析和讨论。
实验步骤1.准备实验装置：包括一个变频器、一个交流电源和一个电动机。
2.将交流电源连接到变频器的输入端，将电动机连接到变频器的输出端。
3.打开电源，调节变频器的参数以设定所需的输出频率和电压。
4.在不同的频率和电压条件下，观察电动机的运行状态，并记录相关数据。
5.改变变频器的参数，重复步骤4，以获取更多的实验数据。
实验结果在实验过程中，我们观察到以下现象和数据：1.随着输出频率的增加，电动机的转速也随之增加。
这表明变频器能够控制电动机的转速。
2.在相同频率下，改变输出电压的大小会导致电动机扭矩的变化。
较高的电压通常会产生更大的扭矩。
3.当输出频率超过电动机额定频率时，电动机无法正常工作，转速会急剧下降。
4.在低频率下，电动机的运行相对不稳定，出现了明显的震动和噪音。
结果分析根据实验结果，我们可以得出以下结论：1.变频器可以有效地改变电机的转速，提供更大的灵活性和精确性。
2.输出电压的大小对电动机的扭矩产生显著影响。
这对于需要调整负载的工业应用非常重要。
3.电动机的额定频率是其正常工作的临界点，超过该频率会导致电动机运行异常。
4.低频率下的电动机运行不稳定，可能会影响工作效率和寿命。
总结与展望通过这次实验，我们深入了解了变频器的原理和性能特点。
变频器作为一种重要的电机控制装置，广泛应用于工业自动化和能源管理领域。
在今后的研究和应用中，我们可以进一步探索变频器的控制策略、节能效果和系统稳定性，以提高工业生产的效率和可持续发展。
参考文献(这里列出您在撰写实验报告时参考的文献，如果有的话。
)。
变频器频率跳动原因及解决办法
真理惟一可靠的标准就是永远自相符合。
土地是以它的肥沃和收获而被估价的；才能也是土地，不过它生产的不是粮食，而是真理。
如果只能滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。
在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。
1 几种常见的情况：1。
频率跳动不稳如果用电位器调速的话，有可能是电位器坏了。
如果电位器没坏就是受到干扰，用屏蔽线，加滤波电容。
2。
还有一种可能就是负载电流过大，变频器保护，电流高频率自动下降，电流低频率又上升。
你有说明书的话可以看下这条参数。
3。
如果用面板调速估计也是受到干扰，查找干扰源。
4。
如果误差不是很大，在小数点后2位是安川的通病。
2V/f 控制的变频器驱动异步电机时，在某些频率段，电机的电流、转速会发生振荡，严重时系统无法运行，甚至在加速过程中出现过电流保护使得电机不能正常启动，在电机轻载或转动惯量较小时更为严重。
普通变频器均备有频率跨跳功能，用户可以根据系统出现振荡的频率点，在V/f 曲线上设置跨跳点及跨跳宽度。
当电机加速时可以自动跳过这些频率段，保证系统能够正常运行。
请问，怎么找到这些频率点？一般范围是多少？建议考虑两种方式进行：1. 提供可以设定的功能代码，初始值为空。
然后通过实际带载运行，发现频率跳跃点后，填入。
内部程序根据代码设定内容，自动进行频率的跳跃。
此法需要用户自行设定，但是应对面广，效果好。
2. 对电流跳动现象进行估测，到一定程度后，就自行进行频率跳跃，频率跳跃幅度可能需要根据经验进行设定，或者考虑一个算法进行不断尝试，最后得到一定效果。
效果可能不够明显，但是无需人工干预。
变频器实验报告
0
1440
电动机额定转速（r/min）
（3）设置面板操作控制参数，见表2-3。
参数号
出厂值
设置值
说明
P0003
1
1
设用户访问级为标准级
P0010
0
0
正确地进行运行命令的初始化*1
P0004
0
7
命令和数字I/O
P0700
2
1
由键盘输入设定值（选择命令源）*2
P0003
1
1
设用户访问级为标准级
表2-2电动机参数设置
参数号
出厂值
设置值
说明
P0003
1
1
设定用户访问级为标准级
P0010
0
1
快速调试
P0100
0
0
功率以KW表示，频率为50Hz
P0304
230
220
电动机额定电压（V）
P03053.2504电动机额定电流（A）
P0307
0.75
0.18
电动机额定功率（KW）
P0310
50
50
电动机额定频率（Hz）
5
10
正向点动频率(Hz)
P1059
5
10
反向点动频率(Hz)
P1060
10
5
点动斜坡上升时间（s）
P1061
10
5
点动斜坡下降时间（s）
3．变频器运行操作
（1）变频器启动：在变频器的前操作面板上按运行键 ，变频器将驱动电动机升速，并运行在由P1040所设定的20Hz频率对应的560r∕min的转速上。
（4）电动机停车：在变频器的前操作面板上按停止键 ，则变频器将驱动电动机降速至零。
变频器的原理与应用实验报告总结

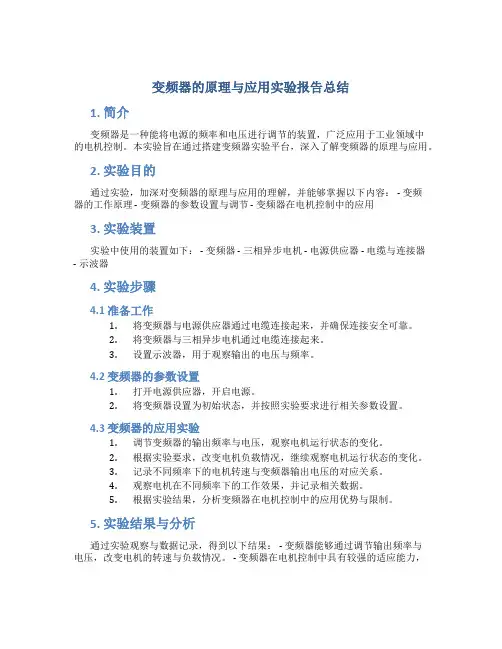

变频器的原理与应用实验报告总结1. 简介变频器是一种能将电源的频率和电压进行调节的装置，广泛应用于工业领域中的电机控制。
本实验旨在通过搭建变频器实验平台，深入了解变频器的原理与应用。
2. 实验目的通过实验，加深对变频器的原理与应用的理解，并能够掌握以下内容： - 变频器的工作原理 - 变频器的参数设置与调节 - 变频器在电机控制中的应用3. 实验装置实验中使用的装置如下： - 变频器 - 三相异步电机 - 电源供应器 - 电缆与连接器- 示波器4. 实验步骤4.1 准备工作1.将变频器与电源供应器通过电缆连接起来，并确保连接安全可靠。
2.将变频器与三相异步电机通过电缆连接起来。
3.设置示波器，用于观察输出的电压与频率。
4.2 变频器的参数设置1.打开电源供应器，开启电源。
2.将变频器设置为初始状态，并按照实验要求进行相关参数设置。
4.3 变频器的应用实验1.调节变频器的输出频率与电压，观察电机运行状态的变化。
2.根据实验要求，改变电机负载情况，继续观察电机运行状态的变化。
3.记录不同频率下的电机转速与变频器输出电压的对应关系。
4.观察电机在不同频率下的工作效果，并记录相关数据。
5.根据实验结果，分析变频器在电机控制中的应用优势与限制。
5. 实验结果与分析通过实验观察与数据记录，得到以下结果： - 变频器能够通过调节输出频率与电压，改变电机的转速与负载情况。
- 变频器在电机控制中具有较强的适应能力，能够根据实际需求进行精确控制。
- 变频器的输出电压与频率存在一定的相关关系，通过合理调节可以获得较好的控制效果。
根据实验结果，我们可以得出以下结论： - 变频器在工业领域中的应用非常广泛，能够实现电机的精确控制，提高生产效率。
- 变频器在电机控制中的应用优势主要体现在能够适应不同负载、提供可靠的保护措施、实现节能减排等方面。
- 但是，变频器的应用也存在一些限制，如成本较高、需要专业人员操作与维护等。
变频器应用实训.doc

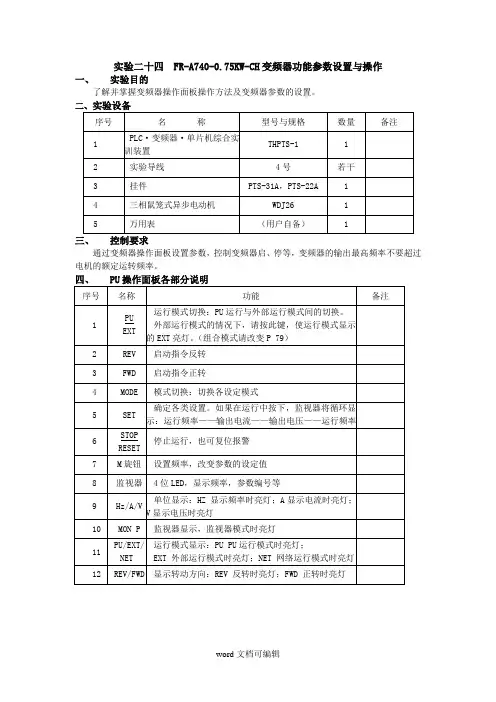

实验二十四 FR-A740-0.75KW-CH变频器功能参数设置与操作一、实验目的了解并掌握变频器操作面板操作方法及变频器参数的设置。
通过变频器操作面板设置参数，控制变频器启、停等，变频器的输出最高频率不要超过电机的额定运转频率。
五、参数更改操作及报错Er1名称禁止写入错误内容1．Pr.77参数写入选择中设定为禁止写入，这样的情况下采取写入动作时2．频率跳变的设定范围重复时。
3．V/F5点可调整的设定值重复的情况下。
4．参数单元和变频器不能正常通信时。
检查要点1．请确认Pr.77参数写入选择的设定值。
2．请确认Pr.31～Pr.36的设定值。
3．请确认Pr.100～Pr.109的设定值。
4．请确认参数单元与变频器的连接。
Er2名称运行中写入错误内容在Pr.77不等于2（任何运行模式下都可写入）的情况下，在运行中或STF（STR）置为ON时采取参数写入动作时。
检查要点.请确认Pr.77的设定值。
.是否是运行中？措施. 请设置为Pr.77=2。
. 停止运行后进行参数的写入动作。
Er3名称校正错误内容模拟输入的偏置、增益的校正值过于接近时。
检查要点请确认校正参数C3、C4、C6、C7（校正功能）的设定值。
Er4名称模式指定错误。
内容在Pr.77不等于2的情况下，在外部或网络运行模式下进行参数设定时。
检查要点 1.运行模式是否为“PU运行模式”？2.请确认Pr.77的设定值。
措施 1.把运行模式切换为“PU运行模式”后进行参数设定。
2.请设置为Pr.77=2后进行参数设定。
1.供给电源后，按“PU/EXT”键切换到PU运行模式。
2.按“MODE”键进行参数设定，使显示P. N（例如：P. 0，N为任意数）。
3.旋转“M旋钮”，找到Pr.CL参数清除（ALLC参数全部清除）。
4.按SET键读取当前设定值，显示0，用旋钮改变为1，按SET键进行设定。
5.参数设定：序号变频器参数出厂值设定值功能说明1P 1 120 50 上限频率(50Hz)2P 2 0 0 下限频率(0Hz)1.按下图连接变频器、异步电动机。
变频器的实验报告
变频器的实验报告
《变频器的实验报告》
在现代工业生产中，变频器作为一种重要的电力调速设备，广泛应用于各种机械设备中。
为了更好地了解变频器的性能和特点，我们进行了一系列的实验，并撰写了以下实验报告。
首先，我们对变频器进行了基本的性能测试。
通过改变输入电压和频率，我们观察到了变频器对电机转速的调节效果。
实验结果表明，变频器能够稳定地控制电机的转速，并且具有较高的调节精度和响应速度。
接着，我们对变频器进行了负载测试。
在不同负载条件下，我们测试了变频器的输出电流、功率和效率。
实验结果显示，变频器在不同负载条件下均能够稳定地输出所需的电流和功率，并且具有较高的能量转换效率。
此外，我们还对变频器进行了温度测试。
在长时间高负载运行后，我们测量了变频器的温升情况。
实验结果表明，变频器在高负载条件下能够有效地散热，温升较小，具有良好的热稳定性。
最后，我们对变频器进行了性能综合测试。
通过综合考虑变频器在不同工况下的性能表现，我们对其整体性能进行了评价。
实验结果显示，变频器具有良好的性能稳定性、可靠性和适用性，能够满足各种工业生产的需求。
综上所述，通过一系列的实验测试，我们对变频器的性能和特点有了更深入的了解。
实验报告的结果为我们进一步优化变频器的应用提供了重要的参考和依据。
我们相信，在未来的工业生产中，变频器将会发挥越来越重要的作用，为生产效率和能源节约做出更大的贡献。
变频器的基本原理与应用实验报告
变频器的基本原理与应用实验报告1. 引言•本实验旨在研究变频器的基本原理及其在工业应用中的应用。
•变频器是一种电力调节器，可以实现对电机的转速和扭矩进行精确控制。
2. 实验目的•了解变频器的基本原理和工作原理。
•掌握变频器的常见应用场景。
3. 实验步骤1.准备实验所需材料和设备。
2.将变频器与电机连接，并确保连接无误。
3.打开变频器并设置相关参数。
4.观察电机转速和扭矩的变化。
5.测试不同频率下的电机运行情况。
6.记录实验数据和观察结果。
4. 变频器的基本原理•变频器是通过对输入电源的传统交流电进行整流和滤波，然后再将直流电转换成高频交流电，并通过PWM技术控制输出电压的幅值和频率，从而实现对电机的控制。
•变频器的核心部件是逆变器，其作用是将直流电转换成交流电，并调整频率和幅值。
5. 变频器的应用•工业生产中的电机调速：变频器可以实现对电机的转速和扭矩进行精确控制，从而满足不同工艺和生产要求的需要。
•节能：由于变频器可以根据实际需要调整电机的转速，因此可以根据负载需求提供恰当的电力，从而实现节能效果。
•降噪：变频器可以通过调整转速和减少电机的机械振动来降低噪音水平，改善工作环境。
•提高生产效率：由于变频器可以精确控制电机的输出功率，因此可以提高生产效率，并减少生产过程中因转速不稳带来的产品缺陷。
6. 实验结果与分析•实验中我们观察到，随着变频器输出频率的变化，电机的转速和扭矩也相应变化，且变化较为稳定。
•在不同频率下进行测试时，我们发现当频率较低时，电机转速较低，扭矩较大；当频率较高时，电机转速较高，扭矩较小。
•实验结果表明，变频器可以控制电机的输出功率和速度，从而满足不同工艺要求和生产需求。
7. 结论•通过本实验，我们了解了变频器的基本原理和工作原理，并掌握了变频器的常见应用场景。
•变频器是一种重要的电力调节器，在工业和生活中有广泛的应用前景。
•变频器可以通过精确调整电机的转速和扭矩，实现节能、降噪和提高生产效率等目标。
现代变频调速实验报告
科技大学综合设计实验报告2015—2016学年第2学期题目现代变频调速控制实验院（系、部)电气与控制工程学院专业及班级姓名学号完成日期： 20 16 年 3 月 10 日目录实验一变频器的操作面板的使用 (1)1．实验目的 (1)2．实验原理 (1)3.实验容及步骤 (1)实验二变频器的外部端子控制实验 (4)1. 实验目的 (4)2. 实验原理 (4)2.1 MM420变频器的数字输入端口 (4)3. 实验容和步骤 (6)实验三变频器的多段速控制实验 (9)1．实验目的 (9)2．实验原理 (9)3．实验容及步骤 (11)实验四PLC控制变频器实验 (12)1．实验目的 (12)2．实验原理 (12)3. 实验容及步骤 (12)3.1 按要求接线 (12)3.2 变频器参数设定 (13)3.3 PLC程序编写 (13)实验心得 (15)现代变频调速控制实验实验一变频器的操作面板的使用1．实验目的1.1 熟悉变频器的操作面板的使用方法；1.2 熟悉变频器的功能参数设置；1.3 掌握变频器的正反转、点动以及频率调节的方法。
2．实验原理变频器MM420系列（MICROMASTER 420）采用高性能的V/f控制技术，提供低速高转矩输出和良好的动态特性，同时具有很强的过载能力，以满足广泛的应用场合。
对于变频器的应用，必须先熟悉变频器的操作面板，再根据实际应用场合，对变频器的各种功能参数进行设置。
3.实验容及步骤电梯系统的异步电机的参数为：额定电压220V、额定电流0.38A、额定功率40W、额定频率50Hz、额定转速1350rpm。
3.1 参数设置由于变频器参数繁多，在实验之前先将变频器的全部参数复位为工厂的缺省设置值，已避免之前实验改动参数值。
设置方法为：①设定P0010=30；②设定P0970=1。
（1）设置电动机参数：为了使电动机与变频器相匹配，需要设置电动机参数。
电动机参数设置见表1-2。
电动机参数设定完成后，设P0010=0，变频器当前处于准备状态，可正常运行，以异步电机为例。
变频调速实验报告
变频调速实验报告1. 引言变频调速技术是一种通过改变电机供电频率，从而改变电机的运行速度的技术。
它广泛应用于工业生产中，能够实现电机的平稳启停和调速运行，提高生产效率和产品质量。
本实验旨在通过实际操作和数据采集，探究变频调速技术的工作原理和调试方法。
2. 实验目的•了解变频调速技术的原理和应用；•学习变频器的基本操作和参数设置；•掌握变频调速系统的搭建方法；•进行变频调速实验并分析实验结果。
3. 实验设备本次实验所使用的设备和器材如下：•变频器•三相感应电动机•电流表•电压表•频率表4. 实验步骤4.1 实验准备•将变频器接通电源，确保电源电压和频率符合要求；•将感应电动机与变频器连接，注意接线正确；•将电流表、电压表和频率表分别与感应电动机连接。
4.2 变频器参数设置•启动变频器，进入参数设置界面；•根据实际需要，设置变频器的工作模式、转速范围和加减速时间等参数。
4.3 变频调速实验•将变频器的输出频率设定为一定值，如50Hz；•启动感应电动机，记录电流表、电压表和频率表的读数；•逐步增加输出频率，观察感应电动机的运行情况，并记录相关参数。
5. 实验结果分析5.1 不同频率下电动机的运行特性通过实验数据的记录和观察，我们可以得到不同频率下电动机的运行特性。
随着输出频率的增加，电动机的转速逐渐增加，同时电流和功率也会增加。
5.2 功率因数的变化情况在不同频率下，我们还可以观察到功率因数的变化情况。
随着频率的增加，电动机的功率因数逐渐提高，表明系统的功率利用效率提高。
5.3 加减速性能分析根据实验中记录的加减速时间，可以评估变频调速系统的加减速性能。
加减速过程越短，系统的响应速度越快，对生产过程的影响越小。
6. 实验结论通过本次实验，我们深入了解了变频调速技术的工作原理和调试方法。
通过实际操作和数据分析，我们验证了变频器能够实现电动机的平稳调速，并且提高了电动机的功率因数和响应速度。
变频调速技术在工业生产中具有重要的应用价值，能够提高生产效率和产品质量，降低能源消耗和设备损耗。
变频器实训报告变频器实训报告
广东机电职业技术学院变频器实训报告/ind ex.htm?spm=2013.1.w5002-6327555973.2.x055eb时间：2012~2013第一学期班级：机电1004学号：06100207姓名：啊满指导老师：曾晓玲、张运吉实训报告内容一、变频器的基本原理1.变频调速的构成一、变频器的工作原理通常把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
该设备首先要把三相或单相交流电变换为直流电（DC）。
然后再把直流电（DC）变换为三相或单相交流电（AC）。
变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。
因此变频器可以使电机以较小的启动电流，获得较大的启动转矩，即变频器可以启动重载负荷。
变频器主要采用交—直—交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。
整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器，且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。
变频器在工控中主要应用于异步电动机调速、启动控制；异步电机的旋转速度为什么能够自由地改变？异步电机的同步转速：n = 60f/pn: 同步速度 f: 电源频率p：磁极对数2. 交-直-交变频器主电路目前，通用型变频器绝大多数是交—直—交型变频器，通常以电压器变频器为通用，其主电路图（见图 1.1），它是变频器的核心电路，由整流电路（交—直交换），直流滤波电路（能耗电路）及逆变电路（直—交变换）组成3.端子接线图二、利用三菱变频器FR-E500进行变频器的训练项目1.PU模式、外部模式、组合模式等基本操作练习(1).PU操作模式（Pr.79“操作模式选择”=1）用操作面板，参数单元的键进行数字设定准备①操作单元.........操作面板(FR-PA02-02)，或参数单元(FR-PU04)②连接电缆.........请准备操作面板(FR-PA02-02)从变频器本体拆下使用和参数单元(FR-PU04)使用的两种情况。
调频和解跳实验报告
调频和解跳实验报告1. 引言调频（Frequency Modulation, FM）是一种常见的调制方式，通过改变载波信号的频率来传输原始信号。
解跳（De-Emphasis）是FM调频和解调过程中的一个重要步骤，用于恢复原始信号。
本实验旨在通过实际操作验证调频和解跳的原理，并分析其在实际应用中的效果。
2. 实验设备与方法2.1 实验设备本实验所需设备如下：- 信号发生器- 调频解调示波器- 音频音响- 高频调谐器2.2 实验方法实验分为两个阶段进行：调频和解跳。
2.2.1 调频1. 将信号发生器连接至调频解调示波器的输入端。
2. 设置信号发生器的输出波形和频率。
3. 打开音频音响，并调节适当音量。
4. 将调频解调示波器的输出连接至音频音响输入端。
5. 调节信号发生器的频率，观察音响输出是否能够听到声音。
2.2.2 解跳1. 将高频调谐器连接至调频解调示波器的输出端。
2. 通过高频调谐器调节解调示波器的输出频率。
3. 观察音响输出是否能够听到清晰的声音。
3. 实验结果与分析3.1 调频实验结果经过调节信号发生器的频率，我们成功地实现了调频信号的产生。
音频音响能够发出相应的声音，声音的音量和音调随信号发生器的频率变化而变化。
这验证了调频的基本原理，即通过改变载波信号的频率来传输原始信号。
3.2 解跳实验结果通过高频调谐器的调节，我们成功地实现了解跳效果的改善。
在初始状态下，音响输出的声音可能会出现跳变或者啸叫的现象。
随着高频调谐器的调节，音响输出的声音变得更加清晰，跳变和啸叫现象得到有效抑制。
这说明解跳过程起到了恢复原始信号的作用。
4. 实验讨论本实验的结果验证了调频和解跳的基本原理，并且证明了这两个过程对音频信号的传输质量有着重要影响。
然而，在实际应用中，我们需要考虑各种因素对调频和解跳效果的影响。
例如，信号发生器的输出频率范围、音频音响的输入灵敏度、高频调谐器的精度等。
在实际调频广播和解调过程中，可能会出现干扰、衰减、失真等问题。
变频器跳跃频率三种设置方法
变频器跳跃频率三种设置⽅法
跳跃频率⼜可以称为回避频率、跳转频率，是指如果在某⼀频率下，为了避免使机械系统发⽣谐振，采取回避频率的⽅法，变频器可以把发⽣谐振的频率跳过去，避免因振动加剧，使机械系统不能正常⼯作。
各种品牌的变频器都设有频率跳跃功能，⼀般有3个及以上的频率跳跃。
因变频器的品牌不同，回避频率的预置⽅法亦不同，⼀般有以下3种预置⽅法。
1、只设置跳跃频率
变频器只设置需要跳跃的频率，⽽跳跃频率范围则由变频器内定。
2、设定跳跃频率值和跳跃频率范围
当某个频率需要跳跃时，先设置这个频率值，再设置⼀个跳跃频率范围。
例如，需要跳跃频率分别为10Hz、20Hz、30Hz，跳跃频率范围为3Hz，则变频器在⼯作时9～11Hz、19~21Hz、29~31Hz之间的频率被跳跃。
3、设定跳跃频率的上端和下端频率
当变频器⼯作时，需要对某⼀频率进⾏回避，则可设定这⼀跳跃频率的上端频率和下端频率。
例如，需要跳跃的频率为40Hz，设置上端跳跃频率为41Hz，下端跳跃频率为39Hz，则变频
器⼯作时频率在(40±1) Hz范围内⽆输出。
需要指出的是，在频率上升或下降过程中则会直接通过跳跃频率⽽不会跳跃。
【实验】变频器的使用实验
【关键字】实验实验10 变频器的使用一、实验目的1 加深对变频器的结构与工作原理的了解。
2. 学习变频器的一般使用方法。
二、实验原理变频器一般是将工频交流电源通过整流转换成直流，再将直流利用大功率电子器件转换成频率和幅值都可调的交流电源。
变频器在交流异步电动机的无级调速等领域的应用越来越广泛，如图图使用变频器时应从以下三个方面学习和掌握其使用方法。
1. 主电路配线连接图，其中R、S、T为工频电源输入端（输入电压380V）；U、V、W为变频器输出端，连接到三相异步电动机上，三相异步电动机为三相星形连接，中性点不接地。
不能将工频交流电源连接至变频器的输出端子U、V、W上，否则会损坏变频器图内的大功率开关器件。
因实验用电动机容量小，制动电阻可不用。
2．控制电路配线连接控制电路连接线必须与主电路连接线分开配置，否则会引起干扰，使控制功能失灵，图，具体使用时，依据控制功能的要求可以酌情减去不必要的接线。
各控制线端的功能见表图4.10.3 VFD-A变频器的标准接线图表4.10.1 控制回路端子功能说明3. 参数设置变频器在使用时要依据使用功能和控制要求对其进交运行参数的设置，设置不同参数可以改变变频器的运行状态。
变频器的参数按属性可分为10个参数群，在实际的应用中可根据要求对各参数群中相关的参数进行设置。
变频器的参数设置参考3.4变频器介绍。
三．实验仪器和设备变频器，三相380V，1.5 kW 1台；三相异步电动机380V／250W 1台；实验控制板自制；万用表1块，转速表1块。
四．实验内容步骤为了实验接线方便，将变频器放在试验台上，并将变频器的主电路和控制电路的连接线端子引在试验台上的接线端上。
如图，实验时只要在接线柱上连接就可以了。
图4.10.4 变频器实验台接线图1．用键盘控制运行按图，通电后，首先进交运行参数设置，（，Pr-00参数为主频率输入来源选择，设定值d0000为主频率输入由面板数字操作器控制；Pr-01参数为运转指令来源选择、设定值为d0000为运转指令由面板数字操作器控制。
变频器频率不稳定原因
变频器频率不稳定原因引言：变频器是一种常见的电力调节设备，用于调节电机的转速和输出功率。
然而，有时候我们会遇到变频器频率不稳定的情况，这给生产运行带来了一定的困扰。
那么，造成变频器频率不稳定的原因是什么呢？本文将从多个方面进行分析，帮助读者更好地理解和解决这个问题。
一、电源问题稳定的电源是保证变频器正常运行的基础，而电源波动、电压不稳定等问题会直接影响变频器的输出频率。
具体来说，以下几个方面是常见的电源问题导致变频器频率不稳定的原因：1.1 电压波动电压波动是指电源输入的电压在一定范围内的变化。
如果电压波动较大，变频器会无法正常调节电机的转速，从而导致输出频率不稳定。
这可能是电源线路负载过重、供电电网负荷波动等原因造成的。
1.2 电源质量电源质量不佳也是导致变频器频率不稳定的一个重要原因。
例如，电源线路老化、接触不良、绝缘损坏等问题都会影响电源的稳定性，从而影响变频器的输出频率。
二、控制系统问题变频器的控制系统是保证其正常工作的核心部分，因此控制系统问题也是导致频率不稳定的常见原因。
以下是一些可能出现的控制系统问题：2.1 控制信号干扰控制信号干扰是指变频器输入的控制信号受到外界干扰而导致频率不稳定。
例如，电磁干扰、电缆布线不当等都可能引起控制信号的干扰，从而影响变频器的输出频率。
2.2 控制参数设置错误变频器的控制参数设置错误也会导致频率不稳定。
例如，频率设定值、加速时间、减速时间等参数设置不合理，都可能导致变频器输出频率的波动。
三、电机问题电机是变频器的输出设备，如果电机本身存在问题，也会导致频率不稳定。
以下是一些可能的电机问题：3.1 电机负载不均衡电机负载不均衡是指电机的负载分布不均匀，导致输出频率不稳定。
例如，电机受到外界扭矩干扰、轴承磨损不均等都会导致电机负载不均衡。
3.2 电机故障电机本身的故障也是导致频率不稳定的原因之一。
例如，电机绕组短路、轴承损坏等都会导致电机输出频率的波动。
维修电工技师之四FR-A700变频器的频率跳变-重庆科创职业学院
X0——启动 X1——停止 X2——低速 X3——中速 X4——高速 Y0——O图
X0——启动 X1——停止 X2——低速 X3——中速 X4——高速 Y0——正转 Y1——低速 Y2——中速 Y3——高速
电动机三速运行梯形图
X0——启动 X1——停止 X2——低速 X3——中速 X4——高速 Y0——正转 Y1——低速 Y2——中速 Y3——高速
电动机三速运行梯形图
若用不复位的外部开关 可按左图接线。 按 [PU/EXT] 键选择外部 运行模式，确认EXT灯亮。 接通 STF-SD 电机正转； 接通STR-SD电机反转。 调节电位器旋钮可调频 率 STR-SD，电机如何动作？ 问题：同时接通 STF-SD 和 怎样停止电机？可以按 PU 面板上的[STOP]吗？
变频器的频率跳变
[例1] 在18Hz～22Hz之间欲跳变至18Hz运行时，设置 Pr.31=18 Pr.32=22 1. 在PU模式下改变运行频率检查跳变效果。 2. 在EXT模式下按无级调速接线，旋转电位器旋钮，检 查频率跳变效果。 [例2] 方法与[例1]相同。
变频器的外部运行（无级调速）
变频器外部运行是利用外部的开关、电位器等元器 件将外部操作信号输入到变频器，控制变频器的运转。
重庆科创职业学院
变频器的多速运行
变频器的三速运行
此时，变频器应处于外部模式，EXT 灯亮。既要从 STF 或 STR 送入控制电动机转动信号，又要从外部端子 RH、RM、RL控制电动机运行频率。 设定变频器参数：高速 运 行 Pr.4=45Hz ， 中 速 Pr.5= 35Hz，低速 Pr.6=25Hz 接线操作：当 RH 信号 ON 时，电机按 45Hz 高速运行。 当 RM 信号 ON 时，按 35Hz 中速 运 行 。 当 RL 信 号 ON 时 ， 按 25Hz低速运行。
变频器实验报告
变频器实验报告引言变频器是一种电气设备，用于控制电动机的转速，实现运动控制和能量节约。
本次实验旨在通过实际操作，深入了解变频器的工作原理和应用。
一、实验目的通过实验，掌握变频器的基本操作方法，了解其在电动机控制方面的应用。
二、实验设备和材料1. 变频器2. 电动机3. 电源4. 实验线缆三、实验步骤1. 将电动机与变频器连接，并将电源接通。
2. 打开变频器控制面板，调节频率设定值为100Hz。
3. 打开电动机开关，观察电动机的运行状况。
4. 调节变频器的频率设定值，观察电动机转速的变化。
5. 将频率设定值调节至最小值，观察电动机的停止状况。
6. 调节变频器的其他参数，如加速时间、减速时间等，观察电动机的响应及运行特点。
四、实验结果与分析1. 实验结果：根据实验步骤进行操作后，观察到电动机能够根据变频器的设定进行正常运行。
随着频率设定值的增加，电动机的转速逐渐加快；当频率设定值较小时，电动机的转速较慢，甚至停止运行。
2. 分析：变频器通过控制输出频率，可以改变电动机的转速。
当频率设定值增加时，变频器会提供更高的频率给电动机，从而使其转速加快。
反之，当频率设定值减小时，变频器降低输出频率，进而降低电动机的转速。
因而，变频器具有灵活调节电机运转速度的能力。
五、实验总结通过本次实验，我们深入了解了变频器的工作原理和应用。
变频器作为电动机控制的关键设备，能够通过控制输出频率实现电机转速的控制。
这种变频控制不仅能够满足不同工况下的运行要求，还可以实现能耗的节约。
因此，变频器在工业生产中得到广泛应用。
六、实验心得本次实验让我更加深入地了解了变频器的原理和应用。
通过实际操作，我亲自感受到了变频器对电动机转速的控制作用。
变频器的应用不仅能够提高电机的效能，还可以实现电能的节约。
变频器的发展在工业自动化领域具有重要意义，希望能够进一步研究和应用该技术，实现工业生产的智能化和可持续发展。
七、参考文献1. 翟志红, 翁文玲. 电工技术基础实验教程[M]. 电子工业出版社, 2015.2. 林金寿, 任志宏, 魏才生. 变频器技术及其在船舶电力传动中的应用[J]. 电气传动, 2011, 41(01): 18-23.八、致谢感谢实验中给予我的指导和帮助的老师和同学们。
变频器基础实训电子课件——频率跳变的意义与设置的操作
设置某些范围内的频率不经过或输出。 （2）频率跳变的意义：当机械的固有频率和电机的
运行频率一致或接近时，机械的振动幅度会较大 （称为共振），采用频率跳变可使电机在运行时频 率变化的区间跳过会使机械产生共振的频率范围。 即避免机械共振。
参数(Pr) Pr.31 Pr.32 Pr.33 Pr.34 Pr.35 Pr.36
参数值（Hz） 5 10 20 30 35 40
跳变区间的 运行频率 （Hz）
9
5、将变频器转换成外部操作模式，启动 电机，增减运行频率，完成表5-3。
表5-3
参数(Pr) Pr.3 Pr.32 Pr.3 Pr.34 Pr.35 Pr.36
率跳 34 频率跳变2B
变） 35
频率跳变3A
36 频率跳变3B
初始值
内容
9999 9999 9999 9999 9999
（1）1A～1B、 2A～2B、3A～ 3B为跳变的频 率；
（2）9999，功 能无效
9999
4
说明 ①每一频率跳变区的A点即为该跳变区的
运行频率值； ②变频器的输出频率不能在每个跳变区的
Aቤተ መጻሕፍቲ ባይዱB之间的频率区域出现； ③当不用某一对频率跳变参数时，该对参
数都应设置为9999（出厂预置值）。
5
（2）设置方法
①按PU/EXT键切换到PU运行模式； ②按MODE键进行参数设定，监视器显示为Pr...； ③旋转M旋钮调节监视器显示为Pr.31； ④按SET键读取当前设定值； ⑤旋转M旋钮调节监视器显示为15； ⑥按SET键进行设定，监视器显示为Pr.31和15，
1
3
实验三变频原理实验
实验三 变频原理实验一、实验原理主要完成的实验为三相SPWM 、SVPWM 、及马鞍波变频原理实验及在各种变频模式下V/F 曲线的测定等。
异步电机转速基本公式为： ｎ＝)1(60s pf 其中n 为电机转速，f 为电源频率，p 为电机极对数，s 为电机的转差率。
当转差率固定在最佳值时，改变f 即可改变转速n 。
为使电机在不同转速下运行在额定磁通，改变频率的同时必须成比例地改变输出电压的基波幅值。
这就是所谓的VVVF （变压变频）控制。
工频50Hz 的交流电源经整流后可以得到一个直流电压源。
对直流电压进行PWM 逆变控制，使变频器输出PWM 波形中的基波为预先设定的电压/频率比曲线所规定的电压频率数值。
因此，这个PWM 的调制方法是其中的关键技术。
目前常用的变频器调制方法有SPWM ，马鞍波PWM ，和空间电压矢量PWM 等方式。
1、SPWM 变频调速方式：正弦波脉宽调制法（SPWM ）是最常用的一种调制方法，SPWM 信号是通过用三角载波信号和正弦信号相比较的方法产生，当改变正弦参考信号的幅值时，脉宽随之改变，从而改变了主回路输出电压的大小。
当改变正弦参考信号的频率时，输出电压的频率即随之改变。
在变频器中，输出电压的调整和输出频率的改变是同步协调完成的，这称为VVVF （变压变频）控制。
SPWM 调制方式的特点是半个周期内脉冲中心线等距、脉冲等幅，调节脉冲的宽度，使各脉冲面积之和与正弦波下的面积成正比例，因此，其调制波形接近于正弦波。
在实际运用中对于三相逆变器，是由一个三相正弦波发生器产生三相参考信号，与一个公用的三角载波信号相比较，而产生三相调制波。
如图6-1所示。
2、马鞍波PWM变频调速方式前面已经说过，SPWM信号是由正弦波与三角载波信号相比较而产生的，正弦波幅值与三角波幅值之比为m，称为调制比。
正弦波脉宽调制的主要优点是：逆变器输出线电压与调制比m成线性关系，有利于精确控制，谐波含量小。
