汽车尾气分析汽车发动机可燃混合气在燃烧过程中会产生HC、CO、NOX等有害气体和CO2、H20、O2等无害气体。

由于尾气成分与发动机的工况有最直接的联系，所以通过汽车尾气的检测可初步分析发动机的工作状况、性能好坏，可以检查包括燃烧情况、点火能量、进气效果、供油情况、机械情况等诸多方面。

更为重要的是，当发动机各系统出现故障时，尾气中某种成分必然偏离正常值，通过检测发动机不同工况下尾气中不同气体成分的含量，可判断发动机故障所在的部位。

尾气分析主要内容有混合气空燃比、点火正时及催化器转化效率等，主要分析的参数有CO、HC、CO2和氧（O2），还有空燃比（A/F）或相对空燃比（λ）。

NOX常常发生在高温大负荷的情况下，在没有底盘测功机时只能靠路试去测量，在此不作分析。

1. 空燃比和点火正时对尾气成分的影响HC是未燃燃料、可燃混合气不完全燃烧或裂解的碳氢化合物及少量的氧化反应的中间产物。

CO主要来自在空气不足的情况下可燃混合气的不完全燃烧，是汽油机尾气中有害成分浓度最大的物质。

CO2是可燃混合气燃烧的产物，它能够反映出燃烧的效率。

如图1所示，随着空燃比的增加，CO的排放浓度逐渐下降，HC 的排放浓度两头高、中间低，CO2的排放浓度中间高、两头低。

当空燃比小于14.7:1时（混合气变浓），由于空气量不足引起不完全燃烧，CO、HC的排放量增大。

空燃比越接近理论空燃比14.7:1，燃烧越完全，HC、CO的值越低，O2越接近于零，而CO2的值越高（最大值在13.5%~14.8%之间）。

而当混合气空燃比超过16.2:1时（混合气变稀），由于燃料成分过少，用通常的燃烧方式已不能正常着火，产生失火，使未燃HC大量排出。

混合气过浓将产生大量的CO、HC，混合气过稀将引起失火而生成过多的HC。

如图2所示，点火提前角对CO的排放没有太大影响，过分推迟点火会使CO没有时间完全氧化而引起CO排放量增加，但适度推迟点火可减小CO排放。

尾气检测在汽车排除故障中的应用

一
通过对现阶段汽车尾气的分析，町火花塞时，发现一个缸的高压线短路，
以得知，可以通过以下几个模块进行故障问题的检测及其判断。比如进行空气泵故障、混合气体浓度的判断、排气系统的泄漏等情况，进行汽车尾气故障的检测，以满足当下工作的需要。在判断过程中需要明确，ＨＣ的具体读数程度，如果其读数比较高，这就说明燃油过程中并没有进行有效的燃烧，这与其汽缸内部压力，发动机的自身温度等密切相关的，如果其油箱内部的油气过度的蒸发，其混合气过于稀薄，其点火正时不准确都会影响ＨＣ读数的变化情况。在判断过程中，如果ＣＯ的读数比较低，比如是零或接近零，就可以判断ｆＩ｛混合气的充分燃烧情况，如果其内部的一氧化碳含量高，就说明其燃油的供给比较多的，其空气的供给比较小。这就说明了其燃油供给系统及其空气供给系统存在着一系列的故障，比较常见的问题是过高的燃油压力问题，不清洁的空气滤清器等，都会导致汽车运作过程中的故障问题。ＣＯ的含量过低，则表明混合气过稀，故障原因有：燃油油压过低、喷油嘴堵塞、真空泄漏、ＥＧＲ阀泄漏等。
摘要：为了满足现阶段汽车故障排除的需要，尾气检测方案的优化是必要的，这就需要进行发动机性能的分析，进行其燃烧、点火、进气等环节的分析，从而满足发动机在不同工作模块中的尾气检测的需要，进行发动机故障问题的解决。关键词：尾气检测；存在问题；总结应用；基本结论；故障诊断

汽车尾气分析仪的检测常见故障有哪些及技术交流

汽车尾气分析仪的检测常见故障有哪些及技术交流汽车尾气分析仪的检测常见故障有哪些汽车尾气分析仪就是用来分析汽车尾气成分的仪器。

其紧要用作环保部门、教学科研、交通部门以及汽车制造和4S店等，我们可以去汽配城或者直接找汽配商城购买即可。

在平常的汽修当中，假如能够快捷的运用这个机器，对于检测汽车的一些故障时特别便利的。

1.判定系统故障假如测试结果显示HC、O的指数很高，那么有可能是点火系统不良导致的，还有一种可能性就是混合气过稀识货而引起的。

假如发觉CO、HC的指数高，CO2和O2的指数低，那么要当心发动机工作的混合气很浓。

假如CO2和CO的指数相反，那么有可能是燃烧室中的氧气不足，导致无法正常燃烧。

2.汽车尾气分析仪检查排气管和三元催化器堵塞尾气分析仪能够用来检测排气管和三元催化器有没有发生堵塞的情况。

把尾气分析仪的取样探头放到进气歧管的真空管里，启动发动机，并且加速，这时分析仪就可以检测真空管内有没有HC。

假如有，那么说明排气管和三元催化器有一处是发生了堵塞的情况，需要做进一步的检修。

3.汽车尾气分析仪检测汽缸垫损坏在汽修当中，汽缸垫损坏属于比较常见的故障。

传统的检修方法当中，要想检测汽缸垫是否算坏，大多数接受的是解体后检查。

这种检查方法不仅大费周章而且对维护和修理人员的技术水平也是一个考验。

用汽车尾气分析仪则要简单得多。

把取样探头放到冷却液储液罐当中，悬空放置，不要探入液面下。

然后启动发动机，假如HC的指数加添，那么就可以断定汽缸垫已经损坏，需要进行更换维护和修理。

4.检查车厢内的汽油味来源由于泄露或者密封不良等原因导致汽车的车厢内的汽油味道过重，可以用尾气分析仪来检测来源。

把分析仪的探头在车厢内缓缓移动，当某一部位的HC指数明显加添时，说明该部位可能显现了泄露或者密封不良。

紧要功能特点可执行多模式双怠速检测汽车排气中的HC、CO、CO2、O2、NO浓度值；高亮度大屏幕液晶显示，全中文操作菜单；可进行压缩天然气（CNG）、液化石油气（LPG）、乙醇等多燃料车辆检测；具备车牌输入、200组数据存储、查阅和RS — 232数字通讯接口；标配感应式转速测量钳；标准预热10分钟，具备5分钟速预热应急检测功能；符合国标ISO 3930和国际OIML R99 I级精度。

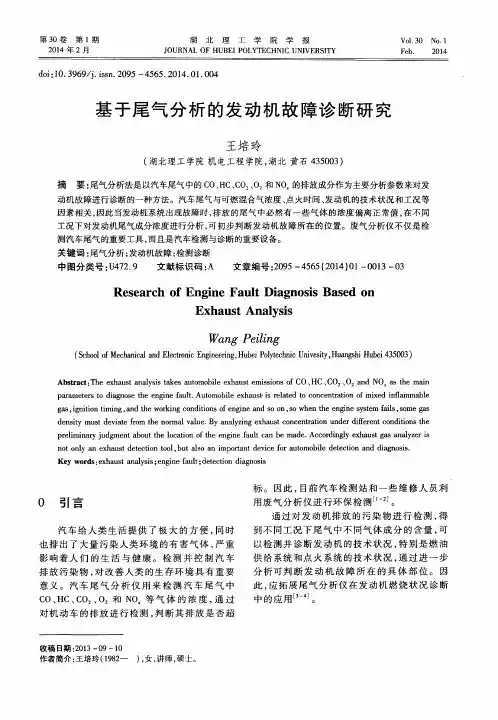

基于尾气分析的发动机故障诊断研究
