铝合金桥架标准
铝合金桥架标准铝合金桥架标准是电气行业中的一个重要标准，它规定了铝合金桥架的规格、尺寸、性能要求等方面的内容。
以下是关于铝合金桥架标准的详细介绍。
一、铝合金桥架的分类铝合金桥架根据结构形式和用途的不同，可以分为以下几类：槽式铝合金桥架：槽式铝合金桥架是一种封闭式的桥架，其结构为梯形槽式，适用于敷设截面较小、数量较多的电缆。
托盘式铝合金桥架：托盘式铝合金桥架是一种开放式的桥架，其结构为梯形或槽形，适用于敷设截面较大、数量较少的电缆。
网格式铝合金桥架：网格式铝合金桥架是一种开放式的桥架，其结构为网格状，适用于敷设大量电缆或管道。
其他类型的铝合金桥架：如组合式铝合金桥架、插接式铝合金桥架等，适用于不同的敷设需求。
二、铝合金桥架的规格和尺寸宽度和高度：铝合金桥架的宽度和高度应根据电缆的尺寸和数量来确定，一般宽度为100mm、150mm、200mm、300mm、400mm、600mm、800mm、1200mm等，高度为200mm、300mm、400mm、600mm等。
厚度：铝合金桥架的厚度应根据承载电缆的重量和桥架跨度来确定，一般厚度为1.2mm、1.5mm、2.0mm、2.5mm等。
长度：铝合金桥架的长度应根据敷设电缆的长度和安装要求来确定，一般长度为2m、3m、4m、6m等。
三、铝合金桥架的性能要求承载能力：铝合金桥架的承载能力应满足敷设电缆的重量和跨度要求，承载能力应符合相关标准的规定。
耐腐蚀性：铝合金桥架应具有良好的耐腐蚀性，符合相关标准的规定。
绝缘性能：铝合金桥架的绝缘性能应符合相关标准的规定，能够保证电缆的安全运行。
耐火性能：铝合金桥架应具有一定的耐火性能，能够在火灾时保持一段时间的承载能力，为人员逃生和设备安全提供一定的保障。
机械性能：铝合金桥架应具有一定的机械性能，如弯曲性能、拉伸性能、冲击性能等，能够满足安装和维护的要求。
热稳定性：铝合金桥架应具有一定的热稳定性，能够在高温环境下保持稳定的工作性能。
桥架安装要求规范标准[详]
![桥架安装要求规范标准[详]](https://img.taocdn.com/s3/m/4ab0d8f833d4b14e85246867.png)
一、范围本工艺适用于工业和民用工程中动力、照明、仪表和弱电分项敷设10kV及以下电力电缆、控制和弱电电缆的钢制电缆桥架安装。
二、定义本标准采用下列定义由钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式三种。
小规格的无孔托盘，常称为线槽，用为敷设电线)。
又称截面利用率。
是桥架内敷设的电缆和电线包括其绝缘层在内的总截面占桥架内截面的百分比。
承载桥架的立柱、托臂、一字型、L型和门型等支持件的总称。
安装和检修时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷。
三、工艺流程┏━━━━━━━━━━┓┏━━━━━━━┓技术和物资准备┣━━→┃桥架检查┣━━┗━━━━━━━━━━┛┗━━━━━━━┛┏━━━━━━━┓┏━━━━━━━━━━┓━→┃桥架定位┣━━→┃支吊架制作安装┣━━┗━━━━━━━┛┗━━━━━━━━━━┛┏━━━━━━━┓┏━━━━━━━┓━→┃桥架安装┣━━→┃桥架接地┣━━━┗━━━━━━━┛┗━━━━━━━┛┏━━━━━━━━━━┓━→┃质量自检和互检┃┗━━━━━━━━━━┛四、工艺过程1. 熟悉桥架施工图(设计内容见附录A)和有关的电缆与电线敷设图、有关的建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋和工艺管道及设备布置图)。
了解可能与桥架平行相近、交叉、甚至可能重合的风管、水管、工艺管及各种设备走向、位置，了解各种管道和设备内的介质及表面温度、有无保温，了解桥架支、吊架安装部位的建筑部位(顶、墙、柱等)的承重能力和牢度，了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等。
从保证施工质量、安全和使用(和投产)要求的角度，认真审图，提出设计施工图存在问题和解决问题的建议，请设计单位及时解决。
2. 审查桥架施工图时，应特别注意以下三个方面是否存在问题:A. 电缆从底部引出和从侧面引出的桥架。
电缆桥架资料
用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。
一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。
2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。
2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。
2）敷设在消防线路中。
3）敷设在海拔2000米以上。
3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。
桥架规范要求
桥架规范要求桥架是一种用于电气线路敷设的设备，通常用于建筑物、工厂、仓库等场所。
为了确保桥架的安全、稳定、可靠运行，需要遵守一定的桥架规范要求。
下面将详细介绍桥架规范要求的相关内容。
1. 设计要求：- 桥架的设计应符合电气线路敷设的需要，能够保护电缆和线路不受外部环境的损害。
- 桥架的设计应按照相应的国家或行业标准进行，确保其结构和强度满足要求。
- 设计时要充分考虑桥架的承载能力，确保其能够承受电缆和线路的重量。
- 桥架的设计应考虑可维护性和可拆卸性，方便后期的维修和更换。
2. 材料要求：- 桥架的材料一般选择耐腐蚀、耐候性好的钢材，常用的有冷轧钢板和热镀锌材料。
- 桥架的材料应符合相应的国家或行业标准，具备良好的机械性能和耐用性。
- 材料的选择应根据实际使用情况进行，如在潮湿环境或高温环境下使用，需选择耐腐蚀和耐高温的材料。
3. 安装要求：- 桥架的安装应按照相应的国家或行业标准进行，确保安装的质量和稳定性。
- 安装前要对施工现场进行勘察和测量，确保桥架的安装位置和长度符合要求。
- 安装时要注意桥架的对齐和平整度，确保电缆和线路能够顺利敷设。
- 安装完成后要进行必要的试验和检查，确保桥架的质量和安全性能。
4. 使用和维护要求：- 桥架的使用应按照相应的国家或行业标准进行，避免超载和误用。
- 定期对桥架进行检查和维护，及时清理和修复损坏的部件。
- 对于存在安全隐患或损坏严重的桥架，要及时更换或修复。
- 使用过程中严禁做非正常负荷的操作，以免对桥架造成损坏或危险。
综上所述，桥架规范要求是保证桥架安全、稳定、可靠运行的重要措施。
符合桥架规范要求的设计、材料选择、安装和使用，可以有效地减少事故发生的概率，延长桥架的使用寿命，提高电气线路的安全性和稳定性。
因此，在进行桥架的设计、生产和使用过程中，必须严格遵守桥架规范要求，确保桥架的质量和安全性能。

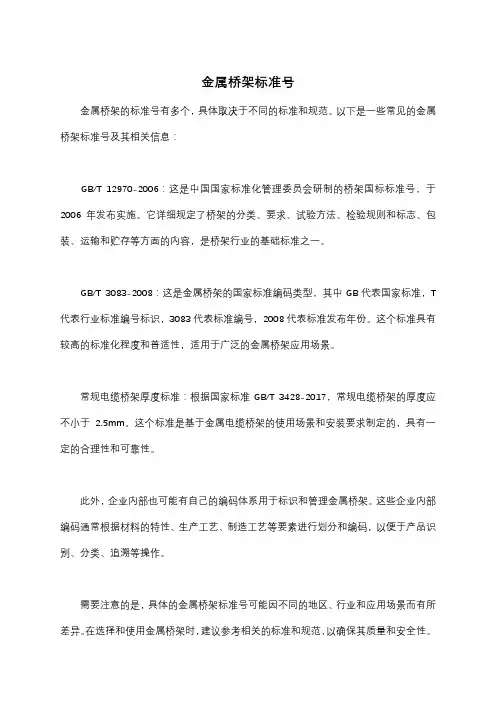

金属桥架标准号
金属桥架标准号
金属桥架的标准号有多个，具体取决于不同的标准和规范。
以下是一些常见的金属桥架标准号及其相关信息：
GB/T 12970-2006：这是中国国家标准化管理委员会研制的桥架国标标准号，于2006年发布实施。
它详细规定了桥架的分类、要求、试验方法、检验规则和标志、包装、运输和贮存等方面的内容，是桥架行业的基础标准之一。
GB/T 3083-2008：这是金属桥架的国家标准编码类型，其中GB代表国家标准，T 代表行业标准编号标识，3083代表标准编号，2008代表标准发布年份。
这个标准具有较高的标准化程度和普适性，适用于广泛的金属桥架应用场景。
常规电缆桥架厚度标准：根据国家标准GB/T 3428-2017，常规电缆桥架的厚度应不小于2.5mm。
这个标准是基于金属电缆桥架的使用场景和安装要求制定的，具有一定的合理性和可靠性。
此外，企业内部也可能有自己的编码体系用于标识和管理金属桥架。
这些企业内部编码通常根据材料的特性、生产工艺、制造工艺等要素进行划分和编码，以便于产品识别、分类、追溯等操作。
需要注意的是，具体的金属桥架标准号可能因不同的地区、行业和应用场景而有所差异。
在选择和使用金属桥架时，建议参考相关的标准和规范，以确保其质量和安全性。

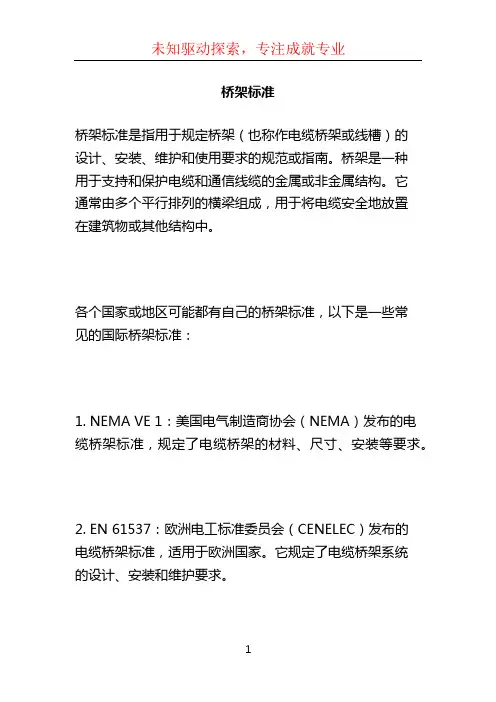

桥架标准 (2)
桥架标准
桥架标准是指用于规定桥架（也称作电缆桥架或线槽）的
设计、安装、维护和使用要求的规范或指南。
桥架是一种
用于支持和保护电缆和通信线缆的金属或非金属结构。
它
通常由多个平行排列的横梁组成，用于将电缆安全地放置
在建筑物或其他结构中。
各个国家或地区可能都有自己的桥架标准，以下是一些常
见的国际桥架标准：
1. NEMA VE 1：美国电气制造商协会（NEMA）发布的电缆桥架标准，规定了电缆桥架的材料、尺寸、安装等要求。
2. EN 61537：欧洲电工标准委员会（CENELEC）发布的
电缆桥架标准，适用于欧洲国家。
它规定了电缆桥架系统
的设计、安装和维护要求。
3. IEC 61534：国际电工委员会（IEC）发布的电缆桥架标准，为全球范围内的电缆桥架系统提供了一致的设计和测试要求。
此外，还有一些行业标准，如ANSI/TIA-569-D（美国电信产业协会）、ISO/IEC 14763-2（国际标准化组织）等。
这些标准根据不同环境和需求，对桥架的要求进行了详细的规定，旨在确保电缆的安全、可靠和有效的布线。
金属电缆桥架国家标准
金属电缆桥架国家标准
金属电缆桥架是一种用于支撑、保护和安装电缆的设备，广泛应用于工业和民
用建筑中。
为了规范金属电缆桥架的设计、安装和使用，国家相关部门制定了一系列的标准，以确保金属电缆桥架的质量和安全性。
首先，金属电缆桥架的国家标准规定了其材质和制造工艺。
金属电缆桥架通常
由镀锌钢或不锈钢制成，国家标准对其材质的选择和生产工艺进行了详细的规定，以确保金属电缆桥架具有足够的强度和耐腐蚀性，能够在各种环境条件下长期稳定地使用。
其次，国家标准对金属电缆桥架的设计和安装提出了要求。
标准规定了金属电
缆桥架的尺寸、荷载能力、安装方式等方面的要求，以确保其能够满足电缆的支撑和保护需求。
此外，标准还对金属电缆桥架的安装方法和注意事项进行了详细规定，以确保其安装质量和安全性。
另外，国家标准还对金属电缆桥架的使用和维护提出了要求。
标准规定了金属
电缆桥架的使用环境和条件，以及对其定期检查和维护的要求，以确保其在使用过程中能够保持良好的状态，确保电缆的安全运行。
总的来说，金属电缆桥架国家标准的制定，对于规范金属电缆桥架的设计、安
装和使用起到了至关重要的作用。
遵循国家标准，能够有效地提高金属电缆桥架的质量和安全性，保障电缆系统的正常运行，对于工业和民用建筑来说具有重要的意义。
因此，作为金属电缆桥架的生产厂家和使用单位，应当严格遵守国家标准，确
保金属电缆桥架的设计、生产、安装和使用符合相关标准要求，以确保电缆系统的安全可靠运行。
同时，国家相关部门也应当加强对金属电缆桥架的监督检查，确保金属电缆桥架的质量和安全性，为工业和民用建筑的发展提供有力支持。
桥架选型标准(2019版)
桥架选型标准（2019版）电缆桥架简介：电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，避免电缆收到外界要素的损坏。
电缆桥架由支架、托臂和设备附件组成，首要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。
桥架可独立架起设备，也可以敷设在建筑物和管廊支架上。
且全部零件需进行镀锌处理，如需安装在室外或防腐环境都具有优秀的耐腐蚀功用。
电缆桥架型号：市面常用的桥架型号分别是：槽式电缆桥架、托盘式电缆桥架、梯式电缆桥架槽式电缆桥架：槽式电缆桥架像箱子一样，是一种全封闭型的电缆桥架。
托盘式电缆桥架：托盘式桥架是半密封形，外观与槽式桥架相似，但是区别在托盘式桥架下底开孔，在保证的密封性的同时增强了散热性。
梯式电缆桥架：梯式电缆桥架简称“ 梯式桥架” 它外型独特像梯子形状，中间焊有横杆支撑，使得桥架的重量轻且承重能力极强，且具有良好的散热性。
电缆桥架材质分类：按材质可分为：镀锌电缆桥架、铝合金电缆桥架、不锈钢电缆桥架镀锌电缆桥架：由冷轧板通过镀锌附着在表面制成镀锌桥架，拥有良好的防腐和抗干扰能力。
桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》铝合金桥架：采用1060铝板制作，该铝板铝含量高达99.6%以上，铝合金梯式桥架具有抗腐蚀、耐磨、防水和使用寿命长等性能。
桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》不锈钢桥架：用304不锈钢型号材质制造而成，表面一般不需要处理，其性能及价值比其他材质桥架要高。
桥架执行标准应符合 JB/T 10216-2013《电控配电用电缆桥架》、GB/T 20878-2007《不锈钢和耐热钢牌号及化学成分》电缆桥架表面处理分类：按表面处理可分为：防火电缆桥架、喷塑电缆桥架、热镀锌电缆桥架防火桥架：是由在一般镀锌桥架外层加防火涂料,防火桥架遇火后不会焚烧，然后隔绝火势延伸，具有极其优良的防火阻火作用，又具有耐火、耐油、耐腐蚀、无毒、无污染，全体装置便利，结构合理，运用寿命长，而且漂亮。
桥架规范
电缆桥架国家标准线槽国家标准电缆桥架国家标准线槽国家标准以钢制电缆桥架工程设计规范 CECS31∶2006 为基础，由中国工程建设标准化协会电气工程委员会修订。
（电缆桥架宽度允许最小板厚电缆桥架宽度≤150 1.0 150＜电缆桥架宽度≤300 1.2 300＜电缆桥架宽度≤500 1.5 500＜电缆桥架宽度≤800 2.0 电缆桥架宽度＞800 2.2具体内容如下：1 、范围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。
2、规范性引用文件GB/T 93-1987 弹簧垫圈GB/T 97.1-2002 平垫圈 A 级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓 C 级GB/T 6170-1986 六角螺母 A 级和 B 级GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带3 、分类1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。
分别用代号 C、P、T、ZH 表示。
2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。
3. 3 型号4.4 基本结构参数电缆桥架的基本结构参数见表 1。
表1 单位为毫米结构参数长度 L 宽度 B 高度 B 100、200、300、 2000、3000、尺寸系列 400、500、600、60、75、100、150、200 4000、6000 800 注：尺寸系列以外的特殊要求，可按合同双方协议制造。
铝合金桥架的国家标准
铝合金桥架的国家标准铝合金桥架是一种常见的桥梁结构，其在现代交通建设中起着重要的作用。
为了确保铝合金桥架的质量和安全性，国家对其进行了严格的标准规定。
本文将对铝合金桥架的国家标准进行详细介绍，以便相关行业人士和普通公众更好地了解和应用这一标准。
首先，铝合金桥架的国家标准主要包括了桥梁的设计、材料、施工、验收等方面的规定。
在设计方面，国家标准要求铝合金桥架的结构应符合相关的力学原理和建筑规范，保证其在承载荷载和抗风压等方面具有足够的安全性和稳定性。
在材料选择方面，国家标准规定了铝合金桥架所使用的材料应符合国家标准，保证其质量和可靠性。
在施工和验收方面，国家标准也对相关的工艺流程和质量检验进行了详细的规定，以确保铝合金桥架在施工过程中和最终交付使用时都能够达到国家标准要求的质量水平。
其次，铝合金桥架的国家标准还对其使用和维护提出了相应的要求。
在使用方面，国家标准要求铝合金桥架应按照设计要求和使用说明进行正确安装和使用，以确保其在使用过程中不发生安全事故。
在维护方面，国家标准规定了铝合金桥架的定期检查和维护要求，以延长其使用寿命并保证其安全可靠地运行。
总之，铝合金桥架的国家标准对其设计、材料、施工、验收、使用和维护等方面进行了全面的规定，旨在保证铝合金桥架在建设和使用过程中的质量和安全性。
相关行业人士和普通公众应当严格遵守和应用这一标准，以确保铝合金桥架的质量和安全，为现代交通建设和发展提供可靠的保障。
同时，相关部门和单位也应加强对铝合金桥架国家标准的宣传和培训，以提高人们对这一标准的认识和理解，推动其在实际工作中的有效应用。
通过共同努力，可以更好地发挥铝合金桥架在现代交通建设中的作用，为社会和经济的发展做出更大的贡献。
铝合金电缆桥架国家标准
铝合金电缆桥架国家标准铝合金电缆桥架是一种用于支撑电缆的重要设备，它在电力、通信、建筑等领域起着至关重要的作用。
为了规范铝合金电缆桥架的生产和使用，国家颁布了一系列的标准，以确保其安全可靠、质量稳定。
本文将就铝合金电缆桥架国家标准进行详细介绍，以便更好地指导相关生产和使用。
首先，铝合金电缆桥架国家标准主要包括了材料、结构、安装、检测等方面的内容。
在材料方面，标准规定了铝合金电缆桥架所使用的材料应符合国家相关标准，具有一定的机械性能和耐腐蚀性能。
在结构方面，标准对铝合金电缆桥架的外形尺寸、连接方式、表面处理等进行了详细的规定，以确保其结构稳定、安装方便。
在安装方面，标准规定了铝合金电缆桥架应按照相关规范和要求进行安装，确保其在使用过程中不会出现安全隐患。
在检测方面，标准对铝合金电缆桥架的外观质量、尺寸偏差、表面处理质量等进行了详细的检测方法和要求，以确保其质量稳定、可靠耐用。
其次，铝合金电缆桥架国家标准的制定对于提高铝合金电缆桥架的质量和安全性具有重要意义。
通过严格的标准要求，可以有效地规范铝合金电缆桥架的生产和使用，提高其质量稳定性和安全可靠性。
同时，标准的制定也可以促进铝合金电缆桥架行业的健康发展，推动相关企业不断提升技术水平，提高产品质量，满足市场需求。
最后，铝合金电缆桥架国家标准的执行需要相关生产企业和使用单位高度重视。
生产企业应严格按照国家标准要求进行生产，确保产品质量稳定可靠；使用单位应严格按照国家标准要求进行安装和使用，确保设备运行安全可靠。
同时，相关部门应加强对铝合金电缆桥架产品的监督检查，发现问题及时进行整改，确保产品质量和安全性。
综上所述，铝合金电缆桥架国家标准的制定和执行对于规范铝合金电缆桥架的生产和使用具有重要意义，有利于提高产品质量和安全性，促进行业的健康发展。
希望相关企业和单位能够严格执行国家标准要求，共同推动铝合金电缆桥架行业的发展。
铝合金电缆桥架执行标准
铝合金电缆桥架执行标准
铝合金电缆桥架是一种用于支撑、固定和保护电缆的重要设备，其执行标准对
于保障电缆的安全运行和延长电缆使用寿命起着至关重要的作用。
本文将对铝合金电缆桥架执行标准进行详细介绍，以便相关人员能够更好地了解和遵守相关标准。
首先，铝合金电缆桥架的执行标准应符合国家相关标准要求，如《电缆桥架及
支架技术条件》（GB/T 3048-2007）和《建筑电气工程施工及验收规范》（GB 50260-2015）等。
这些标准规定了铝合金电缆桥架的材质、尺寸、安装要求、质量
检验等方面的具体要求，对于保证铝合金电缆桥架的质量和使用效果具有重要意义。
其次，铝合金电缆桥架的执行标准还应考虑到实际工程应用的需求。
在不同的
工程场景下，对于铝合金电缆桥架的要求可能会有所不同，因此在执行标准中应充分考虑到各种实际情况，确保执行标准的灵活性和适用性。
另外，铝合金电缆桥架的执行标准还应包括对于安全、环保、节能等方面的要求。
在电缆桥架的设计、制造、安装和使用过程中，应当注重安全生产，保障施工人员和设备的安全。
同时，还应考虑到环保和节能的要求，推动铝合金电缆桥架的绿色发展，减少资源浪费和环境污染。
最后，铝合金电缆桥架的执行标准应包括对于质量管理和质量检验的要求。
在
生产和使用铝合金电缆桥架的过程中，应当建立健全的质量管理体系，加强对于产品质量的监控和检验，确保产品符合相关标准要求，提高产品质量和可靠性。
总之，铝合金电缆桥架的执行标准对于保障电缆的安全运行和延长电缆使用寿
命具有重要意义。
相关人员应当充分了解和遵守相关执行标准，确保铝合金电缆桥架的质量和使用效果，推动电缆桥架行业的健康发展。
2013桥架标准
2013桥架标准，即《JB/T10216—2013电控配电用电缆桥架》标准，规定了托盘、梯架的宽度与桥架厚度的对应关系。
托盘、梯架的宽度不同，桥架厚度要求也不同。
1.托盘、梯架的宽度小于等于150mm：
•钢制桥架厚度应为1.0mm；
•铝合金桥架厚度至少为1.2mm；
•玻璃钢制桥架厚度最小为3.0mm。
1.托盘、梯架的宽度大于300mm小于等于500mm：
•钢制桥架厚度应为1.5mm；
•铝合金桥架厚度至少为2.0mm；
•玻璃钢制桥架厚度最小为4.0mm。
1.托盘、梯架的宽度大于500mm小于等于800mm：
•钢制桥架厚度应为2.0mm；
•铝合金桥架厚度至少为2.2mm；
•玻璃钢制桥架厚度最小为4.5mm。
1.托盘、梯架的宽度大于800mm：
•钢制桥架厚度应为2.2mm；
•铝合金桥架厚度至少为2.5mm；
•玻璃钢制桥架厚度最小为5.0mm。
此外，电镀锌表面最薄锌层厚度不得低于允许厚度的80%，且不应超过20%的测试点；阳极氧化表面最薄膜厚度不得低于允许厚度的80%。
以上信息仅供参考，建议查阅《JB/T10216—2013电控配电用电缆桥架》标准原文获取更详细准确的信息。
2024版铝合金桥架订购协议
2024版铝合金桥架订购协议本合同目录一览第一条定义与解释1.1 合同1.2 双方1.3 产品1.4 订单1.5 交货期1.6 价格1.7 付款条件1.8 质量标准1.9 保修1.10 违约1.11 争议解决第二条产品的具体描述2.1 产品类型2.2 尺寸与规格2.3 材质2.4 颜色2.5 其他特殊要求第三条订单与确认3.1 订单提交3.2 订单确认3.3 订单变更3.4 订单取消第四条交货与交货期4.1 交货地点4.2 交货方式4.3 交货期延误4.4 提前交货4.5 交货验收第五条价格与支付5.1 价格条款5.2 支付条件5.3 支付方式5.4 支付时间5.5 利息第六条质量与检验6.1 质量标准6.2 质量保证6.3 检验程序6.4 质量争议第七条保修与维修7.1 保修期限7.2 保修范围7.3 维修服务7.4 保修条款第八条违约责任8.1 双方违约8.2 违约赔偿8.3 违约解决第九条争议解决9.1 协商解决9.2 调解9.3 仲裁9.4 法律适用第十条合同的生效与终止10.1 合同生效10.2 合同终止10.3 合同解除第十一条一般条款11.1 通知11.2 完整协议11.3 继承11.4 不可抗力11.5 法律变更第十二条保密条款12.1 保密义务12.2 保密期限12.3 例外情况第十三条知识产权13.1 知识产权归属13.2 知识产权保护13.3 侵权责任第十四条附录14.1 产品详细目录14.2 技术参数14.3 订单格式14.4 付款凭证14.5 其他附件第一部分：合同如下：第一条定义与解释1.2 双方：甲方为买方，乙方为供应商。
1.3 产品：指本合同约定的铝合金桥架，包括所有附件和配件。
1.4 订单：甲方根据需求向乙方提交的购买铝合金桥架的书面文件。
1.5 交货期：乙方根据订单约定的时间将产品交付给甲方的时间段。
1.6 价格：双方约定的产品购买价格，包括单价和总价。
1.7 付款条件：双方约定的支付产品款项的方式和期限。
金属桥架厚度标准
金属桥架厚度标准金属桥架是一种用于支撑电缆、线路和管道的重要设备，其厚度标准直接关系到使用安全和稳定性。
在选择金属桥架时，合理的厚度标准是至关重要的。
下面将详细介绍金属桥架厚度标准的相关内容。
首先，金属桥架的厚度标准应符合国家相关标准规定。
在中国，金属桥架的厚度标准应符合GB/T 2518-2008《连续热镀锌钢板和钢带》标准。
根据该标准，金属桥架的厚度应在0.5mm以上，以确保其具有足够的承载能力和抗风压能力。
同时，金属桥架的厚度标准也应符合工程设计要求，根据具体工程项目的需要确定合适的厚度标准。
其次，金属桥架的厚度标准应考虑到使用环境和条件。
在不同的使用环境下，金属桥架所承受的荷载和环境腐蚀程度不同，因此其厚度标准也应有所区别。
在潮湿、腐蚀严重的环境中，金属桥架的厚度应相对较大，以提高其抗腐蚀能力和使用寿命。
而在一般环境下，适当的厚度标准可以满足基本的使用需求。
另外，金属桥架的厚度标准还应考虑到成本和效益的平衡。
过大的厚度标准会增加材料成本和加工难度，而过小的厚度标准则可能无法满足使用要求，因此在确定金属桥架的厚度标准时，需要综合考虑成本和效益，选择合适的厚度标准。
最后，金属桥架的厚度标准也应符合安全使用的要求。
金属桥架作为支撑电缆、线路和管道的重要设备，其承载能力和稳定性直接关系到使用安全。
因此，在确定金属桥架的厚度标准时，需要充分考虑其安全性能，确保其能够承受设计荷载，并经受住各种外部环境的影响。
综上所述，金属桥架的厚度标准是一个综合考量的结果，需要符合国家标准规定、适应使用环境和条件、平衡成本和效益、保证安全使用等多方面的要求。
只有在综合考虑各种因素的基础上确定合理的厚度标准，才能保证金属桥架的质量和稳定性，满足工程项目的需要。
桥架国标的标准号
桥架国标的标准号桥架是现代建筑中常用的一种结构，其主要作用是支撑电缆、管道等设备。
为了保证桥架产品的安全性和可靠性，国家制定了一系列相关的标准，其中就包括桥架国标。
那么，桥架国标的标准号是什么呢？桥架国标的标准号是GB/T 12970-2006。
这个标准是由中国国家标准化管理委员会研制的，于2006年发布实施。
该标准规定了桥架的分类、要求、试验方法、检验规则和标志、包装、运输和贮存等方面的内容，是桥架行业的基础标准之一。
在桥架国标中，对桥架的分类进行了详细的说明。
桥架可以分为悬挂式桥架、支架式桥架、梁式桥架、折叠式桥架等。
其中，悬挂式桥架指的是将桥架直接挂在天花板或墙壁上的结构；支架式桥架则是通过支架支撑在地面上，适用于室外或室内场所；梁式桥架则是利用桥架横梁的结构支撑电缆等设备；折叠式桥架则是可以按需折叠的桥架，具有较强的灵活性。
此外，桥架国标还详细规定了桥架的要求和试验方法。
其中，要求主要涉及桥架的外观、尺寸、材质、表面处理、安装方式等方面，以确保桥架的安全性和可靠性。
试验方法包括静载试验、疲劳试验、防腐蚀试验等，目的是检验桥架的各项性能是否符合标准要求。
最后，桥架国标还对桥架的检验规则和标志、包装、运输和贮存等方面进行了规定。
检验规则主要是为了保证桥架产品的质量，标志则是为了使消费者能够识别桥架产品的品牌和性能，包装、运输和贮存则是为了避免桥架产品在运输和储存过程中受到损坏或腐蚀。
综上所述，桥架国标的标准号是GB/T 12970-2006，该标准详细规定了桥架的分类、要求、试验方法、检验规则和标志、包装、运输和贮存等方面的内容，是桥架行业的基础标准之一。
在生产和使用桥架产品时，必须遵守该标准的要求，以保证桥架产品的安全性和可靠性。
铝合金桥架的国家标准
铝合金桥架的国家标准
铝合金桥架是一种用于支撑电力线路的重要设备，其质量直接关系到电力线路的安全稳定运行。
为了保障铝合金桥架的质量和安全性能，国家对其制定了一系列的标准，以确保其符合国家标准，满足电力线路的使用要求。
首先，铝合金桥架的国家标准主要包括对其材质、结构、制造工艺、安装要求等方面的规定。
在材质方面，国家标准对铝合金桥架的材料成分、力学性能、耐腐蚀性能等都做出了具体的要求，以保证其具有足够的强度和耐久性。
在结构方面，国家标准规定了铝合金桥架的外形尺寸、连接方式、防腐蚀处理等要求，以确保其稳定可靠。
在制造工艺和安装要求方面，国家标准也对铝合金桥架的制造工艺、质量控制、安装方法、验收标准等做出了详细规定，以保证其制造和安装的质量和安全性能。
其次，铝合金桥架的国家标准还对其使用环境、荷载要求、防腐蚀措施等方面做出了具体规定。
在使用环境方面，国家标准规定了铝合金桥架的使用温度范围、使用湿度要求、使用海拔高度限制等，以确保其在不同的使用环境下能够稳定可靠地工作。
在荷载要求方面，国家标准规定了铝合金桥架的设计荷载、安全荷载、极限荷载等，以确保其能够承受不同荷载条件下的使用要求。
在防腐蚀措施方面，国家标准规定了铝合金桥架的防腐蚀涂层、防腐蚀处理、防腐蚀检测等要求，以确保其在腐蚀环境下能够具有良好的耐腐蚀性能。
总之，铝合金桥架的国家标准是保障其质量和安全性能的重要依据，只有严格按照国家标准的要求进行设计、制造、安装和使用，才能够确保其在电力线路中起到稳定可靠的支撑作用。
因此，各相关单位和人员在使用铝合金桥架时，务必严格遵守国家标准的要求，确保其安全可靠地运行，为电力线路的正常运行提供保障。
铝合金电缆执行标准
铝合金电缆执行标准
铝合金电缆是一种应用广泛的电力线路材料，其执行标准是保障产品质量、确
保安全可靠使用的重要依据。
铝合金电缆执行标准主要包括国家标准、行业标准和企业标准三个层面，下面将分别进行介绍。
国家标准是对铝合金电缆产品性能、规格、质量控制等方面的统一规定。
目前，国内铝合金电缆的国家标准主要参照GB/T 12706.1-2008《额定电压
35kV(Um=40.5kV)以下铜芯、铝芯塑料绝缘电力电缆和耐火电缆》和GB/T 19666-2005《额定电压0.6/1kV~26/35kV交联聚乙烯绝缘电力电缆》等标准进行生产和检验。
行业标准是由行业协会或行业组织制定的，是在国家标准的基础上，根据行业
特点和需求进行的补充和细化。
行业标准对铝合金电缆的生产工艺、质量控制、使用环境等方面进行了更为具体的规定，如《铝合金电缆生产工艺标准》、《铝合金电缆使用与维护标准》等。
企业标准是指企业根据自身的生产实际情况和市场需求，制定的对产品质量和
性能的要求。
企业标准对铝合金电缆的产品规格、外观要求、包装标识等方面进行了详细规定，确保产品能够符合市场需求和用户要求。
总的来说，铝合金电缆执行标准是保障产品质量、确保安全可靠使用的重要依据，国家标准、行业标准和企业标准三者相互配合，共同构建了完善的标准体系。
只有严格执行标准要求，才能够生产出质量可靠、安全耐用的铝合金电缆产品，为电力系统的稳定运行提供有力保障。
铝合金国标厚度
铝合金国标厚度
摘要：
1.铝合金的概念和特点
2.铝合金国标厚度的相关规定
3.铝合金门窗的国标厚度
4.铝合金桥架的厚度要求
5.铝合金型材厚度标准的注意事项
正文：
铝合金是一种以铝为主要成分的合金材料，具有轻质、高强度、耐腐蚀等特点，广泛应用于建筑、交通、电子等领域。
在我国，铝合金的厚度标准主要由国家标准GB/T5237《铝合金建筑型材》和GB/T8479《铝合金窗》等文件规定。
根据GB/T5237规定，铝合金建筑型材的最小公称壁厚应不小于
1.2mm。
其中，实心型材壁厚允许偏差0.15mm，即壁厚不得低于1.05mm；含封闭空腔的空心型材部位壁厚允许偏差0.23mm，即壁厚不得低于
0.97mm。
此外，铝合金门窗的国标厚度也有详细规定。
门框壁厚不小于
2.0mm，铝合金门窗的壁厚不得小于1.2mm，断桥铝门窗的壁厚为1.4mm。
对于铝合金桥架的厚度要求，可以参照国家标准GB/T8479 中钢制桥架的厚度要求。
一般情况下，铝合金桥架的厚度并不比钢制桥架差，强度可以满足实际应用需求。
在选购铝合金产品时，消费者应留意产品的厚度是否符合国家标准。
尤其是在选购铝合金门窗时，应仔细查看产品的壁厚，确保其强度和安全性。
此
外，在安装铝合金门窗前，还需对洞口的形状和位置精度进行放样校核，检查预埋砼的数量和位置是否符合设计要求，以确保铝合金门窗的安装质量和使用安全。
总之，铝合金国标厚度在我国有严格的规定，消费者在购买和使用铝合金产品时，应充分了解相关标准，以确保产品的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
规说明
本技术规书适用于光伏发电项目屋顶电缆桥架。
它提出了电缆桥架的功能设计、结构、性能、安装和试验等方面的技术要求。
本设备技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，卖方应保证提供符合工业标准的优质产品。
如果卖方没有以书面形式对本设备技术规书的条文提出异议（如有请在差异表中体现），则意味着卖方提供的设备完全符合本技术规书的要求。
本设备技术规书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
卖方所提供的产品应在相应工程或条件下有1至2个项目运行并已超过两年，以证明安全可靠。
本设备技术规书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
本规未尽事宜，由买、卖双方协商确定。
铝合金槽式桥架效果图：
铝合金梯式桥架效果图：
铝合金托盘式桥架效果图：
2 环境条件
1) 主厂房零米海拔高度: ＜1000
2) 多年平均气压： 963.6hpa
3) 多年平均气温： 25.4℃
4) 极端最高气温： 45℃
5) 极端最低气温： -5℃
6) 污秽等级 IV级（爬距：3.1cm/kV，按最高工作电压计）
7）地震烈度7度
水平加速度0.15g
垂直加速度 0.1g
3 技术要求
本技术规书为电缆桥架及相关附件的技术要求。
本技术规书包括以下几种型式：铝合金电缆桥架及其附件（包括盖板、片、螺栓等）；
电缆桥架的类型：分为托盘式和梯式。
加工材料主要为铝合金材料；支吊架加工材料均为铝合金。
厚度要求：
宽度＜400mm的料厚要求2mm及以上
宽度为400～600mm的料厚要求2.5mm及以上
宽度＞800mm的料厚要求3.0mm 及以上
标准及规
铝合金桥架生产应符合国家规和标准，并按经规定程序批准的图样及技术文件制造。
生产规和标准如下：
GB/T5237-93 铝合金建筑型材
GB/T6892 工业用铝合金热挤压型材
GB 6462-86 金属和氧化物覆盖层、横断面厚度显微镜测量方法
GB 10569 优质铝及铝合金冷轧板
GB 12615-12619 抽锌铆钉技术条件
GB 8014-87 铝及铝合极氧化，阳极氧化膜厚度的定义和有关测量厚度的规定
GB 10853 铝及铝合金焊丝
CECS 106-2000 铝合金电缆桥架技术规程
桥架应取得国家和行业强制要求的检测和认证相关资料。
铝合金桥架技术要求
铝桥架用铝合金型材应符合GB/T5237-93标准3.1中合金牌号LD-31(6063)的规定，供应状态为T3（RCS），精度等级为普通级。
铝桥架用铝合金板材应符合GB10569中牌号5052(6063)的铝合金板材，供应状态为O（M）或HX4（Y2）。
支吊架用挤压型材应符合GB6892标准中牌号5052（LF2）的铝合金板材，供应状态为H112（R）。
铝桥架用铝铆钉应符合《抽芯铆钉技术文件》GB1265-12619等标准的规定。
外观
铝桥架外部须平整光滑，无划痕，部不应有锐边、毛刺或损伤电缆绝缘的凸出部分。
表面处理。
氧化膜厚度符合下表：
级别
最大平均膜厚
（um）
最小平均膜厚
（um）
AA 1010 8
AA 1515 12
制造精度。
桥架的长度偏差：桥架的每垮长度为2000mm，偏差+2mm，大跨度桥架的每垮长度为6000mm，偏差+5mm。
桥架的宽度偏差：
l 当宽度大于400时，偏差为+3mm；
l 当宽度小于、等于400时，偏差为+2mm；
l 盖板宽度取正偏差，底取负偏差。
铝桥架表面平面度允差每米不大于4mm。
连接
铆接必须严密，不得有松动现象，铆边不得开裂。
铆钉连接要牢固，不得有滑牙现象。
铝制件焊接应采用气体保护电弧焊，焊缝表面应平滑均匀，不应有漏焊、裂纹、烧穿、未熔合、焊瘤等缺陷。
铝桥架系统应有可靠的接地装置和标记。
桥架的荷载。
铝桥架的荷载和强度等级应符合：在支撑跨距为2米，按简支梁的条件下，梯架的额定均布载荷分四级。
见下表：
载荷等级
A B C D
额定均布载荷KN/m
（kgf/m）
0.5
(50)
1.5
(1
50)
2.0
(2
00)
2.5
(2
50)
梯架的支撑能力在出厂时应用试验验证，荷载试验中最初产生永久变形时的
破坏载荷除以安全系数1.5的值作为许用均布载荷，其值不应小于相应的额定均布载荷。
梯架直通在承受额定均布载荷时的相对挠度不宜大于1/150.
悬臂支架的托臂在承受梯架额定载荷时的最大挠度值与其长度之比不应大于1/100。
3.3.10.5 大跨距桥架的荷载和强度等级应符合：在支撑跨距为6米，按简支梁的条件下，梯架的额定均布载荷见下表：
桥架高度H(mm)
150200
100
8001000
允许均布载荷（N）
600。
