电缆桥架规格和型号

电缆桥架的型号和规格大全

电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。

二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。

电缆桥架规格型号大全

电缆桥架规格型号大全
一、电缆桥架是什么？
电缆桥架是一种用来保护电缆电线的建筑材料，现在已经被广泛使用，在酒店、商场、地下停车场等地方都可以看到电缆桥架的身影。

二、电缆桥架型号
电缆桥架有梯式、托盘式、槽式三种，每一种适合的安装环境不同，各种电缆桥架材质也不尽相同，请看下面：
●梯式电缆桥架适用于10KV一下的电缆，可供电力、冶金、石化、
纺织、机电等工矿企业和大厦等室内、外电缆架空敷设或电缆沟、隧道内使用。

●托盘式电缆桥架适用于安装在车间内或其他公共场合，外形较美
观，分无空托盘和有孔托盘两种形式。

槽式电缆桥架采用镀锌钢板或冷轧钢板冲压折边成形，配用盖板后可组成全封闭型桥架，可防尘、防火、防烟气污染及机械损伤，对电信计算机及控制用电线电缆有抗干扰功能。

三、电缆桥架规格
桥架的规格选择是跟需要放置多重的电缆挂钩的，下面为大家举例一
下比较常用的规格参考：。

电缆桥架规格型号表有哪些？

东莞文兴桥架厂官网：电缆桥架规格型号表有哪些？电缆桥架可以分为很多种不同的型号，在生产的时候有槽式电缆桥架、梯形电缆桥架等等，这些桥架都有不同的用途。

根据材质还可以分为好多种，比如不锈钢电缆桥架、铝合金电缆桥架等等，不同的电缆桥架规格型号有着不同的作用。

一般桥架规格的尺寸是根据施工现场而定的厚度有：0.8、1.0、1.2、1.5、1.8、2.0、2.5电缆桥架型号：槽式、梯式、托盘式、网格式不同材质：热浸锌、镀锌、铝合金、不锈钢、防火烤漆、普通喷涂东莞文兴桥架厂官网：列出最桥架常见的规格（宽+高，mm单位）：200mm*100mm/200mm*150mm/300mm*100mm/300mm*150mm /300mm*200mm/400mm*100mm/400mm*150mm/400mm*200mm/ 500mm*100mm/500mm*150mm/500mm*200mm/600mm*100mm/600mm*150mm/600mm*200mm/800mm*100mm/800mm*150mm/800mm*200mm/1000mm*200mm/1000mm*250mm/1200*250桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。

桥架可包含的结构类型主要有一下几种有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。

东莞文兴桥架厂官网：无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。

梯架：是由侧边与若干个横档构成的梯形部件。

组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

桥架弯头型号：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。

二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：东莞文兴桥架厂官网：1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种；2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种；6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种。

各种规格电缆桥架重量表

各种规格电缆桥架重量表电缆桥架是一种用于支撑和管理电力电缆的金属结构，广泛应用于电力、通信、交通等领域。

在选购电缆桥架时，了解不同规格的型号和重量成为了必要的基础知识。

本文将介绍各种规格电缆桥架的重量表，供大家参考。

不同类型电缆桥架的常见规格不同类型的电缆桥架可分为：槽式电缆桥架、托盘式电缆桥架、网式电缆桥架和梯式电缆桥架。

它们各自有不同的规格和重量，下面是它们的常见规格：1. 槽式电缆桥架槽式电缆桥架的材质主要包括金属材质和合成材料，规格一般根据槽口宽度和槽口高度来命名，常见有：50×50、100×50、150×50、200×50等。

2. 托盘式电缆桥架托盘式电缆桥架是目前市场广泛应用的一种电缆桥架，基本是由钢单元焊接而成。

托盘式电缆桥架的常见规格有：100×50、150×50、200×50、250×50等。

3. 网式电缆桥架网式电缆桥架的制作工艺有焊接和铆接两种，网式电缆桥架的高度是其型号计量的依据，高度一般为50mm，其常见规格有：100×50、150×50、200×50等。

4. 梯式电缆桥架梯式电缆桥架分为铝合金梯式电缆桥架和钢梯式电缆桥架两种。

常见规格有：100×50、150×50、200×50、250×50等。

各种规格电缆桥架的重量表下表是不同规格电缆桥架的重量表，单位为千克（kg）。

规格（mm）槽式电缆桥架托盘式电缆桥架网式电缆桥架梯式电缆桥架50×50 0.95 1.18 0.56 1.02100×50 1.55 1.95 1.01 1.82150×50 1.99 2.48 1.46 2.25200×50 2.42 2.98 1.95 2.65250×50 2.85 3.46 2.40 3.05300×50 3.29 3.96 2.87 3.45350×50 3.71 4.46 3.30 3.86400×50 4.13 4.96 3.75 4.26需要说明的是，表中的数据仅供参考，实际重量可能因生产材质、加工工艺等因素略有变化。

电缆桥架的规格和型号大全

电缆桥架的规格和型号大全
电缆桥架在现在的生活中随处可见，，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。

那么电缆桥架是怎么组成的呢？它是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

电缆桥架型号大全：
1.槽式电缆桥架是一种全密封型电缆桥架，它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果，考虑槽式直通作屏蔽时、表面处理用镀锌。

2.托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种，它具有重量轻、载荷量大、造型美观、结构简洁、安装方便等特点，它既
适合用于动力电缆的安装，也适用于控制电缆的敷设。

3.梯形式电缆桥架具有重量轻盈、造价低、造型独特、安装便利、散热性、透气性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。

电缆桥架规格表查询：。

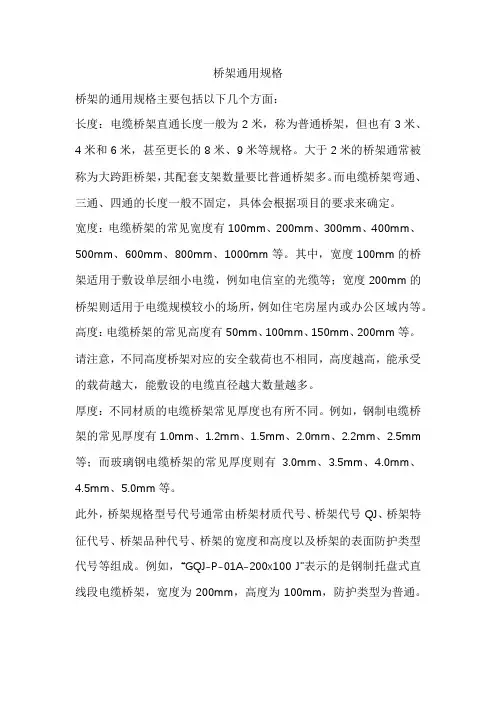

桥架通用规格

桥架通用规格
桥架的通用规格主要包括以下几个方面：
长度：电缆桥架直通长度一般为2米，称为普通桥架，但也有3米、4米和6米，甚至更长的8米、9米等规格。

大于2米的桥架通常被称为大跨距桥架，其配套支架数量要比普通桥架多。

而电缆桥架弯通、三通、四通的长度一般不固定，具体会根据项目的要求来确定。

宽度：电缆桥架的常见宽度有100mm、200mm、300mm、400mm、500mm、600mm、800mm、1000mm等。

其中，宽度100mm的桥架适用于敷设单层细小电缆，例如电信室的光缆等；宽度200mm的桥架则适用于电缆规模较小的场所，例如住宅房屋内或办公区域内等。

高度：电缆桥架的常见高度有50mm、100mm、150mm、200mm等。

请注意，不同高度桥架对应的安全载荷也不相同，高度越高，能承受的载荷越大，能敷设的电缆直径越大数量越多。

厚度：不同材质的电缆桥架常见厚度也有所不同。

例如，钢制电缆桥架的常见厚度有1.0mm、1.2mm、1.5mm、2.0mm、2.2mm、2.5mm 等；而玻璃钢电缆桥架的常见厚度则有 3.0mm、3.5mm、4.0mm、4.5mm、5.0mm等。

此外，桥架规格型号代号通常由桥架材质代号、桥架代号QJ、桥架特征代号、桥架品种代号、桥架的宽度和高度以及桥架的表面防护类型代号等组成。

例如，“GQJ-P-01A-200x100 J”表示的是钢制托盘式直线段电缆桥架，宽度为200mm，高度为100mm，防护类型为普通。

电缆桥架规格型号表

电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。

同时电缆桥架规格型号也跟结构的不一样也会有很多种，其中电缆桥架是可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，下面就大家比较关心的电缆桥架型号做分享：一，电缆桥架常见规格型号——槽式（全封闭式）电缆桥架常见规格有：250mm×250mm150mm×250mm150mm×300mm100mm×250mm150mm×200mm二，梯级式电缆桥架常见规格有：100mm×200mm150mm×200mm100mm×600mm150mm×600mm100mm×800mm150mm×800mm100mm×500mm150mm×500mm100mm×300mm150mm×300mm100mm×400mm150mm×400mm三，电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

电缆桥架常用规格

电缆桥架常用规格
电缆桥架是一种用于电气线缆敷设的支撑装置，常用于建筑、机房、工厂等地方。

以下是电缆桥架常用规格的解释：
1. 长度规格：电缆桥架的长度规格通常为3米、4米、6米等，根据使用场所和需求选择合适的长度。

2. 宽度规格：通常有100mm、150mm、200mm、300mm等规格可供选择。

宽度的选择应根据需要敷设的电缆数量及电缆的直径来确定。

3. 高度规格：电缆桥架的高度规格通常为50mm、75mm、100mm、150mm 等。

高度的选择应根据需要敷设的电缆数量及电缆的直径来确定。

4. 材质规格：电缆桥架的材质通常有金属、塑料、复合材料等。

根据使用场所和需求选择合适的材质。

5. 承载能力：电缆桥架的承载能力通常为5kg/m、10kg/m、15kg/m、20kg/m 等。

承载能力的选择应根据需要敷设的电缆数量及电缆的重量来确定。

6. 防火等级：电缆桥架的防火等级通常为A级、B级、C级等。

选择时应根据使用场所和需求来确定。

以上是电缆桥架常用规格的一些解释，根据实际需求选择合适的规格非常重要，可以保证电缆敷设的质量和安全性。

电缆桥架型号和常用规格

电缆桥架型号和常用规格电缆桥架型号和规格内容来源于《T/CECS 31-2017钢制电缆桥架工程技术规程》第3.4篇型号和规格3.4电缆桥架型号和规格3.4.1、电缆桥架型号应包括下列内容:1、名称:可用大写汉语拼音第一个字母表示;2、结构形式:无孔托盘(P1)、有孔托盘(P2)、梯架(T);3、规格:托盘、梯架的直线段和弯通依次标明宽度、高度;附件和支吊架标明一个或几个主要技术特性的尺寸;4、防腐层类别:分彩钢复合涂层(CQ)、耐腐VCI双金属复合涂层(Vs)、热浸镀锌(R)、电镀锌(D)、粉末喷涂(P)、其他(T),同一防腐层类别如根据不同的环境条件需要细分时,应注明细分代号;5、材质:不锈钢(S)。

3.4.2、托盘、梯架常用规格系列尺寸宜符合表3.4.2-1的规定，宽度600mm及以上规格不适用于平板型托盘。

网格式金属电缆托盘直线段的常用规格宜符合表3.4.2-2规定。

3.4.3托盘、梯架的直线段单件标准长度宜为2000mm;网格式金属电缆托盘直线段长度宜为3000mm。

3.4.4、弯通的内角不应为直角,工程常用的弯通宽度与其弯曲半径配合尺寸应符合表3.4.4的规定。

3.4.5有孔托盘底部通风孔面积应在托盘底部总面积的30%~40%范围内。

3.4.6梯架直线段横档或模压增强底托盘直线段底部加强筋应均匀布置,梯架横档的中心间距不应大于300mm,载荷等级B级及以上的模压增强底托盘底部加强筋中心间距不应大于250mm;弯通的横档或加强筋间中心距取其1/2长度处。

3.4.7梯架横档宽度不应小于20mm，横档高度不应小于20mm。

3.4.8支、吊架或立柱上固定托臂的开孔位置或焊接位置.应满足托盘、梯架多层设置时层间中心距为200mm、250mm、300mm、350mm的要求。

3.4.9各种附件、支吊架的规格尺寸应在满足相应载荷的条件下，配合托盘、梯子确定。

电缆桥架常见规格

电缆桥架是用于保护电缆用的，一般电缆桥架常见规格有：
Current specifications of channel-style cable tray(fully closed-end): 250×250 150×250 150×300 100×250 150×200
梯级式电缆桥架常见规格有：
100×200150×200100×600150×600
100×800150×800100×500150×500
100×300150×300100×400150×400
电缆桥架规格表示方法:
XQJ、形式、类别、规格，其中XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式），类别表示类别种类序号（用阿拉伯数字加英语字母表示），规格表示规格或规格序号（用阿拉伯数字表示）
武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，更多资讯请点击官网查看，欢迎直接来电咨询。

常用电缆桥架参数

常用电缆桥架参数电缆桥架，是一种用于支持、保护和组织电缆的设备。

它通常由金属材料制成，具有承载能力强、安装方便等特点。

下面是一些常用的电缆桥架参数：1.材料：电缆桥架的主要材料是金属，如钢铁、铝合金等。

这些材料具有良好的强度和耐腐蚀性能，可以长时间使用。

2.尺寸：电缆桥架的尺寸一般按照标准规格来生产。

常见的尺寸有宽度、高度和深度。

宽度一般为100、150、200、300等毫米，高度为50毫米，深度一般为30毫米。

同时，电缆桥架还可以根据实际需要进行定制。

3.承载能力：电缆桥架的承载能力是指其能够承受的最大负荷。

通常以公斤或磅为单位来表示。

根据不同的桥架厂家和型号，其承载能力有所不同，一般在100-1000公斤之间。

4.表面处理：为了增加电缆桥架的耐腐蚀性能和美观度，常常对其进行表面处理。

主要的表面处理方式有：镀锌、喷涂、电泳等。

镀锌是最常用的方式，可以有效地防止金属材料受到氧化和腐蚀。

5.安装方式：电缆桥架的安装方式通常有吊装、焊接和螺栓固定等。

吊装是最常见的方式，适用于较大的工程。

焊接则适用于较小规模的工程，可以提高电缆桥架的稳定性和承载能力。

6.通道数目：电缆桥架可以根据需要设计不同数量的通道。

通道是用来安装和组织电缆的空间，可以根据不同的电缆数量和规格来确定。

一般通道数目为1-4个。

7.防火性能：由于电缆桥架通常安装在建筑物内部，防火性能是非常重要的参数。

通常采用阻燃材料制作电缆桥架，以提高其耐火能力。

总结起来，电缆桥架的常用参数包括材料、尺寸、承载能力、表面处理、安装方式、通道数目和防火性能等。

这些参数可以根据实际需要进行选择和调整，以满足不同的工程要求。

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200 150×200100×600 150×600100×800 150×800100×500 150×500100×300 150×300100×400 150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。

电缆桥架规格大全及表示方法

电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200150×200 100×600150×600100×800150×800 100×500150×500100×300150×300 100×400150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。

常用电线桥架规格尺寸表及选用方法

常用电线桥架规格尺寸表及选用方法电缆桥架是桥架的一种。

桥梁是一个连续的刚性结构系统，由托盘、梯子的直段、弯头、附件、支架和吊架组成，用于支撑电缆。

桥梁可以包含的结构类型有以下几种:穿孔托盘:由穿孔底板和侧边组成的槽形部分，或由整块钢板冲压弯曲后制成的部分。

无孔托盘:是由底板和侧边组成或由整块钢板弯曲而成的槽形部件。

梯架:是由边和若干横档组成的梯形部分。

组装式托盘:是用螺栓或塞子连接成托盘的零件，带有适合在施工现场任意组合的穿孔零件。

电缆桥架类型首要分为：槽式、梯式、托盘式槽式电缆桥架:槽式电缆桥架是一种全封闭的桥架，外形像一个盒子，用于敷设电缆。

梯式电缆桥架:外形酷似梯子，中心焊接横杆加固支撑，重量轻，成本低，承载能力极强，透气性好。

托盘式电缆桥架:托盘式电缆桥架是一种半密封的桥架，与槽式电缆桥架的姿态非常相似。

底部打孔，便于散热。

常用电缆桥架规格尺寸表电缆桥架规格型号选用方法1.确定桥的宽度，层数，支撑点的类型和间距，以及电缆在桥的每一层上的分布。

2.计算每层电缆的均布荷载(kn/m2),初步确定桥架的型号、规格。

3.根据最大缆索总均布载荷值校核桥梁强度。

检查公式如下:q使用=q1 q2 式中：q1--电缆的均布荷载(各层的均布荷载中取最大值)(kn/m2)，均布荷载是托盘、梯架或电缆槽的荷载。

q2--考虑电缆敷设或检修时,人的重量等效的均布荷载(kn/m2),q2值的计算，人的重量一般按p=90kg计。

4，按最大弯距相等的条件折算：令pι/4=q2ι2/8则q2=2p/ι ∵p=90kg ∴q2=180/ι 式中：p--1人的荷载(kg) ι--1个支撑点间距(若支点间距不等时取最大值)(m) q2--1人的等效均布荷载(kg/m) 根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料，反复核查间距和桥架型号，直至满足负荷要求为止。

5，挠度：挠度值如何取定，目前尚无明确的规定，在重负区显然应考虑减小绕度，这意味着钢材的用量会相应增加，因此，计算时只要充分利用钢材的最大允许应力，并保证有足够的安全系数，一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。

电缆桥架型号_电缆桥架规格

电缆桥架规格型号、选型一、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

二、电缆桥架尺寸选择与计算1、电缆桥架的载荷G总的计算：G总=n1q1+n2q2+n3q3+……式中:q1、q2、q3、……为各电缆每单位长的重量kg/mn1、n2、n3、……为相应电缆的根数G应小于电缆桥架的允许载荷(参照载荷曲线图表)当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

2、电缆桥架宽度b的计算：(1)电力电缆b=n1+d1+k1+n2d2+k2+n3d3+k3+……式中:d1、d2、d3……为各电缆直径n1、n2、n3……为相应电缆直径的根数k1、k2、k3……为电缆间距(K值最小不应小于d/4)(2)控制电缆桥架的宽度b的计算：(一般电缆桥架的填充率取40左右)3、电缆的总载面积：S=S0/40 d=S/H=S0/40h4、需要的托架横载面积：So=n1式中：h为电缆桥架净高电线电缆桥架型号用以支承电缆的具备持续的刚性结构系统的总称。

电缆桥架是使电线、电缆、管缆铺设到达尺度化、系列化、通用化的电缆铺设安装。

这里须要提到一个线槽的概念，良多人把桥架与线槽混为一体，以为成效大体雷同，实在不然。

桥架〔ＣＴ〕与线槽〔ＭＲ，也有注标ＳＲ〕存在很大的差异，主要有桥架重要用于敷设电力电缆和节制电缆，线槽用于敷设导线跟通信线缆；桥架绝对大〔200×100到600×200),qiaojia-zj.1912china./，线槽相对较小；桥架拐弯半径比较大，线槽大局部拐直角弯；桥架跨距比较大，线槽比较小；因而固定支架差异较大，支吊架的个数差异大；固定、安装方法不同；在某些场合，桥架没盖，线槽通常全是带盖封锁的线槽来走线，桥架那么是用来走电缆的。

电缆桥架规格型号大全()

电缆桥架规格型号大全()电缆桥架对于从事水电行业的师傅来说并不陌生。

托盘可以有效防止外界因素对槽内线缆的损坏，但是很多人在购买线缆托盘时根本不知道有多少规格型号。

？？下面就详细说说电缆桥架的规格、型号、种类、材质、安装附件。

电缆桥架型号：槽式电缆桥架、梯式电缆桥架、托盘式电缆桥架电缆桥架材质分为：镀锌电缆桥架、喷涂电缆桥架、不锈钢电缆桥架、镀彩电缆桥架、分隔式电缆桥架、加强节能型电缆桥架、铝合金电缆桥架、热浸锌电缆桥架、氧化铝电缆桥架、防火电缆桥架等等电缆桥架安装配件：水平三通、水平弯通、上弯通、垂直下弯通、中分大小头、45度水平弯、垂直左下弯通、垂直左上弯通、垂直右上弯通、下角垂直三通、下边垂直三通、上垂直三通、高低让弯、左让弯、水平四通、垂直上弯通、垂直右下弯通、下垂直三通、异形三通等等电缆桥架壁厚厚度包括：0.5、0.8、1.0、1.2、1.5、2.0、2.5、3.0（单位是：mm）电缆桥架规格和型号，花了3个小时整理出来，手都废了（视频解说）电缆桥架规格表（宽mm*高mm）40*15、40*20、40*25、40*30、40*4050*15、50*20、50*25、50*30、50*40、50*5060*15、60*20、60*25、60*30、60*40、60*50、60*6070*30、70*40、70*50、75*5080*20、80*25、80*30、80*40、80*50、80*60、80*70、80*80100*40、100*50、100*60、100*65、100*70、100*75、100*80、100*100120*40、120*50、120*60、120*65、120*80、120*100、120*120150*50、150*60、150*65、150*70、150*75、150*80、150*100、150*120、150*150200*50、200*60、200*65、200*70、200*75、200*80、200*100、200*120、200*150、200*200、250*80250*100、250*120、250*125、250*150、250*200300*80、300*100、300*120、300*150、300*200、300*250 350*150、350*200400*100、400*150、400*200、400*250、400*300450*200500*100、500*150、500*200、500*250、500*300600*100、600*150、600*200、600*250、600*300700*100、700*150、700*200800*100、800*150、800*200、800*250、800*300、800*400 900*150、900*2001000*100、1000*150、1000*200、1000*250、1000*300、1000*4001200*100、1200*150、1200*200、1200*300、1200*4001400*100、1400*1501500*250（以上电缆桥架规格较为常见，特殊规格也支持定制）。
