奋斗STM32开发板Tiny NRF24L01转USB虚拟串口例程手册

合集下载

arm-linux下usb转串口移植手册

arm-linux下usb转串口移植手册:讲述在嵌入式平台上，移植usb转串口的步骤：1、配置Kernel2、文件系统配置等。

Kernel：在配置内核时：加入usb转串口的支持、加入usb转串口器件的支持。

不同厂家的usb转串口工具需要的驱动可能不一样。

Device Drivers --->USB support --->--- USB port driversUSB Serial Converter support ---><*> USB Serial Converter support[*] USB Serial Console device support[*] USB Generic Serial drivert< > USB AIRcable Bluetooth Dongle Driver (EXPERIMENTAL)<*> USB FTDI Single Port Serial Driver (EXPERIMENTAL)本次实验才用的是FTDI的usb转串口工具在配置Kernel时，还可以加入对其他厂家的驱动支持。

文件系统：1、在/dev目录下建立设备文件/dev/ttyUSB0mknod /dev/ttyUSB0 c 188 02、在运行/sbin/getty登陆命令之前要先设置好：usb转串口对应端口的波特率、停止位等。

int usb_to_serial_init(viod){iUSBTORS232 = open( "/dev/ttyUSB0", O_RDWR);if (iUSBTORS232 iRS232 < 0){printf("Can't open device dev/ttyUSB00");return -1;}set_speed(iUSBTORS232 iRS232,BAUDRA TE);set_Parity(iUSBTORS232 iRS232,8,1,'n');close(iRS232);}3、在/etc/inittab 加入如下命令。

NRFANDUSB通信模块用户手册

NRFANDUSB通信模块用户手册NRF AND USB通信模块用户手册概述：NRF AND USB通信模块是为方便计算机利用NRF24L01无线收发模块实现无线通信而设计的一款转接口模块，使用此模块用户只需通过简单设置便可直接利用计算机串口（虚拟串口）进行无线数据收发，如此可省去设计SPI转接口及配置寄存器的工作，提高用户开发、学习效率。

NRF AND USB通信模块中NRF24L01以MCU、PL2303为转接桥梁连接至计算机USB端口，通过上位机E控制台可方便修改其通信参数，修改成功后参数将保存至MCU EEPROM 中，模块上电启动时MCU将自动加载并配置该参数。

NRF AND USB通信模块具有自动应答机制、自动重发机制、5字节可设置通信地址、1200-57600bps可选波特率、1-32字节通信数据宽度等特点，为用户提供灵活可靠的一对一无线通信模式。

使用说明：1.安装在使用NRF AND USB通信模块之前用户需在目标计算机中安装PL2303驱动程序，驱动程序可到网上下载。

驱动程序安装完成后打开软件压缩包双击“E控制台.msi”安装“E控制台”，“E控制台”是基于.NET平台开发的桌面应用程序，故安装“E控制台”需framwork4.0组件支持，若目标计算机未安装此组件请先将软件压缩包中的framwork4.0组件安装至目标计算机。

软件安装环境：Window XP/Vista/Windows7，推荐Windows7。

2.设置初次使用NRF AND USB通信模块或更改其通信方式时需对其参数进行设置，启动“E控制台”选中“设置”页。

其参数描述如下：参数设置须与目标模块对应，确认无误后打开端口然后点击确认设置，若设置成功将出现提示文字。

设置成功后软件将保存设置信息并在以后启动软件时自动加载，但只有部分显示在参数设置框上，此信息不影响“设置”页参数值，仅在“通信”和“控制”页起作用。

3.通信参数设置完成后可通过“通信”页进行联调，数据类型可选择HEX型（16进制，可加空格分隔）或字符型，其数据宽度应等于最近一次参数设置成功时所设的宽度，若发送数据宽度超出所设数据宽度则去掉尾部，若发送数据宽度小于所设数据宽度则HEX型补“0”字符型补“空格”。

关于使用STM32硬件SPI驱动NRF24L01

关于使用STM32硬件SPI驱动NRF24L01+ 今天是大年初一总算有时间做点想做很久的事了，说到NRF2401可能很多电子爱好者都有用过或是软件模拟驱动又或是用单片机自带的硬件SPI来驱动，但不管是用哪种方法来驱动我想都在调试方面耗费了不少的时间（可能那些所谓的电子工程师不会出现这种情况吧！）网上的资料确实很多，但大多数都并没有经过发贴人认真测试过，有的只是理论上可以行的通但上机测试只能说是拿回来给他修改。

本文作者也是经过无助的多少天才算是调试成功了（基于STM32硬件SPI，软件模拟的以前用51单片机已经调通了今天就不准备再拿来讲了，当然如果以后有朋友有需要也可以告诉我，我也可以重新写一篇关于51的驱动的只要有时间是没有问题的。

)因为我用的是STM32F103C8T6的系统而且是刚接触不知道别的系统和我用的这个系统有多大的差别所以我不会整个代码全贴上来就完事了，我将就着重思路配合代码写出来，这样对于刚接触单片机的朋友会有很好的作用，但是还有一点请大家要原谅，可能会存在一些说的不好的地方，毕竟我没有经过正规渠道系统地学习过电子知识，对于前辈来说存在这样那样的问题不可避免的，在此也希望大家指教！贴个图先：NRF2401+的资料大家上网查一下，我输字的速度有点不好说！下面我来说一下整个调试流程吧1.先把STM32串口一调通（因为我不知道STM32 I/O口不知可不可以像51那样并口输出数据，如果可以那就更方便啰）。

2.与NRF2401建立起通信（这个才是问题的关键）；3.利用读NRF2401的一个状态寄存器（STATUS）的值并通过串口发送到PC后通过51下载软件的串口助手显示出来（如果你用液晶来调试那你太有才了，你液晶和NRF2401存在牵连可能就会给寻找不成功的原因造成困难，而且还有不少硬件工作要做）在这说一下本文只调试发送程序，致于接收只改一个程序参数就行了。

我们先来调试STM32F103C8T6的串口1吧（也就是USART1）！它是STM32F103C8T6的片上外设之一，使用它时相对来说简单了不少。

NRF24L01详细教程

NRF24L01详细教程近来课程的项目需要用到NRF24L01，用来做基本的收发，虽然资料拿到不少，但是，很多资料并不是很清晰、所带的例程并不够简洁或有不少冗余的部分，再加上对应的中文数据手册部分没翻译出来，翻译出来的不够有条理，很多地方模糊，甚至关键的地方看一两次还看不出来，导致了在学NRF24L01时花费了较多时间，所以，学完NRF24L01后，萌生了写个尽量清晰的教程的想法。

教程中的例程虽然是库开发方式，但基本都是最底层的操作才用到库函数譬如发一字节数据、GPIO置位等，虽然用的STM32，但我在看其他板子的例程时，发觉内容与流程都是差不多的，只是不同板引脚不同所导致的引脚配置的不同，不管用什么方式开发，用什么芯片，了解清楚NRF24L01如何配置，了解清楚其收发流程，基本上就会开发了，所以此文档虽然写的是以STM32为例，但看完此文档用NRF24L01基本也没什么大问题了。

教程说明：这教程是基于STMF103ZET6的，是野火的板子，例程也是从野火提供修改例程得来，用的是库开发的方式。

学习NRF24L01的步骤：1.学习SPI,SPI就是NRF24L01传送数据到单片机的一种协议，类似于USB，当然USB还是比较有难度的。

2.了解NRF24L01相关寄存器，结合中文数据手册了解NRF24L01的基本配置，收发数据前后的操作(如何启动发送接收、寄存器清空、标志位重置等)。

3.分析具体代码SPI的简介：具体的SPI教程，大家可以去野火的教程进行学习，在此只是简略介绍一下，SPI是一种一对多协议：一个主机（MCU）对应对多个从机，可以分时与多个从机通讯SPI 总线包含4 条总线，分别为SS、SCK、MOSI、MISO，其含义分别为SS：Slave Select，片选信号线，主机借此信号线选择一个从机，低电平有效。

MOSI：Master Output,Slave Input，主机数据从此线输出到从机，数据方向从主机到从机。

奋斗STM32开发板串口1中断例程详解及实验手册

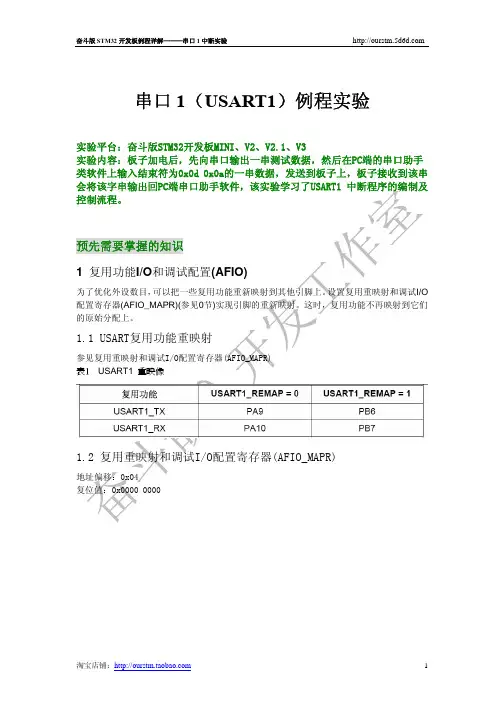

淘宝店铺：
8
奋斗版 STM32 开发板例程详解———串口 1 中断实验

应答起始位。发送和接收由一共用的波特率发生器驱动，当发送器和接收器的使能位分别置位时，分别为其产生时钟。每个功能块的详细资料如下给出。图2 字长设置
单字节通信
清零TXE 位总是通过对数据寄存器的写操作来完成的。TXE 位由硬件来设置，它表明： ● 数据已经从TDR 移送到移位寄存器，数据发送已经开始 ● TDR 寄存器被清空 ● 下一个数据可以被写进USART_DR 寄存器而不会覆盖先前的数据如果TXEIE 位被设置，此标志将产生一个中断。如果此时USART 正在发送数据，对USART_DR 寄存器的写操作把数据存进TDR 寄存器，并在当前传输结束时把该数据复制进移位寄存器。如果此时USART 没有在发送数据，处于空闲状态，对USART_DR 寄存器的写操作直接把数据放进移位寄存器，数据传输开始，TXE 位立即被置起。当一帧发送完成时（停止位发送后），TC 位被置起，并且如果USART_CR1 寄存器中的TCIE 位被置起时，中断产生。先读一下USART_SR 寄存器，再写一下USART_DR 寄存器，可以完成对TC 位的清零。注意： TC 位也可以通过对它软件写0 来清除。此清零方式只在多缓冲器通信模式下推荐使用。
断开符号
淘宝店铺：
10
奋斗版 STM32 开发板例程详解———串口 1 中断实验

置位SBK位可发送一个断开符号。断开帧长度取决M位(见图166)。如果SBK位被置1，在完成当前数据发送后，将在TX线上发送一个断开符号。断开字符发送完成时（在断开符号的停止位时）SBK被硬件复位。USART在最后一个断开帧的结束处插入一逻辑1 位，以保证能识别下一帧的起始位。注意：如果在开始发送断开帧之前，软件又复位了SBK 位，断开符号将不被发送。如果要发送两个连续的断开帧，SBK 位应该在前一个断开符号的停止位之后置起。

nRF24LU1快速开发系统使用手册

nRF24LU1-Quick-Dev 快速开发系统使用手册使用nRF24LU1-Quick-Dev 前请认真阅读本手册说明以及nRF24LU1的数据手册为了便于用户开发应用先进的nRF24LU1 USB+8051 Flash MCU+高速2Mbps2.4GHz 无线芯片，迅通科技提供nRF24LU1快速开发系统。

nRF24LU1开发系统包括两个无线高速USB 模块、两个开发板，MINI USB Dongle ,详细源代码，原理图，资料光盘，开发板上有按键和指示灯等，加电即可使用，可完成USB HID 协议和无线数据高速传输的全部功能，可方便地进行性能以及距离评测，并迅速掌握nRF24LU1的USB 设备开发以及高速无线通信编程和协议的设计。

时间缩短您的开发时间，建立您对RF 产品开发的信心；风险接近实用的评估板，方便验证和改进，零风险；费用只需不到一个工程师一个月的薪水或您预算内很小一部分市场可对多种产品及应用进行验证，实现平台式的验证与应用资料技术资料全，上手快，可以使您立刻进入与世界同步的无线设计领域；1、 n RF24LU1-Quick-Dev 快速开发系统的安装示意图:2、nRF24LU1-Quick-Dev 开发板的安装：1、按照安装示意图，将nRF24LU1无线模块安装在开发板上。

请注意无线模块的安装方向！2、开发板上跳线帽接VBUS 端，nRF24LU1无线模块上跳线接帽VBAT 端。

3、开发板采用USB 端口供电，用USB 连线将开发板与PC 机的USB 端口连接即可工作。

3、nRF24LU1-Quick-Dev 开发板演示程序的使用：1、源代码说明程序源代码在 \ SOURCE CODE 目录上，程序分为USB DONGLE 部分和WDP KEYBOARD 部分。

该程序的特点是内嵌“WIRELESS DESKTOP PROTOCOL （简称WDP ）”的协议，具有抗干扰、可靠、省电等优点，实用性强，可应用于产品设计。

nRF24LE1中文数据手册

nRF24LE1 模块 nRF24LU1 模块 mPro 编程器仅需 88 元！支持芯片：51 AVR STC nRF24LXX PL3K 系列 EEPROM … 其他功能：USB 温湿度计 USB 开发板 USB 转串口电脑遥控器
2
nRF24LE1 nRF24LU1 模块多功能编程器 RMB88
8
nRF24LE1 nRF24LU1 模块多功能编程器 RMB88
1 Mbps 速率下非重叠频道间隔为 1 MHz 2 Mbps 速率下非重叠频道间隔为 2 MHz 增加型突发模式 1-32 字节动态有效载荷长度（即用户要发的数据长度可以 1-32 字节）包自动处理（封包/解包）自动包传输处理（自动应答确认，自动重传） 6 个数据通道可用于 6：1 星型网络
当被过滤后的射频信号高于-64 dBm 时，PRD 寄存器被置高。PRD 被置高前射频信号必须维持至少 40us
发送模式通过置高 POR_UP 位，置低 PRIM_RX 位，TX FIFO 不为空，rfce 位置高 10us 后置低进入发送模式
收发器将保持在发送模式直到数据包发送完毕。如果此时 rfce=0,收发器返回待机模式 1.如果 rfce=1，且 TX FIFO 不为空则收发器继续保留在发送模式且发送下一包数据。如果 TX FIFO 为空，收发器进入待机模式 2. PLL 工作于开环模式。每次不要将收发器置于发送模式超过 4ms.如果开启了 Enhanced ShockBurst 特性，收发器永远不会在发送模式超过 4ms.
