数字电子技术基础核心知识总结

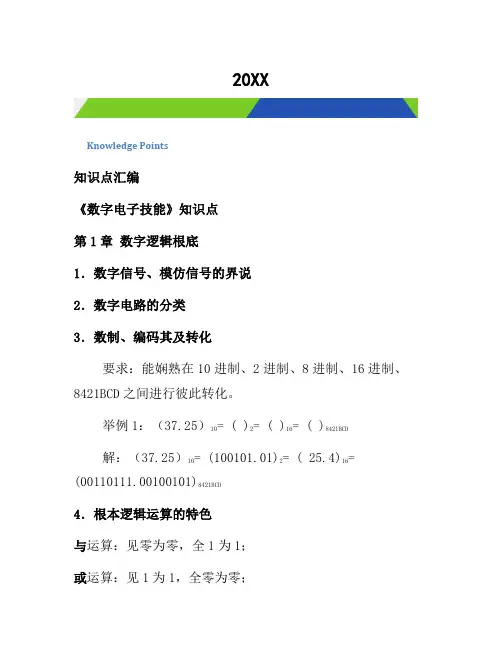

《数字电子技术》知识点[整理]
20XXKnowledge Points知识点汇编《数字电子技能》知识点第1章数字逻辑根底1.数字信号、模仿信号的界说2.数字电路的分类3.数制、编码其及转化要求:能娴熟在10进制、2进制、8进制、16进制、8421BCD之间进行彼此转化。
举例1:(37.25)10= ( )2= ( )16= ( )8421BCD解:(37.25)10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD4.根本逻辑运算的特色与运算:见零为零,全1为1;或运算:见1为1,全零为零;与非运算:见零为1,全1为零;或非运算:见1为零,全零为1;异或运算:相异为1,相同为零;同或运算:相同为1,相异为零;非运算:零变 1, 1变零;要求:娴熟运用上述逻辑运算。
5.数字电路逻辑功用的几种表明办法及彼此转化。
①真值表(组合逻辑电路)或状况转化真值表(时序逻辑电路):是由变量的一切或许取值组合及其对应的函数值所构成的表格。
②逻辑表达式:是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图:是由表明变量的一切或许取值组合的小方格所构成的图形。
④逻辑图:是由表明逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图:是由输入变量的一切或许取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状况图(只需时序电路才有):描绘时序逻辑电路的状况转化联系及转化条件的图形称为状况图。
要求:把握这五种(对组合逻辑电路)或六种(对时序逻辑电路)办法之间的彼此转化。
6.逻辑代数运算的根本规矩①反演规矩:关于任何一个逻辑表达式Y,假如将表达式中的一切“·”换成“+”,“+”换成“·”,“0”换成“1”,“1”换成“0”,原变量换成反变量,反变量换成原变量,那么所得到的表达式便是函数Y的反函数Y(或称补函数)。
这个规矩称为反演规矩。
②对偶规矩:关于任何一个逻辑表达式Y,假如将表达式中的一切“·”换成“+”,“+”换成“·”,“0”换成“1”,“1”换成“0”,而变量坚持不变,则可得到的一个新的函数表达式Y',Y'称为函Y的对偶函数。

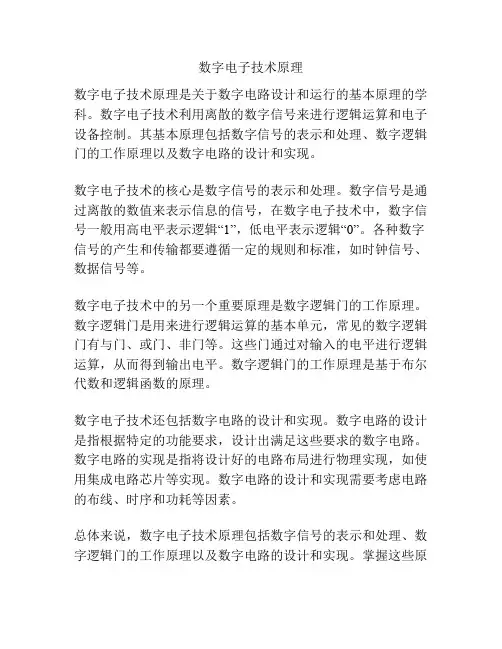

数字电子技术原理
数字电子技术原理
数字电子技术原理是关于数字电路设计和运行的基本原理的学科。
数字电子技术利用离散的数字信号来进行逻辑运算和电子设备控制。
其基本原理包括数字信号的表示和处理、数字逻辑门的工作原理以及数字电路的设计和实现。
数字电子技术的核心是数字信号的表示和处理。
数字信号是通过离散的数值来表示信息的信号,在数字电子技术中,数字信号一般用高电平表示逻辑“1”,低电平表示逻辑“0”。
各种数字信号的产生和传输都要遵循一定的规则和标准,如时钟信号、数据信号等。
数字电子技术中的另一个重要原理是数字逻辑门的工作原理。
数字逻辑门是用来进行逻辑运算的基本单元,常见的数字逻辑门有与门、或门、非门等。
这些门通过对输入的电平进行逻辑运算,从而得到输出电平。
数字逻辑门的工作原理是基于布尔代数和逻辑函数的原理。
数字电子技术还包括数字电路的设计和实现。
数字电路的设计是指根据特定的功能要求,设计出满足这些要求的数字电路。
数字电路的实现是指将设计好的电路布局进行物理实现,如使用集成电路芯片等实现。
数字电路的设计和实现需要考虑电路的布线、时序和功耗等因素。
总体来说,数字电子技术原理包括数字信号的表示和处理、数字逻辑门的工作原理以及数字电路的设计和实现。
掌握这些原
理可以帮助理解数字电子技术的基本概念和运行机制,并能够进行数字电路的设计和分析。

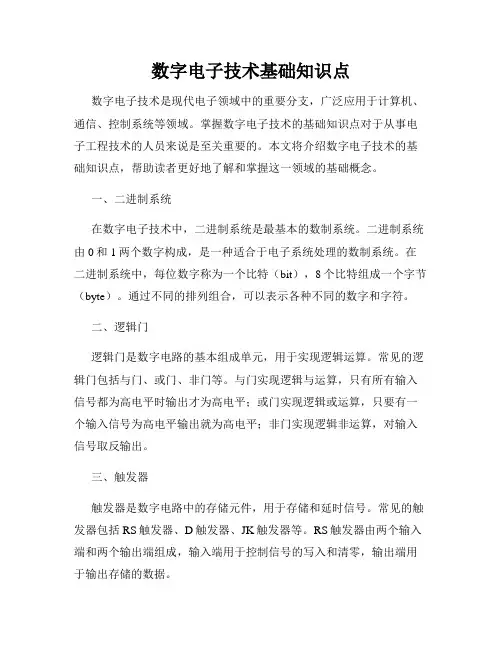

数字电子技术基础知识点
数字电子技术基础知识点数字电子技术是现代电子领域中的重要分支,广泛应用于计算机、通信、控制系统等领域。
掌握数字电子技术的基础知识点对于从事电子工程技术的人员来说是至关重要的。
本文将介绍数字电子技术的基础知识点,帮助读者更好地了解和掌握这一领域的基础概念。
一、二进制系统在数字电子技术中,二进制系统是最基本的数制系统。
二进制系统由0和1两个数字构成,是一种适合于电子系统处理的数制系统。
在二进制系统中,每位数字称为一个比特(bit),8个比特组成一个字节(byte)。
通过不同的排列组合,可以表示各种不同的数字和字符。
二、逻辑门逻辑门是数字电路的基本组成单元,用于实现逻辑运算。
常见的逻辑门包括与门、或门、非门等。
与门实现逻辑与运算,只有所有输入信号都为高电平时输出才为高电平;或门实现逻辑或运算,只要有一个输入信号为高电平输出就为高电平;非门实现逻辑非运算,对输入信号取反输出。
三、触发器触发器是数字电路中的存储元件,用于存储和延时信号。
常见的触发器包括RS触发器、D触发器、JK触发器等。
RS触发器由两个输入端和两个输出端组成,输入端用于控制信号的写入和清零,输出端用于输出存储的数据。
四、计数器计数器是一种特殊的触发器,用于实现计数功能。
计数器可以按照一定的规则递增或递减输出信号。
常见的计数器包括二进制计数器、BCD计数器等。
计数器在数字电子技术中被广泛应用于时序控制、频率测量等领域。
五、编码器和解码器编码器用于将输入信号编码为特定的代码,解码器用于将代码解码为特定的输出信号。
常见的编码器和解码器包括十进制编码器、十六进制编码器、BCD解码器等。
编码器和解码器在数字电子系统中扮演着重要的角色,用于数据传输和控制信号的处理。
六、存储器存储器是数字电子系统中的重要组成部分,用于存储程序和数据。
常见的存储器包括随机存储器(RAM)、只读存储器(ROM)、闪存等。
存储器按照数据访问速度和可擦写性能不同分为不同的类型,适用于不同的应用场景。
数字电子技术基础知识点总结
时序逻辑电路分析的一般步骤 :
1. 观察电路的结构,确定电路是同步时序逻辑电路还是 异步时序逻辑电路,是米里型电路还是莫尔型电路。
2. 根据给定的时序电路图,写出下列各逻辑方程式:
(1) 写出各触发器的时钟方程。 (2) 写出时序逻辑电路的输出方程。 (3) 写出各触发器的驱动方程。 (4) 将各触发器的驱动方程代入其特性方程,求得各触发器的次态方 程.
Rb
1
20kΩ
+VCC( +12V ) RC 1kΩ
3
VO
β=50
2
(a)
(b)
(c)
R b1
1
15kΩ
R b2 51kΩ
+VCC (+12V ) RC 1kΩ
V
3
O
β=50
2
5V
R b1
1
15kΩ R b2
51kΩ
+VCC (+15V ) RC 2kΩ
V
3
O
β=50
2
-3V (d)
-3V (e)
基本定律和恒等式
第四章 触发器
基本要求 1.熟练掌握各类触发器的逻辑功能(功能表、特性方 程、状态转换图、驱动表)。 2. 熟练掌握各种不同结构的触发器的触发特点,并能 够熟练画出工作波形。 3.熟悉触发器的主要参数。 4.熟悉各类触发器间的相互转换。 5.了解各类触发器的结构和工作原理。
1 写出图示各电路的状态方程。
5. 根据逻辑函数 表达式画出逻辑 电路图。
第三章 组合逻辑模块及其应用
基本要求 1.熟练掌握译码器、编码器、数据选择器、数值比 较器的逻辑功能及常用中规模集成电路的应用。 2.熟练掌握半加器、全加器的逻辑功能,设计方法。 3.正确理解以下基本概念:
数电知识点总结
数电知识点总结数电(数位电子)是一门研究数字电子技术的学科,涉及到数字电路、数字信号处理、数字系统等多个方面的知识。
数字电子技术已经成为现代电子工程技术的基础,并且在通信、计算机、控制、显示、测量等领域都有广泛的应用。
本文将从数字电路、数字信号处理和数字系统三个方面对数电的知识点进行总结。
1. 数字电路数字电路是将数字信号作为输入、输出,通过逻辑门、存储器等数字元器件完成逻辑运算和信息处理的电路。
数字电路是实现数字逻辑功能的基本组成单元,包括组合逻辑电路和时序逻辑电路两种类型。
1.1 组合逻辑电路组合逻辑电路是由若干逻辑门进行组合而成的电路,其输出仅取决于当前输入的组合,不受到电路内过去的状态的影响。
组合逻辑电路主要包括门电路(与门、或门、非门等)、编码器、译码器、多路选择器、加法器、减法器等。
常用的集成逻辑门有 TTL、CMOS、ECL、IIL 四种族类。
常见的集成逻辑门有 TTL、 CMOS、 ECL、 IIL 四种。
1.2 时序逻辑电路时序逻辑电路是组合电路与触发器相结合,结构复杂。
时序逻辑电路主要包括触发器、寄存器、计数器、移位寄存器等。
在传统的 TTL 集成电路中,触发器主要有 RS 触发器、 JK触发器、 D 触发器和 T 触发器四种。
在 CMOS 集成电路中一般用 T 触发器,D 触发器和 JK 触发器等。
2. 数字信号处理数字信号处理(DSP)是利用数字计算机或数字信号处理器对连续时间的信号进行数字化处理,包括信号的采样、量化和编码、数字滤波、谱分析、数字频率合成等基本处理方法。
数字信号处理已广泛应用于通信、音频、视频、雷达、医学影像等领域。
2.1 信号采样和量化信号采样是将连续时间信号转换为离散时间信号的过程,采样频率必须高于信号频率的两倍才能保证信号的完全重构。
信号量化是将采样得到的连续幅度信号转换为一个有限数目的离散的幅度值的过程,量化误差会引入信号失真。
2.2 数字滤波数字滤波是利用数字计算机对数字信号进行特定频率成分的增益或者衰减的处理过程。

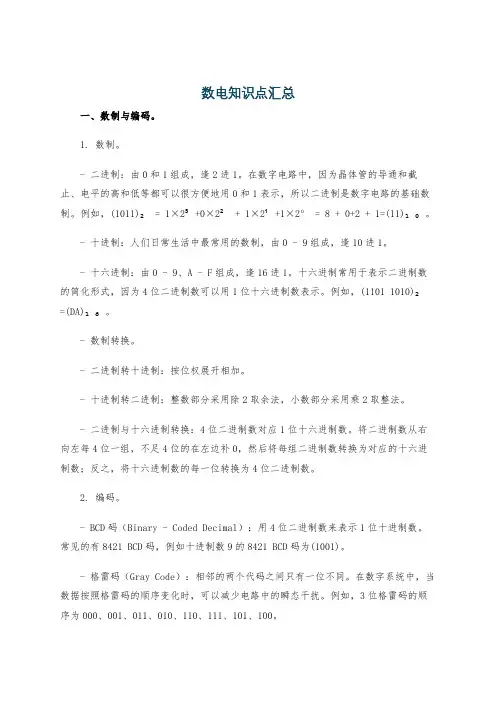

数电知识点汇总
数电知识点汇总一、数制与编码。
1. 数制。
- 二进制:由0和1组成,逢2进1。
在数字电路中,因为晶体管的导通和截止、电平的高和低等都可以很方便地用0和1表示,所以二进制是数字电路的基础数制。
例如,(1011)₂ = 1×2³+0×2² + 1×2¹+1×2⁰ = 8 + 0+2 + 1=(11)₁₀。
- 十进制:人们日常生活中最常用的数制,由0 - 9组成,逢10进1。
- 十六进制:由0 - 9、A - F组成,逢16进1。
十六进制常用于表示二进制数的简化形式,因为4位二进制数可以用1位十六进制数表示。
例如,(1101 1010)₂=(DA)₁₆。
- 数制转换。
- 二进制转十进制:按位权展开相加。
- 十进制转二进制:整数部分采用除2取余法,小数部分采用乘2取整法。
- 二进制与十六进制转换:4位二进制数对应1位十六进制数。
将二进制数从右向左每4位一组,不足4位的在左边补0,然后将每组二进制数转换为对应的十六进制数;反之,将十六进制数的每一位转换为4位二进制数。
2. 编码。
- BCD码(Binary - Coded Decimal):用4位二进制数来表示1位十进制数。
常见的有8421 BCD码,例如十进制数9的8421 BCD码为(1001)。
- 格雷码(Gray Code):相邻的两个代码之间只有一位不同。
在数字系统中,当数据按照格雷码的顺序变化时,可以减少电路中的瞬态干扰。
例如,3位格雷码的顺序为000、001、011、010、110、111、101、100。
二、逻辑代数基础。
1. 基本逻辑运算。
- 与运算(AND):逻辑表达式为Y = A·B(也可写成Y = AB),当A和B都为1时,Y才为1,否则Y为0。
在电路中可以用串联开关来类比与运算。
- 或运算(OR):逻辑表达式为Y = A + B,当A和B中至少有一个为1时,Y为1,只有A和B都为0时,Y为0。
数字电子技术基础知识
1 数字电子技术基础知识1.1 学习要求(1)了解数字电路的特点以及数制和编码的概念。
(2)掌握逻辑代数的基本运算法则、基本公式、基本定理和化简方法。
(3)能够熟练地运用真值表、逻辑表达式、波形图和逻辑图表示逻辑函数,并会利用卡诺图化简逻辑函数。
1.2 学习指导本章重点:(1)逻辑函数各种表示方法之间的相互转换。
(2)逻辑函数的化简及变换。
本章难点:(1)逻辑函数各种表示方法之间的相互转换。
(2)逻辑函数的化简及变换。
本章考点:(1)逻辑函数各种表示方法之间的相互转换。
(2)逻辑函数的化简及变换。
1.2.1 数字电路概述1.数字信号与数字电路在数值上和时间上均连续的信号称为模拟信号,对模拟信号进行传输、处理的电子线路称为模拟电路。
在数值上和时间上均不连续的信号称为数字信号,对数字信号进行传输、处理的电子线路称为数字电路。
数字电路的特点:(1)输入和输出信号均为脉冲信号,一般高电平用1表示,低电平用0表示。
(2)电子元件工作在开关状态,即要么饱和,要么截止。
(3)研究的目标是输入与输出之间的逻辑关系,而不是大小和相位关系。
(4)研究的工具是逻辑代数和二进制计数法。
2.数制及其转换(1)数制基数和权:一种数制所具有的数码个数称为该数制的基数,该数制的数中不同位置上数码的单位数值称为该数制的位权或权。
十进制:基数为10,采用的10个数码为0~9,进位规则为“逢十进一”,从个位起各位的权分别为100、101、102、…10n -1。
二进制:基数为2,只有0和1两个数码,进位规则为“逢二进一”,从个位起各位的权分别为20、21、22、…2n -1。
16进制:基数为16,采用的16个数码为0~9、A~F ,进位规则为“逢十六进一”,从个位起各位的权分别为160、161、162、…16n -1。
(2)数制之间的转换其他进制转换为十进制:采用多项式求和法,即将其他进制的数根据基数和权展开为多项式,求出该多项式的和,即得相应的十进制数。
数字电路的基础知识
数字电路的基础知识数字电路是电子电路的一种,它使用离散的电压和电流信号来处理和存储数字信息。
数字电路由逻辑门、触发器和寄存器等基本逻辑单元组成。
逻辑门是数字电路的基础构建模块,常见的逻辑门包括与门、或门、非门和异或门等。
它们根据输入信号的真值表来决定输出信号的逻辑运算结果。
触发器是一种存储器件,用于存储和传输二进制数据。
最常见的触发器是D触发器,它具有一个数据输入端和一个时钟输入端,通过时钟上升沿或下降沿来传输数据。
触发器还可以用来实现计数器和状态机等功能。
寄存器是一种具有多个存储单元的存储器件,用于存储多位二进制数据。
寄存器通常由多个触发器级联构成,可以在时钟信号的控制下进行数据的并行或串行传输。
数字电路的设计和分析常常使用布尔代数和逻辑表达式。
布尔代数是一种数学系统,用于表示和操作逻辑关系。
逻辑表达式使用布尔运算符(如与、或、非)和变量(如A、B、C)来描述逻辑关系,进而用于设计和分析数字电路的功能和性能。
在数字电路中,信号一般使用二进制编码。
常用的二进制编码方式有二进制码、格雷码和BCD码等。
二进制码是最常见的编码方式,将每个数位上的值表示为0或1。
格雷码是一种特殊的二进制编码,相邻的编码只有一个比特位的差异,用于避免由于数字信号传输引起的误差。
BCD码是二进制编码的十进制形式,用于表示和处理十进制数字。
数字电路在计算机、通信、控制系统等领域有广泛的应用,例如计算机的中央处理器、内存和输入输出接口等都是基于数字电路的设计实现。
希望这些基础知识能够帮助你对数字电路有更好的理解。
数字电子技术总结
数字电子技术总结第一章逻辑代数(1)数字信号的数值相对于时间的变化过程是跳变的、间断性的。
对数字信号进行传输、处理的电子线路称为数字电路。
模拟信号通过模数转换后变成数字信号,即可用数字电路进行传输、整理。
(2)日常生活中使用十进制,但在计算机中基本上使用二进制,有时也使用八进制或十六进制。
将十进制数转换为其他进制数时,整整部分采用基数除法,小数部分采用基数乘法。
利用1位八进制数由3位二进制数构成,1位十六进制数由4位二进制数构成,可以实现二进制数与八进制数以及二进制数与十六进制数之间的互相转换。
二进制代码不仅可以表示数值,而且可以表示符号及文字,使信息交换灵活方便。
BCD码是用4位二进制代码代表1位十进制数的编码,有多种BCD码形式,最常用的是8421 BCD码。
(3)逻辑代数是分析和设计数字电路的重要工具。
利用逻辑代数,可把实际逻辑问题抽象为逻辑函数来描述,并且可用逻辑运算的方法,解决逻辑电路的分析和设计问题。
与、或、非是3种基本逻辑关系,也是3种基本逻辑运算。
与非、或非、与或非、异或则是由与、或、非3种基本逻辑运算复合而成的4种常用逻辑运算。
逻辑代数的公式和定理是推演、变换及化间逻辑函数的。
(4)逻辑函数的化简有公式法和图形法等。
公式法是利用逻辑代数的公式、定理和规则来对逻辑函数化简,这种方法使用于各种复杂的逻辑函数,但需要熟练的运用公式和定理,且具有一定的运算技巧。
图形法就是利用函数的卡诺图来对逻辑函数化简,这种方法简单直观,容易掌握,但变量太多时卡诺图太复杂,图形法已不适用。
在对逻辑函数化简时,充分利用随意项可以得到十分简单的结果。
(5)逻辑函数可用真值表、逻辑表达式、卡诺图、逻辑图和波形图5种方式表示,它们各具特点,但本质相通,可以互换。
对于一个具体的逻辑函数,究竟采用那种方式应视实际需要而定。
第二章门电路(1)半导体二极管、三极管和场效应管是数字电路中的基本开关元件,半导体二极管是不可控的,半导体三极管是一种用电流控制且具有放大特性的开关元件,场效应管是用电压控制的也有放大特性的开关元件。
数字电子技术基础总复习要点
数字电子技术基础总复习要点数字电子技术基础总复习要点一、填空题第一章1、变化规律在时间上和数量上都是离散是信号称为数字信号。
2、变化规律在时间或数值上是连续的信号称为模拟信号。
3、不同数制间的转换。
4、反码、补码的运算。
5、8421码中每一位的权是固定不变的,它属于恒权代码。
6、格雷码的最大优点就在于它相邻两个代码之间只有一位发生变化。
第二章1、逻辑代数的基本运算有与、或、非三种。
2、只有决定事物结果的全部条件同时具备时,结果才发生。
这种因果关系称为逻辑与,或称逻辑相乘。
3、在决定事物结果的诸条件中只要有任何一个满足,结果就会发生。
这种因果关系称为逻辑或,也称逻辑相加。
4、只要条件具备了,结果便不会发生;而条件不具备时,结果一定发生。
这种因果关系称为逻辑非,也称逻辑求反。
5、逻辑代数的基本运算有重叠律、互补律、结合律、分配律、反演律、还原律等。
举例说明。
6、对偶表达式的书写。
7、逻辑该函数的表示方法有:真值表、逻辑函数式、逻辑图、波形图、卡诺图、硬件描述语言等。
8、在n变量逻辑函数中,若m为包含n个因子的乘积项,而且这n个变量均以原变量或反变量的形式在m中出现一次,则称m为该组变量的最小项。
9、n变量的最小项应有2n个。
10、最小项的重要性质有:①在输入变量的任何取值下必有一个最小项,而且仅有一个最小项的值为1;②全体最小项之和为1;③任意两个最小项的乘积为0;④具有相邻性的两个最小项之和可以合并成一项并消去一对因子。
11、若两个最小项只有一个因子不同,则称这两个最小项具有相邻性。
12、逻辑函数形式之间的变换。
(与或式—与非式—或非式--与或非式等)13、化简逻辑函数常用的方法有:公式化简法、卡诺图化简法、Q-M法等。
14、公式化简法经常使用的方法有:并项法、吸收法、消项法、消因子法、配项法等。
15、卡诺图化简法的步骤有:①将函数化为最小项之和的形式;②画出表示该逻辑函数的卡诺图;③找出可以合并的最小项;④选取化简后的乘积项。
《数字电子技术基础》-锁存器-PPT精选文档
5.2 锁存器
5.2.1 SR 锁存器
1. 基本SR锁存器
R G
1
+VDD
Q
≥ 1
G S
2
R
Q
或非门 G1 Q T3
T1 T4 T2 T5
或非门 G2 Q T6
S
≥ 1
初态:R、S信号作用前Q端的
次态:R、S信号作用后Q端的
状态,初态用Q n表示。
状态次态用Q n+1表示。
1) 工作原理 R=0、S=0 状态不变
0
G
1
R
0
G
1
≥ 1
1
Q
1
R
≥ 1
0
Q
0
G S
2
G Q
2
≥ 1
0
≥ 1 S
Q
0 若初态 Q n = 1
0
若初态 Q n = 0
1
R=0、S=1
置1
无论初态Q n为0或1,锁存器的次态为为1态。 信号消失 后新的状态将被记忆下来。
R
R E
&
1R E1 1S
Q
S
S
Q
使能信号控制门电路
2、工作原理
E=0:
状态不变 Q4 = R
R G4 & Q4 G2 ≥1 Q
E=1: Q3 = S
状态发生变化。 S=0,R=0:Qn+1=Qn S=1,R=0:Qn+1=1 S=0,R=1:Qn+1=0
S G3 E ≥1 Q3 G1
&
Q
S=1,R=1:Qn+1= Ф
数字电子技术知识点汇总-数字电子技术基础知识点总结
《数字电子技术》重要知识点汇总一、主要知识点总结和要求1.数制、编码其及转换:要求:能熟练在10进制、2进制、8进制、16进制、8421BCD 、格雷码之间进行相互转换。
举例1:(37.25)10= ( )2= ( )16= ( )8421BCD 解:(37.25)10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2.逻辑门电路: (1)基本概念1)数字电路中晶体管作为开关使用时,是指它的工作状态处于饱和状态和截止状态。
2)TTL 门电路典型高电平为3.6 V ,典型低电平为0.3 V 。
3)OC 门和OD 门具有线与功能。
4)三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5)门电路参数:噪声容限V NH 或V NL 、扇出系数N o 、平均传输时间t pd 。
要求:掌握八种逻辑门电路的逻辑功能;掌握OC 门和OD 门,三态门电路的逻辑功能;能根据输入信号画出各种逻辑门电路的输出波形。
举例2:画出下列电路的输出波形。
解:由逻辑图写出表达式为:C B A C B A Y ++=+=,则输出Y 见上。
3.基本逻辑运算的特点:与 运 算:见零为零,全1为1;或 运 算:见1为1,全零为零; 与非运算:见零为1,全1为零;或非运算:见1为零,全零为1; 异或运算:相异为1,相同为零;同或运算:相同为1,相异为零; 非 运 算:零 变 1, 1 变 零; 要求:熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表(组合逻辑电路)或状态转换真值表(时序逻辑电路):是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式:是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图:是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图:是由表示逻辑运算的逻辑符号所构成的图形。
《数字电子技术》电子教案
《数字电子技术》电子教案第一章:数字电路基础1.1 数字电路概述数字电路的概念数字电路的特点数字电路的应用领域1.2 数字逻辑基础逻辑代数逻辑函数逻辑门1.3 数字电路的基本组成逻辑门电路逻辑电路图逻辑表达式第二章:组合逻辑电路2.1 组合逻辑电路概述组合逻辑电路的概念组合逻辑电路的特点组合逻辑电路的应用领域2.2 常见的组合逻辑电路编码器译码器多路选择器算术逻辑单元2.3 组合逻辑电路的设计方法最小项方法卡诺图方法逻辑门实现方法第三章:时序逻辑电路3.1 时序逻辑电路概述时序逻辑电路的概念时序逻辑电路的特点时序逻辑电路的应用领域3.2 常见的时序逻辑电路触发器计数器寄存器移位寄存器3.3 时序逻辑电路的设计方法状态图设计方法状态表设计方法逻辑门实现方法第四章:数字电路仿真4.1 数字电路仿真概述数字电路仿真的概念数字电路仿真的特点数字电路仿真的应用领域4.2 数字电路仿真工具ProteusMultisimLabVIEW4.3 数字电路仿真实例组合逻辑电路仿真时序逻辑电路仿真数字系统综合仿真第五章:数字电路应用实例5.1 数字电路应用概述数字电路应用的概念数字电路应用的特点数字电路应用的领域5.2 数字电路应用实例数字钟自动售货机数字音箱5.3 数字电路应用设计方法需求分析系统调试第六章:数字电路设计流程6.1 需求分析分析系统的功能需求确定输入输出关系确定电路性能指标6.2 逻辑设计选择合适的逻辑门实现电路功能绘制逻辑电路图编写逻辑表达式6.3 电路仿真与优化使用仿真工具验证电路功能优化电路性能调整电路参数第七章:数字电路的测试与维护7.1 数字电路测试概述测试的目的和方法测试电路的组成测试用例的7.2 数字电路测试技术功能测试边界测试7.3 数字电路的维护维护的方法和技巧故障诊断与排除电路升级与优化第八章:数字集成电路8.1 数字集成电路概述集成电路的分类和特点数字集成电路的封装形式数字集成电路的应用领域8.2 常见数字集成电路逻辑门集成电路触发器集成电路计数器集成电路模拟接口集成电路8.3 数字集成电路的选择与使用根据电路需求选择合适的集成电路了解集成电路的性能参数正确使用和保护集成电路第九章:数字系统的可靠性设计9.1 可靠性概述可靠性的概念和指标数字系统可靠性的重要性影响可靠性的因素9.2 提高数字系统可靠性的方法冗余设计容错设计降额设计9.3 可靠性测试与评估可靠性测试的方法和步骤可靠性数据的收集与分析可靠性评估的方法第十章:数字电路技术的发展趋势10.1 数字电路技术的现状集成电路技术的进展数字电路设计方法的发展数字电路应用领域的拓展10.2 数字电路技术的发展趋势纳米集成电路技术量子计算与量子集成电路智能数字电路与系统10.3 我国数字电路技术的发展我国数字电路技术的发展现状我国数字电路技术的挑战与机遇我国数字电路技术的政策与规划重点和难点解析重点环节1:数字电路的基本组成和逻辑门解析:理解逻辑门的概念、功能和组合是学习数字电路的基础。
数电知识点总结(整理版)
数电知识点总结(整理版).doc数电知识点总结(整理版)一、引言数字电子技术是电子工程领域的一个重要分支,它涉及使用数字信号处理电子设备中的信息。
本文档旨在总结数字电子学的核心知识点,以帮助学生和专业人士复习和掌握这一领域的基础。
二、数字逻辑基础数字信号数字信号是离散的,可以是二进制(0和1)或多电平信号。
逻辑门基本的逻辑门包括与门(AND)、或门(OR)、非门(NOT)、异或门(XOR)和同或门(NAND)。
逻辑运算逻辑运算是数字电路中的基本操作,包括布尔代数和逻辑表达式的简化。
三、组合逻辑电路多输入逻辑门如四输入与门、或门,以及更复杂的逻辑功能。
编码器和解码器编码器将输入信号转换为二进制代码,解码器则相反。
加法器用于执行二进制加法运算的电路。
比较器比较两个二进制数的大小。
四、时序逻辑电路触发器基本的存储单元,可以存储一位二进制信息。
寄存器由多个触发器组成的电路,用于存储多位二进制信息。
计数器用于计数事件的时序电路。
移位寄存器可以按顺序移动存储的数据。
五、存储器RAM(随机存取存储器)可以读写的数据存储器。
ROM(只读存储器)存储固定数据的存储器,内容在制造时写入。
PROM(可编程ROM)用户可以编程的只读存储器。
EEPROM(电可擦可编程ROM)可以通过电信号擦除和重新编程的存储器。
六、数字系统设计设计流程包括需求分析、逻辑设计、电路设计、仿真、实现和测试。
硬件描述语言如VHDL和Verilog,用于设计和模拟数字电路。
仿真工具用于在实际硬件实现之前测试电路设计的工具。
七、数字信号处理采样将模拟信号转换为数字信号的过程。
量化将连续的信号值转换为有限数量的离散值。
编码将采样和量化后的信号转换为数字代码。
八、数模转换和模数转换数模转换器(DAC)将数字信号转换为模拟信号的设备。
模数转换器(ADC)将模拟信号转换为数字信号的设备。
九、数字通信基础调制在发送端,将数字信号转换为适合传输的形式。
解调在接收端,将接收到的信号转换回原始的数字信号。
《数字电子技术基础》
《数字电子技术基础》真值表的整体分析法教学设计主讲人:杨聪锟西安工业大学电子信息工程学院所属学科:电气类课程名称:数字电子技术基础课程类型:专业基础课适用对象:自动化、电子信息科学与技术、电子信息工程、通信工程等电专业四年制本科。
授课方式:课堂教学,多媒体课件(自制)与板书配合讲授。
…………………………………………………………………………………………一.教学背景《数字电子技术基础》是一门电子技术方面入门性质的技术基础课程,它自成体系,是实践性很强的一门课程。
其任务是通过对本课程的学习,使学生获得数字电子技术方面的基本理论、基本知识和基本技能,培养学生分析问题和解决问题的能力,为进一步深入学习电子技术的某些领域以及电子技术在专业上的应用打好基础。
本课程的先修课程是《高等数学》、《大学物理》、《电路分析基础》、《模拟电子技术》,后续课程是《微机原理》、《计算机控制》等。
在《模拟电子技术》中的晶体管及其放大电路和一阶RC电路的暂态分析等是本课程的基础,应在先修课中学好。
学完本课程学生应达到以下要求:(1)掌握数字电路和逻辑函数的基本概念(2)熟练掌握门电路、触发器等数字电路基本器件的逻辑功能和电气特性(3)掌握TTL、CMOS器件的正确使用方法(4)理解利用功能表使用中规模集成(MSI)器件进行分析和设计逻辑电路(5)了解可编程逻辑器件(PLD)的种类、特点及使用方法(6)了解数字技术的发展方向二.教学内容逻辑真值表,简称真值表,是一种用来描述逻辑函数的全部真伪关系的表格。
将一个现实的逻辑命题进行逻辑抽象和逻辑赋值,形成该命题的数学表达时,往往首先就会用到真值表。
【讲解要点】1. 真值表的原理和列写规则可总结为以下三句话,即真值表的整体分析法。
◆真值表是描述逻辑函数功能的最底层工具;◆真值表是先结构而后内容的,列写时,输入部分从全0到全1,递增顺序全排列,以防漏状态;◆真值表是想出来的,不是算出来的。
数电知识点总结详细
数电知识点总结详细一、逻辑门逻辑门是数字电子学的基本单元,它能够根据输入的电信号产生特定的输出信号。
常见的逻辑门有与门、或门、非门、异或门等。
逻辑门的输入和输出都是逻辑电平,通常用0和1表示逻辑低电平和逻辑高电平。
逻辑门可以通过晶体管、集成电路等器件来实现,其原理基于基本的布尔代数。
二、组合逻辑电路组合逻辑电路是由多个逻辑门组成的电路,其输出只依赖于输入信号的组合。
组合逻辑电路没有存储元件,因此输出只在输入信号变化时才会改变。
组合逻辑电路常用于数字系统中的信号处理和转换,比如加法器、减法器、编码器、译码器等。
三、时序逻辑电路时序逻辑电路是由组合逻辑电路和存储元件组成的电路,其输出不仅依赖于输入信号的组合,还依赖于时钟信号。
时序逻辑电路可以实现状态的存储和控制,常用于数字系统中的时序控制和时序处理。
四、数字系统设计数字系统设计是数字电子学的重要内容,它涉及到数字系统的结构、功能和性能的设计和实现。
数字系统设计需要考虑逻辑门、组合逻辑电路、时序逻辑电路、存储元件、时钟信号、计数器、寄存器、状态机等因素,以实现特定的功能和性能要求。
五、应用领域数字电子学在信息技术、通信技术、计算机技术、控制技术等领域有着广泛的应用。
它在数字电路设计、数字信号处理、数值计算、数字通信、数字控制等方面发挥着重要作用。
数字电子学技术的发展也推动了数字产品的不断创新和应用,比如数字电视、数字音频、数字相机、数字手机等。
综上所述,数字电子学是现代电子科学中的重要分支,它研究数字信号的产生、传输、处理和存储。
数字电子学的基本概念包括逻辑门、组合逻辑电路、时序逻辑电路、数字系统设计等,其应用领域涵盖信息技术、通信技术、计算机技术、控制技术等。
通过对数字电子学的学习和应用,可以有效地设计和实现各种数字系统,满足不同领域的需求。
数字电子技术
数字电子技术数字电子技术是一个复杂而广泛的领域,它在现代电子技术中扮演着重要的角色。
数字电子技术涉及使用数字信号处理技术以实现各种电子系统的设计、开发和维护。
数字电子技术的广泛应用包括计算机、通信、数字音频、视频和图像处理,控制系统和各种数字产品等。
本文将对数字电子技术的概念、原理、应用和未来发展进行探讨。
一、数字电子技术概述1.1 数字电子技术的概念数字电子技术(Digital Electronics)是利用逻辑门的开关功能和二进制数码的表示方法,来进行数字信号的处理、存储、传输和操作的一种电子技术。
数字电子技术也被称为数字电路技术或者数字逻辑技术。
数字电子技术可以将模拟信号转化为数字信号,并通过数字信号处理技术来实现各种电子系统的设计、开发和维护。
数字电子技术是现代电子技术的基础,它不仅改变了我们的生活方式,而且为我们带来了无限的创新空间。
1.2 数字电子技术的原理数字电子技术的原理主要包括逻辑门、二进制数码和时序控制等。
数字电路的逻辑门是指具有特定逻辑功能的电子元件,例如与门、或门、非门、异或门等。
逻辑门可以将一个或多个输入的信号转换为一个输出信号。
二进制数码是一种仅包含两个数字(0和1)的数学表示方法,用于表达数字、字符、声音、图像和其他数据类型。
时序控制是指通过时钟信号来控制数字电路元件的时序运行,保证系统的稳定性和可靠性。
二、数字电子技术的应用2.1 计算机计算机是数字电子技术最广泛的应用之一。
通过数字电子技术,计算机可以在很短的时间内进行大量的数据处理和计算。
计算机技术的发展促进了信息技术的快速发展。
计算机系统包括计算机硬件和计算机软件两个方面。
计算机硬件是由数字电路元件组成的,例如中央处理器、内存、输入输出接口、总线等等。
计算机软件是指用各种编程语言编写的程序,例如操作系统、应用软件、编译器等等。
2.2 通信数字电子技术也被广泛应用于通信领域。
数字通信是指通过数字信号传输技术,将信息发送到另一个地方。
数字电子技术逻辑门电路
• 引言 • 逻辑门电路基础知识 • 逻辑门电路的工作原理 • 逻辑门电路的应用 • 逻辑门电路的实现方式 • 结论
01
引言
主题简介
逻辑门电路是数字电子技术中的 基本单元,用于实现逻辑运算和
信号处理功能。
逻辑门电路由输入端和输出端组 成,根据输入信号的状态(高电 平或低电平)决定输出信号的状
基于CMOS的逻辑门电路实现方式
总结词
CMOS(Complementary Metal-Oxide Semiconductor)是一种常见的数字逻辑门电路实现方式,它利用互 补的NMOS和PMOS晶体管作为开关元件,具有功耗低、抗干扰能力强等优点。
详细描述
基于CMOS的逻辑门电路通常由输入级、中间级和输出级三部分组成。输入级由NMOS和PMOS晶体管组成,用 于接收输入信号;中间级由NMOS和PMOS晶体管组成,用于放大和传递信号;输出级由NMOS和PMOS晶体管 组成,用于驱动负载并输出信号。
04
逻辑门电路的应用
逻辑门电路在计算机中的应用
计算机的基本组成
逻辑门电路是计算机的基本组成单元,用于实现计算机内部的逻 辑运算和数据处理。
中央处理器(CPU)
CPU中的指令执行和数据处理都离不开逻辑门电路,它控制着计算 机的运算速度和性能。
存储器
存储器中的每个存储单元都是由逻辑门电路构成的,用于存储二进 制数据。
逻辑门电路在数字通信中的应用
数据传输
01
逻辑门电路用于实现数字信号的编码、解码和调制解调,确保
数据在通信信道中可靠传输。
信号处理
02
逻辑门电路用于信号的逻辑运算、比较和转换,实现数字信号
的处理和分析。
电子信息技术(中国中等职业教育专业)(一)2024
电子信息技术(中国中等职业教育专业)(一)引言概述:电子信息技术是中国中等职业教育专业的一门重要课程。
通过学习这门课程,学生将能够掌握现代电子设备的基本原理和应用。
本文将从五个大点出发,介绍电子信息技术专业的核心内容和学习目标。
正文:一、电子元器件的基本知识1.了解电子元器件的分类和特点2.掌握电阻、电容、电感等基本电子元件的工作原理和应用3.学习常见的半导体器件,如二极管、晶体管等的工作原理和用途4.熟悉操作放大器、运算放大器等常见集成电路二、数字电子技术基础1.了解数字电子技术的基本概念和发展趋势2.熟悉数字逻辑电路的基本门电路、触发器、计数器等3.学习数字系统的设计方法和流程4.掌握数字信号处理技术的基本原理和应用三、模拟电子技术基础1.了解模拟电子技术的基本概念和发展历程2.学习模拟信号的采集、放大、滤波等基本处理方法3.掌握模拟信号的调制与解调技术4.熟悉模拟电路的设计方法和电路实现四、通信系统与网络技术1.了解通信系统的基本原理和基础知识2.学习通信系统的常见组成部分,如调制解调器、天线等3.掌握常见的通信技术,如调幅调频技术、数字通信技术等4.熟悉计算机网络的基本概念、协议和网络设备的配置五、嵌入式系统与应用1.了解嵌入式系统的基本概念和应用领域2.学习嵌入式硬件与软件的设计和开发方法3.掌握常见的嵌入式处理器、编程语言和开发工具4.熟悉嵌入式系统在智能家居、工业自动化等领域的应用总结:综上所述,电子信息技术(中国中等职业教育专业)是一门涵盖广泛而深入的学科,通过学习这门课程,学生将成为掌握电子元器件、数字电子技术、模拟电子技术、通信系统与网络技术以及嵌入式系统与应用的专业人才。
这些知识与技能将为他们在电子信息行业的就业和发展提供坚实的基础。
博士生电子工程专业核心知识点归纳总结
博士生电子工程专业核心知识点归纳总结电子工程是现代科技中最重要的学科之一,覆盖了电子技术的各个领域。
对于电子工程的学习者来说,了解和掌握核心的知识点是十分重要的。
本文将对博士生电子工程专业的核心知识点进行归纳总结,以帮助读者更好地理解和应用这些关键概念。
以下是各个领域的核心知识点:一、电路理论1. 电流、电压和电阻的基本概念和计算方法;2. 电阻、电容和电感的特性和应用;3. 微分方程和复变函数在电路分析中的应用;4. 交流电路的分析,包括幅频特性和相频特性;5. 滤波器的设计和特性。
二、电子器件1. 半导体工艺和材料的基本知识;2. 二极管和晶体管的结构、特性和应用;3. 集成电路的分类和设计方法;4. 传感器和功率器件的原理和应用。
三、数字电子技术1. 逻辑门电路的设计和实现;2. 布尔代数和逻辑代数的基本原理;3. 组合逻辑电路和时序逻辑电路的设计方法;4. 存储器和处理器的结构和工作原理;5. FPGA和ASIC技术的应用。
四、通信原理1. 信号与系统的基本概念和分析方法;2. 模拟和数字信号的基本特性和转换方法;3. 调制和解调技术的原理和应用;4. 数字通信系统的设计和性能评估;5. 网络通信和无线通信的原理和协议。
五、电磁场与波动理论1. 电磁场的基本方程和边界条件;2. 电磁波的传播和反射特性;3. 天线的原理和设计方法;4. 电磁波在介质中的传播和衍射现象。
六、控制理论1. 控制系统的基本概念和分类;2. 传递函数和状态空间的描述方法;3. 控制系统的稳定性和性能分析;4. PID控制器和现代控制理论的应用。
七、嵌入式系统1. 嵌入式系统的基本概念和组成部分;2. 嵌入式系统的硬件和软件设计方法;3. 实时操作系统和任务调度的原理和应用;4. 嵌入式系统的接口和通信技术。
以上是博士生电子工程专业的核心知识点的归纳总结。
这些知识点涵盖了电子工程的各个领域,相互之间也有着紧密的联系和影响。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3.对照比较所求逻辑函数式和数据选择器的输出表达式确定选择 器输入变量的表达式或取值。
4.按照求出的表达式或取值连接电路,画电路连线图。 注意:
一个数据选择器只能用来实现一个多输入变量的单输出逻辑函 数。
4.22.用8选1数据选择器设计一个函数发生器, S1S0 输出 00 Y=AB
01 互反
1 0A 0
11 1 A 1
常量与变
2 1 A A
12 0 A A
量的关系
3 AA A
13 A A A
重叠律
4 AA 0
14 A A 1
互补律
5 AB BA
15 A B B A
交换律
6 A(BC ) ( AB)C 16 A (B C) ( A B) C 结合律
0
B
& 1
D0
D1
D2
D4
CC4512
D4 D5
YZ
D6
D7
A
A0
S0 S1
A1 A2
4.24 试用4位并行加法器74LS283设计一个加/减运算电路。当控制 信号M=0时它将两个输入的4位二进制数相加,而M=1时它将两个
输入的4位二进制数相减。允许附加必要的门电路。 解:分析题意,M=0,相加,Y3Y2Y1Y0=P3P2P1P0+Q3Q2Q1Q0
用加法器设计组合逻辑电路
特殊具有运算关系的函数
用译码器设计组合逻辑电路 (所有的逻辑函数)
步骤:1.写出所求逻辑函数最小项表达式。 2.把逻辑函数变换为与非与非式 3.对照比较函数输入变量与译码器输入脚的对应情况, 4.按照求出的表达式连接电路,画电路连线图。 注意:
一片138译码器可以实现多个三变量的输出函数,只能是三变
采用8选1数据选择器CC4512,其输出表达式:
Y D 0 (A 2 A 1 A 0 ) D 1 (A 2 A 1 A 0 ) D 2 (A 2 A 1 A 0 ) D 3 (A 2 A 1 A 0 ) D 4 (A 2 A 1 A 0 ) D 5 (A 2 A 1 A 0 ) D 6 (A 2 A 1 A 0 ) D 7 (A 2 A 1 A 0 )
量,如果是四变量,则需2片138扩展成4-16译码器。
用数据选择器设计组合逻辑电路(所有的逻辑函数)
步骤:1.写出所求逻辑函数最小项表达式。
2.根据上述函数包含的变量数,选定数据选择器。 当逻辑函数的变量个数与数据选择器选择输入端个数相等时,
可直接用数据选择器来实现所要实现的逻辑函数。 当逻辑函数的变量个数多于数据选择器选择输入端数目时,应
7 A(B C) AB AC 17 A BC ( A B)( A C) 分配律
8 A B B A 18 A B B A
摩根定理
9 A A
还原律
1. (27.5)10 =( ) 2 =( )8421BCD
2. Y(A,B,C)=AB+BC+AC
画出真值表 电路图 最小项和的标准形式 最大项积的标准形式 与非与非式 或非或非式
Y D 0 (A 2 A 1 A 0 ) D 1 (A 2 A 1 A 0 ) D 2 (A 2 A 1 A 0 ) D 3 (A 2 A 1 A 0 ) D 4 (A 2 A 1 A 0 ) D 5 (A 2 A 1 A 0 ) D 6 (A 2 A 1 A 0 ) D 7 (A 2 A 1 A 0 )
M=1,相减,Y3Y2Y1Y0=P3P2P1P0 - Q3Q2Q1Q0
减一个数等于加这个数的补码,补码等于反码+1,故
Y3Y2Y1Y0=P3P2P1P0- Q3Q2Q1Q0 =P3P2P1P0+[Q3Q2Q1Q0]补
它的功能表如表所示。 01 Y=A+B
10 Y=A ⊕ B
解:由功能表可写出逻辑表达式
11 Y=A
Z A S 1 S 0 B ( A B ) S 1 S 0 ( A B A B ) S 1 S 0 A S 1 S 0 A S 1 S 0 B A S 1 S 0 B S 1 S 0 A B S 1 S 0 A B 1 S 0 S A S 1 S 0
3. P210 4.3
第三章 组合逻辑电路总结
主要内容 ※组合逻辑电路的分析方法(已知逻辑图,分析逻辑功能。) ※组合逻辑电路的设计方法(已知逻辑问题,画出逻辑图。) ※五种常用的组合逻辑电路(编码器,译码器,数据选择器,
加法器,数值比较器) ※竞争冒险现象(原因,判断,消除) 重点掌握 ※掌握组合逻辑电路的分析方法和设计方法。 ※了解5种组合电路的内部结构、工作原理。 ※掌握5种组合逻辑电路的功能、使用方法。 (包括基本使用方法 和级联扩展,会分析和设计电路。) ※掌握用译码器,数据选择器,加法器设计组合逻辑电路的方法。 ※掌握竞争冒险现象的的概念,掌握判断方法,了解消除方法。
将S1S0A与A2A1A0对应,并将Z变换成数据选择器输出的形式
ZABS1S0 AS1S0BS1S0ABS1S0 ABS1S0 AS1S0
B(AS1S0)AS1S0B(AS1S0)B(AS1S0)B(AS1S0) B(AS1S0)(AS1S0)
0(S1S0A)B(S1S0A)0(S1S0A)1(S1S0A)B(S1S0A) B(S1S0A)1(S1S0A)0(S1S0A)
将两式比较,可知:令D0=0,D1=B,D2=0,D4=1, D4=B D5=B,D6=1, D7=0,A2=S1, A1=S0,A0=A,则Z=Y。
将两式比较,可知:令D0=0,D1=B,D2=0,D4=1, D4=B D5=B,D6=1, D7=0,A2=S1, A1=S0,A0=A,则Z=Y。
第一章:总结:数值转换示意图 二进制
展开求和
整数:除2取余 小数:乘2取整
分组替代
替代
十进制
展开求和
整数:除16取余 小数:乘16取整 (或先转换成二进制)
十六进制
返回
第二章: 逻辑代数的基本公式和常用公式
2.3.1 基本公式 表2.3.1为逻辑代数的基本公式,也叫布尔恒等式
10 1 0 , 0 1
