数字电子技术总结复习

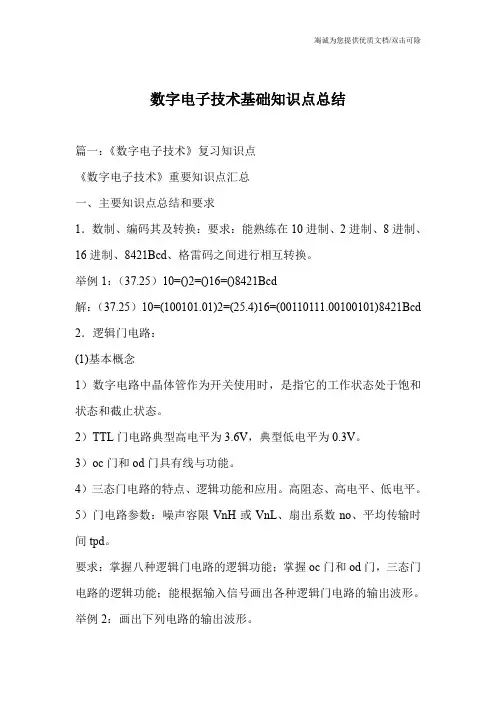

数字电子技术基础知识点总结
数字电子技术基础知识点总结篇一：《数字电子技术》复习知识点《数字电子技术》重要知识点汇总一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421Bcd、格雷码之间进行相互转换。
举例1：（37.25）10=()2=()16=()8421Bcd解：（37.25）10=(100101.01)2=(25.4)16=(00110111.00100101)8421Bcd 2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL门电路典型高电平为3.6V，典型低电平为0.3V。
3）oc门和od门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5）门电路参数：噪声容限VnH或VnL、扇出系数no、平均传输时间tpd。
要求：掌握八种逻辑门电路的逻辑功能；掌握oc门和od门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：Y?a?Bc?a?B?c，则输出Y见上。
3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变1，1变零；要求：熟练应用上述逻辑运算。
4.数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
《数字电子技术》总结复习
《数字电子技术》复习一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16=( )8421BCD解：（37.25）10= ( 100101.01)2= ( 25.4)16= ( 00110111.00100101 )8421BCD2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL门电路典型高电平为3.6 V，典型低电平为0.3 V。
3）OC门和OD门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5）门电路参数：噪声容限VNH或VNL、扇出系数No、平均传输时间tpd。
要求：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：，则输出Y见上。
3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1 变零；要求：熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
数字电子技术基础知识总结
数字电子技术基础知识总结一、模拟电路与数字电路的定义及特点:模拟电路（电子电路）模拟信号处理模拟信号的电子电路。
“模拟”二字主要指电压（或电流）对于真实信号成比例的再现。
其主要特点是:1.函数的取值为无限多个；2.当图像信息和声音信息改变时, 信号的波形也改变, 即模拟信号待传播的信息包含在它的波形之中（信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上）。
3、初级模拟电路主要解决两个大的方面: 1放大、2信号源。
4.模拟信号具有连续性。
数字电路（进行算术运算和逻辑运算的电路）数字信号用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路, 或数字系统。
由于它具有逻辑运算和逻辑处理功能, 所以又称数字逻辑电路。
其主要特点是:1.同时具有算术运算和逻辑运算功能数字电路是以二进制逻辑代数为数学基础, 使用二进制数字信号, 既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等）, 因此极其适合于运算、比较、存储、传输、控制、决策等应用。
2.实现简单, 系统可靠以二进制作为基础的数字逻辑电路, 可靠性较强。
电源电压的小的波动对其没有影响, 温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
3.集成度高, 功能实现容易集成度高, 体积小, 功耗低是数字电路突出的优点之一。
电路的设计、维修、维护灵活方便, 随着集成电路技术的高速发展, 数字逻辑电路的集成度越来越高, 集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。
电路的设计组成只需采用一些标准的集成电路块单元连接而成。
对于非标准的特殊电路还可以使用可编程序逻辑阵列电路, 通过编程的方法实现任意的逻辑功能。
二、模拟电路与数字电路之间的区别模拟电路是处理模拟信号的电路;数字电路是处理数字信号的电路。
数电知识点总结
数电知识点总结数电（数位电子）是一门研究数字电子技术的学科，涉及到数字电路、数字信号处理、数字系统等多个方面的知识。
数字电子技术已经成为现代电子工程技术的基础，并且在通信、计算机、控制、显示、测量等领域都有广泛的应用。
本文将从数字电路、数字信号处理和数字系统三个方面对数电的知识点进行总结。
1. 数字电路数字电路是将数字信号作为输入、输出，通过逻辑门、存储器等数字元器件完成逻辑运算和信息处理的电路。
数字电路是实现数字逻辑功能的基本组成单元，包括组合逻辑电路和时序逻辑电路两种类型。
1.1 组合逻辑电路组合逻辑电路是由若干逻辑门进行组合而成的电路，其输出仅取决于当前输入的组合，不受到电路内过去的状态的影响。
组合逻辑电路主要包括门电路（与门、或门、非门等）、编码器、译码器、多路选择器、加法器、减法器等。
常用的集成逻辑门有 TTL、CMOS、ECL、IIL 四种族类。
常见的集成逻辑门有 TTL、 CMOS、 ECL、 IIL 四种。
1.2 时序逻辑电路时序逻辑电路是组合电路与触发器相结合，结构复杂。
时序逻辑电路主要包括触发器、寄存器、计数器、移位寄存器等。
在传统的 TTL 集成电路中，触发器主要有 RS 触发器、 JK触发器、 D 触发器和 T 触发器四种。
在 CMOS 集成电路中一般用 T 触发器，D 触发器和 JK 触发器等。
2. 数字信号处理数字信号处理（DSP）是利用数字计算机或数字信号处理器对连续时间的信号进行数字化处理，包括信号的采样、量化和编码、数字滤波、谱分析、数字频率合成等基本处理方法。
数字信号处理已广泛应用于通信、音频、视频、雷达、医学影像等领域。
2.1 信号采样和量化信号采样是将连续时间信号转换为离散时间信号的过程，采样频率必须高于信号频率的两倍才能保证信号的完全重构。
信号量化是将采样得到的连续幅度信号转换为一个有限数目的离散的幅度值的过程，量化误差会引入信号失真。
2.2 数字滤波数字滤波是利用数字计算机对数字信号进行特定频率成分的增益或者衰减的处理过程。
数电知识点汇总
数电知识点汇总一、数制与编码。
1. 数制。
- 二进制：由0和1组成，逢2进1。
在数字电路中，因为晶体管的导通和截止、电平的高和低等都可以很方便地用0和1表示，所以二进制是数字电路的基础数制。
例如，(1011)₂ = 1×2³+0×2² + 1×2¹+1×2⁰ = 8 + 0+2 + 1=(11)₁₀。
- 十进制：人们日常生活中最常用的数制，由0 - 9组成，逢10进1。
- 十六进制：由0 - 9、A - F组成，逢16进1。
十六进制常用于表示二进制数的简化形式，因为4位二进制数可以用1位十六进制数表示。
例如，(1101 1010)₂=(DA)₁₆。
- 数制转换。
- 二进制转十进制：按位权展开相加。
- 十进制转二进制：整数部分采用除2取余法，小数部分采用乘2取整法。
- 二进制与十六进制转换：4位二进制数对应1位十六进制数。
将二进制数从右向左每4位一组，不足4位的在左边补0，然后将每组二进制数转换为对应的十六进制数；反之，将十六进制数的每一位转换为4位二进制数。
2. 编码。
- BCD码（Binary - Coded Decimal）：用4位二进制数来表示1位十进制数。
常见的有8421 BCD码，例如十进制数9的8421 BCD码为(1001)。
- 格雷码（Gray Code）：相邻的两个代码之间只有一位不同。
在数字系统中，当数据按照格雷码的顺序变化时，可以减少电路中的瞬态干扰。
例如，3位格雷码的顺序为000、001、011、010、110、111、101、100。
二、逻辑代数基础。
1. 基本逻辑运算。
- 与运算（AND）：逻辑表达式为Y = A·B（也可写成Y = AB），当A和B都为1时，Y才为1，否则Y为0。
在电路中可以用串联开关来类比与运算。
- 或运算（OR）：逻辑表达式为Y = A + B，当A和B中至少有一个为1时，Y为1，只有A和B都为0时，Y为0。
数字电子技术复习资料
数字电子技术复习资料数字电子技术复习资料数字电子技术是现代电子技术中的重要分支，它以数字信号的处理和传输为核心，广泛应用于计算机、通信、控制等领域。
本文将为大家提供一份数字电子技术的复习资料，希望能够帮助大家系统地回顾和巩固相关知识。
一、数字电路基础知识数字电路是数字电子技术的基础，了解数字电路的基本概念和特点对于深入理解数字电子技术至关重要。
1. 逻辑门：逻辑门是数字电路的基本构建单元，常见的逻辑门包括与门、或门、非门等。
它们通过逻辑运算实现不同的功能，如与门实现与运算，或门实现或运算。
2. 布尔代数：布尔代数是描述逻辑运算的数学工具，它通过与、或、非等逻辑运算符号表示逻辑关系。
深入理解布尔代数的基本原理和运算规则，对于设计和分析数字电路至关重要。
3. 真值表：真值表是逻辑函数的一种表示形式，它列出了逻辑函数在不同输入组合下的输出值。
通过真值表可以直观地了解逻辑函数的逻辑关系。
二、组合逻辑电路组合逻辑电路是一种由逻辑门构成的数字电路，它的输出仅依赖于当前的输入。
了解组合逻辑电路的基本原理和设计方法，对于理解和设计复杂的数字电路至关重要。
1. 真值表和逻辑函数：通过真值表可以得到逻辑函数的表达式，通过逻辑函数可以设计出对应的组合逻辑电路。
2. 卡诺图：卡诺图是一种用于简化逻辑函数的工具，通过画出逻辑函数的卡诺图，可以直观地找出逻辑函数的最简表达式。
3. 编码器和解码器：编码器和解码器是常用的组合逻辑电路。
编码器将多个输入信号转换为较少的输出信号，解码器则将较少的输入信号转换为多个输出信号。
三、时序逻辑电路时序逻辑电路是一种在组合逻辑电路的基础上加入了时钟信号的数字电路，它的输出不仅依赖于当前的输入，还依赖于过去的输入。
了解时序逻辑电路的基本原理和设计方法，对于理解和设计时序电路至关重要。
1. 触发器：触发器是时序逻辑电路的基本构建单元，它可以存储和传输信息。
常见的触发器包括RS触发器、D触发器、JK触发器等。
数字电子技术各章复习要点
数制和编码先介绍常见的十进制数，然后介绍二进制、十六进制，再介绍各进制数的相互转换，最后讲述十进制的二进制编码形式。
一、十进制数：按照进位方式进行计数的制度称进位计数制。
进位计数制中有两个基本要素：基数和权值。
十进制数的基数是10（0～9），权值是10ｉ（ｉ是数字所处位置的序号）。
特点是逢10进1。
例：（567.8)10＝5×102+6×101+7×100+8×10-1二、二进制数:计算机内部使用的数值符号只有两个:0和1。
外界的各种信息（数字、符号、图像）到了计算机内部都由0、1两个数字组成。
二进制数的基数是2，权值是2ｉ，特点是逢2进1。
例：（101101.1)2＝1×25+0×24+1×23+1×22+0×21+1×20+1×2-1＝32+8+4+1+0.5=45.5三、十六进制数:二进制数的缺点是位数多,不易书写和记忆,为此我们常采取十六进制数.十六进制数的基数是16(0～9,A～F)，位权是16ｉ。
特点是逢十六进一。
页脚内容1例:(2B.A)16＝２×16+11×1+10/16＝(43.625)104B7+84C＝(D03)16四、数制转换：1.任意Ｒ进制数转换成十进制数：只需将其按权展开的多项式求和。
例：(11011.01)2＝1×24+1×23+0×22+1×21+1×20+0×2-1+1×2-2＝(27.25)10(FC)16＝15×161+12×160＝(252)102.十进制数转换成二进制数：分为整数部分和小数部分。
整数部分采取“除基取余法”：将要转换的十进制整数除以2，取余数作为二进制整数的最低位Ｋ0，将商继续除以2，再取商的余数作为次低位Ｋ1，这样不断除，直到商为0，最后的余数作为二进制整数的最高位Ｋn。
(完整版)《数字电子技术》知识点
《数字电子技术》知识点第1章 数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD 4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1变零；要求：熟练应用上述逻辑运算。
5．数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。
6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y 的反函数Y （或称补函数）。
这个规则称为反演规则。
②对偶规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y ＇，Y ＇称为函Y 的对偶函数。
数字电子技术知识点汇总
数字电子技术知识点汇总引言概述：数字电子技术是一门基础性学科，涉及数字信号的产生、传输、处理和存储等方面。
随着现代科技的迅速发展，数字电子技术已经成为了许多领域的核心技术，包括计算机科学、通信技术、嵌入式系统、控制系统等等。
本文将对数字电子技术的知识点进行汇总和详细介绍，以帮助读者更好地理解和应用这一重要学科。
正文内容：一、数字信号和模拟信号1.1数字信号与模拟信号的基本概念1.2数字信号与模拟信号的特点1.3数字信号的采样和量化1.4模拟信号的离散化和数字化二、数字电路的基础知识2.1逻辑门和布尔代数2.2码制和编码技术2.3数字电路的基本组成2.4数字电路的时序逻辑与组合逻辑2.5数字电路的可靠性和容错技术三、数字系统的设计与实现3.1数字系统的层次结构和组成原则3.2组合逻辑电路的设计方法3.3时序逻辑电路的设计方法3.4状态机的设计与实现3.5FPGA和CPLD的应用四、数字信号处理技术4.1数字信号的基本运算和变换4.2数字滤波器的设计与实现4.3数字信号的储存与读取4.4声音和图像的数字化处理4.5数字信号处理器（DSP）的应用五、数字系统测试与调试5.1数字系统测试的基本概念和方法5.2组合逻辑电路的测试与调试5.3时序逻辑电路的测试与调试5.4集成电路的测试与调试5.5数字系统故障的排查与修复总结：数字电子技术是一门极为重要的学科，广泛应用于现代科技的各个领域。
本文对数字信号和模拟信号、数字电路的基础知识、数字系统的设计与实现、数字信号处理技术以及数字系统的测试与调试等方面的知识点进行了详细的阐述。
通过学习这些知识点，读者可以更好地理解和应用数字电子技术，提高自己在相关领域的能力和竞争力。
在数字化时代的今天，掌握数字电子技术是每个科技工作者必不可少的素质，希望本文能够对读者起到一定的指导和帮助作用。
数字电子技术基础总复习要点
数字电子技术基础总复习要点一、填空题第一章1、变化规律在时间上与数量上都就是离散就是信号称为数字信号。
2、变化规律在时间或数值上就是连续的信号称为模拟信号。
3、不同数制间的转换。
4、反码、补码的运算。
5、8421码中每一位的权就是固定不变的,它属于恒权代码。
6、格雷码的最大优点就在于它相邻两个代码之间只有一位发生变化。
第二章1、逻辑代数的基本运算有与、或、非三种。
2、只有决定事物结果的全部条件同时具备时,结果才发生。
这种因果关系称为逻辑与,或称逻辑相乘。
3、在决定事物结果的诸条件中只要有任何一个满足,结果就会发生。
这种因果关系称为逻辑或,也称逻辑相加。
4、只要条件具备了,结果便不会发生;而条件不具备时,结果一定发生。
这种因果关系称为逻辑非,也称逻辑求反。
5、逻辑代数的基本运算有重叠律、互补律、结合律、分配律、反演律、还原律等。
举例说明。
6、对偶表达式的书写。
7、逻辑该函数的表示方法有:真值表、逻辑函数式、逻辑图、波形图、卡诺图、硬件描述语言等。
8、在n变量逻辑函数中,若m为包含n个因子的乘积项,而且这n个变量均以原变量或反变量的形式在m中出现一次,则称m为该组变量的最小项。
9、 n变量的最小项应有2n个。
10、最小项的重要性质有:①在输入变量的任何取值下必有一个最小项,而且仅有一个最小项的值为1;②全体最小项之与为1;③任意两个最小项的乘积为0;④具有相邻性的两个最小项之与可以合并成一项并消去一对因子。
11、若两个最小项只有一个因子不同,则称这两个最小项具有相邻性。
12、逻辑函数形式之间的变换。
(与或式—与非式—或非式--与或非式等)13、化简逻辑函数常用的方法有:公式化简法、卡诺图化简法、Q-M法等。
14、公式化简法经常使用的方法有:并项法、吸收法、消项法、消因子法、配项法等。
15、卡诺图化简法的步骤有:①将函数化为最小项之与的形式;②画出表示该逻辑函数的卡诺图;③找出可以合并的最小项;④选取化简后的乘积项。
数电知识点总结(整理版)
数电知识点总结(整理版).doc数电知识点总结（整理版）一、引言数字电子技术是电子工程领域的一个重要分支，它涉及使用数字信号处理电子设备中的信息。
本文档旨在总结数字电子学的核心知识点，以帮助学生和专业人士复习和掌握这一领域的基础。
二、数字逻辑基础数字信号数字信号是离散的，可以是二进制（0和1）或多电平信号。
逻辑门基本的逻辑门包括与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）和同或门（NAND）。
逻辑运算逻辑运算是数字电路中的基本操作，包括布尔代数和逻辑表达式的简化。
三、组合逻辑电路多输入逻辑门如四输入与门、或门，以及更复杂的逻辑功能。
编码器和解码器编码器将输入信号转换为二进制代码，解码器则相反。
加法器用于执行二进制加法运算的电路。
比较器比较两个二进制数的大小。
四、时序逻辑电路触发器基本的存储单元，可以存储一位二进制信息。
寄存器由多个触发器组成的电路，用于存储多位二进制信息。
计数器用于计数事件的时序电路。
移位寄存器可以按顺序移动存储的数据。
五、存储器RAM（随机存取存储器）可以读写的数据存储器。
ROM（只读存储器）存储固定数据的存储器，内容在制造时写入。
PROM（可编程ROM）用户可以编程的只读存储器。
EEPROM（电可擦可编程ROM）可以通过电信号擦除和重新编程的存储器。
六、数字系统设计设计流程包括需求分析、逻辑设计、电路设计、仿真、实现和测试。
硬件描述语言如VHDL和Verilog，用于设计和模拟数字电路。
仿真工具用于在实际硬件实现之前测试电路设计的工具。
七、数字信号处理采样将模拟信号转换为数字信号的过程。
量化将连续的信号值转换为有限数量的离散值。
编码将采样和量化后的信号转换为数字代码。
八、数模转换和模数转换数模转换器（DAC）将数字信号转换为模拟信号的设备。
模数转换器（ADC）将模拟信号转换为数字信号的设备。
九、数字通信基础调制在发送端，将数字信号转换为适合传输的形式。
解调在接收端，将接收到的信号转换回原始的数字信号。
《数字电子技术》经典复习资料
《数字电子技术》复习一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 、格雷码之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2．逻辑门电路： (1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL 门电路典型高电平为3.6 V ，典型低电平为0.3 V 。
3）OC 门和OD 门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5）门电路参数：噪声容限V NH 或V NL 、扇出系数N o 、平均传输时间t pd 。
要求：掌握八种逻辑门电路的逻辑功能；掌握OC 门和OD 门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：C B A C B A Y ++=+=，则输出Y 见上。
3．基本逻辑运算的特点：与 运 算：见零为零，全1为1；或 运 算：见1为1，全零为零； 与非运算：见零为1，全1为零；或非运算：见1为零，全零为1； 异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非 运 算：零 变 1， 1 变 零； 要求：熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
数字电子技术总复习
+V CC
& RC
Y
+V CC
A B C D
G1 & RC
Y1
Y Y1 Y2 AB CD
AB CD
G2 &
Y2
——线与连接
四、 输出三态门 –TSL门(Three - State Logic) 正常工作状态： 0或1
应用举例： (1) 用做多路开关
高阻态
(2) 用于信号双向传输
十三、 ROM 的结构和工作原理 （一）ROM 的结构示意图 1. 基本结构
2 用二进制译码器实现组合逻辑函数 基本原理与步骤 1) 基本原理：二进制译码器又叫变量译码器或最小项
译码器,它的输出端提供了其输入变量的 全部最小项。
Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7
S1 1, S 2 S 3 0
Y0 A2 A1 A0 m0
A+1=1
A A 1
（三、）与普通代数相似的定理
交换律 结合律 分配律
A B B A
A B B A
( A B) C A ( B C ) ( A B) C A ( B C )
A( B C ) AB AC
A BC ( A B) ( A C )
（四、）逻辑代数的一些特殊定理
同一律
A ·A = A
A B A B
德 摩根定理 还原律
（五、）关于等式的三个规则 1. 代入规则： 等式中某一变量都代之以一个逻 辑函数，则等式仍然成立。
2. 反演规则： 将Y 式中“.”换成“+”,“+”换成“.” “0”换成“1”,“1”换成“0” 原变量换成反变量，反变量换成原变量
《数字电子技术》综合复习资料.docx
《数字电子技术》综合复习资料第一章一、填空题(每空2分)。
1.22=(2. 3. 25=(3.(9A)I6=(4.(1001101001)=(5.(101010)=(6.(20. 7)二(7.(-9)补码二()20)2C)2OO)10O)8412O二、选择题（每题2分）。
三、分析题（每题10分）。
四、设计题（每题10分）。
第二章-、填空题（每空2分）。
二、选择题（每题2分）。
1.__________ 在情况下,A.输入全部为0c, B・A、B同时为k C. （：、0同时为1。
D.输入端全为1。
2.(A+B) (A+C)=oA.AB+ACB. A+BCC. B+ACD. C+AB3.A+B+C二oA. A + B + CB.ABCC. A.B.CD. ABC4.下而逻辑式中, 正确的是cA. A (A+B) =BB. A (A+B) =AC. A (A+B) =ABD. A (A+B) =A+AB5.设F二AB+CD ,则它的反函数是oA. F = ( A+B )(C + D)B. F =( A + B ) ( C+D ) C・戸二A + B^C + DD. F= AB^D6.逻辑表达式A (B+C)二AB+AC的对偶式是 ____________ 。
A. A + BC + B)(A + C)B. A+BC= ( A+B ) ( A+C )C. AB+AOA ( B+C )D. A + BC = (A + B)(A + C)7.F二A㊉(A㊉3)的值是______________ oA. BB. AC. A ㊉BD. A 0B&最小项APC万的相邻项是 ________________ 。
A. ABCDB. AB CDC. A BCDD. A BCD9.F^ABC^ABC+ABC + AB, F2 = AB+B(A㊉C),它们之间的关系是________________________ 。
数电知识点总结复习
数电知识点总结复习数字电子技术是现代电子技术中的一个重要分支，它是指利用数字信号和数字逻辑技术进行信息的存储、处理和传输的一种技术。
数字电子技术已经深入到我们的日常生活中，无论是计算机、通信、电子设备还是家用电器，都离不开数字电子技术的支持。
因此，掌握数电知识对于电子工程师来说是非常重要的。
下面，我们就来总结一下数电知识点，帮助大家进行复习。
一、数字逻辑电路1. 布尔代数布尔代数是数字逻辑电路设计的基础。
它是一种处理逻辑关系的代数系统，其中变量的值只有“0”和“1”，运算只有“与”、“或”、“非”三种基本运算。
在数字逻辑电路设计中，可以利用布尔代数进行逻辑函数的化简和设计。
2. 逻辑门逻辑门是数字逻辑电路中最基本的电路组件，常见的逻辑门有与门、或门、非门、异或门等。
它们是按照逻辑运算的功能来设计的，可以实现逻辑运算的功能，如与门可以实现“与”运算，或门可以实现“或”运算。
3. 组合逻辑电路组合逻辑电路是由逻辑门按照一定的逻辑运算关系连接而成的电路。
在组合逻辑电路中，逻辑门的输出只取决于当前的输入信号，不受以前的输入信号和输出信号的影响。
4. 时序逻辑电路时序逻辑电路是在组合逻辑电路的基础上加入了时钟信号控制的逻辑电路。
它的输出不仅依赖于当前的输入信号，还受到时钟信号的控制，因此在时序逻辑电路中，输出信号是有记忆功能的。
5. 计数器计数器是一种能够对输入信号进行计数的时序逻辑电路。
它可以实现二进制或者十进制的计数功能，常见的计数器有同步计数器和异步计数器。
6. 寄存器寄存器是一种能够存储数据的时序逻辑电路。
它可以存储多位的二进制数据，并且能够根据控制信号对数据进行读写操作。
7. 存储器存储器是用于存储大量数据的器件，它有随机存取存储器和只读存储器两种类型。
随机存取存储器可以对数据进行读写操作，而只读存储器只能读取数据，不能进行写操作。
8. 逻辑运算器逻辑运算器是能够进行逻辑运算的电路，常见的逻辑运算器有加法器、减法器、乘法器、除法器等。
数电复习知识点
数电复习知识点引言：数字电子技术是现代电子技术的基础，广泛应用于计算机、通信、嵌入式系统等领域。
掌握数电的基本知识对从事相关领域的工程师和研究人员来说是至关重要的。
本文将介绍数电的复习知识点，帮助读者回顾和巩固相关概念和原理。
一、布尔代数布尔代数是数电的基础，是描述和分析逻辑电路行为的基本工具。
常见的布尔代数运算包括与、或、非以及异或等。
布尔代数具有代数结构的性质，可以通过代数运算规则进行化简和简化逻辑表达式。
二、数字逻辑门电路数字逻辑门电路是实现布尔逻辑函数的实际电路。
常见的数字逻辑门包括与门、或门、非门、异或门等。
通过不同的组合，可以构建各种复杂的逻辑电路，实现不同的功能和操作。
三、时序电路时序电路是根据时钟信号的变化来控制电路行为的电路。
常见的时序电路包括触发器、计数器、移位寄存器等。
时序电路的设计和分析需要考虑时钟信号的特性和时序时序关系。
四、组合逻辑电路组合逻辑电路是仅根据输入信号的状态来决定输出信号状态的电路。
常见的组合逻辑电路包括译码器、编码器、多路选择器等。
组合逻辑电路的设计需要根据所需的功能和逻辑关系来进行。
五、数字系统设计方法数字系统设计是应用数电技术解决实际问题的过程。
常见的数字系统设计方法包括状态机设计方法、数据通路设计方法、组合逻辑设计方法等。
设计一个数字系统需要考虑功能需求、性能要求、可靠性要求等因素。
六、数字信号的表示和处理数字信号是模拟信号的离散表示，广泛应用于数字通信、音频处理、图像处理等领域。
数字信号的表示和处理涉及采样定理、量化、编码等基本概念和技术。
七、存储器存储器是用来存储和读取数据的设备。
常见的存储器包括随机存储器（RAM）、只读存储器（ROM）和快照存储器（EEPROM）等。
存储器的设计和组织需要考虑存储单元的大小、访问速度、容量等因素。
结论：数电是现代电子技术的基石，通过复习数电的知识点，我们可以巩固和拓展对数电相关概念和原理的理解。
在实际应用中，我们可以利用数电的技术来设计和实现各种数字系统，满足不同领域的需求。
数电知识点总结详细
数电知识点总结详细一、逻辑门逻辑门是数字电子学的基本单元，它能够根据输入的电信号产生特定的输出信号。
常见的逻辑门有与门、或门、非门、异或门等。
逻辑门的输入和输出都是逻辑电平，通常用0和1表示逻辑低电平和逻辑高电平。
逻辑门可以通过晶体管、集成电路等器件来实现，其原理基于基本的布尔代数。
二、组合逻辑电路组合逻辑电路是由多个逻辑门组成的电路，其输出只依赖于输入信号的组合。
组合逻辑电路没有存储元件，因此输出只在输入信号变化时才会改变。
组合逻辑电路常用于数字系统中的信号处理和转换，比如加法器、减法器、编码器、译码器等。
三、时序逻辑电路时序逻辑电路是由组合逻辑电路和存储元件组成的电路，其输出不仅依赖于输入信号的组合，还依赖于时钟信号。
时序逻辑电路可以实现状态的存储和控制，常用于数字系统中的时序控制和时序处理。
四、数字系统设计数字系统设计是数字电子学的重要内容，它涉及到数字系统的结构、功能和性能的设计和实现。
数字系统设计需要考虑逻辑门、组合逻辑电路、时序逻辑电路、存储元件、时钟信号、计数器、寄存器、状态机等因素，以实现特定的功能和性能要求。
五、应用领域数字电子学在信息技术、通信技术、计算机技术、控制技术等领域有着广泛的应用。
它在数字电路设计、数字信号处理、数值计算、数字通信、数字控制等方面发挥着重要作用。
数字电子学技术的发展也推动了数字产品的不断创新和应用，比如数字电视、数字音频、数字相机、数字手机等。
综上所述，数字电子学是现代电子科学中的重要分支，它研究数字信号的产生、传输、处理和存储。
数字电子学的基本概念包括逻辑门、组合逻辑电路、时序逻辑电路、数字系统设计等，其应用领域涵盖信息技术、通信技术、计算机技术、控制技术等。
通过对数字电子学的学习和应用，可以有效地设计和实现各种数字系统，满足不同领域的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电子技术总结复习集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]《数字电子技术》复习一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换。
举例1：（）10= ( )2= ( )16= ( )8421BCD解：（）10= ( )2= ( )16= ( )8421BCD2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL门电路典型高电平为 V，典型低电平为 V。
3）OC门和OD门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5）门电路参数：噪声容限V NH或V NL、扇出系数N o、平均传输时间t pd。
要求：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：C+==，则输出Y见上。
+Y+AABBC3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1 变零；要求：熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。
要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。
5．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y的反函数Y（或称补函数）。
这个规则称为反演规则。
②对偶规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y ＇，Y ＇称为函Y 的对偶函数。
这个规则称为对偶规则。
要求：熟练应用反演规则和对偶规则求逻辑函数的反函数和对偶函数。
举例3：求下列逻辑函数的反函数和对偶函数解：反函数：；对偶函数： 6．逻辑函数化简要求：熟练掌握逻辑函数的两种化简方法。
①公式法化简：逻辑函数的公式化简法就是运用逻辑代数的基本公式、定理和规则来化简逻辑函数。
举例4：用公式化简逻辑函数：C B BC A ABC Y ++=1 解：②图形化简：逻辑函数的图形化简法是将逻辑函数用卡诺图来表示，利用卡诺图来化简逻辑函数。
（主要适合于3个或4个变量的化简） 举例5：用卡诺图化简逻辑函数：)6,4()7,3,2,0(),,(d m C B A Y ∑+∑= 解：画出卡诺图为则B C Y +=7．触发器及其特性方程1）触发器的的概念和特点：触发器是构成时序逻辑电路的基本逻辑单元。
其具有如下特点： ①它有两个稳定的状态：0状态和1状态；②在不同的输入情况下，它可以被置成0状态或1状态，即两个稳态可以相互转换；))((E D C B A Y +++=))((E D C B A Y +++='③当输入信号消失后，所置成的状态能够保持不变。
具有记忆功能 2）不同逻辑功能的触发器的特性方程为： RS 触发器：n n Q R S Q +=+1，约束条件为：RS ＝0，具有置0、置1、保持功能。
JK 触发器：n n n Q K Q J Q +=+1，具有置0、置1、保持、翻转功能。
D 触发器： D Q n =+1，具有置0、置1功能。
T 触发器： n n n Q T Q T Q+=+1，具有保持、翻转功能。
T ′触发器： n n Q Q =+1(计数工作状态)，具有翻转功能。
要求：能根据触发器（重点是JK-FF 和D-FF ）的特性方程熟练地画出输出波形。
举例6：已知J ，K-FF 电路和其输入波形，试画出8．脉冲产生和整形电路1)施密特触发器是一种能够把输入波形整形成为适合于数字电路需要的矩形脉冲的电路。
要求：会根据输入波形画输出波形。
特点：具有滞回特性，有两个稳态，输出仅由输入决定，即在输入信号达到对应门限电压时触发翻转，没有记忆功能。
2)多谐振荡器是一种不需要输入信号控制，就能自动产生矩形脉冲的自激振荡电路。
特点：没有稳态，只有两个暂稳态，且两个暂稳态能自动转换。
3)单稳态触发器在输入负脉冲作用下，产生定时、延时脉冲信号，或对输入波形整形。
特点：①电路有一个稳态和一个暂稳态。
②在外来触发脉冲作用下，电路由稳态翻转到暂稳态。
③暂稳态是一个不能长久保持的状态，经过一段时间后，电路会自动返回到稳态。
要求：熟练掌握555定时器构成的上述电路，并会求有关参数（脉宽、周期、频率）和画输出波形。
举例7：已知施密特电路具有逆时针的滞回特性，试画出输出波形。
解：9．A/D和D/A转换器1）A/D和D/A转换器概念：模数转换器：能将模拟信号转换为数字信号的电路称为模数转换器，简称A/D 转换器或ADC。
由采样、保持、量化、编码四部分构成。
数模转换器：能将数字信号转换为模拟信号的电路称为数模转换器，简称D/A 转换器或DAC。
由基准电压、变换网络、电子开关、反向求和构成。
ADC和DAC是沟通模拟电路和数字电路的桥梁，也可称之为两者之间的接口。
2）D/A转换器的分辨率分辨率用输入二进制数的有效位数表示。
在分辨率为n位的D/A转换器中，输出电压能区分2n个不同的输入二进制代码状态，能给出2n个不同等级的输出模拟电压。
分辨率也可以用D/A转换器的最小输出电压与最大输出电压的比值来表示。
举例8：10位D/A转换器的分辨率为：3）A/D 转换器的分辨率A/D 转换器的分辨率用输出二进制数的位数表示，位数越多，误差越小，转换精度越高。
举例9：输入模拟电压的变化范围为0～5V ，输出8位二进制数可以分辨的最小模拟电压为5V ×2－8＝20mV ；而输出12位二进制数可以分辨的最小模拟电压为5V ×2－12≈。
10．常用组合和时序逻辑部件的作用和特点组合逻辑部件：编码器、译码器、数据选择器、数据分配器、半加器、全加器。
时序逻辑部件：计数器、寄存器。
要求：掌握编码器、译码器、数据选择器、数据分配器、半加器、全加器、计数器、寄存器的定义，功能和特点。
举例10：能对两个1位二进制数进行相加而求得和及进位的逻辑电路称为半加器。
二、典型题型总结及要求（一）分析题型 1．组合逻辑电路分析：分析思路：①由逻辑图写出输出逻辑表达式； ② 将逻辑表达式化简为最简与或表达式； ③由最简与或表达式列出真值表； ④分析真值表，说明电路逻辑功能。
001.01023112110≈=-要求：熟练掌握由门电路和组合逻辑器件74LS138、74LS153、74LS151构成的各种组合逻辑电路的分析。
举例11：分析如图逻辑电路的逻辑功能。
解：①由逻辑图写出输出逻辑表达式②将逻辑表达式化简为最简与或表达式 ③由最简与或表达式列出真值表 ④分析真值表，说明电路逻辑功能当输入A 、B 、C 中有2个或3个为1时，输出Y 为1，否则输出Y 为0。
所以这个电路实际上是一种3人表决用的组合逻辑电路：只要有2票或3票同意，表决就通过。
2．时序逻辑电路分析：分析思路：① 由电路图写出时钟方程、驱动方程和输出方程； ② 将驱动方程代入触发器的特征方程，确定电路状态方程； ③分析计算状态方程，列出电路状态表； ④由电路状态表画出状态图或时序图； ⑤分析状态图或时序图，说明电路逻辑功能。
要求：熟练掌握同步时序电路，比如同步加法计数器、减法计数器、环形计数器、扭环形计数器的分析。
ACBC AB Y Y Y Y 321==举例12：如图所示时序逻辑电路，试分析它的逻辑功能，验证是否能自启动，并画出状态转换图和时序图。
解：时钟方程为：CP0=CP1=CP激励方程为：将激励方程代入J-K-FF的特性方程可得状态方程为由状态方程做出状态转换表为：0 0010 1101 0001 100则状态转换图和时序图为：可见电路具有自启动特性，这是一个三进制计数器。
（二）设计题型1．组合逻辑电路设计：设计思路：①由电路功能描述列出真值表；②由真值表写出逻辑表达式或卡若图；③将表达式化简为最简与或表达式；④实现逻辑变换，画出逻辑电路图。
要求：熟练掌握用常用门电路和组合逻辑器件74LS138、74LS153、74LS151设计实现各种组合逻辑电路。
举例13：某汽车驾驶员培训班进行结业考试，有三名评判员，其中A为主评判员，B和C为副评判员，在评判时按照服从多数原则通过，但主评判员认为合格也通过，试用与非门实现该逻辑电路。
（或用74138、74151、74153实现）解：由题意可作出真值表为：用卡诺图化简为则输出逻辑表达式为BC A BC A Y =+= 用与非门实现逻辑电路图为：2．时序逻辑电路设计：设计思路：①由设计要求画出原始状态图或时序图； ②简化状态图，并分配状态；③选择触发器类型，求时钟方程、输出方程、驱动方程； ④画出逻辑电路图； ⑤检查电路能否自启动。
要求：熟练掌握同步时序电路，比如同步加法计数器、减法计数器的设计实现。
举例14：设计一个按自然态序变化的7进制同步加法计数器，计数规则为逢七进1，产生一个进位输出。
解：①建立原始状态图：②简化状态图，并分配状态：已经是最简，已是二进制状态；③选择触发器类型，求时钟方程、输出方程、驱动方程：因需用3位二进制代码，选用3个CP 下降沿触发的JK 触发器，分别用FF 0、FF 1、FF 2表示。
由于要求采用同步方案，故时钟方程为：输出方程：状态方程：④画出电路图⑤检查电路能否自启动：将无效状态111代入状态方程计算：可见111的次态为有效状态000，电路能够自启动。
3．集成计数器和寄存器的应用：构成N 进制计数器，构成环形计数器和扭环形计数器。
要求：熟练掌握74LS160、74LS161、74LS162、74LS163四种集成计数器应用，比如分析或设计N 进制计数器；熟练掌握74LS194应用，比如分析或设计环形计数器和扭环形计数器。
