支持卡、卡+密码、密码、卡或密码门禁读卡器参数图片实物

合集下载

标准M1卡逻辑加密IC卡门禁读卡器软硬件说明

Mifare卡门禁读卡器产品介绍修订历史目录1.产品概述 (1)1.1性能指标 (1)1.2实物照片 (2)1.3选型指南 (3)2.使用方法 (4)2.1读卡器端口说明 (4)2.2使用方法 (4)2.3安装注意事项 (5)2.4常见故障分析 (5)3.定制开发 (7)4.技术支持 (8)5.联系方式 (9)5.1联系方式 (9)1.产品概述1.1性能指标●【产品型号】：R5-M1/R6- M1/R6K- M1●【支持卡片】：Mifare S50/S70卡的扇区加密数据读取；●【处理芯片】：专业读卡芯片，速度更快更稳定；●【输出格式】：韦根（Wiegand）输出；●【韦根位数】：标准韦根18~130可配置；●【读卡距离】：0~7cm；●【通信距离】：读卡器到控制器通信距离大可达100米（RVVP 8*0.3）；●【读卡时间】：<200ms；●【LED指示】：红、绿双色条形状态指示灯；●【外壳顔色】：黑色；●【外壳体积】：86×45×15mm /86×86×15mm●【工作电源】：9~18V●【工作电流】：<100mA（普通）●【工作温度】：-20~85℃1.2实物照片1.3选型指南2.使用方法2.1读卡器端口说明R5-M1 /R6- M1 /R6K- M1门禁读卡器端口说明如1所示：表1门禁读卡器接口说明2.2使用方法1.读卡器上电读卡器上电时蜂鸣器会短鸣一声，表示门禁读卡器系统可正常启用运行。

2.工作模式有效用户CPU卡刷卡时，门禁读卡器蜂鸣器会短鸣一声，绿色LED灯会闪烁一下（可设置开门状态），同时通过韦根方式上传所读的数据。

无效CPU卡刷卡时（未经初始化或密钥不正确），读卡器可自动识别为非法卡，蜂鸣器和LED 灯均不会做出任何反应。

3.蜂鸣器、指示灯受控指示蜂鸣器和指示灯受门禁控制器控制，当对以上信号线输入低电平时蜂鸣器会鸣叫及指示灯会亮绿色。

CPU门禁系统讲解课件

新的市场机会!
国内外M1卡市场情况
全球销售约20亿张M1卡全球M1机具超过7百万台 2008年中国M1市场销售总量约1.5亿张
何去何从？
ID技术
国外技术
国产技术
CPU卡安全性优势
CPU卡：真正意义上的智能化非接触式，CPU卡内具有中央处理器（CPU）、随机存储器（RAM）、程序存储器（ROM）、数据存储器（EEPROM）以及片内操作系统（COS），CPU卡不仅仅是单一的非接触卡，而是一个带有卡片操作系统（COS）的应用平台，装有 COS的CPU卡相当于一台微型计算机，不仅具有数据存储功能，同时具有命令处理、计算和数据加密等功能。
SAM卡是一种具有特殊性能的CPU卡，用于存放密钥和加密算法，可完成交易中的相互认证、密码验证和加密、解密运算。
发卡时，将主密钥存入SAM卡中，由SAM卡中的主密钥，对用户卡的特征字节加密生成子密钥，将子密钥注入用户卡中。使每张用户卡内的子密钥都不同。
安全门禁读卡器
技术参数：
支持卡片：CPU卡（符合ISO14443标准）应用环境：用于门框、竖框和其它狭窄空间上读卡距离：40mm 安全芯片：PSAM卡/SAM模块密钥：自定义密钥,长度128位安全：卡和读卡器之间采用安全算法进行加密输出格式：支持多种输出格式防拆探测：支持
加密传输
M1卡
M1卡的三次认证及输入加密传输等安全特性指的是M1卡与 RC500等NXP基站芯片（或兼容芯片）之间的认证和加密.这个
算法和机制被破解.
常用的伪造方式
针对单一卡片的伪造/变造包括以下三种常用情况：
伪造的核心是利用算法弱点!
M1事件的影响
2008 年8月，荷兰内务部命令对M1系统的安全性进行重新评估。欧洲部分重要工程受影响停工。

门禁控制器详细参数

门禁控制器门禁数据存储控制器简称门禁控制器，采用领先国际先进水平的高速运算电路以及Flash海量存储技术单片机设计，集处理、存贮、通讯功能于一块印制电路板上，具有同通讯口终端快速拆除的特点，软件监控每个口的通讯活动，选用记忆接口处理单元，可支持由上级站装入的微程序控制存贮器。

单片机设计具有固有的可靠性，而扩充了瞬态保护功能，自动自检功能更增强了这种可靠性。

可以脱机存储感应式IC卡读卡器的wiegand26 格式的读卡信息、时间信息和当时的状态信息。

广泛用于门禁、考勤、会员管理、客户管理、停车场管理等感应式IC卡的应用系统。

●基于32位CPU的高速智能化ARM平台无限扩展空间●4万张注册卡10万条记录傲视同级产品的海量存储●标配专业级双路门禁电源确保系统长期稳定运行●即使数千门的大型门禁系统刷卡记录实时瞬间上报●广泛的成功案例使您更加放心。

●平易近人的多语言Windows软件操作界面，简单实用，功能强大，无需专业知识即刻轻松掌握，安装快捷，培训更加轻松。

基本参数可存储注册卡：4万可存储记录数：10万通讯方式：TCP/IP配套软件：简体中文、英文配套软件可支持的数据库：Access和SQL配套机箱尺寸：273mm长*228mm宽*65mm高电源功率：DC12V3A电源输入：AC110V或AC220V运行温度：-35至65摄氏度运行湿度：小于95％RH，无冷凝扩展功能：消防联动门联动门长时间未关闭报警非法闯入报警非法卡刷卡报警胁迫报警功能（如果不连接消防及报警联动扩展板，则只具备软件界面的报警提示，并驱动电脑音箱予以报警。

如果连接扩展板，则具备硬件报警输出功能，可驱动灯光或者警笛等设备）强制门状态为常开或者常闭功能远程开门功能互锁功能（双门和四门控制器具备控制器多门互锁功能。

）反潜回防尾随功能多卡同时验证后开门功能定时常开门功能紧急关门功能（紧急双闭）首卡开门外接密码键盘功能(卡＋密码，超级通行密码)操作员分权限分部门分区域管理等等。

门禁控制器接线原理图

门禁控制器接线原理图2008-08-08 初始版本完成2010-11-18 升级版本门禁系统操作手册版本： 2．0版本： 2. 11一．设备特性：1．485控制器特性第一部分门禁控制器硬件手册门禁系统操作手册485 门禁控制器使用标准的工业串口通信，通信距离可达 1200 米，每个总线可以接 255 台设备，使用485 集线器可以扩展多条总线。

支持多达 6 个输出和 10 个输入。

型号有单门、双门、4门等。

✍✍✍✍✍标准 485（波特率 9600）通讯；✍✍✍✍✍大容量存储卡，54000 卡记录，60000 刷卡记录，10000 报警记录（控制器的记录保存在 Flash 里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；✍✍✍✍✍开门时区设置多达 16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；✍✍✍✍✍支持远程操作开关门、远程开关火警、报警。

支持软件锁门常闭功能；✍✍✍✍✍支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；✍✍✍✍✍默认支持 2—4个 weigend 读卡器，自动适应 26、34、37协议；✍✍✍✍✍支持多达 6 个输出，分别控制门和报警输出联动；✍✍✍✍✍多门控制器支持互锁、防潜返功能；✍✍✍✍✍所有设备可以混合安装在一个系统里面；✍✍✍✍✍配合软件支持考勤、实时在线巡更功能。

支持多用户多机实时管理监控；✍✍✍✍✍内置 web 网页，同时可以网络实时监控；2．T CP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的 485 接口空间；支持多达6个输出和 10 个输入。

是一个可以通过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

✍✍✍✍✍标准 10M TCP/IP 通讯；✍✍✍✍✍大容量存储卡，支持远程升级版卡容量 4000，刷卡记录 4000，报警记录 6000；✍✍✍✍✍标准版卡容量 54000，刷卡记录 60000，报警记录 20000（控制器的记录保存在 Flash 里面。

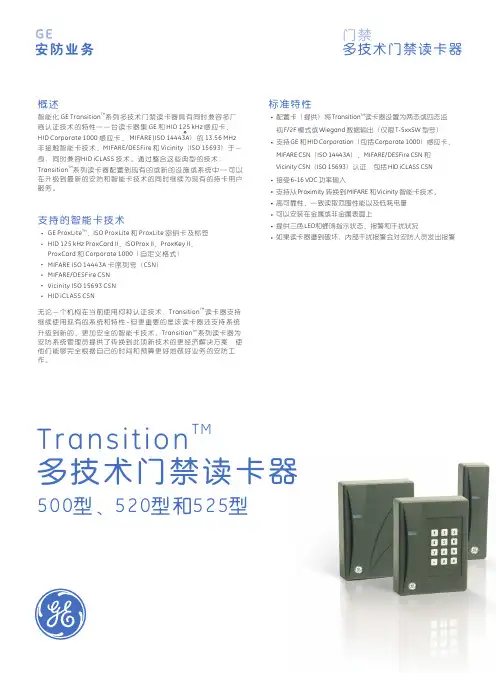

500型、520型和525型多技术门禁读卡器说明书

TMTransition多技术门禁读卡器500型、520型和525型概述TM 智能化 GE Transition 系列多技术门禁读卡器具有同时兼容多厂商认证技术的特性—一台读卡器集 GE 和 HID 125 kHz 感应卡、HID Corporate 1000 感应卡、 MIFARE (ISO 14443A ）的 13.56 MHz 非接触智能卡技术、MIFARE/DESFire 和 Vicinity （ISO 15693）于一身，同时兼容HID iCLASS 技术。

通过整合这些典型的技术，TM Transition 系列读卡器配置到现有的或新的设施或系统中 — 可以在升级到最新的安防和智能卡技术的同时继续为现有的持卡用户服务。

TM 无论一个机构在当前使用何种认证技术，Transition 读卡器支持继续使用现有的系统和特性 - 但更重要的是该读卡器还支持系统TM 升级到新的、更加安全的智能卡技术。

Transition 系列读卡器为安防系统管理员提供了转换到此项新技术的更经济解决方案，使他们能够完全根据自己的时间和预算更好地做好业务的安防工作。

支持的智能卡技术TMGE ProxLite 、ISO ProxLite 和 ProxLite 密钥卡及标签HID 125 kHz ProxCard II 、ISOProx II 、ProxKey II 、ProxCard 和 Corporate 1000（自定义格式）MIFARE ISO 14443A 卡序列号（CSN ）MIFARE/DESFire CSN Vicinity ISO 15693 CSN HID iCLASS CSNTM 配置卡（提供）将 Transition 读卡器设置为两态或四态监视 F/2F 模式或 Wiegand 数据输出（仅限 T-5xxSW 型号）支持 GE 和 HID Corporation （包括 Corporate 1000）感应卡、MIFARE CSN （ISO 14443A ）、MIFARE/DESFire CSN 和 Vicinity CSN （ISO 15693）认证，包括 HID iCLASS CSN 接受 6-16 VDC 功率输入支持从 Proximity 转换到 MIFARE 和 Vicinity 智能卡技术。

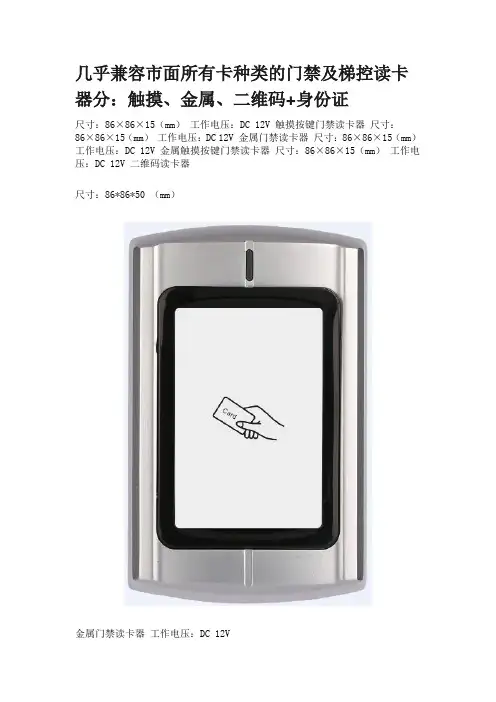

几乎兼容市面所有卡种类的门禁及梯控读卡器分：触摸密码、金属外壳、二维码+身份证

几乎兼容市面所有卡种类的门禁及梯控读卡器分：触摸、金属、二维码+身份证尺寸：86×86×15（mm）工作电压：DC 12V 触摸按键门禁读卡器尺寸：86×86×15（mm）工作电压：DC 12V 金属门禁读卡器尺寸：86×86×15（mm）工作电压：DC 12V 金属触摸按键门禁读卡器尺寸：86×86×15（mm）工作电压：DC 12V 二维码读卡器尺寸：86*86*50 （mm）金属门禁读卡器工作电压：DC 12V产品尺寸：128x58x26mm金属门禁读卡器工作电压：DC 12V产品尺寸：135mmx58mmx26mm功能描述IC WG26/34输出防复制读头身份证 IC WG26/34输出 ISO15693 协议 SIO14443A（IC：S50,S70）,IS014443B,ISO15693，HID ICLASS卡 MF、 CPU 卡（支持读扇区内容），中国居民身份证、ISO15693、Desfire卡、Ultralight、NTAG物理卡号读卡支持SIO14443A（IC：S50,S70）,IS014443B,ISO15693,以及FEILICA卡，HID ICLASS卡物理卡号，香港八达通 IC WG26/34输出防复制读头身份证 IC WG26/34输出 ISO15693 SIO14443A（IC：S50,S70）,IS014443B,ISO15693，HID ICLASS卡 MF、 CPU卡（支持读扇区内容），中国居民身份证、ISO15693、Desfire卡、Ultralight、NTAG物理卡号读卡支持SIO14443A（IC：S50,S70）,IS014443B,ISO15693,以及FEILICA卡，HID ICLASS 卡物理卡号，香港八达通 IC WG26/34输出防复制读头身份证 IC WG26/34输出 ISO15693协议SIO14443A（IC：S50,S70）,IS014443B,ISO15693，HID ICLASS卡 MF、 CPU卡（支持读扇区内容），中国居民身份证、ISO15693、Desfire卡、Ultralight、NTAG物理卡号读卡支持SIO14443A（IC：S50,S70）,IS014443B,ISO15693,以及FEILICA卡，HID ICLASS卡物理卡号，香港八达通可读IC卡、LEGIC卡 WG26/34（可选） IC WG26/34输出防复制读头身份证 IC WG26/34输出 ISO15693协议 SIO14443A（IC：S50,S70）,IS014443B,ISO15693，HID ICLASS卡 MF、 CPU卡（支持读扇区内容），中国居民身份证、ISO15693、Desfire卡、Ultralight、NTAG物理卡号读卡支持SIO14443A（IC：S50,S70）,IS014443B,ISO15693,以及FEILICA卡，HID ICLASS 卡物理卡号，香港八达通面板黑+镜片黑(R568) 面板白+镜片黑（R637) 面板黑+镜片白 (R640) 二维码 IC 标准WG/485,USB接口，可在线升级面板黑+镜片黑 (R574) 面板白+镜片黑(R638)面板黑+镜片白(R641)二维码 IC 只读身份证物理卡号标准WG/485,USB接口，可在线升级（全新硬件）二维码 IC 只读物理卡号带安全模块，可读身份证信息标准WG/485,USB接口，可在线升级读取ID厚卡、ID薄卡、ID钥匙扣卡的物理卡号支持ISO/IEC14443A/B、读取S50，S70，二代身份证物理卡号支持ISO/IEC14443A/B、ISO/IEC15693协议，读取S50，S70，HID ICLASS的物理卡号，CPU（卡号）读取ID厚卡、ID薄卡、ID钥匙扣卡的物理卡号支持ISO/IEC14443A/B、读取S50，S70，二代身份证物理卡号支持ISO/IEC14443A/B、ISO/IEC15693协议，读取S50，S70，HID ICLASS的物理卡号，CPU（卡号）。

感应卡式门禁CUK25说明书

感应卡式门禁（读卡器）使用说明书安装使用前请仔细阅读本说明书一、产品简介：本非接触式感应卡门禁控制器是现代先进的门禁系统之一。

它选用最新中央处理器（CPU）及大容量存储芯片，全新触摸式按键；功能强大，具备用户卡资料备份功能，可外接读卡器、可当读卡器输出Wiegand26信号，感应卡开门、感应卡加密码开门、密码开门三种开门方式；门状态监视、输出报警、安全模式、防拆、感应卡加密码等完善的保安措施让用户更加安全；开门按钮、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。

四、设置及使用方法：1、初始编程密码为9999。

2按进入编程状态。

3、功能设置（需在编程状态下）：（1按注：密码为4-8位任意数字。

（2按注：如需连续增加用户卡，则在按读卡后不必按直接读下一张卡。

（3按删除全部用户卡；按删除被读的卡；按删除遗失的卡；卡号：带喷码的卡号为前一组数字的后6位数。

（4按读卡开门按读卡加密码开门按读卡开门或者密码开门注：出厂设置为读卡或密码开门；（5按注：XX为00-99，单位为秒，出厂设置为6秒。

（6）设置报警时间：按注：XX为00-99，单位为分钟，出厂设置为3分钟。

（7按关闭此功能按开启此功能注：门状态监视需配合门磁开关，开启此功能时有如下两种功能: A、如果输入正确密码开门后忘了关门则蜂鸣器会鸣叫提示使用者关门；B、如果门被非法打开，则会启动报警信号输出，同时蜂鸣器鸣叫警示。

出厂设置此功能为关闭。

（8按关闭此功能按连续读十张非法卡或者读有效卡后连10分钟。

按连续读十张非法卡或者读有效卡后连续四次输入错误密码，启动报警信号输出。

注：出厂设置此功能为关闭（9按注: 开门密码:4 - 8位XX为密码序号01-15（10按注：以上任何设置完成后都必须在一分钟内按储存5、备份及恢复用户卡：断开电源，将另外配备的存储IC插入到“IC 3”的插槽内（注意IC缺口方向），再接上电源：按蜂鸣器响三声后断电取出IC；按蜂鸣器响三声后断电取出IC注：用户卡备份时，如存储IC内还有其他用户卡，则是叠加方式存储；用户卡恢复时，如控制器上还有其他用户卡，则是以覆盖方式恢复6、外接读卡器和输出输出Wiegand26信号：（1）接口插座【W26-IN】：此接口可外接一个读卡器，形成内外读卡的控制方式。

门禁参数清单

2.管理功能：
初始化控制器：初始化后的控制器内的主密钥、通信数据、参数设置将全部清除；
3.操作功能：
下载系统时间：用于校准控制器机内运行时间；
下载/清除黑名单：对控制器下载和清楚黑名单操作；
下载开放时区：对控制器下载常开放时间表，下载后，当各子系统时间运行在时间段期间则子系统自动处于常开状态，当子系统时间运行在时间段外则子系统自动恢复原来关闭状态，用户必须刷卡或使用预设密码才能通行。
工作电压：DC12V/DC24V，工作电流：DC12V/500mA DC24V/250mA 单独供电
带指示灯，门状态检测功能，开门方式：90度开门；
开门按钮
86*86型
锁支架
L型根据现场情况配置
门禁智能一卡通软件
1.系统设置功能：包括各子系统控制器端口设置、控制器数量设置、控制器号设置、控制器号名称设置和安装位置设置等；
嵌入式安装，或者明装；
非接触式的读写时间： ≤0.2S；
非接触式的读写距离：≥30mm；
网络通讯接口：RS485(标准)， WG26 或WG34；
通讯传输距离：0.8Km(标准)；
★提供集成电路IC嵌入式软件著作
发卡器
供电电源：USB供电；
工作环境温度：-25℃～45℃；
工作环境相对湿度：≤90%(不结露)；
可接读卡器数量一对
可控制门输出一组
开门延时时间1-6000秒可调
最大联网数不限
使用环境温度-40 至 70摄氏度
建议 -35 至 65 摄氏度
使用环境湿度10-90％RH，无冷凝
用户注册卡数量2万
记录脱机存储数量10万
数据掉电保护高速闪存设计，永不丢失。
读卡器到控制器最大联机距离100米，建议80米内。

门禁参数

ME2001电锁电源
台
1
記錄容量：60,000筆
卡片容量：20,000張卡
通訊方式：TCP/IP／RS-485／Wiegand26/34
卡片格式：EM
台18605读卡器WR-E2
14L-ID
通訊方式：Wiegand 34 bit
感應距離：7-12cm
感應方式：EM
顏色：銀／黑
尺寸：100*45*25mm
台
1
180
6
出门按钮
序号
产品名称
品牌
型号
采购参数
产品参数
单位
数量
单价
4
门禁控制器
七友
WEBPASS-E
1.工作电源：额定电压12V DC(50/60HZ)额定电流<0.3A输入参数，干节点开关量输入输出负载参数：2.工作电压DC≤12V,工作电流≤1A，3.工作环境：温度0℃~70℃，温度0~90% RJ45读感器接口读感器电源，4.读感器连接电缆：8芯双绞屏蔽线，24AWG，最长100米10A接触电流，12V DC，带有LED状态指示
DE-04
台
1
7
管理软件
WEBPASS
可对电插锁、灵动锁、电磁锁等锁具进行管理，简单数据和信息进行记录，导出等。可实现软件和硬件对锁具的控制。
个
1
800
8
转换器
ATC-106
RS485
RS485/232转换
台
1
130
9
闭门器
RD-85
单门
台
1
10
磁力锁
DZ888挂示磁力锁
180KG单门
把
1
11
电锁电源

HID读卡器系列产品介绍

HID系列门禁产品介绍北京门得安技术有限公司2012年产品目录PROX系列产品介绍 (3)1 HID 6005B (3)2 HID 5365 (4)3 HID 5395 (5)4 HID 5355 (6)5 HID 5355K (7)6 HID 5375 (8)7 HID 4045 (9)8 HID 1326 (10)9 HID 1386 (11)10 HID 1346 (12)ICLASS系列产品介绍 (13)1 HID R10 (13)2 HID R30 (14)3 HID R40 (15)4 HID RK40 (16)5 HID R90 (17)6 HID RWKL550/RWKLB575/BIO500 (18)7 HID 2000 (19)8 HID 2080 (20)PROX系列产品介绍1HID 6005B小尺寸、低成本、备有蜂鸣器、多种颜色LED、全天侯的密封式读卡器; 尺寸:7.96x4.3x1.68cm;Classic系列备有黑、灰、白或米色封盖;Designer系列备有黑、灰、白或海蓝色封盖;45cm辨形引线标准;也可以向厂家专门订购2.7m辫形引线;感应距离:1.2-7.6cm.输出格式：可配置为wiegand、ABA格式输出电压范围：5-16VDC电流范围：平均：30mA，最高75mA。

材质：UL94聚碳酸酯适应温度：-22°to150°F(-30°to65°C)适应湿度：0-95%不结露内外使用的密封式读卡器;尺寸:15.2x4.3x1.91cm;Classic系列备有黑、灰、白或米色封盖;Designer系列备有黑、灰、白或海蓝色封盖;45cm辨形引线标准;也可以向厂家专门订购2.7m辫形引线;感应距离:1.2-14cm.输出格式：可配置为wiegand、ABA格式输出电压范围：5-16VDC电流范围：平均：30mA，最高110mA。

立方密码键盘门禁技术参数标

1.1系统概述门禁系统是一个集通道安全管理、自动化控制、警报处理、事件记录、多系统联动为一体的，具有主动安全防范功能的通道管制系统，它结合完备的安全管理与通行许可机制、多系统联动等功能。

通常由门禁控制器、读卡器、锁、出门按钮等组成。

1.2系统功能1.系统应具备多种通行方式：支持刷卡、多卡、密码、卡+密码、刷卡+触发、时段常开常闭等通行方式；2.能够精准的权限控制：精确控制任何成员在任何时间点上，对任何房门的通行权限及通行方式；3.具备实时监控功能：实时图文监控门状态及各类刷卡、警报等事件，具备视频监控、刷卡拍照、人像核对等功能，全面掌控门禁系统工作状态；4.具备读卡机防撬功能：非法拆卸读卡机将触动预设的警报；5.具备控制器防拆卸功能：非法打开控制器机框将触发预设的警报；6.具备多卡认证功能：多个合法成员（可指定必须参与的成员）同时认证通过后方可通行；7.具备通道管制功能：管制时间内仅系统卡和警卫卡才有开门权限；8.具备胁迫报警功能：防止非法人员胁持并强迫合法成员进入；9.具备强行进入报警功能：未经合法认证暴力开门将触动强行进入警报；10.具备开门超时报警功能：房门正常开启后，必须有规定的时间内闭合，否则将触动警报；11.必须具备防潜伏功能：合法成员进入后，必须在规定的时间内外出，否则将被禁锢在房内；12.具备反回传功能：防止合法成员进入后，在正常外出之前将卡片交他人使用；13.必须具备门禁互锁功能：互为互锁的一组房门，同一时间只能开启其中一道房门。

当银行人员开启其中一扇门后，如未关上，则无法打开与之互锁的另一扇门禁；14.具有布防与撤防功能：具备自动及手动布/撤防功能，在布防时段内，普通成员无法通行；15.具备数据冗余备份功能：门禁控制器支持SD卡数据冗余备份，保障正常工作及故障快速恢复；16.具备电子公告功能功能：软件自定义的电子公告，用户刷卡后即可在读卡器上显示该相关信息；17.必须具备系统联动功能：具备丰富的预定义与自定义接口，实现火警、防盗警等信号接入及响应，具备OPC等开放接口，实现IBMS集成与联动；18.具备多种通讯方式：具备TCP/IP、RS485多种通讯方式，并具备存储介质（SD卡）接口，在满足不了联网的情况下可选用SD卡进行参数信息传递；19.具备扩展在线巡更功能；20.具备与访客系统联动功能，临时访客取卡后能够在对应被访人的门禁上进行刷卡通行；1.3门禁系统设备清单1.4设备性能指标及参数要求1.4..1 门禁管理系统软件◆具备实时图文监控门状态及各类刷卡、警报等事件；并支持视频监控、刷卡拍照、人像核对功能；◆支持自定义紧急门区，远程操作遥控开关门、紧急开关门和通道布防、撤防；◆支持报警反馈响应机制，如：强行进入报警、胁迫报警、门超时报警、读卡器防撬等报警信息；◆支持通道潜回，多卡认证，触发认证，自动布防，通道互锁，门禁考勤等；◆能够设置100种时区、周计划、假期计划、管制群组，满足不同时段开门需求。

ID门禁一体机说明书

门禁一体机使用说明书一、产品外观二、产品简介本门禁内嵌入了个ID或IC读卡模块，或还可外接个Wiegand26的读卡器，双向开门，可接出门按钮开门，并支持门常开、常闭功能，可输入卡号删除用户信息，防卡片丢失后的尴尬，支持阴极锁、阳极锁，可设置刷卡开门、密码开门、卡或密码开门，卡加密码开门方式，6位密码，安全性好，独有增加卡、删除卡管理卡功能，加卡删卡特方便；且有报警能输出，支持胁迫码开门，外接报警器可报警或其它用途。

三、门禁一体机编程方法：1、“*”+“#”，进入编程模式（1）按“*”不放，再按“#”，松开键盘，再输入6位管理员密码，按“#”确认键，蜂鸣器嘀、嘀，进入编程主模式，此时绿灯闪，要求输入功能码。

2、“00”功能码，设置门常开（1）按“0”键，再按“0”键，按确认键“#”，蜂鸣器嘀、嘀，设置门常开，返回主模式。

3、“01”功能码，设置门常闭（1）按“0”键，再按“1”键，按确认键“#”，蜂鸣器嘀、嘀，设置门常闭，返回主模式。

4、“02”功能码，设置常态（1）按“0”键，再按“2”键，按确认键“#”，蜂鸣器嘀、嘀，恢复常态，返回主模式。

5、“03”功能码，修改管理员密码（1）按“0”键，再按“3”键，按确认“#”，进入修改管理员密码设置，此时绿灯、橙灯同时闪，要求输入新的管理员密码；（2）输入新的6位管理员密码，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示成功设置，返回主模式。

6、“04”功能码，按卡号键盘增加用户（1）按“0”键，再按“4”键，按确认键“#”，进入键盘增加用户设置，此时绿灯、橙灯同时闪，要求输入卡片的10位卡号；（2）输入10位要增加卡的卡号，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示增加成功，返回（1）继续增加其它的卡号，按“#”则退出本功能码返回主模式；7、“05”功能码，卡号键盘删除用户卡（1）按“0”键，再按“5”键，近确认键“#”，进入键盘删除卡设置，此时绿灯、橙灯同时闪，要求输入卡片的10位卡号；（2）输入10位要删除卡的卡号，按“*”则取消重输，按“#”确认，蜂鸣器嘀、嘀表示删除成功，返回（1）继续删除其它的卡，按“#”则退出本功能码返回主模式；8、“06”功能码，刷卡删除用户卡（1）按“0”键，再按“6”键，按确认键“#”，进入刷卡删除用户卡模式，此时绿灯、橙灯同时闪，要求刷卡；（2）刷要删除的用户卡，蜂鸣器嘀、嘀表示删除成功，可连续删除多张用户卡，按“#”键退出该模式，返回主模式。

T9金属触摸门禁一体机

T9金属触摸门禁一体机
安装使用前仔细阅读本说明书
本产品为非接触式感应卡金属触摸门禁一体机，支持EM、Mifare两种感应卡，是目前最先进的单门控制器之一。

它采用独特的金属材质设计，耐用的背光触摸键盘，内置美国Atmel微处理器，抗干扰能力强，安全性和可靠性高，功能强大，使用方便，可广泛应用于高档写字楼、住宅小区及其它公共场所。

2 功能特点
超低功耗：待机电流小于30mA
韦根输出：WG26输入输出
搜索时间：刷卡至开门时间小于0.1S
夜光键盘：夜间操作方便
门铃接口：可外接有线门铃
开门方式：卡，密码，卡加密码
独立密码：使用与卡无关的密码开门
修改密码：用户可自行修改开门密码
防拆报警：非法拆机后报警器发出报警声
卡号删除：卡丢失后用键盘删除卡号，彻底消除安全隐患
3 技术参数
4 声光指示
6 高级应用操作
7安装方法
根据产品尺寸开好孔，用配备的螺钉固定好底壳。

将引出线从底壳出线孔穿出，根据需要的功能接线，且包好不用的线，以防短路。

接完线后将前壳装到底壳上，拧好螺丝，安装完成。

（如下图）
8 引出线说明
9接线图
9.1普通电源接线图
9.2门禁专用电源接线图
9.3读卡器接线图
10 包装清单
温馨提示
* 请不要私自修理机器，如有问题，请返回厂家维修。

* 在安装之前，如果要打孔，请仔细检查暗线或线管，防止钻孔时钻断暗线等引来不必要的麻烦，在钻孔或固定线夹的时候要使用安全眼镜。

* 如果产品升级，说明书将可能有所不同，恕不另行通知。

指纹门禁一体主机使用说明书

指纹门禁一体主机使用说明书V1.1.0前言概述本文档详细描述了指纹门禁一体主机的设备结构、设备安装和系统功能等内容。

符号约定在本文中可能出现下列标志，它们所代表的含义如下：符号说明表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。

表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。

表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。

表示静电敏感的设备。

防静电表示高压危险。

电击防护表示强激光辐射。

激光辐射表示能帮助您解决某个问题或节省您的时间。

表示是正文的附加信息，是对正文的强调和补充。

重要安全须知下面是关于产品的正确使用方法、为预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。

●请在设备布控后及时修改用户的默认密码，以免被人盗用。

●请不要将设备放置和安装在阳光直射的地方或发热设备附近。

●请不要将设备安装在潮湿、有灰尘或煤烟的场所。

●请保持设备的水平安装，或安装在稳定的场所，注意防止本产品坠落。

●请勿将液体滴到或溅到设备上，并确保设备上不能放置装满液体的物品，防止液体流入设备。

●请安装在通风良好的场所，切勿堵塞设备的通风口。

●仅可在额定输入输出范围内使用设备。

●请不要随意拆卸设备。

●请在允许的湿度和温度范围内运输、使用和存储设备。

●请务必按照要求使用电池，否则可能导致电池起火、爆炸或燃烧的危险！●更换电池时只能使用同样类型的电池！●产品必须使用本地区推荐使用的电线组件（电源线），并在其额定规格内使用。

●请使用满足SELV（安全超低电压）要求的电源，并按照IEC60950-1符合Limited PowerSource（受限制电源）的额定电压供电，具体供电要求以设备标签为准。

●请将I类结构的产品连接到带保护接地连接的电网电源输出插座上。

●如果使用电源插头或器具耦合器等作为断开装置，请保持断开装置可以方便的操作。

KD-HS01金盾机柜智能密码锁说明书

KD-HS01支持室内出门按钮控制电锁的开启，同时可以挂接一个Wiegand26格式ID读头，支持双向刷卡开门。KD-HS01同时具有门铃输出，功能强大，安装简便，是应用于办公室、保安室、机房及公共场所最好的门禁装置。
智能密码锁
产品使用说明书
2.6 后备电源..........................................................................................................................9
通讯线尽量远离高压电线距离50cm以上，不要与电源线并行。
主干到每个支点的分支线长度应尽量短，建议支线长度不超过2米。
根据每种线缆物理特性不相同，传输距离也不相同。建议使用1平方带屏蔽两芯铜缆作为网络主干，这样可有效防止和屏蔽干扰，可达到500米传输距离。
若使用双绞线作网络主干线缆，接线时注意使用绞在一起的一对线，另三对空闲。
1.
1.
卡类型：EM及Байду номын сангаас兼容ID卡
读卡方式：感应式
读卡距离：2cm-10cm（与卡片类型有关）
门禁通行名单：3500个（最大可扩展至6000）
出入信息记录：8000条
外接读头：Wiegand26格式ID读头，支持双向刷卡开门
工作电流：<100mA
峰值电流：随使用锁的电流
掉电数据保存：10年
工作环境温度：0 -50℃
1秒
开门方式
刷卡开门
开门状态
正常
1.
1.
您的KD-HS01智能密码锁使用标准RS485（总线型）布线结构组建网络。
门禁控制器与服务器间的通讯速度和丢包率，与RS485的网络布线的拓扑形状、线路的施工质量、线材有很大关系。

门禁读卡器DAIC-MJ-RW 规格书

DAIC-MJ-RW 门禁读头规格书
一、IC读卡器（门禁）
（一）支持IC卡，读卡距离在5-10cm，刷卡响应时间<0.1s；
（二）支持RS485协议或韦根协议；
（三）可选配读取32位序列号，采用64位密钥对扇区内容进行加密，防止IC 卡上的数据被复制；
（四）支持卡、卡+密码、密码、卡或密码、四种身份识别模式；
（五）支持防拆报警，内置看门口狗程序；
（六）所有连接端口均具备过流和过压保护。

参数
指标
主处理器
32位处理器
读卡距离
3-6CM
读卡方式
IC卡（Mifare卡）
刷卡响应时间
≤1s
上行通讯接口
RS485、韦根
声音提示
蜂鸣器
防拆报警
支持
电源输入
9-15VDC
额定电流
100mA
工作环境
工作温度：-10℃-+55℃，工作湿度：≤95%；
ISO14443
工作频率
13.56M Hz
协议控制模块
支持卡类型
MIFARE S50卡
支持卡类型
MIFARE S70卡
支持加密类型
Crypto1
响应时间
≤1 秒
功能控制电路
LED状态指示
工作状态指示
读卡成功/失败指示峰鸣器状态指示读卡成功/失败指示
通信接口
韦根通信接口
传输距离应大于100米电源及其他环境要求
电源
DC 12V±10%
最大功率
P≦2W
工作环境温度
-10℃--+55℃
工作环境湿度
10%-90%
应用环境要求
