物料传送分拣PLC电气控制系统解析
基于PLC的物料分拣传送控制系统的设计与实现
基于PLC的物料分拣传送控制系统的设计与实现随着工业自动化的发展，PLC（可编程逻辑控制器）在物料分拣传送系统中的应用越来越广泛。
基于PLC的物料分拣传送控制系统可以实现对物料的高效分拣和传送，提高生产效率，降低人力成本，增强生产线的稳定性和可靠性。
本文将介绍基于PLC的物料分拣传送控制系统的设计与实现过程。
一、系统的需求分析在设计基于PLC的物料分拣传送控制系统之前，首先需要进行系统的需求分析。
系统需要具备以下几个基本功能：1. 物料分拣功能：根据既定的规则和逻辑，对到达传送线上的物料进行分拣，将不同种类的物料分别送往不同的目的地。
2. 物料传送功能：对已经分拣好的物料进行传送，确保物料能够按照预定的路线和速度送达目的地。
3. 系统监控功能：对整个系统进行实时监控，及时发现并处理异常情况，确保系统运行的稳定性和可靠性。
二、系统的设计与实现1. 系统的硬件设计系统的硬件设计包括传感器、执行机构、PLC等硬件设备的选型和布局。
传感器主要用于检测物料的到达、传送状态，执行机构用于对物料的分拣和传送，PLC则作为控制核心，负责对传感器和执行机构进行控制。
合理选型和布局能够有效提高系统的稳定性和可靠性。
2. 系统的软件设计系统的软件设计主要包括PLC编程、人机界面设计等内容。
PLC编程是系统的核心，通过对PLC进行程序设计，实现对传感器和执行机构的控制。
人机界面设计则是用户与系统交互的平台，需要具备直观、友好的操作界面，方便用户监控和控制系统运行状态。
3. 系统的通信设计在物料分拣传送控制系统中，各个设备之间需要进行通信，实现数据的传输和共享。
系统的通信设计是非常重要的一部分。
通过合理选择通信协议和网络拓扑结构，可以保证系统的数据传输稳定可靠。
三、系统的实施与调试系统的实施与调试是系统设计与实现的最后一步，通过此步骤可以验证系统设计的可行性和有效性。
在实施阶段，需要将系统的硬件设备进行安装和连接，并进行相关的调试和联调工作。
基于PLC的物料分拣控制系统设计
基于PLC的物料分拣控制系统设计一、引言随着工业自动化的发展和智能制造的推进，物料分拣是生产线上一个重要的环节。
物料分拣控制系统的设计和实施，将大大提高生产效率和质量。
本文将重点介绍基于PLC（可编程逻辑控制器）的物料分拣控制系统的设计。
二、系统需求分析物料分拣控制系统的设计旨在实现对多种不同物料的准确分拣和定位。
系统需要满足以下功能要求：1.可以识别并准确分辨多种不同物料的属性和特征，如尺寸、形状、颜色等。
2.可以通过PLC控制多个机械手和传送带等设备，实现物料的抓取和移动。
3.可以根据设定的优先级和规则，对物料进行分拣和分类，并且能够处理异常情况。
4.可以与其他系统集成，如上位机、仓储管理系统等，实现数据传输和互通。
三、系统设计方案基于上述需求，我们提出以下物料分拣控制系统的设计方案：1.硬件部分（1）传感器：利用视觉传感器和激光传感器等，获取物料的属性信息。
（2）执行器：采用电磁阀、气缸、伺服机械手等，实现物料的抓取和移动。
（3）PLC：选择合适的PLC进行控制，具备足够的输入输出点数、计算能力和通信功能。
（4）传送带：设置适当的传送带来实现物料的输送和分拣。
2.软件部分（1）PLC程序：通过Ladder Diagram或者Structured Text语言编写PLC程序，根据传感器信号来判断物料的属性，控制执行器对物料进行抓取和移动，实现分拣功能。
（2）图像处理算法：利用计算机视觉技术，对物料的图像进行处理和识别，提取出物料的特征信息。
（3）规则引擎：根据设定的规则和优先级，对物料进行分类和分拣。
（4）数据库：根据需要，设计数据库来存储物料的属性信息、分拣结果和异常情况等数据。
四、系统实施和测试在实施物料分拣控制系统之前，需要进行细致的系统测试和调试。
首先，通过对传感器和执行器的测试，验证其正常工作。
然后，编写PLC程序，并进行模拟仿真，验证分拣功能的正确性。
接下来，与其他系统进行集成测试，确保数据传输和互通的可靠性。
基于PLC的物料分拣传送控制系统的设计与实现
基于PLC的物料分拣传送控制系统的设计与实现1. 引言1.1 背景介绍物料分拣传送系统是现代生产线中必不可少的一部分，它可以有效地提高物料分拣的效率和准确性，降低人工成本和错误率。
传统的物料分拣传送系统多采用人工操作或简单的机械传送装置，存在着工作效率低、错误率高、适应性差等问题。
随着科技的不断发展和进步，基于PLC的物料分拣传送控制系统应运而生，它利用先进的电气控制技术和自动化技术，实现了传统系统无法实现的功能和优势。
基于PLC的物料分拣传送控制系统具有高性能、可靠性强、灵活性好等特点，可以根据不同的需求和物料特性进行个性化定制，能够满足现代生产线对物料分拣传送的高效、精准要求。
在自动化生产中，PLC已经成为控制系统的核心部件，广泛应用于各种领域，包括工业自动化、交通运输、能源设备等。
因此，研究基于PLC的物料分拣传送控制系统的设计与实现具有重要的意义和价值。
通过此研究，可以提高生产线的自动化水平，提升生产效率，降低成本，实现智能化生产，促进工业的发展和进步。
1.2 研究意义基于PLC的物料分拣传送控制系统能够实现对物料的高效分拣和传送，提高了生产效率和质量，降低了人力成本，使生产过程更加智能化。
这对于促进制造业转型升级，提高企业竞争力具有重要意义。
基于PLC的物料分拣传送控制系统能够实现物料的实时监测和数据采集，为生产过程提供了重要的数据支撑。
通过数据分析和处理，可以实现生产过程的优化和智能化管理，提高生产效率和质量。
基于PLC的物料分拣传送控制系统具有灵活性强、可靠性高、成本低等诸多优点，适用于各种规模和类型的制造企业。
研究基于PLC 的物料分拣传送控制系统的设计与实现，对于推动工业自动化发展，提高制造业水平，具有重要的理论和实践价值。
1.3 研究目的本文旨在设计和实现一种基于PLC的物料分拣传送控制系统，旨在解决传统物料分拣传送系统中存在的一些不足之处，提高物料分拣传送效率和准确性。
具体目的包括：1. 研究分析传统物料分拣传送系统的设计原理和工作流程，总结其优缺点；2. 提出基于PLC的物料分拣传送系统设计方案，探讨其适用性和优势；3. 进行PLC编程与控制逻辑设计，确保系统能够稳定运行并实现准确的物料分拣传送；4. 设计物料传送控制系统的硬件，选择合适的传感器、执行器等设备，保证系统可靠性和稳定性；5. 进行系统实验并对实验结果进行分析，评估系统的性能和可靠性；6. 评估设计与实现的效果，找出存在的问题并提出改进方向；7. 展望未来，探讨如何进一步完善基于PLC的物料分拣传送控制系统，提高其智能化和自动化水平。
基于PLC的物料分拣传送控制系统的设计与实现
基于PLC的物料分拣传送控制系统的设计与实现随着物流行业的不断发展，物料分拣传送系统在自动化仓储领域中扮演着越来越重要的角色。
基于PLC的物料分拣传送控制系统，具有传输速度快、精度高、可靠性强等优点，已经成为各大企业仓储系统的首选。
本文将以基于PLC的物料分拣传送控制系统的设计与实现为主题，介绍该系统的工作原理、组成部分、设计步骤以及实际应用情况。
通过本文的阐述，读者可以更加深入地了解基于PLC的物料分拣传送控制系统，并能够为相关行业的工程师提供参考和借鉴。
基于PLC的物料分拣传送控制系统的工作原理主要是利用PLC控制器控制输送带、气动执行机构等设备，通过传感器获取物料信息，然后根据预设的逻辑程序进行分拣和传送。
整个系统可以分为以下几个步骤：1. 物料识别：传感器检测到物料的信息，并传输给PLC控制器。
2. 逻辑判断：PLC控制器根据预设的逻辑程序对物料进行判断，确定其需要进行的操作。
3. 执行动作：根据逻辑判断的结果，PLC控制器控制输送带、气动执行机构等设备进行相应的动作，对物料进行分拣和传送。
通过以上步骤，基于PLC的物料分拣传送控制系统能够实现对物料的高效分拣和传送，提高了仓储系统的运作效率和准确性。
基于PLC的物料分拣传送控制系统主要包括PLC控制器、输送带、气动执行机构、传感器等组成部分。
2. 输送带：用于将物料从一个位置传送到另一个位置，通常由电机驱动，可以根据PLC控制器的指令进行正转、反转、停止等操作。
3. 气动执行机构：主要用于对物料进行分拣、合并等操作，由气动阀控制气缸的动作，实现对物料的控制。
4. 传感器：用于获取物料的信息，如颜色、尺寸等，并将信息传输给PLC控制器，供其进行逻辑判断。
1. 系统需求分析：根据实际应用情况，对物料分拣传送系统的功能需求进行分析和明确，包括需要处理的物料种类、分拣的准确度要求、系统的传输速度等。
2. 系统设计：根据系统需求分析的结果，设计系统的整体架构、控制逻辑、传感器、执行机构等组成部分，确定PLC控制器的型号和数量等。

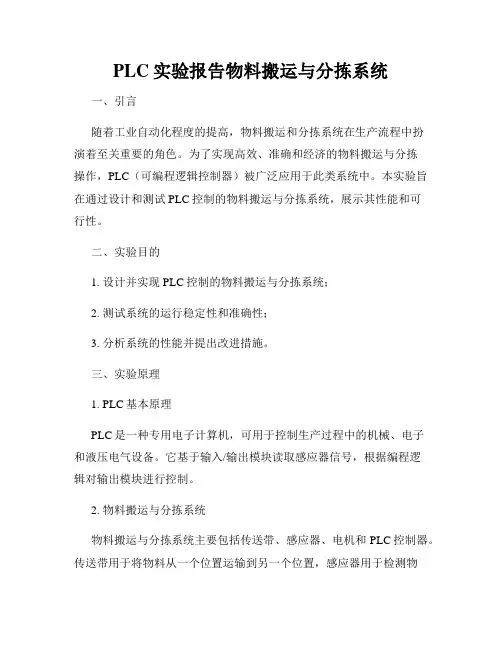

PLC实验报告物料搬运与分拣系统
PLC实验报告物料搬运与分拣系统一、引言随着工业自动化程度的提高，物料搬运和分拣系统在生产流程中扮演着至关重要的角色。
为了实现高效、准确和经济的物料搬运与分拣操作，PLC（可编程逻辑控制器）被广泛应用于此类系统中。
本实验旨在通过设计和测试PLC控制的物料搬运与分拣系统，展示其性能和可行性。
二、实验目的1. 设计并实现PLC控制的物料搬运与分拣系统；2. 测试系统的运行稳定性和准确性；3. 分析系统的性能并提出改进措施。
三、实验原理1. PLC基本原理PLC是一种专用电子计算机，可用于控制生产过程中的机械、电子和液压电气设备。
它基于输入/输出模块读取感应器信号，根据编程逻辑对输出模块进行控制。
2. 物料搬运与分拣系统物料搬运与分拣系统主要包括传送带、感应器、电机和PLC控制器。
传送带用于将物料从一个位置运输到另一个位置，感应器用于检测物料的位置和状态，电机用于驱动传送带的运行，PLC控制器用于根据感应器信号控制电机和传送带的工作。
四、系统设计根据实验要求，我们设计了如下物料搬运与分拣系统：1. 传送带设计我们选用了具有足够强度和稳定性的传送带，以保证物料在搬运过程中的平稳运行。
2. 感应器设计为了准确检测物料的位置和状态，我们使用了多种感应器，包括光电开关、压力传感器和接近开关等。
这些感应器能够及时反馈物料的相关信息给PLC控制器。
3. 电机设计我们选用了高效、可靠的电机作为传送带的驱动力源。
电机的转速根据搬运和分拣的要求进行调节。
4. PLC控制器设计PLC控制器根据感应器反馈的信号来判断传送带的运行状态。
根据预先编写的程序和逻辑，PLC控制器决定是否启动或停止电机和传送带。
五、实验步骤1. 搭建物料搬运与分拣系统按照设计要求，搭建物料搬运与分拣系统，确保传送带、感应器、电机和PLC控制器之间的连接正确并牢固。
2. 编写PLC程序根据实验设计和要求，编写PLC程序，包括感应器信号的处理逻辑、电机和传送带的控制逻辑等。
基于PLC的物流分拣系统解析
基于PLC的物流分拣系统解析随着电子商务的迅猛发展，物流行业面临着日益增长的包裹处理压力。
为了提高物流效率、降低人工成本，基于PLC（Programmable Logic Controller，可编程逻辑控制器）的物流分拣系统应运而生。
本文将详细介绍基于PLC的物流分拣系统，包括系统原理、硬件设计、软件设计和应用前景等方面。
一、系统原理基于PLC的物流分拣系统的工作原理如下：1. 包裹识别：通过条码扫描或视觉识别等技术，识别包裹的信息。
2. 数据处理：将识别到的包裹信息传输至PLC，由PLC 进行数据处理。
3. 分拣指令生成：根据预设的分拣规则，PLC生成相应的分拣指令。
4. 分拣执行：分拣设备根据PLC生成的指令，自动将包裹分拣至指定目的地。
二、硬件设计基于PLC的物流分拣系统的硬件设计主要包括以下部分：1. PLC控制器：选择合适的PLC控制器作为系统核心，负责数据处理和指令生成。
2. 传感器与执行器：设计合适的传感器和执行器电路，用于包裹识别、分拣设备控制和状态反馈等。
3. 通信模块：设计合适的通信模块，实现PLC与上位机、分拣设备等之间的数据传输。
4. 电源模块：设计合适的电源模块，为系统提供稳定的电源供应。
三、软件设计基于PLC的物流分拣系统的软件设计主要包括以下部分：1. 控制算法：设计高效的分拣控制算法，包括包裹识别、数据处理、指令生成等。
2. 用户界面：设计友好的用户界面，方便操作人员进行监控和故障排查。
3. 数据管理：设计合理的数据管理算法，确保包裹信息的安全和可靠。
四、应用前景基于PLC的物流分拣系统具有广泛的应用前景，主要包括以下几个方面：1. 电子商务：在电子商务领域，物流分拣系统可以提高包裹处理效率，降低人工成本。
2. 制造业：在制造业中，物流分拣系统可以实现对原材料、成品等物料的自动化分拣。
3. 邮政快递：在邮政快递领域，物流分拣系统可以提高邮件、包裹的处理速度和准确性。
基于PLC物料传送分拣控制系统设计
基于PLC物料传送分拣控制系统设计引言：物料传送分拣控制系统是一种自动化控制系统，用于将物料从生产线的起始点传送至目标点，并根据设定的规则进行分拣。
PLC（可编程逻辑控制器）被广泛应用于物料传送分拣控制系统中，其可通过编程来实现各种控制功能。
本文将介绍基于PLC的物料传送分拣控制系统的设计。
1.系统需求分析在设计PLC物料传送分拣控制系统之前，我们需要对系统的需求进行分析。
主要包括以下几个方面：1.1物料传送要求：确定物料传送的起始点和目标点，以及传送的速度要求和稳定性要求。
1.2分拣规则：确定物料分拣的规则，例如按照尺寸、颜色、重量等进行分拣，并确定每个规则的优先级。
1.3控制策略：确定控制策略，包括物料传送的启停控制、分拣规则的执行顺序以及故障处理等。
2.PLC程序设计在确定系统需求后，我们需要进行PLC程序设计。
PLC程序主要包括以下几个部分：2.1输入模块配置：根据系统的输入需求，配置PLC的输入模块，例如传感器、开关等，用于检测物料的到达、分拣规则的执行等情况。
2.2输出模块配置：根据系统的输出需求，配置PLC的输出模块，例如电机、气缸等，用于控制物料的传送和分拣。
2.3逻辑控制程序编写：根据系统需求和控制策略，编写逻辑控制程序。
程序主要包括启停控制、分拣规则的执行和故障处理等。
2.4HMI界面设计：为了方便系统操作和监视，可以设计人机界面（HMI），用于显示系统运行状态、设置参数等。
3.系统组态与调试在PLC程序设计完成后，需要进行系统组态与调试。
主要包括以下几个步骤：3.1确定输入输出映射关系：将PLC的输入输出模块与实际硬件设备进行映射，确保PLC能够正确读取传感器的信号和控制执行器的动作。
3.2参数设置与校准：根据实际情况，设置系统参数，例如物料传送速度、传感器的灵敏度等。
并进行校准，确保系统运行的准确性和稳定性。
3.3系统调试：进行系统的调试，测试物料传送、分拣和故障处理等功能的正确性和可靠性。
基于PLC的物料分拣传送控制系统的设计与实现
基于PLC的物料分拣传送控制系统的设计与实现一、引言随着现代工业的快速发展，物料分拣传送系统在生产中起着至关重要的作用。
目前，主流的物料分拣传送系统多采用了基于PLC（可编程逻辑控制器）的控制系统，它具有响应速度快、可靠性高、操作灵活等特点。
本文将介绍一个基于PLC的物料分拣传送控制系统的设计与实现过程。
二、系统设计1. 系统功能概述物料分拣传送控制系统主要用于对生产中的物料进行分拣和传送，以达到自动化生产的目的。
该系统包括物料传送带、传感器、执行机构和PLC控制器等组成部分。
2. 系统工作流程当物料被送上传送带时，传感器会检测到物料的到来并发送信号给PLC控制器。
PLC 控制器根据程序控制传送带的运行速度和方向，将物料送到指定的位置。
执行机构根据PLC控制器的指令，将物料分拣到不同的位置。
3. 系统硬件设计在硬件设计方面，需要选择适合的传感器、执行机构和传送带，并进行合理的布置和连接。
还需要选择适合的PLC控制器，并设计相应的电路连接。
4. 系统软件设计在软件设计方面，需要编写PLC程序，包括物料传送控制程序和物料分拣程序。
这些程序需要考虑传送带的运行速度、传感器的信号处理、执行机构的控制等方面，以实现物料的精准传送和分拣。
三、系统实现1. 硬件的组装和连接需要按照系统设计方案组装和连接好传感器、执行机构、传送带和PLC控制器等硬件设备，确保它们之间的良好连接和协调。
2. 软件的编写和调试根据系统设计方案编写PLC程序，并将其下载到PLC控制器中。
然后进行软件的调试，验证程序是否能够准确地控制传送带的运行和物料的分拣，并对程序进行优化和修改。
3. 系统的测试和运行对整个系统进行测试和调试，验证系统的稳定性和可靠性。
在确认系统可以正常运行后，即可投入生产使用。
四、系统优化在系统实现过程中，可能会遇到一些问题和挑战，需要对系统进行优化。
可能会存在传感器信号不稳定、执行机构控制不准确、传送带运行不稳定等问题。
基于plc的物流分拣系统
基于PLC（可编程逻辑控制器）的物流分拣系统是一种自动化系统，用于在物流和仓储行业中进行货物的分类、分拣和处理。
PLC作为控制器，控制整个系统的运行，并协调各个分拣设备的工作。
以下是基于PLC的物流分拣系统的一般组成和工作原理：1. 传感器和输入设备：物流分拣系统通常配备多种传感器，如光电传感器、激光传感器等，用于检测货物的位置、形状和特征等信息。
此外，还可能包括手持条码扫描器或RFID读写器等输入设备，用于读取货物上的标签或识别码。
2. 运输设备：物流分拣系统使用各种类型的传送带、输送机、滑道等设备，将货物从起始点输送到目标分拣区域。
这些设备可能会配备电机和驱动装置，由PLC控制其速度和方向。
3. PLC控制器：PLC是物流分拣系统的核心控制设备。
它接收传感器和输入设备的信号，并根据预先设定的程序和算法进行逻辑判断和决策。
根据需要，PLC会发出控制指令，激活或停止运输设备，以及触发分拣装置的动作。
4. 分拣装置：物流分拣系统通常使用机械臂、气动装置或传送带等分拣装置，将货物按照预定的规则和目标位置进行分类和分拣。
PLC控制器会根据输入的数据和算法，指导分拣装置的动作，将货物送至对应的出口或储存区域。
5. 人机界面：为了方便操作和监控物流分拣系统，通常会设置人机界面（HMI），提供可视化的界面和控制面板。
操作员可以通过HMI 进行参数设置、故障诊断和实时监控，确保系统的稳定运行。
基于PLC的物流分拣系统能够提高分拣效率、减少人工成本，并降低错误率。
通过合理设计和调试，结合适当的传感器和分拣装置，可以满足不同物流环境中的分拣需求。
然而，具体的物流分拣系统需要根据实际情况进行定制和优化，建议在实施前咨询专业的自动化设备供应商或工程师，以确保系统的可靠性和适应性。
《2024年基于PLC控制的多传感器物料自动分拣系统设计》范文
《基于PLC控制的多传感器物料自动分拣系统设计》篇一一、引言随着现代工业的快速发展，物料分拣系统的需求与日俱增。
自动分拣系统已经成为许多行业中高效、精准生产的重要一环。
特别是基于PLC（可编程逻辑控制器）控制的多传感器物料自动分拣系统，其在物料分拣中的运用日益广泛。
本文将详细探讨该系统的设计原理、架构及其在实践中的应用。
二、系统设计概述基于PLC控制的多传感器物料自动分拣系统是一种集成了多种传感器技术、PLC控制技术以及机械传动技术的自动化系统。
该系统通过多传感器获取物料信息，然后通过PLC进行逻辑处理和决策，最后通过机械装置进行物料的自动分拣。
三、系统架构设计1. 传感器系统设计：传感器系统是该系统的“眼睛”，主要包括视觉传感器、重量传感器、距离传感器等。
视觉传感器用于识别物料的形状、颜色等信息；重量传感器用于获取物料的重量信息；距离传感器则用于检测物料与分拣装置的距离。
2. PLC控制系统设计：PLC控制系统是该系统的“大脑”，负责接收传感器信息，进行逻辑处理和决策。
PLC控制系统通过编程实现各种复杂的控制逻辑，确保分拣系统的准确性和高效性。
3. 机械传动系统设计：机械传动系统是该系统的“手”，主要包括传送带、分拣装置等。
传送带负责将物料运送到指定位置，分拣装置则根据PLC的指令将物料分拣到相应的地方。
四、系统工作流程1. 物料通过传送带进入系统，传感器系统开始工作，获取物料的各种信息。
2. 传感器将获取的信息传输给PLC控制系统。
3. PLC控制系统根据接收到的信息，进行逻辑处理和决策，发出分拣指令。
4. 机械传动系统根据PLC的指令，将物料分拣到相应的地方。
5. 分拣完成后，系统继续等待下一批物料的进入，重复上述流程。
五、系统优势及应用基于PLC控制的多传感器物料自动分拣系统具有以下优势：1. 高精度：多传感器系统可以获取物料的多种信息，确保分拣的准确性。
2. 高效率：PLC控制系统可以实现高速处理和决策，提高分拣效率。
基于PLC的物料分拣传送控制系统的设计与实现
基于PLC的物料分拣传送控制系统的设计与实现1. 引言1.1 背景介绍随着现代工业生产的发展，物料分拣传送控制系统在各个行业中的应用日益广泛。
传统的人工物料分拣方式效率低下、成本高昂，不适应现代工业生产的需求。
而基于PLC的物料分拣传送控制系统通过自动化技术的应用，可以实现物料的快速、准确、高效分拣，提高生产效率，降低成本，提高企业竞争力。
研究基于PLC的物料分拣传送控制系统的设计与实现具有重要的实际意义。
基于PLC的物料分拣传送控制系统可以根据不同的生产需求进行灵活配置，集成传感器、执行机构等设备，实现物料传送、识别、分拣等工作。
PLC作为控制中心，具有可编程性强、稳定性好等特点，可以满足复杂的控制要求。
基于PLC的物料分拣传送控制系统在现代工业生产中得到了广泛应用。
本文旨在研究基于PLC的物料分拣传送控制系统的设计与实现，通过对系统的功能需求分析、系统设计方案的制定、系统实现步骤的详细介绍、系统测试与优化、系统性能评估等方面的研究，为相关领域的研究和实践提供一定的借鉴和参考。
1.2 研究意义物料分拣传送控制系统是现代生产线中重要的自动化设备之一，通过使用PLC作为核心控制器，可以实现对物料的高效分拣和传送，提高生产效率和降低人力成本。
在当前社会经济发展的背景下，工业自动化已成为提升企业竞争力的重要手段，而物料分拣传送控制系统作为其中的重要组成部分，具有重要的研究意义。
基于PLC的物料分拣传送控制系统可以实现物料分拣的自动化处理，能够快速、准确地对物料进行分类和分拣，避免了传统人工分拣中可能出现的误差和低效率问题，大大提高了生产效率。
该系统可以实现物料的自动传送，减少了人力搬运的劳动强度，提高了作业效率，减少了劳动成本，同时也提升了生产线的运行稳定性和可靠性。
基于PLC的物料分拣传送控制系统还具有较强的智能化和灵活性，能够根据不同的生产需求自由调整工作参数和作业流程，更好地适应不同生产场景的需求。
基于PLC变频控制的物料分拣控制系统设计
3、变频器的认识、选择、安装、 设置
变频器是调节电机转速的重要设备，需根据实际需求选择合适的型号和规格。 在安装变频器时，应将其安装在干燥、通风良好、无尘的环境中，以确保其稳定 运行。设置变频器时，需要根据电机的实际负载和工艺要求进行参数设置，以确 保电机在最佳状态下运行。
4、相关传感器的选择、安装、 使用
三、系统设计
1、硬件设计
（1）电气控制系统：包括电源模块、输入模块、输出模块和通信模块。电 源模块为整个系统提供稳定的电源；输入模块接收操作人员输入的信号和传感器 采集的信号；输出模块根据PLC的处理结果控制变频器和执行机构；通信模块则 实现PLC与其他设备的数据交换。
（2）传感器选择：根据分拣要求选择相应的传感器，如重量传感器、颜色 传感器、尺寸传感器等，对物料进行检测和识别。
6、安全保护装置及其作用
安全保护装置是保障系统运行安全的重要设备，一般包括急停按钮、安全门、 光电保护等。这些装置可以有效地避免意外伤害和设备损坏，提高系统的安全性 能。在选择和使用安全保护装置时，需要根据实际情况进行选择和配置，以确保 其与系统整体的安全性相匹配。
系统运行
1、空载试运行
在系统空载试运行前，需要检查各设备连接是否正常，PLC程序是否正确等。 然后进行空载试运行，检查各设备是否正常运行，是否有异常噪音或发热等现象。 如有问题应及时排除，以确保系统正常运行。
（3）传感器数据处理：对传感器采集的信号进行处理和分析，识别物料类 型和位置。
四、系统优化
为提高系统的稳定性和可靠性，可采取以下优化措施：
1、采用高性能PLC：选择具有高速处理能力和稳定性的PLC，提高系统的响 应速度和抗干扰能力。
2、优化变频器调速：根据实际情况调整变频器的频率和电流极限值，实现 更精确的调速控制。
基于PLC物料传送分拣控制系统设计
基于PLC物料传送分拣控制系统设计引言：随着工业自动化程度的不断提高，传统的生产线自动化处理系统已经无法满足现代工厂对物料传送和分拣的需求。
为了提高生产效率和减少成本，PLC物料传送分拣控制系统被广泛采用。
一、系统概述：PLC物料传送分拣控制系统是一种通过PLC（可编程逻辑控制器）来实现物料传送和分拣的自动化控制系统。
其主要功能是实现物料的传送和分拣，并提供实时监控和报警功能。
该系统可以广泛应用于仓储、物流、生产线等行业，提高工作效率，减少人工成本。
二、系统组成：1.传送带：用于将物料从起始位置传送到指定位置，可以根据需要设置传送速度和方向。
2.感应器：用于检测传送带上的物料，以实现物料的自动识别和定位。
3.移动装置：用于将物料按照规定的路径和顺序移动到指定的位置，通常采用电动机、气动缸等装置。
4.分拣装置：用于将物料按照指定的规则分拣到不同的位置，可以通过PLC控制分拣装置的动作。
5.PLC控制器：用于控制整个系统的运行，可以编程实现传送、分拣、报警等功能。
6.人机界面：用于操作和监控整个系统的运行状态，通常使用触摸屏、键盘等设备。
7.通信模块：用于与其他设备或上位机进行通信，可以实现数据传输和远程控制功能。
三、系统工作流程：1.启动PLC，接通传送带电源，传送带开始运行。
2.传送带上的物料经过感应器，系统开始检测物料的属性和位置。
3.PLC根据检测结果判断物料的目的地和排序规则。
4.PLC控制移动装置按照指定路径将物料移动到相应的位置。
5.分拣装置根据PLC的控制信号对物料进行分拣，将物料送到不同的位置。
6.PLC通过与人机界面的交互实现对整个系统的监控和控制。
7.当发生异常情况时，系统会进行相应的报警并停止运行。
四、系统特点：1.灵活性：PLC控制器可以通过编程来实现多种传送和分拣规则，可以根据实际需求进行调整和修改。
2.可靠性：PLC控制器具有较高的稳定性和可靠性，能够长时间稳定运行，减少系统故障的发生。
基于PLC的物料分拣传送控制系统的设计与实现
基于PLC的物料分拣传送控制系统的设计与实现1.系统架构设计系统采用四种传感器进行物料检测：激光传感器、红外线传感器、超声波传感器、触控传感器。
物料分拣传送控制系统由以下几部分组成：输入输出模块（I/O模块）、PLC、人机界面（HMI）、控制执行单元（CEU）。
其中，I/O模块用于采集设备控制状态；PLC 用于逻辑控制，实现物料分拣操作；HMI用于监视系统运行状态，显示控制信息；CEU用于执行PLC控制指令，实现物料传送操作。
2.系统实现2.1 硬件部分实现为实现物料分拣传送控制系统，需要选择相应的硬件设备进行关联搭建。
I/O模块选用通用型或专业型；PLC选用高效稳定的型号，配合编程软件实现编程流程；HMI选用触摸屏或触摸面板，对系统运行进行监视；CEU选用一体化或分布式模块，完成实际操作。
软件部分主要包括PLC程序的编写和HMI界面的设计，以及程序测试和调试等操作。
PLC程序主要指物料分拣控制程序，根据实际输入信号的不同来控制输出信号的类别，实现自动物料分拣；HMI界面主要负责监视系统运行状态，显示控制信息，用户可以通过界面对系统进行监测和控制。
3.系统测试对系统完成编写之后，需要对整个系统进行全面的测试，以保证系统运行正常。
测试主要包括软件测试和硬件测试。
软件测试主要包括逻辑错误、数值溢出等方面的测试，而硬件测试则主要是针对每个硬件模块进行测试，保证硬件的良好工作。
4.系统应用智能制造和信息化已经成为未来工业发展的主要方向之一，在此背景下，PLC技术的应用将会越来越广泛。
物料分拣传送控制系统能够实现物料自动分拣传送的目的，提高工作效率。
在物流、生产制造等领域得到了广泛应用。
总之，本文介绍了基于PLC的物料分拣传送控制系统的设计与实现。
通过对系统模块的选择、软件程序的编写和测试，实现了物料的自动分拣传送，可方便地应用于生产实践当中。
基于PLC和触摸屏的物料自动分拣系统的电气化设计
二、监控界面
1、监控界面设计
监控界面是操作者与物料分拣系统交互的桥梁。在设计监控界面时，需要考虑 以下几个方面：首先，要确保界面清晰易懂，方便操作者快速掌握系统操作方 法；其次，要确保界面上的信息丰富多样，包括系统状态、物料信息、报警提 示等；最后，要考虑到界面的美观性和舒适性，以提供一个良好的操作体验。
2、故障排除
在维护过程中，如发现故障，需要排除才能进入系统调试。故障排除步骤包括：
(1)观察故障现象，确定故障类型和可能的原因； (2)检查相关部件和线路， 排除接触不良、短路、断路等因素； (3)如无法自行解决，及时寻求专业技术 人员支持和帮助。
参考内容
在现代化生产过程中，物料分拣是一个重要环节，直接影响着产品的质量和生 产效率。为了提高分拣效率和质量，基于可编程逻辑控制器（PLC）和触摸屏 的物料分拣系统应运而生。本次演示将介绍该系统的设计过程，包括系统架构、 硬件选择、安装和接线方案、程序设计和监控界面等方面。
2、输入输出信号处理
在监控界面中，需要实时显示系统的输入输出信号状态。例如，传感器检测到 某种物料时，监控界面应立即显示该物料的名称和数量。同时，当操作者在监 控界面上发出指令时，系统应根据指令快速做出反应。
பைடு நூலகம்
3、报警和提示信息处理
在物料分拣过程中，可能会出现各种异常情况，如传感器故障、机械手臂故障 等。当这些情况发生时，监控界面应立即显示相应的报警和提示信息。同时， 监控界面还应提供相应的处理方法，以便操作者快速解决问题。
谢谢观看
为了实现这些目标，我们需要采用模块化、结构化的程序设计方法，提高程序 的可读性和可维护性。同时，要根据实际需求，灵活调整和优化程序算法，以 满足不同场景下的应用需求。
物料自动分拣装置的PLC控制系统
物料自动分拣装置的PLC控制系统毕业设计（论文）题目：物料自动分拣装置的 PLC 控制系统设计姓名黄建军学号20110103159专业机电一体化技术年级2011 级指导教师陆莲仕完成时间 2013 年 11 月 25 日物料自动分拣装置的 PLC 控制系统设计目录第一章绪论 (1)1.1 物料自动分拣的意义.........................................................................1 1.2 设计任务要求.....................................................................................2 1.3 设计任务分析. (2)第二章物料自动分拣装置结构及总体设计方案 (3)2.1 机械构造分布 (3)2.2 设计方案 (5)第三章系统硬件设计 (6)3.1 基本结构 (6)3.2 主要组成部件 (6)第四章系统软件设计 (17)4.1 I/O 分配表 (17)续表 (18)4.2 接线图...............................................................................................19 4.3 软件控制流程图...............................................................................20 4.4 顺序控制功能图...............................................................................21 4.5 PLC 控制程序 (22)第五章系统总成本估算 (28)5.1 系统使用的零部件...........................................................................28 5.2 系统总开支 (29)第六章毕业设计总结 (30)参考文献 (31)物料自动分拣装置的 PLC 控制系统设计第一章绪论1.1 物料自动分拣的意义PLC 控制是目前工业上最常用的自动化控制方法，由于其控制方便，能够承受恶劣的环境，因此，在工业上优于单片机的控制。
项目八 PLC控制物料传送与分拣系统
X20
X21 X22
三相异步电动机运行
Y20
黑色物料检测传感器
停止按钮SB5
X23
X24
任务二
2. 外部接线。
物料传送机构PLC控制
任务二
3.编写程序。
物料传送机构PLC控制
（1）利用梯形图编写程序： ①当入料口检测到工件时，传送带运行；
②若为金属工件，则工件在金属检测传感器位置停止；
③若为白色工件，则工件在白色物料检测传感器位置停止；
X20 X12
X13 X14 X15 X16 X17 X21 X22 X23 X24
三相异步电动机运行 推料气缸I
推料气缸Ⅱ 推料气缸Ⅲ
务三
物料分拣机构的程序设计
【物料分拣机构控制系统实施过程】 2. 外部接线。
任务三
3.编写程序。
物料分拣机构的程序设计
（1）利用梯形图编写程序： ①从入料口放入物料，传送带落料处的光电传感器检测到有物体放入后，变频器 驱动三相异步电动机，拖动传送带运行；
任务一
二、传感器的分类
学学传感器
根据输入物理量可分为：位移传感器、压力传感器、 速度传感器、温度传感器及气敏传感器等。 根据工作原理可分为：电阻式、电感式、电容式及电 势式传感器等。 根据输出信号的性质可分为：模拟式传感器和数字式 传感器。 根据能量转换原理可分为：有源传感器和无源传感器。
【物料传送机构PLC控制系统分析】根据上述控制要求，将某企业的材料运输控制系统 的工作过程分析如下所示：
任务二
物料传送机构PLC控制
【物料传送机构PLC控制系统实施过程】 1.根据以上控制要求，列出输入/输出点分配表。
名称 输入点 名称 输出点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电气控制与PLC课程设计》
课程设计报告书
课题名称物料传送分拣PLC电气控制系统
姓名
学号
专业电气工程及其自动化
2014年 4 月 25 日
摘要 (3)
引言 (3)
1. 设计任务 (3)
2. 设计要求 (3)
2. 控制系统电路图的设计 (5)
主电路 (5)
3. 梯形图的设计 (6)
3.1 系统的启动 (6)
3.2 部件的分类 (6)
3.3 部件的上升 (6)
3.4 升降机的旋转 (7)
3.5 升降机的下降 (7)
3.6 分拣输送带的启动和关断 (7)
3.7 部件的计数 (8)
3.8 手动控制与自动控制的切换 (9)
3.9 紧急停止与恢复 (9)
3.10 动力设备 (10)
3.11 元器件明细表 (10)
3. 小结 (11)
参考文献 (11)
附录梯形图 (12)
1.
摘要
分拣控制系统在社会各行各业如：物流配送中心、邮局、采矿、港口、码头、仓库等行业得到广泛运用，分拣系统能够大大提高企事业单位该环节的生产效率。
本文主要讲述PLC在材料分拣系统中的应用，利用可编程控制器(PLC) ,设计成本低、效率高的材料自动分拣装置。
以PLC为主控制器,结合气动装置、传感技术、位置控制等技术,现场控制产品的自动分拣。
系统具有自动化程度高、运行稳定、精度高、易控制的特点,可根据不同对象,稍加修改本系统即可实现要求。
关键词:可编程控制器，分拣装置，控制系统，传感器
引言
1.设计任务
1）根据控制要求，进行物料传送分拣控制系统硬件电路设计，包括主电路、和PLC硬件配置电路。
2）根据控制要求，编制物料传送分拣控制PLC应用程序。
PLC控制程序须在三菱FX-TRN-BEG-C软件中模拟调试、运行。
3）绘制控制系统电路图，包括主电路和PLC硬件配置电路。
4）绘制PLC控制程序（梯形图）。
2.设计要求
物料传送分拣系统如图2.1所示。
图2.1 物料传送分拣系统
物料箱装有上一道工序完成的部件，系统运行时，首先打开物料箱的出料电磁阀（Y0），一个部件从物料箱通过出料管道滑到输送带Y1，出料电磁阀关闭，输送带Y1将部件输送到升降机。
部件分为大中小三类，输送带Y1两侧安装有三对光电管用于测量部件的高度（即大小）。
升降机根据部件的大小，上升到相应的高度后停止，旋转升降机，将部件送到大中小部件对应的输送带（Y7、Y6或Y5），之后，升降机返回初始位置。
这3个输送带的左右两侧都装有传感器，检测到部件到来时, 传送带转动把部件传送放到右端的成品盒里。
为防止过载堆积，部件经过右边的传感器时传送带继续运行3 秒后自动停止。
当升降机回到初始位置后，物料箱的出料电磁阀（Y0）再次打开，输送下一个部件，不断循环。
当成品盒中的部件达到10件时，相应的指示灯（大、中、小对应PL1、PL2和PL3）亮，系统暂停，工人将部件装箱，1分钟后指示灯灭，系统重新开始运行。
系统既可以自动运行，也可以手动控制，由开关SW1决定（OFF 自动，ON 手动）。
系统自动运行时，PB1为启动按钮（按下PB1后，系统按上述过程运行），PB2为正常停止按钮（按下PB2后，部件输送到目的地，升降机回到初始位置后系统停止运行），PB3为紧急停止按钮。
紧急停止后，按下启动按钮系统恢复停止前的状态运行。
系统手动控制时，分别用PB1、PB2、PB3、PB4、SW2点动控制物料箱出料、（所有）输送带转动、升降机上升、升降机下降和转动。
2. 控制系统电路图的设计
主电路
根据物料传送分拣系统的示意图，结合实际生产情况，绘制出如图所示的主电路。
3. 梯形图的设计
3.1系统的启动
按下按钮PB1（X20），供给指令（Y0）和时间继电器（T1）通电，并与常开开关（Y0）闭合形成自锁，漏斗补给一个部件，1秒后常开开关（T1）断开。
3.2部件的分类
系统中有输送带Y1两侧安装有三对光电管用于测量部件的高度（即大小），将其信号通过继电器（M0 M1）保存，其保存的信号在下次供给指令（Y0）触发时时被清空。
例如当部件为大件时，传感器（X0）被触发，继电器（M0）接通并自锁，然后关断因大部件触发的中间传感器的继电器。
3.3部件的上升
在之前的分类中已将部件的大中信号保存，当部件在升降机上（X3）闭合，若为大部件，继电器（M0）闭合。
则升降机上升（Y2）至上段位置（X6）停止。
中部件亦然。
3.4升降机的旋转
部件在相应位置时，传感器（X4）闭合，升降机旋转（Y4）。
当部件离开升降机，常闭开关（X3）断开。
Y4失电。
下段位置时由常闭开关（M0 M1）串联，中段位置由常闭开关（M0）串联，以防止错乱。
3.5升降机的下降
当升降机触发旋转下降沿脉冲。
若部件不在升降机上，升降机就进行下降且到下段位置停止。
3.6分拣输送带的启动和关断
当传送带在一个部件经过传送带右边的传感器X11,X13或X15时，接通继
电器（M3）和3秒时间继电器（T0）并自锁，3秒后，常闭开关（T0）断开，输送带也停止输送。
3.7部件的计数
以大部件为例，当传感器（X15）感应到部件通过时，计数器（C0）加一，达到十个时，开关（C0）闭合。
指示灯（Y20）和60秒时间继电器（T2）接通。
60秒后，开关（T2）闭合，计数器（C0）断电并复位。
3.8手动控制与自动控制的切换
以按钮PB3（X22）为例，自动控制中为紧急停止按钮。
在手动控制中，为点动上升按钮。
只是在上升线圈的基础上串联常闭开关（X24）和并联常开开关（X22）和（X24）即可实现，其他类推。
3.9紧急停止与恢复
为每个电机提供一个中间继电器，按下紧急停止按钮PB3（X22）后切断中间继电器和电机的连接，此时中间继电器还在运转。
按下启动开关PB1（X20）时，接通中间继电器和电机之间的。
3.10动力设备
物料传送分拣系统中的动力设备均采用三相异步电动机，直接启动。
Y1输送带电动机：2.2kW，AC380V，4.8A；
大部件输送带电动机：2.2kW，AC380V，4.8A；
中部件输送带电动机：1.5kW，AC380V，4.0A；
小部件输送带电动机：1.1kW，AC380V，2.4A；
升降机上下电动机：3.0kW，AC380V，6.1A；
升降机平台旋转电动机：2.2kW，AC380V，4.8A；
出料电磁阀：100mA，AC220V；
指示灯：100mA，DC24V；
LED数码管：10mA，DC24V。
3.11元器件明细表
小结
通过这次实验我充分的了解到了PLC的功能，
一、系统构成灵活，扩展容易，以开关量控制为其特长；也能进行连续过程的PID回路控制；并能与上位机构成复杂的控制系统。
二、使用方便，编程简单，采用简明的梯形图、逻辑图或语句表等编程语言，而无需计算机知识，因此系统开发周期短，现场调试容易。
另外，可在线修改程序，改变控制方案而不拆动硬件。
三、能适应各种恶劣的运行环境，抗干扰能力强，可靠性强，远高于其他各种机型。
参考文献
[1] 范永胜，王岷.电气控制与PLC应用（第二版）[M].北京：中国电力出版社，2007.2
附录梯形图
指导教师
评语
答辩成绩
总
评
成
绩
指导教
师
签
字
年月日。
