实验三经纬仪的认识与使用一、目的和要求（1）了解DJ6经纬仪的基本构造及各操作部件的名称和作用（2）练习DJ6经纬仪的对中、整平、瞄准与读数的方法，并掌握基本操作要领。

（3）要求对中误差小于3mm，整平误差小于一格。

二、仪器和工具每组借用：DJ6经纬仪1台，铁钉1根，斧1把，伞1把。

三、实验内容（1）认识DJ6经纬仪的构造和各操作部件的名称、作用和操作方法。

（2）练习经纬仪的安置、对中、调平。

（3）练习用望远镜来瞄准目标和用十字丝交点来精确照准目标。

（4）练习水平读盘的读数方法。

（5）初步练习水平角的计算方法。

四、实验方法与步骤1．安置经纬仪（1）在选定位置安置仪器前，认清、牢记经纬仪在仪器箱内安放的位置，以便实习完后仪器能按原样装箱。

（2）在地面上打木桩，桩顶钉一小钉或画十字作为测站点。

（3）松开三脚架，安置于测站上，高度应适中，架头大致水平，三脚架中心大致处于测站点正上方。

（4）取出经纬仪，置于架头上，一手紧握经纬仪支架，一只手将三脚架连接螺旋旋入经纬仪基座底部中心螺孔并拧紧。

2．认识经纬仪各操作部件的名称和作用（图1）1—望远镜制动螺旋；2—望远镜物镜；3—望远镜微动螺旋；4—水平制动螺旋；5—水平微动螺旋；6—脚螺旋；7—竖盘水准观察镜；8—竖盘水准管；9—瞄准器；10—物镜调焦环；11—望远镜目镜；12—度盘读数镜；13—竖盘水准管微动螺旋；14—光学对中器；15—圆水准器；16—基座；17—竖直度盘；18—度盘照明镜；19—管水准器；20—水平度盘位置变换轮；21—基座底板图1 DJ6光学经纬仪（1）照准部：由望远镜、竖盘、制动和微动螺旋、管水准器、读数显微镜与横轴等部分组成。

（2）度盘：由水平度盘、竖直度盘、度盘变换手轮或复测手柄组成。

（3）基座：由连接板、圆水准器和三个脚螺旋组成。

3．认识经纬仪的几个主要轴线及其相互关系（1）视准轴：望远镜的物镜光心与十字丝交点的连线。

视准轴应垂直于横轴。

实训四光学经纬仪的认识与使用电子教案

6、练习观测两方向间的水平角。
二、注意事项
1、不能用活动的石子，纸或粉笔去设定点位。
2、经纬仪从箱中取出后，应立即用中心连接螺旋连接在脚架上，并做到连接牢固。
3、使用各螺旋时，用力应轻而均匀。标杆禁止插入地下。
学习评价与标准：
通过本节课的练习使学生掌握本节课练习了DJ6光学经纬仪工构造及功能，DJ6光学经纬仪使用方法。
任务二：掌握DJ6光学经纬仪使用方法
重点
难点
DJ6光学经纬仪使用方法
对中、整平
关键
DJ6光学经纬仪使用方法
归纳
总结
本节课练习了DJ6光学经纬仪工构造及功能，DJ6光学经纬仪使用方法。
作业
每人上交一份实训报告和一份观测记录表
板
书
设
计
实训三经纬仪的认识和使用
一、实训目的
二、实训内容
三、仪器及工具
四、实训方法
4、从读数窗中观察到的分微尺的最小பைடு நூலகம்值为，可估读至。
5、针对所使用的经纬仪，通过调节可使水平度盘的读数为0°00′00″。
水平角测量记录、计算表
测
站
盘
位
目
标
水平度盘读数
°′″
半测回角值
°′″
一测回角值
°′″
备注
左
右
左
右
课堂教学组织，
5分钟
复习提问2分钟
导课1分钟
室内讲授要求2分钟
实训场地训练
老师示范10分钟

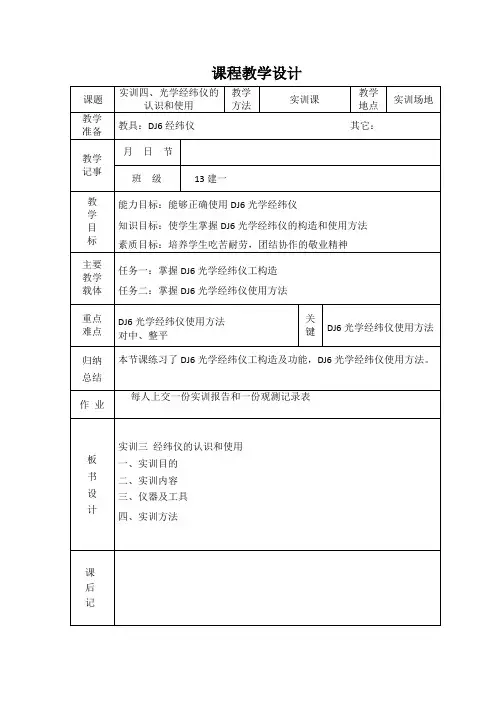

课程教学设计
课题
实训四、光学经纬仪的认识和使用
教学
方法
实训课
教学地点
实训场地
教学
准备
教具：DJ6经纬仪其它：

dj6光学经纬仪的认识与使用实验报告(一)

dj6光学经纬仪的认识与使用实验报告(一)介绍DJ6光学经纬仪是一种测量地球表面上某一点的地理坐标的仪器，适用于各种测量工作，并可精确地求出该点的地理坐标。

原理DJ6光学经纬仪主要由望远镜、经纬仪、三角支架、刻度盘等部件组成。

根据測站及望车点之间的距离，以及两点间的角度测量，來计算出该点的坐标。

使用方法1.确认仪器完好无损。

2.放置三角支架並將经纬仪黏着于上面。

3.将三角支架与望远镜放置在测量区域并确保水平。

4.通过刻度盘调整望远镜的方向及倾斜角度。

5.通过望远镜观测杆塔、三角高架或其他地标来测量点的经纬度。

实验结果我们在实验过程中，使用DJ6光学经纬仪测量了一处点的经纬度坐标，并与GPS测量结果进行了对比。

实验表明，DJ6光学经纬仪的精度和稳定性均非常出色，且效果与GPS相当。

总结DJ6光学经纬仪是一种非常可靠的测量工具，可用于各类测量工作，特别是在地理环境较为恶劣的情况下，更能体现其优越性和实用性。

我们应该认真掌握其使用方法，以便在我们的实际工作中更好地应用它。

使用注意事项1.在使用DJ6光学经纬仪之前，务必校准仪器，确保准确性。

2.架设三角架时，要注意仪器的稳定性和水平度。

3.望远镜的调整应在充足的光线下进行，以获得更好的观测效果。

4.在使用中应避免仪器受到震动和强烈的风力影响。

5.镜头和刻度盘的表面应保持清洁，避免影响观测效果。

结论DJ6光学经纬仪是一种极其实用且精确的测量工具。

在远程地区、恶劣天气条件下，使用光学经纬仪可以获得更准确的地理坐标，也可以避免因GPS信号不稳定而导致信息不准确的问题。

我们应该在实际工作中积极推广使用DJ6光学经纬仪来提高我们的工作效率和准确性。

经纬仪的认识与使用实验报告

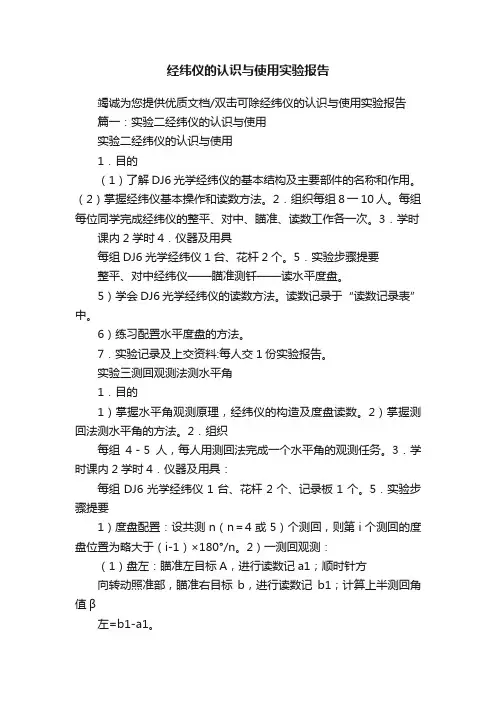

经纬仪的认识与使用实验报告竭诚为您提供优质文档/双击可除经纬仪的认识与使用实验报告篇一：实验二经纬仪的认识与使用实验二经纬仪的认识与使用1．目的（1）了解DJ6光学经纬仪的基本结构及主要部件的名称和作用。

（2）掌握经纬仪基本操作和读数方法。

2．组织每组8一10人。

每组每位同学完成经纬仪的整平、对中、瞄准、读数工作各一次。

3．学时课内2学时4．仪器及用具每组DJ6光学经纬仪1台、花杆2个。

5．实验步骤提要整平、对中经纬仪——瞄准测钎——读水平度盘。

5）学会DJ6光学经纬仪的读数方法。

读数记录于“读数记录表”中。

6）练习配置水平度盘的方法。

7．实验记录及上交资料:每人交1份实验报告。

实验三测回观测法测水平角1．目的1）掌握水平角观测原理，经纬仪的构造及度盘读数。

2）掌握测回法测水平角的方法。

2．组织每组4－5人，每人用测回法完成一个水平角的观测任务。

3．学时课内2学时4．仪器及用具：每组DJ6光学经纬仪1台、花杆2个、记录板1个。

5．实验步骤提要1）度盘配置：设共测n（n＝4或5）个测回，则第i个测回的度盘位置为略大于（i-1）×180°/n。

2）一测回观测：（1）盘左：瞄准左目标A，进行读数记a1；顺时针方向转动照准部，瞄准右目标b，进行读数记b1；计算上半测回角值β左=b1-a1。

（2）盘右：瞄准右目标b，进行读数记b2；逆时针方向转动照准部，瞄准左目标A，进行读数记a2；计算下半测回角值β右=b2-a2。

左-β右）/2。

（3）检查上、下半测回角值互差是否超限。

计算一测回角值β=（β3)测站观测完毕后，当即检查各测回角值互差是否超限，计算平均角值。

6.注意事项1)瞄准目标时，尽可能瞄准其底部，以减少目标倾斜引起的误差。

2)同一测回观测时，切勿转动度盘变换手轮，以免发生错误。

3）观测过程中若发现气泡偏移超过一格时，应重新整平重测该测回。

4）计算半测回角值时，当左目标读数a大于右目标读数b时，则应加360°。

实习四、经纬仪的认识与使用

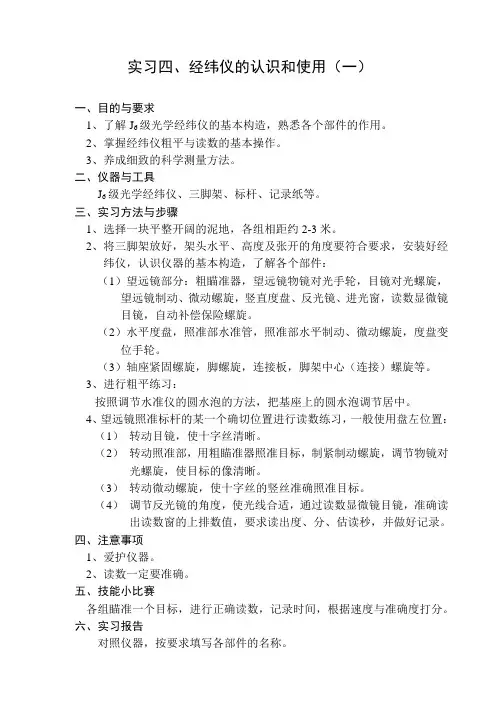

实习四、经纬仪的认识和使用（一）一、目的与要求1、了解J6级光学经纬仪的基本构造，熟悉各个部件的作用。

2、掌握经纬仪粗平与读数的基本操作。

3、养成细致的科学测量方法。

二、仪器与工具J6级光学经纬仪、三脚架、标杆、记录纸等。

三、实习方法与步骤1、选择一块平整开阔的泥地，各组相距约2-3米。

2、将三脚架放好，架头水平、高度及张开的角度要符合要求，安装好经纬仪，认识仪器的基本构造，了解各个部件：（1）望远镜部分：粗瞄准器，望远镜物镜对光手轮，目镜对光螺旋，望远镜制动、微动螺旋，竖直度盘、反光镜、进光窗，读数显微镜目镜，自动补偿保险螺旋。

（2）水平度盘，照准部水准管，照准部水平制动、微动螺旋，度盘变位手轮。

（3）轴座紧固螺旋，脚螺旋，连接板，脚架中心（连接）螺旋等。

3、进行粗平练习：按照调节水准仪的圆水泡的方法，把基座上的圆水泡调节居中。

4、望远镜照准标杆的某一个确切位置进行读数练习，一般使用盘左位置：（1）转动目镜，使十字丝清晰。

（2）转动照准部，用粗瞄准器照准目标，制紧制动螺旋，调节物镜对光螺旋，使目标的像清晰。

（3）转动微动螺旋，使十字丝的竖丝准确照准目标。

（4）调节反光镜的角度，使光线合适，通过读数显微镜目镜，准确读出读数窗的上排数值，要求读出度、分、估读秒，并做好记录。

四、注意事项1、爱护仪器。

2、读数一定要准确。

五、技能小比赛各组瞄准一个目标，进行正确读数，记录时间，根据速度与准确度打分。

六、实习报告对照仪器，按要求填写各部件的名称。

实习四、经纬仪的认识和使用（二）一、目的与要求1、掌握经纬仪使用的各个环节的基本操作；2、测定出一个水平角值；3、养成细致的科学测量方法。

二、仪器与工具J6级光学经纬仪、三脚架、标杆、记录板、木桩、小钉、鎯头等三、实习方法与步骤1、选择一块平整开阔的泥地，各组相距约2-3米。

用鎯头将木桩打入地面，钉上小钉，作为测站点点位O，在离测站点20米处设标杆。

2、将经纬仪安置在O点上，进行对中练习：（1）在泥地上将三脚架放好，架头水平、高度及张开的角度要符合要求，安装好经纬仪。

光学经纬仪的认识其使用课件

检查部件
检查仪器各部件是否完好，如有损坏及时维修。
Part
05
实践操作与注意事项
实践操作流程
准备阶段
确保经纬仪及其附件完好无损，检查电池和目镜清洁度。
收尾工作
完成测量后，收纳好经纬仪及其附件，确保安全存放。
安置仪器
选择平坦地面，安置三脚架，调整三脚架高度，确保仪器稳定。
读数记录
根据需要，读取并记录水平度盘和竖直度盘的读数。
对准目标
通过旋转目镜和望远镜，对准目标，确保十字丝清晰可见。
安全注意事项
注意防潮
避免经纬仪在潮湿环境中长时间放置，以防内部光学元件受潮。
遵守操作规范
严格按照操作规程进行测量，避免因误操作导致仪器损坏或人员受伤。
避免强烈震动
搬运或移动经纬仪时，应避免剧烈震动，以防影响测量精度。
目镜清洁
定期清洁目镜，确保观测清晰度。
读数
根据读数窗内的刻度，读
2
取角度数值。对于分秒位
，要特别仔细，确保准确
。
记录
3 将读取的角度数值记录在
笔记本上，并标注测量时间和测量者姓名等信息。
Part
03
光学经纬仪的误差来源与消除方法
仪器误差
仪器制造误差
由于制造工艺和材料等因素导致的误差，如透镜的畸变、棱镜的偏差等。
仪器调整误差
在仪器安装和调整过程中产生的误差，如望远镜轴线与水平轴的不正交等。
大气折射误差
由于大气密度和温度变化导致光线折射，使得目标位置产生偏差。
Part
04
光学经纬仪的保养与维护
使用前的准备
01
02
03
