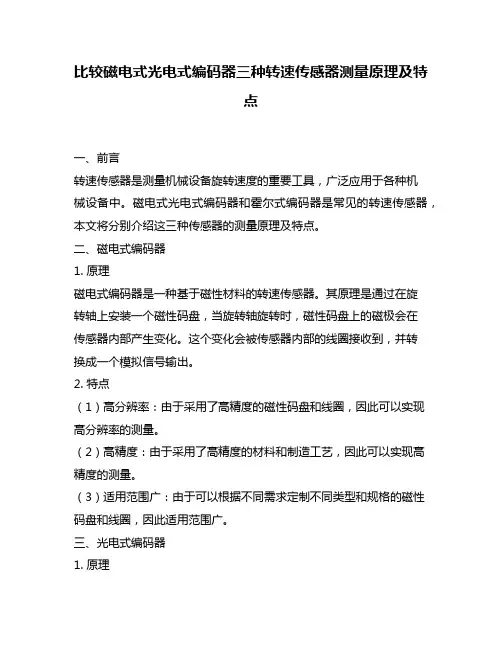

比较磁电式光电式编码器三种转速传感器测量原理及特点
比较磁电式光电式编码器三种转速传感器测量原理及特点一、前言转速传感器是测量机械设备旋转速度的重要工具，广泛应用于各种机械设备中。
磁电式光电式编码器和霍尔式编码器是常见的转速传感器，本文将分别介绍这三种传感器的测量原理及特点。
二、磁电式编码器1. 原理磁电式编码器是一种基于磁性材料的转速传感器。
其原理是通过在旋转轴上安装一个磁性码盘，当旋转轴旋转时，磁性码盘上的磁极会在传感器内部产生变化。
这个变化会被传感器内部的线圈接收到，并转换成一个模拟信号输出。
2. 特点（1）高分辨率：由于采用了高精度的磁性码盘和线圈，因此可以实现高分辨率的测量。
（2）高精度：由于采用了高精度的材料和制造工艺，因此可以实现高精度的测量。
（3）适用范围广：由于可以根据不同需求定制不同类型和规格的磁性码盘和线圈，因此适用范围广。
三、光电式编码器1. 原理光电式编码器是一种基于光学原理的转速传感器。
其原理是通过在旋转轴上安装一个透明的码盘和一组发光二极管和接收二极管，当旋转轴旋转时，码盘上的透明窗口会使得发射的光线被接收二极管接收到，从而产生一个模拟信号输出。
2. 特点（1）高分辨率：由于采用了高精度的透明码盘和发射接收元件，因此可以实现高分辨率的测量。
（2）高精度：由于采用了高精度的材料和制造工艺，因此可以实现高精度的测量。
（3）适用范围广：由于可以根据不同需求定制不同类型和规格的透明码盘和发射接收元件，因此适用范围广。
四、霍尔式编码器1. 原理霍尔式编码器是一种基于霍尔效应的转速传感器。
其原理是通过在旋转轴上安装一个磁性码盘和一组霍尔元件，当旋转轴旋转时，磁性码盘上的磁极会使得霍尔元件产生电压变化，从而产生一个模拟信号输出。
2. 特点（1）结构简单：由于采用了霍尔元件，因此结构简单。
（2）易于制造：由于采用了简单的材料和制造工艺，因此易于制造。
（3）适用范围广：由于可以根据不同需求定制不同类型和规格的磁性码盘和霍尔元件，因此适用范围广。
传感器测转速的原理【详述】
传感器测转速的原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.转速测量原理转速的测量方法很多，根据脉冲计数来实现转速测量的方法主要有M法（测频法）、T 法（测周期法）和MPT法（频率周期法），该系统采用了M法（测频法）。
由于转速是以单位时间内转数来衡量，在变换过程中多数是有规律的重复运动。
根据霍尔效应原理，将一块永久磁钢固定在电机转轴上的转盘边沿，转盘随测轴旋转，磁钢也将跟着同步旋转，在转盘下方安装一个霍尔器件，转盘随轴旋转时，受磁钢所产生的磁场的影响，霍尔器件输出脉冲信号，其频率和转速成正比。
脉冲信号的周期与电机的转速有以下关系：霍尔传感器如何测转速_霍尔传感器测转速原理式中：n为电机转速；P为电机转一圈的脉冲数；T为输出方波信号周期根据公式即可计算出直流电机的转速。
测量电机转速的第一步就是要将电机的转速表示为单片机可以识别的脉冲信号，从而进行脉冲计数。
霍尔器件作为一种转速测量系统的传感器，它有结构牢固、体积小、重量轻、寿命长、安装方便等优点，因此选用霍尔传感器检测脉冲信号，其基本的测量原理如图所示，当电机转动时，带动传感器运动，产生对应频率的脉冲信号，经过信号处理后输出到计数器或其他的脉冲计数装置，进行转速的测量。
霍尔传感器如何测转速_霍尔传感器测转速原理霍尔传感器测转速方案霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。
当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。
利用霍尔效应可以设计制成多种传感器。
霍尔电位差UH的基本关系为：霍尔传感器如何测转速_霍尔传感器测转速原理式中KH――霍尔系数；n――单位体积内载流子或自由电子的个数；q――电子电量；I――通过的电流；B――垂直于I的磁感应强度利用霍尔效应表达式：UH=KHIB，当被测物体上装上Ｎ只磁性体时，物体每转一周磁场就变化N次，霍尔电势相应变化N次，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。
汽车传感器与测试技术实验指导书(2个实验)
实验一位移传感器性能实验一、实验目的：1、、了解电涡流传感器原理；2、掌握电涡流传感器的应用方法；二、基本原理：电涡流传感器的基本原理通以高频电流的线圈产生磁场，当有导电体接近时，因导电体涡流效应产生涡流损耗，而涡流损耗与导电体离线圈的距离有关，因此可以进行位移测量。
三、需用器件与单元：电涡流传感器、电涡流传感器实验模块、测微头、直流电源、数显单元（主控台电压表）、测微头、铁圆片。
四、实验步骤：测微头的组成与使用测微头组成和读数如图8-2测微头读数图图8-2 测位头组成与读数测微头组成：测微头由不可动部分安装套、轴套和可动部分测杆、微分筒、微调钮组成。
测微头读数与使用：测微头的安装套便于在支架座上固定安装，轴套上的主尺有两排刻度线，标有数字的是整毫米刻线(1ｍｍ／格)，另一排是半毫米刻线(0.5ｍｍ／格)；微分筒前部圆周表面上刻有50等分的刻线(0.01ｍｍ／格)。
用手旋转微分筒或微调钮时，测杆就沿轴线方向进退。
微分筒每转过1格，测杆沿轴方向移动微小位移0.01毫米，这也叫测微头的分度值。
测微头的读数方法是先读轴套主尺上露出的刻度数值，注意半毫米刻线；再读与主尺横线对准微分筒上的数值、可以估读1／10分度，如图8-2甲读数为3.678ｍｍ，不是 3.178ｍｍ；遇到微分筒边缘前端与主尺上某条刻线重合时，应看微分筒的示值是否过零，如图6-2乙已过零则读2.514ｍｍ；如图8-2丙未过零，则不应读为2ｍｍ，读数应为1.980ｍｍ。
测微头使用：测微头在实验中是用来产生位移并指示出位移量的工具。
一般测微头在使用前，首先转动微分筒到10ｍｍ处(为了保留测杆轴向前、后位移的余量)，再将测微头轴套上的主尺横线面向自己安装到专用支架座上，移动测微头的安装套(测微头整体移动)使测杆与被测体连接并使被测体处于合适位置(视具体实验而定)时再拧紧支架座上的紧固螺钉。
当转动测微头的微分筒时，被测体就会随测杆而位移。
电涡流传感器测位移1）电涡流传感器和测微头的安装、使用参阅图8-5。
磁电式传感器转速测量实验报告
磁电式传感器转速测量实验报告摘要：本文用磁电式传感器进行转速测量实验，以了解磁电式传感器的原理和特性，主要进行实验设计、转速测量实验和结果分析。
实验设计包括电参数测试和信号调试，转速测量部分包括摩擦轮模拟转速测量、实时转速测量和转速示波器记录转速波形等。
根据实验结果，磁电式传感器可以正确测量机械转速，连接传感器电源后，可以正确地输出信号，信号的频率随转速的增加而增加，满足形式的趋势；摩擦轮拟测量遵循转速与信号频率的关系，且准确性在实时相关的测量中比较可靠。
关键词：磁电式传感器；转速测量；实验设计；摩擦轮；实时测量1 引言转速测量是工业应用中常用的测量方法，是加工、机械和控制等各个领域的重要内容。
由于转速测量技术与传感器技术紧密相关，因此高精度、高可靠性的传感器被用于对转速的测量、检测和控制，以满足高效、精确的检测要求。
磁电式传感器是一种常用的信号检测传感器，可以直接输出和信号，能够有效地满足转速测量、振动测量、气流测量等领域的需求。
2 实验设计（1）电参数测试首先，确定电源电压，确定磁电式传感器的电参数，用多功能数字仪表测试磁电式传感器的输出电压。
（2）转速测量实验实验中使用摩擦轮模拟汽车转速，将磁电式传感器装在摩擦轮上。
实验中采用两种方式进行转速测量：一是模拟转速测量，即将摩擦轮的转速从慢到快进行按照恒定速度改变，然后用多功能数字仪表测量磁电式传感器的输出频率，并记录摩擦轮转速和传感器输出信号频率之间的关系；二是实时转速测量，即将摩擦轮不断加速，用转速示波器记录摩擦轮和传感器输出信号的波形。
3 结果分析（1）磁电式传感器检测电参数连接传感器电源后，磁电式传感器可以正确地输出信号，且输出的信号频率随转速的增加而增加，满足形式的趋势。
（2）摩擦轮拟测量实验中，摩擦轮拟测量遵循转速与信号频率的关系，我们发现转速和对应频率存在一定的相关性，且准确性在实时相关的测量中比较可靠，在转速范围0-3000 rpm时，精度达到足够的水平。
磁电式传感器测速
传感器测速的应用场景
01
02
03
工业制造
监测生产线上物品的速度 ，实现生产过程的自动化 控制。
交通运输
用于车辆、火车、飞机等 交通工具的速度监测和安 全预警。
科研实验
在各种实验中测量物体的 运动速度，为科学研究和 工业设计提供数据支持。
传感器测速的优势与局限性
优势 响应速度快：磁电式传感器对速度的响应时间短，能够实时监测物体的运动状态。
磁电式传感器的响应速度非常快，可以在 很短的时间内完成对转速的测量。
可靠性高
适应性强
由于磁电式传感器没有接触被测物体，因 此不会对被测物体造成磨损，提高了设备 的可靠性和使用寿命。
磁电式传感器可以在恶劣的环境条件下工 作，如高温、低温、强磁等环境条件下。
03
磁电式传感器测速系统组 成
磁电式传感器
直接输入到速度计算软件中。
A 设备功能
数据采集器负责接收磁电式传感器 输出的信号，并将其转化为数字信
号进行处理。
B
C
D
缺点
受限于传输线或无线通信的稳定性及信号 衰减问题。
优点
具有高精度、实时性好的优点。
速度计算软件
软件功能
速度计算软件基于采集到的 数据进行速度计算，可实现 实时速度显示、历史速度回 放及速度曲线绘制等功能。
详细描述
磁电式传感器安装在生产线输送带上，通过 感知物料的速度和方向，将信号传输给控制 系统进行处理和输出。这种方法能够提高生 产线物料的输送效率和产品质量，降低生产 成本。
案例五：电动汽车轮毂电机转速测量
总结词
详细描述
磁电式传感器在电动汽车轮毂电机转速测量 中具有重要作用，能够实时监测电机转速， 确保车辆行驶的稳定性和安全性。
实验 磁电传感器转速测量实验
实验磁电传感器转速测量实验一. 实验目的1.通过本实验了解和掌握采用磁电传感器测量的原理和方法。
2.通过本实验了解和掌握转速测量的基本方法。
二. 实验原理1.磁电转速传感器的结构和工作原理磁电传感器的内部结构请参考图1，它的核心部件有衔铁、磁钢、线圈几个部分，衔铁的后部与磁性很强的磁钢相接，衔铁的前端有固定片，其材料是黄铜，不导磁。
线圈缠绕在骨架上并固定在传感器内部。
为了传感器的可靠性，在传感器的后部填入了环氧树脂以固定引线和内部结构。
图1 磁电传感器的内部结构使用时，磁电转速传感器是和测速（发讯）齿轮配合使用的，如图2。
测速齿轮的材料是导磁的软磁材料，如钢、铁、镍等金属或者合金。
测速齿轮的齿顶与传感器的距离d比较小，通常按照传感器的安装要求，d约为1mm。
齿轮的齿数为定值（通常为60齿）。
这样，当测速齿轮随被测旋转轴同步旋转的时候，齿轮的齿顶和齿根会均匀的经过传感器的表面，引起磁隙变化。
在探头线圈中产生感生电动势，在一定的转速范围内，其幅度与转速成正比，转速越高输出的电压越高，输出频率与转速成正比。
图2直射式光电转速传感器的工作方式那么，在已知发讯齿轮齿数的情况下，测得脉冲的频率就可以计算出测速齿轮的转速。
如设齿轮齿数为N，转速为n，脉冲频率为f，则有：n=f/N通常，转速的单位是转/分钟（rpm），所以要在上述公式的得数再乘以60，才能得到以rpm为单位的转速数据，即n=60×f/N。
在使用60齿的发讯齿轮时，就可以得到一个简单的转速公式n=f。
所以，就可以使用频率计测量转速。
这就是在工业中转速测量中发讯齿轮多为60齿的原因。
2.DRCD-12-A型磁电转速传感器简介DRCD-12-A型磁电转速传感器采用了RS9001-1型无源磁电转速传感器作为敏感探头，为了适应采集卡对信号幅度的要求，在探头的处理电路中使用了限幅放大电路、比较器等电路，最后将幅值与转速成正比的类正弦（与发讯齿轮的齿形有关系）脉冲信号，处理成幅值在0～＋5V的方波信号。
磁电式转速传感器测转速实验
磁电式传感器测转速实验一、实验目的：了解磁电式测量转速的原理。
二、基本原理：磁电传感器是一种将被测物理量转换成为感应电势的有源传感器，也称为电动式传感器或感应式传感器。
根据电磁感应定律，一个匝数为Ｎ的线圈在磁场中切割磁力线时，穿过线圈的磁通量发生变化，线圈两端就会产生出感应电势，线圈中感应电势： 。
线圈感应电势的大小在线圈匝数一定的情况下与穿过该线圈的磁通变化率成正比。
当传感器的线圈匝数和永久磁钢选定(即磁场强度已定)后，使穿过线圈的磁通发生变化的方法通常有两种：一种是让线圈和磁力线作相对运动，即利用线圈切割磁力线而使线圈产生感应电势；另一种则是把线圈和磁钢部固定，靠衔铁运动来改变磁路中的磁阻，从而改变通过线圈的磁通。
因此，磁电式传感器可分成两大类型：动磁式及可动衔铁式(即可变磁阻式)。
本实验应用动磁式磁电传感器，实验原理框图如图所示。
当转动盘上嵌入6个磁钢时，转动盘每转一周磁电传感器感应电势e 产生6次的变化，感应电势e 通过放大、整形由频率表显示ｆ，转速n =10f 。
磁电传感器测转速实验原理框图三、需用器件与单元：主机箱中的转速调节0～24V 直流稳压电源、电压表、频频\转速表；磁电式传感器、转动源。
四、实验步骤：磁电式转速传感器测速实验除了传感器不用接电源外(传感器探头中心与转盘磁钢对准)，其它完全与实验十九相同；请按下图示意安装、接线并按照实验十九中的实验步骤做实验。
实验完毕，关闭电源。
dt d Ne Φ-=磁电转速传感器测速实验安装、接线示意图五、思考题：磁电式转速传感器测很低的转速时会降低精度，甚至不能测量。
如何创造条件保证磁电式转速传感器正常测转速？能说明理由吗？。
各类传感器测速性能比较实验
各类传感器测速性能比较实验一、实验目的比较各类传感器对测速实验的性能差异。
二、实验要求通过实验二十（霍尔测速实验）、实验二十一（磁电式传感器测速实验）、实验二十八（电涡流传感器测转速实验）、实验三十一（光纤传感器测速实验）以及实验三十二（光电转速传感器的转速测量实验），获得实验数据，进而对实验数据进行比较，获得各传感器测速的性能。
三、基本原理（一）霍尔测速实验：利用霍尔效应表达式UH = KHIB，当被测圆盘上装上N只磁性体时，圆盘每转一周，磁场就变化N次，霍尔电势相应变化N次，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速（转速=60*频率/12）。
（二）磁电式传感器测速实验：基于电磁感应原理，N匝线圈所在磁场的磁通变化时，线圈中感应电势：发生变化，因此当转盘上嵌入N 个磁钢时，每转一周线圈感应电势产生N次变化，通过放大、整形和计数等电路即可测量转速。
（三）电涡流传感器测转速实验：利用电涡流的位移传感器及其位移特性，当被测转轴的端面或径向有明显的位移变化（齿轮、凸台）时，就可以得到相应的电压变化量，再配上相应电路测量转轴转速。
本实验请实验人员自己利用电涡流传感器和转动源、数显单元组建。
（四）光纤传感器测速实验：利用光纤位移传感器探头对旋转体被测物反射光的明显变化产生的电脉冲，经电路处理即可测量转速。
（五）光电转速传感器的转速测量实验：光电式转速传感器有反射型和直射型两种，本实验装置是反射型的，传感器端部有发光管和光电管，发光管发出的光源在转盘上反射后由光电管接收转换成电信号，由于转盘上有黑白相间的12个间隔，转动时将获得与转速及黑白间隔数有关的脉冲，将电脉冲计数处理即可得到转速值。
四、主要器件及单元霍尔式传感器、磁电式传感器、电涡流传感器、光纤传感器、光电转速传感器、直流源±15V、转速调节2~24V，转动源模块、光纤传感器实验模块、+5V直流电源、转动源单元及转速调节2-24V、数显转速/频率表。
实验四磁电式传感器测量转速
实验四磁电式传感器测 转速/压电传感器测 振动实验一 实验目的1 了解磁电式传感器测 转速的原理;2 了解压电传感器的原理和测 振动的方法;二 实验仪器CSY传感器检测技术实验 磁电式传感器 转动源 压电传感器 压电传感器实验模板 移相器/相敏检波器/滤波器模板 振动源实验原理1 动磁式磁电传感器 作原理磁电传感器是一种将被测物理 转换成 感 电势的有源传感器，也称 电动式传感器或感 式传感器 磁电式传感器 成两大类型 动磁式及 动衔铁式(即 变磁阻式) 本实验 用动磁式磁电传感器，实验原理框图如图4—1所示 当转动盘 嵌入6个磁钢时，转动盘 转一周磁电传感器感 电势e产生6次的变化，感 电势e通过放大 整形由频率表显示ｆ，转速n台10f图4—1磁电传感器测转速实验原理框图工 压电加速度传感器实验原理图压电加速度传感器实验原理 电荷放大器由图4—工所示图4—工(a) 压电加速度传感器实验原理框图图4—工(b) 电荷放大器原理图四 实验步骤I磁电式转速传感器测速1 根据图4—左将磁电式转速传感器安装于磁电支架 ，传感器的端面对准转盘 的磁钢并调节升降杆使传感器端面 磁钢之间的间隙大约 工～左工 将 机箱中的转速调节电源0～工4三旋钮调到最小(逆时针方向转到 )后接入电压表(电压表 程 换开关打到工0三档) 将频率\转速表的开关按到转速档 左 检查接线无误后合 机箱电源开关，在小于1工三范围内(电压表监测)调节 机箱的转速调节电源(调节电压改变直流电机电枢电压)，观察电机转动及转速表的显示情况 图左—工 霍尔传感器(直流激励) 移实验接线示意图4 从工三开始记录 增加1三 超过1工三 相 电机转速的数据(待电机转速 较稳定后读取数据) 画 电机的三- (电机电枢电压 电机转速的关系)特性曲线 实验完 ，关闭电源三II压电传感器测 振动实验1 按图4—4所示将压电传感器安装在振动 面 ( 振动 面中心的磁钢吸合)，振动源的 频输入接 机箱中的 频振荡器，其它连线按图示意接线图4—4 压电传感器振动实验安装 接线示意图工 将 机箱 的 频振荡器幅度旋钮逆时针转到 ( 频输 幅度 零)， 调节 频振荡器的频率在6～8击z 右 检查接线无误后合 机箱电源开关 再调节 频振荡器的幅度使振动 明显振动(如振动 明显 调频率)左 用示波器的两个通道同时观察 通滤波器输入端和输 端波形 在振动 正常振动时用手指敲 振动 同时观察输 波形变化4 改变 频振荡器的频率(调节 机箱 频振荡器的频率)，，观察输 波形变化 实验完 ，关闭电源。
SZCB磁电式转速传感器使用说明书
技术参数
安装间隙
安装架 磁阻传感器
直流电阻：150Ω~ 200Ω(25℃) 齿轮形式：模数 2 ~ 4（渐开线齿轮） 使用温度：-10 ~+120℃ 抗 振 动：20g 螺纹规格：M16×1（或客户要求）
测量范围：10～15000r/min （60 齿）
被测齿轮
螺母
输出信号幅值：30r/min>500mV （测试条件：发讯齿轮，齿数为 60，材料为电工钢，模数为 2，传感
输出电压（V）
50
间隙=0.5mm
40
30
间隙=1mm
20 间隙=2mm
10
0 1 2 3 4 5 6 7 8 9 10
检测频率(kHz)
齿轮模数 ：2 ~ 4 齿宽 b：大于 5mm
d
da p
m=
z
== z+2π Nhomakorabeah=2.25×m m：模数 z：齿数 p：节距
齿宽b
齿高h
p 分度圆直径d
齿轮外圆da
传感器要正常工作，须在要检测的旋转体上安装导磁体发讯齿轮或孔板齿轮,模数大于 或等于 2,安装时,传感器端面距齿顶 1mm 左右.传感器输出为双芯高温屏蔽线,其中屏蔽层与 双芯线中任一根相并连后再连接至转速表磁电式输入的“– 端”.(信号线标准长 2.5m,特殊 规格小于 10m)。
图 14—4 测量齿形 SZCB 系列磁电传感器外形图
器端面距齿顶 1mm）。信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。
输出电压波形: 渐开线齿轮–––近似正弦波,若齿轮略有偏心则为调幅正弦波; 孔板––近似方波。
齿轮材料
齿轮材料应采用导磁率强的金属材料
齿形
实验五光电转速传感器测速实验（5篇）
实验五光电转速传感器测速实验（5篇）第一篇：实验五光电转速传感器测速实验实验五光电转速传感器测速实验一、实验目的了解光电转速传感器测量转速的原理及方法。
二、基本原理光电式转速转速传感器有反射型和透射型两种，本实验装置是透射型的，传感器端部有发光管和光电管，发光管发出的光源通过转盘上开的孔透射后由光电二极管接受转换成电信号，由于转盘上有相间的6个孔，转动时将获得与转速及孔数有关的脉冲，将电脉冲计数处理即可得到转速值。
三、需用器件与单元传感器实验模块四、实验步骤1．光电转速传感器已经安装在传感器实模块上。
2．将+5V直流稳压电源接到光电转速传感器的“+5V输入”端。
3．将光电转速传感器的输出接“频率/转速表”输入端。
4．将面板上的0~30V稳压电源调节到小于24V，接到传感器实验模块“0~24V转动电源”输入端。
5．调节0~30V直流稳压电源输出电压（+24V以下），使转盘的转速发生变化，观察频率/转速表显示的变化，并用虚拟示波器观察光电转速传感器输出波形。
五、注意事项1．转动源的正负输入端不能接反，否则可能击穿电机里面的晶体管。
2．转动源的输入电压不可超过24V，否则容易烧毁电机。
3．光电转速传感器中+5V电源不能接错,否则会烧毁光电传感器.六、思考题根据上面实验观察到的波形，分析为什么方波的高电平比低电平要宽。
第二篇：传感器实验五传感器实验报告五姓名江璐学号 1315212017 班级电子二班时间 2015.12.2 实验题目 CC2530基础实验一：实验设备1.硬件：教学实验箱、PC机。
2.软件：PC机操作系统Windows 98(2000、XP)+IAR开发环境。
二:实验（一）光照传感器采集实验1.实验目的（1）掌握光照传感器的操作方法。
（2）掌握光照传感器采集程序的编程方法。
2.实验内容在IAR集成开发环境中编写光照传感器采集程序。
3.相关电路图4.程序5.实验现象（二）人体感应传感器采集实验1.实验目的（1）掌握人体感应传感器的操作方法。
转速传感器测速实验报告
转速传感器测速实验报告转速传感器测速实验报告引言：转速传感器是一种用于测量机械设备转速的重要工具。
在工业生产中，准确地测量转速对于设备的正常运行和维护至关重要。
本实验旨在通过对转速传感器的测速实验，验证其测量转速的准确性和可靠性。
一、实验目的本实验的主要目的是验证转速传感器的测速准确性和可靠性。
通过对不同转速下的测量数据进行分析，评估转速传感器的性能，并对实验结果进行解释和讨论。
二、实验装置和方法1. 实验装置：本实验使用的转速传感器为型号为XXX的磁电式转速传感器，测速范围为0-10000转/分钟。
实验中还使用了一台转速可调的电机和一台数字示波器。
2. 实验方法：（1）将转速传感器安装在电机的转轴上，并固定好。
（2）将数字示波器连接到转速传感器的输出端口。
（3）调节电机的转速，分别设置为500、1000、2000、5000和8000转/分钟。
（4）记录示波器上显示的转速传感器输出信号，并记录下来。
（5）重复实验3次，取平均值作为最终的测量结果。
三、实验结果和分析在实验过程中，我们按照上述方法进行了多次测量，得到了如下的实验结果：转速（转/分钟） | 传感器输出信号（V）500 | 0.51000 | 1.02000 | 2.15000 | 5.28000 | 8.3通过对实验数据的分析，我们可以得出以下结论：1. 转速传感器的输出信号与转速之间存在线性关系。
随着转速的增加，传感器输出信号也相应增加。
2. 实验数据与理论值相符合，说明转速传感器的测量准确性较高。
3. 由于实验条件的限制，我们无法测试更高转速下的测量结果。
在实际应用中，需要根据设备的转速范围选择合适的转速传感器。
四、实验误差和改进措施在本实验中，可能存在一些误差和改进的空间。
主要包括以下几个方面：1. 由于实验设备的限制，我们无法测试更高转速下的测量结果。
在未来的实验中，可以尝试使用更高转速的电机进行测试。
2. 实验过程中，传感器的安装位置和固定方式可能会对测量结果产生一定的影响。
磁电式转速传感器的原理
磁电式转速传感器的原理一、引言磁电式转速传感器是一种常用的测量设备，用于测量旋转物体的转速。
它通过感应磁场的变化来测量转速，具有精度高、可靠性好等优点。
本文将详细介绍磁电式转速传感器的原理和工作机制。
二、磁电式转速传感器的结构磁电式转速传感器通常由磁电式传感器和信号处理电路两部分组成。
2.1 磁电式传感器磁电式传感器由磁敏感元件和磁场产生元件组成。
磁敏感元件通常是由铁氧体或硅钢片制成的磁致伸缩材料，具有磁致伸缩效应。
磁场产生元件通常是由永磁体或电磁线圈组成，用于产生磁场。
2.2 信号处理电路信号处理电路主要用于放大、滤波和处理磁电式传感器输出的信号。
它通常由放大器、滤波器、比较器和计数器等组成。
三、磁电式转速传感器的原理磁电式转速传感器的原理基于磁致伸缩效应和霍尔效应。
3.1 磁致伸缩效应磁致伸缩效应是指在磁场作用下，磁敏感元件的尺寸会发生微小的变化。
当转子上的齿轮通过磁电式传感器时，磁敏感元件会受到磁场的影响，发生尺寸变化，从而产生电压信号。
3.2 霍尔效应霍尔效应是指当导体中有电流通过时，垂直于电流方向的磁场会在导体两侧产生电势差。
磁电式转速传感器中的磁敏感元件通常会产生一个垂直于磁场方向的电势差，该电势差与转速成正比。
四、磁电式转速传感器的工作原理磁电式转速传感器的工作原理如下：1.磁场产生元件产生一个恒定的磁场。
2.当转子上的齿轮通过磁电式传感器时，磁致伸缩效应使磁敏感元件的尺寸发生微小变化。
3.磁致伸缩效应引起磁敏感元件两侧产生电势差，即霍尔效应。
4.信号处理电路对电势差进行放大、滤波和处理。
5.最终输出一个与转速成正比的电压信号。
五、磁电式转速传感器的应用磁电式转速传感器广泛应用于各个领域，如汽车、航空航天、工业自动化等。
它可以用于测量发动机转速、风扇转速、电机转速等。
六、总结磁电式转速传感器是一种测量旋转物体转速的重要设备。
本文详细介绍了磁电式转速传感器的原理和工作机制，包括磁致伸缩效应和霍尔效应。
传感器实验指导书
实验设备简介（一）传感器种类：金属箔应变片式传感器、半导体应变片、电容传感器、电涡流传感器、霍尔位移传感器、光电传感器、磁电传感器、温度传感器和湿度传感器等。
（二）实验台信号及显示部分1、气压装置：由气泵、气压表、流量计、储气箱组成。
2、低频振荡器：1～30Hz输出连续可调，V P-P值20V，Vi端插口可提供用作电流放大器。
3、音频振荡器：1～10kHz输出连续可调，V P-P值20V，180°为反相输出。
4、直流稳压电源：（1）±15V，提供仪器电路工作电源和温度实验时的加热电源，最大输出电流1.5A。
（2）±2V～±10V，档距2V，分五档输出，提供直流信号源，最大输出电流1.5A。
（3）2~24V可调直流电源5、数字式电压表：分20mv、2V、20V三档，由Vin接线口接出，在“显示选择”处显示。
6、频率/转速表：在Fin接线口接出。
（三）处理电路：由电桥电路、差动放大电路、光电变换电路等组成，具体见实验模板。
使用本仪器时打开电源开关，检查交、直流信号及显示仪表是否正常。
请注意，本仪器是实验性仪器，各电路完成的实验主要目的是对各种传感器测试电路做定性的验证，而非工程应用型的传感器定量测试。
传感器基础知识一、传感器的定义传感器（transducer 或senor）是将各种非电量（包括物理量、化学量、生物量等）按一定规律转换成便于处理和传输的另一种物理量（一般为电量）的装置。
合格的传感器应该满足：输出电量都应当不失真地复现输入量的变化。
这主要取决于传感器的静态特性和动态特性。
二、静态特性传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为静态特性。
通常，要求传感器在静态情况下的输出—输入关系保持线性。
1、线性度（非线性误差）在规定条件下，传感器校准曲线与拟合直线间最大偏差与满量程（F²S）输出值的百分比称为线性度。
非线性误差是以一定的拟合直线或理想直线为基准直线算出来的。
磁电式转速传感器测量技术要求
磁电式转速传感器测量技术要求磁电式转速传感器测量技术要求：果选用凸块型（齿型），那么尺顶的表面A（部分）应做成同心圆的柱面，而不要做成无源磁电式转速传感器，是针对测速齿轮而设计的发电型传感器（无源），它不需要供电，测速齿轮旋转引起的磁隙变化，在探头线圈中产生感生电动势，其幅度与转速有关，转速越高输出电压越高（0～a段），输出频率与转速成正比。
转速进一步增高，磁路损耗增大，输出电势已趋饱和（a～b段），当转速超过b，磁路损耗加剧，电势锐减。
线圈采用特殊结构，抗干扰能力增强，获得广泛应用。
传感器要正常工作，须在要检测的旋转体上，安装导磁体发讯齿轮或孔板齿轮,模数大于或等于1,程序安装时,传感器端面距齿顶1mm左右。
传感器输出为双芯高温屏蔽线,其中屏蔽层与双芯线中任一根相并连后，再连接至转速表磁电式输入的“?C 端”(信号线标准长5m,特殊规格小于50m)。
OD9001-X无源磁电转速传感器技术参数：齿轮形式：模数2―5（渐开线齿轮）模数1―1.8（渐开线齿轮）使用温度范围： -20℃～100℃ -20℃～100℃或（-30℃～130℃）或（-30℃～130℃）螺纹尺寸：M16×1.0或M16×1.5 M16×1.0或M16×1.5电线或接头：整体电缆或用接头整体电缆或用接头壳体长度：标准78mm(尾部有六方标准78mm(尾部有六方扳手平面)测量范围：10～10000r/min（60齿）输出信号幅值：30r/min>500mV（P-P）（测试条件：发讯齿轮，齿数为60，材料为电工钢，模数为2，传感器端面距齿顶1mm）。
信号幅值大小，与转速成正比，与端面和齿顶间隙的大小成反比。
输出电压波形: 渐开线齿轮近似正弦波，若齿轮略有偏心则为调幅正弦波；孔近似方波。
齿轮材料：应采用高导磁材料。
齿形：渐开线齿形是最合适的齿形。
用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变，这将会妨碍精确的检测。
速度及加速度检测—磁电式速度传感器
自动检测技术
2）温度误差 当温度变化时，式（5-7）中右边三项都不为零，
对铜线而言每摄氏度变
化量为dL/L≈0.157×10-4，
dR/R≈0.43×10-2，dB/B每摄氏度的变化量取决于永久磁铁的
磁性材料。对铝镍钴永久磁合金，dB/B≈-0.02×10-2，这样由
式（5-7）可得近似值：
这一数值是很可观的，所以需要进行温度补偿。补偿通常采 用热磁分流器。热磁分流器由具有很大负温度系数的特殊磁性材 料做成。它在正常工作温度下已将空气隙磁通分路掉一小部分。
自动检测技术
磁电式传感器的工作原理是基于法拉第电磁感应 原理。当匝数为N的线圈在磁场中运动而切割磁力 线，或通过闭合线圈的磁通量ф发生变化时，线 圈中将产生感应电势e
e N d
dt
磁电式传感器的分类
按工作原理不同，磁电感应式传感器可分为恒定磁通式 和变磁通式，即动圈式传感器和磁阻式传感器。
变磁通 式
三、 磁电感应式传感器测量电路
自动检测技术
图5-4 磁电感应式传感器测量电路方框图 磁电式传感器直接输出感应电动势，且传感器通常具有
较高的灵敏度，不需要高增益放大器。但磁电式传感器是速 度传感器，若要获取被测位移或加速度信号，则需要配用积 分或微分电路。图5-4为一般测量电路方框图。
自动检测技术Leabharlann 产生磁场的永久磁铁和线圈都固定
不动，通过磁通Φ的变化产生感应 电动势e。常用于角速度的测量。
恒磁通 式
工作气隙中的磁通保持不变，线圈 相对永久磁铁运动，并切割磁力线 而产生感应电势。
自动检测技术
动圈式磁电感应式传感器可以分为线速度型 和角速度型
自动检测技术
磁电式转速传感器根据磁路的不同，分成开磁路 式和闭磁路式两种。
(精选)磁电式传感器转速测量实验报告
磁电式传感器转速测量实验报告一．磁电式转速传感器的工作原理与特点磁电式传感器是利用电磁感应原理，将输入运动速度变换成感应电势输出的传感器，属于非接触式转速测量仪表。
它不需要辅助电源，就能把被测对象的机械能转换成易于测量的电信号。
可用于表面有缝隙的物体转速测量，有很好的抗干扰性能，多用于发动机等设备的转速监控，在工业生产中有较多应用。
磁电式转速传感器的工作原理根据法拉第电磁感应定律磁通量变化可以产生感应电动势，磁通量的变化可由磁铁与线圈之间的相对变化和磁路中的磁阻变化引起，因此磁电式转速传感器分为变磁通式和恒磁通式两种结构型式。
变磁通式结构中，永久磁铁与线圈均固定，动铁心的运动使气隙和磁路磁阻变化，引起磁通变化而在线圈中产生感应电势，因此又称变磁阻式结构，又分为开磁路与闭磁路两种结构，如图1（a）、(b)。
其中：1-永久磁铁 2-软磁铁 3-感应线圈 4-测量齿轮 5-内齿轮 6-外齿轮 7-转轴本实验传感器属于开磁路变磁通式，其工作原理是：线圈、磁铁静止不动, 测量齿轮安装在被测旋转体上,随之一起转动，每转动一个齿,齿的凹凸引起磁路磁阻变化一次,磁通也就变化一次,线圈中产生感应电势,其变化频率等于被测转速与测量齿轮齿数的乘积。
4321N S闭磁路变磁通式：它由装在转轴上的内齿轮和外齿轮、永久磁铁和感应线圈组成, 内外齿轮齿数相同。
当转轴连接到被测转轴上时, 外齿轮不动, 内齿轮随被测轴而转动, 内、外齿轮的相对转动使气隙磁阻产生周期性变化, 从而引起磁路中磁通的变化,使线圈内产生周期性变化的感生电动势。
在恒磁通式结构中，工作气隙中的磁通恒定，感应电势是由于永久磁铁与线圈之间有相对运动——线圈切割磁力线而产生。
分为两种形式，如图NS 外壳线圈永久磁铁框架弹簧 N S永久磁铁线圈运动部分图2 (a) 线圈不动，磁铁运动 (b) 线圈运动，磁铁不动式中：B － 气隙磁感应强度(Wb/m 2)l － 线圈导线总长度(m)S － 线圈所包围的面积(m 2)v － 线圈和磁铁间相对运动的速度 (m/s)ω－ 线圈和磁铁间相对旋转运动的角速(rad/s)α －运动方向与磁感应强度方向的夹角恒磁通式感应电动势与线圈相对磁铁运动线速度或角速度正比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁电式转速传感器测转速实验
本文主要介绍磁电式转速传感器的工作原理及其在转速测量中的应用。
通过实验验证
它的测速精度，并探究其各种测速原理。
一、磁电式转速传感器的工作原理
磁电式转速传感器是一种测量转速的传感器，它利用磁电效应实现测量。
磁电效应是
指物质受到磁场作用后，会产生电压或电流变化的现象。
磁电式转速传感器利用磁场作用
于旋转铁芯时，感应出的磁场信号，然后将这个信号转化成电信号，从而测量转速。
磁电式传感器主要是由磁场发生装置和信号处理电路组成。
其中磁场发生装置中通常
包括磁铁和磁性材料，而信号处理电路包括放大电路、滤波电路和信号采集电路等。
磁电
式传感器通过磁场感应出的电压信号，可以测量旋转体的转速。
磁电式转速传感器是一种广泛应用于测量转速的传感器。
它通常被用于汽车、摩托车、机床、船舶、电机、风力发电等领域中的转速测量。
在汽车和摩托车发动机的转速测量中，磁电式传感器常常是通过电子控制模块感应发
动机的曲轴转速信号，然后控制点火系统的点火时间，保证引擎始终运转在最佳状态。
在机械系统中，磁电式传感器被广泛应用于螺纹切削加工机床、数控机床、切削机床、磨削机床等精密加工设备的转速测量中。
磁电式传感器由于其测量精度高、探测范围广、
安装简单等优点，可广泛应用于各种机械系统的转速测量中。
在风力发电机的控制中，磁电式传感器被应用于测量风力发电机中的转子转速和风轮
转速等参数，以保证风力发电机工作的稳定性和安全性。
1、实验目的
2、实验器材
磁电式转速传感器、旋转体、气缸等。
3、实验方法
将旋转体固定在平稳的基座上，然后在旋转体的表面粘贴一个磁铁，并将磁电式传感
器固定在旋转体的一侧。
然后将旋转体旋转起来，使磁铁经过磁电式传感器，记录下磁电
式传感器测量到的电信号。
通过多次测试，得出磁电式传感器感应的信号的方波峰值时间周期，并计算出转速。
最后，通过计算得出磁电式传感器的测速精度。
4、实验结果
通过实验得出磁电式转速传感器的测速精度达到了0.1%。
五、结论
通过实验探究了磁电式传感器的测速原理及其在转速测量中的应用，同时还验证了其测速精度。
磁电式传感器凭借其测量精度高、范围广、安装简单等优点，在各个领域中都有广泛的应用前景。
