滚筒筛使用说明书

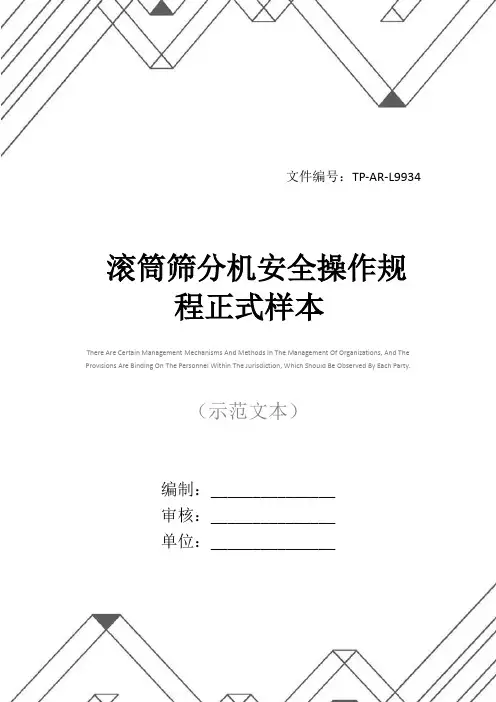

滚筒筛分机安全操作规程正式样本
文件编号：TP-AR-L9934There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________滚筒筛分机安全操作规程正式样本滚筒筛分机安全操作规程正式样本使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
第一条认真执行《一般安全守则》。
第二条作业前认真检查配电箱及各种安全防护装置是否完好。
第三条作业中：1、按顺序开启滚筒筛分设备。
2、随时观察机械运转状况，发现故障时，要立即停机检修，检修前必须切断电源并设专人监护。
3、机械运转时，严禁清除机械设备上的杂物。
4、监护机械作业时，筛分人员应站在安全位置，防止煤块坠落伤人。
5、用叉车或装载机移动下料斗和滚筒筛分机时，要设专人指挥，确保安全移动。
6、小范围人力移动皮带输送机时，人员要躲闪小皮带输送机后轮，防止移动时伤人。
第四条作业后：1、将电缆盘好后和配电箱放在安全位置。
?2、用专用工具清除机械设备上的煤炭和杂物。
此处输入对应的公司或组织名字Enter The Corresponding Company Or Organization Name Here。
滚轴筛说明书
XGS型倾斜滚动筛煤机安装使用说明书潍坊汇英重机有限公司Weifang Huiying Heavy Industry Co.,Ltd目录一、概述二、XGS系列滚动筛煤机主要技术参数三、结构与特点四、安装与调试五、运行与维护六、筛机的安全保护七、滚动筛煤机电器原理图八、主要易损件一、概述XGS系列滚动筛煤机（滚轴筛）是利用多轴旋转推动物料前移,并同时进行筛分的一种机械。
它能够提高环锤式碎煤机的工作效率，又可以降低环锤式碎煤机电能消耗和金属磨损。
滚动筛煤机对煤的适应性广，尤其对高水分的褐煤更具有优越性，不易堵塞。
它具有结构简单、运行平稳、振动小、噪音低、粉尘少、出力大的特点。
若需改变筛分粒度及筛分量大小时，只需改变筛轴上的筛片及筛轴的转速大小就可以了。
滚动筛煤机密封性能好，噪声小、采用普通电机或辊道电机单轴驱动。
安装维修方便，使用可靠，并配有电动挡板，使筛机本身具有旁路系统，可实现自动控制。
滚动筛煤机是燃煤发电厂输煤系统的重要设备之一，在冶金、化工、建材、煤炭系统均可广为利用，深受用户好评。
二、XGS系列滚轴筛主要技术参数XGS-1410 1400 1000 904810×2435×1950 12410XGS-1412 1400 1000 955520×2435×195015100XGS-1810 1800 1600 40×12090R 67同轴减速器D V 100L 43.0500160001.54810×2830×1640 14720XGS-1812 1800 1600 95 5530×3235×2000167210三、结构特点1.结构本系列滚轴筛是由电机单独驱动的多根筛轴组成的滚动筛面，每根筛轴上装有梅花形筛片多片，筛轴与减速机用过载联轴器联接，即起过载保护作用，又便于维修。
在滚轴筛的入口端装有电动档板，物料即可通过筛面进行筛分，又可以经旁路通过。
滚筒筛的标准
滚筒筛标准操作手册一、结构形式滚筒筛通常由筛筒、驱动装置、支架和壳体等组成。
筛筒是滚筒筛的核心部分，它由一定长度的筛网和支撑结构组成。
筛网通常采用高强度材料制作，如不锈钢、高强度尼龙等，以增加其耐磨性和使用寿命。
支撑结构则由一组托轮组成，用于支撑筛网并确保其正常运行。
二、筛孔尺寸滚筒筛的筛孔尺寸是影响其筛选效果的重要因素。
筛孔尺寸应根据实际需要选择，通常以符合物料粒度和产量要求为原则。
一般来说，筛孔尺寸在20mm以下时，筛分效果较好。
三、长度和直径滚筒筛的长度和直径也是影响其筛选效果的重要因素。
一般来说，滚筒筛的长度在2m-6m之间，直径在0.6m-1.2m之间。
长度和直径的选择应根据实际需要和场地条件进行确定。
四、转速滚筒筛的转速是影响其筛选效率和物料处理量的重要因素。
一般来说，转速越高，筛选效率和物料处理量也越高。
但是，转速过高也可能导致筛网磨损加剧和噪音增大。
因此，转速应根据实际需要选择，一般建议在10-40r/min之间。
五、动力滚筒筛的动力系统通常由电动机、减速器和传动轴组成。
电动机是提供动力的来源，减速器则将电动机的高速旋转转化为低速旋转，传动轴则将减速器的动力传递到筛筒上。
一般来说，电机的功率应根据实际需要选择，以确保滚筒筛能够正常运行。
六、传动方式滚筒筛的传动方式可分为直接传动和间接传动两种。
直接传动是指电动机直接驱动筛筒旋转，间接传动是指电动机通过减速器等传动装置驱动筛筒旋转。
直接传动具有结构简单、维护方便等优点，但需要更高的电机功率。
间接传动则具有更高的传动效率和控制精度，但结构较为复杂，维护难度也较高。
七、密封方式滚筒筛的密封方式对其正常运行和维护保养具有重要影响。
一般来说，密封方式可分为填料密封和机械密封两种。
填料密封具有较低的维护成本和较高的可靠性，但不适用于高温、高压和高转速的工况。
机械密封则具有较高的密封性能和较长的使用寿命，但需要更高的维护成本和技术要求。
八、维修保养为了确保滚筒筛的正常运行和使用寿命，定期的维修保养是必不可少的。
滚筒筛分机安全操作规程示范文本
滚筒筛分机安全操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月滚筒筛分机安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
第一条认真执行《一般安全守则》。
第二条作业前认真检查配电箱及各种安全防护装置是否完好。
第三条作业中：1、按顺序开启滚筒筛分设备。
2、随时观察机械运转状况，发现故障时，要立即停机检修，检修前必须切断电源并设专人监护。
3、机械运转时，严禁清除机械设备上的杂物。
4、监护机械作业时，筛分人员应站在安全位置，防止煤块坠落伤人。
5、用叉车或装载机移动下料斗和滚筒筛分机时，要设专人指挥，确保安全移动。
6、小范围人力移动皮带输送机时，人员要躲闪小皮带输送机后轮，防止移动时伤人。
第四条作业后：1、将电缆盘好后和配电箱放在安全位置。
?2、用专用工具清除机械设备上的煤炭和杂物。
请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
GTS系列滚筒筛使用说明书
前言尊敬的用户：感谢您选购本公司生产的系列产品，请在安装使用前仔细阅读本《使用说明书》，这样不仅能帮助您更好了解使用该设备，还能避免机器损坏和意外事故的发生，使其为您创造最佳经济效益和使用效果。
本《使用说明书》包括产品结构性能、安装调试方法和操作保养等几方面的内容。
是正确指导安装和保养的组成部分，请严格按照《使用说明书》的要求进行操作，并妥善保管。
由于产品需要不断改进和完善，如有局部与《使用说明书》不符之处请予以谅解。
在使用本公司产品过程中如有其它问题，请及时与本公司售后服务部门或设备提供商联系，我们将及时为您提供全方位的服务。
注意在设备安装使用前请详细阅读本说明书，掌握正确的操作使用方法，避免出现不必要的财产损失或人身伤害。
警告检查或维修时请先切断电源！加料工作应遵循先少后多、先开皮带机再开滚筒筛的原则。
提示新设备初次使用应首先检查减速箱和各传动部位是否加注润滑油。
为避免设备漏电请安装防漏电装置。
GTS系列筛砂机一、概述GTS系列筛砂机（又称滚笼式筛砂机）由滚筒筛和皮带输送机组成，具有外形美观、结构紧凑、使用维修简单、筛分效率高等优点，广泛用到混凝土搅拌站及专业砂场等领域。
二、产品组成及工作原理整个设备有储料仓、滚筒筛分机和皮带输送机组成。
物料由装载机装入储料仓，然后进入滚筒筛，旋转的筛筒带动物料在筛筒内翻滚，从一端向另一端移动，小于设定（网眼）的物料由筛网漏出进入皮带机，然后由皮带输送机汇集从另一端卸出，大于网眼的废料部分从筛网另一端排出，整个过程连续，物料分级准确。
滚筒筛由电机、减速机、驱动联轴器、轴承支座和筛笼等组成。
三. 筛砂机的主要特点1．安装基础简易：因整个设备为箱形框架结构，只需有一平整地面即可。
地面最好硬化便于清扫。
2．设备结构紧凑简单，维修方便：除成品料堆料皮带机外，所有系统都集成于一个整体框架内，既保证了设备的整体性又留有适度的维修保养和巡视空间。
3．拆装转场简便，运行平稳，噪声低：设备的高度整体性便于施工现场存放或转场运输，拆装部件只有成品堆料皮带机，松开固定螺栓即可将皮带机拆开。
滚筒筛技术规范书
滚筒筛技术规范书滚筒筛技术规范书1总则1.1 本规范书适⽤于热电有限责任公司⼯程的输煤系统滚筒筛。
它包括设备的功能设计、结构、性能、安装和试验等⽅⾯的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对⼀切技术细节作出规定，也未充分引述有关标准和规范的条⽂。
卖⽅应保证提供符合本规范书和现⾏⼯业标准的优质产品。
1.3 如果卖⽅没有以书⾯⽅式对本规范书的条⽂提出异议，那么买⽅将认为卖⽅提出的产品完全符合本规范书的要求。
1.4 在签订合同之后，到卖⽅开始制造之⽇的这段时间内，买⽅有权提出因规范、标准和规程发⽣变化⽽发⽣的⼀些补充修改要求，卖⽅应遵守这个要求，具体款项内容由供、需双⽅共同商定。
1.5本规范书所使⽤的标准，如遇与卖⽅所执⾏的标准不⼀致时，按较⾼的标准执⾏。
如果本规范书与现⾏使⽤的有关国家标准以及部颁标准有明显抵触的条⽂，卖⽅应及时书⾯通知买⽅进⾏解决。
1.6 产品应在相应的⼯程或相似条件下有2家及以上运⾏并超过⼆年以上证明安全可靠。
卖⽅所供产品必须满⾜设计院的现场安装布置要求。
1.7设备采⽤的专利涉及到的全部费⽤均被认为已包含在设备报价中，卖⽅应保证买⽅不承担有关设备专利的⼀切责任。
1.8本技术规范书将作为合同附件和合同具有同等法律效⼒。
1.9本技术规范书中，以下空⽩部分由投标⽅填写。
2 技术条件2.1. ⼯程概况⼯程名称：热电有限责任公司⼯程电⼚位置：设计单位：⼯程规模：本期⼯程建设规模为⼀台220t/h⾼温⾼压锅炉及2×50MW热⽹换热站。
终期装机规模按2×220t/h锅炉+2×30MW背压机组考虑。
2.2 ⼯程主要原始资料2.2.1 ⽓象特征与环境条件（由业主补齐）室外⽓象参数冬季采暖室外计算温度℃冬季通风室外计算温度℃冬季空调室外计算温度℃极端最低温度℃⽇平均温度低于+5℃的天数 d冬季室外平均风速m/s冬季室外主导风向及频率冬季室外⼤⽓压⼒hPa空⽓调节⽇平均温度℃极端最⾼温度℃最热⽉平均相对湿度%夏季室外平均风速m/s夏季室外主导风向频率夏季室外⼤⽓压⼒hPa年平均温度地震烈度2.2.2锅炉煤耗量见下表:注: 1.⼩时耗煤量为锅炉最⼤连续蒸发量时的⼩时耗煤量.2.⽇耗煤量按24⼩时计算.3.年设备利⽤⼩时数按8000⼩时考虑.2.3 使⽤条件2.3.1安装地点：输煤系统破碎机室。
滚轴筛说明书
XGS型倾斜滚动筛煤机安装使用说明书潍坊汇英重机有限公司Weifang Huiying Heavy Industry Co.,Ltd目录一、概述二、XGS系列滚动筛煤机主要技术参数三、结构与特点四、安装与调试五、运行与维护六、筛机的安全保护七、滚动筛煤机电器原理图八、主要易损件一、概述XGS系列滚动筛煤机（滚轴筛）是利用多轴旋转推动物料前移,并同时进行筛分的一种机械。
它能够提高环锤式碎煤机的工作效率，又可以降低环锤式碎煤机电能消耗和金属磨损。
滚动筛煤机对煤的适应性广，尤其对高水分的褐煤更具有优越性，不易堵塞。
它具有结构简单、运行平稳、振动小、噪音低、粉尘少、出力大的特点。
若需改变筛分粒度及筛分量大小时，只需改变筛轴上的筛片及筛轴的转速大小就可以了。
滚动筛煤机密封性能好，噪声小、采用普通电机或辊道电机单轴驱动。
安装维修方便，使用可靠，并配有电动挡板，使筛机本身具有旁路系统，可实现自动控制。
滚动筛煤机是燃煤发电厂输煤系统的重要设备之一，在冶金、化工、建材、煤炭系统均可广为利用，深受用户好评。
二、XGS系列滚轴筛主要技术参数1.结构本系列滚轴筛是由电机单独驱动的多根筛轴组成的滚动筛面，每根筛轴上装有梅花形筛片多片，筛轴与减速机用过载联轴器联接，即起过载保护作用，又便于维修。
在滚轴筛的入口端装有电动档板，物料即可通过筛面进行筛分，又可以经旁路通过。
本系列滚轴筛每根筛轴是由电机、减速机单独驱动，可组成任意轴数的筛面。
本机的结构见图〈一〉。
2.特点2.1、滚轴筛煤机是利用多轴旋转推动物料前移，并同时进行筛分的一种机械。
它由电动机经减速器减速后，通过联轴器分别传动各个筛轴，其筛轴转速也可通过变频调速器改变电机转速而实现无级调速。
在滚轴筛的入口端增装电动推杆机构控制切换挡板。
煤流既可经筛筛分，又可经挡板切换流向旁路通过。
2.2、每根筛轴上均装有耐磨筛片，相临两筛轴上的筛片位置交错排列成滚动筛面。
2.3、筛片采用高强度耐磨材料ZG50Mn2,比通常的中碳钢寿命大为提高，韧性也有所提高。
滚筒筛使用说明书
滚筒筛使用说明书一、产品简介滚筒筛，也称为滚筛机，是一种常用于物料筛分的设备。
它由筛框、滚筒、滚筒支撑装置、减振弹簧、电机和减速器等组成。
本产品适用于矿山、冶金、建筑材料、化工、煤炭等行业的物料分级。
二、安装与调试1. 准备工作：在安装滚筒筛之前，应先对场地进行合理规划和布局，确保有足够的工作空间和安全距离。
同时，也需要检查筛框、滚筒、电机等设备的完整性。
2. 安装滚筒筛：根据安装位置的实际情况，选择合适的安装方式。
通常有固定式和移动式两种选择。
参考产品提供的安装图纸，按照正确的安装顺序进行操作。
安装过程中，要注意安全，确保各部件安装牢固可靠。
3. 调试滚筒筛：安装完成后，进行设备的调试。
首先，检查电机运转方向是否正确，确保电机的正常工作。
然后，根据物料的性质和加工要求，调整滚筒筛的工作参数，如转速、倾角等。
在调试过程中，应严格按照产品说明书进行操作，并注意观察设备是否运行平稳。
三、操作与维护1. 操作注意事项：（1）在使用滚筒筛时，必须先将物料均匀地投入到筛框上，且不能超过筛框的最大承载能力。
（2）在工作过程中，应注意观察设备的运行状态，特别是电机、减速器等部件是否正常工作。
（3）注意定期检查滚筒筛的各个部件，确保设备的安全运行。
如发现异常情况，应及时停机处理。
2. 维护保养：（1）定期清洁筛框和滚筒表面的积尘或物料残留物，确保筛分效果。
（2）检查电机和减速器的润滑情况，及时添加或更换润滑油。
（3）定期检查滚筒支撑装置和减振弹簧的工作状况，确保其稳定性和可靠性。
四、故障处理在使用滚筒筛的过程中，可能会遇到一些故障情况，以下列举常见故障及处理方法供参考：1. 滚筒筛不转动：检查电机及电源是否正常，查看是否存在电流过大等情况。
2. 筛分效果不理想：检查筛框和滚筒表面是否损坏，是否需要更换。
3. 发生异常声音：检查滚筒支撑装置和减振弹簧是否松动或损坏，及时进行修复或更换。
4. 其他故障：如遇到其他故障情况，请及时联系供应商或售后服务部门进行处理。
滚筒筛分机安全操作规程
滚筒筛分机安全操作规程
第一条认真执行《一般安全守则》。
第二条作业前认真检查配电箱及各种安全防护装置是否完好。
第三条作业中：
1、按顺序开启滚筒筛分设备。
2、随时观察机械运转状况，发现故障时，要立即停机检修，检修前必须切断电源并设专人监护。
3、机械运转时，严禁清除机械设备上的杂物。
4、监护机械作业时，筛分人员应站在安全位置，防止煤块坠落伤人。
5、用叉车或装载机移动下料斗和滚筒筛分机时，要设专人指挥，确保安全移动。
6、小范围人力移动皮带输送机时，人员要躲闪小皮带输送机后轮，防止移动时伤人。
第四条作业后：
1、将电缆盘好后和配电箱放在安全位置。
?
2、用专用工具清除机械设备上的煤炭和杂物。
滚轴筛通用使用说明书20140114(第三版)
目录1、概述 (1)2、结构特征与工作原理 (2)3、技术特性 (2)4、安装、调试 (3)5、使用、操作 (4)6、故障分析与排除 (5)7、保养及维修 (5)8、运输与贮存 (6)9、警告和安全说明 (6)10、订货须知 (7)1、概述1.1 产品特点：1.1.1 等厚滚轴筛对物料的适用性强，对于含水量高的煤种效果更为突出，不易堵塞。
1.1.2 传动机构采用独特的单轴单驱结构，具用体积小、重量轻、传动扭矩大、起动平稳、低损耗等特点，适用于工况复杂的原煤筛分，整个筛面运动平稳、可靠，单轴故障不会影响整机运行，便于维护与维修。
1.1.3 筛轴采用变倾角结构，入料口到出料口方向按15 º、10 º、5 º 进行布置，使入料口处煤流迅速分层并布满整个筛面，有利于煤流在筛面等厚均匀流动，进而充分筛分。
提高物料的筛分效率。
1.1.4 筛片为特有的十角渐开线结构，有利于物料的运动、分层、透筛；坚固耐用，更换方便。
且相邻筛轴上的筛片交错布置，大大减少了卡轴现象。
1.1.5 保护功能完善，机壳与筛轴交汇处加装耐磨衬板，筛轴下加装清扫装置，电气加设了故障报警信号、堵煤报警信号，起到了安全保护及防堵作用。
1.1.6 维修方便，本机在入料口处增设了旁路装置，筛路出现故障或维修时，物料可直接进入系统。
侧板设置了螺栓联接的活动板块，便于筛轴更换及设备维护、维修。
1.2 主要用途及适用范围HGS 系列等厚滚轴筛适用于电力、冶金、化工、建材及煤碳等行业。
可将未经筛选的不同规格的颗粒状物料进行筛分，得到所需的物料料度，以满足用户的使用要求。
1.3 型号组成说明1.4 使用条件物料进入破碎机之前，将物料中小于破碎机排料口宽度的细粒级物料筛分出去，将大于排料口宽度的粒料送入破碎机进行破碎，这样可以减少破碎机的负荷，提高破碎效率，提高环锤使用寿命，减少无用功耗。
1.5 影响筛分效率的物料特性影响筛分效率的物料特性有容积密度、堆积角、颗粒形状、物料流动性、粒子表面水分、粒度分布等。
滚筒筛分机安全操作规程
滚筒筛分机安全操作规程
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人
员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而
使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请
详细阅读内容。
第一条认真执行《一般安全守则》。
第二条作业前认真检查配电箱及各种安全防护装置是否完好。
第三条作业中：
1、按顺序开启滚筒筛分设备。
2、随时观察机械运转状况，发现故障时，要立即停机检修，检修前必须切断电源并设专人监护。
3、机械运转时，严禁清除机械设备上的杂物。
4、监护机械作业时，筛分人员应站在安全
位置，防止煤块坠落伤人。
5、用叉车或装载机移动下料斗和滚筒筛分机时，要设专人指挥，确保安全移动。
6、小范围人力移动皮带输送机时，人员要躲闪小皮带输送机后轮，防止移动时伤人。
第四条作业后：
1、将电缆盘好后和配电箱放在安全位置。
?
2、用专用工具清除机械设备上的煤炭和杂物。
这里填写您的企业名字
Name of an enterprise。
滚筒筛使用说明书
滚筒筛使用说明书
一、产品概述：
滚筒筛是一种常用的筛分设备，广泛应用于化工、冶金、矿山、建材、粮食、化肥等行业。
它主要用于对物料进行筛分分级处理，
去除杂质，提高产品质量。
二、产品特点：
1. 高效筛分：滚筒筛采用高品质的筛网，有效地将物料分为不
同的颗粒大小。
2. 多功能应用：适用于各种粒度的物料筛分，可灵活调节筛孔
大小以满足不同的生产要求。
3. 简便操作：滚筒筛采用自动化控制，操作简单方便，减少了
工作人员的劳动强度。
4. 低噪音：设计合理的滚筒结构使得噪音减少，创造一个安静
的工作环境。
5. 高强度结构：采用优质材料和坚固的结构设计，确保设备的
稳定性和长寿命。
三、安全操作：
1. 在使用滚筒筛之前，请确保使用环境安全，排除可能引起事
故的障碍物。
2. 在操作设备之前，请检查设备的电源接插件、电源开关和控
制系统等部件是否正常。
3. 使用滚筒筛时，请注意是否有异物堵塞筛孔，及时清除堵塞物。
4. 在清理滚筒筛时，请确保设备已停止运转，并断开电源，以
免发生意外伤害。
5. 使用过程中如遇到故障，请及时联系设备厂家或专业人员进
行检修。
四、设备维护：
1. 定期检查滚筒筛的各个部件是否完好，如有损坏或磨损现象，请及时更换。
2. 清洁筛网是保持滚筒筛正常运行的重要环节，请定期进行清洗。
滚轴筛说明书
XGS型倾斜滚动筛煤机安装使用说明书潍坊汇英重机有限公司Weifang Huiying Heavy Industry Co.,Ltd目录一、概述二、XGS系列滚动筛煤机主要技术参数三、结构与特点四、安装与调试五、运行与维护六、筛机的安全保护七、滚动筛煤机电器原理图八、主要易损件一、概述XGS系列滚动筛煤机（滚轴筛）是利用多轴旋转推动物料前移,并同时进行筛分的一种机械。
它能够提高环锤式碎煤机的工作效率，又可以降低环锤式碎煤机电能消耗和金属磨损。
滚动筛煤机对煤的适应性广，尤其对高水分的褐煤更具有优越性，不易堵塞。
它具有结构简单、运行平稳、振动小、噪音低、粉尘少、出力大的特点。
若需改变筛分粒度及筛分量大小时，只需改变筛轴上的筛片及筛轴的转速大小就可以了。
滚动筛煤机密封性能好，噪声小、采用普通电机或辊道电机单轴驱动。
安装维修方便，使用可靠，并配有电动挡板，使筛机本身具有旁路系统，可实现自动控制。
滚动筛煤机是燃煤发电厂输煤系统的重要设备之一，在冶金、化工、建材、煤炭系统均可广为利用，深受用户好评。
二、XGS系列滚轴筛主要技术参数XGS-1410 1400 1000 904810×2435×1950 12410XGS-1412 1400 1000 955520×2435×195015100XGS-1810 1800 1600 40×12090R 67同轴减速器D V 100L 4500160004810×2830×1640 14720XGS-1812 1800 1600 95 5530×3235×2000167210三、结构特点1.结构本系列滚轴筛是由电机单独驱动的多根筛轴组成的滚动筛面，每根筛轴上装有梅花形筛片多片，筛轴与减速机用过载联轴器联接，即起过载保护作用，又便于维修。
在滚轴筛的入口端装有电动档板，物料即可通过筛面进行筛分，又可以经旁路通过。
滚筒筛分机安全操作规程简易版
The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.编订：XXXXXXXX20XX年XX月XX日滚筒筛分机安全操作规程简易版滚筒筛分机安全操作规程简易版温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
第一条认真执行《一般安全守则》。
第二条作业前认真检查配电箱及各种安全防护装置是否完好。
第三条作业中：1、按顺序开启滚筒筛分设备。
2、随时观察机械运转状况，发现故障时，要立即停机检修，检修前必须切断电源并设专人监护。
3、机械运转时，严禁清除机械设备上的杂物。
4、监护机械作业时，筛分人员应站在安全位置，防止煤块坠落伤人。
5、用叉车或装载机移动下料斗和滚筒筛分机时，要设专人指挥，确保安全移动。
6、小范围人力移动皮带输送机时，人员要躲闪小皮带输送机后轮，防止移动时伤人。
第四条作业后：1、将电缆盘好后和配电箱放在安全位置。
?2、用专用工具清除机械设备上的煤炭和杂物。
该位置可填写公司名或者个人品牌名Company name or personal brand name can be filled in this position。
GS18010型滚轴筛使用说明书
GS18010型滚轴筛使用说明书一主要技术参数：滚轴筛主要用于发电厂的原煤筛分，也可用于其他工矿企业筛分颗粒状物料。
1、GB18010滚轴筛是我厂一种新型香蕉式滚轴筛。
其主要技术参数:筛下粒度:≤30mm出力:1000t/h筛面尺寸:1800*3090(mm2)筛孔尺寸:40Xl5Omm筛轴数:10减速电机型号:R67DVll2M4-SRD传动比:17.95筛轴转数:n=79rp/min2、GB18010型滚轴筛特点;2.1筛轴旋转采用单轴独立驱动式，传动平稳可靠，噪音小，便于维护及维修。
2.2筛轴采用等厚原理布置，物流通畅，效率高。
2.3筛箱结构采用分体式，使维修拆装万便迅捷。
2.4筛片采用ZG-40Mn2铡，坚固耐磨，筛片通过键与筛轴连接，筛片磨损后可以更换。
2.5筛箱每根轴内侧都加设16Mn防磨衬板，从而大大提高了使用寿命。
2.6设有堵煤报警信号装置，很好地起到了安全保护作用。
2.7加设筛箱旁路，不仅使小颗粒物料直接进入系统，而且便于监控及维护，2.8筛片间加设转动环套，可防止筛片间堵煤现象。
3、结构组成滚轴筛主要由电机、联轴器、减速机、筛轴、筛片、环套、筛箱组件、基座组件和电控箱组成。
4、工作原理;原煤经落煤管进入滚轴筛引煤挡板，沿引煤挡板倾斜方向，将煤引向筛轴，各筛轴按同一方向旋转，推动物料问前移动，同时起到搅拌物料的作用，依据等厚筛分的主要特点，物料在运动中不断进行分层筛分，小于或等于30mm物料，在自重和筛轴旋转力的作用下，沿筛孔落下，大于30mm的物料，继续向前移动，经旁路出口进入碎煤机。
5、滚轴筛的安装5.1电机在输送煤方向的右侧为右装滚轴筛;电机在输送煤方向的左侧为左装滚轴筛。
5.2设备到货后，用户应对筛子的零部件进行清点和质量检查。
并妥善保存，不应露天堆放。
以免锈蚀和损坏。
5.3安装前应仔细核对安装地点及方向，地基和筛机之间的安装尺寸，特别注意驱动装置是否符合设计图纸的要求。
滚筒筛分机安全操作规程标准范本
滚筒筛分机安全操作规程标准范本操作规程编号：LX-FS-A62065 滚筒筛分机安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑滚筒筛分机安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
第一条认真执行《一般安全守则》。
第二条作业前认真检查配电箱及各种安全防护装置是否完好。
第三条作业中：1、按顺序开启滚筒筛分设备。
2、随时观察机械运转状况，发现故障时，要立即停机检修，检修前必须切断电源并设专人监护。
3、机械运转时，严禁清除机械设备上的杂物。
4、监护机械作业时，筛分人员应站在安全位置，防止煤块坠落伤人。
5、用叉车或装载机移动下料斗和滚筒筛分机时，要设专人指挥，确保安全移动。
6、小范围人力移动皮带输送机时，人员要躲闪小皮带输送机后轮，防止移动时伤人。
第四条作业后：1、将电缆盘好后和配电箱放在安全位置。
?2、用专用工具清除机械设备上的煤炭和杂物。
请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。
滚筒筛分机安全操作规程
滚筒筛分机安全操作规程
第一条认真执行《一般安全规则》。
第二条操作前仔细检查配电箱和各种安全保护装置是否处于良好状态。
第3条作业中：
1、依次打开滚筒筛分设备。
2、随时观察机械运转状况，发现故障时，要立即停机检修，检修前必须切断电源，并派专人监护。
3、机械运转时，严禁清除机械设备上的杂物。
4、监护机械作业时，筛查人员应站在安全位置，防止煤块坠落伤人。
5、用叉车或装载机移动下料斗和滚筒筛分机时，要设专人指挥，确保安全移动。
6、当带式输送机在小范围内手动移动时，人员要躲闪小皮带输送机后轮，防止移动时伤人。
第4条作业后：
1、缠绕后，将电缆和配电箱放在安全的地方。
?
2、用专用工具清除机械设备上的煤和杂物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滚筒筛
使
用
说
明
书
一、简介
滚筒筛是通用筛分机械之一，它具有结构简便、操作简单，更换筛网可在一定范围内获取不同粒度的物料等特点。
它适用不同颗粒物的分选。
二、工作原理与结构
滚筒筛的基本工作原理是：颗粒物随筛筒旋转至一定高度，由于重力作用被抛洒坠落，通过筛网过滤，形成筛分。
本滚筒筛为中间无轴式传动，动力端采用轴承支承在机架上，另
一端采用托轮支承滚筒筒体。
其机构主要由传动部分、转筒、机架、托轮部分、筛上料料斗、筛下料料斗、防尘装置以及分料器等组成，筛网是钢丝编织网。
筛孔的尺寸用户可根据工艺需要配置。
排料护斗机架、滚筒机架、大底架之间采用焊接，方便运输和安装；设计时考虑到日后的维护和检修，两侧采用快开装置门，防尘装置采用了两部分的分体设计，此设计应方便了安装和维修。
三、安全操作规程
1、运转前的检查
1.1检查电器设备及仪表是否完好。
1.2打开检修门，检查滚筒筛内有无矿石或其他杂物，若有，必须清理干净后方可运行。
1.3通过手动盘车旋转滚筒筛是否灵活，若有可通过调整螺栓进行调整。
检查各螺栓有无松动或断缺。
1.4检查各轴承座、变速箱润滑是否良好，油位是否适中，防护罩是否完好。
1.5检查传动链条松紧是否适中。
2、运行
2.1滚筒筛必须空载启动。
2.2启动后需观察出料是否正常，带正常后关闭密封隔离罩。
2.3运行人员应每小时对设备进行巡检一次，检查出料粒径和有无漏料及扬尘情况。
2.4检查电机、传动部件温升情况及是否有异响。
2.5检查进、出料口是否有堵渣情况，如有应及时处理。
3、停机
3.1每次停机前必须确认滚筒内的物料全部筛分完毕后方能停机。
3.2停机后对设备整机进行检查，发现异常需立即处理。
3.3搞好设备和环境卫生，填好运行记录，做好交接班工作。
四、安装调试
1、本设备由我厂装配调试后成台供应.用户收到设备后，应与供方同时仔细检查，以便发现排出在运输过程中可能产生的不良问题.
2、设备安装、调试应注意事项：
(1)机器水平偏差要求不大于2毫米/米.
(2)设备所有机构不允许搭设其他物品，以免影响设备的强度与刚度.
(3)安装完毕后应清除安装工具等，筛筒内外不允许残留异物.
(4)设备所有紧固件应紧定牢固可靠，无松动现象，安装、调整妥当：进一步确认后，即可进行空载试车.
3、空载调试：
(1)无过激不正常异响.
⑵连续运转2小时,轴承温升不超过70摄氏度。
(3)确认空载试车无异常后即可进行负载试车。
4、负载试车
(1)应先启动设备，运转正常后方可均匀加载，直至满负荷。
(2)设备不得有过激的或显著的冲击声。
(3)设备连续运转8小时，轴承温升不超过70摄氏度。
(4)停车前先停止给料，待筛筒内物料完全排除后方可停车。
(5)符合上述条件即可投入生产使用。
(6)严禁在设备运转时进行调整。
五、设备的润滑与维护
1、经常注意，并及时做好设备各部位的润滑工作。
保证机器的正常运转，延长设备的使用寿命。
2、本机采用的润滑脂为钙基润滑脂，减速机箱为 220#齿轮油。
初次起动应对机箱加油。
3、本机出厂前各需润滑部位都注满润滑脂。
用户根据具体的使用工况确定润滑周期。
设备本体共设有两处润滑部位，在头尾部的轴承座上。
4、设备润滑应在停车后进行，电机、减速机按其说明书。
5、严禁在设备运转时进行调整。
6、设备的维护
(1)设备应有专人看护管理
(2)设备的维护与维修必须在停车后进行。
严禁在设备运转时进行维护与维修。
(3)设备管理，维护人员应经常巡视设备的运行情况，例如：各紧固件是否可靠，转动减是否转动灵活。
班后必须清扫设备堵塞机构的污物。
7、设备的维护
机器正常运转后方可均匀投料，正常工作情况下，轴承的温升不应超过40摄氏度，最高温升不得超过70摄氏度超过上述温度时应立即停车，并查明原因，及时排除故障。
停车前，应先停止加料，待筛筒内物料完全排出后方可关闭电动机。
六、注意事项
1、停机前应先停止进料，等筒体内物料出尽后，再切断电源。
2、严禁进料后启动机器，否则由于扭距过大，可能撕裂筛网，影响机器使用寿命。
若因非正常情况停机，再次启动时，应将筒体内物料清理干净后再启动。
3、开机投料须均匀，严禁进料不均匀影响筛分质量。
