直接剪切试验报告
直接剪切试验报告---文本资料
实验五 直接剪切试验实验人： 学号：一、概述直接剪切试验就是直接对试样进行剪切的试验，简称直剪试验，是测定土的抗剪强度的一种常用方法，通常采用4个试样，分别在不同的垂直压力p 下，施加水平剪切力，测得试样破坏时的剪应力τ，然后根据库仑定律确定土的抗剪强度参数内摩擦角ϕ和粘聚力c 。
二、仪器设备1、直剪仪。
采用应变控制式直接剪切仪，如图所示，由剪切盒、垂直加压设备、剪切传动装置、测力计以及位移量测系统等组成。
加压设备采用杠杆传动。
2、测力计。
采用应变圈，量表为百分表。
3、环刀。
内径6.18cm ，高2.0cm 。
4、其他。
切土刀、钢丝锯、滤纸、毛玻璃板、凡士林等。
三、操作步骤1、将试样表面削平，用环刀切取试件，测密度，每组试验至少取四个试样，各级垂直荷载的大小根据工程实际和土的软硬程度而定，一般可按100kPa ，200kPa ，300kPa ，400kPa （即1.0 kg/cm 2，2.0 kg/cm 2，3.0 kg/cm 2，4.0 kg/cm 2）施加。
2、检查下盒底下两滑槽内钢珠是否分布均匀，在上下盒接触面上涂抹少许润滑油，对准剪切盒的上下盒，插入固定销钉，在下盒内顺次放洁净透水石一块及湿润滤纸一张。
图7-1 应变控制式直剪仪1—轮轴；2—底座；3—透水石；4—测微表；5—活塞； 6—上盒；7—土样；8—测微表；9—量力环；10—下盒3、将盛有试样的环刀平口朝下，刀口朝上，在试样面放湿润滤纸一张及透水石一块，对准剪切盒的上盒，然后将试样通过透水石徐徐压入剪切盒底，移去环刀，并顺次加上传压板及加压框架。
4、在量力环的安装水平测微表，装好后应检查测微表是否装反，表脚是否灵活和水平，然后按顺时针方向徐徐转动手轮，使上盒两端的钢珠恰好与量力环按触（即量力环中测微表指针被触动）。
5、顺次小心地加上传压板、钢珠，加压框架和相应质量的砝码（避免撞击和摇动）。
6、施加垂直压力后应立即拔去固定销（此项工作切勿忘记）。
土力学直剪试验(完整报告-含实验数据、强度图)
直接剪切实验一、实验目的直接剪切实验是测定土的抗剪强度的一种常用方法，通常采用四个试样，分别在不同的垂直压力下，施加水平剪切力进行剪切，测出破坏时剪应力，然后根据库仑定律确定土的抗剪强度指标：内摩擦角φ和粘聚力c。
二、实验原理：土的破坏都是剪切破坏，土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
土体的一部分对于另一部分移动时，便认为该点发生了剪切破坏。
无粘性土的抗剪强度与法向应力成正比；粘性土的抗剪强度除和法向应力有关外，还决定于土的粘聚力。
土的摩擦角φ、粘聚力c是土压力、地基承载力和土坡稳定等强度计算必不可少的指标。
三、实验设备：1.应变控制式直剪仪：由剪切容器、垂直加压设备、水平力推力座、量力环等组成。
2.其它辅助设备：百分表、天平、环刀、秒表、饱和器、透水石、削土刀等。
四、实验步骤：1.按要求的干密度，称出一个环刀体积所需的风干试样。
本实验使用扰动土试样。
制备四份试样，在四种不同竖向压力下进行剪切试验。
2.取出剪切容器的加压盖及上部透水石，将上下盒对准，插入固定销。
3.将试样徐徐倒入剪切容器内，在试样面上依次放好透水石、加压盖、钢珠和加力框架。
4.徐徐转动手轮至量力环上的百分表长针微微转动为止，将百分表的长针调至零，即R=0。
5.在试样面上施加第一级垂直压力P=100kpa。
6.拔去固定销，以8s/r的均匀速率转动手轮，使试样在3--5分钟内剪破。
剪破标准：（1）当百分表读数不变或明显后退，(2)百分表指针不后退时，以剪切位移为4mm对应的剪应力为抗剪强度，这时剪切至剪切位移达6mm时才停止剪切。
7.卸除压力，取下加力框架、钢珠、加压盖等，倒出试样，刷净剪切盒。
8.重复2-7步骤，改变垂直压力，使分别为200、300、400kpa进行试验。
五、数据分析：14 94.8 185.2 234.15616 96.8 223.2 239.09618 97.6 262.4 241.07220 97.6 302.4 241.07222 97.6 342.4 241.07224 97.6 382.4 241.07226 97.6 422.4 241.072剪切位移为4mm时对应的剪应力（kpa）即抗剪强度如下表：100 61.26200 121.03300 181.79400 241.07由图可知：抗剪强度指标：C=10，φ=31.2THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。
土的直接剪切试验报告
土的直接剪切试验报告直接剪切试验是土力学中常用的试验方法之一，用于研究土壤在剪切力作用下的变形特性和强度特性。
试验通过施加水平剪切力来破坏土体的结构，以获得土壤的剪切强度参数和剪切变形特性。
本报告将对直接剪切试验的常规步骤、试验参数和试验结果进行描述和分析。
试验目的：直接剪切试验的主要目的是确定土壤的剪切动力学性质，包括土壤的剪切强度、剪切模量和剪切变形特性等。
这些参数对土体的稳定性评估和工程设计具有重要的参考价值。
试验设备和样品准备：直接剪切试验所需的主要设备包括直接剪切仪、测力仪、千斤顶、压力计、编码器等。
试验前需要对土壤样品进行准备，包括收集样品、清洗、调整含水量和颗粒大小分布等。
试验步骤：1. 首先，将土壤样品填充到直接剪切仪的剪切箱中，并按照一定的高度和均匀程度压实。
2. 在样品上方放置刚性平板，用千斤顶施加垂直荷载使样品完全密实，并记录施加的垂直荷载值。
3. 将水平分隔板安装在样品上方，通过调节水平分隔板与样品之间的间隙来确定正应力水平，同时记录正应力值。
4. 在水平分隔板之上安装测力仪和压力计等设备，用以测量和记录剪切力和剪切位移。
5. 按照预定的速率施加剪切力，同时记录剪切力和剪切位移的值，直至土样破坏或达到所需的试验截止条件。
试验参数：在直接剪切试验中，常用的参数包括剪切强度参数、剪切模量和剪切变形特性等。
剪切强度参数包括黏聚力（cohesive force）和内摩擦角（internal friction angle）。
剪切模量反映土壤对剪切应变的抵抗程度，是衡量土体刚性和变形能力的指标。
剪切变形特性包括土壤的剪切变形曲线、剪切模量的变化规律和剪切带的发展等。
试验结果分析：根据试验数据，可以绘制剪切力-位移曲线和正应力-位移曲线，分析土体的破坏过程和强度特性。
同时，可以计算黏聚力和内摩擦角，并与其他试验数据进行比较，验证结果的合理性和可靠性。
对剪切变形特性进行分析，可以确定土壤在剪切作用下的变形特点和变形模量。
土力学直剪试验(完整报告-含实验数据、强度图)
土力学直剪试验(完整报告-含实验数据、强度图)直接剪切实验一、实验目的直接剪切实验是测定土的抗剪强度的一种常用方法，通常采用四个试样，分别在不同的垂直压力下，施加水平剪切力进行剪切，测出破坏时剪应力，然后根据库仑定律确定土的抗剪强度指标：内摩擦角φ和粘聚力c。
二、实验原理：土的破坏都是剪切破坏，土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
土体的一部分对于另一部分移动时，便认为该点发生了剪切破坏。
无粘性土的抗剪强度与法向应力成正比；粘性土的抗剪强度除和法向应力有关外，还决定于土的粘聚力。
土的摩擦角φ、粘聚力c是土压力、地基承载力和土坡稳定等强度计算必不可少的指标。
三、实验设备：1.应变控制式直剪仪：由剪切容器、垂直加压设备、水平力推力座、量力环等组成。
2.其它辅助设备：百分表、天平、环刀、秒表、饱和器、透水石、削土刀等。
四、实验步骤：1.按要求的干密度，称出一个环刀体积所需的风干试样。
本实验使用扰动土试样。
制备四份试样，在四种不同竖向压力下进行剪切试验。
2.取出剪切容器的加压盖及上部透水石，将上下盒对准，插入固定销。
3.将试样徐徐倒入剪切容器内，在试样面上依次放好透水石、加压盖、钢珠和加力框架。
4.徐徐转动手轮至量力环上的百分表长针微微转动为止，将百分=0。
表的长针调至零，即R5.在试样面上施加第一级垂直压力P=100kpa。
6.拔去固定销，以8s/r的均匀速率转动手轮，使试样在3--5分钟内剪破。
剪破标准：（1）当百分表读数不变或明显后退，(2)百分表指针不后退时，以剪切位移为4mm对应的剪应力为抗剪强度，这时剪切至剪切位移达6mm时才停止剪切。
7.卸除压力，取下加力框架、钢珠、加压盖等，倒出试样，刷净剪切盒。
8.重复2-7步骤，改变垂直压力，使分别为200、300、400kpa进行试验。
五、数据分析：垂直压力(KPa ) 手轮转数钢环读数(0.01mm)剪切位移(0.01mm)剪应力(KPa)10 00 0 0 02 16.0 24.0 39.520 4 21.0 59.0 51.870 6 23.0 97.0 56.810 8 24.0 136.0 59.280 10 24.8 175.2 61.256 12 24.8 215.2 61.256 14 24.8 255.2 61.256 16 24.7 295.3 61.009 18 24.8 335.2 61.256 20 24.8 375.2 61.256 22 24.8 415.2 61.256 24 24.8 455.2 61.2562000 0 0 02 20.0 20.0 49.400 4 32.0 48.0 79.040 6 38.2 81.8 94.354 8 42.0 118.0 103.740 10 47.0 153.0 116.090 12 49.0 191 121.030 14 49.1 230.9 121.277 16 49.1 270.9 121.277 18 49.1 310.9 121.277 20 49.0 351 121.030 22 49.0 391 121.030 24 49.0 431 121.0303000 0 0 02 25.0 15 61.750 4 42.0 38 103.740 6 52.2 67.8 128.934 8 57.8 102.2 142.766 10 62.6 137.4 154.62212 67.0 173 165.490 14 69.0 211 170.430 16 72.0 248 177.840 18 73.3 286.7 181.051 20 73.6 326.4 181.792 22 73.6 366.4 181.792 24 73.5 406.5 181.545 26 73.6 446.4 181.7924000 0 0 02 28.0 12.0 69.160 4 52.0 28.0 128.440 6 69.2 50.8 170.924 8 80.2 79.8 198.094 10 89.0 111 219.830 12 90.8 149.2 224.276 14 94.8 185.2 234.156 16 96.8 223.2 239.096 18 97.6 262.4 241.072 20 97.6 302.4 241.072 22 97.6 342.4 241.072 24 97.6 382.4 241.072 26 97.6 422.4 241.072剪切位移为4mm时对应的剪应力（kpa）即抗剪强度如下表：100 61.26200 121.03300 181.79400 241.07由图可知：抗剪强度指标：C=10，φ=31.2。
直接剪切实验报告
直接剪切实验报告专业班级学号姓名同组者姓名（写一个）实验编号 10002 实验名称直接剪切实验实验日期批报告日期成绩一、实验目的直接剪切实验是测定土的抗剪强度的一种常用方法，通常采用四个试样，分别在不同的垂直压力下，施加水平剪切力进行剪切，测出破坏时剪应力，然后根据库仑定律确定土的抗剪强度指标：内摩擦角φ和粘聚力c。
二、实验原理土的破坏都是剪切破坏，土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
土体的一部分对于另一部分移动时，便认为该点发生了剪切破坏。
无粘性土的抗剪强度与法向应力成正比；粘性土的抗剪强度除和法向应力有关外，还决定于土的粘聚力。
土的摩擦角φ、粘聚力c是土压力、地基承载力和土坡稳定等强度计算必不可少的指标。
三、实验仪器1.应变控制式直剪仪：由剪切容器、垂直加压设备、水平力推力座、量力环等组成。
2.其它辅助设备：百分表、天平、环刀、秒表、饱和器、透水石、削土刀等。
四、实验步骤（见实训指导书，不要都抄，自己总结，写关键步骤即可。
）1.按要求的干密度，称出一个环刀体积所需的风干试样。
本实验使用扰动土试样。
制备四份试样，在四种不同竖向压力下进行剪切试验。
2. .取出剪切容器的加压盖及上部透水石，将上下盒对准，插入固定销。
3.将试样徐徐倒入剪切容器内，在试样面上依次放好透水石、加压盖、钢珠和加力框架。
4. 徐徐转动手轮至量力环上的百分表长针微微转动为止，将百分表的长针调至零，即R0=0。
5. 在试样面上施加第一级垂直压力P=100kpa。
6. 拔去固定销，以8s/r的均匀速率转动手轮，使试样在3--5分钟内剪破。
剪破标准：（1）当百分表读数不变或明显后退，(2)百分表指针不后退时，以剪切位移为4mm对应的剪应力为抗剪强度，这时剪切至剪切位移达6mm 时才停止剪切。
7. 卸除压力，取下加力框架、钢珠、加压盖等，倒出试样，刷净剪切盒。
8.重复2-7步骤，改变垂直压力，使分别为200、300、400kpa进行试验。
土力学直剪试验(完整报告
土力学直剪试验(完整报告一、引言土力学直剪试验是土力学领域中常用的一种试验方法，用于研究土体在剪切应力作用下的力学性质。
通过直剪试验可以得到土体的剪切强度参数，了解土体的抗剪性能，为土体的工程应用提供依据。
本报告将对土力学直剪试验的试验过程、数据处理及结果分析进行详细介绍。
二、试验目的本次试验的主要目的是测定土体的剪切强度参数。
通过对不同试验条件下土体的剪切强度进行测定，分析土壤类型、含水率等因素对土体剪切强度的影响，为土体工程设计提供参考。
三、试验原理直剪试验是将土体样品切割成两个均匀的平面，之后对这两个平面施加水平剪切力，使土体断裂。
根据土体断裂时产生的剪切力和剪切位移，可以计算土体的剪切强度参数。
试验过程中需要注意保持土体样品的水分状态和试验速度等因素。
四、试验装置与样品制备直剪试验需要用到直剪仪、剪切盒、仪器支撑架等试验装置。
首先，从现场采集的土样中挑选一部分代表性的样品，对样品进行初步处理，如去除杂质、石块等。
然后，根据试验要求将土样切割成方形或圆形样品，保证样品的均匀性和一致性。
五、试验过程1.样品制备：根据试验要求将土样切割成适当尺寸的样品。
2.试验装填：将样品放入剪切盒中，在试验过程中要确保样品与剪切盒之间的水平位置。
3.水分调节：根据试验要求，可以调节试验前的样品水分含量。
4.剪切加载：在试验仪器上施加水平剪切力，使样品发生剪切破坏。
5.数据记录：记录剪切过程中的剪切力和剪切位移数据。
六、数据处理根据试验中记录的剪切力和剪切位移数据，可以进行以下数据处理：1.计算土体的剪切强度参数：根据剪切力和剪切位移数据计算土体的剪切强度参数，如摩擦角、凝聚力等。
2.绘制剪切曲线：将试验过程中的剪切力和剪切位移数据绘制成剪切曲线，分析土体的剪切特性。
七、结果分析根据试验数据处理结果，可以得到土体的剪切强度参数。
1.土壤类型对土体的剪切强度有一定影响，不同土壤类型的剪切强度参数存在差异。
2.含水率对土体的剪切强度也有一定影响，一定范围内土体的含水率越高，剪切强度越低。
直接剪切试验报告
实验五 直接剪切试验实验人： 学号：一、概述直接剪切试验就是直接对试样进行剪切的试验，简称直剪试验，是测定土的抗剪强度的一种常用方法，通常采用4个试样，分别在不同的垂直压力p 下，施加水平剪切力，测得试样破坏时的剪应力τ，然后根据库仑定律确定土的抗剪强度参数内摩擦角ϕ和粘聚力c 。
二、仪器设备1、直剪仪。
采用应变控制式直接剪切仪，如图所示，由剪切盒、垂直加压设备、剪切传动装置、测力计以及位移量测系统等组成。
加压设备采用杠杆传动。
2、测力计。
采用应变圈，量表为百分表。
3、环刀。
内径6.18cm ，高2.0cm 。
4、其他。
切土刀、钢丝锯、滤纸、毛玻璃板、凡士林等。
三、操作步骤1、将试样表面削平，用环刀切取试件，测密度，每组试验至少取四个试样，图7-1 应变控制式直剪仪1—轮轴；2—底座；3—透水石；4—测微表；5—活塞；6—上盒；7—土样；8—测微表；9—量力环；10—下盒各级垂直荷载的大小根据工程实际和土的软硬程度而定，一般可按100kPa，200kPa，300kPa，400kPa（即1.0 kg/cm2，2.0 kg/cm2，3.0 kg/cm2，4.0 kg/cm2）施加。
2、检查下盒底下两滑槽内钢珠是否分布均匀，在上下盒接触面上涂抹少许润滑油，对准剪切盒的上下盒，插入固定销钉，在下盒内顺次放洁净透水石一块及湿润滤纸一张。
3、将盛有试样的环刀平口朝下，刀口朝上，在试样面放湿润滤纸一张及透水石一块，对准剪切盒的上盒，然后将试样通过透水石徐徐压入剪切盒底，移去环刀，并顺次加上传压板及加压框架。
4、在量力环的安装水平测微表，装好后应检查测微表是否装反，表脚是否灵活和水平，然后按顺时针方向徐徐转动手轮，使上盒两端的钢珠恰好与量力环按触（即量力环中测微表指针被触动）。
5、顺次小心地加上传压板、钢珠，加压框架和相应质量的砝码（避免撞击和摇动）。
6、施加垂直压力后应立即拔去固定销（此项工作切勿忘记）。
开动秒表，同时以每分钟4~12转的均匀速度转动手轮（学生可用6转/分），转动过程不应中途停顿或时快时慢，使试样在3~5分钟内剪破，手轮每转一圈应测记测微表读数一次，直至量力环中的测微表指针不再前进或有后退，即说明试样已经剪破，如测微表指针一直缓慢前进，说明不出现峰值和终值，则试验应进行至剪切变形达到4mm（手轮转20转）为止。
土的直接剪切试验报告
土的直接剪切试验报告
实验名称：土的直接剪切试验
实验目的：测定土的剪切强度参数
实验原理：
土的剪切特性是通过剪切试验来确定的。
土体在外部应力的作用下发生变形，当剪切应力达到一定值时，土体会发生剪切破坏。
剪切破坏时，一个平面上的土体向相对方向分离，这样就形成了剪切面。
根据所施加的剪切应力及破坏状态，可以计算出土的剪切强度参数。
实验步骤：
1. 准备土样：用土样罐压实制备土样，土样高度为
2.5cm，直径为6.25cm。
2. 安装试验设备：将三个试验设备水平放置并固定好，把土样放在剪力仪下方的台板上，并调整好卡紧螺丝。
3. 施加切应力：通过水平螺旋压缩机施加垂直于剪切面的压缩力，测定土样的角位移，继而在土样上施加一定大小的水平力，使土样发生剪切破坏，并测定剪切破坏时所需的剪切力。
4. 数据处理：根据测量结果计算土体的剪切强度参数和切应力角。
实验结果：
根据实验数据计算得到土的剪切强度参数和切应力角如下：
剪切强度参数：τ = F / A = 25 kPa
切应力角：φ = arctan(τ / σn) = arctan(0.5) = 26.56°
结论：
通过直接剪切试验测定得到的土的剪切强度参数为25 kPa，切应力角为26.56°。
这些数据可用于土的力学计算和工程设计。
直剪试验报告
直剪试验班级：土木二班姓名：朱海学号：913113250230（一）、试验目的直接剪切试验是测定土的抗剪强度的一种常用方法。
分别在不同的垂直压力p下，施加水平剪切力进行剪切，测得剪切破坏时的剪应力τ。
然后根据库仑定律确定土的抗剪强度指标：内摩擦角φ和粘聚力c。
（二）、试验方法与适用范围1、试验方法快剪试验：在试样上施加垂直压力后立即快速施加水平剪应力。
2、适用范围：适用于测定细粒土的抗剪强度指标c和φ及土颗粒的粒径小于2mm的砂土的抗剪强度指标φ。
渗透系数k大于10-6cm/s的土不宜作快剪试验。
（三）仪器设备应变控制式直剪仪：剪切盒、垂直加压框架、测力计、推动机构等；位移计（百分表）：量程10mm,分度值0.01mm；环刀、削土刀、饱和器、秒表、滤纸、等。
（四）操作步骤（粘性土）（1）试样制备：从原状土样中切取原状土试样或制备给定干密度和含水量的扰动土试样。
按规范规定，测定试样的密度及含水量。
对于扰动土样需要饱和时，按规范规定的方法进行抽气饱和。
（2）试样安装：对准上下盒，插入固定销。
在下盒内放湿滤纸和透水石。
将土样从环刀内取出，并装入剪切盒内，转动手轮，使上盒前端钢珠刚好与测力计接触。
并将杠杆调节平衡，依次加上加压盖板、钢珠、加压框架。
（3）施加垂直压力：取垂直压力分别为100kPa ，调整测力计读数为零。
（4）拔去固定销，开动秒表，以0.8~2.4mm/min 的速率剪切（每分钟4~12转的均匀速度旋转手轮），使试样在3~5min 剪损。
剪损的标准：①当测力计的读数达到稳定，或有明显后退表示试样剪损；②一般宜剪切至剪切变形达到4mm；③若测力计的读数继续增加，则剪切变形达到6mm 为止。
（6）剪切结束后，倒转手轮，尽快移去垂直压力、框架、钢珠、加压盖板等。
（五）计算与制图（1）计算：按下式计算试样的剪应力C R Am R A F f max max max ===τ式中：C —测力计率定系数，N/0.01mm ；R —测力计读数，0.01mm ；A ——试样断面积，cm 2；（2）制图：①以剪应力为纵坐标，剪切位移为横坐标，绘制剪应力τ与剪切位移Δl 关系曲线；②以抗剪强度τf 为纵坐标，垂直压力p 为横坐标，绘制抗剪强度τf 与垂直压力p 的关系曲线。
直接剪切实验报告
竭诚为您提供优质文档/双击可除直接剪切实验报告篇一：直接剪切试验报告直接剪切试验报告批准：审核：校核：试验：校核：试验：附记录表篇二：实验七直接剪切试验实验七直接剪切试验理论与应用力学10332054程彬一、概述直接剪切试验就是直接对试样进行剪切的试验，简称直剪试验，是测定土的抗剪强度的一种常用方法，通常采用4个试样，分别在不同的垂直压力p下，施加水平剪切力，测得试样破坏时的剪应力?，然后根据库仑定律确定土的抗剪强度参数内摩擦角?和粘聚力c。
二、仪器设备1、直剪仪。
采用应变控制式直接剪切仪，如图所示，由剪切盒、垂直加压设备、剪切传动装置、测力计以及位移量测系统等组成。
加压设备采用杠杆传动。
图7-1应变控制式直剪仪1—轮轴；2—底座；3—透水石；4—测微表；5—活塞；6—上盒；7—土样；8—测微表；9—量力环；10—下盒2、测力计。
采用应变圈，量表为百分表。
3、环刀。
内径6.18cm，高2.0cm。
4、其他。
切土刀、钢丝锯、滤纸、毛玻璃板、凡士林等。
三、操作步骤1、将试样表面削平，用环刀切取试件，测密度，每组试验至少取四个试样，各级垂直荷载的大小根据工程实际和土的软硬程度而定，一般可按100kpa，200kpa，300kpa，400kpa（即1.0kg/cm2，2.0kg/cm2，3.0kg/cm2，4.0kg/cm2）施加。
2、检查下盒底下两滑槽内钢珠是否分布均匀，在上下盒接触面上涂抹少许润滑油，对准剪切盒的上下盒，插入固定销钉，在下盒内顺次放洁净透水石一块及湿润滤纸一张。
3、将盛有试样的环刀平口朝下，刀口朝上，在试样面放湿润滤纸一张及透水石一块，对准剪切盒的上盒，然后将试样通过透水石徐徐压入剪切盒底，移去环刀，并顺次加上传压板及加压框架。
4、在量力环的安装水平测微表，装好后应检查测微表是否装反，表脚是否灵活和水平，然后按顺时针方向徐徐转动手轮，使上盒两端的钢珠恰好与量力环按触（即量力环中测微表指针被触动）。
土的直接剪切试验报告
土的直接剪切试验报告一、试验目的本次试验的目的是通过直接剪切试验来研究土的剪切性能，了解土的强度特性，为土的工程应用提供参考数据。
二、试验背景土的剪切性能是土力学研究的重要内容之一，直接剪切试验是一种常用的试验方法。
通过施加水平力和垂直力，对土样进行直接剪切，测定土的剪切应力和剪切应变，从而得到土的剪切强度参数。
三、试验方法1. 试验样品的制备：选取代表性的土样，制备成适当的尺寸和形状。
2. 试验设备的准备：准备好直接剪切试验设备，包括剪切箱、剪切刀、测力计等。
3. 试验过程：将土样放入剪切箱内，施加水平力和垂直力，进行剪切试验。
4. 数据记录：记录剪切试验中土样的变形情况和施加的力值。
5. 数据处理：根据试验数据计算土的剪切应力、剪切应变和剪切模量等参数。
四、试验结果分析根据试验数据的处理和分析，得到土的剪切应力-剪切应变曲线，通过曲线的斜率确定土的剪切强度参数，包括内摩擦角和剪切强度参数等。
根据试验结果，可以评价土的剪切性能和强度特性，为土的工程应用提供重要参考。
五、试验结论通过本次土的直接剪切试验，得到了土的剪切应力-剪切应变曲线，确定了土的剪切强度参数，包括内摩擦角和剪切强度参数等。
根据试验结果分析，对土的剪切性能进行了评价，为土的工程应用提供了重要的参考。
试验结果可为土力学研究和土的工程设计提供数据支持。
六、试验注意事项1. 在试验中应注意土样的制备和试验过程的严谨性，避免因操作不当而影响试验结果的准确性。
2. 在试验中应注意安全，严格遵守试验操作规程，避免发生意外事故。
3. 在试验中应认真记录试验数据，确保数据的准确性和完整性，为后续的数据处理和分析提供可靠的基础。
以上为土的直接剪切试验的试验报告，通过试验的进行和结果的分析，得到了土的剪切性能和强度特性的相关数据，为土的工程应用提供了重要的参考和依据。
试验结果的准确性和可靠性对土的工程设计和施工具有重要的意义，对土的剪切性能的研究也具有一定的理论和实际价值。
直剪切实验报告(3篇)
第1篇一、实验目的本次实验旨在通过直剪切试验，测定土体的抗剪强度指标，包括内摩擦角和粘聚力，为土压力、地基承载力和土坡稳定等工程计算提供基础数据。
二、实验原理土体在受到外力作用时，其内部会产生剪切应力，当剪切应力达到一定值时，土体将发生剪切破坏。
直剪切试验通过施加水平剪切力，使土体发生剪切变形，直至破坏，从而测定土体的抗剪强度。
三、实验仪器1. 直剪仪：用于施加剪切力，测量剪切位移。
2. 垂直加载设备：用于施加垂直压力。
3. 环刀：用于取样。
4. 天平：用于称量土样。
5. 量角器：用于测量内摩擦角。
四、实验步骤1. 样品制备：从原状土样中取出一定数量的土样，将其风干、筛分，并按要求的干密度进行制备。
2. 样品安装：将制备好的土样装入直剪仪的剪切盒中，并调整垂直压力。
3. 施加水平剪切力：启动直剪仪，逐渐施加水平剪切力，直至土样破坏。
4. 记录数据：记录剪切过程中施加的水平剪切力和对应的剪切位移。
5. 计算内摩擦角和粘聚力：根据实验数据，利用相关公式计算内摩擦角和粘聚力。
五、实验结果与分析1. 内摩擦角：本次实验测得土体的内摩擦角为26.9°，表明该土体具有一定的抗剪强度。
2. 粘聚力：本次实验测得土体的粘聚力为42.9 kPa，表明该土体具有一定的内聚力。
3. 结果分析：本次实验结果与理论计算值基本吻合，说明直剪切试验能够有效地测定土体的抗剪强度指标。
六、实验总结1. 直剪切试验是一种常用的土体抗剪强度测试方法，能够有效地测定土体的内摩擦角和粘聚力。
2. 实验过程中应注意以下几点：- 确保土样制备质量，避免因土样制备不当而影响实验结果。
- 正确操作实验仪器，确保实验数据的准确性。
- 仔细记录实验数据，为后续分析提供依据。
七、实验建议1. 增加实验次数，以提高实验结果的可靠性。
2. 研究不同土体的抗剪强度特性，为工程实践提供更全面的数据支持。
3. 探索直剪切试验在其他领域的应用，如岩土工程、地质勘探等。
土力学直剪试验(完整报告,含实验数据、强度图)
直接剪切实验一、实验目的直接剪切实验是测定土的抗剪强度的一种常用方法，通常采用四个试样，分别在不同的垂直压力下，施加水平剪切力进行剪切，测出破坏时剪应力，然后根据库仑定律确定土的抗剪强度指标：内摩擦角φ和粘聚力c。
二、实验原理：土的破坏都是剪切破坏，土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
土体的一部分对于另一部分移动时，便认为该点发生了剪切破坏。
无粘性土的抗剪强度与法向应力成正比；粘性土的抗剪强度除和法向应力有关外，还决定于土的粘聚力。
土的摩擦角φ、粘聚力c是土压力、地基承载力和土坡稳定等强度计算必不可少的指标。
三、实验设备：1.应变控制式直剪仪：由剪切容器、垂直加压设备、水平力推力座、量力环等组成。
2.其它辅助设备：百分表、天平、环刀、秒表、饱和器、透水石、削土刀等。
四、实验步骤：1.按要求的干密度，称出一个环刀体积所需的风干试样。
本实验使用扰动土试样。
制备四份试样，在四种不同竖向压力下进行剪切试验。
2.取出剪切容器的加压盖及上部透水石，将上下盒对准，插入固定销。
3.将试样徐徐倒入剪切容器内，在试样面上依次放好透水石、加压盖、钢珠和加力框架。
4.徐徐转动手轮至量力环上的百分表长针微微转动为止，将百分表的长针=0。
调至零，即R5.在试样面上施加第一级垂直压力P=100kpa。
6.拔去固定销，以8s/r的均匀速率转动手轮，使试样在3--5分钟内剪破。
剪破标准：（1）当百分表读数不变或明显后退，(2)百分表指针不后退时，以剪切位移为4mm对应的剪应力为抗剪强度，这时剪切至剪切位移达6mm 时才停止剪切。
7.卸除压力，取下加力框架、钢珠、加压盖等，倒出试样，刷净剪切盒。
8.重复2-7步骤，改变垂直压力，使分别为200、300、400kpa进行试验。
五、数据分析：剪切位移为4mm 时对应的剪应力（kpa ）即抗剪强度如下表：20 73.6 326.4 181.792 22 73.6 366.4 181.792 24 73.5 406.5 181.545 26 73.6 446.4 181.792 4000 0 0 0 2 28.0 12.0 69.160 4 52.0 28.0 128.440 6 69.2 50.8 170.924 8 80.2 79.8 198.094 10 89.0 111 219.830 12 90.8 149.2 224.276 14 94.8 185.2 234.156 16 96.8 223.2 239.096 18 97.6 262.4 241.072 20 97.6 302.4 241.072 22 97.6 342.4 241.072 24 97.6 382.4 241.072 26 97.6 422.4 241.072100 61.26 200 121.03 300181.79400 241.07由图可知：抗剪强度指标：C=10，φ=31.2。
土力学直剪试验(完整报告-含实验数据、强度图)
直接剪切实验一、实验目的直接剪切实验是测定土的抗剪强度的一种常用方法，通常采用四个试样，分别在不同的垂直压力下，施加水平剪切力进行剪切，测出破坏时剪应力，然后根据库仑定律确定土的抗剪强度指标：内摩擦角φ和粘聚力c。
二、实验原理：土的破坏都是剪切破坏，土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
土体的一部分对于另一部分移动时，便认为该点发生了剪切破坏。
无粘性土的抗剪强度与法向应力成正比；粘性土的抗剪强度除和法向应力有关外，还决定于土的粘聚力。
土的摩擦角φ、粘聚力c是土压力、地基承载力和土坡稳定等强度计算必不可少的指标。
三、实验设备：1.应变控制式直剪仪：由剪切容器、垂直加压设备、水平力推力座、量力环等组成。
2.其它辅助设备：百分表、天平、环刀、秒表、饱和器、透水石、削土刀等。
四、实验步骤：1.按要求的干密度，称出一个环刀体积所需的风干试样。
本实验使用扰动土试样。
制备四份试样，在四种不同竖向压力下进行剪切试验。
2.取出剪切容器的加压盖及上部透水石，将上下盒对准，插入固定销。
3.将试样徐徐倒入剪切容器内，在试样面上依次放好透水石、加压盖、钢珠和加力框架。
4.徐徐转动手轮至量力环上的百分表长针微微转动为止，将百分表的长针=0。
调至零，即R5.在试样面上施加第一级垂直压力P=100kpa。
6.拔去固定销，以8s/r的均匀速率转动手轮，使试样在3--5分钟内剪破。
剪破标准：（1）当百分表读数不变或明显后退，(2)百分表指针不后退时，以剪切位移为4mm对应的剪应力为抗剪强度，这时剪切至剪切位移达6mm 时才停止剪切。
7.卸除压力，取下加力框架、钢珠、加压盖等，倒出试样，刷净剪切盒。
8.重复2-7步骤，改变垂直压力，使分别为200、300、400kpa进行试验。
五、数据分析：剪切位移为4mm 时对应的剪应力（kpa ）即抗剪强度如下表：20 73.6 326.4 181.792 22 73.6 366.4 181.792 24 73.5 406.5 181.545 26 73.6 446.4 181.792 4000 0 0 0 2 28.0 12.0 69.160 4 52.0 28.0 128.440 6 69.2 50.8 170.924 8 80.2 79.8 198.094 10 89.0 111 219.830 12 90.8 149.2 224.276 14 94.8 185.2 234.156 16 96.8 223.2 239.096 18 97.6 262.4 241.072 20 97.6 302.4 241.072 22 97.6 342.4 241.072 24 97.6 382.4 241.072 26 97.6 422.4 241.072100 61.26 200 121.03 300181.79400 241.07由图可知：抗剪强度指标：C=10，φ=31.2。
直接剪切试验报告
直接剪切试验报告1. 引言直接剪切试验是一种常用的实验方法，用于评估材料的剪切性能。
该试验可以通过施加垂直于材料平面的力来剪切材料，从而观察材料的剪切行为和性能。
本报告旨在介绍直接剪切试验的目的、试验装置和步骤，以及对试验结果的分析和讨论。
2. 试验目的直接剪切试验的目的是评估材料的剪切强度和剪切刚度。
通过这个试验可以获得以下信息：•材料的剪切强度，即材料在剪切加载下的最大承载能力；•材料的剪切刚度，即材料在剪切加载下的变形特性。
3. 试验装置直接剪切试验通常使用剪切试验机进行。
剪切试验机是一种可以施加剪切载荷的试验设备，它通常由以下组成部分构成：•载荷传感器：用于测量施加在材料上的剪切载荷；•移动夹持装置：用于夹持材料，并施加剪切加载；•位移传感器：用于测量材料的变形；•控制系统：用于施加并控制剪切载荷。
4. 试验步骤以下是进行直接剪切试验的一般步骤：1.准备试样：根据实验要求，制备符合要求的试样，并记录试样的尺寸和几何形状。
2.安装试样：将试样安装到剪切试验机的夹持装置上，并确保试样紧固牢固。
3.设定实验参数：根据实验要求，设置剪切试验机的参数，包括加载速率、试验持续时间等。
4.进行试验：启动剪切试验机，开始施加剪切载荷，同时记录载荷和位移的变化。
5.记录数据：在试验过程中，记录剪切载荷和试样位移的变化，并定期采集数据。
6.停止试验：当试样发生破坏或达到预设的试验终止条件时，停止试验。
7.分析数据：根据试验数据，计算剪切强度和剪切刚度，并进行数据分析和讨论。
5. 试验结果分析根据直接剪切试验的结果，可以得出以下结论：1.材料的剪切强度：根据试验数据计算得到的材料的剪切强度是XX，说明材料在剪切加载下的最大承载能力为XX。
2.材料的剪切刚度：通过试验数据分析发现，在小应变范围内，材料的剪切刚度基本保持稳定，随着应变增加，剪切刚度逐渐减小。
3.剪切破坏模式：观察试样破坏后的形态可以发现，材料呈现出剪切破坏模式，表明材料在剪切加载下会发生剪切滑移。

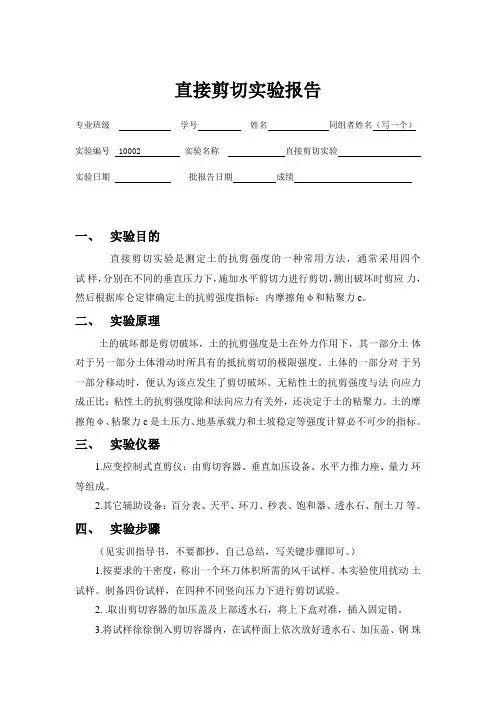

直接剪切实验报告
一、实验目的1. 了解直接剪切实验的基本原理和操作方法。
2. 掌握土的剪切强度和内摩擦角等力学性质。
3. 分析土的剪切破坏机制。
二、实验原理直接剪切实验是一种常用的土力学实验，用于测定土的剪切强度和内摩擦角等力学性质。
实验原理基于土体在剪切过程中受到的正应力和剪切力之间的关系。
根据库仑理论，土体的剪切强度τc可以表示为：τc = c + σtanφ其中，c为土的黏聚力，σ为土体的正应力，φ为土的内摩擦角。
三、实验仪器1. 直接剪切仪2. 剪切盒3. 水准仪4. 量筒5. 砂轮6. 天平四、实验步骤1. 将土样放入剪切盒中，调整剪切盒的高度，使土样厚度为50mm。
2. 在土样表面放置一个荷载板，调整荷载板的高度，使土样受到预定正应力。
3. 启动直接剪切仪，使剪切盒以一定的剪切速率进行剪切。
4. 观察剪切过程中土样的变形和破坏情况，记录剪切过程中土样的最大剪切力Fmax。
5. 计算土样的剪切强度和内摩擦角。
五、实验数据及处理1. 土样参数：土样类型、含水率、密度等。
2. 实验数据：剪切过程中土样的最大剪切力Fmax、剪切速率、剪切时间等。
3. 数据处理：（1）根据实验数据，计算土样的剪切强度和内摩擦角。
（2）绘制土样的应力-应变曲线，分析土样的剪切破坏机制。
六、实验结果与分析1. 土样的剪切强度和内摩擦角：根据实验数据，计算得到土样的剪切强度和内摩擦角如下：土样1：剪切强度τc = 20kPa，内摩擦角φ = 30°土样2：剪切强度τc = 15kPa，内摩擦角φ = 25°2. 土样的应力-应变曲线：通过绘制土样的应力-应变曲线，可以发现土样在剪切过程中表现出不同的剪切破坏机制。
对于土样1，当剪切应力达到一定值时，土样开始发生剪切滑动，随后发生剪切破坏；对于土样2，剪切破坏发生在较小的剪切应力下。
3. 分析：（1）土样的剪切强度和内摩擦角与其类型、含水率、密度等因素有关。
（2）剪切破坏机制与土样的剪切强度和内摩擦角有关。
土的直接剪切试验报告
土的直接剪切试验报告为了研究土壤的力学性质，本试验对土壤进行了直接剪切试验。
试验旨在通过施加剪切力，观察土壤的变形和破坏特征，以及土壤的剪切强度参数。
试验采用了标准的直接剪切试验装置，按照相关规范和标准进行操作，得到了一系列的试验数据。
下面将对试验方法、结果和分析进行详细的报告。
试验方法。
首先，选取了代表性的土样，经过干密度和含水率测试后，制备成规定尺寸的试样。
然后，将试样放置在直接剪切试验仪上，施加垂直荷载和水平剪切力，记录土样的变形情况和剪切力的变化。
在试验过程中，控制剪切速度和试验环境，以保证试验结果的准确性和可比性。
试验结果。
经过试验，得到了土壤的应力-应变曲线和剪切强度参数。
从应力-应变曲线可以看出，在初期阶段，土壤的应变增长较为缓慢，随着剪切力的增加，土壤的应变增速逐渐加快。
最终，在达到一定剪切力时，土壤会发生破坏，应变急剧增加，伴随着应力的急剧下降。
通过计算得到了土壤的内摩擦角和剪切强度参数，为后续的工程设计和土壤力学分析提供了重要的参考依据。
试验分析。
通过对试验结果的分析，可以得出以下结论，土壤的剪切强度受到多种因素的影响，包括土壤类型、含水率、孔隙结构等。
在实际工程中，需要根据具体的工程条件和土壤特性，合理选择土壤的剪切强度参数，以保证工程的安全和稳定。
此外，直接剪切试验还可以用于研究土壤的变形特性和应力传递规律，为土力学研究提供了重要的实验手段。
总结。
通过本次试验，我们对土壤的直接剪切性质有了更深入的了解，得到了有价值的试验数据和结论。
在今后的工程实践中，将结合这些数据和结论，为工程设计和施工提供科学依据，以确保工程的安全和可靠性。
结语。
本次试验的结果对于土壤力学研究具有重要的意义，为土壤工程领域的发展和应用提供了有益的参考。
希望通过这些研究成果，能够为土壤工程领域的发展和实践提供一定的帮助，推动土壤力学理论的不断完善和发展。
土的直接剪切试验报告
土的直接剪切试验报告实验背景土壤力学是研究土体所受到的外力作用下的变形和破坏规律的分支学科。
通过土的力学试验，可以得到其力学特性参数，为土工建筑、地基和基础工程提供理论依据。
土的直接剪切试验是土壤力学试验中比较常见的一种试验，本报告旨在对该试验进行详细描述和分析。
实验目的1. 掌握土的直接剪切试验方法和技术。
2. 测定土的抗剪强度和剪切模量参数。
实验设备1. 直接剪切框架2. 剪切室3. 应力应变测点仪器4. 土样模具和切土器实验步骤1. 根据设计要求，制作土样。
2. 将土样放入模具中，逐层加压，相继敲密，直至密实度满足要求。
3. 从模具中顶部切割土样，预留一定厚度的边缘。
4. 将剪切框架上置入剪切室后，将土样压缩在样品底部托板上，使其与插板紧密接触。
然后升起剪切室，将样品贴紧下端的刀片上。
5. 关闭剪切室，加入水，将试验测定区变为水密状态。
6. 通过应力应变测点仪器对土样进行荷载加载试验。
7. 测定土样在一定应变范围内，剪切前后的应力、应变和变形情况，并绘制荷载-剪切应力曲线和剪切模量曲线。
实验结果样品基础信息：样品编号：XXX样品尺寸：宽X长X高（cm），XXX样品密度：XXX（g/cm³）样品荷载速率：XXX（mm/min）荷载变形信息：见下表应变（%）剪切应力（kPa）剪切应力（kPa）0.1 10.1 20.20.2 20.1 40.30.3 30.2 60.50.4 40.3 80.60.5 50.4 100.70.6 60.5 120.80.7 70.6 140.90.8 80.7 161.10.9 90.9 181.31.0 101.0 201.4剪力刚度解释：在荷载范围中，荷载/剪切应力比可视为剪切变形的最大比例。
计算：剪力刚度≈ 斜率剪力刚度范例：剪切应力差 / 行进差，例如：20.2 - 10.1 = 10.1 kPa。
输入两个点之间的行进差，例如：0.1 cm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验五直接剪切试验
实验人：学号：
一、概述
直接剪切试验就是直接对试样进行剪切的试验，简称直剪试验，是测定土的抗剪强度的一种常用方法，通常采用4个试样，分别在不同的垂直压力p下，施加水平剪切力，测得试样破坏时的剪应力τ，然后根据库仑定律确定土的抗剪强度参数内摩擦角ϕ和粘聚力c。
二、仪器设备
1、直剪仪。
采用应变控制式直接剪切仪，如图所示，由剪切盒、垂直加压设备、剪切传动装置、测力计以及位移量测系统等组成。
加压设备采用杠杆传动。
图7-1 应变控制式直剪仪
1—轮轴；2—底座；3—透水石；4—测微表；5—活塞；
6—上盒；7—土样；8—测微表；9—量力环；10—下盒
2、测力计。
采用应变圈，量表为百分表。
3、环刀。
内径6.18cm，高2.0cm。
4、其他。
切土刀、钢丝锯、滤纸、毛玻璃板、凡士林等。
三、操作步骤
1、将试样表面削平，用环刀切取试件，测密度，每组试验至少取四个试样，各级垂直荷载的大小根据工程实际和土的软硬程度而定，一般可按100kPa，200kPa，300kPa，400kPa（即1.0 kg/cm2，2.0 kg/cm2，3.0 kg/cm2，4.0 kg/cm2）施加。
2、检查下盒底下两滑槽内钢珠是否分布均匀，在上下盒接触面上涂抹少许润滑油，对准剪切盒的上下盒，插入固定销钉，在下盒内顺次放洁净透水石一块及湿润滤纸一张。
3、将盛有试样的环刀平口朝下，刀口朝上，在试样面放湿润滤纸一张及透水石一块，对准剪切盒的上盒，然后将试样通过透水石徐徐压入剪切盒底，移去环刀，并顺次加上传压板及加压框架。
4、在量力环的安装水平测微表，装好后应检查测微表是否装反，表脚是否灵活和水平，然后按顺时针方向徐徐转动手轮，使上盒两端的钢珠恰好与量力环按触（即量力环中测微表指针被触动）。
5、顺次小心地加上传压板、钢珠，加压框架和相应质量的砝码（避免撞击和摇动）。
6、施加垂直压力后应立即拔去固定销（此项工作切勿忘记）。
开动秒表，同时以每分钟4~12转的均匀速度转动手轮（学生可用6转/分），转动过程不应中途停顿或时快时慢，使试样在3~5分钟内剪破，手轮每转一圈应测记测微表读数一次，直至量力环中的测微表指针不再前进或有后退，即说明试样已经剪破，如测微表指针一直缓慢前进，说明不出现峰值和终值，则试验应进行至剪切变形达到4mm（手轮转20转）为止。
7、剪切结束后，吸去剪切盒中积水，倒转手轮，尽快移去砝码，加压框架，传压板等，取出试样，测定剪切面附近土的剪后含水率。
8、另装试样，重复以上步骤，测定其它三种垂直荷载（200kPa，300kPa，400kPa）下的抗剪强度。
四、成果整理
1、按式（7-1）计算抗剪强度：
τ（7-1）
=
CR
式中R—量力环中测微表最大读数，或位移4mm时的读数。
精确至0.01mm。
C—量力环校正系数，（N/mm2/0.01mm）。
2、按式（7-2）计算剪切位移：
L-
∆2.0（7-2）
=
R
n
式中0.2 —手轮每转一周，剪切盒位移0.2mm；
n—手轮转数。
3、制图
∆（1）以剪应力为纵坐标，剪切位移为横坐标，绘制剪应力τ与剪切位移L 的关系曲线，如试验图7-2所示。
取曲线上剪应力的峰值为抗剪强度，无峰值时，取剪切位移4mm所对应的剪应力为抗剪强度。
（2）以抗剪强度为纵坐标，垂直压力为横坐标，绘制抗剪强度与垂直压力关系曲线（图7-3），直线的倾角为土的内摩擦角ϕ，直线在纵坐标上的截距为土
的粘聚力c 。
4、 实验记录与表格
直接剪切试验记录
试样面积（cm 2） 30
垂直压力p （kPa ） 100 200 300 400 量力环最大变形R （0.01mm ） 41.7
69.1
96.7 124.4
量力环号数 A9689 量力环系数C （Kpa/0.01mm ）
1.867
抗剪强度CR =τ（Kpa ） 77.85
129.01
180.54
232.25 抗剪强度指标 C= 26.383 kpa ， ϕ= 27.23°
图7-2 τ~△L 曲线
τ(N/mm 2)
△L(mm)
P 4 P 3 P 2 P 1
ϕ
p （kpa ）
c p +=ϕτtan
图7-3 τ~p 直线
五、实验分工及体会
实验分工：
在实验前，我们组的两名同学到实验室外取土样，两名同学在实验室内组装、清理实验仪器。
土样取好后，组内成员按照师兄的讲解以及实验仪器说明书上的步骤进行实验。
实验过程中，一名同学负责旋转手轮，一名同学负责读秒，一名同学负责记录实验数据，另外一名同学在旁待命。
因为实验中需用到四组土样，所以每位同学都一次的休息时间。
实验体会：
与前两次实验相比，本次实验并不难。
虽然需要进行实验的土样较多（4组），但每组所需时间都不是很长。
我认为，实验的关键是要在转动手轮的过程中记录数据，并且相对较准确地判断出土样是否破坏。
前一点相对较容易，因为每组都有至少四名成员，只要分工合理，就可以保证读数的准确性；但后一点相对较难，虽然实验前师兄说，当读数明显变小的时候就可以认为土样已经破坏，但在实际操作过程中，读数并没有出现明显变小的阶段，只是在某一数值之间来回浮动，这也对我们的第一组土样的实验造成了一些困难。
但后来我们发现了读数变化的规律，很好地解决了这个问题。
