传感器实验室

济宁职业技术学院

（机电系技术方案）

技术指标一：

YL2100型传感器与测控技术综合实验台

一、特点

1、传感器为分立器件

2、传感器处理变换电路为独立实验模块，对变换电路的分析处理更加详细、深入。

3、含有仪表闭环控制功能，了解现场仪表的控制功能

4、在进行传感器应用实验时、不但能完成智能仪表的闭环控制功能，而且能完成计算机的闭环控制功能，因YL2100实验台含有网络化RS485多通道输入输出数据采集卡（8AI、4AO、8DI、4DO）

5、数据采集卡含动态链接库、虚拟仪器LABVIEW接口及DEMO程序、MATLAB实时PID控制接口及DEMO程序，全部提供源程序，便于对实验仪器做进一步的开发和研究工作。

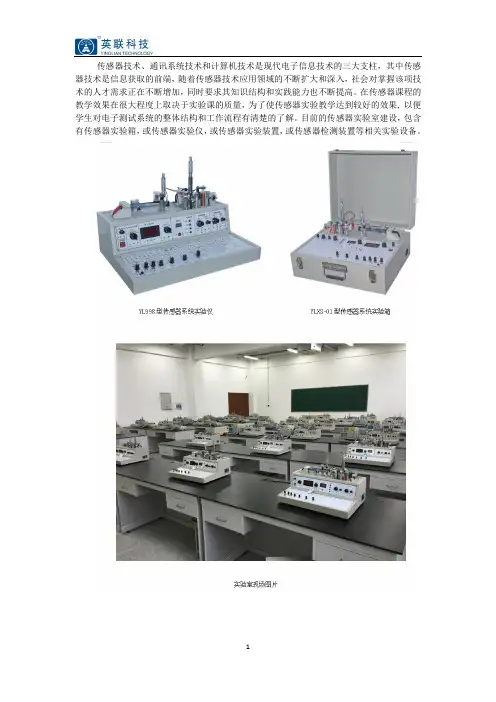

二、简介

该实验室主要面向测控技术及仪器仪表、电气工程及其自动化、电子信息工程、光信息科学与技术、电子信息科学与技术、机电一体化、物理等专业开设传感器原理及设计、传感器原理及应用、电气测试技术、非电量检测、检测与转换技术等专业技术基础课而建。

YL2100型传感器与测控技术实验台采用的大部分传感器虽然是教学传感器（透明结构便于教学），但其结构与线路是工业应用的基础，模块化的设计思想，紧随授课计划，全程实验，专业化的硬件电路设计，实现从定性到定量的提升。

我公司产品在完成常规传感器特性实验基础上，另主要有以下特点，特别适合测控技术专业的实验教学、创新性实验及研究开发。

三、产品组成：

YL2100型传感器与检测技术综合实验台由主控台、三源（振动、转动源、温度源）实验模块、多个传感器和相应的实验模块、数据采集卡及处理软件、485多功能网络数据采集控制器、实验台桌六部分组成。

1、主控台部分，提供高稳定的±15V 、+5V 、±2V ~ ±10V 可调、+2V ~ +24V 可调四种直流稳压电源；主控台面板上装有直流电压、交流电压、频率/转速、压力的三位半数显表。音频信号（音频振荡器）0.4KHz~10KHz （可调）；低频信号源（低频振荡器）1Hz ~ 30Hz （可调）；气压源0 ~ 25kpa 可调；485多功能网络数据采集控制器； RS232计算机接口；流量计。

2、三源实验模块：振动（1Hz ~ 30Hz ）、转动源（2400~0转/分）(可调)；加热源<200 ºC (可调)。

3、传感器和相应的实验模块电阻应变式传感器、扩散硅压力传感器、差动变压器、电容式传感器、霍尔式位移传感器、霍尔式转速传感器、磁电转速传感器、压电式传感器、电涡流位移传感器、光纤位移传感器、光电转速传感器、Cu50温度传感器、K 型热电偶、E 型热电偶、Pt100铂电阻、湿敏传感器、气敏传感器等及相应实验模块。

4、数据采集卡及处理软件：数据采集卡采用高精度A/D 转换、采样速度可以选择，既可单步采样也能连续采样，并具有高频采样及示波器功能。提供的处理软件有良好的计算机显示界面，可以进行实验项目选择与编辑，数据采集、文件存取、打印等。

5、配备了485总线网络数据采集控制器和上位机软件，信号均为标准工业信号：8路模拟量输入（A/D ）、4路模拟量输出（D/A ）、8路数字量输入（DI ）、4路数字量输出（DO ）；可以同时采样多路传感器数据信号，并提供了动态链接库函数，为课程设计、毕业设计提供了理想的实验平台。上位机软件不但内置PID 控制算法，也可由实验人员根据被控对象实际情况编制相应的控制算法。

6、实验台桌尺寸为1600×800×800(mm)，实验台桌上预留计算机及示波器安放位置。

三、实验室配置：

YL2100型传感器与测控技术综合实验台 50M 示波器 数字万用表

品牌计算机（可选配）

设备名称：数字示波器（带宽50MHz）型号：UTD2052CL 品牌：优利德

1、带宽50MHz， 7寸TFT真彩显示、实时采样率500MSa/s、等效采样率50 GSa/s,存储深度1M。

2、两垂直通道采用独立旋钮控制，垂直偏转最大可达50V。

3、扫描时基50s/div-20ns/div,垂直偏转参数2mV/div-50V/div。

4、边沿、视频、脉宽、斜率、交替等出发功能。

5、交替触发下两通道扫描时间分别可调。

6、 SFFT、微分、积分、FFT分析等功能，数学运算加、减、乘、除

7、自动跟踪功能：扫描自动跟踪、垂直自动跟踪、全自动跟踪。

8、日期、时钟显示功能。

9、多种校正信号输出频率（1K、10K、100K）

10、丰富的通信接口，RS232、USB（主、从）等

11、波形记录和回放功能，通过/失败测试功能。

12、内置硬件频率计；

一般特征

电源100-240VACRMS，45-440Hz，CAT II

LCD尺寸对角178mm (7英寸)

机身颜色红色+灰色

机身重量 2.2Kg

机身尺寸306×147×122 mm

标准配件探头二根(1:1,10:1可切换)、电源线、软件光盘、USB连接线（UT-D05）

标准包装内外纸箱、说明书、保用卡

标准包装数量2台

标准包装尺寸445×410×270 mm

标准包装毛重8.5Kg（大约）

数字万用表

基本功能量程基本精度

直流电压200mV/2V/20V/200V/1000V ±(0.5%+1)

交流电压2V/200V/1000V ±(0.8%+3)

直流电流2mA/200mA/20A ±(0.8%+1)

交流电流2mA/200mA/20A ±(1%+3)

电阻200Ω/2kΩ/200kΩ/2MΩ/20MΩ±(0.8%+1)

电容20nF/200nF/2μF/100μF ±(2.5%+5)

电感2mH/20mH/200mH/20H ±(2%+10)

特殊功能

全符号显示√

输入端口提示√

二极管测试√

三极管测试√

通断蜂鸣√

电池不足提示√

电压测量输入阻抗10MΩ√

数据保持√

最大显示1999 √

显示器尺寸60×54mm√

自动关机√

电源9V电池(6F22) √

一般特征

机身颜色红色+铁灰

机身重量351g

机身尺寸179×88×39mm

标准配件表笔，电池，转换头，说明书，保修卡，表笔灯（UT－TL）*，带

灯表笔（UT－L1/L2）*

标准内包装彩盒

标准包装数量30台

标准包装尺寸508×433×326mm

标准包装箱毛重22kg
