简易金属探测器制作
金属探测器的制作方法
金属探测器的制作方法
1 硬件材料
金属探测器的制作需要电磁线圈、金属环和橡皮筋。
电磁线圈是金属探测器的关键组成部分。
可以使用贴片线圈，也可以使用烙铁将飞线焊接成线圈形状。
焊接过程里一定要注意安全，要牢牢地扎在手柄上。
金属环是用于安装线圈和橡皮筋的固定部件。
它是金属探测器的壳体，也是主要的结构部分。
可以从五金店购买带有螺纹的金属环，以及用于固定它们的螺母。
橡皮筋是用来固定线圈和连接电磁感应装置的部分。
它们要垂直放置，以防止线圈旋转，并保持稳定的方向。
2 电路装置
金属探测器的线圈要接上电路，即将两个接口接到电源上，一个接口连接到金属环，另一个接口连接到三线耦合的换流器。
另外，也可以用电容来增强信号。
3 按照正确接线
用更多的详细步骤，按照正确的接线顺序来安装金属检测器。
要将线圈固定到金属环上，并且要确保其旋转方向正确。
然后将电线固定到线圈上，清楚地标记出对应接口的线。
最后，把换流器和电路的另外两个接口接入到电源中，并将金属探测器的另一端连接到电路中。
准备过程结束后，就可以测试金属探测器是否正常工作了。
4 测试
要测试金属探测器，可以用另外一个金属环来模拟外部金属障碍物。
将金属环慢慢从水平方向拉近检测器，然后看检测器是否可以检测到这个金属环。
如果金属探测器正常工作，则会发出一个滴声，表明它已正确检测到外部金属物体。
通过上述步骤，就可以自制一个金属探测器了，金属探测器可以用来检测外部金属物体，还可以提示以及预防危险。

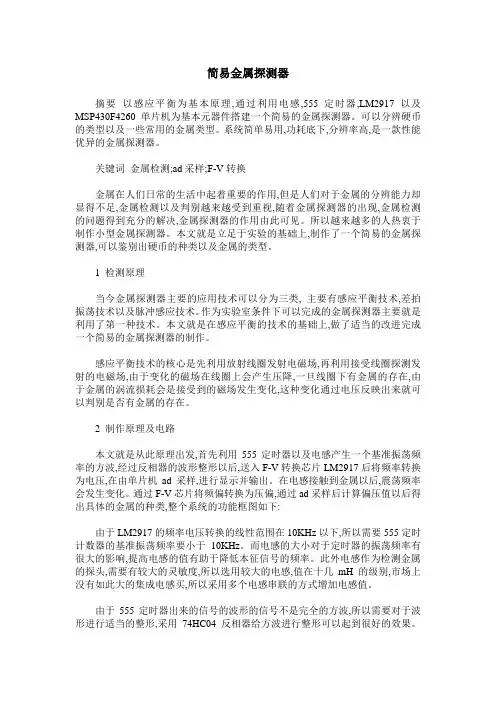

简易金属探测器
简易金属探测器摘要以感应平衡为基本原理,通过利用电感,555定时器,LM2917以及MSP430F4260单片机为基本元器件搭建一个简易的金属探测器。
可以分辨硬币的类型以及一些常用的金属类型。
系统简单易用,功耗底下,分辨率高,是一款性能优异的金属探测器。
关键词金属检测;ad采样;F-V转换金属在人们日常的生活中起着重要的作用,但是人们对于金属的分辨能力却显得不足,金属检测以及判别越来越受到重视,随着金属探测器的出现,金属检测的问题得到充分的解决,金属探测器的作用由此可见。
所以越来越多的人热衷于制作小型金属探测器。
本文就是立足于实验的基础上,制作了一个简易的金属探测器,可以鉴别出硬币的种类以及金属的类型。
1 检测原理当今金属探测器主要的应用技术可以分为三类, 主要有感应平衡技术,差拍振荡技术以及脉冲感应技术。
作为实验室条件下可以完成的金属探测器主要就是利用了第一种技术。
本文就是在感应平衡的技术的基础上,做了适当的改进完成一个简易的金属探测器的制作。
感应平衡技术的核心是先利用放射线圈发射电磁场,再利用接受线圈探测发射的电磁场,由于变化的磁场在线圈上会产生压降,一旦线圈下有金属的存在,由于金属的涡流损耗会是接受到的磁场发生变化,这种变化通过电压反映出来就可以判别是否有金属的存在。
2 制作原理及电路本文就是从此原理出发,首先利用555定时器以及电感产生一个基准振荡频率的方波,经过反相器的波形整形以后,送入F-V转换芯片LM2917后将频率转换为电压,在由单片机ad采样,进行显示并输出。
在电感接触到金属以后,震荡频率会发生变化。
通过F-V芯片将频偏转换为压偏,通过ad采样后计算偏压值以后得出具体的金属的种类,整个系统的功能框图如下:由于LM2917的频率电压转换的线性范围在10KHz以下,所以需要555定时计数器的基准振荡频率要小于10KHz。
而电感的大小对于定时器的振荡频率有很大的影响,提高电感的值有助于降低本征信号的频率。
自制简易金属探测器
自制简易金属探测器这是一个金属探测电路，它可以隔着地毯探测出地毯下的硬币或金属片。
这个小装置很适合动手自制。
一、元器件的准备???电路中的NPN型三极管型号为9014,三极管VT1的放大倍数不要太大，这样可以提高电路的灵敏度。
VD1-VD2为1N4148。
电阻均为1/8W。
???的孔，好。
???图2发光二极管亮为止。
然后用一金属物体接近电感探头的磁心端面，这时发光二极管会熄灭。
调整微调电阻器RP可以改变金属探测器的灵敏度，微调电阻器RP的阻值过大或过小电路均不能工作。
如果调整得好，电路的探测距离可达20mm。
但要注意金属探测器的电感探头不要离元器件太近，在装盒时不要使用金属外壳。
必要时也可以将金属探测器的电感探头引出，用非金属材料固定它。
??三、电路工作原理???金属探测器电路中的主要部分是一个处于临界状态的振荡器，当有金属物品接近电感L（即探测器的探头）时，线圈中产生的电磁场将在金属物品中感应出涡流，这个能量损失来源于振荡电路本身，相当于电路中增加了损耗电阻。
如果金属物品与线圈L较近，电路中的损耗加大，线圈值降低，使本来就处于振荡临界状态的振荡器停止工作。
从而控制后边发光二极管的亮灭。
??在这个电路中三极管VT1与外围的电感器和电容器构成了一个电容三点式振荡器。
它的交流等效电路（不考虑RP和R2的作用如图5所示，当图5中三极管基极有一正信号时，由于三极管的反向作用使它的集电极信号为负。
两个电容器两端的信号极性如图5所示，通过电容器的反馈，三极管基极上的信号与原来同相，由于这是正反馈，所以电路可以产生振荡，RP和R1的存在，消弱了电????RP减小VT3???VT3。
金属探测器制作
金属探测器制作谈起金属探测器，人们就会联想到探雷器，工兵用它来探测掩埋的地雷。
金属探测器是一种专门用来探测金属的仪器，除了用于探测有金属外壳或金属部件的地雷之外，还可以用来探测隐蔽在墙壁内的电线、埋在地下的水管和电缆，甚至能够地下探宝，发现埋藏在地下的金属物体。
金属探测器还可以作为开展青少年国防教育和科普活动的用具，当然也不失为是一种有趣的娱乐玩具。
工作原理高频振荡器由三极管VT1和高频变压器T1等组成，是一种变压器反馈型LC振荡器。
T1的初级线圈L 1和电容器C1组成LC并联振荡回路，其振荡频率约200kHz，由L1的电感量和C1的电容量决定。
T1的次级线圈L2作为振荡器的反馈线圈，其“C”端接振荡管VT1的基极，“D”端接VD 2。
由于VD2处于正向导通状态，对高频信号来说，“D”端可视为接地。
在高频变压器T1中，如果“A”和“D”端分别为初、次级线圈绕线方向的首端，则从“C”端输入到振荡管VT1基极的反馈信号，能够使电路形成正反馈而产生自激高频振荡。
振荡器反馈电压的大小与线圈L1、L2的匝数比有关，匝数比过小，由于反馈太弱，不容易起振，过大引起振荡波形失真，还会使金属探测器灵敏度大为降低。
振荡管VT1的偏置电路由R2和二极管VD2组成，R2为VD2的限流电阻。
由于二极管正向阈值电压恒定（约0.7V），通过次级线圈L2加到VT1的基极，以得到稳定的偏置电压。
显然，这种稳压式的偏置电路能够大大增强VT1高频振荡器的稳定性。
为了进一步提高金属探测器的可靠性和灵敏度，高频振荡器通过稳压电路供电，其电路由稳压二极管VD1、限流电阻器R6和去耦电容器C5组成。
振荡管VT1发射极与地之间接有两个串联的电位器，具有发射极电流负反馈作用，其电阻值越大，负反馈作用越强，VT1的放大能力也就越低，甚至于使电路停振。
RP1为振荡器增益的粗调电位器，RP2为细调电位器。
高频振荡器探测金属的原理调节高频振荡器的增益电位器，恰好使振荡器处于临界振荡状态，也就是说刚好使振荡器起振。
金属探测器原理与制作
金属探测器原理金属探测器就是一种专门用来探测金属的仪器，除了用于探测有金属外壳或金属部件的地雷之外，还可以用来探测隐蔽在墙壁内的电线、埋在地下的水管与电缆，甚至能够地下探宝，发现埋藏在地下的金属物体。
金属探测器还可以作为开展青少年国防教育与科普活动的用具，当然也不失为就是一种有趣的娱乐玩具。
工作原理由金属探测器的电路框图可以瞧岀，本金属探测器由高频振荡器、振荡检测器、音频振荡器与功率放大器等组成。
电①v/DIVv p>高频振荡器由三极管VT1与高频变压器T1等组成，就是一种变压器反馈型 LC振荡器。
T1的初级线圈L1与电容器 C1组成LC并联振荡回路，其振荡频率约200kHz,由L1的电感量与C1的电容量决定。
T1的次级线圈L2作为振荡器的反馈线圈，其“C”端接振荡管 VT1的基极，“D'端接 VD2由于VD2处于正向导通状态，对高频信号来说，“D'端可视为接地。
在高频变压器T1中，如果“ A与“D'端分别为初、次级线圈绕线方向的首端，则从“C”端输入到振荡管 VT1基极的反馈信号，能够使电路形成正反馈而产生自激高频振荡。
振荡器反馈电压的大小与线圈 L1、L2的匝数比有关，匝数比过小，由于反馈太弱，不容易起振，过大引起振荡波形失真，还会使金属探测器灵敏度大为降低。
振荡管VT1的偏置电路由R2与二极管VD2组成，R2为VD2的限流电阻。
由于二极管正向阈值电压恒定（约0、7V）,通过次级线圈L2加到VT1的基极，以得到稳定的偏置电压。
显然，这种稳压式的偏置电路能够大大增强VT1高频振荡器的稳定性。
为了进一步提高金属探测器的可靠性与灵敏度，高频振荡器通过稳压电路供电，其电路由稳压二极管 VD1、限流电阻器R6与去耦电容器C5组成。
振荡管VT1发射极与地之间接有两个串联的电位器，具有发射极电流负反馈作用，其电阻值越大，负反馈作用越强，VT1的放大能力也就越低，甚至于使电路停振。

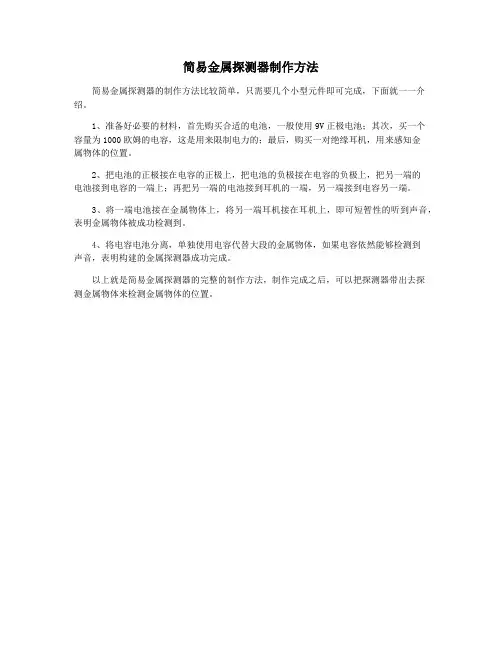

简易金属探测器制作方法
简易金属探测器制作方法
简易金属探测器的制作方法比较简单，只需要几个小型元件即可完成，下面就一一介绍。
1、准备好必要的材料，首先购买合适的电池，一般使用9V正极电池；其次，买一个
容量为1000欧姆的电容，这是用来限制电力的；最后，购买一对绝缘耳机，用来感知金
属物体的位置。
2、把电池的正极接在电容的正极上，把电池的负极接在电容的负极上，把另一端的
电池接到电容的一端上；再把另一端的电池接到耳机的一端，另一端接到电容另一端。
3、将一端电池接在金属物体上，将另一端耳机接在耳机上，即可短暂性的听到声音，表明金属物体被成功检测到。
4、将电容电池分离，单独使用电容代替大段的金属物体，如果电容依然能够检测到
声音，表明构建的金属探测器成功完成。
以上就是简易金属探测器的完整的制作方法，制作完成之后，可以把探测器带出去探
测金属物体来检测金属物体的位置。
简易金属探测器设计方案与实现
简易金属探测器设计与实现一、目的要求制作简易金属探测器，为了用于安全检查、搜查身上的金属制品，包括手机、管制刀具等，还可以设计制作出汽车探测、流量统计、电梯楼层控制、生产设备位置检测、生产设备开发设计、电子产品设计、游乐设备开发、金属接近开关、人体内金属探测。
本设计采用双面玻纤印刷电路板制作了电感传感器，通过高频振荡电路、检测电路、音频振荡电路构成简易金属探测器。
通过学习传感器原理及应用理论课程，应用电涡流传感器知识，进行简易金属探测课程设计，对常用元件器的识别与检测、电子产品的装配与焊接能力、基本电路的分析及应用能力，同时增强对电子产品调试与维修能力、常用检测仪器仪表的使用与操作能力，提高分析问题解决实际工程问题的能力。
（绘制电路图、仿真调试，安装实物、实物调试、数据测试，绘制数据表或曲线图，绘制PCB电路板）二、工作原理金属探测器的设计是根据电涡流传感器探测线圈靠近金属物体时，会在金属导体中产生涡电流，使振荡回路中的能量损耗增大，正反馈减弱，处于临界态的振荡器振荡减弱，甚至无法维持振荡所需的最低能量而停振，控制音频振荡输出至蜂鸣器，根据蜂鸣器声音有无，提示是否探测到金属。
系统主要由高频振荡电路、检测电路、音频振荡报警输出三部分电路组成，详见图1所示。
高频振荡电路检测电路音频振荡电路图1、简易金属探测器工作原理图工作原理： Q1、L1、L2、C2、C3、R1、W组成高频振荡电路，调节电位器W，可以改变振荡级增益，使振荡器处于临界振荡状态，也就是说刚好使振荡器起振。
Q2、Q3组成检测电路，电路正常振荡时，振荡电压交流电压超过0.6V时,Q2就会在负半周导通将C4放电短路，结果导致Q3截止；当探测线圈L1靠近金属物体时，会在金属导体中产生涡电流，使振荡回路中的能量损耗增大，正反馈减弱，处于临界态的振荡器振荡减弱，甚至无法维持振荡所需的最低能量而停振，使Q2截止，R2给C4充电，Q3导通，给Q4、Q5组成的音频振荡电路供电工作，推动蜂鸣器发声。
金属探测器的原理与制作
金属探测器原理与制作金属探测器是一种专门用来探测金属的仪器，除了用于探测有金属外壳或金属部件的地雷之外，还可以用来探测隐蔽在墙壁内的电线、埋在地下的水管和电缆，甚至能够地下探宝，发现埋藏在地下的金属物体。
金属探测器还可以作为开展青少年国防教育和科普活动的用具，当然也不失为是一种有趣的娱乐玩具。
工作原理由金属探测器的电路框图可以看出，本金属探测器由高频振荡器、振荡检测器、音频振荡器和功率放大器等组成。
高频振荡器由三极管VT1和高频变压器T1等组成，是一种变压器反馈型LC振荡器。
T1的初级线圈L1和电容器C1组成LC并联振荡回路，其振荡频率约200kHz，由L1的电感量和C1的电容量决定。
T1的次级线圈L2作为振荡器的反馈线圈，其“C”端接振荡管VT1的基极，“D”端接VD2。
由于VD2处于正向导通状态，对高频信号来说，“D”端可视为接地。
在高频变压器T1中，如果“A”和“D”端分别为初、次级线圈绕线方向的首端，则从“C”端输入到振荡管VT1基极的反馈信号，能够使电路形成正反馈而产生自激高频振荡。
振荡器反馈电压的大小与线圈L1、L2的匝数比有关，匝数比过小，由于反馈太弱，不容易起振，过大引起振荡波形失真，还会使金属探测器灵敏度大为降低。
振荡管VT1的偏置电路由R2和二极管VD2组成，R2为VD2的限流电阻。
由于二极管正向阈值电压恒定（约0.7V），通过次级线圈L2加到VT1的基极，以得到稳定的偏置电压。
显然，这种稳压式的偏置电路能够大大增强VT1高频振荡器的稳定性。
为了进一步提高金属探测器的可靠性和灵敏度，高频振荡器通过稳压电路供电，其电路由稳压二极管VD1、限流电阻器R6和去耦电容器C5组成。
振荡管VT1发射极与地之间接有两个串联的电位器，具有发射极电流负反馈作用，其电阻值越大，负反馈作用越强，VT1的放大能力也就越低，甚至于使电路停振。
RP1为振荡器增益的粗调电位器，RP2为细调电位器。
振荡检测器振荡检测器由三极管开关电路和滤波电路组成。
自制简易金属探测器
自制简易金属探测器标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]自制简易金属探测器这是一个金属探测电路，它可以隔着地毯探测出地毯下的硬币或金属片。
这个小装置很适合动手自制。
一、元器件的准备电路中的NPN型三极管型号为9014,三极管VT1的放大倍数不要太大，这样可以提高电路的灵敏度。
VD1-VD2为1N4148。
电阻均为1/8W。
金属探测器的探头是一个关键元件，它是一个带磁心的电感线圈。
磁心可选Φ10的收音机天线磁棒，截取15mm，再用绝缘板或厚纸板做两个直径为20mm的挡板，中间各挖一个Φ10mm的孔，然后套在磁心两端，如图1 所示。
最后Φ的漆包线在磁心上绕300匝。
这样做的探头效果最好。
如果不能自制，也可以买一只的成品电感器，但必须是那种绕在“工”字形磁心上的立式电感器，而且电感器的电阻值越小越好。
二、电路的制作与调试图2是金属探测器电原理图，图3是它的电路板安装图，图4是它的电路板元件安装图。
组装前将所用元器件的管脚引线处理干净并镀上锡。
对照三个图，依次将电阻器、二极管、电容器、三极管、发光二极管、微调电阻器焊到电路板上，再将电感探头、开关、电池夹连接到电路板上。
电路装好，检查无误就可以通电调试。
接通电源，将微调电阻器RP的阻值由大到小慢慢调整，直到发光二极管亮为止。
然后用一金属物体接近电感探头的磁心端面，这时发光二极管会熄灭。
调整微调电阻器RP可以改变金属探测器的灵敏度，微调电阻器RP的阻值过大或过小电路均不能工作。
如果调整得好，电路的探测距离可达20mm。
但要注意金属探测器的电感探头不要离元器件太近，在装盒时不要使用金属外壳。
必要时也可以将金属探测器的电感探头引出，用非金属材料固定它。
？三、电路工作原理金属探测器电路中的主要部分是一个处于临界状态的振荡器，当有金属物品接近电感L （即探测器的探头）时，线圈中产生的电磁场将在金属物品中感应出涡流，这个能量损失来源于振荡电路本身，相当于电路中增加了损耗电阻。
金属探测器原理与制作
金属探测器原理与制作
金属探测器是一种用于检测和定位地下或水中金属物体的设备。
其原理基于电磁感应，在金属物体靠近或穿过探测器时产生的电磁场的变化。
金属探测器由发射线圈和接收线圈组成。
发射线圈通过通电产生一个频率稳定的电磁场，而接收线圈则用于测量电磁场的变化。
当金属物体靠近或穿过探测器时，金属物体会产生与发射线圈的电磁场相互作用。
这种作用会导致电磁场发生变化，进而在接收线圈中诱导出电流。
接收线圈测量到的电流信号会被放大和处理，最终转化为声音或图像信号。
制作金属探测器的关键是制作发射线圈和接收线圈。
一般来说，线圈可以使用铜线或其他导电材料制作。
发射线圈和接收线圈之间需要采用适当的距离和位置来使系统达到最佳的性能。
此外，金属探测器通常还包括控制电路和显示器。
控制电路用于控制发射线圈的驱动电流，并处理接收线圈测量到的信号。
显示器用于展示检测到的金属物体的相关信息。
总的来说，金属探测器利用电磁感应原理，通过发射和接收线圈的作用，侦测地下或水中的金属物体，并将其转化为声音或图像信号。
制作金属探测器需要注意线圈的制作和距离配置，同时还需要控制电路和显示器等部件的支持。
金属探测器制作方法
金属探测器制作方法
1 制作金属探测器
金属探测器是一种用于探测金属和非金属物体的深度和位置的设备，是现代工业、军用等领域的重要工具。
它的性能可以达到对非金
属物体的探测、监测和管理，常用于金属检测、火花和放电检测、全
体金属以及危险品检测等。
那么，我们该如何制作金属探测器呢？
1.准备所需工具
主要的原材料包括：磁铁、电缆、电容器、放大器、电池、焊锡等。
为了制作金属探测器，您还需要准备的工具：锯子、剪刀、钳子、电子量具，如万用表、比较器及烙铁等。
2.组装电路
第一步：组装磁铁，接入电源，接入电缆和电容器。
将组装好的
磁铁摆放在电容器中间，电容器两边各连接一个接地线，将接地线接
入电源，再将电容器两边的输出线分别接入放大器。
然后将放大器上
的输出线接入电池，组装电路就完成了。
3.焊接
组装完电路之后，将AHUISHOU电子元器件进行焊接。
一般在焊接
的时候，要认真检查元器件的次序，焊接时要轻拿轻放，并要保持零
件放置的稳定性，防止焊锡渗漏。
4.测试
完成以上工作后，可以将金属探测器进行测试。
首先将电源打开，当灯光亮起时，表示探测器电源工作正常；然后再把一片金属放入触
发区，观察红灯是否亮起，如果红灯亮起，则表示金属探测器工作正常；如果测试结果正常，说明金属探测器制作完毕，可以使用了。
结束语：制作金属探测器并不难，但也需要非常细心，好好按照
以上步骤来做，才能更好的制作出金属探测器。
自制金属探测器工作原理
自制金属探测器工作原理一、引言金属探测器是一种常见的设备，广泛应用于安全检查、考古勘探、金属寻找等领域。
本文将介绍自制金属探测器的工作原理。
二、金属探测器的基本原理金属探测器通过探测金属物体发出的电磁信号来判断是否存在金属物体。
其基本原理是利用金属物体具有导电性的特点，当金属物体靠近金属探测器时，金属物体会改变金属探测器感应线圈中的电磁场，从而产生信号。
三、自制金属探测器的构造自制金属探测器通常由感应线圈、电源和报警器组成。
感应线圈是金属探测器的核心部件，它由绕制在绝缘材料上的导线组成，形成一个环状或螺旋状结构。
电源为感应线圈提供电流，通常使用电池作为电源。
报警器用于发出声音或光信号，以提示金属物体的存在。
四、自制金属探测器的工作原理当金属物体靠近自制金属探测器时，金属物体会改变感应线圈中的电磁场。
感应线圈中的电流会发生变化，进而产生一个反向的电磁场。
这个反向的电磁场会影响感应线圈中的电流，导致电流的幅度和频率发生变化。
这种变化会被电源和报警器检测到，并产生相应的声音或光信号。
五、电磁感应定律与金属探测器金属探测器的工作原理与电磁感应定律有关。
根据电磁感应定律，当导体在磁场中运动时，会产生感应电动势。
在金属探测器中，感应线圈产生的电磁场与金属物体产生的感应电动势相互作用，从而实现金属物体的探测。
六、金属探测器的灵敏度与调节金属探测器的灵敏度是指探测器对金属物体的检测能力。
灵敏度越高，探测距离越远。
自制金属探测器的灵敏度可以通过调节感应线圈的匝数和电源的电压来实现。
增加感应线圈的匝数和电源的电压可以提高金属探测器的灵敏度。
七、金属探测器的应用金属探测器广泛应用于安全检查、考古勘探、金属寻找等领域。
在安全检查中，金属探测器可用于检测携带金属物体的人员，以防止携带危险物品进入安全区域。
在考古勘探中，金属探测器可用于探测埋藏在地下的金属文物和古董。
在金属寻找中，金属探测器可用于寻找埋藏在地下的金属矿产和财宝。
简易金属探测器的制作
摘 要 该项目致力于灵敏度、外观、特定需求方向得到创新的金属探测器。
本项目基于应用实践，制作的金属探测器具有探测枪支、管制刀具等危险品的功能，能够广泛应用于实践工作中。
完成电路设计之后对其进行优化调整，提升金属探测器的探测灵敏度，还在外观方面有所改进。
其易于制作，还能激发学生科学好奇心，注重创新实践。
关键词 金属探测器；创新项目；Multisim；MATLAB 中图分类号：G642 文献标识码：B 文章编号：1671-489X(2020)14-0033-04cm 的金属；外形美观，握持舒适，符合人体工程学原理；使用9 V 可充电电池。
RLC 谐振电路为核心的探测电路。
除此之外，提升灵敏度的关键还在于金属探测器探测线圈的制作。
本项目将设计三种不同的电感线圈，主要区别在于骨架形状和电感线缠法。
在手柄外形方面，本项目着重设计了一种手柄。
电路的设计及其相关原理1）基于555定时器的电路设计。
本项目的第一种电路方案如图1所示，从电路图中可以看到，该电路图非常简单，其主要部分只有一个555定时器和一个RLC10.3969/j.issn.1671-489X.2020.14.033简易金属探测器的制作*◆郭若城 丁浩天 张晓宇 张蓓电路模块。
2）电路原理。
RLC 电路部分是金属探测器中的检测电路部分，此电路可以产生特定频率的交流电，频率取决于RLC 电路中元件的参数。
555定时器作为电路中的多频振荡器，将从TRI 引脚连接的RLC 电路中输入电信号进行处理，并输出与输入信号同频率的方波。
其中电感L 1即电感线圈，其中的高频电流会在附近空间产生变化的磁场，进而在金属中引发涡流，涡流产生的磁场反过来干涉线圈，使得电感值发生变化；RLC 电路产生的交流电频率发生改变，使得蜂鸣器发出的声音频率也发生变化，使用者注意到声音的变化后，就会意识到探测到了金属[1]。
3）电路的分析及优化。
Multisim 是美国国家仪器（NI）有限公司推出的以Windows 为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
4种方法来制作金属探测器
4种方法来制作金属探测器••如何制作金属探测器作者信息 | 参考wikiHow是一个“多人协作写作系统”，因此我们的很多文章都是由多位作者共同创作的。
为了创作这篇文章，23位用户（部分匿名）多次对文章进行了编辑和改进。
自己制作金属探测器既有趣味，又能学到知识。
自制金属探测器能为你节省很大一笔开支，平时你可以带着它去寻宝，就等着小伙伴们纷纷投来艳羡的目光吧。
赶紧准备好一些基本的工具，跟着本指南学习制作金属探测器吧。
步骤4 方法之 1 :原理1.1了解金属探测器工作的原理。
理解了金属探测器工作的原理，寻宝才会顺利而有收获。
•金属探测器是利用磁性来工作的。
金属探测器就是通过一个线圈建立一个磁场，并通过磁场探测到地下的东西，同时，探测器中的另一个线圈会“听取”前者发出的讯号，并通过扬声器发出稳定的响声。
•当探测器扫过地面，磁场靠近金属物体的时候，响声就会发生变化。
当你听到这种变化时，就说明这里的地下有金属物体，那么你就可以开始挖掘了。
•线圈越大，探测器也就越灵敏。
2确定选择哪种探测器。
哪种探测器合适？这是要根据地形、寻找的“宝物”以及你的预算来决定的。
以下是最常见的三种探测器：•甚低频（VLF）探测器：这是最常用的一种探测器，能够在各种地形上检测出几种不同类型的金属。
•脉冲感应（PI）金属探测器：这种探测器能够探测到深埋在地下的金属，并能排除“黑沙”（即铁矿砂）的干扰，在淘金者及海滩寻宝者中最受欢迎。
•差拍振荡器（BFO）：这种探测器能够检测到磁场范围内的任何金属和矿物，这是一种最基本的金属探测器，适合于寻宝新手和预算比较紧的朋友。
•计算器收音机探测器：这种探测器能够检测到距离比较近的金属，制作简单，适合拿到学校科技节去展示，虽然外观上没有前几种好看，但还是能用的。
3部件。
不论你选择制作哪一种金属探测器，绝大部分的部件都是相同的。
广告•控制台：其中包括电路、控制机关、扬声器、电池以及微处理器。
•连接杆：连接杆连接控制箱和线圈，长度要根据自己的身高定，简单一点的话，木制的扫帚柄就可以用作连接杆。
自制作地下金属探测器电路图
自制作地下金属探测器电路图自制作地下金属探测器的完整的电路图示于图2。
平衡式金属探头包括两个线圈：一个发射线圈( T X) 和一个接收线圈( RX) 。
发射线圈由一个方波振荡器驱动，在线圈中产生一个交变的磁场。
接收线圈的安放方式是部分叠加在发射线圈上( 参见图 3 ) 。
通过调整叠加量可以找到一个平衡位置，在这一点上，接收线圈中的感生电压不存在或被抵消，使得只有很少或根本没有电信号产生。
只有当一个金属物体进入线圈区域，才会引起磁场不平衡，进而在接收线圈中产生检测信号。
围绕I C l a 构建一个简单的时钟发生器作为发射器的振荡器，电路以含有1 6个施密特反相器的集成电路4 01 0 6的一个 r ] I Cl a 为基础组成。
操作中振荡器的频率是否稳定对于这种应用目标并不重要，我们只需要在发射器的线圈上产生一个交变的磁场。
I C l b 用作缓冲器以稳定I Cl a 的负载。
I Cl a 振荡器的音频频率由电阻R1 和电容C1 决定，而电阻R2 用于限定通过发射器的峰值电流为1 2 mA。
自制地下金属探测器电路图接收器的前面是一个简单但灵敏的预放大器，以I C2 b 为基础组成。
用于提高来自接收器线圈的信号，其增益约为 1 6 5 。
使得当金属出现时，输出信号会有较大的变化。
它也为下一级放大器提供较大的增益。
接为比较器 ( 或称为电平检测器 ) 的I C2 b 用于检测放大后的接收波形的峰值。
由于这些信号的峰值变化迅速而数值很小，很像露在水面上的冰山的尖。
这将能严重地影响电路的灵敏度。
因此，在这一点上，使用了一个简单但重要的增强方法。
即，通过电阻R9 来提供一个滞后的正向反馈，从而恢复信号为振荡器输出的方波形式，有效地使传感器的灵敏度提高了两倍。
I C 2 b 第7 脚上的输出通过C 5 馈送给峰值检测器的I C l e 。
I C 1 是一个施密特反向器，只有一定幅度的脉冲才能穿过它输出。
通过正确调整频率粗调控制器VR2 和细调控制器VR3 ，可以找到一个点，使信号能以随机的“ 噼啪” 声通过。
金属探测器制造流程
