kV真空断路器技术参数

合集下载

3.6~40.5kv交流高压真空断路器通用技术条件

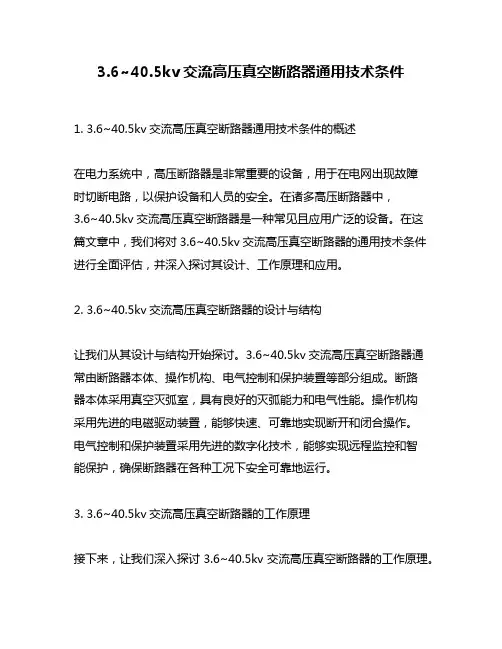

3.6~40.5kv交流高压真空断路器通用技术条件1. 3.6~40.5kv交流高压真空断路器通用技术条件的概述在电力系统中，高压断路器是非常重要的设备，用于在电网出现故障时切断电路，以保护设备和人员的安全。

在诸多高压断路器中，3.6~40.5kv交流高压真空断路器是一种常见且应用广泛的设备。

在这篇文章中，我们将对3.6~40.5kv交流高压真空断路器的通用技术条件进行全面评估，并深入探讨其设计、工作原理和应用。

2. 3.6~40.5kv交流高压真空断路器的设计与结构让我们从其设计与结构开始探讨。

3.6~40.5kv交流高压真空断路器通常由断路器本体、操作机构、电气控制和保护装置等部分组成。

断路器本体采用真空灭弧室，具有良好的灭弧能力和电气性能。

操作机构采用先进的电磁驱动装置，能够快速、可靠地实现断开和闭合操作。

电气控制和保护装置采用先进的数字化技术，能够实现远程监控和智能保护，确保断路器在各种工况下安全可靠地运行。

3. 3.6~40.5kv交流高压真空断路器的工作原理接下来，让我们深入探讨3.6~40.5kv交流高压真空断路器的工作原理。

当电网出现故障时，断路器需要迅速切断电路，以防止故障扩大。

在断路器闭合时，真空灭弧室中的电弧会被迅速吹灭，实现电路的切断。

在断路器开断时，操作机构会通过电磁驱动装置实现快速的分闸动作，将断路器本体从电路中分离，确保电路得到可靠的隔离。

通过深入理解其工作原理，我们可以更好地把握其在电力系统中的应用。

4. 3.6~40.5kv交流高压真空断路器的应用与发展趋势让我们对3.6~40.5kv交流高压真空断路器的应用与发展趋势进行总结和展望。

随着电力系统的不断发展，对断路器的要求也在不断提高。

3.6~40.5kv交流高压真空断路器作为一种成熟且可靠的设备，其在电网中的应用前景广阔。

未来，随着智能电网和新能源的快速发展，断路器还将面临更多挑战和机遇，我们有信心通过不断创新和改进，使其在电力系统中发挥更大的作用。

10KV柱上真空断路器技术规范书

10kV 柱上真空断路器技术规范书单位：批准：审核：编制：年月1. 总则2. 引用标准3. 使用条件4. 技术参数5. 技术要求6. 附属设备技术参数及要求7. 质量保证及试验（监造）8. 供货商应提供的供货范围和技术文件9. 包装、运输附录一供方投标文件要求附录二买方提出的技术文件附录三试验大纲附录四售后服务附录五备品备件及专用工具1 总则1.1 本技术规范书适用于10KV 线路户外柱上交流真空断路器，型号为ZW □—12/630 — ( 20〜25kA )带隔离刀闸，它提出了断路器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范书和相关标准的优质产品。

1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。

1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。

1.6 未尽事宜, 由买卖双方协商确定。

2 引用标准GB3ll.1 《高压输变电设备的绝缘配合》GBll022 《高压开关设备通用技术条件》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB3906 《3〜35KV 交流金属封闭开关设备》SD/T318 《高压开关柜闭锁装置技术条件》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》DL/T486 《交流高压隔离开关和接地开关订货技术条件》DL/T615 交流高压断路器参数选用导则》DL/T403《12Kv 〜40.5kV 高压真空断路器订货技术条件》3 、使用条件安装场所：户外海拔高度 : 1000 米最高温度： 40 C 最低温度：-40 C最大日平均温差：25 °C8度水平加速度不大于 0.2m/S 2 垂直加速度不大于 0.25m/S 24 、技术参数 4.1 主要技术参数名称单位数据额定电压 kV 12额定电流 A 630额定频率Hz 501min 工频耐压（干试 / 湿试）kV42( 断口 49 ）/30污秽等级：4级空气相对湿度：日平均相对湿度不大于 95 ％月平均相对湿度不大于 90 ％地震裂雷电冲击耐压（峰值）kV75( 断口85 ）额定短路开断电流HZ20额定峰值耐受电流kA50DL/T615 交流高压断路器参数选用导则》4S额定短时耐受电流kA20额定短路关合电流（峰值）kA50额定操作顺序分-0.3s-合分-180s-合分机械寿命次10000额定短路电流开断次数次30额定操作电压V220 （DC, AC）辅助回路额定电压V220（DC，AC）过电流脱扣器额定电流A5电流互感器变比A200/5，400/5，600/5 （保护级：3级，测量级：0.5级）操作方式弹簧操作（手动/电动）二次回路1min工频耐压kV 24.2断路器调整后达到的技术数据名称单位数据触头开距mm10 ±1触头超行程mm 2 ±0.5分闸速度m/s 1 ±0.3合闸速度m/s0.6 ±0.2触头合闸弹跳时间ms< 2相间中心距mm340 ±1.5三相分合闸不同期性ms< 2各相导电回路电阻卩Q< 60分闸时间ms < 45动触头允许磨损累计厚度mm 34.3操动机构主要技术数据5、技术要求5.1真空断路器的外壳应为不锈钢外壳。

ABB 40.5kV VD4真空断路器(相间距P=440mm)技术手册说明书

主要特点完全适配1680mm宽KYN61型开关柜空气净距大于300mm相间距P=440mm，上下出线端极间距H=400mm 下触臂对地距离L=1100mm基于ABB标准40.5kV VD4真空断路器开发，延续其高可靠性和高安全性全系列原装德国ABB真空灭弧室，高可靠性经典的卷簧操动机构，性能稳定，使用寿命长权威试验机构通过相关试验验证30次额定短路电流开断试验短时和峰值耐受电流试验温升试验规格型号额定电压：40.5kV额定电流：1250...2500A额定短路开断电流：25...31.5kA安装方式：可抽出式技术参数—简介相间距P=440mm 40.5kV VD4真空断路器配1680mm宽KYN61开关柜•••••••••••为了丰富ABB 40.5kV VD4真空断路器的产品线，满足多样化客户需求。

厦门ABB 开关有限公司推出相间距P=440mm，空气净距大于300mm的40.5kV真空断路器，并完全适配于1680mm宽KYN61型开关柜。

描述单位 VD4额定电压 kV 40.5额定频率 Hz 50工频耐受电压(1min) kV 95雷电冲击耐受电压 kVp 185额定电流 A 1250 (2500)短时耐受电流 kA 25...31.5峰值耐受电流 kAp 63 (80)额定短路电流耐受时间 s 4工作环境温度℃ -15~+40备注：更多详尽技术参数请参考40.5kV VD4真空断路器安装使用说明书，刊物编号：1YHA000093安装与调试具体参照刊物编号：1YHA000093。

特别注意的是，考虑到相间距和极间距的尺寸加大后，与开关柜配合的难度增加，这可能带来手车推进阻力增大，动静触头咬合深度减少等问题。

为了及时避免类似的问题发生，可及时跟厦门ABB 取得联系，获取技术支持和指导。

外形尺寸图1Y H A 000275_Z H _R E V B 07-2021X M -V S—厦门ABB 开关有限公司福建省厦门市翔安区舫山西二路885号邮编：361101电话：***********传真：***********ABB （中国）客户服务热线电话：800-820-9696 400-820-9696电邮：*********************样本所载述的产品资料以实物为准，若有变更恕不另行通知，ABB （中国）有限公司拥有最终解释权。

20KV柱上真空断路器技术参数

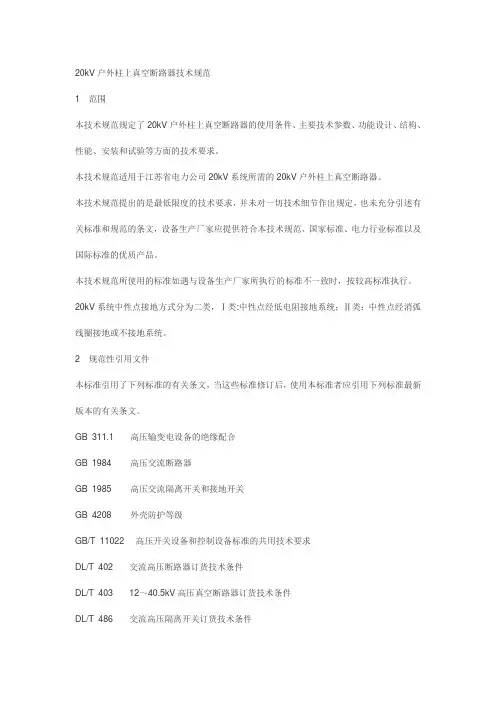

20kV户外柱上真空断路器技术规范1范围本技术规范规定了20kV户外柱上真空断路器的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于江苏省电力公司20kV系统所需的20kV户外柱上真空断路器。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。

20kV系统中性点接地方式分为二类，Ⅰ类:中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。

2规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。

GB 311.1 高压输变电设备的绝缘配合GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 4208 外壳防护等级GB/T 11022 高压开关设备和控制设备标准的共用技术要求DL/T 402 交流高压断路器订货技术条件DL/T 403 12～40.5kV高压真空断路器订货技术条件DL/T 486 交流高压隔离开关订货技术条件DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 615 交流高压断路器参数选用导则Dl/T 884 12kV少维护户外配电开关设备通用技术条件江苏省电力公司苏电生[2002]320号《电力设备交接和预防性试验规程》3使用环境条件3.1 海拔高度1000 m3.2 最高环境温度+ 40 ℃3.3 最低环境温度－25 ℃3.4 日照强度0.1W/cm²（风速：0.5m/s）3.5 最大日温差25K3.6 户内相对湿度日平均值≤95%，月平均值≤90%3.7 最大风速35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。

真空断路器主要技术参数和机械参数

特性参数术语
10.功率因数(回路的)——开关设备开合试验回路的等效回路，在工频下的电阻与感抗之比，不包括负荷的阻抗。 11.额定短时工频耐受电压——按规定的条件和时间进行试验时，设备耐受的工频电压标准值（有效值）。
灭弧室燃弧时间加长，降低开断能力。
合闸与分闸不同期性一般同时存在，所以调整好了合闸不同期性，分闸不同期性也就有了保证。产品中要求合分闸不同期性小于2ms
。
开关触头合闸（及分闸）时的三极不同期性
分闸时（动触头）反弹幅值
在分闸操作过程中，动触头达到分闸位置后返向静触头方向运动的最大距离。分闸时（动触头）反弹幅值会影响：开关管的机械寿命。分闸时（动触头）反弹幅值存在等于增大了触头开距。过大的触头开距，使电弧不稳定，从而引起开断能力的下降和截流值的提高。分闸反弹在往回运动时，由于触头开距变小等原因，在切断容性负载时可能会导致重击穿。影响因素：1.分闸终了前的即时速度(要小)。2.触头弹簧的初压力不足，由于惯性力将使弹簧产生较大压缩而增大弹振。3. 传动部分的配合间隙。4.分闸缓冲器。
特性参量术语
• 4.额定电流开断电流——在规定条件下，断路器能保证正常开断的最大短路电流。 5.额定短路关合电流——在额定电压以及规定使用和性能条件下，开关能保证正常开断的电大短路峰值电流。 6.额定短时耐受电流(额定热稳定电流)——在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能承载的规定电流有效值。 7.额定峰值耐受电流(额定热稳定电流)——在规定的使用和性能条件下，开关在闭合位置所能耐受的额定短时耐受电流第一个大半波的峰值电流。 8.额定短路持续时间(额定动稳定时间)——开关在合位置所能承载额定短时耐受电流的时间间隔。 • 9.温升——开关设备通过电流时各部位的温度与周围空气温度的差值。

kV真空断路器技术参数

kV真空断路器技术参数(总14页)-CAL-FENGHAL-(YICAI)-Company One 1■CAL■本页仅作为文档封面，使用请直接删除目录•高压真空断路器ZN12-12型户内高压真空断路器............................ ZN12-40. 5型户内高压真空断路器.......................... ZN65-12型户内高压真空断路器............................ VS1-12型户内高压真空断路器............................. ZN28-12型户内高压真空断路器............................ ZN28A-12型户内高压真空断路器.......................ZW32-12型户外高压真空断路器........................ZN12-12户内高压真空断路器—、概述ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。

本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。

本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。

二、使用环境条件海拔高度：低于1000m。

环境温度：最高+40C°?最低-25C°O相対湿度：曰平均不大于95%,月平均不大于90%o地震烈度:低于8\无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。

三、技术参数注:合闸速度指粧头最后6mm时的平均速度分闸速度指址头刚分6mm时的平均速度采用小型化纵毬场灭弧室每相回路电阻W40q注：图中尺寸b2000A 及以上为360,2000A 以下为350 ； 2000A 及以上，上卞屮妊紿711 AnnA 对I 、丿♦表内所列为各项对应尺寸e 210 23() 250 280 c 610 650 690 750 d514 554 594 514 f586626666726四、产品外形及安装尺寸8机械联锁孔位置 39寸 05 0寸689ZN12-403户内高压真空断路器—、概述ZN 12-40.5型真空断路器为额定电压40・5kV、三相交流50Hz的户内高压开关设备！是引进德国西门子公司3AF技术的国产化产品°本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。

VB-40.5kV真空断路器 20110720

相间中心距
mm
重量
移开式 kg
固定式
分级
T630-25 40.5 630 50 95 185 25 63 25 63 30
10000 20~50 50~95
275 278 248
VB-40.5
T1250-25
T630-31.5
40.5
40.5
1250
630
50
50
95
95
185
185
25
31.5
63
ᯀ#ࠗ#உ#Β#ᮢ#ग Rated operating sequence
O-0.3s-CO-180s-CO
᧯#᧱ Weight
kg
Ѻ#ԟ#௝#ే
Manufacture date
˔๩᥇႐ႚමिйఽᬤд՚
Shanghai GE Breakers Co.,Ltd.
รਪᶀ ᱋Ԥԗᬮᶀះ˨ೂᥭࠍஉΒᝒቅǤ
Warning! High voltage dangerous! Always observe the instruction manual and follow the rules.
A
ႚ#౒#ႚ#Ԥ motor voltage
V
҃#᫩#գ#᫩#ᜠ#Ꮝ#ႚ#Ԥ Rated supply voltage of closing and opening devices
V
ઇ#ᛸ#ಭ#ѥ Relevant standarder
ᯀ#ࠗ#உ#Β#ᮢ#ग Rated operating sequence
185
31.5
31.5
80
80
31.5
31.5
80
80
30

35kv真空断路器参数

35kv真空断路器参数35KV真空断路器是一种高压电力设备，主要用于交流35KV至40.5KV的供电系统中，用于保护和控制电力设备，防止电力事故的发生，为电力系统的平稳运行提供有效的保障。

一、系统电压等级35KV真空断路器的额定系统电压等级一般为35KV，中性点接地。

二、额定电流35KV真空断路器的额定电流一般为630A，1250A或1600A，根据实际应用情况选用。

三、额定频率35KV真空断路器的额定频率为50HZ或60HZ，电力系统工频为50HZ，如果设计到其他领域的使用，可以根据实际需要选用对应频率的设备。

四、额定短路开断电流和短路关合电流35KV真空断路器的额定短路开断电流和短路关合电流是在额定系统电压下，该断路器在标准短路条件下所能承受的最大电流。

根据电力系统的需要，常见的额定短路开断电流和短路关合电流有20KA、31.5KA、50KA等，也可以根据实际应用情况而定。

五、额定耐压能力35KV真空断路器的额定耐压能力是在额定系统电压下，该断路器在符合标准的测试条件下所能承受的额定电压。

通常采用内、外爬纹和耐压试验等多项检测，以确保其安全可靠。

六、使用环境条件35KV真空断路器主要使用在交流35KV至40.5KV的电力系统中，温度一般在-30℃至+40℃之间，海拔高度不超过1000m，相对湿度不超过95%。

七、防护等级35KV真空断路器的防护等级一般为IP4X，保护等级越高，设备的密封性越好，更能够保证设备的安全性。

总之，35KV真空断路器的参数是非常重要的，它是电力系统的一种保障措施，保证电力设施的安全运行，未来随着技术的不断进步，35KV真空断路器相关参数也将不断创新和发展。

高压真空断路器主要机械特性参数

高压真空断路器主要机械特性参数引言高压真空断路器是一种常用的电力保护设备，具有断电、隔离、短路等电气特性。

随着电力行业的不断发展，高压真空断路器的应用范围也越来越广泛，因此了解其主要机械特性参数是非常必要的。

本文将介绍高压真空断路器的主要机械特性参数，包括额定电压、额定电流、额定短路开断电流、额定短路关合电流、额定操作次数、操作机构类型等方面。

额定电压额定电压是指设备设计规格中所规定的最高允许工作电压。

高压真空断路器的额定电压一般为12KV、24KV、40.5KV等不同级别。

其电气性能参数与额定电压有关，具有不同的分断能力、绝缘水平和外形尺寸等，因此在选型、设计及使用过程中应严格按照额定电压进行。

额定电流额定电流是指设备设计规格中所规定的连续工作电流，也是标识断路器电气性能的重要参数之一。

它通常表示为一个具体数值，如630A、1250A、2000A等。

额定短路开断电流额定短路开断电流是指在正常电网运行的状态下，断路器可以安全地分离故障区域并切断负载电路的最大故障电流。

这个参数通常是用来表示断路器的分断能力的指标之一。

额定短路关合电流额定短路关合电流是指断路器可以正常合上的最大短路电流，一般比额定短路开断电流要大。

该参数反映了设备的合闸能力，对断路器的合闸时间、电弧特性等都有影响。

额定操作次数额定操作次数是指设备在设计寿命期间，正常运行的操作次数。

在额定电流和额定短路开断电流的前提下，当高压真空断路器达到额定操作次数后，其电气性能参数已经发生了变化，用户应当重新考虑是否需要更换。

操作机构类型高压真空断路器的操作机构主要有手动操作、电动操作、自动化控制操作等。

手动操作机构是基于人工操作来控制断路器的开关，操作相对简单；电动操作机构是基于电动机等电气元件来完成断路器的开关操作，控制信号可远程传输，具有更高的自动化水平；自动化控制操作除了具备电动操作的优势，还能实现自动化控制、状态监测、数据传输等多项功能，属于高效、智能化的操作方式。

10kV架空线路真空断路器(开关)技术规范书

10kV架空线路真空断路器（开关）技术规范书工程项目：XXX公司年月1．总则1.1本规范书适用于本合同的设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本真空断路器（开关）适用于架空线路相间故障，采用过流脱扣方式跳闸隔离；不配置二次保护控制装置。

1.3供方须执行现行国家标准和电力行业标准。

有矛盾时，按要求较高的标准执行。

1.4供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下：GB1984-2003 高压交流断路器GB 3906-2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T 4208-1993 外壳防护等级（IP代码）GB3309—1989 高压开关设备在常温下的机械试验DL402-2007 高压交流断路器订货技术条件DL/T404—2007 《3.6kV～40.5kV交流金属封闭开关设备和控制设备》DL/T593-2006 高压开关设备和控制设备标准的共用技术要求1.5本设备技术规范书未尽事宜，由需供双方协商确定。

1.6供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

2．使用条件3．技术参数及要求3.1基本技术参数表3.2柱上真空断路器（开关）技术要求要求采用以下两种结构之一：1、采用三相共箱式SF6气体全密封结构，内置真空灭弧介质断路器、过流脱扣线圈、弹簧操作机构等部件，箱壳与内置带电部件采用SF6气体绝缘；手动操作方式。

2、采用三相极柱式，真空断路器采用环氧树脂浇注与弹簧操作机构底座及过流脱扣线圈成一体结构；手动操作方式。

过流脱扣线圈保护方式至少配置两档及以上一次电流值可整定，也可以设置退出不用。

国家电网公司40.5kV2500A-31.5kA真空瓷柱式交流断路器专用技术规范

国家电网公司40.5kV2500A-31.5kA真空瓷柱式交流断路器专用技术规范（2009年版）国家电网公司物资采购标准（交流断路器卷瓷柱式交流断路器册）40.5kV/2500A-31.5kA真空瓷柱式交流断路器专用技术规范（编号：1008001-0035-08）国家电网公司二〇〇九年十二月目录1标准技术参数表 (1)2项目需求部分 (11)2.1货物需求及供货范围一览表 (11)2.2必备的备品备件、专用工具和仪器仪表供货表 (11)2.3图纸资料提交单位 (12)2.4工程概况 (12)2.5使用条件 (13)2.6项目单位要求值 (14)2.7项目单位技术差异表 (17)2.8一次、二次及土建接口要求（适用于扩建工程） (19)3投标人响应部分 (19)3.1投标人响应技术参数和性能要求 (19)3.2投标产品的销售及运行业绩表 (20)3.3投标人需提供的设备图纸及资料 (21)3.4主要组部件材料表 (22)3.5推荐的备品备件、专用工具和仪器仪表供货 (24)1 标准技术参数表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有偏差，请填写技术偏差表。

“投标人保证值”应与型式试验报告相符。

表1-1 技术参数响应表2 项目需求部分2.1 货物需求及供货范围一览表表2货物需求及供货范围一览表2.2 必备的备品备件、专用工具和仪器仪表供货表表3 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位表4卖方提交的图纸资料及其接收单位2.4 工程概况2.4.1 项目名称：2.4.2 项目单位：2.4.3 工程规模：2.4.4 工程地址：2.4.5 交通、运输：2.4.6 电力系统情况：a．系统标称电压：35 kVb．系统最高电压： 40.5 kVc．系统额定频率： 50 Hzd. 安装地点：户外2.5 使用条件表5 使用条件使用条件、安装地点进行修改。

NV系列12-24kV户内高压交流真空断路器

图6
621 85 注3 838
76
162
294.5
604.5
H
200
294.5 361
585.5
773 834 852
14
注3：额定电流2000A及以下无此散热片
图6外形可选的规格参数额定电压 kV 12 额定电流 kA 1600、2000 2500、3150 额定短路开断电流 kA 31.5、40 31.5、40 H mm 652 714
表2
mm 450 588 770 588
P2.
中压开关元件类
图2
770 275 275 167 110 A 60 注1 80 φ120 4×M10
A
H 562
252
710
45
275 434
注1：额定电流为2000A及以下时，无此散热片图2外形可选的规格参数额定电压 kV 12 额定电流 kA 1600、2000 2500、3150 额定短路开断电流 kA 31.5、40 31.5、40 H mm 608 671 表3
mm 588 770
P3.
509
表4
中压开关元件类
图4
注2：额定电流2000A及以下无此散热片
图4外形可选的规格参数额定电压 kV 24 额定电流 kA 1600、2000 2500、3150 额定短路开断电流 kA 20、25、31.5 20、25、31.5 H mm 658 721
表5
6.2 抽出式断路器手车外形及安装尺寸见图5、图6、图7、图8。图5
表8
mm 49 55 49 55 图8
注4：额定电流2000A及以下无此散热片图8外形可选的规格参数额定电压 kV 24 额定电流 kA 1600、2000 2500、3150 额定短路开断电流 kA 20、25、31.5 20、25、31.5 H mm 703 764 表9

真空断路器技术要求

HVX-40.5真空断路器技术要求4.1真空断路器： HVX-40.54.2技术参数要求1)、额定电压: 40.5kV2)、额定电流: 余菁工业园区35kv变电所为1250A、沐滩洗选厂35kv变电所为630A3)、额定短路开断电流：25kA4)、额定短路关合电流：65kA(峰值)5)、热稳定电流：25kA6)、热稳定时间: 4S7)、动稳定电流：65kA8)、额定操作顺序: 分－0.3S－合分－180S－合分9)、固有分闸时间≤40ms10)、固有合闸时间30~60ms11)、额定短路电流开断次数≥20次12)、带机械防跳功能13)、机械寿命≥20000次14)、电寿命(开断额定电流) ≥20000次15)、电寿命(开断额定短路电流) ≥50次16)、操作电源电压: 直流220V17)、操作电压变动范围: 分励脱扣70～110％18)、辅助开关 8常开7常闭接点HVX-12真空断路器技术要求4.1真空断路器：4.1.1品牌型号：施耐德电气中国公司HVX系列4.1.2断路器技术参数（1）额定电压: 12kv（2）额定电流: 1250A（3）额定开断电流： 31.5KA（4）短路关合电流： 80kA(峰值)（5）热稳定电流：31.5kA（6）热稳定时间: 4S（7）动稳定电流：80kA（8）额定操作顺序:分－0.3S－合分－180S－合分（9）固有分闸时间:≤40ms（10）固有合闸时间:30~60ms（11）额定短路电流开断次数≥20次（12）机械寿命:≥20000次（13）电寿命(开断额定电流):≥20000次（14）电寿命(开断额定短路电流) ≥50次（15）操作电源电压: 直流220V（16）操作电压变动范围: 分励脱扣70～110％（17）辅助开关8常开7常闭接点（18）断路器配用弹簧储能机构且机构与开关为一体式4.1.3断路器采用弹簧储能操作机构，操作机构与断路器本体为一体化结构。

该储能机构电压为直流220V，跳合闸控制回路电源电压为直流220V，在70-110%Uh下可靠分闸，在85-110%Uh下可靠合闸。

真空断路器的技术参数

参数名称单位型号
ZN28-12/1250-20 ZN27-12/1250-31.5 ZN27A-12/3150-40
电压参数
额定电压kV 10
最高电压11.5
绝缘水平
工频耐压极间、极对地42
断口间48
冲击耐压极间、极对地75
断口间84
电流参数额定电流 A 1250 1250 3150
额定短路开断kA 20 31.5 40
额定峰值耐受电流kA 50 80 100
4S短时耐受电流kA 20 31.5 40
额定短时关合电流（峰值）kA 50 80 100
额定单个电容器组开断电流 A 630 800
额定背对背电容器组开断电流 A 400 400
寿命额定短路开断电流次数次50 50 30
机械寿命次10000
其它额定操作顺序分-0.5s-合分-180s-合分分-180s-合分-180-合分
全开断次数不大于60
配用操动机构CD或CT机构
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅
捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

/。

10kv户内高压真空断路器型号、参数、选型

10kv户内高压真空断路器型号、参数、选型陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

真空断路器通常可分多个电压等级。

低压型一般用于防爆电气使用。

像煤矿等等。

额定电流达到5000A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。

10-35KV户内高压真空断路器订货技术条件

中华人民共和国行业标准10～35kV户内高压真空断路器DL 403—91订货技术条件中华人民共和国能源部1991-03-06 批准1991-08-01实施1 适用范围1.1 适用范围本订货技术条件适用于额定电压为10～35kV，频率为50Hz的三相和单户内高压真空断路器(以下简称真空断路器)及其配用的真空开关管(简称开关管，又称灭弧室)。

该产品主要用于交流配电系统变电站内的保护和控制，以及工矿企业变电站、电气列车等频繁操作的场所。

1.2 引用的标准真空断路器除满足GB1984《交流高压断路器》、DL402《交流高压断路器订货技术条件》外，还应符合本技术条件的规定。

其基本试验要求和方法尚应满足下列标准的规定：GB3309《高压开关设备常温下的机械试验》；GB311.1《高压输变电设备的绝缘配合》；GB11022《高压开关设备通用技术条件》；GB763《交流高压电器在长期工作时的发热》；GB2421～2424《电工电子产品基本环境试验规程》；GB2706《交流高压电器动、热稳定试验方法》。

1.3 使用环境条件1.3.1 户内周围空气温度：+40～-15℃；+40～-25℃。

注：允许-35℃时储运。

1.3.2 海拔：1000m及以下地区；1000～3000m地区；3000m以上个别考虑。

1.3.3 湿度：相对湿度每日平均不大于95%；最湿月湿度月平均不大于90%。

1.3.4 产品应使用在无滴水、水灾、爆炸危险、化学腐蚀性气体及剧烈震动的场所。

1.3.5 超出本技术条件的要求，由用户和制造厂协定。

2 额定参数2.1 额定电压产品的额定电压及相应的最高电压见表1。

2.2 额定绝缘水平额定绝缘水平见表2。

2.3 额定电流表1 kV表2 kV额定电流由下列数值中选取：200、400、630、1000、1250、1600、2000、2500、3150、4000A。

2.4 额定短路开断电流额定短路开断电流由下列数值中选取：3.15、6.3、8、12.5、16、20、25、31.5、40、50、63kA。

10kV架空线路柱上隔离开关、真空断路器技术规范

一、柱上隔离开关（1）额定频率：50Hz。

（2）额定电压：12kV。

（3）额定电流：630A。

（4）绝缘水平：见下表。

柱上隔离开关额定绝缘水平kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。

2）最大风速：30m/s。

3）环境相对湿度：日平均值95%；月平均值90%。

4）地震烈度：8度。

5）污秽等级：3级。

（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。

2）安装地点：户外。

3）安装方式：柱上垂直。

（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。

2）噪声：户外不大于55dB。

3）操动机构。

形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。

4）辅助回路。

辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。

辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。

采用阻燃端子，留有15%备用端子排。

5）一次端子。

断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。

断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。

6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。

7）接地。

每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。

8）寿命。

机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。

9）每台断路器配有位置指示器。

合闸为红色；分闸为绿色。

10）所有支架按工程需要要进行热镀锌的防腐处理。

11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。

10kV真空断路器技术全参数

高压真空断路器ZN12-12 型户内高压真空断路器ZN12-40.5 型户内高压真空断路器ZN65-12 型户内高压真空断路器VS1-12 型户内高压真空断路器ZN28-12 型户内高压真空断路器ZN28A-12 型户内高压真空断路器ZW32-12型户外高压真空断路器ZN12-12 户内高压真空断路器一、概述ZN12-12 型真空断路器为额定电压 12kV、三相交流 50Hz 的户内高压开关设备，是引进德国西门子公司 3AF 技术的国产化产品。

本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。

二、使用环境条件海拔高度：低于 1000m。

环境温度：最高+40℃，最低 -25 ℃。

相对湿度：日平均不大于 95%，月平均不大于 90%。

地震烈度：低于8°。

无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。

三、技术参数注：合闸速度指触头最后6mm时的平均速度分闸速度指触头刚分6mm时的平均速度采用小型化纵磁场灭弧室每相回路电阻≤40μΩ四、产品外形及安装尺寸注：图中尺寸 b2000A 及以上为 360， 2000A 以下为350； 2000A 及以上，上下出线端孔为 4-M12 ， 1600A 及以下，上下出线端孔为 2-M12 。

（）内的尺寸为 40、50kA 产品尺寸。

◆表内所列为各项对应尺寸e 210 230 250 280 c 610 650 690 750 d 514 554 594 514 f586 626 666 726 g215235255215ZN12-40.5 户内高压真空断路器一、概述ZN12-40.5 型真空断路器为额定电压 40.5kV 、三相交流 50Hz 的户内高压开关设备，是引进德国西门子公司 3AF 技术的国产化产品。

10kv户外柱上高压真空断路器型号选型技术参数

10ｋv户外柱上高压真空断路器型号选型-技术参数陕西泰开高压开关制造有限公司(简称“泰开高压开关”)是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业,高压电器设备骨干企业,从事高压电力设备生产已有三十余年,拥有宽敞的净化生产区,拥有先进的生产设备和完善的高压试验、检测设施,以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-4０.５KV户内外高压断路器,永磁真空断路器,智能、预付费、小型化、双电源、看门狗等真空断路器,六氟化硫断路器,负荷开关，隔离开关,高压熔断器,避雷器，变压器,高低压成套,电缆分支箱，充气柜,自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前,售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

ZＷ3２-12型户外高压真空断路器（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于城市、农村电网建设改造及频繁操作的场所。

ＺW32-1２型户外高压真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。

可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口，并具有可靠的联锁操作。

使用环境条件:ａ、环境温度不高于＋４5 ℃,不低于– 30 ℃;b、空气相对湿度:日平均值不大于95％,月平均值不大于90％;饱和蒸汽压：日平均值不大于２.2×１０-３ＭPa,月平均值不大于1．8×１0－3 MPａ；在高湿度期温度急降时，可能凝露；c、海拔高度不超过 1000米；ｄ、地震烈度不超过8级。

断路器结构特点：1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
