双工器定义和工作原理(精)
双工器定义和工作原理
什么是双工器???什么是双工器???双工器是异频双工电台，中继台的主要配件，其作用是将发射和接收讯号相隔离，保证接收和发射都能同时正常工作.它是由两组不同频率的阻带滤波器组成，避免本机发射信号传输到接收机。
一般双工器由六个阻带滤波器（陷波器）组成，各谐振于发射和接收频率。
接收端滤波器谐振于发射频率，并防指发射功率串入接收机，发射端滤波器谐振于接收频率。
有些双工器不标发射和接收端而只标LOW和HIGH ,如某双工器LOW=450, HIGH=460, 表示LOW端可联接４５０兆接收机HIGH端联接４６０兆发射机，也可将LOW端联接４５０兆发射机,HIGH端联接４６０兆接收机，收发频率可颠倒使用，但是不能将发射频率４６０的机器接置双工器４５０兆一端以免损坏电台和双工器。
双工器选用：应根据电台发射接收频率定制双工器。
４００兆收发频率差10MHZ双工器的工作带宽在＋－２５０kHZ可保证隔离度９０db左右，单频点工作隔离度可达１２０db..当使用频率超过双工器额定带宽时，收发隔离度将急剧下降发射驻波增大，接收电路因受发射部分影响灵敏度下降不能正常工作。
业余无线中转台U段一般收发差５兆HZ 使用的双工器采用窄带设计，可保证隔离度不下降但工作带宽变窄为＋－１００KHZ. 实践证明使用双工器比用两颗天线收发效果要好。
双工器的原理双工器的结构双工器，又称天线共用器，是一个比较特殊的双向三端滤波器。
双工器既要将微弱的接受信号藕合进来，又要将较大的发射功率馈送到天线上去，且要求两者各自完成其功能而不相互影响一般的双工器由螺旋振腔体构成，由于其工作频率高，分布参数影响较大 常做成一个密封套体，各信号馈线均用屏蔽效果较好的同轴电缆 腔体形材也要求一定的光洁度，为利于散热，外观常为黑色，三个信号端一般采用标准高频接插件Ｑ９或Ｌ１６型高频插座无线通讯对双工器的要求双工器用于移动通信和在野外作为无人值守的中转台工作，其本身就决定了它的使用环境和工作条件。

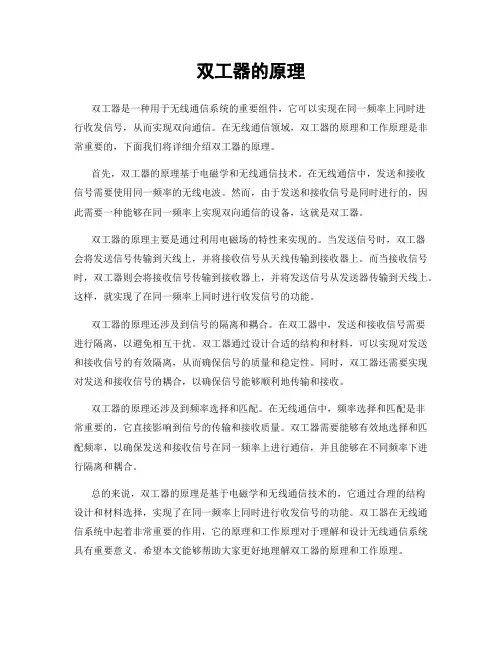

双工器的原理
双工器的原理双工器是一种用于无线通信系统的重要组件，它可以实现在同一频率上同时进行收发信号，从而实现双向通信。
在无线通信领域，双工器的原理和工作原理是非常重要的，下面我们将详细介绍双工器的原理。
首先，双工器的原理基于电磁学和无线通信技术。
在无线通信中，发送和接收信号需要使用同一频率的无线电波。
然而，由于发送和接收信号是同时进行的，因此需要一种能够在同一频率上实现双向通信的设备，这就是双工器。
双工器的原理主要是通过利用电磁场的特性来实现的。
当发送信号时，双工器会将发送信号传输到天线上，并将接收信号从天线传输到接收器上。
而当接收信号时，双工器则会将接收信号传输到接收器上，并将发送信号从发送器传输到天线上。
这样，就实现了在同一频率上同时进行收发信号的功能。
双工器的原理还涉及到信号的隔离和耦合。
在双工器中，发送和接收信号需要进行隔离，以避免相互干扰。
双工器通过设计合适的结构和材料，可以实现对发送和接收信号的有效隔离，从而确保信号的质量和稳定性。
同时，双工器还需要实现对发送和接收信号的耦合，以确保信号能够顺利地传输和接收。
双工器的原理还涉及到频率选择和匹配。
在无线通信中，频率选择和匹配是非常重要的，它直接影响到信号的传输和接收质量。
双工器需要能够有效地选择和匹配频率，以确保发送和接收信号在同一频率上进行通信，并且能够在不同频率下进行隔离和耦合。
总的来说，双工器的原理是基于电磁学和无线通信技术的，它通过合理的结构设计和材料选择，实现了在同一频率上同时进行收发信号的功能。
双工器在无线通信系统中起着非常重要的作用，它的原理和工作原理对于理解和设计无线通信系统具有重要意义。
希望本文能够帮助大家更好地理解双工器的原理和工作原理。
功分器、耦合器、电桥、双工器 原理与分析
功分器、耦合器、电桥、双工器原理与分析本文主要介绍通信链路上的部分无源器件，介绍器件的外观、作用、种类、主要技术指标定义和范围等。
1功分器1）功分器的作用：是将功率信号平均地分成几份，给不同的覆盖区使用。
2）种类：功分器一般有二功分、三功分和四功分3种。
功分器从结构上分一般分为：微带和腔体2种。
腔体功分器内部是一条直径由粗到细程多个阶梯递减的铜杆构成,从而实现阻抗的变换,二微带的则是几条微带线和几个电阻组成,从而实现阻抗变换.3）主要指标：包括分配损耗、插入损耗、隔离度、输入输出驻波比、功率容限、频率范围和带内平坦度。
以下对各项指标进行说明:l 分配损耗：指的是信号功率经过理想功率分配后和原输入信号相比所减小的量。
此值是理论值，比如二功分3dB，三功分是4.8dB,四功分是6dB。
（因功分器输出端阻抗不同，应使用端口阻抗匹配的网络分析仪能够测得与理论值接近的分配损耗）耦合器和三功分器图示分配损耗的理论计算方法:如上图所示。
比如有一个30dBm的信号，转换成毫瓦是1000毫瓦，将此信号通过理想3功分器分成3份的话，每份功率＝1000÷3＝333.33毫瓦，将333.33毫瓦转换成dBm＝10lg333.33=25.2dBm, 那么理想分配损耗＝输入信号－输出功率＝30－25.2=4.8dB,同样可以算出2功分是3dB，4功分是6dBl 插入损耗：指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量再减去分配损耗的实际值，（也有的地方指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量）。
插入损耗的取值范围一般腔体是：0.1dB以下；微带的则根据二、三、四功分器不同而不同约为：0.4~0.2dB、0.5~0.3dB、0.7~0.4dB。
插损的计算方法：通过网络分析仪可以测出输入端A到输出端B、C、D的损耗，假设3功分是5.3dB,那么，插损＝实际损耗－理论分配损耗＝5.3dB-4.8dB=0.5dB.微带功分器的插损略大于腔体功分器,一般为0.5dB左右,腔体的一般为0.1dB左右。
双工器的工作原理
双工器的工作原理双工器是一种通信设备，它能够在同一条通信线路上同时实现双向通信，即同时进行发送和接收数据。
双工器常用于无线通信系统、计算机网络、电信传输等各个领域。
它的主要工作原理包括频分双工和时分双工两种。
频分双工（Frequency Division Duplex，FDD）是指通过将发送和接收数据的频段互相分隔开来实现双向通信。
在频分双工中，发送和接收数据的信号在频域上是互不重叠的，即分别分配给发送和接收方不同的频段。
这样，发送方只会发射特定的频率信号，而接收方只会接收其他频率信号。
例如，使用频分双工的手机通信系统中，手机A会使用一片频段进行通信，而手机B则是使用另一片频段进行通信。
因此，手机A可以同时发送和接收数据，而手机B也可以同时发送和接收数据，实现双向通信。
时分双工（Time Division Duplex，TDD）是指通过时间上的分割来实现双向通信。
在时分双工中，发送和接收数据的时间片段交替进行。
发送方在某个时间段内发送数据，然后接收方在之后的时间段内接收数据。
这种方式要求双工器能够精确地按照时间划分发送和接收数据的时间段，并能够在不同的时间段切换发送和接收的功能。
例如，在无线网络中，TDD方式被广泛应用于Wi-Fi通信。
发送方和接收方通过预定好的时间片段来交替发送和接收数据，从而实现双向通信。
无论是频分双工还是时分双工，双工器的设计都要解决两个主要问题：信号的隔离和信号的调度。
信号的隔离是指在双工器中，要保证发送和接收的信号互不干扰。
在频分双工中，发送和接收信号的频率范围不同，可以通过滤波器等方式来实现信号的分隔。
在时分双工中，发送和接收信号的时间段不同，可以通过开关等方式来控制信号的切换。
信号的调度是指在双工器中需要控制发送和接收数据的时机。
在频分双工中，需要确保发送方和接收方在同一时间内只进行发送或接收操作。
这可以通过时间同步来实现，即发送方和接收方根据预定好的时钟信号来同步工作。
时分双工工作原理
时分双工工作原理
时分双工（Time-division duplex，TDD）是一种用于无线通信
系统的工作原理。
在传统的通信系统中，双工通信需要两个独立的频带来实现同时的双向通信。
而在TDD系统中，发送和
接收的时间被划分成不同的时隙，通过在不同的时隙进行发送和接收来实现双向通信。
TDD系统通过划分时间片来实现发送和接收的切换。
在每个
时间片中，系统会在一段时间内进行发送操作，然后在另一段时间内进行接收操作。
这样，发送和接收操作可以交替进行，从而实现了双向通信的效果。
TDD系统的工作原理基于以下几个关键点：时隙划分、同步、时隙长度控制和自适应调整。
首先，时隙划分是将传输的时间切分成固定长度的时隙，其中一部分用于发送，另一部分用于接收。
其次，系统需要保持发送和接收的同步，以确保数据的准确传输。
时隙长度的控制是根据系统需求，动态调整发送和接收时隙的长度。
最后，系统还需要根据网络负载和干扰等情况进行自适应调整，以保持通信的稳定性和性能。
通过这种时分的方式，TDD系统能够在同一个频带上实现双
向通信，从而节省了频谱资源并提高了系统的效率。
这种工作原理在许多现代无线通信系统中得到了广泛应用，如蜂窝移动通信、无线局域网以及其他各种无线通信网络。

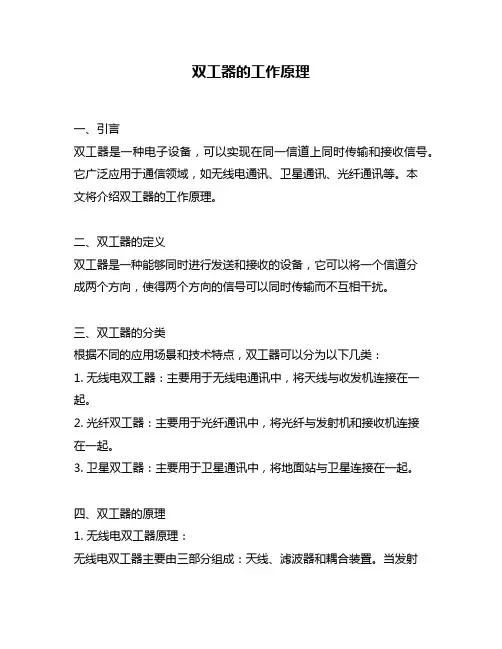

双工器的工作原理
双工器的工作原理一、引言双工器是一种电子设备，可以实现在同一信道上同时传输和接收信号。
它广泛应用于通信领域，如无线电通讯、卫星通讯、光纤通讯等。
本文将介绍双工器的工作原理。
二、双工器的定义双工器是一种能够同时进行发送和接收的设备，它可以将一个信道分成两个方向，使得两个方向的信号可以同时传输而不互相干扰。
三、双工器的分类根据不同的应用场景和技术特点，双工器可以分为以下几类：1. 无线电双工器：主要用于无线电通讯中，将天线与收发机连接在一起。
2. 光纤双工器：主要用于光纤通讯中，将光纤与发射机和接收机连接在一起。
3. 卫星双工器：主要用于卫星通讯中，将地面站与卫星连接在一起。
四、双工器的原理1. 无线电双工器原理：无线电双工器主要由三部分组成：天线、滤波器和耦合装置。
当发射机发出信号时，信号通过耦合装置进入天线并发射出去；当信号到达天线时，它通过耦合装置进入滤波器，滤波器会将接收机所需要的信号通过，而将发射机的信号阻挡掉，从而实现发送和接收的分离。
2. 光纤双工器原理：光纤双工器主要由两部分组成：耦合器和光学滤波器。
当发射机发出光信号时，信号通过耦合器进入光纤并传输出去；当信号到达双工器时，它通过耦合器进入光学滤波器，滤波器会将接收机所需要的信号通过，而将发射机的信号阻挡掉。
这样就实现了发送和接收的分离。
3. 卫星双工器原理：卫星双工器主要由两部分组成：上行通道和下行通道。
上行通道是地面站向卫星发送数据的通道，下行通道是卫星向地面站发送数据的通道。
在卫星上，上行与下行之间采用频率隔离技术实现分离。
五、双工器的应用1. 无线电双工器应用：无线电双工器广泛应用于无线电通讯中，在手机、对讲机、车载电台等设备中都有应用。
2. 光纤双工器应用：光纤双工器广泛应用于光纤通讯中，如光纤局端、广域网、数据中心等。
3. 卫星双工器应用：卫星双工器广泛应用于卫星通讯中，如卫星电话、卫星电视等。
六、总结双工器是一种能够实现在同一信道上同时传输和接收信号的设备，它可以将一个信道分成两个方向，使得两个方向的信号可以同时传输而不互相干扰。
双工器定义和工作原理
什么是双工器什么是双工器双工器是异频双工电台，中继台的主要配件，其作用是将发射和接收讯号相隔离，保证接收和发射都能同时正常工作.它是由两组不同频率的阻带滤波器组成，避免本机发射信号传输到接收机。
一般双工器由六个阻带滤波器（陷波器）组成，各谐振于发射和接收频率。
接收端滤波器谐振于发射频率，并防指发射功率串入接收机，发射端滤波器谐振于接收频率。
有些双工器不标发射和接收端而只标LOW和H IGH ,如某双工器L OW=450, HIGH=460, 表示LOW端可联接４５０兆接收机HIGH端联接４６０兆发射机，也可将LOW端联接４５０兆发射机,HIGH端联接４６０兆接收机，收发频率可颠倒使用，但是不能将发射频率４６０的机器接置双工器４５０兆一端以免损坏电台和双工器。
双工器选用：应根据电台发射接收频率定制双工器。
４００兆收发频率差10MHZ双工器的工作带宽在＋－２５０kHZ可保证隔离度９０db左右，单频点工作隔离度可达１２０db..当使用频率超过双工器额定带宽时，收发隔离度将急剧下降发射驻波增大，接收电路因受发射部分影响灵敏度下降不能正常工作。
业余无线中转台U段一般收发差５兆HZ 使用的双工器采用窄带设计，可保证隔离度不下降但工作带宽变窄为＋－１００KHZ. 实践证明使用双工器比用两颗天线收发效果要好。
双工器的原理双工器的结构双工器，又称天线共用器，是一个比较特殊的双向三端滤波器。
双工器既要将微弱的接受信号藕合进来，又要将较大的发射功率馈送到天线上去，且要求两者各自完成其功能而不相互影响一般的双工器由螺旋振腔体构成，由于其工作频率高，分布参数影响较大 常做成一个密封套体，各信号馈线均用屏蔽效果较好的同轴电缆 腔体形材也要求一定的光洁度，为利于散热，外观常为黑色，三个信号端一般采用标准高频接插件Ｑ９或Ｌ１６型高频插座无线通讯对双工器的要求双工器用于移动通信和在野外作为无人值守的中转台工作，其本身就决定了它的使用环境和工作条件。
空腔双工器的原理和调试
空腔双工器的原理和调试双工器是有着尖锐的调谐持性的装置，用来隔离接收和发射。
它允许一根天线完成发射和接收，而不用担心发射装置的射频能量去轰击接收机。
当然，那样做必须将发射频率和接收频率分开，称为频差。
在2米波段的频差是600KHZ；在70Cm波段有着较大的宽度，是5MHZ。
通常，双工器工作在狭窄的通频带上，有着不可思议的陡峭的截止曲线。
不同于一般意义上的高通或低通滤波器。
有好几种方法来实现双工器，业余上常用空腔和相位线的方法。
《ARRL》手册上有详尽的工作原理。
《ARRL》手册上也给出了六空腔的双工器，之后又解释了其工作原理。
我也按照做了一个并让它工作，但我发现这个设计调谐起来非常困难，信噪比也一直不稳定，所以我不想在这里介绍它们。
我相信，现在已经有调谐简单实际可行的双工器被设计制造出来了。
我一直推崇的一款双工器是名叫"华康"(Wacom)的设计。
它用4个8吋的腔体构成“带通(band pass)/带阻(band reject)”模式。
借助于高Q值的腔体和良好的设计，Wacom 仅用4个腔体就有相当于6个腔体的良好表现。
唯一的缺点是费用较高。
图一详细给出了它的结构，其中两个腔体组成一组与发射机输出端连接；另外两个与接收机输入端连接。
用“T”型接头将它们连接起来，再通过同轴电缆与天线相连。
图一四腔带通/带阻双工器连接图每个腔体都有二个功能。
第一，必须通过想得到的信号（即带通或通带）；第二，必须尽可能阻止不想要的信号（即带阻或阻带）。
在（图2）中我给出了用于发射的空腔滤波器典型响应曲线。
请注意，它在145.37MHZ的发射频率上通过了几乎所有的信号，并且在接收频率处，即低于发射频率600KHZ处有着-30dB+的衰减。
同样，两个接收腔体也精确地匹配，除了它们的通频点在144.77MHZ的接收频率上外，它们阻带的谷点都在发射频率145.37MHZ上。
这样，发射腔体将滤除发射机所产生的较宽频带上的噪声（殘余发射）使其不进入接收机，而接收腔体也将滤除发射机产生的射频功率使其不进入接收机。
双工器工作原理
双工器工作原理
双工器是一种用于同时实现双向数据传输的设备。
它基于两条信号线（线路或通道），使得两个设备可以在相同的时间段内进行双向通信。
双工器的工作原理基于时间分割和信号调制。
当一个设备发送数据时，双工器会将发送数据的信号解调并分割成两个独立的信号，一个用于发送到接收设备，另一个用于发送到发送设备。
这个过程是通过时间分割实现的，即在每个时间片段内，只有一个设备可以发送或接收数据。
在每个时间片段内，发送设备将其数据信号调制成特定的频率或编码，以便接收设备能够正确解调并恢复数据。
同样地，接收设备也会对接收到的数据信号进行解调和解码，以获取发送设备所发送的数据。
双工器使用时序和信号解调技术保证了双向数据传输的同时性。
通过精确的时序控制，发送和接收设备可以在非重叠的时间段内进行通信，确保数据的发送和接收不会发生冲突。
总之，双工器通过时间分割和信号调制的方式，实现了双向数据传输。
它能够将来自不同设备的数据进行分割和组合，使双向通信成为可能。
这种工作原理为各种通信系统和设备提供了有效的双向数据传输解决方案。
功分器耦合器电桥双工器原理与分析
功分器耦合器电桥双工器原理与分析功分器原理与分析：功分器（Power Divider），也称功分耦合器，是一种用于将输入信号分配到多个输出端口的电路器件。
其基本原理是将输入的信号能量平均分配到各个输出端口上，实现功率的分配或组合。
功分器一般由一组耦合结构和天线结构组成，可分为平衡型功分器和不平衡型功分器两种。
平衡型功分器能够将输入的信号能量平均分配到各个输出端口上，而不平衡型功分器则有一定的不平衡度。
功分器的主要优点是能实现高功率的分配和组合，同时具有低插入损耗和高隔离度的特点。
它广泛应用于无线通信、雷达、广播电视等领域的信号分配和组合。
电桥原理与分析：电桥是一种测量电阻、电容或电感值的仪器。
其基本原理是通过在电路中建立一个平衡条件，进而测量电路中一些元件的未知值。
电桥一般由四个电阻组成，其中两个电阻位于一个电桥臂上，称为“已知电阻”，另外两个电阻位于另一个臂上，称为“未知电阻”。
电桥中还包括一个滑动电阻，用于调节电桥的平衡状态。
电桥的平衡状态取决于电桥四个臂上电阻的比例关系。
当电桥平衡时，通过电压表或电流表读数为零，此时可以通过调节滑动电阻来获得未知电阻的值。
电桥的主要应用领域是测量和校准电阻、电容和电感值。
它具有高精度、灵敏度高的特点，可以实现对电子元器件参数的精确测量。
双工器原理与分析：双工器（Duplexer）用于在同一频率上实现双向传输，即同时允许发送和接收信号。
双工器的基本原理是通过利用物理效应，在发送和接收频率之间建立一种隔离，使得发送和接收信号能够同时在同一频率上进行传输。
传统的双工器采用滤波器并结合耦合器的方式来实现发送和接收信号的隔离。
具体来说，发送和接收信号通过耦合器进入双工器，然后经过滤波器进行频率分离。
发送信号会被滤波器传输到发送端，而接收信号则会被滤波器传输到接收端。
双工器的主要优点是能够实现正向和反向信号的同时传输，提高了通信效率。
它广泛应用于无线通信系统中，如手机、卫星通信等领域。
RF原理及电路解析..
返回
7
声表面滤波器（SAW）
• • •
Company Confidential
在手机中，接受信号从天线开关到接收处理电路之间采用声表面滤波器（SAW） 声表面滤波器（SAW）可以提供较宽的通频带、较低的损耗，此外有的SAW器件还集成有将非平 衡信号转换为平衡信号的功能。 SAW的滤波特性详见 SAW Data Sheet
UO1 Rdiff
UI jL L Uo 2 UI 1 1 j L L j C C
9
Rs UO2
Rs：特性阻抗 Rdiff ：输入阻抗
Company Confidential
• •
由计算可知UO1 、UO2始终有180度相差（Differential）适合在Balance系统上传输。 L、C的取值要求： f：系统中心频率 Rs：特性阻抗 Rdiff ：输入阻抗 该电路可能集成于SAW中
O/P
返回
11
锁相环（PLL）
Company Confidential
锁相环应用于滤波、频率综合、调制解调、信号与检测等多个方面。 • 锁相环四个基本构成元素 • 基本构成电路分析 • 锁相环在手机中应用举例
12
锁相环四个基本构成元素
• • • • 鉴相器（PD）鉴频器（FD）鉴相鉴频（PFD）：
17
环路低通滤波器（Low Pass Filter）
Company Confidential
phase Hale Waihona Puke etectorVCO Rz
Cz To further reduce the phase noise of the charge pump Cp R4 C4
滤波器与双工器的设计与仿真
雷 振 亚
西安电子科技大学
滤波器的简介
原理：
对电磁波信号进行过滤，让需要的信号通过，
抑制不需要的信号。实际工作中常采用工作衰减
来描述滤波器的幅值特性，即
LA 10 lg P in P L
式中，Pin 为输出端接匹配负载时滤波器输入功率
PL
为输出端接匹配负载时负载吸收功率
1.1 低通原型滤波器
实际中常采用以下四种基本低通原型：
1.
最平坦型低通原型 数学表示式为：
LA ( ) 10lg[1 (
2n ) ] 1
式中满足关系式
LAr 10lg 1
n对应于电路所需级数。
1
1.1 低通原型滤波器
① 参数指标：通带内最大衰减 L Ar，截止频率 1 ，阻 带最小衰减 LAs 以及阻带边频 s 。
换而来。
低通原型综合法，先由衰减特性综合出低通原
型，再进行频率变换，最后用微波结构实现电路
元件。
滤波器的设计
滤波器的设计过程
1.1 低通原型滤波器
集总元件低通原型滤波器是用现代网络
综合法设计微波滤波器的基础。 低通滤波器的理想化衰减-频率特性如图：
图中： 纵坐标表示衰减
横坐标为角频率
ω 0为截止频率
1.4 同轴线滤波器的设计
（2）实际元件数值的计算：
设低通原型电路为电感输入，则在n=1~15
的元件中，n为基数的是电感元件，n为偶数的是 电容元件。求元件的实际数值时，除两终端电阻都 是50欧姆外，对电感元件的归一值要乘以
' R0 1 50 ' R0 1 2 1.971109
双工器的工作原理
双工器的工作原理一、什么是双工器？双工器（Duplexer）是一种用于通信系统中的设备，它可以实现双向通信，即同时进行收发信号的操作。
在无线通信领域，双工器被广泛应用于无线电技术以及雷达系统等领域。
二、双工器的分类根据双工器的工作原理和结构，可以将其分为以下几种类型：1. 全反射式双工器全反射式双工器使用材料的反射作用来实现分离收发信号的操作。
当信号从天线传入双工器时，会被反射至相应的输出端口，而反射回来的信号则会被传入相应的接收器。
这种双工器的特点是结构简单、容量小，适用于低功率及频率较低的应用。
2. 高低通滤波器式双工器高低通滤波器式双工器使用高低通滤波器来分离收发信号。
在这种双工器中，收发信号被分别传入不同的滤波器进行频率划分，然后再通过相应的输出端口进行传输。
这种双工器适用于大功率及频率较高的应用。
3. 方向耦合式双工器方向耦合式双工器使用耦合元件来实现信号的分离。
它通过在输入和输出端口之间插入耦合元件，将收发信号耦合到相应的传输线上。
这种双工器具有较小的尺寸和较高的隔离度，适用于频段较宽的应用。
4. 动态切换式双工器动态切换式双工器可以根据信号频率进行动态切换，实现收发信号的分离。
它通过监测输入信号的频率，然后根据设定的切换规则，动态地将信号分配到相应的输出端口。
这种双工器适用于频率变化较大的应用。
三、双工器的工作原理双工器的工作原理可以简单描述为：将输入信号分离为收发两路信号，并通过相应的输出端口进行传输。
具体来说，双工器通过以下几个主要的工作步骤实现收发信号的分离：1. 信号分离收发信号从天线进入双工器后，首先需要经过信号分离的步骤。
根据双工器的类型，可以采用不同的方法进行信号分离，如反射、滤波、耦合等。
2. 信号处理分离后的收发信号需要进行进一步的处理，以便满足系统的需求。
这可能包括频率转换、幅度调整、相位校正等操作，以保证信号在传输过程中的质量和稳定性。
3. 信号传输处理后的信号通过相应的输出端口进行传输。
微波产品基础知识1(1)
微波产品基础知识1.滤波器的概念及作用:用来分开及组合不同的频率,选取需要的信号频率,抑制不需要的信号频率.2.滤波器的四种形式:低通.高频.带通.带阻.3.调谐及耦合杆:根据需要,用于调谐频率及带宽4.谐振杆:滤波器中决定谐振频率的关键器件5.飞杆:根据客户需要,改变通带外抑制度,根据其特性阻抗可分为容飞和感飞两种6.IN及OUT:射频信号输入输出端口7.N型接插件:连接器的一种,一般根据客户需要进行选定,常用的接插件还有SMA.7/16等.8.功率/电平:放大器的输出能力,一般单位为W. MW.dBm9.增益:即放大倍数,单位可表示为分贝.即dB=10Log10.插损:当某一器件或部件接入传输电路后所增加的衰减,单位用dB表示.11.驻波比:行驻波状态时,波腹电压与波节电压之比.12.耦合度:耦合端口与输入端口的功率比.单位用dB13.隔离度:本振或信号泄露到其它端口功率与原有功率之比,单位用dB14.单工:亦称单频单工制,即收发使用同一频率,由于接收和发送使用同一个频率,所以收发不能同时进行,称为单工.15.双工:亦称异频双工制,即收发使用两个不同频率,任何一方在发话的同时都能收到对方的讲话16.放大器:用以实现信号放大的电路17.滤波器:通过有用频率信号抑制无用频率信号的部件或设备.18.功分器:进行功率分配的器件19.耦合器:从主干通道中担取出部分信号的器件20.负载:终端在某一电路或电器输出端口,接收电功率的元器件.部件或装置统称为负载.对负载最基本的要求是阻抗匹配和所能承受的功率.21.环形器:使信号单方向传输的器件22.馈线:是传输高频电流的传输线.23.天线:是将高频电流或波导形式的能量变换成电磁波并向规定方向发射出去或把来自一定方向的电磁波还原为高频电流的一种设备.24.合路器:用来对RF信号进行最后一级的合路,该器件的主要用途为对两路或多路平均输入功率的RF信号进行合路,可同时将两个或两个以上的RF信号进行合路后送至天线进行发射.25.散热片:由于功率的因素导致腔体过热,主要用散热片来对合路器腔体进行散热.26.合路器印制板:运用分支线原理,进行合路的一种方式.27.双向耦合器:双向耦合器提供一个测试界面端口来监测双工器主端口和天线.定向耦合器是一个四端口装置.它允许小数量的信号越过天线通道作为系统诊断的样本.天线信号可以在前向(朝天线)或者反射(朝双工器)两个方向取样.28.驻波披警器:驻波比告警所针对的对象是对双工器天线端口的驻波比进行检测告警,驻波比从根本上来说是指在均匀无耗传输线上,电压U(z)的最大振幅值与电压U(z)的最小振幅之比.29.中心频率带通或带阻滤波器两个截止频率的几何平均值。
双向可控硅工作原理
双向可控硅工作原理简介双向可控硅（Bilateral Controlled Silicon）是一种专门用于交流电控制的半导体器件。
它通常被用于电子设备中的功率控制和开关控制，广泛应用于各个领域，如电动机驱动、电源控制等。
双向可控硅具有双向导电性能，能够控制交流电的正半周期和负半周期的导通和截止。
本文将详细介绍双向可控硅的工作原理及其应用。
工作原理双向可控硅主要由晶体管、触发电路、保护电路和继电器等组成。
它的工作原理可以分为触发、导通和截止三个阶段。
触发阶段在双向可控硅工作的触发阶段，需要通过外部的触发信号来触发晶体管的开关动作。
触发电路会将触发信号转化为适当的电压和电流波形，并将其传递给晶体管。
这样，晶体管的控制端就可以受到适当的电压和电流作用。
导通阶段当晶体管接收到触发信号后，在适当的时刻，其内部PN 结的偏置电压会达到硅控整流器的导通电平。
此时，晶体管的控制端达到启动电压，导通电流开始通过。
双向可控硅的导通电流会一直保持，直到交流电的电流达到零点，或者传感器检测到电流的异常，触发保护电路，停止导通。
截止阶段在截止阶段，当触发信号停止或者交流电流达到零点时，晶体管的控制端的电压会下降到截止电压，此时晶体管停止导通。
应用由于双向可控硅具有双向导电性能，因此可以在交流电源中实现有源功率控制和开关控制。
在工业控制系统中，双向可控硅广泛应用于以下领域：电动机驱动双向可控硅可以实现对电动机的调速控制。
通过控制双向可控硅的触发信号，可以调节电动机的电源电压和频率，从而改变电动机的转速和扭矩。
电源控制双向可控硅可以用于电源控制和UPS（不间断电源）系统中。
通过对交流电源进行控制，可以实现电源电压的稳定输出和对电源质量的改善。
灯控制双向可控硅还可以用于照明系统中的灯控制。
通过调节双向可控硅的导通角，可以实现灯光的调光控制。
温控设备双向可控硅还可以应用于温控设备中，如加热器的温度控制。
通过对双向可控硅的控制，可以实现温度的精确控制。
(完整版)双工器定义和工作原理(精)
什么是双工器???什么是双工器???双工器是异频双工电台，中继台的主要配件，其作用是将发射和接收讯号相隔离，保证接收和发射都能同时正常工作.它是由两组不同频率的阻带滤波器组成，避免本机发射信号传输到接收机。
一般双工器由六个阻带滤波器（陷波器）组成，各谐振于发射和接收频率。
接收端滤波器谐振于发射频率，并防指发射功率串入接收机，发射端滤波器谐振于接收频率。
有些双工器不标发射和接收端而只标LOW和HIGH ,如某双工器LOW=450, HIGH=460, 表示LOW端可联接４５０兆接收机HIGH端联接４６０兆发射机，也可将LOW端联接４５０兆发射机,HIGH端联接４６０兆接收机，收发频率可颠倒使用，但是不能将发射频率４６０的机器接置双工器４５０兆一端以免损坏电台和双工器。
双工器选用：应根据电台发射接收频率定制双工器。
４００兆收发频率差10MHZ双工器的工作带宽在＋－２５０kHZ可保证隔离度９０db左右，单频点工作隔离度可达１２０db..当使用频率超过双工器额定带宽时，收发隔离度将急剧下降发射驻波增大，接收电路因受发射部分影响灵敏度下降不能正常工作。
业余无线中转台U段一般收发差５兆HZ 使用的双工器采用窄带设计，可保证隔离度不下降但工作带宽变窄为＋－１００KHZ. 实践证明使用双工器比用两颗天线收发效果要好。
双工器的原理双工器的结构双工器，又称天线共用器，是一个比较特殊的双向三端滤波器。
双工器既要将微弱的接受信号藕合进来，又要将较大的发射功率馈送到天线上去，且要求两者各自完成其功能而不相互影响一般的双工器由螺旋振腔体构成，由于其工作频率高，分布参数影响较大常做成一个密封套体，各信号馈线均用屏蔽效果较好的同轴电缆腔体形材也要求一定的光洁度，为利于散热，外观常为黑色，三个信号端一般采用标准高频接插件Ｑ９或Ｌ１６型高频插座无线通讯对双工器的要求双工器用于移动通信和在野外作为无人值守的中转台工作，其本身就决定了它的使用环境和工作条件。
