总平面图的设计和画法 手绘总平面图分析

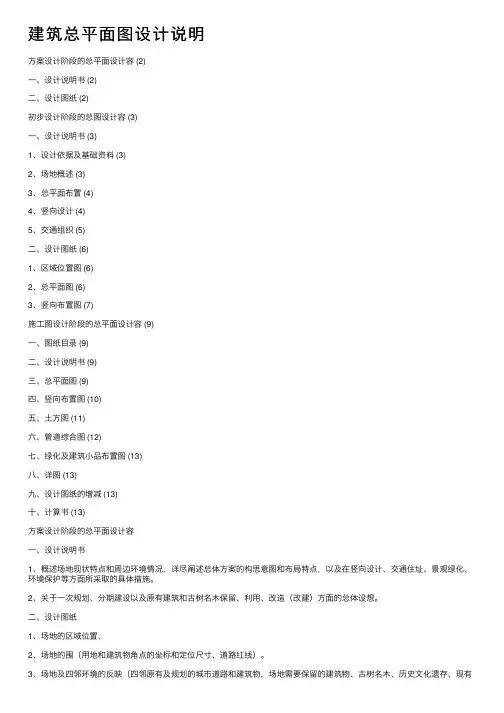

建筑总平面图设计说明
建筑总平⾯图设计说明⽅案设计阶段的总平⾯设计容 (2)⼀、设计说明书 (2)⼆、设计图纸 (2)初步设计阶段的总图设计容 (3)⼀、设计说明书 (3)1、设计依据及基础资料 (3)2、场地概述 (3)3、总平⾯布置 (4)4、竖向设计 (4)5、交通组织 (5)⼆、设计图纸 (6)1、区域位置图 (6)2、总平⾯图 (6)3、竖向布置图 (7)施⼯图设计阶段的总平⾯设计容 (9)⼀、图纸⽬录 (9)⼆、设计说明书 (9)三、总平⾯图 (9)四、竖向布置图 (10)五、⼟⽅图 (11)六、管道综合图 (12)七、绿化及建筑⼩品布置图 (13)⼋、详图 (13)九、设计图纸的增减 (13)⼗、计算书 (13)⽅案设计阶段的总平⾯设计容⼀、设计说明书1、概述场地现状特点和周边环境情况，详尽阐述总体⽅案的构思意图和布局特点，以及在竖向设计、交通住址、景观绿化、环境保护等⽅⾯所采取的具体措施。
2、关于⼀次规划、分期建设以及原有建筑和古树名⽊保留、利⽤、改造（改建）⽅⾯的总体设想。
⼆、设计图纸1、场地的区域位置、2、场地的围（⽤地和建筑物⾓点的坐标和定位尺⼨、道路红线）。
3、场地及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地需要保留的建筑物、古树名⽊、历史⽂化遗存、现有地形与标⾼、⽔体、不良地质情况）。
4、场地拟建道路、停车场、⼴场、绿地及建筑物的布置并表⽰出主要建筑物与⽤地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。
5、拟建建筑物的名称、出⼊⼝位置、层数与设计标⾼以及地形复杂是主要道路、⼴场的控制标⾼。
6、指北针或风玫瑰图、⽐例。
7、根据需要绘制下列反映⽅案特性的分析图：功能分区、空间组合及景观分析、交通分析（⼈流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、⽇照分析、分期建设等。
⼀般情况下，做到以下深度即可满⾜常规要求：场地区域位置图：⼤城市应包括城市位置的区域位置；现状图：拟建主要的建筑物的名称、位置、层数与设计标⾼，控制标⾼。
建筑总平面图
建筑总平面图与首页图
建筑总平面图简称为总平面图 1、总平面图的形成 建筑总平面图是假设在建设区的 上空向下投影所得的水平投影图。
2、总平面图的作用
总平面图主要表达拟建房屋的位置和朝向， 与原有建筑物的关系，周围道路、绿化布 置及地形地貌等内容。 它可作为拟建房屋定位、施工放线、土方 施工以及施工总平面布置的依据。
草坪
6、首页图
首页图是建筑施工图的第一页，它的内容一般包括：图纸目录、设 计总说明、建筑装修及工程做法、门窗表等
6、首页图
（6）看新建房屋的标高。 （7）了解道路交通及管线布置情况 。主要表示道路位置、走向以及与新建建筑的联系等。 （8）了解绿化、美化标高 新建房屋的底 层平面轮廓
计划建造 的房屋 房屋的层数
花坛 室外整平地坪 的绝对标高 应拆除的 建筑物 阔叶乔木
（1）看图名、比例、图例及有关的文字说明 。 （2）了解拟建建筑、原有建筑物位置、形状。 • 在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建的预留地或建 筑物、拆除的建筑物和新建的地下建筑物或构筑物，当我们阅读总平面图时，要区分哪些是 新建建筑物、哪些是原有建筑物。在设计中，为了清楚表示建筑物的总体情况，一般还在总 平面图中建筑物的右上角以点数或数字表示楼房层数。
工厂设计--总平面图设计 ppt课件
间、面包车间、乳粉车间、炼乳车间、消毒乳车间、麦乳
精车间、综合利用车间等。
2.辅助车间 机修车间、中心试验室、化验室等。 3.仓库 原料库、冷库、包装材料库、保温库、成品库、
危险品库、五金库、各种堆场、废品库、车库等。
ppt课件
37
4.动力设施 发电间、变电所、锅炉房、制冷机 房、空压机房和真空泵房等。 5.供水设施 水泵房、水处理设施、水井、水塔、 水池等。 6.排水系统 废水处理设施 7.全厂性设施 办公室、食堂、医务室、浴室、厕 所、传达室、汽车房、自行车棚、围墙、厂大门、 员工俱乐部、图书馆、员工宿舍等。
ppt课件
10
（七）厂区各建筑物布置也应符合规划要求，同时 合理利用地质、地形和水文等自然条件
1.合理确定建筑物、道路的标高（不受洪水影响、排水 顺畅、节约土石方工程）
土木工程中，常见的土石方工程有： 场地平整、基坑(槽) 与管沟开挖、路基开挖、人防工程开挖、地坪填土，路基填 筑以及基坑回填。
2.在坡地、山地建工厂，可采用不同标高安排道路及建 筑物，即合理的竖向布置，但必须注意设置护坡及防洪 渠，以防山洪影响。（护坡指的是为防止边坡受冲刷，在 坡面上所做的各种铺砌和栽植的统称 ） （八）相互影响的车间，尽量不要放在同一建筑物内，但 相似车间应尽量放在一起，以提高场地利用率
ppt课件
13
四、总平面设计的内容
粮食工厂的一字形布置
ppt课件
14
粮食工厂的Πpp字t课件形布置
15
粮食工厂的L字形布置
ppt课件
16
（2）辅助车间的布置 辅助车间的位置一是要围绕着主车间，二
是要靠近其服务的主车间或其服务的对象。
1）锅炉房：
A、尽可能布置在用汽较多的地方。以缩 短管线，减小压力和热能损耗。
教你如何绘制好施工现场总平面布置图
教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。
现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。
施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。
3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。
4、各种建筑材料构件、加工品、施工机械和运输工具一览表（含需要数量及外廓尺寸等信息），以便规划工地内部的储放场地和运输线路。
5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。
6、《建设工程施工现场消防安全技术规范》GB 50720-2011 、《施工现场临时建筑物技术规范》JGJ/T 188-2009 。
7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。
2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。
2、主要施工机械设备的布置满足施工需求。
3、最大限度的压缩场内运输距离，尽可能避免二次搬运。
4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。
5、充分考虑劳动保护，环境保护，技术安全，消防要求等。
6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

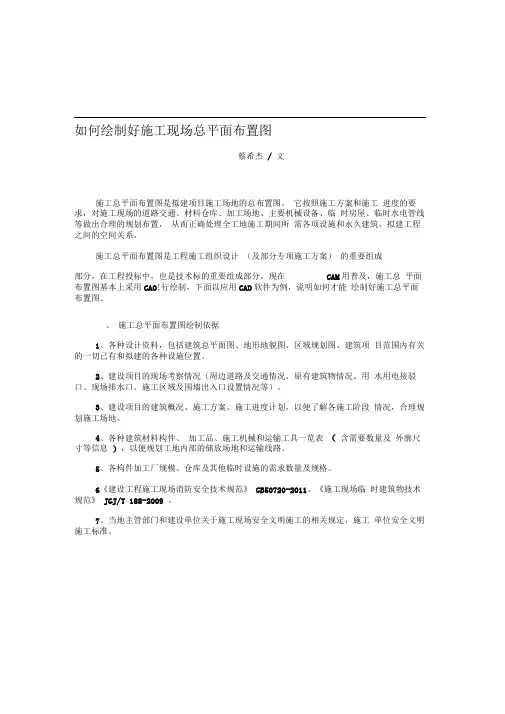

如何绘制好施工现场总平面图
如何绘制好施工现场总平面布置图蔡希杰/ 文施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。
现在CAM用普及，施工总平面布置图基本上采用CAO!行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。
、施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。
3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。
4、各种建筑材料构件、加工品、施工机械和运输工具一览表（含需要数量及外廓尺寸等信息），以便规划工地内部的储放场地和运输线路。
5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。
6《建设工程施工现场消防安全技术规范》GB50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009 。
7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。
三、施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。
2、主要施工机械设备的布置满足施工需求。
3、最大限度的压缩场内运输距离，尽可能避免二次搬运。
4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。
5、充分考虑劳动保护，环境保护，技术安全，消防要求等。
6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
施工总平面布置及施工总平面图
施工总平面布置及施工总平面图根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。
施工平面布置图见附表四：施工总平面图1、现场实际情况（1）本工程场地在原操场范围内，具有良好的交通条件；现场场地宽敞。
（2）施工用水、用电根据业主指定位置自行接入现场,现在场地周围排水沟渠已经处理完毕,在开工后,场内施工排水可以经过处理后排放;现场基本具备“三通一平”条件，可以进场进行施工工作；2、总体规划（1）封闭施工公司在施工过程中将采取封闭施工进行施工作业，封闭施工主要是:采用彩钢板围墙将施工现场与外部做封闭，并且设置专人值班避免无关人员进入现场；对建筑实体外围采取脚手架及安全网做立面及平面封闭，保持整洁美观文明，避免高空坠物伤人事件出现。
（2）场内道路场内道路为原有操场，地面硬度基本符合施工荷载要求。
（3）生产性临时设施生产性临时设施包括材料房（堆放小型配件、工具、劳动保护用品、生活用品等）、配电房、钢筋加工场（作为钢筋加工、焊接的主要生产场地）。
具体情况见附表五：临时用地表（4）办公临时设施包括值班室（作为保卫、进场人员登记场所）、办公室（管理人员办公、会议场所）。
办公室为一层，包括建设单位现场办公及休息面积详见后附临时用地表。
（5）临时材料堆放场地现场辅助材料堆放场地分区堆放，考虑施工就位方便，采用露天堆放钢管、模板、构配件等。
配备防雨、防风材料。
钢筋堆放区在钢筋加工场旁边设置，搭棚遮盖。
三、施工用水管网1．水源选择根据业主安排水井或水源进行取水。
施工现场用水计划：根据钻井水泵临时抽水系统，现场用水控制用量，严禁浪费，随用随关，保持现场地面无积水，严禁在施工现场生活用水，以防污染和泄露造成地面积水影响施工，作业地点采用胶管输通水源，使用前的先检查胶管有无破损，破损的胶管禁止使用，现场用水由综合管理部管理，定期检查和维修水泵。
二维建筑总平面图绘制
• 定位编号要写在直径为8MM的圆圈里
• 若要对次要构件编号则采用附加定位轴线表示，其规则用分数表示，两根轴 线间的附加轴线，分母表示前一轴线的编号，分子表示附加轴线的编号，且 均使用阿拉伯数字标注；第一道纵向线与第一道水平线之前的附加线分母用 01、0A表示（如图所示）
900*600
门的形式
防盗门 木门 木门 木门 卷帘门 木门 铝合金平开门 铝合金上悬窗 铝合金平开窗 铝合金平开窗 铝合金推拉窗 铝合金推拉窗 铝合金推拉窗
备注（有关说明）
精选ppt
分析线2
分析线1
某居民楼的精平选p面pt 图
二、绘制如图所示的网线结构（先打开“建筑样板图”；主要命令有：直线、偏移 、修剪、镜像等）
）
精选ppt
房间门窗型号标注结精果选图ppt
四、建筑平面图的尺寸标注（注意：标注规范，增强可阅读性） （一）细部尺寸标注 1、主要命令：构造线、偏移、修剪、线性与连续性标注、编辑标注。 2、基本思路（设置尺寸层为当前层） ——用构造线构造与阳台（横向）、墙体（纵向）外缘相切的标注辅助线； ——用偏移使标注辅助线向外偏移1000个绘图单位； ——用线性标注标注基准尺寸，再用连续性标注标注其他尺寸（ 尺寸线距标
合“阵列”命令完成全部房间的标注。（如下图）
精选ppt
房间面积标注结果
精选ppt
三、平面图门窗型号标注（命令：单行文字（DT）,镜像（MI）,阵列（AR） ）
• 暂时关闭“文本层、面积层”，并设置“门窗层”为当前图层，颜色为蓝色。 • 标注样式为“simplex”，字高为300，先纵向标注，再横向标注一单元（如图
总平面图分析
一、背景概述该项目为贵州草塘千年古邑旅游景区规划设计总平面图，用传统的方式，适宜居住和游憩的尺度，营造一个适宜当地传统氛围的场所。
用地面积331614㎡，建筑总面积162174.7㎡，容积率0.49，绿地率45%。
一、总平面图分析1、政策性该地域历史悠久，文化底蕴深厚，凭此打造旅游景区。
所以在规划设计时参考《中华人民共和国城乡规划法》、《中华人民共和国文物保护法》、《城市规划编制办法》（建设部令146号）、《风景名胜区规划规范》GB50298-90、《城市用地分类及规划建设用地标准》GBJ137-90、《城市居住区规划设计规范（2002年版）》GB50180-93等，设计需符合当地城市总体规划和旅游规划以及其它相关城市规划技术标准、技术规范。
统一控制建筑高度，规划区内最高建筑高度控制在16m一下，一般建筑均设在三层以下。
2、经济性该区域有猴场会议会址、宋钦故居、古戏楼等多处文物，耍龙舞狮习俗源远流长，生态资源丰富。
因此，凭借建设旅游区的契机，在规划用地上划分商住用地区域。
考虑商业服务设施的辐射带动作用，主要在规划片区内的南侧靠近城市过境道路布置，少量分布于古建周边以及水系周边布置，作为服务于文化景区的商业文化建筑，占街区的大多数街面，同时结合入口处景观标志点的塑造，打造街区的商业服务氛围。
既方便游客和街区居民，又可辐射规划用地外的其他县区。
3、创造性规划区用地布局结构为“一心、一轴、多组团”，规划利用地形特点，在中央山体制高点布置景观核心，成为整个规划区的规划核心；同时根据地貌特点，在山体和山谷交界处规划道路轴线，成为区内滚动发展的主要轴线，利用山谷平坦地带设置景观轴线，以提升居住品质。
建筑风格较为古朴，以呈现古镇气息。
建筑采用围合式布置，呈现相对较集中的公共空间，沿滨河形成景观轴线，周围分布景观节点。
4、技术性道路交通系统规划城市道路：以过境交通为本地块主要的对外交通联系，以规划的城市干道作为本地块的交通主道路。
总平面图的设计和画法第二部分经典手绘总平面图分析优质PPT
总平面图 MASTER PLAN
总平面图的设计与画法 李旅
第二部分 经典手绘总平面图分析
老徐 博涛手绘总图分析
总平面图的设计与画法 李旅 总平面图的设计与画法 李旅 第二部分 经典手绘总平面图分析 总平面图 MASTER PLAN 老徐 博涛手绘总图分析 总平面图的设计与画法 李旅 总平面图 MASTER PLAN 总平面图的设计与画法 李旅 第二部分 经典手绘总平面图分析 总平面图 MASTER PLAN 总平面图 MASTER PLAN 总平面图 MASTER PLAN 总平面图的设计与画法 李旅 总平面图的设计与画法 李旅 总平面图 MASTER PLAN
第二部分 经典手绘总平面图分析 总平面图 MA图分析 总平面图的设计与画法 李旅 第二部分 经典手绘总平面图分析 总平面图 MASTER PLAN 总平面图 MASTER PLAN 总平面图 MASTER PLAN 总平面图 MASTER PLAN 第二部分 经典手绘总平面图分析 总平面图 MASTER PLAN 第二部分 经典手绘总平面图分析 总平面图的设计与画法 李旅 总平面图的设计与画法 李旅 总平面图的设计与画法 李旅 总平面图 MASTER PLAN
第二讲 总平面分析图
我们一般在做设计的时候， 无论是那种设计,总图及功能、流 线、景观分析图的都必须有的. 可见他们的重要性。
总平面图
功能分析图 竖向分析图
总平面图
流线分析图
分享事物或现象的结构和 功能的方法，称之为功能分析。
主要用于表达用地红线内 设计方案的基本功能分区，一 般用不同色块表示。
要有图例表达，位于明显 的位置。
底图颜色以灰色调为主， 也可以是简单的线条轮廓。
图例
食品加工区
生产配套区
四、总平面流线分析图
流线（交通）分析，必须依 照容量分析和物业出入口的布 置，对周围路网进行交通组织 分析，对于区域性开发项目， 还需对其内部路网的交通组织 进行考虑。
功能分析图
食品加工区
2020/8/3
此处添加公司信息
11
如：主次干道 人车分流
多用带箭头虚线表达
五、总平面景观分析图
景观分析：即设计之初综合建筑 形态及场地设计表达场地景观的利 用性设计分析。
多用景观节点、景观轴线、景观 辐射、景观区等表达表达。
景观节点：主次之分，多用气泡 （圆圈）表示。
景观轴：多用粗虚线表示。 景观辐射：多用箭头表示。 景观区：多用气泡（圆圈）表示。
景观分析图
消防分析图
日照分析图
2020/8/3
此处添加公司信息
4
二、分析图的目的
1、方案前绘制。协助设计师完成方案构思，理顺设计思路，表达设计意图。
彰显设计功底 完成方案构思 丰富图面效果 表达设计意图
二、分析图的目的
建筑总平面图
线上打叉。
建筑总平面图
建筑总平面图 - 图示内容：
5、附近的地形地物，如等高线、道路、水沟、河流、池塘、土坡等。 6、指北针和风向频率玫瑰图 7、绿化规划、管道布置 8、道路(或铁路)和明沟等的起点、变坡点、转折点、终点的标高与 坡向箭头。
建筑总平面图 – 设计要求
1.注明城市道路中线（中粗点划线表示）及道路红线（细实 线表示）及其控制点坐标和道路宽度； • 2.注明用地界线及转角座标（与市规划局出具的用地界限图 的座标一致）； • 3.用地内的道路、硬地、停车位及其它小品用细实线表示、 绿地用细点（专用符号）表格； • 4.市政设施须按专业符号表示其位置、平面形状并注明名称， 市政管线须标出控制点实测坐标及国家规定的保护范围； • 5.注明原有建筑物（细实线表示）和拟拆除建筑物（细虚线 表示）及各部分层数、尺寸； • 6.注明规划建筑（粗实线表示）和报建建筑（粗实线加细阴 影线表示）各部分的层数、外包尺寸和名称，并注明建筑最凸部分 （阳台、雨篷等）与周围建筑、用地红线的距离；
建筑总平面图
建筑总平面图也是房屋及其他设施施工的定位、土方施工以及 绘制水、暖、电等管线总平面图和施工总平面图的依据。 •在建筑总平面图中应包括以下内容: •总平面图 •(1)保留的地形和地物; •(2)测量坐标网、坐标值，场地范围的测量坐标(或定位尺寸)，道 路红线、建筑控制线，用地红线; •(3)场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位 尺寸)和主要建筑物及构筑物的位置、名称、层数、间距; •(4)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池等 隐蔽工程用虚线表 •(5)与各类控制线的距离，其中主要建筑物、构筑物应标注坐标 •(或定位尺寸)、与相邻建筑物之间的距离及建筑物总尺寸、名称 (或编号)、层数;
建筑施工图-总平面
场地规划
根据规划方案，绘制出场 地布局、绿化带、广场等。
建筑物规划
根据规划方案，绘制出建 筑物位置、高度、层数等。
标注文字与尺寸
文字标注
在图纸上标注必要的文字说明，如建筑名称、道路名称、地 物名称等。
尺寸标注
对图纸上的各个要素进行准确的尺寸标注，以便于施工时进 行定位和放线。
绘制指北针和图例
指北针
总平面图的内容与作用
内容
主要包括建筑物、构筑物的平面形状和尺寸，地形、地貌，道路、管线，绿化 等。
作用
总平面图是进行建筑工程设计和施工的重要依据，它能够指导施工，帮助施工 人员了解工程概况，解决施工中的问题，同时也是工程管理和规划的重要资料。
总平面图的绘制要求
01
02
03
04
比例尺
总平面图的绘制比例尺一般为 1:500, 1:1000或1:2000，根据 实际情况选择合适的比例尺。
详细描述
住宅小区总平面图案例通常包括建筑物的平面布置、楼层高度、建筑风格等信息，同时还会标注出小 区内的道路交通、停车位、绿化景观等元素。此外，该案例还会展示出小区的规划设计理念，如人车 分流、绿色生态等。
商业中心总平面图案例
总结词
商业中心总平面图案例展示了商业中心的整体布局和规划，包括商铺、餐饮、娱乐等设施的分布、人流和物流的 组织等。
04 总平面图的审批与修改
总平面图的审批流程
初步审查
审查总平面图是否符合规划部门 的要求和规范，包括建筑物的位
置、尺寸、高度、间距等。
详细审查
对总平面图的细节进行审查，包 括消防通道、绿化带、停车位等， 以确保符合安全、环保和功能性
的要求。
审批意见
总平面图设计要点
THANKS
交通组织
合理规划道路系统，组织人行、车行交通，确保 安全便捷的交通联系。
景观设计
结合场地条件和设计目标，进行景观节点的设置、 绿化配置和视觉形象设计。
深化设计
细部设计
对总平面图中的各个元素进行深入的细部设计，如建筑立面、景 观小品等。
技术经济分析
进行详细的技术经济分析，优化设计方案，控制建设成本。
根据项目需求和场地条件，明确 总平面图的设计目标，如功能分
区、流线组织、景观特色等。
概念设计
在理解场地和设计目标的基础上， 提出创新性的规划构思，为后续设 计提供指导。
可行性评估
对规划构思进行技术、经济、环境 等方面的可行性评估，确保实施的 可能性。
方案设计
布局设计
根据规划构思，进行建筑、道路、绿化等具体布 局设计，满足功能和景观需求。
案例三：某工业园区总平面图设计要点
确保园区内道路布局合理，满足 运输需求，同时考虑交通安全和 物流效率。
详细描述
05
04
03
02
01
重视绿化和环保措施，建设生态 友好的工业园区，降低能耗和排 放。
根据生产流程和工艺需求，合理 划分各功能区域，如生产区、仓 储区、办公区等。
总结词：注重功能分区、绿色环 保
04
05
确保公共设施如学校、超市 等与住宅区紧密相连，方便
居民生活。
案例二：某商业中心总平面图设计要点
总结词：突出商业氛围、便利交通
考虑建筑景观和公共空间的设计，营造 独特的商业氛围。
设计多层次的交通体系，包括人行通道 、车行道路和停车设施，确保人流和物 流的顺畅。
详细描述
根据商业类型合理划分各功能区域，如 餐饮、购物、娱乐等。
总平面图设计教程
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
1
用地红线 周 围 街 区
4
2
周 围 街 区
3
道路线
图3-1 绘制建筑红线及道路线
A
B
C
图3-2 绘制建筑定位轴线
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
2．建筑定位轴线 根据建筑旳使用要求，与周围环境旳地形、地貌旳关系，布置建
筑及周围辅助用房，根据实际条件，从全局角度，合理拟定建筑朝 向。（绘制成果如图3-2所示 ）
3.绘制停车位及辅助用房 1）绘制停车位 （绘制成果如图3-3所示 ）
2）绘制辅助用房 （绘制成果如图3-4所示 ）
用地红线
图3-3 绘制停车位
首页 向上 向下 未页 返回
图3-4 绘制辅助用房
AutoCAD全套建筑图纸设计教程
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
1．初步设计阶段
初步设计是供主管部门审批而提供旳文件，也是技术设计和 施工图设计旳根据。其主要任务是提出设计方案，即根据设计 任务书旳要求和搜集到旳必要基础资料、结合基地环境、综合 基地环境、综合考虑技术经济条件和建筑艺术旳要求，对建筑 总体布置、空间组合进行旳合理安排，提出两个或多种方案供 建设单位选择。初步设计旳图纸和文件一般涉及设计阐明书、 设计图纸、主要设备材料表和工程概算等四部分，详细旳图纸 和文件有：设计总阐明、建筑总平面图、各层平面图、剖面图 、立面图、工程概算书。大型民用建筑与其他主要工程，必要 时需要绘制透视图、鸟瞰图或制作模型。
4．调入建筑屋顶平面图
在完毕基地旳停车场，辅助用房旳绘制，在此小节中将把建筑 主体安顿入总平面图中。正如前文提到旳，总平面图是最先绘制 旳，又是最终才完毕旳。一般进行到这一步时，作为建筑设计师 往往要根据有关规范、工作经验等，以甲方所提供旳设计任务书 为蓝本进行建筑旳平、立、剖面图旳设计和绘制。在几乎全部完 毕这些图纸后，再回过头来整顿总平面图。换言之，总平面图旳 完毕是在绘制完毕建筑旳屋顶平面图后才可能进行旳。接下来先 暂跳过平、立、剖面图旳绘制，完毕总平面图。 1)使用插入命令，如图 3-5所示。 2）插入住宅楼屋顶平面图如图3-6所示。
(完整版)总平面图图例
计划扩建的预留地或建筑物
用中粗虚线表示
4
拆除的建筑物
用细实线表示
5
建筑物下面的通道
6
散状材料露天堆场
需要时可注明材料名称
7
其他材料露天堆场或露天作业场
需要时可注明材料名称
8
铺 图 例
GB/T5013～2001
序号
名称
图例
备注
10
高架式料仓
11
漏斗式贮仓
左、右图为底卸式
总 平 面 图 图 例
GB/T5013～2001
序号
名称
图例
备注
1
新建建筑物
1.需要时，可用▲表示出入口，可在图形内右上角用点数或数字表示层数。
2.建筑物外形（一般以±0.00高度处的外墙定位轴线或外墙线为准）用粗实线表示。需要时，地面以上建筑用中粗实线表示，地面以下建筑用细虚线表示。
2
原有建筑物
用细实线表示
“I”为支架位置
总 平 面 图 图 例
GB/T5013～2001
序号
名称
图例
备注
26
斜坡卷扬机道
27
斜坡栈桥
（皮带廊等）
细实线表示支架中心线位置
28
坐标
上图表示测量坐标
下图表示建筑坐标
29
方格网交叉点
标 高
“78.35”为原地面标高
“77.85”为设计标高
“-0.50”为施工高度
“-”表示挖方，“+”表示填方
30
填方区、挖方区、未整平区及零点线
“+”表示填方区
“-”表示挖方区
中间为未整平区
点划线为零点线
31
填挖边坡
规划总平面图定义
规划总平面图1.2规划总平面图1.2.1图示方法将新建建筑物四周一定范周内的原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出的图样，称为建筑总平面图(或称总平面布置图)，简称为总平面图或总图。
总平面图表示出新建房屋的平面形状、位置、朝向及与周围地形、地物的关系等。
总平面图是新建房屋定位、施工放线、土方施工及有关专业管线布置和施工总平面布置的依据。
1.2.2图示特点１、总平面图因包括的地方范围较大，所以绘制时都用较小的比例，如1：2000、1：1000、1：500等。
２、总平面图上标注的尺寸，一律以米为单位。
３、由于比例较小，总平面图上的内容一般按图例绘制，所以总图中使用的图例符号较多。
常用图例符号如表1—2所示。
在较复杂的总平面图中，若用到一些“国标”没有规定的图例，必须在图中另加说明。
表1-2常用图例符号(详见GB/T50103-2001)1.2.2图示特点１、总平面图因包括的地方范围较大，所以绘制时都用较小的比例，如1：2000、1：1000、1：500等。
２、总平面图上标注的尺寸，一律以米为单位。
３、由于比例较小，总平面图上的内容一般按图例绘制，所以总图中使用的图例符号较多。
常用图例符号如表1—2所示。
在较复杂的总平面图中，若用到一些“国标”没有规定的图例，必须在图中另加说明。
表1-2常用图例符号(详见GB/T50103-2001)1.2.3图示内容１、新建筑物拟建房屋，用粗实线框表示，并在线框内，用数字表示建筑层数。
２、新建建筑物的定位总平面图的主要任务是确定新建建筑物的位置，通常是利用原有建筑物、道路等来定位的。
３、新建建筑物的室内外标高我国把青岛市外的黄海海平面作为零点所测定的高度尺寸，称为绝对标高。
在总平面图中，用绝对标高表示高度数值，单位为m。
４、相邻有关建筑、拆除建筑的位置或范围。
原有建筑用细实线框表示，并在线框内，也用数字表示建筑层数。
拟建建筑物用虚线表示。
总平面识图与做图
总平面图室外标高图示 两种标高符号及用等高线表示
标高符号画法
适当长度写 标高数字
45°
45°
总平面图室外标高符号
适当长度写 标高数字
≈3
≈3 视需要而定
≈3
142.00(+0.000)
室内标高符号及标注示意
45°
4、标注（续）
⑷ 指北针
北
指北针规定画法 φ24，
指针尾部宽为3
指北针
⑸ 房屋的楼层数 建筑物图形右上角的小黑点数或数字
①坐标
•地理测量坐标 与地形图同比例的50m×50m或100m×100m的方格 网。 X为南北方向轴线， X的增量在X轴线上； Y为东西方向轴线， Y的增量在Y轴线上。测量坐标网交叉处画成十字线。
•建筑施工坐标 建筑物、构筑物平面两方向与测量坐标网不平行 时常用。横坐标为A轴，纵坐标为B轴，选适当位置作坐标原点。画 垂直的细实线。若同一总平面图上有测量和建筑两种坐标系统，应 注两种坐标的换算公式。
4、标注
建筑标注包括建筑物位置、尺寸及标高的标注。另外包括风向玫 瑰图，指北针等。
⑴ 建（构）筑物定位 用尺寸和坐标定位 主要建筑物、构筑物 用坐标定位，较小的建筑物、构筑物可用相对尺寸定位。注其三个 角的坐标，若建筑物、构筑物与坐标轴线平行，可注其对角坐标。 均以“米”为单位，注至小数点后两位。
3.6.总平面图识读和做图步骤
3.6.1、形成与用途
1、形成 将新建工程四周一定范围内的新建、拟建、原有和 需拆除的建筑物、构筑物及其周围的地形、地物，用直接正投 影法和相应的图例画出的图样，即建筑总平面布置图，简称总 平面图。 2.总平面图表达的内容 主要是表达了新建房屋的位置、朝向、 与原有建筑物的关系，以及周围道路、绿化和给水、排水、供 电条件等方面的情况。
