总平面图的设计和画法 认识总平面图
合集下载
总平面识图与做图
总平面图室外标高图示 两种标高符号及用等高线表示
标高符号画法
适当长度写 标高数字
45°
45°
总平面图室外标高符号
适当长度写 标高数字
≈3
≈3 视需要而定
≈3
142.00(+0.000)
室内标高符号及标注示意
45°
4、标注（续）
⑷ 指北针
北
指北针规定画法 φ24，
指针尾部宽为3
指北针
⑸ 房屋的楼层数 建筑物图形右上角的小黑点数或数字
①坐标
•地理测量坐标 与地形图同比例的50m×50m或100m×100m的方格 网。 X为南北方向轴线， X的增量在X轴线上； Y为东西方向轴线， Y的增量在Y轴线上。测量坐标网交叉处画成十字线。
•建筑施工坐标 建筑物、构筑物平面两方向与测量坐标网不平行 时常用。横坐标为A轴，纵坐标为B轴，选适当位置作坐标原点。画 垂直的细实线。若同一总平面图上有测量和建筑两种坐标系统，应 注两种坐标的换算公式。
4、标注
建筑标注包括建筑物位置、尺寸及标高的标注。另外包括风向玫 瑰图，指北针等。
⑴ 建（构）筑物定位 用尺寸和坐标定位 主要建筑物、构筑物 用坐标定位，较小的建筑物、构筑物可用相对尺寸定位。注其三个 角的坐标，若建筑物、构筑物与坐标轴线平行，可注其对角坐标。 均以“米”为单位，注至小数点后两位。

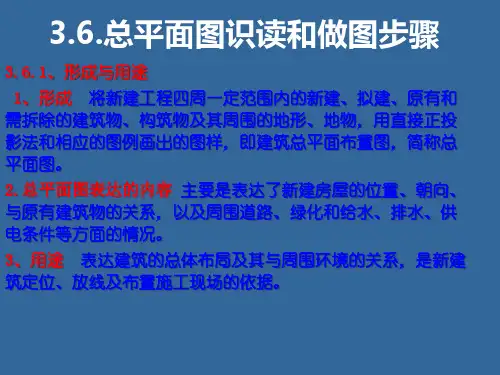

3.6.总平面图识读和做图步骤
3.6.1、形成与用途
1、形成 将新建工程四周一定范围内的新建、拟建、原有和 需拆除的建筑物、构筑物及其周围的地形、地物，用直接正投 影法和相应的图例画出的图样，即建筑总平面布置图，简称总 平面图。 2.总平面图表达的内容 主要是表达了新建房屋的位置、朝向、 与原有建筑物的关系，以及周围道路、绿化和给水、排水、供 电条件等方面的情况。
建筑制图与CAD：建筑总平面图
建房屋的平面形状、位置、朝向及其与周围环境的相互关系 。它是新建房屋的定位放线、土方施工以及施工现场布置的 依据，也是其他专业（如水、电、暖、煤气）的管线总平面 图规划布置的依据。
建筑施工图——总平面图 二、总平面图的内容 1、图名与比例 图名： 比例：1：500 1：1000
总平面图图例
旧国标
建筑室内设计
建筑总平面图
一. 建筑总平面图的形成及作用 1. 形成：建筑总平面图简称总平面图。它是由建设场区
的上空向下投影，将新建工程四周一定范围内的新建、拟建、 原有和要拆除的建筑物、构筑物连同其周围的场地、道路、绿 化等地形地物状况，采用相应的图例画出的水平投影图。
2.作用：总平面图表明一个工程的总体布局，反映了新
总平面图图例
总平面图图例
总平面图图例
总平面图图例
旧标准
总平面图图例
新增
总平面图图例
总平面图图例
总平面图图例
取消
总平面图图例总平面图图例旧标准来自总平面图图例新增
新增
总平面图图例
新增
新增
6、绿化与小品 随着人们生活水平的提高，居住生活环境
越来越受到重视，绿化和建筑小品在总平面 图中也是重要的内容之一。一些树木、花草、 水池可以自己编制图例。
建筑总平面图
建筑物长 宽尺寸
谢谢观看
建筑施工图——总平面图 二、总平面图的内容 1、图名与比例 图名： 比例：1：500 1：1000
总平面图图例
旧国标
建筑室内设计
建筑总平面图
一. 建筑总平面图的形成及作用 1. 形成：建筑总平面图简称总平面图。它是由建设场区
的上空向下投影，将新建工程四周一定范围内的新建、拟建、 原有和要拆除的建筑物、构筑物连同其周围的场地、道路、绿 化等地形地物状况，采用相应的图例画出的水平投影图。
2.作用：总平面图表明一个工程的总体布局，反映了新
总平面图图例
总平面图图例
总平面图图例
总平面图图例
旧标准
总平面图图例
新增
总平面图图例
总平面图图例
总平面图图例
取消
总平面图图例总平面图图例旧标准来自总平面图图例新增
新增
总平面图图例
新增
新增
6、绿化与小品 随着人们生活水平的提高，居住生活环境
越来越受到重视，绿化和建筑小品在总平面 图中也是重要的内容之一。一些树木、花草、 水池可以自己编制图例。
建筑总平面图
建筑物长 宽尺寸
谢谢观看
工厂设计--总平面图设计 ppt课件
间、面包车间、乳粉车间、炼乳车间、消毒乳车间、麦乳
精车间、综合利用车间等。
2.辅助车间 机修车间、中心试验室、化验室等。 3.仓库 原料库、冷库、包装材料库、保温库、成品库、
危险品库、五金库、各种堆场、废品库、车库等。
ppt课件
37
4.动力设施 发电间、变电所、锅炉房、制冷机 房、空压机房和真空泵房等。 5.供水设施 水泵房、水处理设施、水井、水塔、 水池等。 6.排水系统 废水处理设施 7.全厂性设施 办公室、食堂、医务室、浴室、厕 所、传达室、汽车房、自行车棚、围墙、厂大门、 员工俱乐部、图书馆、员工宿舍等。
ppt课件
10
（七）厂区各建筑物布置也应符合规划要求，同时 合理利用地质、地形和水文等自然条件
1.合理确定建筑物、道路的标高（不受洪水影响、排水 顺畅、节约土石方工程）
土木工程中，常见的土石方工程有： 场地平整、基坑(槽) 与管沟开挖、路基开挖、人防工程开挖、地坪填土，路基填 筑以及基坑回填。
2.在坡地、山地建工厂，可采用不同标高安排道路及建 筑物，即合理的竖向布置，但必须注意设置护坡及防洪 渠，以防山洪影响。（护坡指的是为防止边坡受冲刷，在 坡面上所做的各种铺砌和栽植的统称 ） （八）相互影响的车间，尽量不要放在同一建筑物内，但 相似车间应尽量放在一起，以提高场地利用率
ppt课件
13
四、总平面设计的内容
粮食工厂的一字形布置
ppt课件
14
粮食工厂的Πpp字t课件形布置
15
粮食工厂的L字形布置
ppt课件
16
（2）辅助车间的布置 辅助车间的位置一是要围绕着主车间，二
是要靠近其服务的主车间或其服务的对象。
1）锅炉房：
A、尽可能布置在用汽较多的地方。以缩 短管线，减小压力和热能损耗。
建筑总平面图的识读
入门。
建模工具
02
SketchUp提供了丰富的建模工具，可以创建各种形状的二维和
三维模型，满足建筑设计的各种需求。
实时渲染
03
SketchUp支持实时渲染功能，可以在设计过程中实时预览模型
效果，方便设计师进行效果评估和调整。
Revit软件介绍
参数化设计
Revit支持参数化设计，可以通过设置参数 来控制建筑元素的尺寸、形状和位置，提高 设计的精度和可控性。
详细描述
在绘制建筑总平面图时，应注意细节的处理，如线条的粗细、标注的清晰度、比 例尺的准确性等。这些细节的处理能够提高图纸的品质，使其更加专业和具有说 服力。
保证图纸的清晰度与整洁度
总结词
清晰度和整洁度是评价建筑总平面图质量的重要标准，它们直接影响着图纸的可读性和美观度。
详细描述
在绘制建筑总平面图时，应保证图纸的清晰度和整洁度。这包括避免线条交叉、去除不必要的杂物、 保持图纸的整洁等。同时，应使用合适的线条和填充色来突出重点，使图纸更加易于阅读和理解。
协同设计
Revit支持多用户协同设计，可以实现多人同时参与 同一项目的建模和设计工作，提高工作效率。
建筑信息模型
Revit可以创建包含建筑所有信息的模型， 包括几何信息和非几何信息，方便进行建筑 性能分析和施工管理。
谢谢观看
道路与交通组织
确定道路的走向和宽度
根据场地规划和交通需求，合理确定道路的走向和宽度，以保证 交通的顺畅和安全。
安排停车场和车位
根据场地条件和规划要求，合理安排停车场和车位，以满足停车需 求。
组织交通流线
根据场地规划和交通需求，合理组织交通流线，避免交通拥堵和冲 突。
04
施工现场总平面图绘制步骤
施工现场总平面图布置施工总平面布置图是拟建项目施工场地的总布置图。
它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。
现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。
1施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。
2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。
3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。
4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。
5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。
6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。
7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。
2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。
2、主要施工机械设备的布置满足施工需求。
3、最大限度的压缩场内运输距离，尽可能避免二次搬运。
4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。
5、充分考虑劳动保护，环境保护，技术安全，消防要求等。
6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。
3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物(构筑物)、确定施工现场区域。
建筑施工图的绘制和识读—建筑平面图的绘制和识读
的布置情况，楼层平面图还需画出本层的室外阳台和下 一层的雨篷、遮阳板等。
4.屋顶平面图 屋顶平面图是在房屋的上方，向下 作屋顶外形的水平投影而得到的投影图。
任务资讯
1.3.2 建筑平面图的分类和图示内容 建筑平面的图示内容主要有： 1.平面布局 表示房屋的平面形状； 2.定位轴线 确定房屋各承重构件； 3.尺寸标注 平面图中的尺寸分为外部尺寸和内部
尺寸两部分。 （1）外部尺寸 第一道尺寸用于表示门、窗洞口宽
度尺寸、定位尺寸、墙体的宽度尺寸，以及细小部分的 构造尺寸；第二道尺寸表示轴线之间的距离；第三道尺 寸表示外轮廓的总尺寸。
任务资讯
1.3.2 建筑平面图的分类和图示内容 建筑平面的图示内容主要有： 1.平面布局 表示房屋的平面形状； 2.定位轴线 确定房屋各承重构件； 3.尺寸标注 平面图中的尺寸分为外部尺寸和内部
2. 熟悉建筑工程的构造及建筑工程施工图的图示 内容。
能力目标
1.会正确绘制和识读符合国家标准的建筑工程施工 图。
任务3 建筑平面图的绘制与识读
任务载体
任务资讯
任任务务实实施施
巩巩固固练练习习
思考考练练习习
任务载体
新湖花园3号别墅建筑建筑工程施工图的绘制
任务资讯
1.3.1 建筑平面图的形成和作用 1.3.2 建筑平面图的分类和图示内容 1.3.3 建筑平面图的图例及规定画法
任务实施
1.3.4 建筑平面图的识读 1.3.5 建筑平面图的绘制方法和步骤
任务实施
1.3.4 建筑平面图的识读
任务实施
1.3.4 建筑平面图的识读
任务实施
1.3.4 建筑平面图的识读
任务资讯
1.3.1 建筑平面图的形成和作用 1.3.2 建筑平面图的分类和图示内容 1.3.3 建筑平面图的图例及规定画法
4.屋顶平面图 屋顶平面图是在房屋的上方，向下 作屋顶外形的水平投影而得到的投影图。
任务资讯
1.3.2 建筑平面图的分类和图示内容 建筑平面的图示内容主要有： 1.平面布局 表示房屋的平面形状； 2.定位轴线 确定房屋各承重构件； 3.尺寸标注 平面图中的尺寸分为外部尺寸和内部
尺寸两部分。 （1）外部尺寸 第一道尺寸用于表示门、窗洞口宽
度尺寸、定位尺寸、墙体的宽度尺寸，以及细小部分的 构造尺寸；第二道尺寸表示轴线之间的距离；第三道尺 寸表示外轮廓的总尺寸。
任务资讯
1.3.2 建筑平面图的分类和图示内容 建筑平面的图示内容主要有： 1.平面布局 表示房屋的平面形状； 2.定位轴线 确定房屋各承重构件； 3.尺寸标注 平面图中的尺寸分为外部尺寸和内部
2. 熟悉建筑工程的构造及建筑工程施工图的图示 内容。
能力目标
1.会正确绘制和识读符合国家标准的建筑工程施工 图。
任务3 建筑平面图的绘制与识读
任务载体
任务资讯
任任务务实实施施
巩巩固固练练习习
思考考练练习习
任务载体
新湖花园3号别墅建筑建筑工程施工图的绘制
任务资讯
1.3.1 建筑平面图的形成和作用 1.3.2 建筑平面图的分类和图示内容 1.3.3 建筑平面图的图例及规定画法
任务实施
1.3.4 建筑平面图的识读 1.3.5 建筑平面图的绘制方法和步骤
任务实施
1.3.4 建筑平面图的识读
任务实施
1.3.4 建筑平面图的识读
任务实施
1.3.4 建筑平面图的识读
任务资讯
1.3.1 建筑平面图的形成和作用 1.3.2 建筑平面图的分类和图示内容 1.3.3 建筑平面图的图例及规定画法
施工现场总平面图绘制步骤
施工现场总平面布置施工总平面布置图是拟建工程施工现场的总平面布置图。
根据施工计划和施工进度的要求，对道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等进行合理的规划和安排。
在施工现场，正确处理整个现场、永久性建筑和拟建项目施工过程中所需的所有设施之间的空间关系。
建筑总平面是一个工程。
施工组织设计的重要组成部分(以及一些特殊的施工方案)，也是工程投标中技术指标的重要组成部分。
现在CAD广泛使用，建筑总平面基本都是用CAD绘制的。
这里以CAD软件的应用为例，说明如何绘制建筑总平面图。
1施工总平面图绘制依据1.各种设计资料，包括施工总平面图、地形图、区域规划图、建设项目范围内所有现有和规划的设施。
2.建设项目现场调查(周边道路及交通状况、现有建筑、水电接口、现场排水口、施工区域、围墙出入口设置等)).3.建设项目的概况、施工方案和施工进度，以便了解各施工阶段的情况，合理规划施工现场。
4.各种建筑材料、构件、加工产品、施工机械和运输工具的清单(包括所需数量和外形尺寸等信息),以便规划施工场地内的存放地点和运输路线。
5.各部件加工厂的规模，仓库和其他临时设施的数量和规格。
6、施工现场消防安全技术规范《JGJ施工现场临时建筑技术规范》GB 50720-2011/T 188-2009。
7.地方政府和建设单位对施工现场安全文明施工的有关规定，以及建设单位的安全文明施工标准。
2绘制施工总平面图的原则1.在满足建设要求的前提下，少占地，不占用交通道路。
2.主要施工机械设备的布置满足施工要求。
3.尽量减少场内运输距离，尽可能避免二次搬运。
4.在满足施工需要的前提下，临时工程进度越小越好，以降低临时工程费用。
5.充分考虑劳动保护、环境保护、技术安全、消防要求等。
6.遵守当地主管部门和建设单位对施工现场安全文明施工的有关规定。
3施工总平面布置的主要内容和绘制步骤1.绘制拟建建(构)筑物，确定施工场地面积。
总平面图基本内容及表达方式
总平面图的表达方式
总平面图的表达方式
总平面图的表达方式主要包括以下几种
平面图：主要 表达拟建建筑 物的平面形状 和位置，以及 与周围环境的 关系。它是总 平面图的主要 表达方式
剖面图：通过剖 面方式展示建筑 物内部的空间关 系和构造情况。 在总平面图中， 可以通过剖面图 来表达建筑物的 高度、内部结构 和空间关系等
立面图：表达建 筑物的立面形状 和外观效果，以 及与周围环境的 关系。在总平面 图中，可以通过 立面图来表达建 筑物的外观效果 和与周围环境的 协调性
透视图：通过透 视方式表达建筑 物的外观效果和 空间关系，是一 种更为直观的表 达方式。在总平 面图中，透视图 可以用于展示建 筑物的外观效果 和空间感受
总平面图基本内容及表达方式
-
目录
CONபைடு நூலகம்ENTS
1
总平面图的概念
2 总平面图的基本内容
3 总平面图的表达方式
2
总平面图基本内容及表达方式
总平面图的基本内容 及表达方式如下
总平面图的概念
总平面图的概念
总平面图是表明一项建设工程总体布置情况的图纸， 它是在建设基地的地形图或实测地形图上，将拟建项 目所需的一切建筑物、构筑物、道路、绿化、竖向设 计等基本内容，按照与地形图同比例绘制出来的
总平面图的表达方式
以上是总平面图的基本内容 和表达方式，通过总平面图 的绘制，可以更好地了解建 设项目的总体布置情况，为 后续的设计和施工提供重要
的参考依据
-
THANK YOU
感谢各位观看
总平面图的基本内容
总平面图的基本内容
总平面图主要包 括以下内容
总平面图的基本内容
1 建设项目占地的总体布置情况：包括拟建建筑物、构筑物、道路、绿化等在基地上的大体位置 2 拟建建筑物的平面形状和大小：包括其与地形的关系 3 地面上的原有建筑物、构筑物以及道路情况：如有拆除的建筑物和需保留的设施等 4 建筑物、构筑物的高度：道路和铁路的坡度和标高，厂区或住宅区道路的走向和坡度等 5 尺寸标注：包括建筑物、构筑物、道路等的具体尺寸，如长度、宽度、高度等 6 地形起伏变化及地坪标高 7 其他相关的情况：如给水、排水、电力等管线的布置情况
总平面图的设计和画法第二部分经典手绘总平面图分析优质PPT
总平面图 MASTER PLAN
总平面图的设计与画法 李旅
第二部分 经典手绘总平面图分析
老徐 博涛手绘总图分析
总平面图的设计与画法 李旅 总平面图的设计与画法 李旅 第二部分 经典手绘总平面图分析 总平面图 MASTER PLAN 老徐 博涛手绘总图分析 总平面图的设计与画法 李旅 总平面图 MASTER PLAN 总平面图的设计与画法 李旅 第二部分 经典手绘总平面图分析 总平面图 MASTER PLAN 总平面图 MASTER PLAN 总平面图 MASTER PLAN 总平面图的设计与画法 李旅 总平面图的设计与画法 李旅 总平面图 MASTER PLAN
第二部分 经典手绘总平面图分析 总平面图 MA图分析 总平面图的设计与画法 李旅 第二部分 经典手绘总平面图分析 总平面图 MASTER PLAN 总平面图 MASTER PLAN 总平面图 MASTER PLAN 总平面图 MASTER PLAN 第二部分 经典手绘总平面图分析 总平面图 MASTER PLAN 第二部分 经典手绘总平面图分析 总平面图的设计与画法 李旅 总平面图的设计与画法 李旅 总平面图的设计与画法 李旅 总平面图 MASTER PLAN
建筑总平面图
原有建筑用细实线框表示，并在线框内，也用数字表示建筑层 数。拟建建筑物用虚线表示。拆除建筑物用细实线表示,并在其细实
线上打叉。
建筑总平面图
建筑总平面图 - 图示内容：
5、附近的地形地物，如等高线、道路、水沟、河流、池塘、土坡等。 6、指北针和风向频率玫瑰图 7、绿化规划、管道布置 8、道路(或铁路)和明沟等的起点、变坡点、转折点、终点的标高与 坡向箭头。
建筑总平面图 – 设计要求
1.注明城市道路中线（中粗点划线表示）及道路红线（细实 线表示）及其控制点坐标和道路宽度； • 2.注明用地界线及转角座标（与市规划局出具的用地界限图 的座标一致）； • 3.用地内的道路、硬地、停车位及其它小品用细实线表示、 绿地用细点（专用符号）表格； • 4.市政设施须按专业符号表示其位置、平面形状并注明名称， 市政管线须标出控制点实测坐标及国家规定的保护范围； • 5.注明原有建筑物（细实线表示）和拟拆除建筑物（细虚线 表示）及各部分层数、尺寸； • 6.注明规划建筑（粗实线表示）和报建建筑（粗实线加细阴 影线表示）各部分的层数、外包尺寸和名称，并注明建筑最凸部分 （阳台、雨篷等）与周围建筑、用地红线的距离；
建筑总平面图
建筑总平面图也是房屋及其他设施施工的定位、土方施工以及 绘制水、暖、电等管线总平面图和施工总平面图的依据。 •在建筑总平面图中应包括以下内容: •总平面图 •(1)保留的地形和地物; •(2)测量坐标网、坐标值，场地范围的测量坐标(或定位尺寸)，道 路红线、建筑控制线，用地红线; •(3)场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位 尺寸)和主要建筑物及构筑物的位置、名称、层数、间距; •(4)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池等 隐蔽工程用虚线表 •(5)与各类控制线的距离，其中主要建筑物、构筑物应标注坐标 •(或定位尺寸)、与相邻建筑物之间的距离及建筑物总尺寸、名称 (或编号)、层数;
线上打叉。
建筑总平面图
建筑总平面图 - 图示内容：
5、附近的地形地物，如等高线、道路、水沟、河流、池塘、土坡等。 6、指北针和风向频率玫瑰图 7、绿化规划、管道布置 8、道路(或铁路)和明沟等的起点、变坡点、转折点、终点的标高与 坡向箭头。
建筑总平面图 – 设计要求
1.注明城市道路中线（中粗点划线表示）及道路红线（细实 线表示）及其控制点坐标和道路宽度； • 2.注明用地界线及转角座标（与市规划局出具的用地界限图 的座标一致）； • 3.用地内的道路、硬地、停车位及其它小品用细实线表示、 绿地用细点（专用符号）表格； • 4.市政设施须按专业符号表示其位置、平面形状并注明名称， 市政管线须标出控制点实测坐标及国家规定的保护范围； • 5.注明原有建筑物（细实线表示）和拟拆除建筑物（细虚线 表示）及各部分层数、尺寸； • 6.注明规划建筑（粗实线表示）和报建建筑（粗实线加细阴 影线表示）各部分的层数、外包尺寸和名称，并注明建筑最凸部分 （阳台、雨篷等）与周围建筑、用地红线的距离；
建筑总平面图
建筑总平面图也是房屋及其他设施施工的定位、土方施工以及 绘制水、暖、电等管线总平面图和施工总平面图的依据。 •在建筑总平面图中应包括以下内容: •总平面图 •(1)保留的地形和地物; •(2)测量坐标网、坐标值，场地范围的测量坐标(或定位尺寸)，道 路红线、建筑控制线，用地红线; •(3)场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位 尺寸)和主要建筑物及构筑物的位置、名称、层数、间距; •(4)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池等 隐蔽工程用虚线表 •(5)与各类控制线的距离，其中主要建筑物、构筑物应标注坐标 •(或定位尺寸)、与相邻建筑物之间的距离及建筑物总尺寸、名称 (或编号)、层数;
建筑施工图-总平面
场地规划
根据规划方案，绘制出场 地布局、绿化带、广场等。
建筑物规划
根据规划方案，绘制出建 筑物位置、高度、层数等。
标注文字与尺寸
文字标注
在图纸上标注必要的文字说明，如建筑名称、道路名称、地 物名称等。
尺寸标注
对图纸上的各个要素进行准确的尺寸标注，以便于施工时进 行定位和放线。
绘制指北针和图例
指北针
总平面图的内容与作用
内容
主要包括建筑物、构筑物的平面形状和尺寸，地形、地貌，道路、管线，绿化 等。
作用
总平面图是进行建筑工程设计和施工的重要依据，它能够指导施工，帮助施工 人员了解工程概况，解决施工中的问题，同时也是工程管理和规划的重要资料。
总平面图的绘制要求
01
02
03
04
比例尺
总平面图的绘制比例尺一般为 1:500, 1:1000或1:2000，根据 实际情况选择合适的比例尺。
详细描述
住宅小区总平面图案例通常包括建筑物的平面布置、楼层高度、建筑风格等信息，同时还会标注出小 区内的道路交通、停车位、绿化景观等元素。此外，该案例还会展示出小区的规划设计理念，如人车 分流、绿色生态等。
商业中心总平面图案例
总结词
商业中心总平面图案例展示了商业中心的整体布局和规划，包括商铺、餐饮、娱乐等设施的分布、人流和物流的 组织等。
04 总平面图的审批与修改
总平面图的审批流程
初步审查
审查总平面图是否符合规划部门 的要求和规范，包括建筑物的位
置、尺寸、高度、间距等。
详细审查
对总平面图的细节进行审查，包 括消防通道、绿化带、停车位等， 以确保符合安全、环保和功能性
的要求。
审批意见
建筑总平面设计概述
第 14页
四、城市规划要求
为保证城市发展的整体利益，建筑总平面图设计 必须满足城市规划的要求，同时应符合国家和地 方有关部门的设计标准、规范、规定，这是设计 的前提条件。
第 15页
四、城市规划的要求
（一）用地控制 对用地范围、建筑范围的控制
用地红线是围起某个地块的一些坐标点连成的线，红线内 土地面积就是取得使用权的用地范围。
水文情况:河、湖、海、水库等各种地表水体的情况和地下 水位情况。
场地的地质、水文条件关系到场地中建筑物位置的选 择和地下工程设施、管线的布置方式及地面排水的组织方 式。
第 12页
二、环境条件
1、区域环境条件 位置、交通条件、生态环境
2、周围环境条件 物质环境、基础设施条件
第 13页
三、现状条件
1、建筑物和构筑物现状 2、基础设施条件 3、场地绿化与植被现状 4、场地社会经济条件
作 业 标 准 记 得牢， 驾轻就 熟除烦 恼。2020年 10月 27日 星期 二2时 6分28秒 02:06:2827 October 2020
好 的 事 情 马 上就会 到来， 一切都 是最好 的安排 。上午 2时6分 28秒上 午2时 6分02:06:2820.10.27
专 注 今 天 ， 好好努 力，剩 下的交 给时间 。20.10.2720.10.2702:0602:06:2802:06:28Oct-20
安 全 象 只 弓 ，不拉 它就松 ，要想 保安全 ，常把 弓弦绷 。20.10.2702:06:2802:06Oct-2027-Oct-20
加 强 交 通 建 设管理 ，确保 工程建 设质量 。02:06:2802:06:2802:06Tuesday, October 27, 2020
四、城市规划要求
为保证城市发展的整体利益，建筑总平面图设计 必须满足城市规划的要求，同时应符合国家和地 方有关部门的设计标准、规范、规定，这是设计 的前提条件。
第 15页
四、城市规划的要求
（一）用地控制 对用地范围、建筑范围的控制
用地红线是围起某个地块的一些坐标点连成的线，红线内 土地面积就是取得使用权的用地范围。
水文情况:河、湖、海、水库等各种地表水体的情况和地下 水位情况。
场地的地质、水文条件关系到场地中建筑物位置的选 择和地下工程设施、管线的布置方式及地面排水的组织方 式。
第 12页
二、环境条件
1、区域环境条件 位置、交通条件、生态环境
2、周围环境条件 物质环境、基础设施条件
第 13页
三、现状条件
1、建筑物和构筑物现状 2、基础设施条件 3、场地绿化与植被现状 4、场地社会经济条件
作 业 标 准 记 得牢， 驾轻就 熟除烦 恼。2020年 10月 27日 星期 二2时 6分28秒 02:06:2827 October 2020
好 的 事 情 马 上就会 到来， 一切都 是最好 的安排 。上午 2时6分 28秒上 午2时 6分02:06:2820.10.27
专 注 今 天 ， 好好努 力，剩 下的交 给时间 。20.10.2720.10.2702:0602:06:2802:06:28Oct-20
安 全 象 只 弓 ，不拉 它就松 ，要想 保安全 ，常把 弓弦绷 。20.10.2702:06:2802:06Oct-2027-Oct-20
加 强 交 通 建 设管理 ，确保 工程建 设质量 。02:06:2802:06:2802:06Tuesday, October 27, 2020
《建筑制图与识图》经典教案--第八章 建筑施工图
第八章建筑施工图第1-2节§8—1 概述§8—2 建筑总平面图一.教学目的了解房屋的组成，房屋施工图的设计过程、设计内容.熟识施工图中常用的各种符号。
掌握建筑总平面图的形成、图示内容、读图方法以及图样的绘制方法。
二.教学重点讲课重点：施工图中常用符号建筑总平面图的图示内容，绘制方法。
三。
教学难点有序地讲解房屋的组成，不显得杂乱无序.索引符号的使用学生容易混淆。
总平面图的图示内容应事先整理好讲解的顺序。
四。
布置作业看书练习阅读总平面图预习建筑平面图相关内容§8-1 概述房屋时共人们生活、生产、学习和娱乐的场所,与人们关系密切相关。
房屋建筑图：将一幢拟建房屋的内外形状和大小,以及各部分的结构、构造、装修、设备等内容，按照“国标”的规定，用正投影方法详细准确地画出的图样.它是用以指导施工的一套图纸,所以又称为“施工图”.一。
房屋的组成及其作用组成：基础（梁）、回填土（不是房屋的一部分）,墙（内外墙)、地面、楼面、屋面（隔热层、女儿墙、檐口线）、楼梯（雨蓬、休息平台、安全板、梯间窗）、户门（房门）、梁、柱、窗户（窗台板、窗扇）其它细部构件（阳台、勒脚、散水、排水沟、防潮层、雨水管）。
注意前后顺序的安排。
二。
施工图的产生及其分类房屋建造需两个阶段：设计、施工。
房屋建筑图（施工图）的设计也需两个阶段：初步设计、施工图设计.(对一些复杂工程，还应增加技术设计(扩大初步设计)阶段，为调节各工种的矛盾和绘制施工图作准备)（一）初步设计阶段1。
设计前的准备2.方案设计3.绘制初步设计图（二）施工图设计阶段-—注意是将已经批准的初步设计图,按照施工的要求给予具体化。
一套完整的施工图，应包括：1。
图纸目录2.设计总说明3。
建筑施工图（建施）4。
结构施工图（结施）5。
建筑装修图6。
设备施工图（设施)三.施工图的图示特点1。
施工图中的各图样,主要是用正投影法绘制。
2.房屋形体较大，施工图一般采用较小比例绘制。
建筑总平面图的表达内容和绘制步骤
· 调整布局，进行页面和打印设置，而后输出打印。
第五页，共30页。
建筑总平面图设计
1.3 建筑总平面图绘制过程
建筑设计其他方面的应用
1、创建和调用建筑总平面样板图形
建筑总平面图中的图层、线型、尺寸标注样式等内容与建 筑平、立、剖面图有较大的差别，因此需要创建适合于建筑总 平面图设计的样板图形。其中还应包括建筑总平面图的各类图 例、图样的图块，如植物、车辆、桥梁、指北针、标高符号等。
建筑设计其他方面的应用
1.2 建筑总平面图的表达内容和绘制步骤
2、建筑总平面图绘制步骤
绘制建筑总平面图的主要步骤是：
· 创建或调用建筑总平面样板图形。 · 绘制道路以及各类控制界线和红线。
· 以不同的线型和图例绘制新建建筑物（构筑物）和已有建筑物等。
· 绘制建筑局部和绿化、小品示意。 · 标注各类尺寸、标高、坐标、文字说明、图例以及各项技 术经济指标。
卫生间局部放大图
第十四页，共30页。
建筑设计其他方面的应用
建筑局部放大样和详图设计
2.2 建筑详图
建筑详图是整套施工图中不可缺少的部分，主要分为以下3类： · 构造详图：指屋面、墙身、墙身内外装饰面、吊顶、地面、地
沟、地下工程防水、楼梯等建筑部位的用料和构造做法。其中大多数都可 以直接引用或参见相应的标准图，否则应绘制详图节点。图11-17 卫生 间局部放大图
建筑二维渲染图与AutoCAD底图传输
建筑渲染图是建筑方案设计中必不可少的图纸类型。运用建筑CAD技术 创建渲染图的方式大体有两种：一种三维渲染图，要求建立建筑的三维模 型，而后传输到可视化渲染软件中进行渲染而形成的渲染图，这种方法需 要进行建模，布置灯光、相机，还要设计材质，因此比较繁琐，对操作人 员要求也较高；另一种称为二维渲染图，指的是直接运用Photoshop等平 面设计软件来设计制作渲染图，该方法操作速度快，图面效果直接，但运 用这种方法设计高质量的渲染图对用户的美术功底要求较高。总体来说， 这是一种非常适合于有绘画功底的建筑师设计制作计算机建筑渲染图的好 方法。
第五页，共30页。
建筑总平面图设计
1.3 建筑总平面图绘制过程
建筑设计其他方面的应用
1、创建和调用建筑总平面样板图形
建筑总平面图中的图层、线型、尺寸标注样式等内容与建 筑平、立、剖面图有较大的差别，因此需要创建适合于建筑总 平面图设计的样板图形。其中还应包括建筑总平面图的各类图 例、图样的图块，如植物、车辆、桥梁、指北针、标高符号等。
建筑设计其他方面的应用
1.2 建筑总平面图的表达内容和绘制步骤
2、建筑总平面图绘制步骤
绘制建筑总平面图的主要步骤是：
· 创建或调用建筑总平面样板图形。 · 绘制道路以及各类控制界线和红线。
· 以不同的线型和图例绘制新建建筑物（构筑物）和已有建筑物等。
· 绘制建筑局部和绿化、小品示意。 · 标注各类尺寸、标高、坐标、文字说明、图例以及各项技 术经济指标。
卫生间局部放大图
第十四页，共30页。
建筑设计其他方面的应用
建筑局部放大样和详图设计
2.2 建筑详图
建筑详图是整套施工图中不可缺少的部分，主要分为以下3类： · 构造详图：指屋面、墙身、墙身内外装饰面、吊顶、地面、地
沟、地下工程防水、楼梯等建筑部位的用料和构造做法。其中大多数都可 以直接引用或参见相应的标准图，否则应绘制详图节点。图11-17 卫生 间局部放大图
建筑二维渲染图与AutoCAD底图传输
建筑渲染图是建筑方案设计中必不可少的图纸类型。运用建筑CAD技术 创建渲染图的方式大体有两种：一种三维渲染图，要求建立建筑的三维模 型，而后传输到可视化渲染软件中进行渲染而形成的渲染图，这种方法需 要进行建模，布置灯光、相机，还要设计材质，因此比较繁琐，对操作人 员要求也较高；另一种称为二维渲染图，指的是直接运用Photoshop等平 面设计软件来设计制作渲染图，该方法操作速度快，图面效果直接，但运 用这种方法设计高质量的渲染图对用户的美术功底要求较高。总体来说， 这是一种非常适合于有绘画功底的建筑师设计制作计算机建筑渲染图的好 方法。
建筑总平面图的绘制方法
可一次设 置多次用
根据具 体内容 设置
3、要把空间宽敞放在第一位（不同的总平面图也许不同）
二、绘制过程要点讲解
1、首先绘定位网，本案没有地形差异，如图。
图一、中心总体定位1
2、主体建筑定位
3、主体建筑定位（细节部分，请参照所给图完成——椭圆跑道、运动场出 口装饰需自我估计；一些绘图命令与修改命令要熟记。其中倒圆角R=200。
2、平面图设计内容（本案用标准平面图加以说明） （1）平面图的层次、图名及比例（常用1:100) （2）平面图的内部布置和朝向——房间的分布及结构间相互关系，入口、走道、 楼梯的位置。一般而言，平面图均要标明房间名称或编号，而首层平面图还 要标明建筑朝向。 （3）平面图的纵横定位轴线网—承重墙体和柱子都要有定位轴线（用细点线表 示） （4）墙体轴线的编号——纵向定位轴线自左向右用阿拉伯数字编号；横向定位 轴线自下而上用大写的拉丁字母A、B、C编号，但I、O、Z不能用，避免与 阿拉伯数字1、0、2相混淆。 • 定位编号要写在直径为8MM的圆圈里 • 若要对次要构件编号则采用附加定位轴线表示，其规则用分数表示，两根轴 线间的附加轴线，分母表示前一轴线的编号，分子表示附加轴线的编号，且 均使用阿拉伯数字标注；第一道纵向线与第一道水平线之前的附加线分母用 01、0A表示（如图所示）
——本节以某体育中心总体布局为例，介绍总平面图的绘制要点 一、绘制理念 1、对场地进行调查，确定建筑物或构筑物的总体方案。如本案占地约375万平 方米（大致为2500×1500M），内容有游泳馆、训练场、停车场（2个）、办 公楼、网球场、运动员宿舍、食堂。各构筑物应参照一般常识合理定位。 2、对绘图环境进行设置（如前所述要求），本案的设置如下
4、其他的绘图过程参照课本完成，常用命令：修剪、倒圆角、多线、偏移 （中间结果如图所示）
建筑总平面设计经验交流
总平面图纸张数一般要求
1. 屋顶总平面图（用地红线、建筑红线、地下室范围、建筑（构筑物）定位、建筑物坐标、层 数、与周边建筑物关系、经济指标。。。。。） 2、一层总平面图（用地红线、建筑红线、地下室范围、建筑（构筑物) 定位、建筑物坐标、层数 、与周边建筑物关系、经济指标、±0.000相当于____绝对标高。。。。。） 3、竖向总平面图（道路中心线变坡点处标高、道路纵坡及相应坡段的长度、关键点标高、 ±0.000相当于____绝对标高。。。。。） 4、消防总平面图（消防道路、道路转弯半径、登高面具体位置尺寸、地下室范围、建筑（构筑物 ) 定位、建筑物坐标、层数、与周边建筑物关系、经济指标用地红线、建筑红线、±0.000相 当于____绝对标高。。。。。） 5、人防总平面图（人防地下室范围、主次出入口、送排风井、人防报警间） 6、日照总平面图（计算方法、精度、计算标准[大寒日幼儿园为冬至日]、满足具体哪个标准）日 照分析图 7、管线综合图 8、地下室顶板标高图（需给其他专业提条件）地下室顶板标高条件图 9、其他专业总平面图
4．等高线和绝对标高 在总平面图上通常画有多条类似徒手画的波浪线，每条线代表一个等高面， 称其为等高线。等高线上的数字代表该区域地势变化的高度。等高线上所注的高 度是绝对标高。我国把青岛附近的黄海平均海平面定为绝对标高的零点。其它各 地的标高均以此为基准。
标 高 符 号
(a) 画法
(b) 标高的指向
1
4.6.1.2 与自然景观资源或重要的公共空间、城市道路直接相邻 一侧，建筑间距除满足消防规范、日照间距、视觉卫生、视线通 廊及深标相关要求外不得少于18m，且建筑物最大面宽应按不同 的建筑高度区域严格控制： ⑴建筑高度超过24m但不超过60m的区域，最大面宽不得大于 100m； ⑵建筑高度超过60m但不超过100m的区域，最大面宽不得大于 80m； ⑶建筑高度超过100m的区域，最大面宽不得大于70m。
