电气设备一次部分试题
设备部电气一次规程考试(2022年第一次)
设备部电气一次规程考试（2022年第一次）基本信息：[矩阵文本题] *一、选择题（共60分，每题1分）1、电容器的直流充电电流（或放电电流）的大小在每一瞬间都是（）的。
[单选题] *A.相同B.不同(正确答案)C.恒定不变D.无规律2、三相异步电动机合上电源后发现转向相反，这是因为（）。
[单选题] *A.电源一相断开B.电源电压过低C.定子绕组接地引起的D.定子绕组与电源相连接时相序错误(正确答案)3、线圈中感应电动势的大小和线圈内磁通变化的速度（）。
[单选题] *A.相等B.相反C.成正比(正确答案)D.成反比4、电容器在电路中的作用是（）。
[单选题] *A 通直流阻交流;B 通交流隔直流;(正确答案)C 通低频阻高频;D 通直流。
5、中性点不接地系统中单相金属性接地时，其他两相对地电压升高（）。
[单选题] *A 3倍B 1.732倍(正确答案)C 2倍D 1.414倍6、变压器套管等瓷质设备，当电压达到一定值时，这些瓷质设备表面的空气发生放电，叫做（）。
[单选题] *A 气体击穿B 气体放电C 瓷质击穿D 沿面放电(正确答案)7、运行中电压互感器二次侧不允许（），电流互感器二次侧不允许（）; [单选题] *A 短路短路B 开路开路C 短路开路(正确答案)D 开路短路8、变色硅胶颜色为（）时，表明该硅胶吸潮已达饱和状态。
[单选题] *A.蓝B.白C.黄D.红(正确答案)9、兆欧表的L端子应接于被试设备的高压导体上;E端子应接于（）。
[单选题] *A 被试设备的高压导体上B 被试设备的外壳或接地(正确答案)C 试验时需要屏蔽的电极D 相线上10、电缆的绝缘电阻，与绝缘材料的电阻系数和电缆的结构尺寸有关，其测量值与电缆（）的关系最大。
[单选题] *A.型号B.截面C.长度(正确答案)D.规格11、分裂绕组变压器是将普通的双绕组变压器的低压绕组在电磁参数上分裂成两个完全对称的绕组，这两个绕组之间（）。

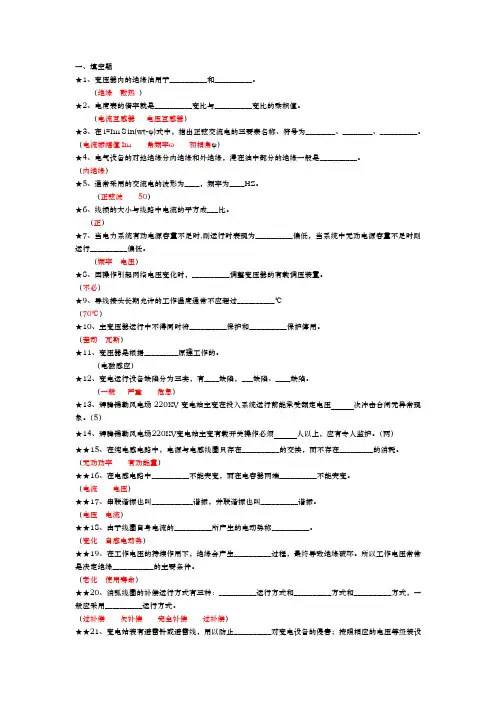

电气一次试题库完整
一、填空题★1、变压器内的绝缘油用于__________和__________。
（绝缘散热）★2、电度表的倍率就是__________变比与__________变比的乘积值。
（电流互感器电压互感器）★3、在i=ImＳin(wt-φ)式中，指出正弦交流电的三要素名称、符号为________、________、__________。
（电流振幅值Im 角频率ω初相角φ）★4、电气设备的对地绝缘分内绝缘和外绝缘，浸在油中部分的绝缘一般是__________。
（内绝缘）★5、通常采用的交流电的波形为____，频率为____HZ。
（正弦波50）★6、线损的大小与线路中电流的平方成___比。
（正）★7、当电力系统有功电源容量不足时,则运行时表现为__________偏低，当系统中无功电源容量不足时则运行__________偏低。
（频率电压）★8、因操作引起网络电压变化时，__________调整变压器的有载调压装置。
（不必）★9、导线接头长期允许的工作温度通常不应超过__________℃（70℃）★10、主变压器运行中不得同时将__________保护和__________保护停用。
（差动瓦斯）★11、变压器是根据_________原理工作的。
（电磁感应）★12、变电运行设备缺陷分为三类，有____缺陷，___缺陷、____缺陷。
（一般严重危急）★13、辉腾锡勒风电场220KV变电站主变在投入系统运行前能承受额定电压次冲击合闸无异常现象。
（5）★14、辉腾锡勒风电场220KV变电站主变有载开关操作必须人以上，应有专人监护。
（两）★★15、在纯电感电路中，电源与电感线圈只存在__________的交换，而不存在_________的消耗。
（无功功率有功能量）★★16、在电感电路中__________不能突变，而在电容器两端__________不能突变。
（电流电压）★★17、串联谐振也叫___________谐振，并联谐振也叫__________谐振。

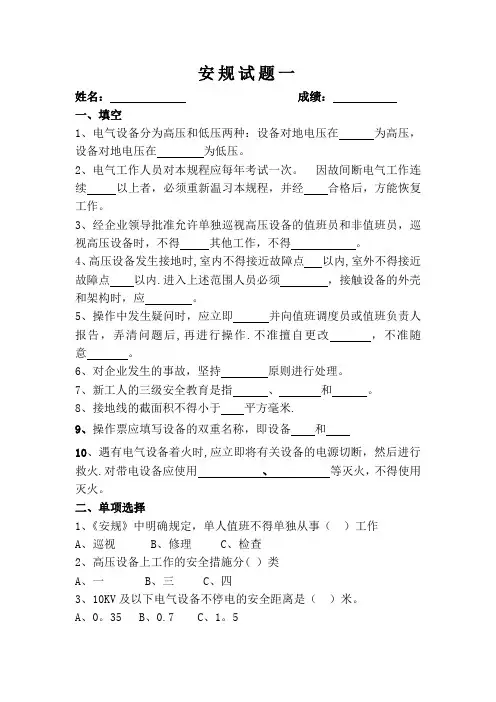

电厂安规考试一试题及答案
安规试题一姓名：成绩：一、填空1、电气设备分为高压和低压两种：设备对地电压在为高压，设备对地电压在为低压。
2、电气工作人员对本规程应每年考试一次。
因故间断电气工作连续以上者，必须重新温习本规程，并经合格后，方能恢复工作。
3、经企业领导批准允许单独巡视高压设备的值班员和非值班员，巡视高压设备时，不得其他工作，不得。
4、高压设备发生接地时,室内不得接近故障点以内,室外不得接近故障点以内.进入上述范围人员必须，接触设备的外壳和架构时，应。
5、操作中发生疑问时，应立即并向值班调度员或值班负责人报告，弄清问题后,再进行操作.不准擅自更改，不准随意。
6、对企业发生的事故，坚持原则进行处理。
7、新工人的三级安全教育是指、和。
8、接地线的截面积不得小于平方毫米.9、操作票应填写设备的双重名称，即设备和10、遇有电气设备着火时,应立即将有关设备的电源切断，然后进行救火.对带电设备应使用、等灭火，不得使用灭火。
二、单项选择1、《安规》中明确规定，单人值班不得单独从事（）工作A、巡视B、修理C、检查2、高压设备上工作的安全措施分( ）类A、一B、三C、四3、10KV及以下电气设备不停电的安全距离是（）米。
A、0。
35B、0.7C、1。
54、220KV电气设备不停电的安全距离是( )米。
A、0.7B、2C、35、500KV电气设备不停电的安全距离是（）米.A、3B、4C、56、SF6设备工作区空气中SF6气体含量不得超过（ )ppm。
A、500B、1000C、15007、在运用中的高压设备上工作,分为(）类:A、二B、三C、四8、设备运行后每（）个月检查一次SF6气体含水量,直至稳定后,方可每年检测一次含水量。
A、三B、四C、五9、SF6设备运行稳定后方可（）检查一次SF6气体含水量。
A、三个月B、半年C、一年10、工作人员进入SF6配电装置室，必须先通风( ）min，并用检漏仪测量SF6气体含量。
A、5B、10C、15三、判断题1、只要工作地点不在一起.一个工作负责人可以发两张工作票。

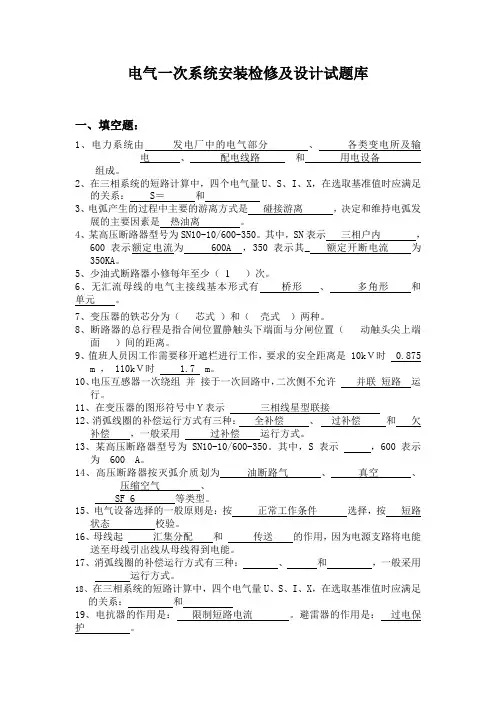

电气一次系统安装检修及设计试题库
电气一次系统安装检修及设计试题库一、填空题：1、电力系统由发电厂中的电气部分、各类变电所及输电、配电线路和用电设备组成。
2、在三相系统的短路计算中，四个电气量U、S、I、X，在选取基准值时应满足的关系： S＝和3、电弧产生的过程中主要的游离方式是碰接游离，决定和维持电弧发展的主要因素是热油离。
4、某高压断路器型号为SN10-10/600-350。
其中，SN表示三相户内，600表示额定电流为 600A ，350表示其_ 额定开断电流为350KA。
5、少油式断路器小修每年至少（ 1 ）次。
6、无汇流母线的电气主接线基本形式有桥形、多角形和单元。
7、变压器的铁芯分为（芯式）和（壳式）两种。
8、断路器的总行程是指合闸位置静触头下端面与分闸位置（动触头尖上端面）间的距离。
9、值班人员因工作需要移开遮栏进行工作，要求的安全距离是 10kＶ时 0.875m ， 110kＶ时 1.7 m。
10、电压互感器一次绕组并接于一次回路中，二次侧不允许并联短路运行。
11、在变压器的图形符号中Ｙ表示三相线星型联接12、消弧线圈的补偿运行方式有三种：全补偿、过补偿和欠补偿，一般采用过补偿运行方式。
13、某高压断路器型号为SN10-10/600-350。
其中，S表示，600表示为 600 A。
14、高压断路器按灭弧介质划为油断路气、真空、压缩空气、SF 6 等类型。
15、电气设备选择的一般原则是：按正常工作条件选择，按短路状态校验。
16、母线起汇集分配和传送的作用，因为电源支路将电能送至母线引出线从母线得到电能。
17、消弧线圈的补偿运行方式有三种：、和，一般采用运行方式。
18、在三相系统的短路计算中，四个电气量U、S、I、X，在选取基准值时应满足的关系：和19、电抗器的作用是：限制短路电流。
避雷器的作用是：过电保护。
20、电压互感器一次绕组接于一次回路中，二次侧不允许运行。
21、无汇流母线的电气主接线基本形式有、和。
22、最常见的母线布置方式有水平和垂直。
电气试题（1）
电气试题（1）电气专业试题一、填空题：1、单位时间内，电流所做的功称为。
2、正弦交流电路中电压的有效值与电流有效值的乘积，既包含，也包含，我们把它叫做。
3、在电路中，流入节点的电流从该节点流出的电流，这就是第1定律。
4、从回路任何一点出发，沿回路循环一周，电位升高的和电位降低的和，这就是第2定律。
5、在计算复杂电路的各种方法中，法是最基本的方法。
6、在电路中，电压超前于电流；在电路中，电压滞后于电流。
7、在电力系统中，常用并联电容器的方法，以提供感性负载所需要的功率，提高，用以减少线损。
8、在三相交流电路中，三角形连接的电源或负载，它们的线电压相电压。
9、对称三相交流电路的总功率等于功率的三倍。
10、对称的三相交流电路，中性点电压等于。
11、电力系统发生短路的主要原因是：电气设备载流部分的被迫坏。
12、短路对电气设备的危害主要有：（1）电流的使设备烧毁或损坏绝缘；（2）使电气设备变形烧坏。
13、电气设备和载流导体，必须具备足够的强度，能承受短路时的电动力作用，以及具备足够的热性。
14、导线切割磁力线，在导线内就产生，将导线连接成闭和回路，导线内就有流过；同步发电机就是利用原理，将能转换能的。
15、感应电动机原理就是三相定子绕组内流过三相对称交流电流时，产生磁场，该磁场的磁力线切割转子上导线感应出。
由于定子磁场与转子电流相互作用，产生电磁而转动起来。
16、变压器是依据原理，把一种交流电的电压和电流变为相同，但数值不同的电压和电流。
17、六氟化流（SF6）是一种，，不然气体，其性能非常稳定。
18、蓄电池在电厂中作为和的直流电源，具有电压稳定，供电可靠的优点。
19、在正常情况下，电气设备只承受其电压，在异常情况下，电压可能升高较多，对电气设备的绝缘有危险的电压升高，我们称为。
20、过电压根据产生的原因可分为过电压和过电压。
21、在测量电气设备绝缘电阻时，一般通过测吸收比来判断绝缘受潮情况，当吸收比1.3时，表示绝缘良好；接近于时，表示绝缘受潮。
03 《中国大唐集团公司火力发电设备隐患排查治理手册》电气一次设备部分试题库
大唐河南发电有限公司设备管理知识试题库（火力发电设备隐患排查治理手册—电气部分）（2018年4月）一、填空题 (70题)1、封闭母线外壳及外壳支持机构温度不超过70℃，温升不超过30℃。
2、定期测量发电机轴电压等相关数据，汽轮发电机轴电压一般不大于10V。
3、通过耐压试验来检查发电机端部绝缘是否合格。
4、通过水压、气密试验来确定发电机端部水电接头处无裂纹等缺陷。
5、发电机内冷水密封垫圈采用聚四氟乙烯材质，无老化、碎裂脱落现象。
6、发电机励磁机端的轴承及励磁机轴承与台板和油管间，转子进水支座与台板间应设置双层绝缘，在绝缘层间应垫金属板，定期测量绝缘板的绝缘。
当用1000V绝缘电阻表测量时，其绝缘电阻应不低于1MΩ。
7、用塞尺检测发电机上下端盖之间，端盖与本体结合面间隙满足规程及厂家要求。
8、发电机绝缘过热装置发现报警时，应立即分析数据合理性，并根据发电机运行参数及大修试验数据进行综合分析，必要时停机处理。
9、用塞尺检测发电机密封瓦间隙满足规程及厂家要求。
10、发电机测温元件应无跳变、断线，接头良好、端子无松动、脱落、漏水现象。
通过测直阻、对地电位等试验方法验证元件无问题。
11、加强发电机运行中的温度监视，DCS监视画面水氢冷定子线棒层间测温元件的温差达8℃或定子线棒引水管同层出水温差达8℃报警时，应立即进行检查。
12、发电机碳刷一次更换碳刷的数量不超单极总数的10%，更换的新碳刷接触面不小于80%。
13、对新购进的发电机碳刷测定电阻值，测量碳刷引线接触电阻,阻值要符合制造厂和国家标准。
14、同一组刷握的各碳刷应尽量保持长度基本一致，避免长短相差过大的情况，同一台发电机宜使用同一生产厂家、同一牌号的产品。
15、运行中测试碳刷电流，并根据该值变化情况进行调整。
16、发电机PT预试试验项目有绝缘、交流耐压、局放、空载电流测量、直流电阻等试验。
17、做好整流柜密封及防小动物措施，灭磁开关在强行切断电流保护动作时检查灭弧室及开关触头是否电蚀，并作相关电气试验。
《电气设备》一次部分2章试题库答案
《电气设备》一次部分第2章电力系统中性点运行方式一．填空题：（每空2分）1．小接地短路电流系统发生一相经过渡电阻接地时，线电压，故障相对地电压，非故障相对地电压，接地电容电流比完全接地时。
答案：不变；大于零而小于相电压；大于相电压而小于线电压；小2．某35kV电力网在工况下测得每相对地电容电流为4A，当发生B相完全接地时，C相对地电容电流为 A，C相对地电压为 kV，接地点通过 A 电容电流，该电网中性点应采用运行方式。
答案：4；35；12；经消弧线圈接地3．某35kV电力网具有电联系架空线路总长度为 80km，当发生A相单相接地时，B相电压为 kV，CA线电压为 kV，接地电容电流为 A，最多能继续运行小时。
答案：35；35；8；24．某35kV电力网具有电联系架空线路总长度为90km，当发生C 相单相接地故障时，A相对地电压为 kV ，非故障相对地电容电流为 A，电力网中性点应采用接地方式。
答案：35；9；不5．某35kV电力网具有电联系架空线路总长度为150km，当发生B相单相接地时，C 相对地电压为 kV，B相接地电容电流为 A，C相对地电容电流为A，该电力网应采用中性点运行方式。
答案：35；15；5；经消弧线圈接地6．电压等级电力网，一般采用中性点直接接地系统；35kV电力网当具有电联系架空线路总长达 km以上应采中性点经消弧线圈接地系统。
答案：380/220V和110kV及以上；1007．从电网及电气设备观点看，110kV及以上电力网采用中性点直接接地系统较好。
答案：过电压；绝缘水平8．低压电网常采用380／220V三相四线制供电，是因为考虑共用一个系统。
答案：照明和动力9． kV及以上电压等级电网，一般采用中性点直接接地方式。
答案：11010．消弧线圈补偿方式有三种，应选择方式为佳。
答案：欠补偿、过补偿和完全补偿；过补偿11.中性点不接地系统中发生单相接地时，接地相电压，非接地相电压，中性点出现。
电气一次试题
电气一次试题库一、填空题1）变压器油中溶解气体以CH4、C2H4 为主要组分时，其故障类型是（）。
A．油中过热；B．油和纸过热；C．油中局部放电；D．油中火花放电。
2）绝缘纸纤维的吸湿能力与绝缘油的吸湿能力相比，其吸湿能力（）。
A．差不多；B．大一个数量级；C．大两个数量级；D．大三个数量级。
3）（）材料具有最好的憎水性。
A．硅橡胶；B．电瓷；C．玻璃； D 金属。
4）支持绝缘子加装均压环，由于（）的原因，可提高闪络电压。
A．改善电极附近电场分布；B．增大电极面积；C．减小支持绝缘子两端电压；D．减小绝缘子两端的平均电场强度。
5）雷电流具有冲击波形的特点（）。
A．缓慢上升，平缓下降；B．缓慢上升，快速下降；C．迅速上升，平缓下降；D．迅速上升，快速下降。
6）A 级绝缘材料的最高持续工作温度是（）。
A．90℃；B．105℃；C．120℃；D．130℃；7）F 级绝缘材料的最高持续工作温度是（）。
A．90℃；B．105℃；C．120℃；D．130℃；E．155℃；F．180℃。
8）对于500kV 线路，通常悬挂的瓷绝缘子片数为（）。
A．24；B．26；C．28；D．30。
9）中性点经消弧线圈接地是为了（）。
A．根除电弧过电压；B．限制电弧过电压；C．不发生接地故障；D．限制接地故障次数。
10）污层等值盐密法是把绝缘子表面单位面积上污秽物导电性转化为( )含量的一种方法。
A．MgCl2；B．导电离子；C．NACl 等值盐；D．颗粒。
11）( )不是发生污闪最危险的气象条件。
A．大雾；B．毛毛雨；C．凝露；D．大雨。
12）( )属于操作过电压。
A．工频电压升高；B．切断空载变压器过电压；C．变电所侵入波过电压；D．铁磁谐振过电压。
13）保护接地是将电气设备的( )与接地网的接地极连接起来。
A．带电部分；B．绝缘部分；C．金属外壳；D．电源线。
14）( )的耐热等级是F 级。
A．聚乙烯；B．矿物油浸电缆纸；C．环氧树脂；D．聚酯亜胺云母带。
《电气设备》题库【附答案】
文档介绍：本份题库涵盖《电气设备》所有知识点，包含判断题100个、单项选择题100个、多项选择题50个、简答题30个、计算题10个、绘图题10个。
《电气设备》题库（附答案）一、判断题(正确的请在括号内打"√",错误的打"×",共100题)1.交流铁芯绕组的主磁通由电压U、频率f及匝数N所决定的。
( )答案:√2.变压器铁芯中的主磁通随负载的变化而变化。
( )答案:×3.互感系数的大小决定于通入线圈的电流大小。
( )答案:×4.电容器储存的电量与电压的平方成正比。
( )答案:×5.运行中的电力电抗器周围有很强的磁场。
( )答案:√6.变压器铜损等于铁损时最经济。
( )答案:√7.断路器跳闸后应检查喷油情况、油色、油位变化。
( )答案:√8.变压器的变比与匝数比成反比。
( )答案:×9.变压器的温度指示器指示的是变压器绕组的温度。
( )答案:×10.双绕组变压器的分接开关装在高压侧。
( )答案:√11.变压器装设磁吹避雷器可以保护变压器绕组不因过电压而损坏。
( )答案:√12.变压器铁芯损耗是无功损耗。
( )答案:×13.变压器额定负荷时强油风冷装置全部停止运行，此时其上层油温不超过75℃就可以长时间运行。
( )答案:×14.变压器过负荷运行时也可以调节有载调压装置的分接开关。
( )答案:×15.变压器每隔1～3年做一次预防性试验。
( )答案:√16.变压器空载时，一次绕组中仅流过励磁电流。
( )答案:√17.变压器温升指的是变压器周围的环境温度。
( )答案:×18.变压器铭牌上的阻抗电压就是短路电压。
( )答案:√19.避雷器与被保护的设备距离越近越好。
( )答案:√20.当系统运行电压降低时，应增加系统中的无功出力。
( )答案:√21.当系统频率降低时，应增加系统中的有功出力。
电气一次试题
一次试题一、选择题：1、单电源线路停电操作的技术原则按照（ C ）顺序依次操作。
A、拉开负荷侧隔离开关、断开断路器、拉开电源侧隔离开关；B、断开断路器、拉开电源侧隔离开关、拉开负荷侧隔离开关;C、断开断路器、拉开负荷侧隔离开关、拉开电源侧隔离开关；2、少油开关中的油主要作用是（ C ）。
A、绝缘；B、散热；C、消弧；3、隔离刀闸可以拉合电容电流不超过（ D ）的空载线路。
A、20（A）；B、15（A）；C、10（A）；D、5（A）。
4、刀闸的主要作用是（ B ）。
A、切断负荷电流；B、检修时造成明显的断开点，使检修设备与电力系统隔离；C、操作方便。
5、瓷瓶表面做成波纹形起到（ B、）作用。
A、美观；B、延长爬弧长度，阻断电弧；C、增加支撑力。
6、室内母线为什么都采用矩型的。
（ A ）。
A、便于施工、安装、运行；B、可以通过较大电流；C、便于散热。
7、断路器合闸后又跳闸可能是（ C ）。
A、操作电压太低；B、操作把手返回慢；C、操作把手返回太快。
8、变压器温度计所指的温度是变压器（ A ）。
A、上层油温；B、中间油温；C、下层油温。
9、电压互感器一次保险的保护范围（ B ）A、系统故障；B、电压互感器内部故障及电压互感器与电网连接线上的短路故障； C、电压互感器二次保险以下回路的故障。
10、高压油断路器涂红色代表（ A ）。
A、该开关与该回路电压等级相同；B、安全色、无电；C、装饰用。
11、变压器呼吸器中的硅胶，正常未吸潮时颜色应为（ A ）。
A、蓝色；B、黄色；C、红色；D、黑色。
12、发电机三相母线着色为（（1））。
（1）A相涂黄色； B相涂绿色； C相涂红色；（2）A相涂红色； B相涂绿色； C相涂黄色；（3）A相涂绿色； B相涂黄色； C相涂红色；13、断路器在送电前，运行人员对断路器进行拉、合闸和重合闸试验一次，以检查断路器的（ C ）。
A、动作时间是否符合标准；B、三相动作是否同期；C、跳、合闸回路是否完好；D、合闸是否完好。
电气一次检修工试卷(B卷)
2012年人才招聘(B卷)电气一次检修工考试试卷注意事项：1．答卷前将密封线内的项目填写清楚。
2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔。
3．本份试卷共4道大题，满分100分，考试时间120分钟。
一、填空题（每空0.5分，合计20分）1.变压器停运应先停侧，后停侧，送电时反之。
2.电力系统的设备状态一般划分为、热备用、和四种状态。
3.电力系统发生短路故障时，通常伴有增大、减小、以及电流与电压间相位角改变等现象。
4.已知三相交流电源的线电压为380V，若三相异步电动机每相绕组的额定电压是380V，则应接成形；若三相异步电动机每相绕组的额定电压是220V，则应接成形。
5.运行中电压互感器二次侧不允许 ,电流互感器二次侧不允许。
6.所谓三相对称绕组，是指各相绕组结构参数都相同，且在空间互有相位差的三相绕组。
7.电动机绝缘电阻测量规定高压电动机用摇表测量，定子线圈对地绝缘电阻不得低于1MΩ/KV ，低压电动机用摇表测量不得低于0.5 MΩ。
8.新安装及大修后的电力变压器为了检查变压器的绝缘强度和机械强度，校验差动保护躲过励磁涌流的性能在正式投入运行前要做试验；新安装的设备应冲击次，大修后设备应冲击次。
9.变压器工作原理是原理。
电力变压器油的作用是_ _和_ _。
10.在通常条件下，对人体而言，安全电压值一般为伏特。
11.电气设备的接地可分为接地、接地和接地。
12.测量电机的对地绝缘电阻和相间绝缘电阻，常使用，而不宜使用万用表。
13.现场直流高压绝缘试验中,为防止外绝缘的闪络和易于发现缺陷,通常采用极性直流高压。
14.如果一台三相电力变压器的接线组别为Y. d11，那么二次线电压超前一次线电压。
15.有两只100Ω的电阻，将其串联后电阻为Ω；将其并联后电阻为Ω16.定子绕组的绝缘电阻降低到历年正常值的以下时，应查明原因。
17.SF6气体具有很高的，不溶解于水和变压器油，也不为酸碱所分解，但在电弧的高温作用下会产生热分解。
电气设备安装(中级)工理论知识试卷【附答案】
职业技能鉴定中级电气设备安装工理论知识试卷第一部分应知试题总分：100分一、填空题：共30分，每空0.5分1、在电气设备上工作，保证安全的组织措施为（工作票制度）、工作许可制度、（工作监护制度）、工作间断转移和终结制度。
2、（工作票签发人）不得兼任该项工作的工作负责人，（工作许可人）不得签发工作票。
3、心肺复苏法支持生命的三项基本措施是（畅通气道）、口对口（鼻）人工呼吸、（胸外按压）。
4、触电时对人体伤害的严重程度与电流值、电流的（频率）、电流通过人体的持续时间、（电流通过人体的路径）及人体的健康状况等因素有关。
5、电路主要由（电源）、连接导线、（负载）三部分组成。
6、三相电源星形连接，其线电压的有效值是相电压的（3）倍；三相电源三角形连接，其线电压的有效值是相电压的（1）倍。
7、设备不带电的安全距离10kV及以下为（ 0.7 ）米，20～35kV 为（ 1.0 ）米。
8、指示仪表按准确度分为0.1级、0.2级、0.5级、（1.0）级、2.0级、2.5级、（5.0）级。
9、三相异步电动机的转速取决于(绕组极数)、电源频率、（转差率）。
10、标高的表示方法有（绝对）标高和（相对）标高。
11、锯削速度以每分钟20次到（ 40）次为宜，锯削时应尽量利用锯条全长，一般往复距离不小于锯条全长的（ 2/3）。
12、常用的普通锉刀有平锉、方锉、（三角锉）、半圆锉和（圆锉）。
13、仪表的误差是指（指示）值与被测量的（实际）值之间的差异。
14、为了减小测量误差，应让电流表的内阻尽量（小），电压表的内阻尽量（大）。
15、低压验电器的构造主要由（氖管）、弹簧、电阻和笔身组成，其适用的电压范围是（60—500）V。
16、热继电器的常见故障主要有（热元件烧断）、（热元件误动）和热元件不动。
17、电力电缆绝缘代号YJ表示（交联聚乙烯），导体代号T表示（铜）。
18、电流互感器的接线方式有（完全星形）接线、（不完全星形）接线和两相电流差接线三种。
电气一次系统试题(20道简答10道计算)
电气一次系统试题（20道简答10 道计算）电问一次系题统1、什么是电气一次设备和一次回路？答：一次设备是指直接生产、输送和分配电能的高压电气设备。
它包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等。
由一次设备相互连接，构成发电、输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。
2、电流互感器的作用是什么？为什么电流互感器二次回路不允许开路？答：电流互感器串接于一次系统的电路中，将大电流变为小电流。
二次开路会产生的不良后果：①出现的高电压将危及人身及设备安全；②铁心高度饱和将在铁心中产生较大的剩磁；③长时间作用可能造成铁心过热。
3、电压互感器的作用是什么？为什么电压互感器二次回路不允许短路？答：电压互感器并接于一次系统的电路中，将高电压变换为低电压。
电压互感器二次侧线圈匝数比一次侧线圈匝数要少，但线径较大，根据变压器原理，一旦二次侧短路，势必在二次侧引起很大的短路电流，会造成互感器烧毁。
4、常用的断路器类型有哪些？答：油断路器、真空断路器和SF6断路器等5、隔离开关与断路器的根本区别是什么？答：隔离开关与断路器的根本区别在于，它没有专用的灭弧装置，结构简单，因而不能用来分合大电流电路。
6、一般电气设备铭牌上的电压和电流的数值是？答：有效值。
7、风电场和变电站中常见的导体有哪些？答：母线、连接导体、架空线和电缆&电抗器的作用？答：电抗器在电路中用于限流、稳流、无功补偿及移相等功能。
9、什么是集肤效应？答：对于导体中的交流电流，靠近导体表面处的电流密度大于导体内部电流密度的现象。
随着电流频率的提高，集肤效应使导体的电阻增大，电感减小。
10、限流电抗器的主要作用是什么？答：用于限制系统的短路电流，并能使母线电压维持在一定水平。
11、常用的开关电器有哪些？他们各有什么功能？答：常用的开关电器有断路器、隔离开关、熔断器和接触器。
断路器作用为切断电路。
电气一次题库
电气专业试题库一、判断题（对打“√”，错打“×”）1、用左手定则可以确定发电机产生电动势方向，右手定则可以确定电动机的旋转方向。
答：（×）2、氢冷系统氢气纯度应不低于96％，氧气纯度应不大于2％.答：（√）3、发电机大修时，应对水内冷定子水路、端部引线水路、转子线棒分路做流量试验答：（√）4、发电机大修时应对转子护环进行全面的金属探伤。
答：（√）5、电角度用以描述电动势、电流等电量随时间变化的角度。
答：（√）6、发电机的电气试验可以在氢气置换过程中进行。
答：（×）7、三相异步电动机在缺一相电源的情况下变为缺相运行，此时电动机的输出功率降低。
答：（×）8、异步电动机降压起动适用于重载负荷起动。
答：（×）9、异步电动机直接起动时引起电源电压下降许多，起动转矩也大幅下降。
答：（×）10、护环是热套在转子铁芯和中心环上的，其作用是防止转子绕组在离心力作用下不致沿径向移动。
答：（√）11 、发电机的轴颈是在高速下运转的，必须非常光滑，绝对不可有锈斑。
答：（√）12、三相感应电动机的调速方法通常有变极调速，变频调速，改变电动机转差率调速三种。
答：（√）13、电缆线路的薄弱环节在电缆接头和终端头处。
答：（√）14 、电动机绕组每个磁极所跨的距离称为极距、一只线圈的两个有效边所跨的距离，称为节距。
答：（√）15 氢冷发电机轴封油压应小于氢压。
答：（×）16 氢区应挂有“严禁烟火”等警示牌。
答：（√）17 固体介质的击穿场强最高，液体介质的次之，气体介质的最低。
答：（×）18在氢系统或氢区作业应使用铜制或铍铜制工具。
答：（√）19 防止定子绕组端部松动引起相间短路的措施为：在检修时检查定子绕组端部线圈的磨损、紧固情况。
200MW及以上的发电机在大修时应做定子绕组端部振型模态试验。
答：（√）20 直流发电机换向器的作用，是把电枢绕组内的交流电动势变换为电刷间的直流电动势。
试题库(一次部分)
电气一次部分试题库一、选择题1 下列设备中（ C ）不属于一次设备A发电机 B断路器 C继电器 D母线2 110 kV 降压变压器高压侧的额定电压（ C ）A 121 kVB 105 kVC 110 kVD 115 kV3 电力网的额定电压等级不包括（ D ）A 0.22kVB 6 kVC 35 kVD 230 kV4 中性点非直接接地系统中发生单相金属性接地时，故障相对地电压为零，非故障相对地电压等于（ B ）。
A．电源相电压B．电源线电压C．100伏存D．380伏5 次暂态短路电流指的是t=( A )秒时的短路电流周期分量A 0B 1C 2D 46 小电流接地系统发生单相接地时中性点对地电压上升为相电压。
非接地两相对地电压为（C）。
A、相电压B、电压下降C、线电压7 下列短路中，对称性短路为（ D ）A单相短路 B两相短路 C两相接地短路 D三相短路8 最常见的短路故障是（ A ）A单相短路 B两相短路 C两相接地短路 D三相短路9 中性点不接地系统发生单相接地时应（C ）。
A、立即跳闸B、带时限跳闸C、动作于发出信号10 电气设备的动稳定电流应不小于通过该电气设备的最大( B )电流。
A.三相冲击短路B.冲击短路C.三相短路D.持续工作11 在交流电路中，电弧电流过零值之后，当弧隙的恢复电压（C）弧隙击穿电压时，将会使电弧熄灭。
A．大于B．等于C．小于D．正比于12 在采用气体吹动电弧加速熄弧的方法中，按照气体吹动方向的不同，可分为纵向吹动和横向吹动，在相同工作条件下，横向灭弧比纵向灭弧效果（ A ）。
A．好一些B．差一些C．一样D．差得多13 熄灭电弧的条件是去游离作用（ B ）游离作用A等于 B大于 C小于 D不大于14 熄灭直流电弧的方法之一（ C ）A减小线路电阻 B提高电源电压 C冷却和拉长电弧 D提高降在弧隙上的电压15 交流电弧熄灭的条件是弧隙介质强度的恢复（ B ）弧隙电压的恢复A等于 B大于 C小于 D不大于16 少油式断路器中油的用途是（A）A．灭弧介质 B．灭弧介质和绝缘介质 C．绝缘介质17A）熔体的截面小。
电气设备安全考试题
电气设备安全考试题
电气设备安全考试题指的是针对电气设备安全知识进行测试的一系列题目。
这些题目通常涉及电气安全的基本知识、操作规程、安全防护措施等方面的内容，用于评估操作人员或维修人员对电气设备安全的掌握程度。
以下是3道示例题：
1.当进行电气检修时，以下哪种操作是正确的？
A. 不需要断开电源就可以直接进行检修
B. 可以带电检修，只要小心操作即可
C. 必须先断开电源，并使用绝缘工具进行检查和维修
D. 只要穿戴好防护装备就可以直接检修
2.关于电气设备的安全防护措施，以下哪种说法是正确的？
A. 只需要在设备外部安装防护罩即可
B. 无需进行任何安全防护措施，只要操作人员小心操作即可
C. 需要根据设备的工作电压和工作环境，采取相应的防护措施，如加装漏电保护器、设置安全距离等
D. 安全防护措施没有实际作用，不需要采取任何措施
3.当发现电气设备出现异常情况时，以下哪种做法是正确的？
A. 不需要采取任何措施，只要关闭设备即可
B. 可以继续使用设备，只要注意观察即可
C. 需要立即断开电源，并联系专业人员进行检修
D. 自行拆卸设备进行检查和维修
总结来说，电气设备安全考试题是用于测试电气设备安全知识的一系列题目，涉及电气安全的基本知识、操作规程、安全防护措施等方面的内容。
通过回答这些题目，可以评估操作人员或维修人员对电气设备安全的掌握程度，提高他们的安全意识和操作技能。
电气设备一次部分试题
电⽓设备⼀次部分试题电⽓设备⼀次试题⼀、选择题1.单电源线路停电操作的的技术原则按照（C ）顺序依次操作B、拉开负荷侧隔离开关、断开断路器、拉开电源侧隔离开关B、断开断路器、拉开电源侧隔离开关、拉开负荷侧隔离开关C、断开断路器、拉开负荷侧隔离开关、拉开电源侧隔离开关2.⼑闸的主要作⽤是（B ）。
A、切断负荷电流；B、检修时造成明显的断开点，使检修设备与电⼒系统隔离；C、操作⽅便。
3.室内母线为什么都采⽤矩型的。
（A ）。
A、便于施⼯、安装、运⾏；B、可以通过较⼤电流；C、便于散热。
4. 发电机三相母线着⾊为（1）。
（1）A相涂黄⾊； B相涂绿⾊； C相涂红⾊；（2）A相涂红⾊； B相涂绿⾊； C相涂黄⾊；（3）A相涂绿⾊； B相涂黄⾊； C相涂红⾊；5．变压器有载调压开关调整电压可以在（D ）进⾏。
A、低负载时；B、⾼负载时；C、停电时；D、任何情况下6. 如下图所⽰，变压器接线组别应为（ C ）。
A、Y/Δ—1B、Y/Δ—5C、Y/Δ—11D、Y/Y—127. 在电路中，若视在功率S不变，当cosψB 提⾼后，有功功率将（B）⽆功功率将（）。
A、减⼩、增⼤；B、增⼤、减⼩；C、不变、增⼤；D、减⼩、不变。
8. ⾼压开关铭牌上的额定电流是指（ A ）。
A、开关长时间通过的最⼤⼯作电流； B开关能切断的最⼤故障电流；C、开关正常通过的负荷电流9.（）材料具有最好的憎⽔性。
A．硅橡胶；B．电瓷；C．玻璃； D ⾦属。
10. 变压器空载时⼀次绕组中有( )流过。
A．负载电流；B．空载电流；C．冲击电流；D．短路电流。
11. 电压互感器⼆次短路会使⼀次( )。
A．电压升⾼；B．电压降低；C．熔断器熔断；D．不变。
12. 全封闭组合电器（GIS）绝缘⽓体通常为六氟化硫（SF6）⽓体，其压⼒⼀般为( )。
A．﹤0.2MPa；B．0.2～0.5MPa；C．﹥0.5MPa。
13.《断路器技术条件》中规定：330kV 及以以上电压等级断路器额定热稳定时间为( )。
电气一次部分安装检修学习通课后章节答案期末考试题库2023年
电气一次部分安装检修学习通课后章节答案期末考试题库2023年1.密封圈外圈涂抹一圈硅橡胶平面密封剂，用来防止密封圈的（），保证了产品的密封性能。
参考答案:老化2.影响电流互感器误差的因素不包括( )。
参考答案:温度3.电弧是一种强烈的电游离现象，产生与维持经历以下四个过程（）。
参考答案:强电场发射、热电发射、碰撞游离、热游离4.隔离开关底座应水平，如不平则加垫片调整，但不得多于（）片。
参考答案:35.电压互感器一二次的电流比与一二次匝数比( )。
参考答案:成正比6.GW5-110型隔离开关是{ }结构的隔离开关。
参考答案:“Ｖ”型###双柱式7.电压互感器二次侧不允许( )。
参考答案:短路8.电弧的本质是一种气体游离放电现象。
参考答案:对9.FN5-10R的型号含意是{ }。
参考答案:额定电压10kV带熔断器组的户内型负荷开关10.电流互感器准确度等级为5P20的意义是( )。
参考答案:20倍额定一次电流时互感器的复合误差小于±5%11.已知600/5的电流互感器一次线圈匝数为2匝,则二次绕组匝数为( ).参考答案:24012.限流熔断器都要填充石英砂，这是因为石英砂具有相当好的{ }。
参考答案:绝缘性能和导热性能13.隔离开关操作范围考虑的原则是：拉合电流时所形成的电弧不致造成弧光短路一般可进行的操作如下{ }。
参考答案:拉合电压互感器###无雷电活动时拉合避雷器###拉合空载母线###无接地短路时拉合变压器中性点接地线14.电流互感器的正常工作状态近似于变压器的( )状态。
参考答案:短路15.SF6断路器测试项目包括有（）参考答案:压力接点数值测试###防跳防慢分功能测试###三相跳闸不一致性测试###密度继电器测试16.电力复合脂的作用包括（）参考答案:提高电气设备连接处的导电性###降低电气连接点的温升###具有良好的耐高温、耐潮湿、抗氧化、抗霉菌及抗化学腐蚀性能17.真空断路器在验收时，应进行的检查包括（）参考答案:电气连接应可靠且接触良好。
电气一次点检员试题库
国华徐电电气一次试题库一．填空题1.变压器中性点应有_两根_与主接地网__不同地点_连接的接地引下线,且每根接地引下线均应符合热稳定的要求;2．发电机定子槽内采用半导体材料的垫条,其主要目的是为了防止槽内电晕的产生 ;3.设备劣化是指设备降低或丧失了_规定的功能_,是设备工作异常、性能降低、突发故障、设备损坏和经济价值降低等状态的总称;4．电力变压器中,油的作用是_绝缘_和_散热_;5. 质检点H、W点是指在工序管理中根据某道工序的重要性和难易程度而设置的关键工序质量控制点,这些控制点不经质量检查签证不得进入下道工序;6. 质检点中H点为不可逾越的_停工待检点_,W点为_见证点_;7．SF6气体灭弧能力比空气大 100 倍;8．限制变压器油中含气量,主要是为避免油中气体在一定条件下会超过饱和溶解量而析出气泡 ,从而降低绝缘的耐局部放电性能;9. 避雷器的均压环,主要以其对_各节法兰_的电容来实现均压的;10. 发电设备检修应采用PDCA循环的方法,从检修准备开始,制订各项计划和具体措施,做好施工、验收和修后评估的工作,其中P、D、C、A分别指的是_计划_、_实施_、_检查_、_总结_;11．瓷绝缘变电设备表面_涂RTV涂料_和__加装防污闪辅助伞裙__是防止设备发生污闪的重要措施;12．三相鼠笼型异步电动机发生定子绕组相间短路时,若接通三相电源,将会发生的故障现象是转速升不上去,三相电流不平衡;13. 质检点H、W点是指在工序管理中根据某道工序的重要性和难易程度而设置的关键工序质量控制点,这些控制点不经质量检查签证不得进入下道工序;14. 点检定修制就是以_点检_为核心的全员设备检修管理体制,可以使设备在_可靠性__、_维护性__、经济性上达到协调优化管理;15．检修人员与点检人员对_检修质量__有争议时,可向上一级主管提出复议;16．中性点不接地系统当发生单相接地短路时,接地电流很小 ;17. 有一台三相异步电动机的铭牌上标注有Δ/Y、220/380伏,当电源电压为220伏时,定子三绕组应该接成Δ形 ;18. 电缆敷设完毕后,在电缆的终端、转弯、中间接头等处设防腐材料制成的标示牌;19. 电机温度的测量方法有温度计法、电阻法和埋置检温计法;20. 线圈中的感应电势的大小与线圈中磁通大小成反比;21.消防工作的方针是__预防为主__、__防消结合_,实行防火安全责任制;22. 作为备品的110kV及以上电容式油浸纸套管, 如水平存放, 其抬高角度应符合制造厂要求, 以防止_电容芯子_露出油面而受潮;23. 定子绕组的绝缘电阻降低到历年正常值的 1/3 以下时,应查明原因;24. 纯电感元件在电路中储存电能 ;空气开关主触头接触面应不小于触头面积的 70 % ;26.空气开关触头烧伤深度大于 1 mm时,应更换新触头;27. 当发现变压器本体油的酸价上升时,应及时更换净油器中的吸附剂;28.发电机氢干燥器内循环氢气的动力来源于发电机转子风扇 ,因此发电机停运时应退出氢气干燥器 ; ,29.发电机转子上的中心环,除使护环稳固外,还防止线圈端部沿轴向位移,中心环上开的槽沟一般是为加平衡重量块用; ,30.发电机不对称运行是造成转子负序电流主要原因之一;31.发电机氢置换排氢时,先用CO2或氮气将氢排出,当CO2或氮气浓度超过 96% 时,用压缩空气将CO2或氮气排出;32.发电机定子线圈的测温元件, 通常都埋设在上、下层线棒之间 ;33.三相异步电动机的额定功率是满载时转子轴上输出的机械功率,额定电流是满载时定子绕组的线电流,其转子的转速小于旋转磁场的速度;34.交流电机铸铝转子常见的故障是断笼,包括断条和断环 ; ,35.一台三相交流异步电动机的型号是 YB-132 Ｍ 2-6 ,其符号意义是：Ｙ表示异步电机 ,132 表示中心高为132mm ,M 表示电机座 ,2 表示 2号铁心长度 , 6 表示极数36.直流电机一般有：电枢绕组、励磁绕组、换向绕组、均压绕组和补偿绕组;37.鼠笼式感应电动机启动时的启动电流一般为额定电流的4～7 倍,而绕组式感应电动机的启动电流为额定电流的～倍;38.如果一台三相电力变压器的接线组别为Y. d11,那么二次线电压超前一次线电压30° ;39.电力变压器的隔膜式储油柜上的呼吸器的下部油碗中不放油;40.电流互感器正常工作时二次侧回路可以短路;二．判断题1.两点电位参考点选择不同,则两点间电位差也不同; ×2.运算放大器是输入电阻很大,放大倍数很高的多级直流放大器; √3.最大运行方式是指被保护系统的等值阻抗最大,短路电流最大的那种运行方式; ×4.发电机转子的极性接反,灭磁开关也能正常切断励磁电流; ×5.变压器中性点装设避雷器的目的是防止雷击; ×6.零序电流保护受系统振荡和过负荷的影响; ×7.所谓灵敏度的配合,就是指启动值或保护范围的配合; √8.水轮发电机作调相运行时,带无功愈多,其消耗的有功愈大; ×9.水电厂的技术供水主要作用是冷却、润滑、传递能量; √10.电磁机构的断路器不允许带电压手动合闸; √11.生活用电变压器中性点一般采用不接地运行方式; ×12.发电机励磁调节装置故障时,应立即停机; ×13.振荡发电机表计指示与其它机组表计指示方向摆动相反; √14.发电机失磁时,定于电流指示值升高; √15.测温器具指示的数值是指温升; ×16.自耦变压器完全是靠电磁感应传递能量的; ×17.使用钳形电流表主要是根据该回路电流的大小来选择; ×18.重合闸起动方式有回路不对应和保护起动方式两种; √19.接三相三线制电源的电气设备外壳,均应采用保护接地; ×20.改变直流电动机的极性,可以改变发电机的旋转方向; √21.系统电压低时,应切除并联电容补偿; ×22.变压器油是上层低,下层高; ×23.断路器套管严重破裂和放电,应立即停电; √24.在电容器发生触电事故时,在断开电源后,可立即解救触电人; ×25.取下三相交流保险,应先取中间相; ×26.误合隔离开关,必须立即拉开; ×27.避雷器接地是保护接地; √28.电力电容器停电后,不能立即合闸; ×29.强励装置的作用之一,可以提高带时限过流保护动作的可靠性; ×30.发电厂输出有功低于规定负荷的5%,延续时间超过1小时应算故; ×31.装有低压过流保护的发电机做短路试验时,应把该保护退出; √32.少油断路器中的油主要是用来灭弧; √33.带电压回路的继电保护装置,无论运行或操作,不允许该保护装置失去电压; √34.低压三相电源一般都接成星形接线; √35.在直流电路中,不能使用油开关来断开大电感回路; √36.发电机由于突然甩负荷引起过流保护动作;×37.发电机发生振荡或失步时,应立即将机组解列; ×38.变压器差动保护反映的是该保护范围的变压器内外故障; √39.检修10米以内的母线,可以只装一组地线; √40.在发电机调整碳刷时,应由两人同时进行; ×三.选择题1.高压断路器的额定开断电流是指在规定条件下开断 C ;A最大短路电流最大值B最大冲击短路电流 C最大短路电流有效D最大负荷电流的2倍2.绝缘油做气体分析试验的目的是检查其是否出现 A 现象; A过热放电B酸价增高C绝缘受潮D机械损坏3.铝合金制的设备接头过热后,其颜色会呈 C 色; A灰 B黑 C灰白 D银白4.有载调压装置在调压过程中,切换触头与选择触头的关系是 B ; A前者比后者先动 B前者比后者后动 C同时动 D二者均不动5.两个金属板之间电容量的大小与Ｄ无关; A板间距离 B板的面积 C板间介质 D外加电压6.通过导体的电流强度,是Ｄ A与导体的截面积成正比 B与导体的截面积成反比 C通过导体截面的电荷量 D单位时间通过导体截面积的电荷量7.要使交流电弧熄灭,需使电流过零后弧隙介质强度始终 A 恢复电压; A高于B等于 C小于 D略小于8.工作许可人值班员在完成施工现场的安全措施后,还应： a、b ; a 对工作负责人指明带电设备的位置和注意事项b和工作负责人在工作票上分别分别签名c检查开工准备工作是否到位;9.发电机的测温元件热电偶式是利用两种不同金属丝的接触点在不同温度时所产生的 A 不同来测量温度的; A.电动势 B.电阻 C..位移 C..电流10.三相交流电动机初次起动时响声很大,起动电流很大,且三相电流相差很大,产生原因：A ;A.有一相的始端和末端接反B.鼠笼转子断条C.定子绕组匝间短路D.电源极性错误11.装复发电机滑环刷架时,应接触紧密,用 D mm塞尺检查各处均不能塞入A.0.01mmB.0.02mmC.0.04mmD.0.05mm12.测量１Ω以下的电阻应选用B; A.直流单臂电桥 B.直流双臂电桥 C.数字万用表 D.指针万用表13.一台三相鼠笼式异步电动机铭牌标明：“额定电压380／220V,接法Y／△”当电源电压为380V时,应采用 B 的起动方式;A.星——三角换接起动B.起动补偿器C.转子回路串接电阻D.转子回路串接电抗14.三相鼠笼式异步电动机满载运行时,当发生转子局部断条后,将会产生的现象是 C ;A.转速上升,声音异常 B.产生强烈火花 C.转速下降,声音异常,电流表指针来回摆动 D.转速不变,声音异常15.三相异步电动机在电源电压过高时,将会产生的现象是 B ; A.转速下降,电流增大 B.转速升高,电流增大 C.转速升高,电流减小 D.转速下降,电流增大16.会导致爆炸性气体的爆炸极限范围变大的条件是 D; A初始温度降低 B管径减小 C点火源能量减小 D初始压力增大17.以下有关故障诊断与状态监测的说法中,错误的是 C; A通常把状态监测划归到故障诊断的研究范畴中 B故障诊断与状态监测是广义故障诊断中不可分割韵两个有机组成部分 C状态监测一般由专门人员进行,故障诊断一般由现场人员进行 D 状态监测是故障诊断的前提18.发生燃烧和火灾必须同时具备的条件是 B ;A氧化剂、明火、点火源 B氧化剂、可燃物、点火源 C氧化剂、可燃物、木材 D阻燃剂、可燃物、点火源类设备的检修策略是 C ;A定期检修 B不定期在有空时检修 C故障检修20.劣化倾向管理主要应用于 B ;A类设备 B类设备 C类设备21. 加速绝缘老化的主要原因是 AA加在绝缘材料上的电压过高；B使用的电流过大；C绝缘温度过高;22. 直流电机电刷下无火花为 BA0级；B1级；C2级；D3级;23. 电力系统的稳定性是指 C ;A系统无故障时间的长短；B两电网并列运行的能力；C系统抗干扰的能力；D系统中电气设备的利用率;24. 电动机轴上的机械负载增大时,转子电流也会增大,此时定子电流会 CA增大；B减小；C不变;25. 交流10kV母线电压是指交流三相三线制的 A ;A线电压 B 相电压 C 设备电压26. 选择变压器的容量应根据其安装处 D 来决定;A变压器容量 B线路容量 C负荷容量 D最大短路电流27. 在防雷措施中,独立避雷针接地装置的工频接地电阻一般不大于 B 欧姆;A5 B 10 C 15 D 2028. 有载分接开关弧触头,当所有触头中有一只达到触头最小直径时应更换 A ;A所有弧触头；B烧蚀量最大的弧触头；C该相所有弧触头；D所有烧蚀的弧触头;29. 严格控制互感器的真空干燥处理,器身干燥处理三要素是指 A ;A真空度、温度、时间；B湿度、压力、温度；C绝缘、介质、温度；D真空度、压力、时间;30. 检修作业文件包在基准类标准中属于 B ;A检修技术标准 B检修作业标准31. 异步电动机转子速度 B 定子磁场的速度;A等于 B低于 C高于 D有时等于,有时高于;32. 变压器潜油泵应选用转速不大于 B r/min的低速油泵;A750 B 1000 C 1200 D 150033. 直流电动机起动时,由于 D ,故而起动电流与起动转矩均很大;A转差率最大 B负载最少 C负载最重 D反电势尚未建立34. 现代化质量管理的核心是 A ;A全面质量管理 B质量保证 C质量控制 D质量检验35. 变压器中性点应有 B 的接地引下线;A足够截面 B两根与主地网不同地点连接 C两根及以上 D两根与主地网同一地点连接36. 测量1kV及以上电力电缆的绝缘电阻时应使用 C ;A500V兆欧表 B 1000V兆欧表 C2500V兆欧表 D 5000V兆欧表37. 鼠笼式异步电动机的转子绕组 D ;A是一个闭合的多相对称绕组；B 是一个闭合的单相绕组；C经滑环与电刷外接调速电阻而闭合；D经滑环与电刷外接起动电阻而闭合;38. 三相鼠笼式电动机铭牌上标明额定电压为380V／220V, Y,d接法,今接到380V电源上,可选用的降压起动方式是 C ;A可采用星-三角降压起动；B可采用转子回路串适当电阻的方法起动；C可采用自耦变压器降压起动；D可采用转子回路串入频敏电阻的起动;39. 设备改造是为了消除设备的 C ;A损耗；B无形损耗；C有形损耗；D故障;40. 变压器吊芯大修,器身暴露在空气中的时间从器身开始与空气接触时算起注油时间不包括在内,当空气相对湿度大于65％小于75％时,允许暴露 C 小时;A20 B 16 C 12 D 10四、问答题1. 设备点检管理的基本原则“八定”是什么答：定点、定标准、定人、定周期、定方法、定量、定业务流程、定点检要求;２．发电机转子护环的作用是什么答：发电机在高速旋转时,转子端部受到很大的离心力的作用,护环就是用来固定绕组端部的位置,使转子运转时端部绕组不致移动的;3.发电机转子绕组匝间短路严重时,会产生什么现象答：发电机将随着转子电流的增大而产生剧烈震动,使发电机不能继续运转;4. 什么是设备的五层防护线答：所谓五层防护线是把运行岗位日常点检、点检人员专业定期点检、专业人员精密点检、技术诊断与倾向管理、精度性能测试等结合起来,以保证设备健康运转的防护体系;5．发电机非同期并列有何危害答：当并列条件不满足并列运行时,发电机将出现一定的冲击电流;当电压相差大时,对大型发电机而言,除产生很大的冲击电流外,还会使系统电压严重下降,导致事故发生;当并列发电机与系统电压相位不同时,如相位相差超过±30°时,则冲击电流很大,将使定子绕组和转轴受到很大的冲击应力,使定子端部严重变形,甚至使联轴器螺栓有被剪断的可能性;6. 带油补焊变压器箱体渗漏点焊接时应注意事项答：焊接时应注意:1补焊时补漏点应在油面以下2OOmm ;2补焊时应间断焊接,每次焊接时间不超过10分钟;3补焊部位若有橡胶绝缘垫或其他固体绝缘物质时要采取冷却和保护措施;7.绝缘油净化处理有哪几种方法答：1沉淀法；2压力过滤法；3热油过滤与真空过滤法;8.如何改变直流电动机的转向答：1对调电枢绕组两端2对调励磁绕组两端;只可改变其一,如果两个都改变,则转向不变;9.简述异步电动机的工作原理;答：当定子绕组通入三相对称电流时,便产生了旋转磁场,闭合的转子绕组与旋转磁场存在相对运动,切割电枢磁场而感应电动势产生电流,转子电流的有功分量与电枢磁场相互作用形成电磁转矩,推动转子沿旋转磁场相同的方向转动;10.电动机不能转动的原因主要有哪些方面答：1电源方面2起动设备方面3机械故障方面4电动机本身的电气故障;11.发电机转子上为什么要装阻尼绕组答：因为当发电机短路或三相不平衡运行时,发电机定子中产生负序电流,它使转子表面产生涡流从而使转子发热,为此在转子上装设阻尼绕组;12.简述直流电机的基本结构;答：1定子：主磁极、换向极、机座、端盖2电枢铁心、电枢绕组、换向器;13.试比较异步电动机直接启动和降压启动的优缺点;答：1直接启动优点：设备和操作简单;缺点：启动电流大,引起电压下降,可能影响正常工作;2降压启动优点：启动电流小,对电机冲击小;缺点：转矩小,只适合轻载启动,设备复杂,操作复杂;14.引起发电机定子绕组绝缘的过快老化或损坏的原因有哪些答：1风道堵塞导致发电机温升过高2冷却器进水口堵塞3发电机长期过负荷运行4烘干时温度过高15.高压断路器的主要作用使什么答：其主要作用为：（1）能切断或闭合高压线路的空载电流;（2）能切断与闭合高压线路的负荷电流;（3）能切断与闭合高压线路的故障电流;（4）与继电保护配合,可快速切除故障,保证系统安全运行;16.三相交流电与单相交流电相比有何优点答：优点有以下3点：（1）制造三相电机、变压器都较制造单相发电机和变压器省材料,而且构造简单、性能优良;（2）同样材料制造的三相电机,其容量比单相电机大50％;（3）输送同样的电能,三相输电线同单相输电线相比,可节省有色金属25％,且电能损耗较单相输电时少;17.电气设备中常用的绝缘油有哪些特点答：1绝缘油具有较空气大得多的绝缘强度；2绝缘油还有良好的冷却特性；3绝缘油是良好的灭弧介质；4绝缘油对绝缘材料起保养、防腐作用;18.设备的接触电阻过大时有什么危害答：1使设备的接触点发热;2时间过长缩短设备的使用寿命;3严重时可引起火灾,造成经济损失;19.潮湿对绝缘材料有何影响答：绝缘材料有一定的吸潮性,由于潮气中含有大量的水分,绝缘材料吸潮后将使绝缘性能大大恶化;这是由于水的相对介电常熟很大,致使绝缘材料的介电常数、导电损耗和介质性能角的正切tgα增大,导致强度降低,有关性能遭到破坏;因此对每一种绝缘材料必须规定其严格的含水量;20.什么叫中性点移位答：三相电路中,在电源电压对称的情况下,如果三相负载对称,根据基尔霍夫定律,不管有无中线,中性点电压都等于零；若三相负载不对称,没有中线或中线阻抗较大,则负载中性点就会出现电压,即电源中性点和负载中性点间电压不再为零,我们把这种现象称为中性点位移;五、计算题1. 300MW汽轮发电机组采用静止半导体整流励磁装置,其中频副励磁机为一台50kW的感应子发电机,定子采用单层同芯式绕组,定子槽数为96槽,转子齿数为8齿,试求定子绕组的每极每相槽数q值以及槽距电角度 分别是多少解：每极每相槽数q为962382q==⨯⨯槽槽距电角度α为83603096α⨯==答：每极每相槽数为2槽,电角度为30°2. 交流接触器线圈接在直流电源上,得到线圈直流电阻R为Ω,然后接在工频交流电源上,测得U＝120V,P＝70W,I＝2A,若不计漏磁,求铁芯损失P和线圈的功率因数各是多少解：总损失P＝PFe ＋PCu＝PFe＋I2R铁损PFe＝P－I2R＝70- 22×＝63W根据P＝UIcosφ功率因数cosφ=P/UI=70/120×2＝3.在电压为220V,频率为50Hz的电源上,接电感L=10mH的线圈,电阻略去不计,试求感抗XL、电流I和无功功率Q;解：感抗XL＝2πfL＝2501010-3＝Ω电流I＝U/XL＝220/＝70A无功功率Q＝UI＝22070＝15400VA4.有一台额定容量S为100kVA,电压为3300／220V的单相变压器,高压绕组N1为1000匝,求该变压器低压绕组的匝数N2一、二次侧的额定电流若一次侧保持额定电压不变,二次侧达到额定电流,输出功率P为78kW,功率因数cosφ为时,求出这时的二次侧端电压 U2;解： 1高压侧电压U1=3300V,低压侧电压U2=220VN2=U2N1/U1=220×1000/3300=67匝2一、二次侧额定电流I1、I2Il =S/U1=100×103/3300=30．3AI2=S/U2=100×103/220=A3视在功率S2=P/cosφ=97．5kVAU2=S2/I2=97．5×103/=v5.一台单相变压器,已知一次电压U1=220V,一次绕组匝数N1=500匝,二次绕组匝数N2=475匝,二次电流I2=71．8A,求二次电压U2及满负荷时的输出功率P2解：根据公式U1/U2=N1/N2220/U2=500/475U2=220×475/500=209VP=UIP2=209×=15006VA6.一台110kV变压器的试验数据：高压绕组对低压绕组电阻R60=3000MΩ,对地电阻R15=1900MΩ,计算吸收比是多少是否合格根据规程规定,吸收比大于1．5即为合格解：吸收比=R60／R15=3000／1900=1．58>1．5此吸收比合格;7.单支避雷针高度h为30m,距避雷针根部20m处有一个油箱高hX为15m,此油箱是否能被避雷针保护解：根据避雷针保护公式当hX ≥h／2时保护范围半径rX=h-hX=30-15=15m<20m8.在某35kV中性点不接地系统中,单相金属性接地电流I g＝8A,假设线路及电源侧的阻抗忽略不计,三相线路对称,线路对地电阻无限大,试求该系统每相对地阻抗及对地电容f N为额定功率,50Hz;解：设每相的对地阻抗为Z0,对地电容为C0,则单相金属性接地电流I g为：Ig＝3ωC0U ph∴CIUIf UgphgN ph 332＝＝×ωπ＝×10－6F＝μF因线路对地电阻无限大,Z0相当于一相对地的容抗,即：9.如果进行感应耐压试验的频率f为400Hz,则试验时间t应是多少s答:解：试验持续时间由下式计算：答：试验时间应为15s,但按国标规定试验时间最低不得小于20s,所以时间定为20s;10.为了测量变压器在温升试验中的铁芯温度,将一铜线圈埋入铁芯表面温度t1＝16℃时,该线圈电阻R1＝Ω,当温升试验结束时,测得该线圈电阻R2＝Ω,试计算铁芯的温升Δt是多少T为常数,对于铜绕组为235答:解：根据铜线圈温度计算公式得试验结束时线圈的平均温度t2为：＝℃铁芯的温升Δt＝t2－t1＝－16＝℃答：铁芯的温升为62.9℃;六、画图题1. 试绘出接触器直接控制三相异步电动机原理接线图;答案: 接触器直接控制三相异步电动机原理接线如下图所示;2. 试绘出检查直流电机电刷中性线位置的试验接线图;答案:检查直流电机电刷中性线位置的试验接线如下图所示;1-毫伏计；2-电枢；3-励磁线圈；4-可调电阻；5-按钮；6-蓄电池6～12V3.图E-12是做什么试验用的并写出各元件名称;答:该电路是做直流泄漏试验用的原理接线图;图E-12中,TR-自耦调压器；TT-试验变压器；V-二极管；R-保护电阻；C-稳压电容；PA-微安表；C X-被试品;4. 画出变压器Y,d11连接组的相量图和接线图;答：如图E-38所示;5.将图E-34所示机件用主视、俯视、左视的投影方法表示出来;答：如图E-35所示;6.试绘出检查直流电机电刷中性线位置的试验接线图;答案:检查直流电机电刷中性线位置的试验接线如下图所示;1-毫伏计；2-电枢；3-励磁线圈；4-可调电阻；5-按钮；6-蓄电池6～12V7. 画出三相异步电动机接触器控制正反转的线路原理图;8. 画出QS1型西林电桥的原理接线图正接线;答案:如图所示;9. 图E-61a为绝缘并联等值电路,画出其相量图;图E-61答案:如图E-62所示;图E-6210. 图E-19所示波形为正弦交流电,请写出其表达式;sinωt+φ答：μt=Um七、操作论述题1.电动机振动的原因及处理方法答：1. 电动机转子不平衡; 检验转子动、静平衡2. 电机转子风扇不平衡;检验风扇动、静平衡3. 电机定转子气隙不均匀;测量调整气隙使之合格4. 电机轴承磨损,间隙不合格;检查更换轴承5．电机基础强度不够或地脚松动; 加固基础、拧紧地脚螺栓6. 电机转轴弯曲;直轴检验动、静平衡7. 定转子铁芯变形或松动; 检修电机,查出故障进行修理8. 电机找正不符合标准;电机重新找正,负荷校平衡9. 绕线电机转子绕组短路;检修电机,查出故障进行修理10.鼠笼电机转子开焊或断路;检修电机,查出故障进行修理11.电机机壳强度不够;加固增大其机械强度12.电机定子绕组故障断路、短路、接地 ;检修电机,查出故障进行修理2. 在运行中应怎样更换变压器的潜油泵答：1. 更换潜油泵前,瓦斯继电器跳闸回路应停运;2. 拆下损坏的潜油泵电源线,关好潜油泵两端的蝶阀,放出潜油泵中的存油;确认碟阀关好后,拆下潜油泵;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设备一次试题
一、选择题
1.单电源线路停电操作的的技术原则按照（C ）顺序依次操作
B、拉开负荷侧隔离开关、断开断路器、拉开电源侧隔离开关
B、断开断路器、拉开电源侧隔离开关、拉开负荷侧隔离开关
C、断开断路器、拉开负荷侧隔离开关、拉开电源侧隔离开关
2.刀闸的主要作用是（B ）。
A、切断负荷电流；
B、检修时造成明显的断开点，使检修设备与电力系统隔离；
C、操作方便。
3. 室内母线为什么都采用矩型的。
（A ）。
A、便于施工、安装、运行；
B、可以通过较大电流；
C、便于散热。
4. 发电机三相母线着色为（1）。
（1）A相涂黄色； B相涂绿色； C相涂红色；
（2）A相涂红色； B相涂绿色； C相涂黄色；
（3）A相涂绿色； B相涂黄色； C相涂红色；
5．变压器有载调压开关调整电压可以在（D ）进行。
A、低负载时；
B、高负载时；
C、停电时；
D、任何情况下
6. 如下图所示，变压器接线组别应为（ C ）。
A、Y/Δ—1
B、Y/Δ—5
C、Y/Δ—11
D、Y/Y—12
7. 在电路中，若视在功率S不变，当cosψB 提高后，有功功率将（B）无功功率将（）。
A、减小、增大；
B、增大、减小；
C、不变、增大；
D、减小、不变。
8. 高压开关铭牌上的额定电流是指（ A ）。
A、开关长时间通过的最大工作电流； B开关能切断的最大故障电流；C、开关正常通过的负荷电流
9.（）材料具有最好的憎水性。
A．硅橡胶；B．电瓷；C．玻璃； D 金属。
10. 变压器空载时一次绕组中有( )流过。
A．负载电流；B．空载电流；C．冲击电流；D．短路电流。
11. 电压互感器二次短路会使一次( )。
A．电压升高；B．电压降低；C．熔断器熔断；D．不变。
12. 全封闭组合电器（GIS）绝缘气体通常为六氟化硫（SF6）气体，其压力一般为( )。
A．﹤0.2MPa；B．0.2～0.5MPa；C．﹥0.5MPa。
13. 《断路器技术条件》中规定：330kV 及以以上电压等级断路器额定热稳定时间为( )。
A．1s；B．2s；C．3s；D．4s。
14. 表证断路器开断能力的参数是( )。
A．开断电流；B．额定电流；C．额定电压；D．额定容量。
15. 断路器额定电压指( )。
A．断路器正常工作电压；B．正常工作相电压；
C．正常工作线电压有效值；D．正常工作线电压最大值。
16. UPS 电源的主要功能是( )。
A．稳压；B．稳流；C．防高电压反击；D．抗干扰；e．保证不间断供电。
17. 对于电气设备而言，所谓接地电阻是指( )。
A．设备与接地装置之间连线的电阻；B．接地装置与土壤间的电阻；C．设备与接地体之间的连线电阻、接地体本身电阻和接地体与土壤间电阻的总和；D．外加接地电阻。
18. 以下几种方法中在抑制切空载线路过电压时相对最为有效的是( )。
A．采用多油断路器；B．采用中性点绝缘系统；
C．采用六氟化硫断路器；D．中性点经消弧线圈接地。
19. 避雷器到变压器的最大允许距离( )。
A．随变压器多次截波耐压值与避雷器残压的差值增大而增大；
B．随变压器冲击全波耐压值与避雷器冲击放电电压的差值增大而增大；C．随来波陡度增大而增大；
D．随来波幅值增大而增大。
20. 接地装置是指( )。
A．埋入地中并直接与大地接触的金属导体；
B．电气装置、设施的接地端子与接地极网连接用的金属导电部分；
C．垂直接地极；D．A 与B 的总和。
二、填空题
1. SF6 气体气体绝缘强度高，主要原因是平均自由行程短、电离电位高、电负性强。
2. 电力线路杆塔的接地体引出线的截面不应小于50 mm2 引出线应热镀锌。
3. 高压开关设备的闭锁装置按实现闭锁的方式不同，分为电气闭锁、电磁闭锁和机械闭锁三种。
3.发生接地故障时，特有的电气量是零序电压和零序电流。
4.发电厂、变电所的污秽等级分为四级。
5.在电力系统电气装置中，为运行需要所设的接地称为工作接地；如中性
点直接接地或经其他装置接地。
6.对于线性的三相电路，可以利用叠加原理，将不对称的三相电压(或电流)分
解成正序、负序和零序三相对称分量来计算，这种方法称为对称分量法。
7.进行变压器交流耐压试验时，电流表的指示不是突然上升，而是突然减少，
这也可能是击穿的象征。
8.户内树脂浇注互感器外绝缘应有满足使用环境条件的爬电距离并通过
凝露试验。
9.架空线路杆塔保护接地的接地电阻不宜大于30欧。
10.交联聚乙烯电缆主绝缘应在新作终端或接头后进行耐压试验。
三、判断题
1. 变压器中性点接地属于保护接地。
（×）
2. 隔离开关可以拉合无故障的电压互感器和避雷器。
（√）
3. 新安装的变压器必须冲击合闸3 次。
（×）
4. 高压断路器按照采用的灭弧介质不同，可分为油断路器、空气断路器、真空断路器、六氟化硫（SF6）断路器等。
（√）
5. 高压厂用电系统中性点接地方式的选择，与接地电容电流的大小有关。
当接地电容电流小于10A 时，可采用高电阻接地方式，或采用不接地方式。
（√）
6. 220kV 及以上变压器、容量120MVA 及以上发电厂主变、330kV 及以上电抗器，在投运后的第4、10、30 天应进行油中溶解气体色谱分析。
（√）
7. 对装有密度继电器的GIS，发现报警后应进行补气。
（√）
8. 电压互感器（含电磁式和电容式电压互感器）不允许在1.2 倍额定电压下连续运行。
（×）
9. 运行中的GIS，对于运行、维修人员易触及的部位，其温升不应超过30K。
（√）
10. 电流互感器二次侧严禁开路，备用的二次绕组也应短路接地。
（√）
四、问答题
1. 请分别为写出下列图形符号所代表的设备名称并标识相应的文字符号
2. 目前，我国输变电线路的电压等级如何划分？
3. 高压开关柜的五防功能指哪“五防”？五防功能检查的周期？答：五防功能是：
（1）防止误分、误合断路器；
（2）防止带负荷拉、合隔离开关；
（3）防止带电（挂）合接地（线）开关；
（4）防止带地线（开关）断路器；
（5）防止误入带电间隔。
五防功能检查的周期1～3 年，其功能应符合制造厂的规定。
4. SF6 断路器有哪些特点？
答：（1）断口耐压高。
（2）允许断路次数多，检修周期长。
（3）开断性能很好。
（4）占地少。
（5）无噪声和无线电干扰。
（6）加工精度高．密封性能良好。
（7）SF6 气体本身虽无毒，但在电弧作用下，少量分解物（如SF4）对人体有害，一般需设置吸附剂来吸收。
运行中要求对水分和气体进行严格检测，而且要求在通风良好的条件下进行操作。
5. 判断变压器绝缘状态有哪些试验项目？
答：（1）油中溶解气体色谱分析；
（2）绕组绝缘电阻、吸收比或（和）极化指数；
（3）绕组的tanδ；
（4）交流耐压试验；
（5）绕组泄漏电流；
（6）局部放电测量。
